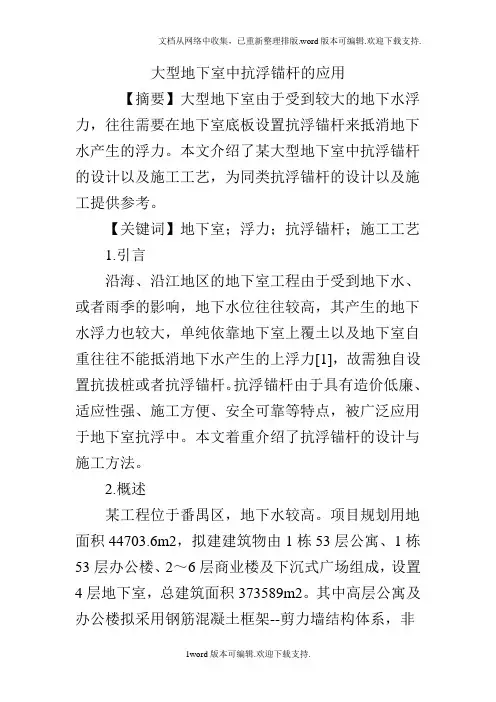

大型地下室中抗浮锚杆的应用
【摘要】大型地下室由于受到较大的地下水浮力，往往需要在地下室底板设置抗浮锚杆来抵消地下水产生的浮力。本文介绍了某大型地下室中抗浮锚杆的设计以及施工工艺，为同类抗浮锚杆的设计以及施工提供参考。
【关键词】地下室；浮力；抗浮锚杆；施工工艺
1.引言
沿海、沿江地区的地下室工程由于受到地下水、或者雨季的影响，地下水位往往较高，其产生的地下水浮力也较大，单纯依靠地下室上覆土以及地下室自重往往不能抵消地下水产生的上浮力[1]，故需独自设置抗拔桩或者抗浮锚杆。抗浮锚杆由于具有造价低廉、适应性强、施工方便、安全可靠等特点，被广泛应用于地下室抗浮中。本文着重介绍了抗浮锚杆的设计与施工方法。
2.概述
某工程位于番禺区，地下水较高。项目规划用地面积44703.6m2，拟建建筑物由1栋53层公寓、1栋53层办公楼、2～6层商业楼及下沉式广场组成，设置4层地下室，总建筑面积373589m2。其中高层公寓及办公楼拟采用钢筋混凝土框架--剪力墙结构体系，非
高层部分拟采用钢筋混凝土框架结构体系。其抗震设防类别为丙类，本工程的地基基础设计等级属甲级，拟采用桩基础或拟建建筑物在地下室基坑开挖后采用天然地基浅基础，即采用天然筏板基础。
2.1岩土层的工程类型及其工程特性
场地位于番禺区管辖区，其北侧为汉溪大道，南侧为规划万豪路，场地地势较高。覆盖层主要为：第四系人工填土层、坡积层、冲积层、残积层；白垩系沉积岩以及震旦系变质岩，岩层较破碎。
2.2场地地下水概况
场地地下水主要有第四系孔隙水及基岩裂隙水，其中基岩裂隙水为区内地下水的主要赋存形式，地下水主要接受大气降水的补给，勘察期间测得地下水位埋深标高多在8～10m之间。
由于地下室埋藏深，故地下室结构采用了抗浮锚杆，总根数为8266根，锚孔直径为200mm。
3.抗浮锚杆的设计
锚杆锚孔设置的直径为200mm，单根锚杆的抗拔力为500KN，锚杆进入岩层的深度为
La=L1+2.5L2+3.5L3≥8m，其中L1为进入强风化岩的深度，L2为进入中风化岩的深度，L3为进入微风化岩的深度同时要求锚杆进入中风化岩至少1m；锚杆钢
