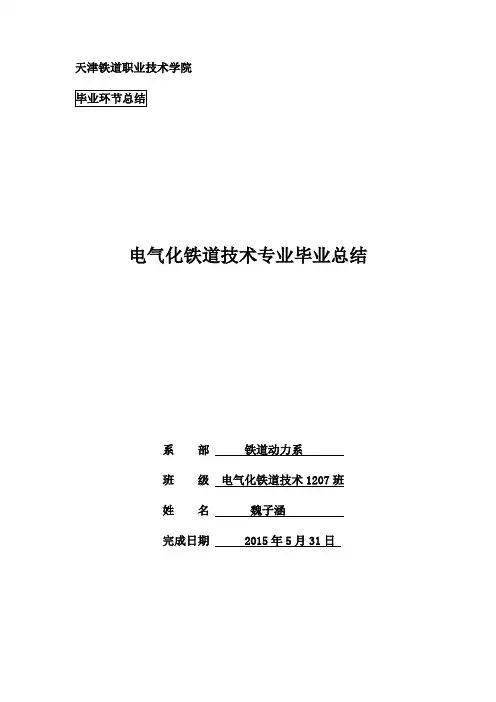

天津铁道职业技术学院
毕业环节总结
电气化铁道技术专业毕业总结
系部铁道动力系
班级电气化铁道技术1207班
姓名魏子涵
完成日期 2015年5月31日
电气化铁道技术毕业实习总结
魏子涵
时间就像白驹过隙一样，很快的三年的大学生活就要落幕，这三年的学习生活充满的各种滋味，有欢笑有汗水，生活就是这样，每一段时间都有不一样的事情发生，这三年是十分充实的，也是这三年的时间，促使我从一个学生不断的转变，让我不断的在探索中融入这个社会。大学生活即将结束时，感谢学校和单位给我们提供一个实习机会，让我在实践中更好地掌握从书本中学习的专业知识感受企业和社会文化，帮助我在将来的工作中更好地适应和发挥。
一、实习概况
（一）实习时间 2014年12月1日—15年5月31日
（二）实习地点兰州铁路局兰州供电段
（三）实习基本内容：在兰州供电段实习期间，主要学习供电段日常安全及工作是注意事项和铁路牵引变电所一、二次设备的绝缘测试以及接触网的维护与检修。
二、实习具体过程
（一）接触网部分
1.接触网工作基本知识的学习
通过对铁路安全文件的学习，我了解到接触网工必须实行安全等级制度, 经过考试评定安全等级, 取得安全合格证之后, 方准参加接触网的运行和检修工作。
接触网工分工较细, 同为接触网工岗位, 根据工作性质、安全等级的不同, 分为工作票填发人、工作领导人、监护( 工作监护、验电接地监护) 人、操作人、要令人、车梯负责人、防护人等。
工作职责也相应分为接触网工作票签发人工作职责、接触网工作领导人工作职责和作业组成员(包括监护、操作、要令、防护、车梯负责人等; 工作票签发人可以是作业组成员参加作业, 但必须履行作业组成员的工作职责) 工作职责。
2 .接触网日常工作
在师傅的指导下，我们学习了：
(1)用吊弦制作器制作环节吊弦，依据吊弦型号下料，和工具的使用方法，最后按型号分类捆扎且整齐。
(2)测量支柱处线外轨超高，利用测杆测出导线高度，接触线与线路中心的水平投影距离的正确方法，还有计算拉出值。
(3)学习了接触线中心锚节的安装，测定最低吊线长度，必须经防护员同意，才能上车梯线路作业。如何将Z型索用中锚连接线线夹安装在测定的位置的接触线上，将Z型索中锚承力索线夹安装在承力索上，还有测量中心锚节线夹处的导高是否符合要求。
(4)师傅教我们学习了GW4-35D隔离开关调整，开关托架安装应稳固，水平，垫片不超过3片。开关量瓷柱应直力，并相互平行，施工误差不大于2度，调整时，垫片不超过3片，开合闸要符合要求，合闸时，刀闸应水平，两刀闸中心吻合，允许施工偏差不大于5度。触头要接触良好，压力合适，无回弹现象，止钉间隙为1-3MM，如果手动操作安装高度以距地面1.0-1.1M为宜。
(5)我们学习了拉线测量及拉线预置方法，回头长度500mm，误差20MM,帮扎100MM,误差10MM,回头端部外露30MM.回头要顺直,帮扎要平整美观。
(6)学习了腕臂,水平拉杆,棒式绝缘子,定位环,套管绞环及其它连接零件规格型号符合接触网安装图要求。套管绞环安装位置正确,铁帽压板与棒式绝缘子之间关系要符合要求。绝缘子清洁,破损面积不超过规定值。腕臂在套管绞环处外露不超过100-200MM,各部螺栓连接牢固。
(7)学习电连接的制作和安装。电连接线两端部,绕3-5圈,每圈间距40-60MM,最下方一圈距接触线200-300MM.要求电连接制作和安装过程中不得松股。电连接线夹安装要牢固,并保持铅垂状态无偏斜,电连接线头露出线夹10-30MM,用细绑线绑扎。与接触线连接部分,要将楔子打紧楔岔要掰开。安装工序正确,无违章和高空掉物现象。
（二）牵引供电系统
1.变电所直供加回流运行方式
通过学习首先我了解了牵引供电回路是由牵引变电所——馈电线——接触网——电力机车——钢轨——回流联接——（牵引变电所）接地网组成的闭合回路。带回流线的直接供电方式取消BT供电方式中的吸流变压器，保留了回流线，利用接触网与回流线之间的互感作用，使钢轨中的回流尽可能地由回流线流回牵引变电所，这种供电方式设备简单，因此供电设备的可靠性得到了提高；由于取
消了吸流变压器，只保留了回流线，因此牵引网阻抗比直供方式低一些，供电性能好一些，造价也不太高，所以我所实习的单位大多数变电所都采用这种直供加回流的供电方式。
2.隔离开关及其作用
(1)隔离电源。
(2)隔离开关与断路器配合进行倒闸操作。
(3)通断小电流电路。
(4)开关的断路距离和绝缘部分在任何形式的过电压下不致击穿和闪络。
(5)主闸刀和接地刀、隔离开关和断路器应有可靠地联锁装置，以防止误操作。
(6)隔离开关应能承受一定的操作次数。如35kv以下的应能完成2000次操作，高于35kv的应能完成1000次操作。
(7)开关有足够的热、动稳定性。
(8)隔离开关的结构应简单，动作要可靠、灵活。户外式隔离开关在恶劣的气象条件下也能可靠分、合闸。
师傅告诉我们隔离开关是一种专门灭弧装置的开关设备。在分闸状态有明显的断口，在合闸状态时能可靠地通过正常工作电流和额定范围内的短路、故障电流。它在牵引点系统中用量最多、分布最广、操作最频繁。
3.牵引变电所值守时出现的主要故障及处理工作
(1)断路器跳闸主要原因
①油断路器：是否喷油、油色、油位是否正常。
②气体断路器：气体的颜色、压力是否正常。
③主变压器的外部状态及油位、油温、油色、音响是否正常。
④母线及引线是否变形或者过热。
⑤避雷针是否动作过。
⑥各种绝缘子、套管有无破损或者放电现象。
(2)隔离开关故障
①退出运行时的主要原因有：因触头接触不良引起过热、烧损；支持绝缘破损、放电、接地或爆炸；因短路或操作引起变形或破损；相关零部件烧损或变位。
②发现隔离开关过热，威胁供电安全时，应立即将该隔离开关退出并进行
检修。
③隔离开关拒合时，如有备用隔离开关，直接以备用代替运行，如无备用开关，在机构无异常情况下，根据电调命令，可以手动合闸。当隔离开关拒分时，在机构无异常时，根据电调命令，可以手动分闸，紧急请况下，根据电调命令，进行紧急处理临时修复，可以强行扳下联动拉杆进行分闸。
(3)互感器故障
①互感器立即停止运行时的情况：高压侧熔断器连续烧断两次；音响很大且不均匀有爆裂声；有一位或冒烟；喷油或着火；出于漏油使油位不断下降或油位低于下限；严重的火花放电现象。
②电压互感器出现故障时，因判断其的负荷情况，一般确定其高压熔断器熔断后才能拉开隔离开关，必要时断开电源，防止操作时烧损隔离开关，扩大故障范围，因二次回路引起的电压互感器二次熔断器熔断，应立即采取措施防止保护装置误动，在修复处理时，防止二次回路短路，在出故障的电压互感器退出后，可投入备用设备代替运行。
③电流互感器引二次开路引起异音或烧损等故障时，应立即断开电源，进行停电检修处理。二次回路接线发热或接线不良，一般应停电处理，特殊情况时在保证人生安全的前提下，可设法将其接线端子拧紧或采用旁路措施短接，端接线界面不小于5平方毫米。因流互内部故障时，应立即断开电源进行停电处理，推出故障互感器后，可投入备用设备运行。
(4)避雷器故障
避雷器经常出现的故障有瓷套破裂或爆炸。当发现瓷套有破损和裂纹时在天气正常的情况下，应将该避雷器退出运行并及时更换。若暂时无备品而需临时处理时可在裂纹或破损处涂敷环氧树脂以防受潮，但在短期内应进行更换。在雷雨天气，若避雷器出现瓷套裂纹造成闪络放电严重或避雷器发生爆炸时，应立即停用该避雷器并在天气正常时立即更换。在切断有故障的避雷器前，应检查有无接地现象。若有接地现象，则不能直接用隔离开关将避雷器退出运行，而应用电源侧断路器断开电源后，方可拉开隔离开关或拆卸避雷器的引线。
(5)二次回路故障
①二次回路故障处理的基本规定
②断路器不得无保护运行。特殊情况下，经电调批准可以短时撤除部分保护装置，但主变的重瓦斯和差动（速断）保护不得同时撤除。
③直流回路不得接地或短路。
④流互二次回路不得开路，压互二次回路不得短路。
⑤在停电并验明无电（或测量确认无电）前禁止触及二次回路的带电部分。
⑥处理二次回路故障时，严禁将二次部分串线或使保护装置误动。
⑦人员不得进入高压分间或防护栅内，同时要与高压带电部分保持足够的安全距离，当作业地点附近有高压设备时，要在作业地点周围设围栅和悬挂相应的标示牌。
⑧多种二次故障同时存在时，要分清主次，先处理主要故障，后处理次要故障。
三、实习感受
随着实习的结束，结合在现场所学习的知识和在学校学习的专业知识，我有了很大的进步，但是学习是一个不断探索的过程。实习期间，我同样认识到了自己与师傅之间还有很大的差距，在今后的工作中，我还需要取长补短，努力让自己不断的进步。另外将书本上所学习的理论知识和实践结合才能发挥最大的效应。
三年时间很快就结束了，我也即将毕业，正式的踏入一个新的生活阶段，在今后的生活中要更加的踏踏实实做人，踏踏实实做事，所谓“三人行，必有我师”，在今后的时间我会向更多的人学习更多的知识补充自己。同样大学三年的充实生活也是我的一段美好回忆。在这里的老师和同学们都是让我难忘的。希望未来的生活中依然像这三年一样积极向上。
