施工现场安全标志牌一览表
附件2 安全标志标牌图形/图例一览表 1. 严禁标志宽度×高度尺寸为cm 编号图形/图例制作规定安装规定设置范围和部位 1 尺寸为30×40 悬挂或粘贴 具有明火设备或高温旳作业场所,如多种焊接、切割等动火场所 2 尺寸为30×40 悬挂或粘贴 用电设备或线路检修时,对应开关处 3 尺寸为30×40 悬挂或粘贴 不容许攀爬旳危险地点,如有危险旳建筑物、构筑物、设备处 4 尺寸为30×40 悬挂或粘贴 抛物品伤人旳地点。如高处作业现场、深沟(坑)等
编号图形/图例制作规定安装规定设置范围和部位 5 尺寸为30×40 悬挂或粘贴 易导致事故或对人员有伤害旳场所,如高压设备室、配电房等入口处 6 尺寸为30×40, 80×100 悬挂或粘贴 对人员具有直接危险 旳场所,如危险路口、吊 装作业区、输送带下方、 预制梁架设区等处 7 尺寸为30×40, 80×100 悬挂或粘贴 有乙类火灾危险物质 旳场所,如氧气及乙炔寄 存区、油罐寄存处及其易 燃易爆处 8 尺寸为30×40 悬挂或粘贴 应急通道、安全通道及施工操作平台等处 9 尺寸为40×30 白底红字 悬挂或粘贴 使用氧气、乙炔等易 燃易爆处所
编号图形/图例制作规定安装规定设置范围和部位 10 尺寸为40×30 白底红字 悬挂或粘贴 跨越通航河道、铁 路、公路等施焊场所 11 尺寸为40×30 白底红字 悬挂或粘贴 临近既有线旳防护 栏 12 尺寸为40×30 白底红字 悬挂或粘贴水上施工作业场所 13 尺寸为40×30 白底红字 悬挂或粘贴水上施工作业场所 14 尺寸为40×30 白底红字 悬挂或粘贴水上施工作业场所
施工现场安全图 制定《标识、标牌、标语管理制度》。 标识、标牌由公司统一管理,按照公司CIS《企业形象识别手册》与《ISO9002质量体系程序文件》的要求制作与设置。 A、十牌二图: 公司简介 工程概况 十项安全技术措施 安全生产六大纪律 防火须知 项目管理网络图 施工现场平面布置图 施工进度计划表 “警钟长鸣”牌 工地卫生须知 员工文明守则 安全生产 以上图牌均按中天集团CIS形象识别手册要求制作、设置。 B、施工区域安全标志醒目 安全标志有:(1)当心触电;(2)必须戴好安全帽;(3)严禁烟火;(4)禁止通行;(5)当心吊物;(6)必须系安全带;(7)当心落物;(8)安全通道等,分别悬挂于相应位置。 C、危险区域禁令标志明显 在预留洞口、坑井口、通道口边、危险机械等区域设置明显的禁令标志牌与防护栏,在配电室、电焊气割场所设置明显的禁令标志牌与防火设施(如干砂、灭火器等)。 D、设备一机二牌 本工程所用的所有机械设备均做到一机二牌制,(即操作规程牌与验收合格牌),配置一机一箱一漏一闸一锁。在箱门内侧设置线路布局图。 E、文明标语 a)在进入工地大门,设置有“施工期间,诸多不便,敬请原谅,谢谢合作!”;“进入施工现场请戴好安全帽!”等精美不锈钢文明标牌。在宣传栏内,有美观生动的建筑效果图,并以“今天的目标,明天的现实!”这一响亮的口号激励每一个中天人。 b)在生活区、生产区及施工楼层上,均张挂大幅宣传标语,如“立志中天,争创一流!”、“中天建设愿将至美产品奉献给广州市人民!”等,以此提高员工的集体主义意识与工作责任感,树立项目部良好的精神风貌。 F、施工人员挂牌上岗 项目部所有管理人员(包括项目经理)和一线职工(包括后勤)均持证上岗。上岗证由公司按CIS形象识别系统一制作、发放。 G、安全帽分色管理
施工现场安全标志牌一览表 序号安全标志牌名称数量挂设位置备注 1《禁止吸烟》牌挂设在木工制作场所 2《禁止烟火》牌挂设在木料堆放场所 3《禁止用水灭火》牌挂设在配电室内 4《禁止通行》牌挂设在井架吊篮下 5《禁带火种》牌挂设在油漆、柴油仓库 6《禁止跨越》牌挂设在提升卷扬机地面钢丝绳旁 7《禁止攀登》牌挂设在井架上、脚手架上 8《禁止外人入内》牌挂设在工地大门入口处 9《禁放易燃物》牌挂设在电焊、气割焊场所 10《有人维修、严禁合闸》牌有人维修时挂在开关箱上11《注意安全》牌挂设在外脚手架上和高处作业处 12《当心火灾》牌挂在木料堆放场所和电气焊场所 13《当心触电》牌挂在机械作业棚和配电室等处 14《当心机械伤人》牌挂在机械作业场所 15《当心伤手》牌挂设在木工机械场所 16《当心吊物》牌挂设在提升机作业区域内 17《当心扎脚》牌挂设在模板作业区域内 18《当心落物》牌挂设在地面外架周边区域内 19《当心坠落》牌挂设在高处作业的四口、五临边
20《安全通道》牌挂设在外架斜道上和主要通道口 21《必须戴安全帽》牌挂设在进入工地的大、小门口 22《必须系安全带》牌挂在高空作业又没有可靠防护处 23《当心塌方》牌开挖土方时挂设在基坑临边 24《必须戴防护手套》牌挂设在振捣混凝土场所 25《必须穿防护鞋》牌挂设在振捣混凝土场所 26《当心滑跌》牌挂设在雨天易滑处 形象标识牌 办公楼中的形象标识牌主要用于展示企业形象、标示企业位置。设计简洁明快、用料时尚新颖的形象标识牌是企业形象实力的展示,也是企业文化的重要组成部分,因而在现代企业中应用的越来越广泛。落地式分流标识牌 办公区域中的落地式分流标识牌主要放置于在大堂、广场或楼梯出口及岔路口等人员比较密集的场所,起着指示与导向的作用。在现在强调以人为本的社会,建筑作为流动的音乐,人文精神更是在其中得到淋漓尽致的体现。大型的落地式分流标识牌作为现代建筑的组成部分,其造型的设计、色彩的搭配及制作的工艺等均需仔细的斟酌,以使之与主体建筑及绿植相互辉映。 楼层索引牌 办公楼中的楼层牌主要用于标识楼层楼号,以便行人知道自己
安全标志 厦门特房建设工程集团有限公司 项目部
目录
说明 针对作业条件环境、危险部位,绘制“施工现场安全标志布置总平面图”。当建筑物各层标志不一致时,按各层列表或绘制分层布置图。“施工现场安全标志布置图”应有绘制人签名,经项目经理审批。现场根据“施工现场安全标志平面布置图”悬挂安全标志。

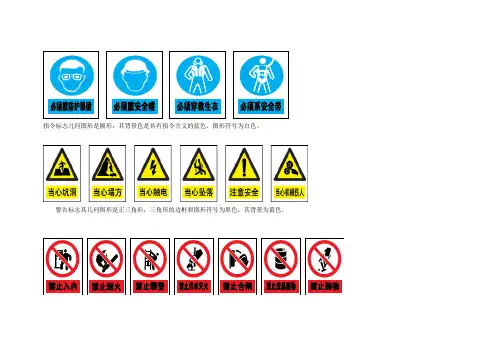

一、禁止系列(红色) 吸止吸烟、禁止烟火、禁带火种、禁止机动车通行、禁止放易燃物,禁止用水灭火、禁止启动、禁止合闸、修理时禁止转动、转动时禁止加油、禁止触摸、禁止通行、禁止跨越、禁止攀登、禁止跳下、禁止入内、禁止停留、禁止靠近、禁止吊篮乘人、禁止堆放、禁止架梯、禁止抛物、禁止戴手套、禁止酒后上岗、禁止穿带钉鞋、禁止驶入、禁止单扣吊装、禁止停车。有人工作禁止合闸。 二、警告标志(黄色) 注意安全、当心火灾,当心爆炸、当心腐蚀、当心中毒、当心化学反应、当心触电、当心电缆、当心机械伤人、当心伤手、当心吊物、当心坠落、当心落物、当心扎脚、当心车辆、当心塌方、当心坑洞、当心烫伤、当心弧光、当心铁屑伤人、当心滑跌、当心绊倒、当心碰头、当心夹手、有电危险、止步、高压危险。 三、指令系列(兰色): 必须保持清洁、必须戴防护眼镜、必须戴好防尘口罩、必须戴好安全帽、必须戴好防护帽、必须戴好护耳器、必须戴好防护手套、必须穿好防护靴、必须系好安全带、必须穿好工作服、必须穿好防护服、必须用防护装置、必须用防护屏、必须走上方通道、必须用防护网罩。 四、提示系列(绿色): 紧急出口、安全通道、安全楼梯
工程名称:表(八) 项目负责人:填表人:填表日期:年月日
GB 2894—1996 国家技术监督局1996—03—14批准1996—10—01实施 前言 GB2894《安全标志》经国家技术监督局批准实施以来,对提醒人们注意不安全因素、防止事故发生起了积极的作用,但国际、国内情况的不断变化,对现行的国家标准《安全标志》需要再行修订。 本标准采用了ISO3864:1984《安全颜色和安全标志》中的全部安全标志,此外还吸收了国外同类标准,结合我国国情,将原安全标志撤消20个。 为了与GB10001—94《公共信息标志用图形符号》和GB13495—92《消防安全标志》协调一致,“紧急出口”图形标志改为与《公共信息标志用图形符号》相同;“火情警报按钮”、“火警电话”、“灭火器”、“消防水带”、“地上消火栓”、“地下消火栓”、“消防水泵接合器”以及“禁止燃放鞭炮”标志在《消防安全标志》中已经规定,本标准不再列入。 从1996年10月1日起实施。 本标准从生效之日起,同时代替GB2894—88。 本标准的附录A、附录B是提示的附录。 本标准由中华人民共和国劳动部提出并归口。 本标准由北京市劳动保护科学研究所起草。 本标准主要起草人:李树贤、刘诚朴、闪淳昌、梁小珍、马春华、夏川寿。 本标准于1982年首次发布、1988年第一次修订。 1范围 本标准规定了传递安全信息的标志。 本标准适用于工矿企业、建筑工地、厂内运输和其他有必要提醒人们注意安全的场所。 2引用标准 下列标准所含的条文,通过在本标准中引用而构成本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB2893—82安全色 GBl0001—94公共信息标志用图形符号 GBl3495—92消防安全标志 GB/T15565—1995图形符号术语 3定义 本标准采用GB/T15565中的术语,还采用下列定义。 安全标志safetysigns 安全标志是用以表达特定安全信息的标志,由图形符号、安全色、几何形状(边框)或文字构成。 4标志类型 安全标志分禁止标志、警告标志、指令标志和提示标志四大类型。 4.1禁止标志 4.1.1禁止标志的含义是禁止人们不安全行为的图形标志。 4.1.2禁止标志的基本型式是带斜杠的圆边框,如图1所示:
安全标志 福建建设工程有限公司 厦门电子有限公司厂房及配套设施项目部
目录
说明 针对作业条件环境、危险部位,绘制“施工现场安全标志布置总平面图”。当建筑物各层标志不一致时,按各层列表或绘制分层布置图。“施工现场安全标志布置图”应有绘制人签名,经项目经理审批。现场根据“施工现场安全标志平面布置图”悬挂安全标志。
施工现场常用安全标志 一、禁止系列(红色) 吸止吸烟、禁止烟火、禁带火种、禁止机动车通行、禁止放易燃物,禁止用水灭火、禁止启动、禁止合闸、修理时禁止转动、转动时禁止加油、禁止触摸、禁止通行、禁止跨越、禁止攀登、禁止跳下、禁止入内、禁止停留、禁止靠近、禁止吊篮乘人、禁止堆放、禁止架梯、禁止抛物、禁止戴手套、禁止酒后上岗、禁止穿带钉鞋、禁止驶入、禁止单扣吊装、禁止停车。有人工作禁止合闸。 二、警告标志(黄色) 注意安全、当心火灾,当心爆炸、当心腐蚀、当心中毒、当心化学反应、当心触电、当心电缆、当心机械伤人、当心伤手、当心吊物、当心坠落、当心落物、当心扎脚、当心车辆、当心塌方、当心坑洞、当心烫伤、当心弧光、当心铁屑伤人、当心滑跌、当心绊倒、当心碰头、当心夹手、有电危险、止步、高压危险。 三、指令系列(兰色): 必须保持清洁、必须戴防护眼镜、必须戴好防尘口罩、必须戴好安全帽、必须戴好防护帽、必须戴好护耳器、必须戴好防护手套、必须穿好防护靴、必须系好安全带、必须穿好工作服、必须穿好防护服、必须用防护装置、必须用防护屏、必须走上方通道、必须用防护网罩。 四、提示系列(绿色): 紧急出口、安全通道、安全楼梯 施工现场安全标志牌一览表
工程名称:表(八) 项目负责人:填表人:填表日期:年月日 安全标志 GB 2894—1996
施工现场安全图 集施工现场标识牌安全文明管理措施 所属分类:数据/知识/短文 -> 安全文明 -> 建筑安全 资料来源:筑龙建筑施工网点击:1643 制定《标识、标牌、标语管理制度》。 标识、标牌由公司统一管理,按照公司CIS《企业形象识别手册》与《ISO9002质量体系程序文件》的要求制作与设置。 A、十牌二图: 公司简介 工程概况 十项安全技术措施 安全生产六大纪律 防火须知 项目管理网络图 施工现场平面布置图 施工进度计划表 “警钟长鸣”牌 工地卫生须知 员工文明守则 安全生产 以上图牌均按中天集团CIS形象识别手册要求制作、设置。 B、施工区域安全标志醒目 安全标志有:(1)当心触电;(2)必须戴好安全帽;(3)严禁烟火;(4)禁止通行;(5)当心吊物;(6)必须系安全带;(7)当心落物;(8)安全通道等,分别悬挂于相应位置。 C、危险区域禁令标志明显 在预留洞口、坑井口、通道口边、危险机械等区域设置明显的禁令标志牌与防护栏,在配电室、电焊气割场所设置明显的禁令标志牌与防火设施(如干砂、灭火器等)。 D、设备一机二牌 本工程所用的所有机械设备均做到一机二牌制,(即操作规程牌与验收合格牌),配置一机一箱一漏一闸一锁。在箱门内侧设置线路布局图。 E、文明标语 a)在进入工地大门,设置有“施工期间,诸多不便,敬请原谅,谢谢合作!”;“进入施工现场请戴好安全帽!”等精美不锈钢文明标牌。在宣传栏内,有美观生动的建筑效果图,并以“今天的目标,明天的现实!”这一响亮的口号激励每一个中天人。 b)在生活区、生产区及施工楼层上,均张挂大幅宣传标语,如“立志中天,争创一流!”、“中天建设愿将至美产品奉献给广州市人民!”等,以此提高员工的集体主义意识与工作责任感,树立项目部良好的精神风貌。 F、施工人员挂牌上岗 项目部所有管理人员(包括项目经理)和一线职工(包括后勤)均持证上岗。上岗证由公司按CIS形象识别系统一制作、发放。
