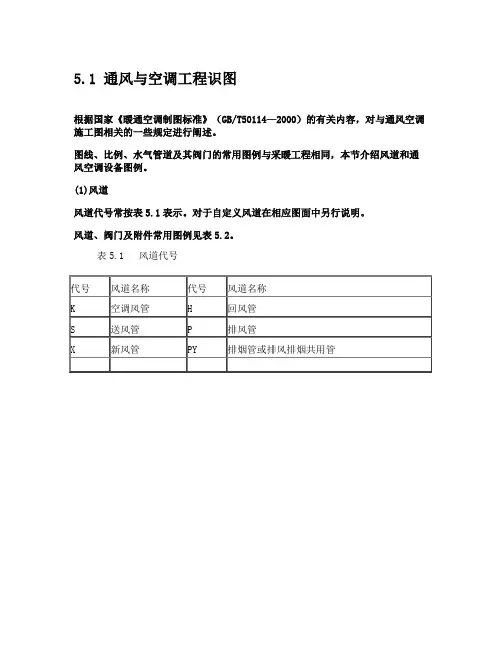

5.1通风与空调工程识图 根据国家《暖通空调制图标准》（GB/T50114—2000）的有关容，对与通风空调施工图相关的一些规定进行阐述。 图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。 (1)风道 风道代号常按表5.1表示。对于自定义风道在相应图面中另行说明。 风道、阀门及附件常用图例见表5.2。 表5.1 风道代号 (2)通风空调设备 通风空调设备常用图例见表5.3 。 通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。 (1)设计施工说明 通风与空调施工图的设计说明容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。 ②设计标准室外气象参数，夏季和冬季的温湿度及风速。 室设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。 ③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。对空调装置提出安装要求。 ④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。 ⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。 ⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。 (2)平面图和剖面图 平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。 剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。 (3)风管系统图 表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。与平面图结合可说明系统全貌。 (4)工艺图（原理图） 一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员
安装工程识图 第一章管道工程图概述 1.1管道工程图的分类 （1）工业管道工程图：为生产输送介质、为生产服务的管道系统；例如：汽油、柴油、重油、蒸汽、氮气、氧气、氯和一切化工管道等等。工业管道工程图：为生活或改善劳动卫生条件而输送介质管道属于建筑安装工程领域。今天我们就讲一下卫生管道工程图。 （2）卫生管道工程图按专业分类：在建筑安装工程范围内卫生管道工程图又可分为建筑给排水管道、供暖管道、燃气管道、通风与空调管道等。 （3）按图形和作用分类： 1.基本图纸、图纸目录、设计施工说明、设各类材料清单、工艺流程图、平面图、轴测图、立（剖）面图。 2．详图、大样图、节点、详图图和标准图等。 （1）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成，通过图纸目录可知道该项目整套专业图别、图名及数量等。 （2）设计施工说明：设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求，一般以文字的形式加以说明。其内容包括工程设计的主要技术数据、施工验收要求以及特殊注意事项。如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等。 （3）工艺流程图：是整个管道系统，整个工艺变化的过程的原理图。是设各布置和管道布置等设计的依据，也是施工安装和操作运行的依据。通过此图，可全面了解建筑物名称、设备编号，整个系统的仪表控制点，可确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。 （4）平面图：管道平面图是管道工程中最基本的一种图样，主要表示设备、管道在建筑物内的平面布置，表示管线的排列和走向，坡度和坡向，管径和标高以及各管段的长度尺寸和相对位置等具体数据。 （5）轴测图：是管道工程中的重要图解之一，它反映设备管道的空间布置，管线的空间走向。建筑给排水和暖通工程图，通常结合平面图和轴测图进行识图。 （6）立（剖）面图：是管道工程中常见的图解，主要反映管道在建筑物内的垂直高度方向上的布置，反映在垂直方向上管线的排列和走向，以及各管线的编号、管径、标高等具体数据。 （7）节点详图：是对以上几种图样无法表示清楚的节点部位的放大图。能清楚的反映某一局部管道和组合件的详细结构和尺寸。 （8）大样图：是表示一组设备的配线或一组管道配件组和安装的详图，能反映组合体各部位的详细构造和尺寸，如风机重和空调机组的阀部件的组合和安装。 （9）标准图：是一种具有通用性的图样，是为使设计和施工标准化，统一化，一般由图集或有关部要颁发的标准图样。其反应了成组管件、部件或设备的具体构造尺寸和安装技术要求，是整套施工图纸的
通风与空调工程施工方案 1．工程概况 该工程为AB 座员工通道连廊空调改造工程，主要工作内容有：拆除原有风口及石膏板天棚，新风机安装，风机盘管安装，供电及供水管线安装，石膏板天棚修复及大白乳胶漆喷涂。 2．施工组织 2.1 本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见表12—1。 表12-1 劳动力计划表 主要项目施工方法及要求 表12-2 通风板材厚度表 3.2.2 通风工程制作工艺流程： 安装检验翻边铆法兰刷漆打螺栓孔焊接钉孔铆打法兰下料成型风管拆方咬角制作剪切下料领料→→→→?? ? ???→→→→→→→→→ 3.2.3 法兰制作本工程630mm 以上的风管采用角钢法兰连接方式，630mm 以下放管采用插条连接方式，插条四周要求打高分子密封胶。风管使用法兰连接方式及用料如表12—5。
矩形风管大边长（mm）法兰用料规格（mm） ≥630 L25×4 800～1250 L30×4 1600～2500 L40×4 3.3 通风管道及不见加工和连接 3.3.1 法兰焊接要求平整，不大于1mm，边长不大于3mm，铝铆钉孔应不大于130mm，螺栓空应不大于150mm，以上数据都在允许偏差范围内，焊完法兰后先除去焊药再刷防锈漆。 3.3.2 风管交工板材剪切必须进行下料的复核，以免有误，而后按画线形状用机械剪和手工剪进行剪切，下料时应注意留出翻边量，本工程板材采取咬角方式有：联合咬口、立式咬口、咬口后要求平整，在咬口后的板按画好的线在拆方机上进行拆方、合缝。 3.3.3 矩形风管的弯头采用内外弧制作，当边长大于500mm时，应在管内设置导流片，导流片的迎风侧边缘应圆滑，其两端与管壁的固定应牢固，同一弯管内导流片的弧长应一致。 3.3.4 风管与法兰连接翻边量应控制6～8mm，风管需要铆法兰时，先用固定画尺把翻边线画出，然后法兰套在画出的线位进行钻空铆接，在铆接前要注意风管及法兰的方正及角度。 3.3.5 风管大边长大于或等于630mm和保温风管边长大于或等于800mm时，其管段长于1.2mm以上均采取加固措施，本工程将采用角钢或角钢框加固，加固部位应取风管长度的中心位置为加固位置。 3.4 风管加工质量要求 3.4.1 风管加工即用板材必须符合规范及设计要求，风管的规格尺寸必须符合设计要求，风管咬缝必须紧密，宽度均匀，无孔洞、半咬口和胀裂等缺陷。 3.4.2 风管外观平直，表面凹凸不大于5mm，风管与法兰连接牢固，翻边平整。 3.4.3 成品保护：风管法兰加工好后应按分类码放整齐，露天放置应采取防雨雪措施，注意法兰的防腐，保护好风管的镀锌层。 3.5 风管及部件安装 3.5.1 工艺流程： 3.5.2 风管及部件分系统逐层安装，支架采用吊杆支架，标高必须根据图纸要求和土建基准线而确定，吊架安装时，先按风管的中心线找出吊杆敷设位置，做上记号，再将加工好的吊杆固定上去，吊杆与横担用螺母拧上，以便于日后调整。当风管较长时，需要安装一排支架时，可先将两端吊杆固定好，然后接线法找出中间吊架的位置，最后依次安装。吊杆间距按表12－6确定。
第一章电气照明工程 第一节电气照明工程基础知识 一、常用的电气设备等安装高度 1、配电箱：一般箱底距地1.5m 2、灯具：依据设计管线一般沿顶棚敷设。 3、开关：拉线开关：一般距顶0.3m 板式开关：一般距地1.3m－1.5m 4、插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。 其它插座：空调插座、防水插座等安装高度距地 1.5m—1.8m，管线一般沿顶棚敷设。 5、聚氯乙烯塑料铜线：BV 6、聚氯乙烯塑料铝线：BLV 二、建筑电气工程施工图常用图形符号 1、动力、照明线路在平面图上的表示方法 ①线路配线方式符号 具体符号： SC 焊接钢管配线 TC （DG）电线管(薄壁钢壁)配线 P （VG）硬塑料管配线(PVC) PC （RVG）软塑料管配线 F（SPG）金属软管(蛇皮管)配线 CT 电缆桥架配线 ②线路敷配部位符号 M （S）沿钢索配线 BE （LM）沿梁或屋架下弦明配线 CLE（ZM）沿柱明配线 WE（QM）沿墙明配线 FC （DA）埋地面（板）敷设 CLE（KZM）跨柱明配线 CE（PM）沿天棚明配线 BC（LA）在梁内或沿梁暗配线CLC （ZA）在柱内或沿柱暗配线 WC （QA）在墙内暗配线 CC （PA）在顶棚内暗配线 ③线路文字标注格式 a－b(c×d)e-f 式中 a——线路编号或线路用途符号； b——导线型号； c——导线根数； d——导线截面，不同截面分别标准； e——配线方式符号及导线穿管管径； f－—敷设部位符号。 2、动力、照明设备在平面图上表示方法 ①用电设备标注格式 式中a——设备编号；
b——额定功率，kW； c——线路首端熔断片或自动开关脱扣器电流，A； d——安装标高，m。 ②电力和照明配电箱标注格式 当需要标注引入线规格时为： 式中 a——设备编号 b——设备型号； c——设备功率，kW； d——导线型号； e——导线根数； f——导线截面，mm2； g——导线敷设方式及部位。 ③灯具的标注方法 若为吸顶灯则为： 式中 a——灯具数量； b——灯具型号或编号； c——每盏照明灯具的灯泡(管)数量； d——灯泡(管)容量，W； e——灯泡(管)安装高度，m； f－—灯具安装方式(WP、C、P、R、W、)； L——光源种类(Ne，Xe，Na，Hg，I，IN，FL)。 ④开关及熔断器标注格式 当需要标注引入线规格时为：
施工图的组成: 1.设计和施工说明 1）通风与空调工程风管材料 2）风管保温材料及厚度，保温做法 3）风管施工的质量要求 4）风管穿越机房，楼板，防火墙，沉降缝，变形缝等处的做法 5）空调水管的管材，连接方式，冲洗，防腐，保温的要求 6）空调机组，新风机组，热交换器，风机盘管，等设备安装要求 7）其他未说明部分《通风与空调工程施工质量验收规范》-GB50243-2002 《机械设备工程施工及验收规范》—JGJ71-1990 《建筑设备施工安装图集》–91SB6 国家标准，行业标准 2设备材料明细表 3平面图 4剖面图 5系统轴测图 6详图 1）加工制作和安装的节点图 2）大样图 3）标准图 二：图样的画法 1投影原理：
2图线 通风空调施工图中所采用的各种线性应符合《暖通空调制图标准》GB/T50106-2001 3比例
4风道的代号 5系统代号 6管道标注 标高： 1）矩形风管标高未说明时，表示管底标高
2）平面图中，无坡度要球的管道标高，可标注在管道截面尺寸后面的括号里eg.DN15(底2.4)---400*800（顶3.6） 管径 圆形风管 矩形风管： 7图例 《暖通空调制图标准》—GB/T50114-2001 道阀门及附件图例 备图例 控装置及仪表图例
暖工程： ：施工图的组成 1.设计和施工说明 1）采暖热媒（用热水采暖还是蒸汽采暖） 2）采暖的管材及种类 3）防腐，保温的做法 4）散热器的种类内内，形式及安装要求 5）阀门的种类 6）系统形式 7）水压试验要求 8）有关标准图号 9）其他说明的情况 《建筑给水排水及采暖工程施工质量验收规范》
通风与空调工程施工方法及技术措施 1.1.1.1.1.施工技术要求 1、风管技术保证要求必须符合以下条件 （1）严格控制钢板风管用材厚度，符合设计要求 钢板风管用材厚度 （2 ）风管的最大加固间距有以下操作标准
（3 ）保温及不保温风管管道支吊架的间距及作法按如下规定进行： ①水平安装：风管大边小于400mm间距为3.5m，大于等于400mm 间距为3m。 ①垂直安装：间距为3m但每条立管的固定件不应少于2 个。 2、空调及制冷系统管道及部件安装 （1）管道布设原则：管道成排安装时应保证其平行、等 距，交叉安装时，小管服从大管。 （2）管道支架安装满足施工设计要求，最大间距以以下表格为准。 管道支架最大间距表 管道支、吊、托架及管座的安装应保证构造正确，埋设 平整牢固，排列整齐，支架与管子接触紧密。 （3）管道坡度符合设计要求。 （4）管道螺纹连接应保证螺纹无断丝，防腐性能好，镀 锌钢管及配件镀锌层无破损，接口处无外露油麻等缺陷
5）管道焊接应保证焊口平直度，焊缝加强面符合施工 规范规定，焊波均匀一致，焊缝表面无结瘤、夹渣和气孔。 （6）管道连接保证对接紧密，管子中心线一致，法兰连接螺母在同侧，螺杆露出长度一致，不大于螺杆直径的胶垫材质符合设 1/2计要求和规范规定，无双层。 1.1.1.1. 2. 风管制作与安装 A、施工准备 （1）板材验收 镀锌钢板、彩钢复合板、冷冻水管、保温棉、风口及其它辅材到工地后，材料员应按材料进场规定报驻地监理进行验收，并作好记录，入库分类标识。并把验收结果向通风空调施工主管汇报。 （2）机具检查 施工前，质安员应按《施工机具管理制度》对施工机具进行全面检查只有合格才可用于施工，并作记录。 B 、材料选用 风管材料选用严格按照设计说明、招标文件及业主的要求来进行选材。 C、风管制作工艺 （1）镀锌风管制作安装工艺 ①镀锌风管制作施工流程
目录 通风与空调工程材料、设备出厂合格证汇总表 (3) 设备进场验收记录 (4) 设备基础验收记录 (5) 隐蔽工程验收记录 (6) 风机盘管水压试验检验记录 (7) 风管强度检验记录 (8) 风管系统漏风量测试记录 (9) 风管系统漏光检验记录 (10) 现场组装除尘器、空调机组漏风量检验记录 (11) 水系统管道强度（严密性）检验记录 (12) 空调水系统管道和冷剂管道冲（吹）洗记录 (13) 冷凝水管道通水试验记录 (14) 制冷系统气密性试验记录 (15) 净化空调系统风管清洗记录 (16) 设备单机试运转记录 (17) 阀门试验记录 (18) 风管与配件制作检验批质量验收记录表 (19) 风管与配件制作检验批质量验收记录表 (20) 风管部件与消声器制作检验批质量验收记录表 (21) 风管系统安装检验批质量验收记录表 (22)
风管系统安装检验批质量验收记录表 (23) 风管系统安装检验批质量验收记录表 (24) 通风机安装检验批质量验收记录表 (25) 风与空调设备安装检验批质量验收记录表 (26) 通风与空调设备安装检验批质量验收记录表 (27) 通风与空调设备安装检验批质量验收记录表 (28) 空调制冷系统安装检验批质量验收记录表 (29) 空调水系统安装检验批质量验收记录表 (30) 空调水系统安装检验批质量验收记录表 (31) 空调水系统安装检验批质量验收记录表 (32) 工程系统调试验收记录表 (33)
通风与空调工程材料、设备出厂合格证 及进场检验（试验）报告汇总表 B-4-1
技术负责人：质检员：年月日 设备进场验收记录 B-4-2
第1章 通风空调工程识图 1.1 通风空调工程施工图的分类 由基本图、详图、文字说明、主要设备材料清单等组成。 基本图——平面图、剖面图、原理图、系统图 详图——部件加工及安装图（设计院设计和标准通用图集两种）1.1.1 图纸目录 图名、图号、规格、附注 1.1.2 设计施工说明 主要在施工图纸上无法用线型或符号表达的一些内容，如技术标准、质量要求等。 ⑴设计依据 ⑵工程性质、规模、服务对象及系统工作原理。 ⑶设计参数：如室外（内）空气参数、换气次数等。 ⑷施工质量要求和特殊的施工方法。 ⑸保温、油漆等的施工要求。 1.1.3 设备、材料清单 工程所需各种设备和主要材料的名称、规格、型号、品牌厂家、数量等的明细表。
1.1.4 平、剖面图及详图P38 A ⑴平面图是施工图中最基本的一种图样，应按本层平顶以下俯视绘出。 平面图主要表达—— 建筑物的设备的平面布置 管线的水平走向、排列的规格尺寸 管道的坡度和坡向，管径和标高等 平（剖）面图中的风管宜用双线绘制，风管法兰盘宜用单线绘制。两根风管相交叉时，可不断开绘制，其交叉部分的不可见轮廓线可不绘出。 ⑵剖面图是施工图中常见的一种图样，应在其平面图上选择能反映该系统全貌的部位直立剖切，剖切的视向宜向上、向左。 剖面图主要表达—— 风管、水管、部件及设备的立面位置及标高尺寸 ⑶详图，它表明—— 风管、部件及设备制作和安装的具体形式、方法和详细构造及加工尺寸，对于一般性的通风空调工程，通常都使用国家标准图集。对于一些有特殊要求的工程，则由设计院设计施工详图。 1.1.5 系统图P39 B 即系统轴测图、也称透视图。 完整形象地把风水管、部件及设备之间的相对位置及空间关系表示出来，图上还注明规格尺寸、标高等。系统图一般用单线表示，按比例给制。
通风空调施工图识读 通风空调施工图识图的基础 （1）空调调节的基本原理与空调系统的基本理论 （2）投影与视图的基本理论 （3）空调通风施工图的基本规定 一、通风与空调施工图的构成 通风与空调工程施工图一般由两大部分组成，即文字部分和图纸部分。文字部分包括图纸目录、设计施工说明、设备及主要材料表。 图纸部分包括基本图和详图。基本图包括空调通风系统的平面图、剖面图、轴测图、原理图等。详图包括系统中某局部或部件的放大图、加工图、施工图等。
注意事项： (1) 空调通风平、剖面图中的建筑与相应的建筑平、剖面图是一致的，空调通风平面图是在本层天 棚以下按俯视图绘制的。 (2) 空调通风平、剖面图中的建筑轮廓线只是与空调通风系统有关的部分（包括有关的门、窗、梁、 柱、平台等建筑构配件的轮廓线），同时还有各定位轴线编号、间距以及房间名称。 (3) 空调通风系统的平、剖面图和系统图可以按建筑分层绘制，或按系统分系统绘制，必要时对同 一系统可以分段进行绘制。 二、通风空调工程制图采用的线型及常用图例、符号。 通风空调工程图例 线型 图形符号说明图形符号说明 粗实线细虚线 中实线细点划线 细实线细双点划线 粗虚线折断线 中虚线波浪线
风管及部件 图形符号说明图形符号说明 风管送风管 上图为可见剖面下图为不可见剖面 排风管 上图为可见剖面 下图为不可见剖 面 风管测定孔 异径管柔性接头 中间部分也适用于软风管 异形管(天圆地 方) 弯头 带导流片弯头圆形三通 消声弯头矩形三通 风管检查孔伞形风帽 筒形风帽百叶窗 锥形风帽 插板阀 本图例也适用于斜插板送风口蝶阀
回风口对开式多叶调节阀 圆形散流器 光圈式启动调节阀 上图为剖面 下图为平面 方形散流器 上图为剖面 风管止回阀 下图为平面 防火阀 电动对开多叶调节阀 三通调节阀 通风空调设备 图形符号说明图形符号说明通风空调设备 左图适用于带传动部分 加湿器 的设备,右图适用于不 带传动部分的设备 空气过滤器电加热器 消声器减振器 空气加热器离心式通风机 空气冷却器轴流式通风机 风机盘管喷嘴及喷雾排管
通风与空调工程施工方案 1. 工程概况 该工程地上1?16层为研究、实验、办公部分，通风空调采用风机盘管加新风系统，每层设2台新风机组，B1层为设备部分，内设空调机房，采用大风道系统，南北各设轴流风机1台。 2. 施工组织 2.1劳动组织准备：本工程的总承包单位为北京XX建设工程有限责任公司第XX项月经理部，机电设备部分分包给北京XX公司水电分公司，在总承包单位统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立质量管理体系，对工程进度、质量、造价进行严格控制，保证施工顺利进行，各专业、项目设有专业人员专业管理。 2.2技术准备：组织技术人员熟悉施工图纸和有关的设计资料，对相关的技术、经济和自然条件进行调查分析，研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科?学的技术指导。 2.3施工现场准备：施工道路、施工用水、施工用电和加工场地由总承包单位统一规划，生产、办公、生活用房等临时用房由总承包单位提供。 2.4本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见表12—1。 2.5施工机具准备 具体施工用机具见表12—2。 表12-2 施工机具计划表
3. 主要项目施工方法及要求 3.1预留预埋 3.1.1通风预埋、预留洞的工作跟随土建结构工程进行，主要工作为竖井穿楼板洞和穿墙洞，为便于拆除预留和预埋，采用木盒预埋方式，按风管规格尺寸四边各放大100mm,固定要稳固和方正，不影响合模，拆 模后应立即剔出木盒。 3.1.2空调水系统需要在楼板或墙体上用钢管预埋留洞，待土建打完混凝土达到一定强度时钢管松动，并在混凝土能上人的时候把钢管拔出，拔出后及时清理干净，然后刷上机油以备下次使用。预埋要求详见表 12-3。 3.1.3 本工程争创结构“长城杯”，因此预留、预埋部分需要有详细的控制方法。 例如：墙体上要求结构上弹控制标高线，顶板上弹控制轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘连混凝土，钢管应在打混凝土3?4h内拔出。 3.1.4 设备基础预埋：对于风机、水泵、水箱、机组，等设备待到货后核对好尺寸，放可作基础预埋，并按设计及施工规范要求施工。 3.1.5 由于空调水管和通风管道在穿楼板或穿墙体预留、预埋洞，需要由土建预留洞、暖通专业配合检验和报验，共同做好此部位预留。 3.2 通风做法 3.2.1 施工技术人员要认真审图，分清不同用途管径采用不同壁厚的镀锌钢板制作风管，用料规格符合施 工规范（GB50243-2002）及设计要求，板材厚度如表12-4（其他材质类风管见规范要求）。 表12-4 通风板材厚度表 3.2.2通风工程制作工艺流程： 领料」■下料T剪切T咬角制作T风管拆方T成型 |铆法亠」翻边」检验」安装领料T J法兰下料t打铆钉孔T 焊接T打螺栓孔T刷漆一T铆法兰T翻边T检验T女装

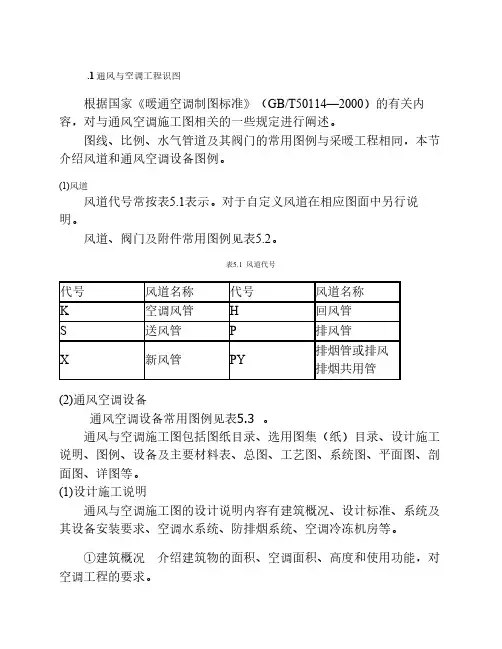

5.1 通风与空调工程识图 根据国家《暖通空调制图标准》(GB/T50114—2000)的有关内容，对与通风空调施工图相关的一些规定进行阐述。 图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。 (1)风道 风道代号常按表5.1表示。对于自定义风道在相应图面中另行说明。 风道、阀门及附件常用图例见表5.2。 表5.1风道代号 (2)通风空调设备 通风空调设备常用图例见表5.3 。 通风与空调施工图包括图纸目录、选用图集(纸)目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。 (1)设计施工说明 通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
① 建筑概况 介绍建筑物的面积、空调面积、高度和使用功能，对空调 工程的要 求。 ② 设计标准 室外气象参数，夏季和冬季的温湿度及风速。 室内设计标准，即各空 调房间夏季和冬季的设计温度、湿度、新风量要求 及噪音标准等。 ③ 空调系统及其设备 对整栋建筑的空调方式和各空调房间所采用的空 调设备进行 简要说明。对空调装置提出安装要求。 ④ 空调水系统 系统类型、所选管材和保温材料的安装要求， 系统防腐、 试压和排污要求。 ⑤ 防排烟系统 机械送风、机械排风或排烟的设计要求和标准。 (2)平面图和剖面图 平面图表示各层和各房间的通风 (包括防排烟) 与空调系统的风道、 水管、 阀 门、风口和设备的布置情况，并确定它们的平面位置。包括风、水系统平面图， 空调机房平面图，制冷机房平面图等。 剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、 距地面的 高度、管道和设备相互的垂直间距。 (3)风管系统图 表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风 机等的位置关系，还标有风管尺寸、标高。与平面图结合可说明系统全貌。 (4)工艺图(原理图) 一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员 对整个水系统或制冷工艺有全面了解 原理图（即工艺流程图）可不按比例绘制。 （5） 详图 因上述图中未能反映清楚，国家或地区又无标准图，则用详图进行表示。 例如，同一平面图中多管交叉安装，须用节点详图表达清楚各管在平面和 高度上的 ⑥空调冷冻机房 们的安装要求。 冷冻机组、水泵等设备的规格型号、性能和台数，它
第一章管道施工图识读 1. 设计规范要求，暖气支管不得小于DN20。 2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。一般吊顶里的管道均需保温。 给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。 管井里除消防、喷洒管道管道外均做保温。 3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。 4. 管道外皮距墙距离为25-50mm。 5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。弯头，当直线管段>15m时采用3个90。弯头。 6. 施工时，排水管宁高勿低，地漏宁低勿高。 7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。 8. 暖气片中应与窗同轴。 9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。 10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。 11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。膨胀水箱：稳压、排气、容纳膨胀水、信号作用。气压罐：稳压、排气。 膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。 集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。 12. 按照标准图集，掌握热媒入口情况。 13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。 14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管 Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。 （2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。 一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。 若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。 15. 一般水表管径比管道管径小一号。 16. 给水支管上凡是接两个以上供水点，支管均加活接头和法兰。若支管接水表除外。 17. 规定：洗脸盆（洗菜盆）上边缘距地800mm. 水嘴距脸盆上边缘200mm. 拖布池水嘴距拖布池上边缘300mm 座便给水距地250mm 脸盆给水距地450mm 18. 立管出地面时必须加阀门和活接头。 19. 消火栓：单栓DN65 规范：栓口向外，不应安装在门轴侧 双栓DN65或DN50 消火栓箱厚度》240mm，栓口中心距地 单栓+自救卷盘 1.1m
安装通风空调工程知识点： （1）通风空调工程定额内容包含：薄钢板通风管道制作安装（镀锌钢板风管、普通钢板风管、镀锌钢板风管无法兰连接、风机盘管连接管、通风管道附件、支架制作安装、柔性软风管制作安装）、风管阀门制作安装（风管阀门制作安装、成品风管阀门安装）、风口制作安装（风口制作安装、成品风口安装）、风帽制作安装（圆形风帽、锥形风帽、筒形风帽制作安装）、罩类制作安装、消声器制作安装（消声器制作安装、成品消声器安装）、通风空调设备及部件制作安装、净化通风管道及部件制作安装、不锈钢板通风管道及部件制作安装、铝板通风管道及部件制作安装、塑料通风管道及部件制作安装、玻璃钢通风管道及部件安装、复合型风管制作安装 （2）薄钢板通风管道制作安装项目中，包括弯头、三通、变径管、天圆地方等管件及法兰、加固框和吊托支架的制作安装，但不包括过跨风管落地支架（跨风管落地支架就是支架一头支在风管下,一头支在地面上），落地支架执行设备支架项目 （3）风管长度包括弯头、三通、变径管、天圆地方等管件的长度，但不包括部件（阀门、消声器）所占长度，咬口重叠部分已经包含在定额内，不得另行增加（4）多叶排烟口及板式排烟口适用于安装在通风井道、墙上的自动排烟装置，安装在通风管道上的防火排烟阀执行防火阀安装 （5）如果遇到甲方供材，一定要问明白供的材料还是成品（如通风管道供的只是钢板还是成品通风管） （6）风机减震台座制作安装执行设备支架定额，定额内不包括减震器，应按设计规定另行计算 （7）通风空调安装工程预算定额中几项计费的规定： ①脚手架搭拆费按人工费的3%计算，其中人工工资占25%。 ②高度在六层或20m以上的工业与民用建筑通风空调新建和扩建工程应增加高度建筑增加费 ③超高增加费：操作物高度以距离楼地面6米为限，如超过6米，定额人工乘以相应系数 ④系统调整费按系统工程人工费的13%计算，其人工工资占25%。 ⑤安装与生产同时进行增加的费用，按人工费的10%计算。 ⑥在有害身体健康的环境中施工增加的费用，按人工费的10%计算。 ⑦在洞库、暗室内安装，其定额人工、机械消耗量各增加15% （8）套用预算定额要相符： ①工作项目划分要相符，②计量单位要相符，③计算结果要准确 （9）通风空调工程的工程量计算宜按施工的顺序，分部分项循序进行： 各种设备台数→各种部件重量→风管展开面积及风管上附件安装工程量→设备支架及分管道支架重量→刷油保温工程量→自控及热工仪表安装工程量 （10）附录主要是与通风空调工程定额项目表有关的数据和资料，具体内容有：* 附录一：主要材料损耗率表。包括：①风管、部件板材损耗率表；②型钢及其他材料损耗率表。 附录二：国标通风部件标准重量表。包括送（回）风口、阀门、排（吸）气罩、风帽、消声器等。 附录三：除尘设备重量表
新疆建设职业技术学院教学文件 供热通风与空调工程技术专业主干课程教学大纲 （高职三年制）（2009年版） 《通风空调系统安装》课程教学大纲 第一部分：课程设置概述 一、课程定位 1.课程性质 通风与空调系统安装课程是培养供热通风与空调工程技术专业高技能人才重要的核心能力课程及职业技能必修课。由于该课程集理论与实践为一体，培养学生在安装施工员、质检员等建筑设备安装工程施工、管理一线职业岗位工作中所必需的系统安装技能以及工程施工管理的能力，并要求学生掌握通风与空气调节系统的工作原理、组成构造、工艺布置及有关设计计算方法，达到从事一般通风系统设计及舒适性空调系统初步设计、安装和布置设备的能力，能够正确理解通风与空调系统施工图的设计意图，并付诸实施。并为将来可持续发展，上升为二级建造师（项目经理）奠定扎实的基础。 通风与空调系统安装课程建议第四学期开设，建议教学时数为148学时。 2.课程作用 通风与空调系统安装课程处于供热通风与空调工程技术专业“工学交替、技能递进”职业能力系统化课程体系中的职业技能平台阶段，前导课程为建筑识图与构造、流体力学泵与风机、热工理论基础、安装工程制图与识图、安装工程CAD、采暖供热管网系统安装、冷热源系统安装、后续课程为安装工程施工组织与管理、安装工程造价、空调与供热设备运行管理、安装工程监理等课程。在专业知识上起到承上启下的作用，达到能够分析和处理实际施工过程中遇到的一般技术问题的能力。 二、课程教学目标 1.能力目标 通过本课程学习，要求学生达到胜任一般通风与空调工程的施工能力，并能够从事一般工程的初步设计能力，培养学生安装工程施工、安装工程监理、施工图初步设计、工程造价、设备运行管理等岗位工作中所必需的相关专业能力。 （1）具有正确识读通风空调工程施工图的能力； （2）具有中小型通风系统设计及舒适性空调系统初步设计（计算机辅助设计）能力； （3）具有正确使用通风空调工程材料并进行检测的能力； （4）具有通风空调工程施工技术管理及质量检验能力；
《安装工程识图》课程标准 课程编码：课程类别：必修课 适用专业：工程造价专业授课单位：管理工程系 学分：2 学时：32 编写执笔人及编写日期：项继军 2011年4月 审定负责人及审定日期： 一、制定课程标准的依据 教高[2006]16号文件《关于全面提高高等职业教育教学质量的若干意见》中明确指出，高职教育必须加大课程建设与改革的力度，增强学生的职业能力，要建立突出职业能力培养的课程标准，规范课程教学的基本要求，提高课程教学质量。以教高[2006]16号文件精神为指导，按照《秦皇岛职业技术学院关于制（修）定课程标准的通知》要求，遵循现代职业教育的指导思想，根据专业人才培养计划，制定《安装工程识图》课程标准。。 二、课程的性质与作用 本课程是适用于工程造价专业的专业基础课程。本课程依据《安装工程设计规范》和各种安装工程的施工技术规范，结合具体的工程实践，通过讲授安装工程图纸的基本规则、基本知识和基本识读方法，使学生掌握安装工程图纸识读技巧，具备较强的图纸分析技能。能够利用图纸进行合理的施工内容的确定和工程项目的划分，为以后针对工程造价专业开设课程的学习和技能训练奠定基础。 安装工程识图以整个工程造价专业及建筑安装行业为主线，按实际工作任务确定教学内容。通过学习，学生能够掌握安装工程制图及识图知识，培养学生工程系统图纸和平面图纸的阅读能力，同时为以后针对工程造价专业开设课程的学习和技能训练奠定基础。 三、课程设计理念及思路 该课程打破以知识传授为主要特征的传统学科课程模式，转变为以工作项目与任务为中心组织课程内容，在邀请工程造价专家对工程造价专业所涵盖的业务岗位群进行任务与职业能力分析的基础上，以就业为导向，以工程造价岗位为核心，以工程造价相关业务操作为主体，按照高职学生认知特点，以项目案例的讨

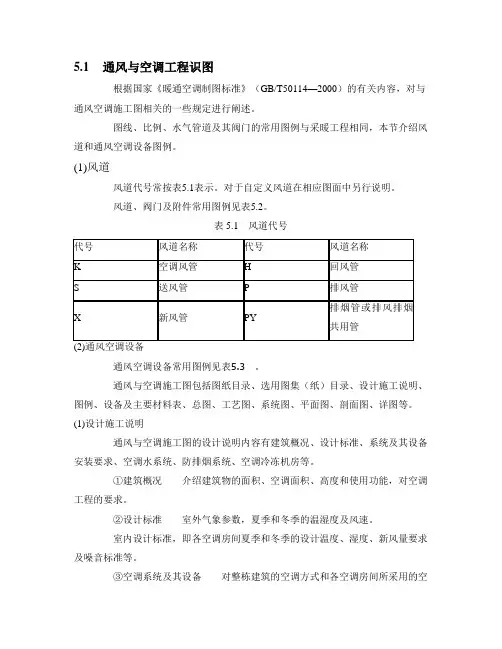

5.1通风与空调工程识图 根据《暖通空调制图标准》（GB/T50114—2000）的有关容，对与通风空调施工图相关的一些规定进行阐述。 图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。 (1)风道 风道代号常按表5.1表示。对于自定义风道在相应图面中另行说明。 风道、阀门及附件常用图例见表5.2。 表5.1 风道代号 (2)通风空调设备 通风空调设备常用图例见表5.3 。 通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。(1)设计施工说明 通风与空调施工图的设计说明容有建筑概况、设计标准、系统及其设备安
装要求、空调水系统、防排烟系统、空调冷冻机房等。 ①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。 ②设计标准室外气象参数，夏季和冬季的温湿度及风速。 室设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。 ③空调系统及其设备对整栋建筑的空调式和各空调房间所采用的空调设备进行简要说明。对空调装置提出安装要求。 ④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。 ⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。 ⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。 (2)平面图和剖面图 平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。 剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。 (3)风管系统图 表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。与平面图结合可说明系统全貌。
安装工程技术 （高职高专安装工程识图、设备、施工、计量与计价专业）教案 讲师：刘继选 濮阳职业技术学院建筑系 2007.09.10—2011.09.10
教案内容 本教材针对建筑设备安装工程专业学生的学习需要，介绍水、电、暖专业的识图、施工、计量与计价工作内容与步骤。阐述建筑设备安装工程识图的方法与施工设备、材料、机具和工艺及安装工程计量与计价的步骤。 培养学生识图、施工、计量计价的能力，让学生能够利用新工艺、新设备、新材料、新能源，在新的建筑市场中成为安装工程专业的设计、施工、招投标、审计、监理等系统人才。 1页
前言 根据我国建筑市场经济机制的改革和发展，工程造价逐步与国际接轨，让学生走向国际建筑市场的需要。对多数教材进行了增删，淘汰陈旧的施工技术和材料，增添了新材料、新设备、新工艺。 本教案共分四篇：安装识图、建筑设备、安装施工工艺、安装计量与计价，每篇都有安装工程范例，注重实际实施过程，启发性教学。 2页
目录 第一篇安装工程识图 第二篇建筑设备与材料 第三篇安装工程施工工艺第四篇安装工程计量与计价
第一篇安装工程识图 第一章安装工程识图基础知识 图纸是建筑工程技术界的共同语言。设计部门用图纸表达意识，施工部门用图纸编制施工计划，准备材料，组织施工等。任何工程技术人员缺乏一定的绘图知识和读图能力，就是工程技术方面的图盲，也就是工程技术方面的“文盲”。 第一节识图基础知识（一） 图纸各有各自的特点和表示方式，各自的规定画法和习惯画法，但也有许多基本的规定和格式是各种图纸都应共同遵守的。下面讲一些共同的安装工程识图规定和基础知识。 1.1.1 图纸幅面 图纸的幅面一般风六种：0号、1号、2号、3号、4号和5号。图纸一般不加宽，必要时可按倍数适当加宽，但0号图纸除外。 范例：图纸规格单位：毫米 1.1.2 图标 图标又称标题栏，相当商品的商标，设备的铭牌与参数。图标在 1页
暖通基础知识 1、空调制冷系统的组成： 由压缩机、蒸发器、冷凝器、膨胀阀组成。任何空调、制冷设备都是由这四部分组成的。对于不同的空调，压缩机的形式有所不同，两个换热器的形式也不相同。（上网查询空调制冷系统、空调主机，通过空调主机图片了解主机的大致情况、外观形状） 2、我们研究空调研究什么： 研究两个换热器与谁换热，换热器与空气换热与水换热，换热器的形式都不同，我们了解了各种空调形式的两个换热器与谁换热，我们就能认识各种空调。 3、家用空调： 大家都了解一个室外机一个室内机，蒸发器在室内机上，冷凝器在室外机上，室内蒸发器制冷是蒸发器内的制冷剂与室内空气进行热交换，把室内温度降下来就是制冷。室外冷凝器制冷时冷凝器内的制冷剂与室外空气进行热交换，把温度传给室外空气。室内制冷多少、室外散热多少。 换热器的形式：两个换热器都是跟空气进行热交换，换热器为翅片铜管式，所有的与空气进行换热的换热器都是翅片铜管式 如何学习： 通过网络查询家用空调的制冷原理，查询翅片换热器的形式，通过网络查询更加深对这些知识的理解。 4、水冷冷水机组 水冷冷水机组的蒸发器制冷是蒸发器内的制冷剂与水进行热交换，吸收水中的热量，使水的温度降低，再把这些水送到各个房间与室内空气进行热交换，使空气的温度降下来就是制冷，冷凝器制冷时是冷凝器中的制冷剂与水进行热交换，把温度传给水。蒸发器制冷多少，冷凝器散热多少。
换热器的形式：两个换热器都是与水进行换热，换热器为壳管式，所有与水进行换热的都是壳管式换热器、套管式换热器、板式换热器。如何学习： 通过网络查询水冷冷水机组的制冷原理，机组的组成、性能特点、系统如何运行，查询壳管式、套管式、板式换热器的换热形式（卧式、立式、干式、满液式等），机组设备的性能参数（压缩机台数、机组尺寸、何种制冷剂、蒸发温度、冷凝温度、能效比），机组的工况（一定条件下的工作状况）发生变化时能效比是如何变化的，通过网络查询更加深对这些知识的理解。 5、风冷冷水机组 风冷冷水机组的蒸发器制冷是蒸发器内的制冷剂与水进行热交换，吸收水中的热量，使水的温度降低，再把这些水送到各个到房间与室内空气进行换热，使空气的温度降下来就是制冷，冷凝器制冷时是冷凝器中的制冷剂与室外空气进行热交换，把温度传给室外空气，蒸发器制冷多少，冷凝器散热多少。 换热器的形式：一个换热器与水进行换热为套管式换热器，一个换热器直接与空气进行换热为翅片铜管式。 如何学习： 通过网络查询风冷冷水机组的制冷原理，机组的组成、性能特点、系统如何运行，查询套管式、翅片铜管式换热器的换热形式（卧式、立式、干式、满液式等），机组设备的性能参数（压缩机台数、机组尺寸、何种制冷剂、蒸发温度、冷凝温度能效比），机组的工况（一定条件下的工作状况）发生变化时能效比是如何变化的，通过网络查询更加深对这些知识的理解。 6、多联机空调机组 多联机中央空调是户用中央空调的一个类型，俗称”一拖多变频空调”，指的是一台室外机通过配管连接两台或两台以上室内机，室外侧采用风冷换热形式、室内侧采用直接蒸发换热形式的一次制冷剂空调系统。
安装工程识图与预算 一、给排水工程预算的编制方法给排水工程预算编制的主要依据是：施工图、 安装工程预算定额、安装工程取费定额等。 给排水工程预算编制的步骤是：熟悉图纸，熟悉定额的主要项目，计算工程量， 套定额、取费，计算工程造价。 （一）、计算工程量1．计算项目及计算规定工程量计算包括哪些项目，如何计算，要根据定额的项目划分各工程量计算的有规定。 给排水、采暖定额的主要项目及计算规定如下： （1）管道部分 a.各种管道以图示管道中心线长（m）计，不扣除阀门管件（包括减压阀、疏水 阀、水表、伸缩器等）所占长度。 b.镀锌铁皮套管的制作以个计，其安装含在管道定额内（指管道穿墙、穿楼板的 套管，穿一处计一个）。 c.管道支架的制作与安装。定额内已含Ф 32 以下的管道支架的制作与安装，Ф 32 以上的管道支架的制作与安装按设计以吨计。 d.各种补偿器的制作与安装以个计。方型管道补偿器则按臂长的两倍以m计， 计算合并在同直径的管道安装内。 e.管道消毒、冲洗按管长以m计。 （2）阀门、栓类部分 a.阀门以个计。法兰阀门安装如仅为一侧法兰连接时，定额所列法兰、带帽螺栓 及垫圈数量减半，其他不变，调整单价。 b.室外消火栓以组计。水枪、水龙带及附件按设计规定，另列项目计算。 c.室内消火栓的水龙带长以20m 为准，设计超过20m，按设计调整单价，其他 不变。 d.消防水泵接合器按成套产品以组计。如设计要求用短管时，另行计算本身价 格，并入材料费。 （3）低压器具部分 a.减压阀安装，按高压侧的直径计算。 b.减压阀、疏水阀组成安装以组计，如设计组成与定额中不同时，阀门和压力表 的数量按设计需要调整。 c.法兰水表安装以组计，定额中的旁通管及止回阀，可按设计规定调整。 （4）卫生器具部分 a.洗面器（包括洗面器所配水嘴、带链者、排水栓、存在弯、托架等）。卫生器 具以组计，定额内已按标准图综合了卫生器具与管道连接的人工、材料费用，不得另行计算。 b.浴缸安装，不包括支座和四周侧面砌墙、贴面等费用，这些费用应另列项 目，按土建有关定额计算。 c.坐（蹲）便器自动冲洗水箱安装，已包括水箱托架工程量。 d.脚踏开关安装，已包括弯管与喷头的安装。2．工程量计算方法与步骤 工程量计算的先后顺序应考虑：其一，根据工程量的主次，主要的先算、次要的 后算；其二，根据图纸的难易程度，复杂图应按图按系统、逐张图地逐项工程量 一次统计出来，然后分项、分规格汇总在一起，以防遗漏和重复计算。 a.卫生器具工程量：分别计算各种型号、规格，均以套或个计，如洗面器、坐
