第三部分施工组织设计
施工组织设计目录
一、施工组织设计的文字说明
1、工程概况
1.1、工程地理位置与工程规模
1.2、工程自然条件
2、施工总体计划和关键节点计划，各项工程工序安排，施工方法的一般描述、各分项工程的施工工序及衔接
3、拟投入本工程的主要设备、人员、主要材料（数量、来源）及进场计划
3.1、拟投入的人员及进场计划
3.2、拟投入的施工设备及进场计划
3.3、劳动力投入计划
3.4、便道、临时设施建设进度计划
4、施工组织机构
3.1、工程工期及质量目标
3.2、施工组织
3.3、工区划分
3.4、施工组织机构
5、施工总平面布置图、承包人驻地建设平面图（含监理用房）
6、主要工程项目的施工方案、施工方法
6.1、临时工程
6.2、灌注桩施工
6.3、承台施工
6.4、塔座施工
6.5、塔柱施工
6.6、横梁施工
6.7、钢结构施工
7、工程精度测量布控方案
8、重点（关键）和难点工程的施工方案、方法
9、工程施工风险评估及对策措施
10、施工过程中的检测、试验措施
11、质量保证体系、质量保证措施
11.1、建立健全质量保证体系
11.2、严格执行质量责任制，强化项目内部管理
11.3、原材料质量控制
11.4、施工试验、检验
11.5、施工过程质量控制
11.6、施工设备质量控制
11.7、成品、半成品防护
11.8、工程质量资料
12、资金需求计划（附资金曲线图）及保证措施
12.1、资金需求计划
12.2、资金需求保证措施
13、工期保证措施
13.1、工期目标
13.2、建立工期管理组织机构，制定工程计划保证措施
13.3、认真、务实安排工程进度计划，严格监督计划实施
14、雨季、冬季施工和春节前后的安排
15、安全保证体系、安全应急预案及保证措施
15.1、建立健全安全生产组织体系
15.2、制定安全管理目标
15.3、积极开展安全生产活动
15.4、高空作业安全保证措施
15.5、易燃易爆物品
15.6、电气设备
16、环境保护及节能保证措施、文明施工保证措施
16.1、环境保护保证措施
16.2、节能措施
16.3、文明施工保证措施
17、缺陷责任期内对工程的维护方案
18、科研试验开展计划
19、合理化建议
20、其他应明确的事项
20.1、正确处理与设计、监理及业主的关系20.2、与其他承包人的关系
20.3、工程档案管理
20.4、加强廉政建设的有关措施
二、施工总体计划表
1、计划说明
2、施工总体进度计划
三、临时用地计划表
四、投标人科研试验实施计划
一、施工组织设计的文字说明
1、工程概况
1.1、工程地理位置与工程规模
泰州长江公路大桥工程位于江苏省境内长江中段，上距润扬长江公路大桥66Km，下距江阴长江大桥57Km，北接泰州市，南联镇江市和常州市。主桥采用2×1080.0m三塔两跨式悬索桥，三塔悬索桥分跨为（390+1080+1080+390）m，南塔所在区地处长江下游扬中侧江边，场址区中心桩号距长江江边约20m。
南塔基础采用群桩基础，单桩直径为 2.8m。承台为哑铃型，两承台之间用系梁相连。塔身包括上塔柱、下塔柱和上横梁、下横梁，采用C50混凝土。塔顶高程为+180.0m，塔柱底高程为+6.0m。
我公司一旦中标，将调集我公司曾参加过江阴长江大桥、润扬长江大桥施工的精兵强将和适配机械设备，并继续与我公司长期合作的施工单位、科研单位合作，在总结我公司在江阴长江大桥、润扬长江大桥管理技术经验的基础上，进一步提升施工和管理水平，将泰州长江公路大桥悬索桥南塔工程（C06合同段）建造成国际一流的精品工程。其中，人员动员周期3天，设备动员周期7天。
1.2、工程自然条件
1.2.1、地形地貌
南塔所在区地处长江下游扬中侧江边，场址区中心桩号距长江江边约20m，西侧距达标大堤区180m。属长江下游新三角洲冲积地貌，场址区地势平坦，地面标高2.5～3.5m，达标大堤标高在8.1m左右。
需要特别注意的是，塔址区东邻长江，长江岸坡向东侧缓倾，距岸边50m 以外水深大于10m，沿桥址区轴线方向长江水深逐渐变深。桥塔墩西侧为达标大堤，标高约8m左右，达标大堤以西分布大量民房。
1.2.2、水文与气象
（1）、水文
桥址区属长江下游感潮河段，潮位受长江径流与潮汐双重影响。每个太阴日
潮位两涨两落，为非正规半日型，水位、流量受到潮汐的明显影响。每日涨潮历时3小时多，落潮历时8小时多。潮位主要受上游径流变化为主，每年的5～10月是汛期，11月～次年4月为枯季；潮位年内变幅较大。桥址区最高潮位通常出现在台风、天文大潮和洪水期两者或三者遭遇之时。
近些年来，长江连续出现几次大水，1995年洪峰流量为74500m3/s，1996年洪峰流量出现75000m3/s，1998年洪峰流量达81700m3/s，1999年洪峰流量达到84500m3/s。
（2）、气象
桥位区属副热带湿润气候类型，主要特征有：受季风环流支配，季风显著，干湿冷热四季分明，雨水充沛，雨热同季；光照充足，无霜期长；干旱、雨涝、低温、连阴雨、台风、冰雹等气象灾害间有出现。多年年平均蒸发量1200～1400mm，地面蒸发量约800～900mm。
据资料，区内日照数量累计年约2000～2200小时，年平均太阳总辐射量为110～120千卡/平方厘米左右。多年年平均气温15～16℃，月平均最热与最冷月温差为25℃左右，历史最高和最低气温分别为39.4℃和-19.2℃。区内平均干燥度在0.95左右。

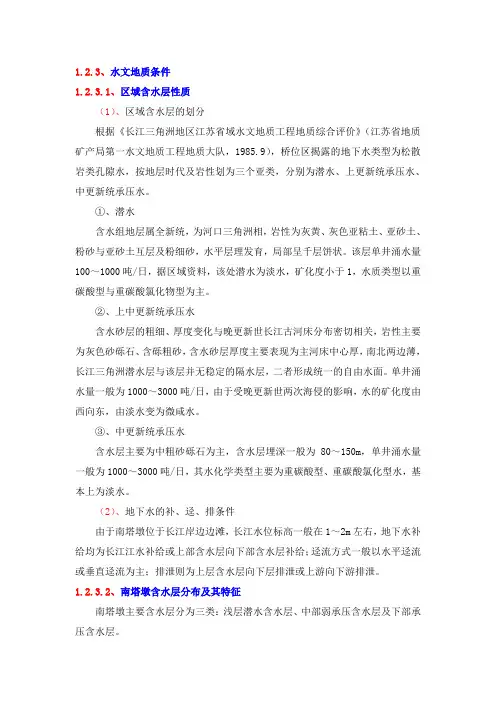

1.2.3、区域地质
（1）、区域地质
桥位区大地构造单元隶属于扬子板块下扬子褶断冲断带与苏北坳陷接触部位，在漫长的地史演变中，本区经历了隆起-坳陷-大陆边缘活动阶段。前震旦纪属坳陷阶段，晋宁运动使其褶皱迴返，形成本区以埤城群为变质基底的扬子板块而进入相对稳定的发展阶段，震旦纪-三叠纪以浅海相与海陆交替相连续沉积为主，而通道区自寒武纪以来则以隆起状态为主，形成埤（城）孟（河）复式背斜，印支-早燕山运动进入滨太平洋大陆边缘活动阶段，沉积盖层发生强烈褶皱，中-晚燕山运动则以大规模断裂和岩浆活动为特征，这是本区断裂发育及构造格局形成的重要时期，喜马拉雅运动则表现为区域性不均匀沉降运动，发育较厚的晚第三纪及第四纪沉积。
工作区内断裂构造发育，其中包括著名的郯庐断裂带。其他重要断裂还有20条，如幕府山-焦山断裂、无锡-江都断裂、茅山断裂、小海-陈家堡断裂等。
（2）、区域断裂
本区大地构造单元隶属于扬子板块下扬子褶断带与苏北坳陷接触部位，在历次构造运动中形成了一系列断裂，其间相互叠加、继承和影响，塑造了现今复杂的构造格局，近块区与本工程联系较密切的断裂有五峰山-西来桥断裂、埤城-后朱巷断裂等。
根据江苏地震工程研究院《泰州公路过江通道工程场地地震安全性评价工作报告》确认F1～F7七条断裂皆为第四纪活动断裂，但迄今尚未发现上述七条第四纪活动断裂自晚更新世以来仍有活动的直接地质证据。

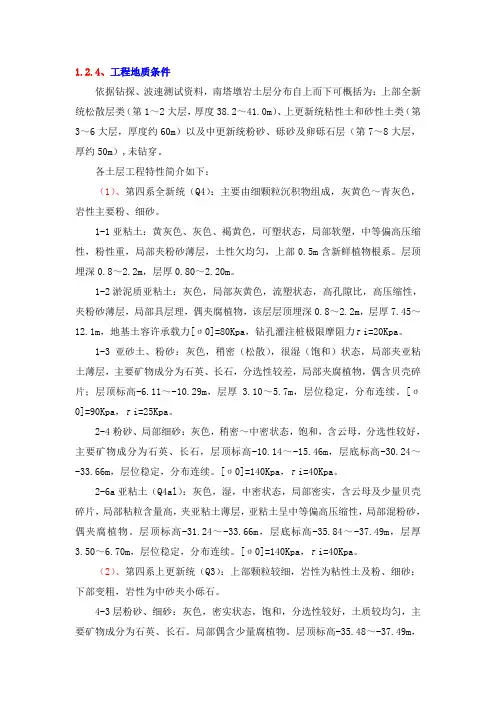

上海长江大桥作文 上海长江大桥跨江段10公里，全桥长16.5公里，其设计方案为技术成熟的斜拉桥桥型，按双向6车道设计，时速为每小时100公里。以下是我为大家整理的作文上海长江大桥，希望你们喜欢。 上海长江大桥作文篇1 观上海长江大桥有感 本月比较忙，去下属我部门所管辖的内设医疗机构进行年终考核检查，前天考核地是长兴岛，岛上有江南造船厂门诊部和振华港机卫生所都是大型企业。公私兼顾，大桥正式开通有近三个星期了，我们车子从上海长江大桥上经过，正好也参观一下这座大桥，大桥建造得正是气势宏伟，非常的壮观，放眼望去一望无际滔滔长江水尽收眼底，真的好美! 而更实际点来说应该说彻底改变了崇明岛上的人们自故只能依靠水路出行的状况，现在即使刮风雾天都能出岛，所以这对生活在岛上的人来说无疑是一件天大的好事。对企业来说更是好处多多。 不顾美中不足，设计时没有考虑周全的是崇明陈家镇那边上桥前很好的四车道，忽又并成了一车道一段，而后再是四车道，那么多来来往往的车子全要经过这窄窄的一车道，很堵，崇明不缺土地，设计成这样，这实在是一大败笔。 到了长兴岛，检查完工作，顺便在路边集市上买桔子，长兴岛的土质适宜种桔，桔子远近有点名气很甜，又很便宜，买了50斤，回到办公室给大家品尝。
上海长江大桥作文篇2 上海长江大桥 上海长江大桥跨江段10公里，全桥长16.5公里，其设计方案为技术成熟的斜拉桥桥型，按双向6车道设计，时速为每小时100公里。不过，这座长江大桥的主塔造型不同于杨浦大桥的倒Y型，也不同于徐浦大桥的A字型，更不同于南浦大桥的H型，而是形如"人"字，平直的桥面从腰际穿过。因此，作为今后的"长江门户第一桥"，秀丽而大气的景观也将是上海长江大桥的特色之一。 连接崇明岛和长兴岛的上海长江大桥主通航孔跨径达到730米，这一标准超过了上海已建的任何一座大桥，比东海大桥主通航孔还大300多米，在国内仅次于苏通大桥和香港的昂船洲大桥，在世界上位居第五。据介绍，这一跨度能满足规模3万吨的集装箱货轮及5万吨的散装货轮的双向通航要求。 20xx年11月28日，上海长江大桥主塔顺利封顶。上海长江大桥是上海市长江隧桥工程的主体工程之一。根据目前的施工总体进度安排，上海长江大桥将于20xx年6月实现全桥结构贯通。 上海长江大桥作文篇3 上海长江大桥 星期五的傍晚，妈妈开车带我去看望爸爸，爸爸在上海崇明岛工作。路上，我好奇地问妈妈："以前去爸爸那里要先乘火车、地铁，再乘轮船，现在为什么可以直接开车去呢?"妈妈笑眯眯地看着我说："等一会儿你就知道了。"
新平县大开门至戛洒高速公路工程二工段 （K8+660～K18+350） 盖梁施工专项方案 编制： 审核： 审批： 云南建设投资控股集团有限公司 大戛高速二工段
目录 1、工程概况............................................................... - 3 - 1.1工程基本情况................................................... - 3 - 1.2平面布置....................................................... - 4 - 1.3施工要求....................................................... - 5 - 1.4技术保证条件................................................... - 6 - 2、编制依据............................................................... - 6 - 2.1编制原则....................................................... - 6 - 2.2编制范围....................................................... - 6 - 3、施工计划............................................................... - 8 - 3.1分项工程方案的选择：........................................... - 8 - 3.2施工进度计划................................................... - 8 - 3.3施工材料准备................................................... - 8 - 3.4施工机械、设备计划............................................. - 9 - 4、施工工艺技术........................................................... - 9 - 4.1技术参数....................................................... - 9 - 4.2工艺流程...................................................... - 10 - 4.3施工方法...................................................... - 10 - 4.4质量检验标准.................................................. - 16 - 5、施工安全保证措施...................................................... - 17 - 5.1组织保障...................................................... - 17 - 5.2技术措施...................................................... - 20 - 5.3应急预案...................................................... - 33 - 5.4 监控监测..................................................... - 40 - 6、劳动力计划............................................................ - 40 - 6.1劳动力配置.................................................... - 40 - 6.2专职安全生产管理人员配置...................................... - 41 - 6.3特种作业人员配置.............................................. - 42 - 7、计算及附图............................................................ - 42 -

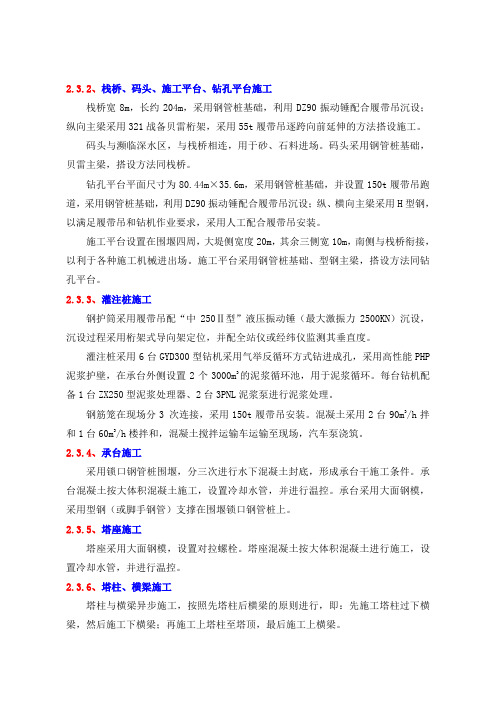

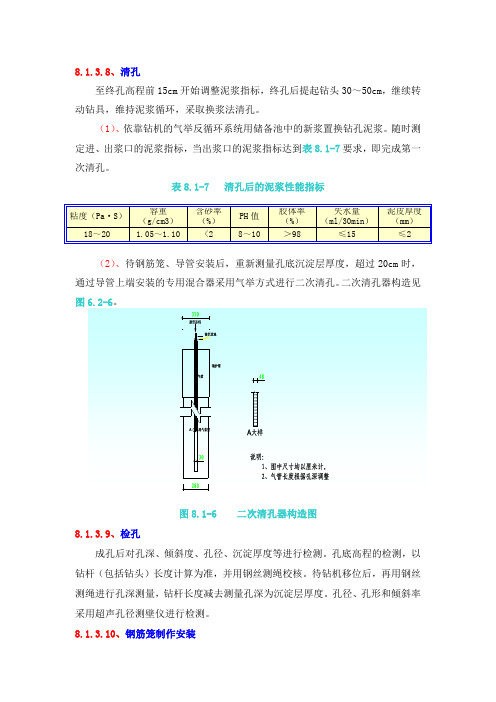

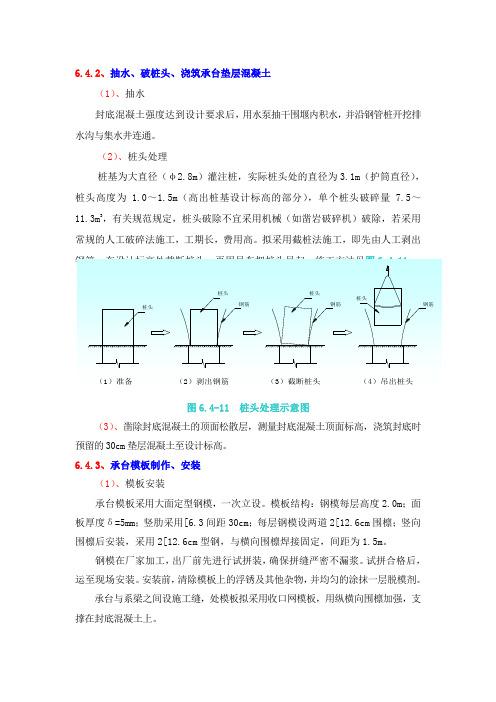

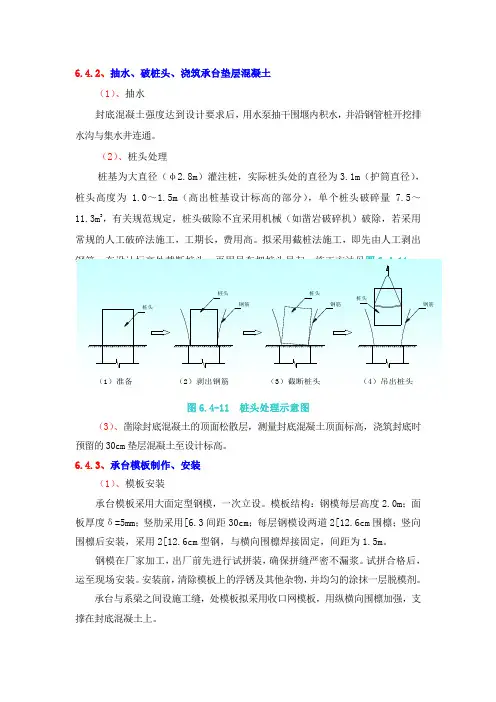

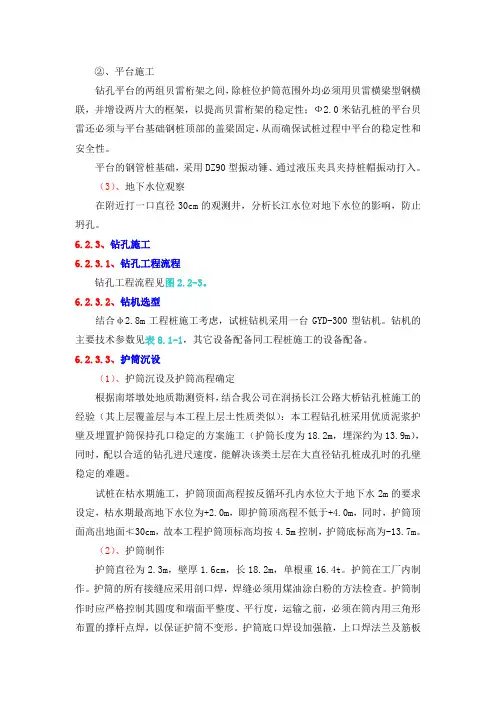

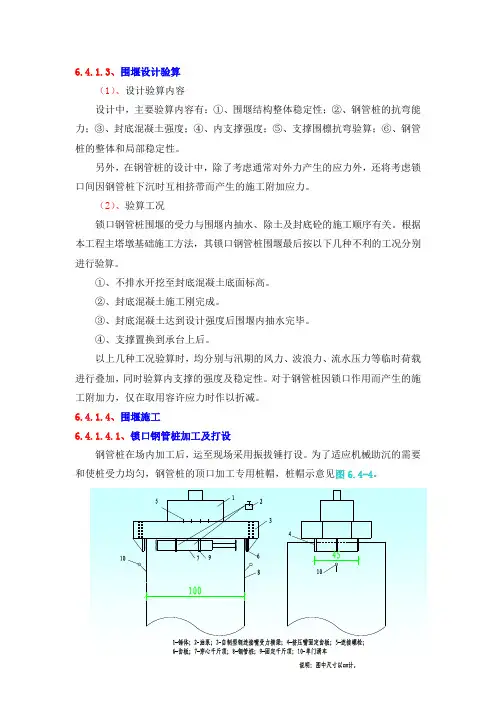

2.3.2、栈桥、码头、施工平台、钻孔平台施工 栈桥宽8m，长约204m，采用钢管桩基础，利用DZ90振动锤配合履带吊沉设；纵向主梁采用321战备贝雷桁架，采用55t履带吊逐跨向前延伸的方法搭设施工。 码头与濒临深水区，与栈桥相连，用于砂、石料进场。码头采用钢管桩基础，贝雷主梁，搭设方法同栈桥。 钻孔平台平面尺寸为80.44m×35.6m，采用钢管桩基础，并设置150t履带吊跑道，采用钢管桩基础，利用DZ90振动锤配合履带吊沉设；纵、横向主梁采用H型钢，以满足履带吊和钻机作业要求，采用人工配合履带吊安装。 施工平台设置在围堰四周，大堤侧宽度20m，其余三侧宽10m，南侧与栈桥衔接，以利于各种施工机械进出场。施工平台采用钢管桩基础、型钢主梁，搭设方法同钻孔平台。 2.3.3、灌注桩施工 钢护筒采用履带吊配“中250Ⅱ型”液压振动锤（最大激振力2500KN）沉设，沉设过程采用桁架式导向架定位，并配全站仪或经纬仪监测其垂直度。 灌注桩采用6台GYD300型钻机采用气举反循环方式钻进成孔，采用高性能PHP 泥浆护壁，在承台外侧设置2个3000m3的泥浆循环池，用于泥浆循环。每台钻机配备1台ZX250型泥浆处理器、2台3PNL泥浆泵进行泥浆处理。 钢筋笼在现场分3 次连接，采用150t履带吊安装。混凝土采用2台90m3/h拌和1台60m3/h楼拌和，混凝土搅拌运输车运输至现场，汽车泵浇筑。 2.3.4、承台施工 采用锁口钢管桩围堰，分三次进行水下混凝土封底，形成承台干施工条件。承台混凝土按大体积混凝土施工，设置冷却水管，并进行温控。承台采用大面钢模，采用型钢（或脚手钢管）支撑在围堰锁口钢管桩上。 2.3.5、塔座施工 塔座采用大面钢模，设置对拉螺栓。塔座混凝土按大体积混凝土进行施工，设置冷却水管，并进行温控。 2.3.6、塔柱、横梁施工 塔柱与横梁异步施工，按照先塔柱后横梁的原则进行，即：先施工塔柱过下横梁，然后施工下横梁；再施工上塔柱至塔顶，最后施工上横梁。
