1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
图二
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
根据现场情况，可以在地面连成一片的长度，用吊装的方法就位，也可以把风管一节一节地放在支架一般顺序是先干管，后支管。立管的安装一般是由下向上安装。安装就位后进行找平，找正，达到设计规定的要求。
风管安装应注意的问题：
①风管采用无法兰连时，接口处应严密、牢固。矩形风管四角必须有定位及密封措施。风管连接两平
交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
中央空调安装工程技术交底 一、工程概况： 聊城市第二人民医院外科病房楼，由山东省建筑设计院设计，主体11层，局部12层，建筑面积14443m2，框架结构;位置在聊城市第二人民医院内。安装工程包括电气、给排水和空调三个分部工程，工程量大，且专业复杂。 空调工程分部主要由空调水管道、新风系统、防排烟系统及加压送风系统等几部分组成。 二、质量要求： 合格率100%；优良率90% 三、工程工期： 2001年11月25日～2003年6月3日 四、技术依据： 1、《建筑安装工程质量检验评定统一标准》GB50300-2001 2、《建筑安装工人安全技术操作规程》 3、《建筑机械使用安全技术规程》JBJ33-86 4、《施工现场临时用电安全技术规范》JGJ46-88 5、《建筑施工安全检查标准》JGJ59-99 6、《通风与空调工程施工及验收规范》GB50243-99 7、《给排水管道工程施工及验收规范》GB50268-97 8、《聊城市建筑业安全文明监督暂行规定》 9、设计图纸及有关图纸答疑记录 10、其它有关技术规范、标准 五、施工人员安排 ①现场任何时间都保证在岗的：管道工，1人；壮工，1人。 ②可随时调到现场参加施工的：电焊工2人；管道工，5人；壮工，3人；机械工，4人；油漆工，3人；钳工，5人；起重工，2人。
③现场施工任务最多时需用人数：电焊工3人；管道工，10人；壮工，15人；机械工，8人；油漆工，5人；钳工，5人；起重工，2人。 六、施工机具、计量装置计划 ①电焊机, 2台；②台钻，2台；③电锤，3台；④电动套丝机，1台；⑤吊车，1辆；⑥切割机，2台；⑦磨光机，4台；⑧台虎钳，2台；⑨冲击电钻，2台。 ①磁力线坠2个；②金属卷尺（5米）， 2个；③水平尺，3个；④压力表，2块⑤千分尺，1把。 七、施工程序 1.空调水系统 安装准备→孔洞予留→地沟内空调干管安装→楼板上套管吊装→支架制作、安装→空调平管立管安装→风机盘管安装→空调水支管安装→分区试压、冲洗→空调管道保温→系统试压→风口安装→系统调试 2.新风系统 安装准备→孔洞予留→设备、风管安装→风道漏风测试→风口安装→调试 3.防排烟系统 安装准备→孔洞予留→风口安装→风机安装→系统调试 八、工艺要求 （一）.水管道安装： 1.依据设计图纸要求和各层重要部位设备管道排列图进行拉线定位、标识。 2.支架和钢管下料、制作和安装，及配件和设备安装要按照上面的控制数据进行实地控制。 3.支架制作要求： ①.尺寸要准确，并符合现场实际安装要求； ②.角铁、圆钢、吊卡等配件制作时角边要打磨，式样统一、美观； ③.焊接要规整，焊口要饱满、无夹渣； ④.安装要牢固，位置、形式要统一； ⑤.防腐要到位。 4.钢管安装注意事项： ①.钢管下料、安装时，钢管材质、型号选用必须符合设计要求，尺寸大小、标高位置，符合图纸设计要求同时，也要满足实际安装、使用特点；
暖通施工技术交底
技术（安全）交底记录
技术（安全）交底记录
技术（安全）交底记录
交底内容： 一、材料设备要求 1、设备必须具备图纸、产品合格证书，安装使用说明书。 2、设备外观应完好无损，附件应齐全。 3、风机盘管机组吊筋使用φ8圆钢制作，新风机组吊筋使用φ8圆钢制作。 二、施工条件 施工现场应具备满足施工的水源、电源，建筑外围结构已完工。 三、施工工艺流程 确定标高——吊筋制作——设备检查试验——放线——钻孔——吊装 四、施工工艺 1、设备安装前，应进行开箱检查，开箱检查人员可由建设、监理、施工单位的代表组成。 2、风机盘管机组安装前应进行单机三速试运转及水压试验。试验压力为系统工作压力的1.5 倍，不漏为合格。 3、卧式风机盘管应由支、吊架固定，并应便于拆卸和维修。 4、设备的进出口应封闭良好，随机的零部件，应齐全无缺损。供、回水管与风机盘管机组，采用软接头。 5、排水坡度应正确，冷凝水应畅通地流到指定位置，供、回水阀及水过滤器应靠近风机盘管机组安装。 6、风管及风口与风机盘管机组连接处应严密牢固。 五、质量标准及保证措施 1、安装过程中保证同一房间内的风机盘管机组排列整齐，美观。具体吊装位置应与样板间内吊装位置一致。 2、风机盘管冷凝水集水盘要坡向水流出口。 六、成品保护措施 施工过程中加强责任心，注意保护。吊装完毕的风机盘管要有防护措施。 七、安全施工措施及注意事项 1、开展班前安全活动会，消除不安全因素，保证安全施工。 2、进入施工现场人员需戴安全帽，高空作业时系安全带。 3、施工现场有坑洞的地方加盖板或护栏，并有明显的安全标志。 4、施工用的机具必须经过检查安全可靠，对于吊装的吊具，绳索等应进行试吊，确认安全可靠后方可进行吊装。 项目专业技术负责人：交底人：接受人： 技术（安全）交底记录
技术交底书 XXXX6XX19-02-XX-XX-0 第页/共页

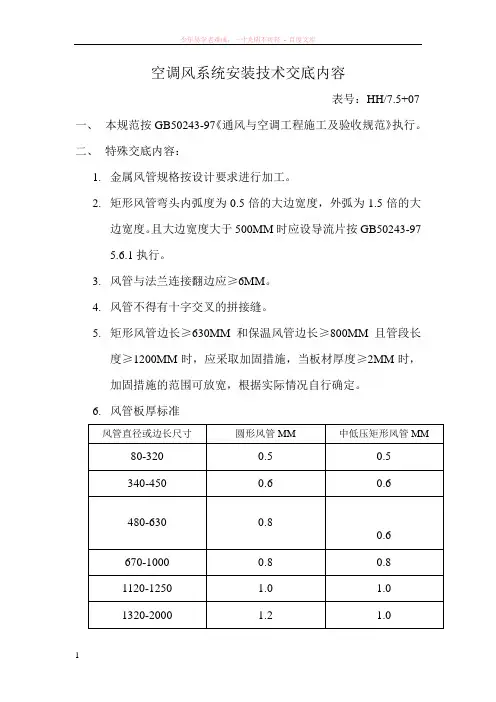

通风及空调施工技术要求 为了保证施工质量，各施工班组要严格按施工规范要求、设计要求进行施工。 一、风管的加工制作 1、认真核对施工图纸，确定风管的规格、长度、板材厚度进行加工制作。 2、矩形风管镀锌钢板选用规格、法兰规格及螺丝如下表 3、排烟风管板材厚度规格加大一级。 4、风管板材拼接的咬口缝应错开，不得有十字型拼接缝。 5、风管法兰的螺栓及铆钉空的孔距不得大于150mm，矩形风管法兰的四角部位应设置 螺孔。 6、矩形风管边长大于630mm、保温风管边长大于800mm且管段长度大于1250mm时应 采取加固措施。加固框与风管的铆接应牢固、间距应均匀，不应大于220mm。 7、风管外径或外边长的允许偏差：当小于或等于300mm时，为2mm；当大于300mm 时，为3mm；管口平面度的允许偏差为2mm,矩形风管两条对角线不应大于3mm。 8、风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为2mm。 9、风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象； 10、翻边应平整、紧贴法兰，其宽度应一致，且不应小于6mm；咬缝与四角处不应有开 裂与孔洞。 11、风管与法兰采用焊接连接时，风管端面不得高于法兰接口平面。 12、与风管连接的柔性短管长度一般为150～300mm，连接牢固严密，进气口比出气口 要紧些。 13、连接法兰的螺栓应均匀拧紧，其螺母在同一侧。
14、风口尺寸允许偏差mm 二、风管系统安装 1、风管安装严格按施工图纸中的标高要求、位置进行安装，并及时进行核对，发现 标高有冲突的地方及时上报。 2、风管支吊架规格 3、垂直安装的风管支吊架的间距不大于4米，至少有两个固定点。 4、消声器、静压箱单独设置支吊架，不得让风管承担其重量。 5、支吊架不宜设置在风口、阀门、检查门及自动机构处、且相距风口等位置不小于 200mm。距风管端部的距离不应大于400mm， 6、水平管长度大于20米时，需设置固定点防止摆动，每个系统不少于1个固定点。 7、空调风管需要保温，复合铝箔贴面，有空调的房间保温厚度δ=30mm，无空调的房 间保温厚度δ=40mm。 8、抱箍支架折角应平直，抱箍应紧贴并箍紧风管。 9、公共区及设备房有吊顶的风口宜在装饰吊顶做好后开口安装，风管末端距离风口 为300mm。 10、风管穿越墙体或楼板时，应设防护套管，其钢板厚度为1.6mm,风管与防护套之间 用柔性不燃材料封堵。 11、法兰、支吊架、角钢防锈漆两遍，面漆一遍。 三、火可板风管制作安装 1、认真核对施工图纸，确定风管的规格、长度、板材厚度进行加工制作。
中央空调技术交底 （一）、作业条件 1、空调设备的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。 2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。 3、一样除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情形下进行。 4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大 100mm。 5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。 （二）工器具要紧工器具有：交流电焊机、冲击钻电锤、手电钻、手锯、砂轮锯、角向磨光机、台钻、电气焊具、扳手、刷子等。 空调制冷系统安装 一样设定 工作压力不高于2 . 5M PA,工作温度在—20~150C的整体式、组装式及单元式制冷设备（包括热泵）、制冷附属设备、其他配套设备和管路系统安装工程施工质量的检验和验收。制冷设备、制冷附属设备、管道、管件及阀门的型号、规格、性能及技术参数等必须符合设计要求。设备机组的外表应无损害、密封应良好，随机文件和配件应齐全。 要求它们的型号、规格和技术参数必须符合设计的规定，不能任意调换。 空调制冷系统制冷机组的动力源，不再是仅使用单一的电能，差不多进展成为多种能源的新格局。 制冷设备种类繁多、形状各一，其重量及体积差异专门大，且装有相
互关联的配件、外表、电器和自控装置等，对搬运与吊装的要求较高。制冷机组的吊装就位，也是设备安装的要紧工序之一。强调吊装不使设备变形、受损是关键。 制冷机组本体的安装、试验，试运转及验收还应符合现行国家标准《制冷设备、空气分离设备安装工程施工及验收规范》GB 5 0 2 7 4有关条文的规定。 空调制冷系统分部工程中制冷机组的本体安装，本规范采纳直截了当 引用《制冷设备、空气分离设备安装工程施工及验收规范》GB 50274-199 8 的方法 主控项目 制冷设备与制冷附属设备的安装应符合下列规定： 1制冷设备、制冷附属设备的型号、规格和技术参数必 须符合设计要求，并具有产品合格证书、产品性能检验报告； 2设备的混凝土基础必须进行质量交接验收，合格后方可安装； 3设备安装的位置、标高和管口方向必须符合设计要 求。用地脚螺栓固定的制冷设备或制冷附属设备，其垫铁的放置位置应正确、接触紧密；螺栓必须拧紧，并有防松动措施。 检查数量；全数检查。 检查方法：查阅图纸核对设备型号、规格；产品质量合格证书和性能检验报告。 直截了当膨胀表面式冷却器的外表应保持清洁、完整，空气与制冷剂应呈逆向流淌；表面式冷却器与外壳四周的缝隙堵严，冷凝水排放应畅通。 检查数量：全数检查。 检查方法：观看检查。
中央空调工程技术交底 The manuscript was revised on the evening of 2021
中央空调施工技术交底 为了保证空调工程的施工质量，统一各班组安装标准，因此对施工的各个工序进行技术交底，严格监控。 一、设备安装 1、空调主机的安装位置应方便检修，且不影响其使用功能，特别是散热； 2、空调主机的机座统一用10号槽钢制作； 3、风机盘管应贴板安装，斜面的安装标高为下底3000mm左右或根据样板房施工； 4、风机盘管的安装位置距墙150mm，距窗200mm，后面有管道的距墙300mm； 5、每一户别墅的空调主机及风机盘管的编号必须抄写正确，随机资料保存完好； 6、搬运及安装时不能损坏设备，特别是主机外壳漆、翅片和风机盘管的凝结水盘、窝壳、叶轮等；
7、风机盘管的接线盒、凝结水管接口、进出水接口必须在同一方向，便于以后检修；风机盘管接回风管的，必须在回风管上开检查孔； 8、设备的安装位置要正确，要安平装正； 二、风系统 1、回风箱的制作应符合要求，压条要上好，保温良好；安装时不得弄坏保温材料； 2、回风箱与风机盘管铆接时，回风箱必须要上正，不得歪曲、搓角； 3、法兰焊接不应有漏焊，孔洞，法兰对角误差小于3MM，平整度误差小于2MM，法兰螺孔及铆钉孔距规定为120MM，法兰刷油漆前必须除去焊渣，再刷二次红丹； 4、风管封头采用窝扣方式，风嘴（米）采用铆接，每处都要打密封胶，法兰铆接时，风管翻边不得小于6MM，并且四边要一致； 5、风管下送风必须设挡风板，风嘴要钝边； 6、客厅风管的安装两台风机盘管应一致，风管与风机盘管用防水软帆布连接，长度为200mm，用单法兰压接； 7、主卧室风管的安装（侧送侧回），送回风口应在同一平面上； 8、斜屋面标高超过2800mm的侧送下回安装的风机盘管，其送风口需安装45度（角弯）风管；
技 术 交 底 记 录 编 号BJDT-ZTSSJ-TFKTJD-OO1 表C2-1 工程名称*****交底日 期 2012年12月12 日 施工单位*****分项工 程名称 通风空调 交底提要通风空调风管制作与安装技术交底 交底内容： 金属风管制作与安装 1 范围 本工艺标准适用于普通薄钢板、镀锌薄钢板、不锈钢板及铝板的 风管制做。 2 施工准备及风管安装 2.1 材料要求及主要机具： 2.1.1 所使用板材、型钢的主要材料应具有出厂合格证明书或质 量鉴定文件。 2.1.2 制作风管、法兰及配件的钢板厚度应符合表4-1的规定。 2.1.3 镀锌薄钢板表面不得有裂纹、结疤及水印等缺陷，应有 镀锌层结晶花纹。 2.1.4 制作不锈钢板风管和配件的板材厚度应符合表4-1 的规 定。 不锈钢板风管和配件板材厚度 表4-1 圆形风管直径或矩形风管大边长(mm)不 锈 钢 板 厚 度(mm) ≤3200.5 ＞320～4500.6 ＞450～10000.8 ＞1000～2000 1.0 ＞2000～4000 1.2 矩形法兰用料规格应符合表4-2的规定。 矩 形 风 管 法 兰
表4-2 螺栓规格 矩形风管大边长 (mm)法兰用料规格 (mm) ≤63025×3M6 800～150030×4M8 1500～250040×4M8 2500～400050×5M10 注：矩形法兰的四角均应都设置螺孔。 2.1.5 不锈钢板材应具有高温下耐酸耐碱的抗腐蚀能力。板面不得有划痕、刮伤、锈斑和凹穴等缺陷。 2.1.6 铝板材应具有良好的塑性、导电、导热性能及耐酸腐蚀性能，表面不得有划痕及磨损。 2.1.7 龙门剪板机、电冲剪、手用电动剪倒角机、咬口机、压筋机、折方机、合缝机、振动式曲线剪板机、卷圆机、圆弯头咬门机、型钢切割机、角（扁）钢卷圆机、液压钳钉钳、电动拉柳枪、台钻、手电钻、冲孔机、插条法兰机、螺旋卷管机、电、气焊设备、空气压缩机油漆喷枪等设备及不锈钢板尺、钢直尺、角尺量角器、划规、划针、洋冲、铁锤、不锤、拍板等小型工具。 排烟系统钢板厚度可参照高压系统。 2.2 作业条件和风管加工、安装要求： 2.2.1 集中加工应具有宽敞、明亮、洁净、地面平整、不潮湿的厂房。 2.2.2 现场分散加工应具有能防雨雪、大风及结构牢固的设施。 2.2.3 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防置，并配有消防器材。 2.2.4 风管制作及安装应符合以下要求。 1、风管与法兰连接前，应检查风管的外径或外边长和法兰内边尺寸的偏差是否符合要求。连接时，必须使法兰平面与风管同心线保持垂直。 2、风管系统安装前，应进一步核实风管及送回（排）风口等部件的标高是否与设计图纸相符，同时密切跟踪现场变化，一旦现场出现管线冲突等情况应及时与专业工程师联系。 3、风管安装前先用激光定位仪确定吊杆位置，使用该仪器不能只做一条中线，必须定位出风管两侧吊杆线。对于公共区大系统风管注意风口位置不能在法兰处，应考虑到风管法兰影响，适当把风管做短。成批量的风管加工如现场条件限制无法安装，风管制作量不超过图量
通风空调工程施工方案 一、主要分项工程施工方法： （一）、风管系统制作安装 1、镀锌钢板法兰连接风管的制作安装 工艺流程： 下料→倒角→压口→组装→成型→铆接法兰→按系统编号→运至现场→确定标高→制作吊架→设置吊点→安装吊架→风管就位→找平找正 技术要求： (1)空调送回风系统和通风系统采用镀锌钢板风道，法兰连接。采用镀锌镙栓和螺母连接。 (2)风管道镀锌钢板厚度按《通风与空调工程施工质量验收规范》（GB50243-2002）要求进行， (3)风管连接板材拼接的咬口缝应错开，不得有十字型拼接缝。 (4)送排风、空调系统风管法兰的螺栓一及铆钉孔的孔距不大于150mm；正压送风法兰连接的螺栓一及铆钉孔的孔距不大于100mm；风管法兰的四角部位要设有螺栓。 (5)送排风、空调系统镀锌钢板风管边长大于800mm，管段长度大于
1250mm或单边面积大于1.2m2，正压送风风管边长大于800mm，管段长度大于1250mm或单边面积大于1.0m2，均应采取加固措施。风管的加固可采用楞筋、立筋、角钢（内外加固）、扁钢、加固及加固筋和管内支撑等形式。其加固要符合工程质量验收规范的要求。(6)风管与配件的咬口缝紧密、宽度一致，折角平直，圆弧应均匀，两端面平行。风管无明显扭曲与翘角，表面平整，凹凸不大于10mm。 (7)风管外边长的允许偏差：当小于等于300mm时，为2mm；当大于300mm时，为3mm。管口平面度的允许偏差为2mm，风管两条对角线长度之差不大于3mm。 (8)风管法兰的焊缝应熔合良好、饱满、无假焊和孔洞；法兰平面度的允许偏差为2mm，相同规格法兰的螺孔排列应一致，具有互换性。 (9)风管与法兰采用铆接连接，铆接要牢固，没有脱铆和漏铆情况；翻边平整、紧贴法兰，宽度一致，且不小于6mm；咬缝与四角处不应有开裂与孔洞。 (10)风管安装的位置、标高、走向应符合设计图纸要求，不得随意更改其有效截面积。 (11)在风管需要穿过封闭的防火、防爆的墙体或楼板时，要设预埋管或防护套管，钢板厚度不小于1.6mm。风管与防护套管之间，用不燃且对人体无危害的柔性材料封堵。 (12)风管安装时管内严禁其他管线穿越，风管安装前，要清除内外杂物，并作好清洁和保护。 (13)连接法兰的螺栓均匀拧紧，螺母在同一侧。风管接口的连接严密、
中央空调施工技术交底 为了保证空调工程的施工质量，统一各班组安装标准，因此对施工的各个工序进行技术交底，严格监控。 一、设备安装 1、空调主机的安装位置应方便检修，且不影响其使用功能，特别是散热； 2、空调主机的机座统一用10号槽钢制作； 3、风机盘管应贴板安装，斜面的安装标高为下底3000mm左右或根据样板房施工； 4、风机盘管的安装位置距墙150mm，距窗200mm，后面有管道的距墙300mm； 5、每一户别墅的空调主机及风机盘管的编号必须抄写正确，随机资料保存完好； 6、搬运及安装时不能损坏设备，特别是主机外壳漆、翅片和风机盘管的凝结水盘、窝壳、叶轮等； 7、风机盘管的接线盒、凝结水管接口、进出水接口必须在同一方向，便于以后检修；风机盘管接回风管的，必须在回风管上开检查孔； 8、设备的安装位置要正确，要安平装正； 二、风系统
1、回风箱的制作应符合要求，压条要上好，保温良好；安装时不得弄坏保温材料； 2、回风箱与风机盘管铆接时，回风箱必须要上正，不得歪曲、搓角； 3、法兰焊接不应有漏焊，孔洞，法兰对角误差小于3MM，平整度误差小于2MM，法兰螺孔及铆钉孔距规定为120MM，法兰刷油漆前必须除去焊渣，再刷二次红丹； 4、风管封头采用窝扣方式，风嘴（0.05米）采用铆接，每处都要打密封胶，法兰铆接时，风管翻边不得小于6MM，并且四边要一致； 5、风管下送风必须设挡风板，风嘴要钝边； 6、客厅风管的安装两台风机盘管应一致，风管与风机盘管用防水软帆布连接，长度为200mm，用单法兰压接； 7、主卧室风管的安装（侧送侧回），送回风口应在同一平面上； 8、斜屋面标高超过2800mm的侧送下回安装的风机盘管，其送风口需安装45度（角弯）风管； 9、风管制作好后，必须先报验，再保温安装； 三、水系统 1、 PP-R管热熔时缩径必须小于3%，安装必须符合厂家的技术要求； 2、管道穿墙必须加套管，De25和De32用PUC70套管； De40、De50 和 De63用PUC110套管；De75和De90用PUC133套管； 3、管道支架在室内用L30角钢，面漆刷铝粉漆；在室外用L40角钢，面漆刷黑漆；
通风与空调施工技术交 底 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
技术交底书 XXXX6XX19-02-XX-XX-0 第页/共页保存部门：保管人： 通风及空调施工技术要求 为了保证施工质量，各施工班组要严格按施工规范要求、设计要求进行施工。 一、风管的加工制作
1、认真核对施工图纸，确定风管的规格、长度、板材厚度进行加工制作。 2、矩形风管镀锌钢板选用规格、法兰规格及螺丝如下表 3、排烟风管板材厚度规格加大一级。 4、风管板材拼接的咬口缝应错开，不得有十字型拼接缝。 5、风管法兰的螺栓及铆钉空的孔距不得大于150mm，矩形风管法兰的四角部位应 设置螺孔。 6、矩形风管边长大于630mm、保温风管边长大于800mm且管段长度大于1250mm时 应采取加固措施。加固框与风管的铆接应牢固、间距应均匀，不应大于 220mm。 7、风管外径或外边长的允许偏差：当小于或等于300mm时，为2mm；当大于 300mm时，为3mm；管口平面度的允许偏差为2mm,矩形风管两条对角线不应大于3mm。 8、风管法兰的焊缝应熔合良好、饱满，无假焊和孔洞；法兰平面度的允许偏差为 2mm。 9、风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象； 10、翻边应平整、紧贴法兰，其宽度应一致，且不应小于6mm；咬缝与四角处不应 有开裂与孔洞。 11、风管与法兰采用焊接连接时，风管端面不得高于法兰接口平面。 12、与风管连接的柔性短管长度一般为150～300mm，连接牢固严密，进气口比出气 口要紧些。 13、连接法兰的螺栓应均匀拧紧，其螺母在同一侧。 14、风口尺寸允许偏差mm
施工技术交底记录(质量) 编号:
坡度、管径大小等要求,用22号钢线或棉线在管道得首、末端及吊架型钢得吊孔中心位置上拉直绷紧,结合吊卡间距实际测量计算后,才能进行中间型钢吊架、吊杆得制作。 ②支架宜用砂轮切割机进行下料。 ③支吊架开孔应采用钻孔或冲孔,不得采用气焊割孔,吊杆、管卡等部件得螺纹可采用机械套丝机及板牙扳丝。 ④支吊架组对焊接过程中,应边组对边矫形、边点焊边连接,直至成型,经点焊成型得支、吊应用标准样板进行校核,确认无误后方可正式焊接。焊缝必须饱满,保证具有足够得承载能力,外观检查应无漏焊、裂焊等缺陷,焊接后应对焊接变形进行矫正。 ⑤支吊制作完成后,必须除锈与清理焊渣,并及时涂刷防锈漆作防锈处理。 ⑥支吊架得安装位置应正确,与管道接触紧密、牢固、可靠,吊架、吊杆应垂直安装。固定在建筑结构上得管道支吊架不得影响结构得安全,当固定在空心砖墙上时,严禁使用膨胀螺栓。 (3)管道制作安装 A、套管制作安装 ①套管管径应比穿墙板得干管、立管管径大1-2号,保温管道得套管应留出保温层间隙。镀锌铁皮套管适用于过墙支管,要求卷制规整,咬口接缝,套管两端平齐,剔除毛刺,管内外须防腐。位于混凝土墙、楼板内得套管应在钢筋绑扎时放入,可点焊或绑扎在钢筋上,套管内应填以松散材料,防止混凝土浇筑时堵塞套管。对有防水要求得套管应设止水环,套管应安装牢固、位置正确、无歪斜。 ②管径小于DN80采用镀锌钢管、丝扣连接;管径大于或等于DN80采用无缝钢管、法兰或焊接连接。冷冻水系统无缝钢管与镀锌钢管连接处使用法兰连接。采用聚乙烯系列塑料管连接时,严格按照塑料管热熔焊接工艺来操作,不经专业培训人员不得上岗操作,以免焊接工艺问题造成漏水、缩经瘦径、甚至死路等情况发生。 管道下料后套丝前,应先用所属管件试扣。管道管件上好后,应进行管道调直。管道弯曲时,弯曲半径应符合: 热弯时,不小于管道外径得3、5倍; 冷弯时,不小于管道外径得4倍; 冲压弯头,弯曲半径不小于管道外径。 B、干管安装

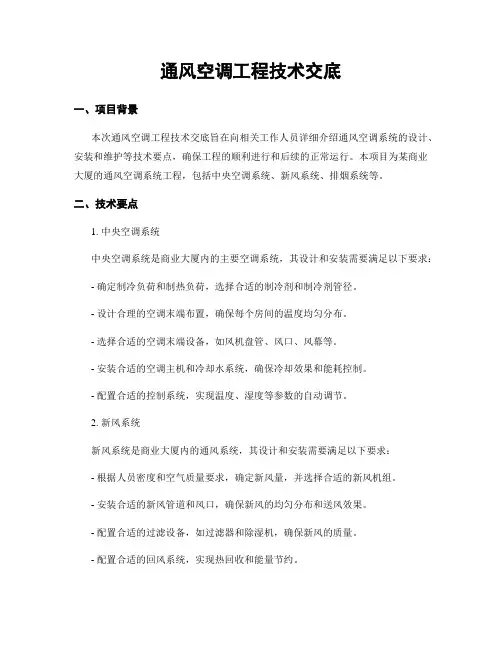

通风空调节能工程技术交底 施工企业:XXXX公司No :(津建安表22) 丄.通风与空调节能系统 1.1空调风系统 1.1.1舒适性空调区域 本工程舒适性空调区域送风采用定风量系统。一楼接待大厅、交易大厅、大空间休息区等采用低速风道全空气系统，气流组织采用上送上回方式，空调风管贴梁安装；小型办公室、会议室、培训教室等区域设置风机盘管加新风系统，气流组织采用上送上回或侧送上回方式;各楼层分别设置新风机房，新风管布置在走道吊顶内，新风支管接入风机盘管送风支管或侧送风口处，贴梁安装。交易大厅、开敞休息厅选用新风热回收空调箱，以便节能。 1.1.2机密机房 数据机房空调采用铺设架空地板下送风吊顶回风，UPS机房采用风帽上送风自然回风。 1.2空调水系统 1.2.1舒适性空调部分本楼以自用办公为主，空调水系统为一次泵变水量双管制系统空调冷(热)水系统分为3个回路，研发中心办公用房水系统(GL1/HL1.DN300),水管通过—层连廊架空铺设；数据机楼办公用房水系统(GL2/HL2.DN125 ),水管通过地下竖井直通办公楼层；备用交易大厅楼水系统(GL3/HL3.DN150 ),水管通过制冷机房直埋至交易大厅楼
空调水井。 1.2.2机房精密空调部分空调水系统为一次泵变水量双管路异程互为备用管路系统。
空调冷水系统分为3个回路，通过水井通至各机房楼层。 空调管井一：供水管KA (B) 1-1.DN300 ；回水管KA (B) 2-1.DN300;空调管井二:供水管KA (B) 1-2.DN200 ；回水管KA (B) 2-2.DN200;空调管井三：供水管KA (B) l-3,DN200 ；回水管KA (B) 2-3,DN200o 2.3 节能保温 空调水管、分水器、集水器、阀门、锅炉热水管均保温，保温材料为B丄级难燃型橡塑，管壳及板材，外压缝缠玻璃丝布，穿墙处保温不能间断。其厚度为：空调冷凝水管5 =19mm ;空调冷热水管(室内)：DN^50,5=19mm ; DN>50,6 =25mm,锅炉热水管(室外):5=32mm ; 所有风管采用不燃材料，保温材料和粘接剂采用不燃或难燃B1级材料。 2.施工部署 2.1建筑节能工程技术管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程管理，我项目部成立以项目经理为组长，项目生产副经理、项目技术负责人为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下： 组长：(项目经理)——负责组织协调工作。 副组长：生产副经理)——负责现场施工指挥、监督工作。 (安装技术负责人)——负责技术方案编制、交底。 组员：---- 现场施工管理、协调。 ——现场施工质量及细部工作落实管理。 2.2建筑节能工程施工质量保证体系 以质量求生存，求发展是我公司的质量方针，我项目部通过认真学习建筑节能工程施
Companies want to improve production, safety is the top priority. The occurrence of unsafe accidents must be stifled in the cradle. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 通风与空调工程安装安全技术交 底(标准版)
通风与空调工程安装安全技术交底(标准版)导语：企业想要提高生产，安全问题就是重中之重。如果不具备安全管理条件，企业生产就不能顺利进行。想要企业顺利生产，就要不断更新安全技术，把不安全事故的发生扼杀在摇篮中。 进入施工现场的操作人员必须戴好安全帽，扣好帽带。操作人员严禁穿硬底鞋及有跟鞋作业。 1.各工种的工人，必须熟悉和遵守本工种的安全操作规程。凡未受过安全技术教育的施工人员不得参加施工。 2.针对工作的特点、施工方法编制具体的安全技术措施，在施工前进行安全技术交底。 3.土建、装饰、安装等几个单位在同一现场施工时，必须共同拟定确保安全施工的措施。否则不许工人在同一垂直线下方工作。 4.进入施工现场应穿戴好必要的防护用品。工作服应做到三紧（袖口、腰身、裤脚），长发应入帽，不得外露。 5.在屋面、框架和管架上铺设铁皮时，不应将半张以上铁皮举得太高，以防大风吹落伤人，下班前应将铁皮钉牢或拴扎牢固。 6.吊运风管或材料时，应注意周围有无障碍物，特别注意不得碰到电线。
7.吊装风管或风机时，应加溜绳稳住，防止冲撞吊装设备及被吊装物品。 8.风管、部件或设备未经稳固，严禁脱钩。 9.不得在未固定好的风管上或架空的铁皮上站立。 10.悬吊的风管应在适当位置设置防止摆动的固定支撑架。 11.在平顶顶棚上安装通风管道、部件时，事先应检查通道、栏杆、吊筋、楼板等处的牢固程度，并应将孔洞、深坑盖好盖板，以防发生意外。 12.起吊风管、部件或设备前应认真检查工具、索具，不得使用有缺陷或损坏的工具、索具。 13.吊装风管所用的索具要牢固，吊装时应加溜绳稳住，与电线应保持安全距离。 XX设计有限公司 Your Name Design Co., Ltd.
风管制作工程技术交底记录 一、施工工艺要求： ①根据设计要求、图纸会审纪要、施工规范等技术文件、结合现 场实测数据绘制成风管加工草图。 ②制作得材料应符合设计要求，并应具有出厂合格证或质量保证书，还应符合下列要求： 板材表面应平整、厚度应均匀，无凸凹及明显得压伤现象，并不得有裂纹，砂眼、结疤、刺边及锈蚀等。 型钢应等型、均匀、不得有裂纹、气泡、凹穴等缺陷。 ③按设计图纸要求得尺寸进行风管加工制作。 制作金属风管，板材得拼接咬口与园形风管得闭合咬口可采用单咬口。钢板厚度≤1、2mm时，采用咬接；＞1、2mm时可用焊接； ④风管与配件表面应平整，园弧均匀，纵向接缝应错开；咬口缝应紧密，宽度均匀；焊缝应作外观检查，不应有气孔，砂眼、夹渣、裂纹等缺陷；严禁有烧穿、漏焊等缺陷。 ⑤制作金属风管与配件、外径或边长得允许偏差：≤300mm时为-1mm；＞300mm时为-2mm。其中制作法兰，园形法兰内径或矩形法兰内边尺寸允许偏差为+2mm，不平度不应大于2mm。 ⑥风管法兰螺栓及铆钉得间距不应大于150mm。 ⑦矩形风管边长大于或等于630mm与保温风管边长大于或等于800mm，其管段长度在1、2m以上均应采取加固措施。 ⑧风管上得测定孔应按设计要求得部位在风管安装前装好，结合处应 严密牢固。 交底人：被交底人： 年月日年月日 风管部件制作工程技术交底记录 二、施工工艺要求：
①阀门得制作应牢固，调节与制动装置应准确、灵活、可靠，并标明阀门得启闭方向。 ②止回阀阀轴必须灵活，阀板关闭应严密，铰链与转动轴应采用不易锈蚀得材料制作。 ③防爆系统得部件必须严格按照设计要求制作，所用得材料，严禁代用。 ④罩类制作尺寸应准确，连接处应牢固，其外壳不应有尖锐得边缘。 ⑤风帽得形状应规整，旋转风帽重心应平衡。 ⑥制作柔性短管得材料应符合设计要求。柔性短管得长度一般为150至250mm，其接合缝应牢固严密，并不得作为异径管使用。 ⑦导流片尺寸及弧度应准确，不得扭斜，铆接叶片应牢固。 ⑧支、吊、托架应平整、焊缝应饱满、牢固，抱箍得圆弧应均匀。 交底人：被交底人： 年月日年月日 风管及部件安装工程技术交底记录 三、施工工艺要求： ①按施工方案组织劳动力、搭好脚手架、准备好螺栓、垫片等安装辅助材料及安装新使用得工具。 ②支架敷设 支架应按照《全国通用采暖通风标准图集T616》进行制作。支、吊、托架间距应符合设计要求。支、吊、托架得固定一律采用膨胀螺丝进行固定； 风管转弯处两端加设支架； 风管穿楼板与穿屋面处，应加固定支架； 风管始端与通风机、空调器及其她振动连接得风管与设备得连接应设支（吊）架； 干管上有较长得支管时，则支管上必须设置支、吊、托架，以免干管承受支管得重量而造成破坏现象； 悬吊得风管应在适当处设置防止摆动得固定点；

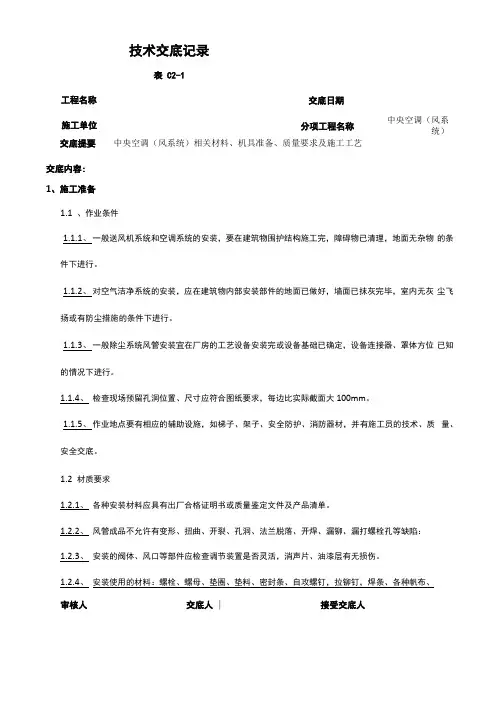

一、施工准备 （一）、作业条件 1、一般送风机系统和空调系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。 2、对空气洁净系统的安装，应在建筑物内部安装部件的地面已做好，墙面已抹灰完毕，室内无灰尘飞扬或有防尘措施的条件下进行。 3、一般除尘系统风管安装宜在厂房的工艺设备安装完或设备基础已确定，设备连接器、罩体方位已知的情况下进行。 4、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。 5、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。 （二）材质要求 1、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。 2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷： 3、安装的阀体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。 4、安装使用的材料：螺栓、螺母、垫圈、垫料、密封条、自攻螺钉，拉铆钉，焊条、各种帆布、无纺布、射钉、膨胀螺栓应符合产品质量要求。 （三）工器具 主要工器具有：手锤、电锤、手电钻、手锯、电动双刃剪、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、手剪、倒链、高凳、大绳、尖冲、射钉枪、刷子等。 二、质量要求 （一）送、排风，防排烟，除尘系统 1、主控项目 （1）在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1.6mm。风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。 （2）风管安装必须符合下列规定： 1）风管内严禁其他管线穿越； 2）输送含有易燃、易爆气体或安装在易燃、易爆环境的风管系统应有良好的接地，通过生活区或其他辅助生产房间时必须严密，并不得设置接口； 3）室外立管的固定拉索严禁拉在避雷针或避雷网上。 （3）输送空气温度高于80℃的风管，应按设计规定采取防护措施。 （4）风管部件安装必须符合下列规定： 1）各类风管部件及操作机构的安装，应能保证其正常的使用功能，并便于操作； 2）斜插板风阀的安装，阀板必须为向上拉启；水平安装时，阀板还应为顺气流方向插入； 3）止回风阀、自动排气活门的安装方向应正确。 （5）防火阀、排烟阀（口）的安装方向、位置应正确。防火分区隔墙两侧的防火阀，距墙表面不应大于200mm。 （6）手动密闭阀安装，阀门上标志的箭头方向必须与受冲击波方向一致。 （7）风管系统安装完毕后，应按系统类别进行严密性检验，漏风量应符合设计与风管必须通过工艺性的检测或验证，其强度和严密性要求应符合设计或下列规定：1）风管的强度应能满足在1.5倍工作压力下接缝处无开裂；
实用文档 广州市轨道交通二、八号线延长线盾构四标段土建工程中央空调安装施工方案 编制： 审核： 审定： 广州市盾建地下工程有限公司 二0一四年一月
目录总述 第一章：编制依据 第二章：工程概况 第三章：施工目标及现场组织机构 第四章：施工部署 第五章：施工准备 第六章：施工计划 6．1施工进度计划 6．2劳动力计划 6．3机具使用计划 6．4主要施工材料计划 第七章：施工方案 第八章：安装工程应注意事项 第九章：材料采购内控措施 第十章：工程质量保证措施 第十一章：安全生产保证措施 总述
空调工程是现代化工业与民用建筑不可缺少的部分，在国民经济中占有重要的地位。制冷设备长期安全经济运行，安装质量是一个很重要的方面。我公司不仅依托优良产品的优势，更有从事空调工程安装丰富经验的技术人员、管理人员和施工人员。为了提高系统施工管理水平，科学地安排施工程序，在保证质量的基础上，缩短工期，加快工程进度，特编制此方案。明确施工任务的目标及主要施工技术方法和相应的保证措施，并以最佳的施工班子，精心组织、科学管理采取有效的技术措施，进一步完善落实质量保证体系。我们对该项工程建设单位明确承诺，以优良的工程质量，最科学的施工方法，高效率按期竣工，做好文明施工，环境保护，全面完成此项工程任务。 第一章：编制依据 1.1国家及地方现行有关图集、规范、标准。 1.2设计空调施工图（依据设计院空调图纸） 1.3国家现行有关法规 1.4 **********************中央空调系统安装、调试工程有关说明 第二章：工程概况 2.1工程概况：********************楼，框架结构，共三层。该工程空调系统为新风加风机盘管中央空调系统，系统包括空调设备、水、风系统的安装调试及售后服务的内容。甲方提供理想工作面后工期为两周，工程质量必须符合国家质量验评标准。 2.1.1工程名称：*********************** 2.1.2建设单位：*************************** 2.1.3设计单位：区设计院 2.1.4建筑面积：2860㎡
暖通技术交底内容 一、熟悉图纸、施工工序的确定 1、施工人员首先熟悉、审阅图纸内容，仔细研读设计施工总说明，充分 体会和理解设计思想及施工要求。 2、认真阅读平面图、原理图、系统图及详图，确定图纸与设计施工说明 有无矛盾，内容是否齐全、规格是否明确。通过此过程应对工程形成总体印象。 3、通过熟悉图纸确定与单位工程施工有关的一切准备工作。 4、按照施工说明，按图施工，合理地分配工序，与相关专业工种交叉施 工。 二、中央空调系统设备材料 1、无缝钢管采用上海宝钢；镀锌钢管采用劳动牌； 2、空调凝结水管采用中财牌； 3、橡塑保温管、橡塑保温板采用华美牌； 4、各种阀门采用上海百得利阀门厂生产的； 5、温控开关、电动二通阀采用霍尼威尔品牌； 6、材料进场前必须先送样品验审合格。 三、主要部位的施工方案和施工措施 1、管道施工工艺流程 材料准备→管道支架制作与除锈→刷防锈漆→管道尺寸测量预制→ ↓ 确定管道位置→孔洞复核→支架安装 主、干管安装→支架安装→与设备等连接→管道试压→管道冲洗→防腐保温→管道系统运行 2、施工方法和措施 （1）、所有供、回水管，管径＞32mm时，采用无缝钢管焊接；管径≤32mm时，采用镀锌钢管丝扣连接；凝结水管均采用U—PVC给水管。
（2）、各系统管道安装时，应考虑在最高点设排气阀，最低点设临时排放口便于系统吹洗。 （3）、管道穿过墙体和楼板处应设套管，套管比管道大2号为宜，保温管道其套管里面应填塞阻燃的绝热材料，必须填密实。 （4）、管道支、托、吊架选用形式和设置间距必须符合国家相关施工及验收规范。 （5）、管道螺纹套制要规范饱满，松紧适度，管件上好后外露2～3余扣，及时清除麻丝。 （6）、本工程空调水系统管道，直径＞32mm的采用焊接方式。焊接人员持证上岗，焊接设备、工具应安全可靠，焊条使用前应进行烘 干。 （7）、管道焊接连接时，应根据钢管的壁厚，在对口之间留有1.5～ 3.0mm的间隙,并按规范规定坡口,焊接应平整、饱满、焊波应均匀一 致。 （8）、焊件焊后，焊工应进行焊口自检，焊缝加强面宽度和高度应符合规范规定，焊瘤、飞溅、药渣等应及时清除。 （9）、镀锌钢管与无缝钢管连接时，不得把镀锌钢管直接焊接在无缝钢管上，应 先焊带内螺纹的焊接钢束节进行转换。 （10）、凝结水管安装应有适当的坡度，并按规范、设计、设备的说明书设置水封。 3、阀门、法兰及附件安装 （1）、本工程管径≤50的阀门采用截止阀；管径＞50的阀门采用蜗轮蝶阀。 （2）、阀门、法兰安装前应检查规格、型号是否符合规定要求，安装时不允许出现强力连接。 （3）、法兰、孔径、孔数、孔距、内外径应与阀门本体法兰一致，法兰厚度规格，紧固螺栓直径、长度符合规范要求，螺栓外露长度为螺栓直径的1/2～1/3。 （4）、管道法兰知用石棉衬垫。
一.设备安装施工程序与工艺方案： 施工前：确定施工围→制作施工图 施工中：安装室机→冷媒配管安装→安装室外机→气密试验→真空干燥→布线→冷凝水配管→保温→追加充填冷媒→试运转及调节→交付使用说明书； 注意事项： 1）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在 i ≥0.01，同时也必须考虑绝热管的厚度）。 2）冷媒管的通孔直径应考虑绝热材料的厚度（最好气管和液管双排并列）。 二.在施工中有时需要变更，如果变更后有打洞时，应核准应开洞孔的位置及尺寸，无误后在要打洞孔的墙板上标出所开洞孔的大小，确认对建筑物结构无影响后才能进行打孔作业。管线过墙洞，采用开孔机打孔。若不适宜开孔机打孔的墙壁在征得业主同意后方可用其他方式打孔。孔的大小以可以穿过管线（含保温层）为准。管线穿过墙体或楼板处应设套管，管道的焊缝不得设于套管，套管应与墙面或楼板平齐，但应比地面高出 20㎜，管道与管套的空隙应用隔热或其它难燃材料填塞，不得将套管作为管道的支持，也不得将管道焊口安装在套管。对于开洞形成的垃圾，应做到随做随清，保持施工现场的清洁。 三、室机安装 操作步骤：测定安装位置→标识安装位置→安装悬吊支架→安装室机 （1）关于室机安装的说明 所有设备的规格、型号、技术参数应符合设计要求和产品性能指标。吊支架必须足以承受室机的重量并严格按照室机技术安装手册来执行。 ①室机设备的搬运和吊装：设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。
②室机应采用弹性减震吊环吊装，室机下垫橡胶减震两层。 ③室机位置应充分考虑如下因素 a、安装空间的高度确定。 b、室气流组织问题。 c、吊顶空调机的安装空间确定。 d、空调与室气流组织问题。 f、吊顶空调机的安装空间确定。 g、空调与室吊顶造型与灯具等的协调。 h、要求室机水平安装。（水平度在±2mm 之） 要点：①悬吊支架必须足以承受室机的运行重量；②安装前必须检查并核对设备型号；将检查情况填入设备开箱检查记录表。③注意校正主要的设备（主要是管道的布置和走向）；④应留有足够的空间以供综合维修用；⑤应留有一检修孔，尺寸为不小于 400×400；⑥装室机时应保证有足够的冷凝水管位置。 （2）、支、吊架制作技术要求 1)管道支、吊架、支座的制作按照图样要求进行施工；2)安排统一加工，形式一致；3)型钢采用机械下料，不得采用气（电）焊进行切割和开孔处理；4)型钢采用机械钻孔，不得采用气（电）割孔；5)管道支、吊架支座的焊缝高度不得小于焊件最小厚度，并不得出现漏焊、夹渣或焊缝裂纹等缺陷； （3）、支、吊架安装技术要求 1)首先根据设计要求确定始、末端固定支架的位置；2)再根据管道的设计标高，把同一水平面直管段的支架位置画在墙上或柱上，根据两点间的距离和斜度大小，算出两点间的高度差，标在始、末端支架位置上；3)在两高差点拉一根直线，按照支架的间距在墙上或柱上标出每个支架的安装位置；4) 支架材料及固定方式：25×4mm 镀锌扁铁或 30×3mm 角钢。 5）水平管（铜管）支、吊架间隔如下： 标称间隔 φ20 以下 1.0m φ25－40 1.5m φ50 2.0m 注意：铜管不能用金属支托架夹紧，应在自然状态下，通过保温层托
广州市轨道交通二、八号线延长线盾构四标段土建工程中央空调安装施工方案 编制： 审核： 审定： 广州市盾建地下工程有限公司 二 0 一四年一月
目录总述 第一章：编制依据 第二章：工程概况 第三章：施工目标及现场组织机构 第四章：施工部署 第五章：施工准备 第六章：施工计划 6． 1施工进度计划 6． 2劳动力计划 6． 3机具使用计划 6． 4主要施工材料计划 第七章：施工方案 第八章：安装工程应注意事项 第九章：材料采购内控措施 第十章：工程质量保证措施 第十一章：安全生产保证措施
空调工程是现代化工业与民用建筑不可缺少的部分，在国民经济中占有重要的地位。制冷设备长期安全经济运行，安装质量是一个很重要的方面。我公司不仅依托优良产品的优势，更有从事空调工程安装丰富经验的技术人员、管理人员和施工人员。为了提高系统施工管理水平，科学地安排施工程序，在保证质量的基础上，缩短工期，加快工程进度，特编制此方案。明确施工任务的目标及主要施工技术方法和相应的保证措施，并以最佳的施工班子，精心组织、科学管理采取有效的技术措施，进一步完善落实质量保证体系。我们对该项工程建设单位明确承诺，以优良的工程质量，最科学的施工方法，高效率按期竣工，做好文明施工，环境保护，全面完成此项工程任务。 第一章：编制依据 1.1 国家及地方现行有关图集、规范、标准。 1.2 设计空调施工图（依据设计院空调图纸） 1.3 国家现行有关法规 1.4 **********************中央空调系统安装、调试工程有关说明 第二章：工程概况 2.1 工程概况： ********************楼，框架结构，共三层。该工程空调系统为新 风加风机盘管中央空调系统，系统包括空调设备、水、风系统的安装调试及售后服务的内容。甲方提供理想工作面后工期为两周，工程质量必须符合国家质量验评标准。 2.1.1 工程名称： *********************** 2.1.2 建设单位： *************************** 2.1.3 设计单位：区设计院
