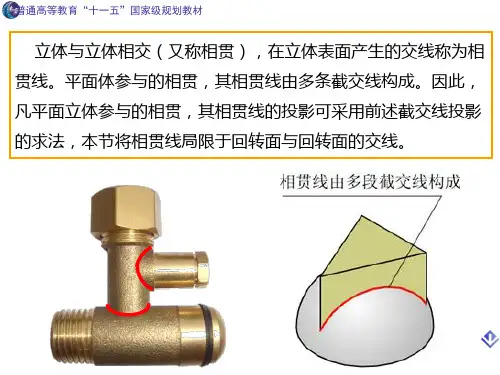

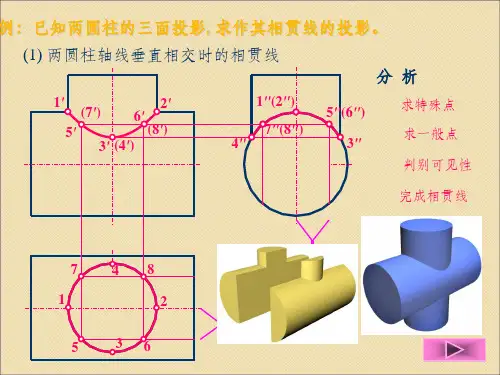

圆柱与圆柱求相贯线
四棱锥与四棱柱求相贯线
三棱柱与圆柱求相贯线
三棱柱相交求相贯线
中南大学网络教育课程考试（专科）复习题参考答案 工程制图 一、填空题： 1.根据投射线的类型，投影法可分为中心投影法和平行投影法。 2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。 3．多面正投影图是工程中应用最广泛的一种图示方法。 4.点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。 ②点的正面投影与点的侧面投影的连线垂直于OZ轴。③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。 5.在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。 6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。 7.空间两直线互相平行，则它们的同面投影也一定平行。 8.空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直 线空间交点的同面投影。 9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。 10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。 11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在 平面内取线，又须先在平面内取点。 12.直线与平面的相对位置有_平行__、相交_和_垂直___。 13.直线与平面相交求交点的方法有积聚性法和辅助线法。 14.平面与平面的相对位置有_平行__、相交_和_垂直。 15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。 16在换面法中，新投影面的设立要符合下面两个基本条件 ①新的投影面必须与空间几何元素处于有利于解题的位置。 ②__新的投影面必须垂直于原有的一个投影面 __ 。 17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。 18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_ 投影面垂直面__，再将投影面垂直面变换为投影面平行面。 19.在一般情况下，平面体的相贯线是封闭的空间折线。 20.相贯线可见性判定原则是：_当两立体的相交表面都可见时，交线才可见____。 21.在一般情况下，两曲面体的相贯线是封闭的空间曲线。 22.求两曲面体表面相贯线的一般方法是辅助平面法_，选用辅助面的原则是使辅助截交线 的投影为直线_ 和 __圆_。 23. 图样的比例是指图形与其实物相应要素的线性尺寸之比，它的种类有原值比 例、放大比例和缩小比例三种。 24.组合体多面正投影图读图的基本方法有 1. 将已知的各投影联系起来阅读 2. 运用形体分析读图 3．运用线面分析读图
《工程制图》学习方法 --机电工程学院 引言：《工程制图》是我们机械专业学生的必修技术基础课程，是其它后续专业课的基础。所以它对我们的重要性不言而喻。经过了一个多学期的学习，作为学习委员的我有好多经验和心得可以和大家进行交流和体会。 一、基础视图部分 1.对课程的认识 《工程制图》是我们机械专业学生以及其他理工科专业学生的必修技术基础课程，是其它后续专业课的基础。本课程的学习，对正投影的基本理论及其应用，机械图样的绘制和阅读等有一个比较深入的了解。利用基本理论和基本定理，对空间几何问题进行分析和求解作图。利用线面分析法和形体分析法，对组合体、零件、装配体进行分析和作图。并为图解实际的机械问题打下良好的基础。 2.经过课程学习后要具备的能力 我们做为未来的工程技术人员，通过本课程的学习，我感觉自己熟练地掌握这一技术语言，具备绘制和阅读工程图样基本能力。我们在工程制图的学习过程中，渐渐地养成了以下几种能力。 1)绘制和阅读工程图样的基本能力； 2)解决空间几何问题的图解能力，以及将科学技术问题抽象为几何问题的初 步能力； 3)空间构思能力、分析能力和表达能力； 4)计算机绘图的基本技能方法； 5)耐心细致的工作作风和严肃认真的工作态度。
4.学习方法和注意的问题 1)要紧密联系前面所学习过的点、线、面的投影性质，熟记平面立体、曲 面立体的投影特点；进而理解和掌握用平面截切圆柱、圆锥、圆球的 截交线形状；相贯线的弯曲方向及特殊情况下的相贯线； 2)要熟习掌握以下基本作图方法：平面立体、曲面立体表面上取点、取线 的作图方法；截交线的作图方法；相贯线作图中的表面取点法和辅助 平面法。 3)熟习掌握求截交线和相贯线的分析方法，以便在作图前预见到截交线和 相贯线的投影特征，同时，熟练掌握其作图步骤。由于学习中仅要求 掌握某一曲面立体处于特殊位置时的立体相贯，因而，相贯线的投影 必有一个或两个具有积聚性；截平面也限于特殊位置，因而截交线的 投影也有一个或两个具有积聚性。 4)作为基本知识和基本作图方法以后，具体作图时须时常联系已经学习过 的知识，如：三面投影中，X、Y、Z坐标之间的关系、“三面共点的 原理、影响相贯线的三个主要因素——相交物体表面性质、相对位置 和大小，求出截交线和相贯线后，要整理轮廓线，认真检查作图结果。 5)作相贯线的题目比较困难，只要掌握基本作图原理和作图方法，掌握一 般的规律，学会归纳，问题就会变得简单一些。两曲面相贯不外乎有 柱——柱、柱——锥、柱——球、锥——锥、锥——球、球——球等 情况。当选用投影面平行面为辅助平面时截切曲面立体所得的截交线 为最简单。还要熟记一些典型表面相贯线的特点，善于运用对比的方 法和运动的观点分析和想象相贯线形状的变化规律。具体作图时，将 特殊点标明，至少求两个一般点，方能更准确地画出相贯线的弯曲情 况。
《道路工程识图与绘图》试题2 一、选择题。（每小题1分，共10分） 1.圆球体的正中心开通一个正方形的孔，其表面交线的投影包括（）。 A. 完全是直线 B. 完全是曲线 C. 直线和曲线 D.都是正方形 2.正平线应平行于（）投影面。 A. 正面 B. 水平面 C. 侧立面 D. 任意面 3.投影面的垂直线有（）种。 A.一种 B.两种 C.三种 D.四种 4.同坡屋面的斜脊之间的夹角应为（）。 A. 30° B. 45° C. 60° D. 90° 5.国家标准规定的图幅规格有（）种。 A. 三种 B. 四种 C. 五种 D. 六种 6.道路路基的横断面图有（）种形式。 A. 一种 B. 两种 C. 三种 D. 四种 7.道路路线工程图中的里桩号一般以（）为单位进行编号。 A. 100毫米 B. 100厘米 C. 100米 D.1公里 8.剖面图中的剖面符号用（）绘制。 A. 粗实线 B.细实线 C.虚线 D.中实线 9.标注尺寸时所应用的起止符号应绘制（）mm。 A. 5mm B. 4mm C. 3mm D. 2mm 10.绘制投影图的规律是（）。 A.长对正 B.宽相等 C.高平齐 D.长对正、高平齐、宽相等 二、完成下列各题。（每小题5分，共10分） 1. 作正垂线AB = 30mm，点B在V面上，完成该直线的三面投影。 a' 2.求两平面的交线，并判别可见性。 2.求两平面的交线，并判别可见性。
e b d c f a b 'f'e ' d ' a' c ' 三、求作下列立体的截交线。（每小题6分，共12分） 1. 求作切割四棱柱的H 、W 面投影。 2.求作开槽圆柱表面截交线的 H 、W 面投影。 四、根据立体图绘制其三面投影图，并按1：1标注尺寸, （ 具体数值从图中量取）。（18分）
《公路工程识图与绘图》试题库 一、单选题：（共1-60题。下列各题A、B、C、D四个选项中，只有一个选项是正确的，请 将正确选项字母编号填在括号内。） 1. 道路工程制图标准中规定图纸的会签栏一般在（）。 A．图纸右上角及图框线内B．图纸左下角及图框线外 C．图纸右下角及图框线外D．图纸左下角及图框线内 2. 水位符号应由数条上长下短的细实线及标高符号组成。细实线间的间距宜为（）。 A．2mm B．3mm C．1mm D．4mm 3. 将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S方向投射到选定的一个投影P上，所得到的投影称为（）。 A．标高投影图B．正投影图C．轴测投影图D．透视图 4. 一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（）。 A．400 B．2000 C．10000 D．200 5. 标高符号“小三角形”的高约为（）。 A．1mm B．5mm C．4mm D．2-3mm 6. 粗实线一般用途为（）。 A．可见轮廓线B．主要可见轮廓线C．不可见轮廓线D．图例线 7. 人行横道线应采用数条（）间隔的平行细实线表示。 A．1～2mm B．3～4mm C．1～5mm D．2～3mm 8．混凝土是由（）和水按一定比例拌和，经搅拌、成型、养护硬化后得到的 一种人工石材。 A．水泥、石子、粘土B．粘土、石灰、砂 C．石灰、水泥、砂D．水泥、砂、石子 9. “φ8@200”没能表达出这种钢筋的（）。 A. 弯钩形状 B. 级别 C. 直径 D. 间距 10. 正六棱柱的棱线垂直于正投影面时，其正面投影为（）。 A．正四边形 B. 正五边形 C. 正六边形 D. 三角形 11．以下是用中心投影法形成的图形是（） A．轴测图B．镜像投影图C．平面图D．透视图 12. 已知物体的主、俯视图，正确的左视图是（）图。 A B C D 13. 三视图的投影规律为：长对正、高平齐、（）。 A．宽对正B．高对正C．宽相等D．长相等 14. 三角形平面的三个投影均为缩小的类似形，该平面为（） A．水平面B．正平面C．侧平面D．一般位置平面 15. 在工程图样中，画尺寸线应采用的线型为（）。 A．细虚线B．细实线C．粗实线D．粗虚线
第10章给水排水工程图
第9章给水排水工程图 9.1 概述 给水排水工程包括给水工程、排水工程和建筑给水排水工程三个方面。建筑给水排水工程是指建筑给水、建筑排水、热水供应、消防用水及屋面排水等工程。 建筑给水排水工程图是用来表示民用建筑内部的厨房、浴厕及工业建筑中锅炉房、澡堂、化验室以及需要用水的车间等各卫生器具、设备、管道及其附件的类型、大小、在建筑物内的安装位置及安装方式的图样。它主要包括管道平面布置图、管道系统轴测图、安装详图、图例及施工说明等。 建筑给水排水施工图中常用的图例见表9－1～9－6所示。在给水排水施工图中，许多的器具和设备都是用图例来表达的。对于标准产品，须在图例中注明标准详图的图号或者产品规格。 表9－1 管道连接图例 表9－2 管道图例
表9－3 管道附件图例 表9－4 给水配件图例
9.2 建筑给水工程图表9－5 卫生设备图例 表9－6 其他图例
9.2.1 建筑给水管道的组成 建筑给水管道一般由下列各部分组成（图9－1）。 1、引入管； 2、水表； 3、干管； 4、立管； 5、支管； 6、用水设备。 9.2.2 建筑给水的布置方式 1、直接供水方式（图9－1（a）） 2、设置水箱的供水方式 3、设置水箱和水泵的供水方式（图9－1（b）） 4、分区供水方式（图9－1（c））
9.2.3 建筑给水管道的布置原则： 1、保证供水安全，力求管线简短，平直。 2、使用方便，避免或者尽量减小与建筑，结构框架，暖通，电气各方面的矛盾。 3、便于施工，便于使用中的维护与管理。 9.2.4 建筑给水管道平面布置图的内容 1、比例和线型 建筑给水管道平面图的比例，可以采用与房屋建筑平面图相同的比例，一般为1：100的比例来绘制。如果卫生设备或管线布置比较复杂的房间，用1：100的比例不能够表达清楚时，可用较大一些的比例如1：50来作图。 管道平面图中重点突出给排水的管道布置和卫生设备，，这些内容要用粗实线绘制；房屋建筑只是一个辅助内容，所以房屋的平面图用细实线绘制。 2、管道平面图的数量和图示范围 由于底层室内管道与户外管道相连，底层管道平面图要求单独绘制一个。
《道路工程制图与识图》课程教学大纲 一、管理信息 课程名称：《道路工程制图与识图》制定时间：2016.11.06 课程代码：所属系部： 制定人：批准人： 二、基本信息 学分：课程类型：专业技术基础课 学时：64 先修课：无 授课对象：初中起点中职学生后续课：《建筑CAD》 三、课程设计 1.课程目标设计 （1）能力目标 通过学习，使学生具备高素质劳动者和道路工程技术、造价、管理专业专门人才所必须的基本知识，能够运用所学的专业知识与技能绘制、阅读公路运输类专业图纸，掌握投影理论与表达方法，为以后的学科做好准备。 ①能够正确使用绘图工具，具有较熟练的绘图技能。 ②能够掌握建筑制图标准，正确绘制建筑工程图样。 ③能够运用投影理论，进行点、直线、平面的投影。 ④能够运用正投影原理，绘制平面体及曲面体的三面正投影，正确对形体进行表达。 ⑤能够绘制轴测投影。 ⑥能够熟悉组合体视图及工程形体的表达方法。
⑦能够熟练识读道路施工图。 ⑧能够运用道路施工图的知识绘制施工图。 （2）知识目标 ①熟悉国家建筑制图标准的有关规定。 ②掌握投影的基本理论，熟练绘制形体三视图。 ③了解制图原理，熟悉对形体的表达方法。 ④掌握道路工程构造原理和主要构造方法。 ⑤了解道路工程施工图规范，掌握道路工程施工图的读图方法与内容。 ⑥掌握道路工程施工图绘制方法与步骤。 （3）情感、态度与价值观目标 ①具有安全生产、节能环保和产品质量等职业道德和社会责任意识； ②养成认真负责的工作态度，吃苦耐劳的工作精神和一丝不苟的工作作风。 2.课程内容设计 本课程包括工程制图与工程图识读两个模块，进行课程内容设计时分为六个项目（制图基础、投影知识、形体视图、轴测投影、工程形体表达、道路工程图的识图与制图）。 本课程必修64学时，其中讲授44学时，实训20学时。教学4学时/周，共16周。
1.①平行投影法：投射线互相平行的投影法称为平行投影法。 ②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。 ③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。 ④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。 ⑤截交线：平面与立体表面相交而产生的交线称为截交线。⑥相贯线：两立体相交而产生交线称为相贯线。 ⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。 ⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。 ⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。 ⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。 ?轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。 ?轴间角：轴测轴之间的夹角称为轴间角。 ?轴向伸缩系数：轴测轴OX、OY、OZ上的线段与坐标轴O1X1、O1Y1、O1Z1上对应线段的长度比分别称为X、Y、Z轴的轴向伸缩系数。 ?基本视图：机件向投影面投射所得的视图称为基本视图。 ?局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。 ?斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。 ?剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。 ?断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。?零件图：表示零件结构、大小及技术要求的图样称为零件图。 ?装配图：表示一部分机器或部件的图样。 2.粗实线：可见轮廓线，可见过渡线。细实线：尺寸线与尺寸界线、剖面线、引出线、螺纹的牙底线、重合断面的轮廓线。细虚线：不可见轮廓线。细点画线：轴线、对称线、中心线、齿轮的节圆。波浪线：断裂处的边界线、视图与剖视的分界线。 3尺寸的组成：一般由尺寸界线，尺寸线、尺寸线终端和尺寸数字等四个要素组成
《道路工程识图与绘图》试题5 一、选择题。（每小题1分，共10分） 1.同坡屋面的斜脊之间的夹角应为（）。 A. 30° B. 45° C. 60° D. 90° 2.国家标准规定的图幅规格有（）种。 A.三种 B.四种 C.五种 D.六种 3.投影面的一般线有（）种。 A.一种 B.两种 C.三种 D.四种 4.路线工程图中的里桩之间的标记以（）为单位。 A. 毫米 B. 厘米 C. 分米 D. 米 5.水准点的代号（）。 A. 是BM B. 是M C. 是ZH D.是YH 6.道路路基的横断面图在绘图时应按（）排序。 A. 填方量的大小 B. 挖方量的大小 C. 百米桩顺序 D. 里桩号位置 7.钢筋等间距符号为（）。 A. N B. @ C. d 8.剖面图中的剖切符号用（）绘制。 A. 粗实线 B. 中实线 C. 细实线 D. 虚线 9.标注尺寸时，各道尺寸的间距一般应在（）mm之间。 A. 3-5mm B. 7-10mm C. 10-15mm D. 15-20mm 10.绘制投影图的规律是（）。 A. 长对正 B. 宽相等 C. 高平齐 D. 长对正、高平齐、宽相等 二、完成下列各题（每小题5分，共10分） 1.求平面之间的交线，并判别可见性。 2. 作正垂面ABCD,该平面为正方形，边长为30mm， 平面向右上方倾斜30°，完成该平面的三面投影。
a' c' d' e' f' b' a f c d b e a' a 三、求作下列立体的截交线。（每小题6分，共12分） 1. 求作切割三棱柱的H、W面投影。 2.求作开槽圆柱表面截交线的H、W面投影。
建筑工程制图与识图试卷（一） 一、填空：(6小题×5分，共30分) 1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2 位；其它建筑图样（平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。 2、总平面图是用来表示整个建筑基地的总体布局,包括建筑红线：新建建筑物的位置朝向，新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1:2000。 3、总平面图中新建房屋的层数标注在右上角，一般低层、多层用__点数___表示，高层用__数字__表示。 4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度,高度,层数等外貌和外墙装修构造。 5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_。 6、建筑剖面图是建筑物的垂直剖面图，它是表示建筑物内部垂直方向的____ _____________________________等情况的图样。剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。表示剖面图剖切位置的剖切符号应表示在______层平面图中。 二、简答题：(2小题×10分，共20分) 1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的? 2、何为全剖面图？一般适用于什么情况？ 三、、选择题(2小题×3分，共6分) 已知立体的主、俯视图，判断（ a）、（b）、（c）、（d）四个左视图，哪一个是正确的。（）
（） 四、作图题（3小题共44分） 1. 根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。（12分） 2.已知组合形体的正立面图和左侧立面图，试作1-1断面图和2-2剖面图（12分）
. 《道路工程制图与识图》课程教学大纲 一、管理信息 课程名称：《道路工程制图与识图》制定时间：2016.11.06 课程代码：所属系部： 制定人：批准人： 二、基本信息 学分：课程类型：专业技术基础课 学时： 64先修课：无 授课对象：初中起点中职学生后续课：《建筑 CAD 》 三、课程设计 1.课程目标设计 （1）能力目标 通过学习，使学生具备高素质劳动者和道路工程技术、造价、管理专业专门人才所必须的基本知识，能够运用所学的专业知识与技能绘制、阅读公路运输类专业图纸，掌握投影理论与表达方法，为以后的学科做好准备。 ①能够正确使用绘图工具，具有较熟练的绘图技能。 ②能够掌握建筑制图标准，正确绘制建筑工程图样。 ③能够运用投影理论，进行点、直线、平面的投影。 ④能够运用正投影原理，绘制平面体及曲面体的三面正投影，正确对形体进行表达。 ⑤能够绘制轴测投影。 ⑥能够熟悉组合体视图及工程形体的表达方法。
. ⑦能够熟练识读道路施工图。 ⑧能够运用道路施工图的知识绘制施工图。 （2）知识目标 ①熟悉国家建筑制图标准的有关规定。 ②掌握投影的基本理论，熟练绘制形体三视图。 ③了解制图原理，熟悉对形体的表达方法。 ④掌握道路工程构造原理和主要构造方法。 ⑤了解道路工程施工图规范，掌握道路工程施工图的读图方法与内容。 ⑥掌握道路工程施工图绘制方法与步骤。 （3 ）情感、态度与价值观目标 ①具有安全生产、节能环保和产品质量等职业道德和社会责任意识； ②养成认真负责的工作态度，吃苦耐劳的工作精神和一丝不苟的工作作风。 2.课程内容设计 本课程包括工程制图与工程图识读两个模块，进行课程内容设计时分为六个项目（制图基础、投影知识、形体视图、轴测投影、工程形体表达、道路工程图的识图与制图）。本课程必修64 学时，其中讲授44 学时，实训20 学时。教学 4 学时 /周，共 16 周。 学时分配（ 64 ）项目项目内容任务备注 讲授实训或
《道路工程制图》试题（一） 一、选择题。（每小题1分，共10分） 1.图幅中的图框线应该用（）绘制。 A.粗实线 B.中实线 C.细实线 D.虚线 2.路线工程图中的里桩之间的标记以（）为单位。 A. 毫米 B. 厘米 C. 分米 D. 米 3.投影面的平行线有（）种。 A.一种 B.两种 C.三种 D.四种 4.尺寸标注要素有（）个。 A. 四个 B.三个 C. 两个 D. 一个 5.水准点的代号（）。 A. 是B B. 是ZH C. 是BM D. 是YH 6.道路路基的横断面图在绘图时应按（）排序。 A. 填方量的大小 B. 百米桩顺序 C. 挖方量的大小 D. 里桩号位置 7.工程中常用的钢筋分类为（）种。 A. 五种 B.四种 C. 三种 D.两种 8.剖面图中的剖切符号用（）绘制。 A. 粗实线 B. 中实线 C. 细实线 D. 虚线 9.标注尺寸时，尺寸数字的大小一般应选（）。 A. 3.5号字 B. 5号字 C. 7号字 D. 10号字 10.绘制投影图的规律是（）。 A. 长对正 B. 宽相等 C. 高平齐 D. 长对正、高平齐、宽相等
a'a 二、完成下列各题。（每小题5分，共10分） 1. 作正垂面ABCD ,该平面为正方形，边长为30mm ， 平面向右上方倾斜30°，完成该平面的三面投影。 2.过点D 作水平线与已知平面平行。 a' c ' d ' e ' a c d e 三、求作下列立体的截交线。（每小题6分，共12分） 1. 求作切割三棱柱的H 、W 面投影。 2.求作开槽圆锥表面截交线的H 、W 面投影。
（一题）二题 四、根据立体图绘制其三面投影图，并按1：1标注尺寸，（具体数值从图中量取）。（18分） 五、求同坡屋面的三面投影。（10分） 四题五题六、作形体的正等测轴测图。（6分）
画法几何及工程制图 Descriptive Geometry and Engineering Drawing ? f 心 FL 整七仝 |? T_ __ _______ 国家十一五规划教材配套课件 鱸克年尢号拥*工程学院 第10章零件 |EZai__^E ：3■— 零件图的内容 零件的表达分析 零件图上的尺寸标注 零件图上的技术要求 看零件图的方法与步骤 零件的工艺结构 鱷）克年尢号拥*工程学院 u§10.2 u§ 10.3 li§ 10.4 u§10.5 u § 10.6
制造和険验零件用的图样称为蜜性圏电 ◎）都要画零件图吗？ 0、华大学机K EWQtK- §10.1零件图的内容 20兰?H ?li §107「零件图的内容 传动零件 标准件 箱体类*件.抽.杆件 曲轮■带轮.蝎杆.?检?螺母.垫圈.螺钉. 蜗轮.锥齿轮等 键.滚动轴承等 *件的结构.形状常根 据其在机器或祁件中的 作用和制造工艺￥求决 定.可分为：轴套类. 盘i 类-叉架类 传递运动和动力，起 传动作用的要素大多 巳标准化，并有规定 起到连《■支撑.《封導 作 用.通*不B 出其*件 ffi, 只￥标注它们的规定 标记 ?就能从有关标准中 査到它的结构■材料?尺 寸和技术要求等? 3015-Il-li §10.1零件图的内容 标准件 ?u r 0、华大学匸卅学K
a0I5-Il-li 4、Qi 大倩“W 「FMZ 粽 6 零件图是在遵守国标的相关规定基础上，用来表 示零件的结构形 状.大小及技术要求的图样，是直接 指导制造和检验零件的重要技术文件. 1?一组ffi 形：根据有关标准，综合运用視图、剖视图.断面 图及其他规 定和简化画法，以表达零件的内、外结构. 2?尺 寸：表达零件各部分的大小和各部分之间的相对位 ￡关系.零件图上应注岀加工制造和检验零件所需的全部 尺寸. 3?技术要求：用一些规定的符号、数字以及文字注解等表示 出零件制造 后在技术指标上所应达到的要求-主要包括： 表面祖糙度.公差与配合、形状和位置公差（简称形位公 羞）.零件的表面处理.热处理、检验要求等? 4?标题栏：填写零件名称、材料、比例、田号、单位名称及 设计、审 核、批准等有关人员的签字.每张图纸都应有标 题栏，标題栏的方向一般为看图的方向? 4、Qi 大倩“W 「FMZ 粽 3015-ll-li §1匸「零件图的内容
《道路工程识图与绘图》试题3 一、选择题。（每小题1分，共10分） 1.国家标准规定的工程字体（汉字）高度有（）种。 A. 四种 B. 五种 C. 六种 D. 七种 2.水平线应平行于（）投影面 A. 正面 B. 水平面 C. 侧立面 D. 任意面 3.投影面的平行线有（）种。 A.一种 B.两种 C.三种 D.四种 4.剖面图的分类可分为（）。 A. 两类 B. 三类 C.四类 D.五类 5.圆柱体的正中心开通一个正方形的孔，其表面交线的投影包括（）。 A. 直线和曲线 B. 完全是曲线 C. 完全是直线 D. 都是正方形 6.道路路线的平面图除有设计路线外，还应包括（）。 A. 剖面图 B. 剖面图和资料表 C. 断面图 D. 地形地物和相关资料 7.道路路线工程图中的交角点以（）表示。 A. JD B. J C. BM D.B1 8.剖面图中的剖面符号一般规定用（）细实线绘制。 A. 35° B. 45° C. 60° D. 75° 9.标注尺寸时尺寸界线应超出尺寸线（）mm。 A. 5-10mm B. 4-6mm C. 3-5mm D. 2-3mm 10.形体的尺寸分为（）类。 A. 两类 B. 三类 C. 四类 D. 五类 二、完成下列各题。（每小题5分，共10分） 1. 作正平线AB = 30mm，α = 30°，点B在点A的右上方， 完成该直线的三面投影。 2.求两平面的交线，并判别可见性。 a' a
a'c' p' b' a c p b 1题 2题 三、求作下列立体的截交线。（每小题6分，共12分） 1. 求作切割三棱柱的H、W面投影。 2.求作开槽圆柱表面截交线的H、W面投影。 1题 2题 四、根据立体图绘制其三面投影图，并按1：5标注尺寸，（具体数值从图中量取）。（18分）
浅谈工程制图与识图 崔文静 摘要：工程图学是现代各种工程图样理论和实际应用的一门重要的科学。从古至今，图形都是人们交流最为直接的形式，图形所特有的形象、直观、准确使得人们可以通过起来方便的交流信息。现代社会工程制图应用领域比较广泛，涵盖机械、水利、建筑、道路桥梁等。识图已然成为工程技术人员必备的一种基本能力。通过学习工程制图与识图，能为之后的建筑制图、机械制图、设备制图、手工绘图、计算机绘图和识图打下基础。 关键词：工程图学工程制图与识图基本能力基础 On Engineering Drawing and knowledge map Cui Wenjing Abstract：Engineering Graphics is an important theory of modern science and engineering drawings of various practical applications. Until now, Graphics are the most direct form of human communication, unique graphic image, intuitive, accurate and makes it possible to facilitate the exchange of information through them. Nowdays engineering graphics applications is more widely, covering machinery, water conservation, construction, roads and bridges. Knowledge map has become a basic ability necessary engineering and technical personnel. Through the studying of engineering drawing and knowledge map, we can lay the foundation for architectural drawings, mechanical drawing, drawing equipment, hand drawings, computer graphics, and the knowledge map. Keywords：Engineering Graphics Engineering Drawing and knowledge map Basic ability Foundation 图学是人类文明进步的重要里程碑，是人类历史文化发展的重要标志。在几千年的文化演进过程中，古人留下了极为丰富的图学遗产，如古埃及的象形文字、古代中国的甲骨文，都是人类文明进步的体现。现代社会，科学技术飞速发展，各种工程建设技术日益成熟。掌握工程制图与识图是工程技术人员最为基础的能力之一。工程制图的内容涉及到几何学、设计和制造技术、计算机应用及各领域的工程技术，并与生产实践紧密相联。具体内容包括画法几何、制图基础、工程制图和计算机绘图等部分。 1 投影的基本知识 制图中所谓的投影，就是所熟知的正视图、左视图、俯视图，也叫正立投影面、侧立投影面、水平投影面。在画法几何学中，用投影的方法就能获得准确反映空间形体形状的的平面图形。如图1所示
道路工程识图与绘图课程教学大纲 第一部分大纲说明 一、课程的性质和任务 工程制图是公路与桥梁专业的一门技术基础课程。其任务是培养学生具有一定的读图能力，图示能力，空间想象思维能力以及绘图能力，为提高学生全面素质形成综合职业能力和继续学习能力打下基础。 二、教学的基本要求 通过本课程教学，应使学生达到下列基本要求： 1、掌握用投影（主要是正投影）的基本理论和作图方法来表示空间形体的图示法和解决空间几何问题的图解法； 2、能够熟悉和执行国家制图标准，掌握绘制与阅读工程图的技能； 3、能绘制和识读本专业的一般工程图，且所绘图样应符合国家标准，并且有较好的图面质量； 4、培养和发展空间想象能力，提高分析解决空间问题的能力； 5、培养严谨、认真负责的工作态度和一丝不苟的工作作风，具有创新精神和实践能力。 三、实用专业与学时数 1、适用专业：公路与桥梁工程技术专业 2、教学时数：48学时 教学课时分配表
四、适用教材及参考资料 1、教材： 张聚昆，李静涛主编，道路工程识图与绘图，上海：上海交通大学出版社，2017年5月. 2、主要参考资料： ［1］道路工程制图标准（GB50162-92），北京：人民交通出版社. ［2］郑国权主编，道路工程制图，北京：人民交通出版社，2001. ［3］唐人卫主编，画法几何及土建制图，南京：东南大学出版社，1999. ［4］曹宝新，齐群主编，画法几何及土建制图，北京：人民交通出版社，2001. 五、主要教学方法与媒体要求 1、主要教学方法：本课程理论方面以课堂讲授为主，辅以立体模型，加之适当习题；实践方面则通过实验以强化动手能力，以便适应职业化教育的方向。 2、媒体要求：可用多媒体介绍一些工程中相关的技术与方法，以开阔眼界、提高兴趣、加深理解。 第二部分教学内容和教学要求 第一、二、三模块制图基础知识 一、主要内容：制图工具及其使用方法；基本规格与图形美学。几何作图；制图的步骤与方法。 二、教学要求：正确掌握绘图工具和仪器的使用方法，字体、线型及平面图形的绘图方法。 三、重点：制图工具的使用方法和几何作图的内容。
