电子镇流器电路原理图及故障分析
荧光灯镇流器有电感式镇流器和电子式镇流器。电子镇流器因具有高效、节能、重量轻等特点，而越来越被广泛使用。电子镇流器是将市电经整流滤波后，再经DC／AC电源变换器(逆变)产生高频电压点亮灯管。其特点是灯管点燃前高频高压，灯管点燃后高频低压(灯管工作电压)。目前最广泛使用的是具有电压馈电半桥式逆变器类型的电子镇流器。现以该类型逆变器为例，介绍电子镇流器的电路组成和工作原理。

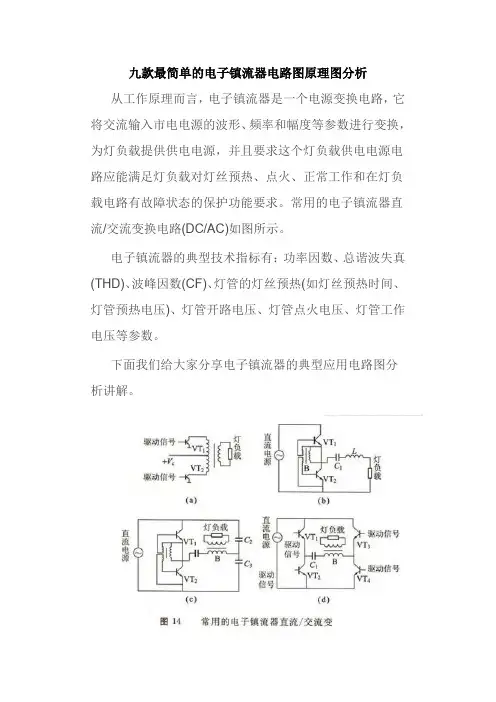

一、典型电路组成
图中BR及C1构成整流滤波电路。R1、C2及VD2构成半桥逆变器的启动电路。开关晶体管VT1、VT2，电容器C3、C4及T1构成振荡电路。同时VT1、VT2兼作功率开关，VT1和VT2为桥路的有源侧，C3、C4是无源支路，L1、C5及FL组成电压谐振网络。
二、工作原理
在给电子镇流器加市电后，经BR整流C1滤波后，得到约300V的直流电压。电流流经R1对启动电容C2充电．当C2两端电压升高到VD2的转折电压值后，VD2击穿；C2则通过VT2的基极-发射极放电，VT2导通。在VT2导通期间半桥上的电流路径为：+VDc-C3-灯丝FL1-C5-灯丝FL2-振流圈L1-T1初级线圈Tla-VT2-地。电流随VT2导通程度的变化而变化。同时，流过Tla的电流在T1的两个次级线圈T1b和T1c两端产生感应电势。极性是各绕组同名端为负。T1c上的感应电势使得VT2基极的电位进一步升高。V12集电极电流进一步增大，这个正反馈过程，使VT2迅速进入饱和导通状态。V12导通后。C2将通过VD1和VT2放电。T1c、T1b的感应电势逐渐减小至零。VT2基极电位呈下降趋势，IC2减小，T18中的感应电势将阻止IC2减少，极性是同名端为正。于是VT2基极电位下降，VT1基极电位升高，这种连续的正反馈使VT2迅速由饱和变到截止。而VT1则由截止跃变到饱和导通，半桥上的电流路径为：+VDc—VT1-T1a-L1-灯丝FL2-C5-灯丝FL1-C4-地。与VT2情况相同，正反馈又使得VT1迅速退出饱和变为截止状态。VT2由截止跃变为饱和导通状态。如此周而复始，VT1和V12轮流导通，流过C5的电流方向不断改变。由C5、L1及灯丝组成的LC网络发生串联谐振。C5两端产生高压脉冲，施加到灯管上，使灯点燃。灯点燃后L1起到了限流的作用。
因接错输出线，导致灯管工作电流波峰比（Ilcf)和灯丝电流波峰比（Ifcf)严重偏离正常值！这样会加重灯管快速黑头或整流效应！
三、常用40W荧光灯电子镇流器电路图

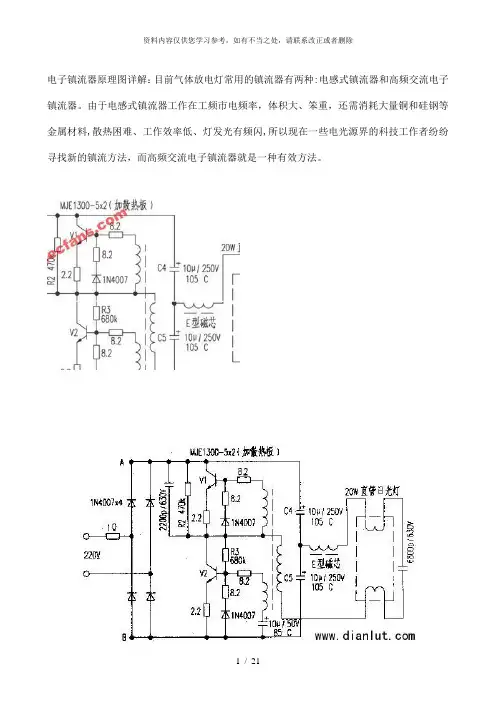

40W荧光灯电子镇流器电路图用MJE13005×2的20W日光灯电子镇流器32W荧光灯镇流器电路图电路如下图所示。该电路由整流滤波电容、高频振荡电路以及输出负载屯路三部分构成。交流220V经整流滤波输出约300V直流为振荡电路提供电源。开机后，电源经R5对C3充电，使Vc3迅速升高，从而使VT2迅速达到饱和导通；此时由于T的反馈作用使VTI截止。VT2一旦导通，则Vc3下降，流过L2的电流减小，引起L2两端一个上负下正的电压。
四、电子镇流器常见故障
1． VTl、VT2击穿进而导致D1－D4被击穿，此时将引起电源短路；
2．R4偏置损坏；
3．振荡电路中L5.L6易损坏；
4．负载电路中C4因高压易被击穿。
最后特别说明，以上分析仅为参考。
