简易大功率电子变压器制作_四款电子变压器电路图

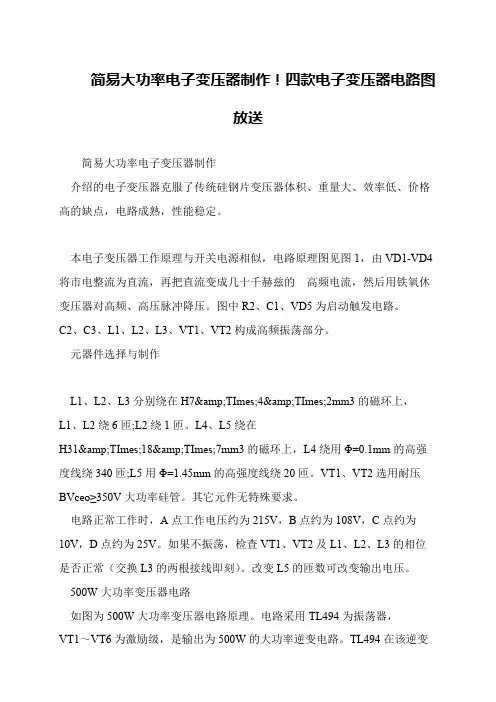

简易大功率电子变压器制作介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。
本电子变压器工作原理与开关电源相似，电路原理图见图1，由VD1-VD4将市电整流为直流，再把直流变成几十千赫兹的高频电流，然后用铁氧休变压器对高频、高压脉冲降压。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。
元器件选择与制作
L1、L2、L3分别绕在H742mm3的磁环上，L1、L2绕6匝;L2绕1匝。L4、L5绕在H31187mm3的磁环上，L4绕用=0.1mm的高强度线绕340匝;L5用=1.45mm的高强度线绕20匝。VT1、VT2选用耐压BVceo350V大功率硅管。其它元件无特殊要求。
电路正常工作时，A点工作电压约为215V，B点约为108V，C点约为10V，D点约为25V。如果不振荡，检查VT1、VT2及L1、L2、L3的相位是否正常（交换L3的两根接线即刻）。改变L5的匝数可改变输出电压。
500W大功率变压器电路如图为500W大功率变压器电路原理。电路采用TL494为振荡器，VT1～VT6为激励级，是输出为500W的大功率逆变电路。TL494在该逆变器中的应用方法如下：1、2脚构成稳压取样、误差放大电路f逆变器次级绕组整流输出的15V直流电压作为取样电压，经R1、R3分压，使1脚在逆变器正常工作时有近4．7～5．6V的取样电压。2脚输入5V的基准电压（由14脚输出）。当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过TL494内部电路使输出电压升高。
四款电子变压器电路图电路图一：我们经过反复实验这种电子变压器的电流反应速度很快！已经超过了普通的工频变压器，该电路完全可以代替功放的电源。电子变压器AC/DC 有过电流限制保护功能适合电动自行车的电瓶充电。如果将几个AC/DC并联可以做成大
摘要：详细介绍了一个带有中间抽头高频大功率变压器设计过程和计算方法，以及要注意问题。根据开关电源变换器性能指标设计出变压器经过在实际电路中测试和验证，效率高、干扰小，表现了优良电气特性。关键词：开关电源变压器；磁芯选择；磁感应强度；趋肤效应；中间抽头 0 引言 随着电子技术和信息技术飞速发展，开关电源SMPS(switch mode power supply)作为各种电子设备、信息设备电源部分，更加要求效率高、成本小、体积小、重量轻、具有可移动性和能够模块化。变压器作为开关电源必不可少磁性元件，对其进行合理优化设计显得非常重要。在高频开关电源设计中，真止难以把握是磁路部分设计，开关电源变压器作为磁路部分核心元件，不但需要满足上述要求，还要求它性能高，对外界干扰小。由于它复杂性，对其设计一、两次往往不容易成功，一般需要多次计算和反复试验。因此，要提高设计效果，设汁者必须有较高理论知识和丰富实践经验。 1 开关电源变换器性能指标 开关电源变换器部分原理图如图1所示。 https://www.doczj.com/doc/1b5659701.html,提示请看下图: 其主要技术参数如下： 电路形式半桥式； 整流形式全波整流； 工作频率 f=38kHz； 变换器输入直流电压 Ui=310V； 变换器输出直流电压 Ub=14.7V； 输出电流 Io=25A； 工作脉冲占空度 D=0.25～O.85； 转换效率η≥85％； 变压器允许温升△τ=50℃； 变换器散热方式风冷； 工作环境温度t=45℃～85℃。 2 变压器磁芯选择以及工作磁感应强度确定 2.1 变压器磁芯选择 目前，高频开关电源变压器所用磁芯材料一般有铁氧体、坡莫合金材料、非晶合金和超微晶材料。这些材料中，坡莫合金价格最高，从降低电源产品成本方面来考虑不宜采用。非晶合金和超微晶材料饱和磁感应
电子变压器的工作原理电子变压器材料及分类 电子变压器简介 电子变压器，输入为AC220V，输出为AC12V，功率可达50W。它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。 电子变压器工作原理 工作原理与开关电源相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。R1为限流电阻。电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。三极管VT1、VT2选用S13005，其B为15～20倍。也可用C3093等BUceo>=35OV 的大功率三极管。触发二极管VD5选用32V左右的DB3或VR60。振荡变压器可自制，用音频线绕制在H7X10X6的磁环上。TIa、T1b绕3匝，Tc绕1匝。铁氧体输出变压器T2也需自制，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。T2a用直径为0．45mm高强度漆包线绕100匝，T2b用直径为1．25mm 高强度漆包线绕8匝。二极管VD1～VD4选用IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。 电路工作时，A点工作电压约为12V；B点约为25V；C点约为105V；D点约为10V。如果电压不满足上述数值，或电路不振荡，则应检查电路有无错焊、漏焊或虚焊。然后再检查VT1、VT2是否良好，T1a、T1b的相位是否正确。整个电路装调成功后，可装入用金属材料制作的小盒内，发利于屏蔽和散热，但必须注意电路与外壳的绝缘。引外，改变T2a、b二线圈的匝数，则可改变输出的高频电压。 电子变压器作用 在电子线路中起着升压、降压、隔离、整流、变频、倒相、阻抗匹配、逆变、储能、滤波等作用。 电子变压器分类 A按工作频率分类： 工频变压器：工作频率为50Hz或60Hz 中频变压器：工作频率为400Hz或1KHz 音频变压器：工作频率为20Hz或20KHz
卤素灯用电子变压器原理图 卤素灯又称石英灯，它常以石英玻璃做成反射灯罩，制作成石英射灯。石英射灯具有聚光、亮度高、显色性好、外形新颖和寿命长等优点，普遍用于舞厅、宾馆和商场等场所做特殊照明，也可用于展室的橱窗及照相行业的摄影厅。目前，家庭使用石英灯也逐渐增多。普通石英射灯使用１２Ｖ／５０Ｗ的小型卤素灯泡，配用小体积的电子变压器，使其效率提高，体积重量均减少。本电子变压器采用工程阻燃塑壳，外观小巧玲珑。 主要电气参数：电源电压ＡＣ２２０Ｖ＋１０％；电源频率５０～６０Ｈｚ；输出电压ＡＣ１２Ｖ；输出功率５０Ｗ；功率因数０．９９。 电子变压器实际上是一种隔离型开关电源，电路原理如附图所示，它主要由全桥整流滤波、开关变换、小体积磁芯隔离降压变压器三部分组成。变换开关元件由于采用了ＮＰＮ型三重扩散表面玻璃钝化平面型晶体管，它具有击穿电压高、电流容量大、开／关时间短的特点，因此开关管的安全工作区得到保证。电路有较高的使用效率和可靠性，可长时间连续工作。隔离降压变压器亦是本机关键，磁芯参数确定了传输功率，匝数比确定了输出电压。本变压器使用ＥＥ２５磁芯，初级绕１２０匝，次级用多股并绕１２匝，磁芯不作间隙，组装后经专用树脂浸渍处理而成。使用注意事项：１． 只限接入小于指定功率的负载，也就是配接１２Ｖ石英灯泡、功率在２０～５０Ｗ之间；２． 严禁输出短路，并保持变压器四周通风。 本文介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。 工作原理 本电子变压器工作原理与开关电源相似，电路原理图见图1，由VD1－VD4将市电整流为直流，再把直流变成几十千赫兹的 高频电流，然后用铁氧休变压器对高频、高压脉冲降压。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。 L1、L2、L3分别绕在H7×4×2mm3的磁环上，L1、L2绕6匝；L2绕1匝。L4、L5绕在H31×18×7mm3的磁环上，L4绕用Φ＝0.1mm的高强度线绕340匝；L5用Φ＝1.45mm的高强度线绕20匝。VT1、VT2选用耐压BVceo≥350V大功率硅管。其它元件无特殊要求。电路正常工作时，A点工作电压约为215V，B点约为108V，C点约为10V，D点约为25V。如果不振荡，检查VT1、VT2及L1、L2、L3的相位是否正常（交换L3的两根接线即可）。改变L5的匝数可改变输出电压。 元器件选择与制作元器件清单见下表。
袁蒁膃蚇腿肀肃功率放大器原理功率放大器原理 图 芃蚆葿艿袂薇蒆要说功率放大器的原理，我们还是先来看看功率放大器的组成：射频功率放大器（RF PA）是各种无线发射机的重要组成部分。在发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。为了获得足够大的射频输出功率，必须采用射频功率放大器。 射频功率放大器是发送设备的重要组成部分。射频功率放大器的主要技术指标是输出功率与效率。除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。 螆肇葿蚄蚆芈羁功率放大器原理 衿蚈膂袆袆膁螁高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。高频功率放大器是通信系统中发送装置的重要组件。按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出。在“低频电子线路” 课程中已知，放大器可以按照电流导通角的不同，将其分为甲、乙、丙三类工作状态。甲类放大器电流的流通角为360o，适用于小信号低功率放大。乙类放大器电流的流通角约等于180o；丙类放大器电流的流通角则小于180o。乙类和丙类都适用于大功率工作。丙类工作状态的输出功率和效率是三种工作状态中最高者。 高频功率放大器大多工作于丙类。但丙类放大器的电流波形失真太大，因而不能用于低频功率放大，只能用于采用调谐回路作为负载的谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然极近于正弦波形，失真很小。除了以上几种按电流流通角来分类的工作状态外，又有使电子器件工作于开关状态的丁类放大和戊类放大。丁类放大器的效率比丙类放大器的还高，理论上可达100％，但它的最高工作频率受到开关转换瞬间所产生的器件功耗(集电极耗散功率或阳极耗散功率）的限制。如果在电路上加以改进，使电子器件在通断转换瞬间的功耗尽量减小，则工作频率可以提高。这就是戊类放大器。 我们已经知道，在低频放大电路中为了获得足够大的低频输出功率，必须采用低频功率放大器，而且低频功率放大器也是一种将直流电源提供的能量转换为交流输出的能量转换器。高频功率放大器和低频功率放大器的共同特点都是输出功率大和效率高，但二者的工作频率和相对频带宽度却相差很大，决定了他们之间有着本质的区别。低频功率放大器的工作频率低，但相对频带宽度却很宽。例如，自20至20000 Hz，高低频率之比达1000倍。因此它们都是采用无调谐负载，如电阻、变压器等。高频功率放大器的工作频率高（由几百kHz一直到几百、几千甚至几万MHz），但相对频带很窄。例如，调幅广播电台（535－1605 kHz的频段范围）的频带宽度为10 kHz，如中心频率取为1000 kHz，则相对频宽只相当于中心频率的百分之一。中心频率越高，则相对频宽越小。因此，高频功率放大器一般都采用选频网络作为负载回路。由于这后一特点，使得这两种放大器所选用的工作状态不同：低频功率放大器可工作于甲类、甲乙类或乙类（限于推挽电路）状态；高频功率放大器则一般都工作于丙类（某些特殊情况可工作于乙类）。 近年来，宽频带发射机的各中间级还广泛采用一种新型的宽带高频功率放大器，它不采用选频网络作为负载回路，而是以频率
电子变压器电路图详解 无变压器电源电路 电路工作原理是：由图可知，该电路是由控制电路检测市电变化，当市电在过零点附近时，MOS关闭。利用对两只大容量电容的充放电可以保证该电源具有一定的负载输出电流。 市电首先由桥堆VC整流，获得l00Hz的脉动直流电，其最高峰值可达310V。时基IC 及其外围阻容件组成市电过零控制电路。脉动直流电经VD1隔离、R1降压、VZ2稳压、C1滤波为检测控制电路提供稳定工作电源。R2、RP1组成市电检测分压电路。当脉动直流电过零电压低于13V时，IC的第2脚被触发，第3脚输出高电平，场效应管VT导通。脉动直流电经R6限流，通过VT对C2、C3迅速充电，最大瞬时电流可达4A。R5、RP2及IC的第4脚组成电压反馈控制电路，调节RP2可获得5～12V的输出电压。只要IC的第4脚电压大于0.7V，IC 即被复位，第3脚输出低电平，VT截止。除VT导通的时间外，C2、C3保持向负载输出电流。大容量电容C2、C3可以保证最大输出电流达100mA时仍有稳定的输出电压。R4、VD3为供电指示电路，由于第7脚的导通与第3脚输出高电平错开，这就减轻了控制电路的耗电，保证了控制电路工作的可靠。实际上，IC的第6脚与第2脚的共同对市电检测，还使得电路具有过
电压闭锁功能。 显然，本电源的不足之处是由于电路本身不能与市电隔离。因此电路及其负载均会带上市电。 本文介绍的电子变压器，输入为AC220V，输出为AC12V，功率可达50W。它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。 电路如图所示。其工作原理与开关电源相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。R1为限流电阻。电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。三极管VT1、VT2选用S13005，其B为15～2 0倍。也可用C3093等BUceo>=35OV的大功率三极管。触发二极管VD5选用32V左右的DB3或VR60。振荡变压器可自制，用音频线绕制在H7 X 10 X 6的磁环上。TIa、T1b绕3匝，T c绕1匝。铁氧体输出变压器T2也需自制，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。T2a用直径为0．45mm高强度漆包线绕100匝，T2b 用直径为1．25mm高强度漆包线绕8匝。二极管VD1～VD4选用IN4007型，双向触发
一.电子变压器定义、作用及分类 变压器是具有磁芯(铁芯)与两个或两个以上的线圈组成，它们互不改变位置的装置，从一个或两个以上的回路，通过交流电力借电磁感应作用，转变成电压及电流，对另一个或两个一上的回路，供给一周拨数的交流电力. 2 作用：在电子线路中起着升压、降压、隔离、整流、变频、倒相、阻抗匹配、逆变、储能、滤波等作用。 3 分类： A 按工作频率分类： 工频变压器：工作频率为50Hz或60Hz 中频变压器：工作频率为400Hz或1KHz 音频变压器：工作频率为20Hz或20KHz 超音频变压器：20KHz以上，不超过100KHz 高频变压器：工作频率通常为上KHz至上百KHz以上。 B 按用途分类： 电源变压器：用于提供电子设备所需电源的变压器 音频变压器：用于音频放大电路和音响设备的变压器 脉冲变压器：工作在脉冲电路中的的变压吕，其波形一般为单极性矩形脉冲波 特种变压器：具有一种特殊功能的变压器，如参量变压器，稳压变压器，超隔离变压器，传输线变压器，漏磁变压器 开关电源变压器：用于开关电源电路中的变压器 通讯变压器：用于通讯网络中起隔直、滤波的变压器 电子变压器材料及分类：变压器英文 二电子变压器材料及分类：变压器英文(TRansformer) 1）电子变压器材料主要有 骨架(Bobbin,Base,Case)
线材(Copper Wire) 磁芯(Ferrite Core,SI-Steel Lamination) 铜箔(Copper Foil) 绝缘胶带(Tape) 安全胶带，也称档墙(Margin Tape) 套管(Tube) 化学材料：焊锡(Solder Bar)，绝缘油(Varnish)，胶类(Epoxy,Glue)，稀释剂(Thinner)，助焊剂(Scaling Powder)，油墨(Ink) 1、磁芯：磁芯主要几大类： 1.钢片类Lamination(SI-STEEL,PERMALLOY); 2.软磁铁氧体类(FERRITE CORE); 3.铁粉芯(Iron Powder); 4.铁硅铝(Kool,Mu或Sendust); 5.高导磁粉芯(High Flux); 6铁镍钼磁粉芯(Mpp Core); 7.非晶态(Amorphous)。 1）铁磁芯(Iron Powder)：广泛用于RF领域，利用其内在的气隙分布特性，适合于各种储能电感，如直流输出扼流器，分态输入扼流器，功率因数修正(PFC)电感器，脉冲变压器，DC to DC变换器，连续态弛返电感，调光扼流器及EMI/RFI电路中。其形状通常为环形。 通常通过颜色氏码(Color Code)进行材质的区分,其规格以T*-XX*形式命名。如： T130-26B中，T表示 Toroid，130表示1.3英吋外径，26表示26材质，B表示同外径不同厚度的类型。供应商通常为Mircometal、嘉成、科达和可达。 2)铁镍钼磁粉芯(MPP molypermalloy powder)：粉芯中磁损最低的一种材质，它是由79%镍，17%铁，和4%的钼配比而成，磁粉中分布隙的一种环状磁芯。 MPP磁芯具有多方面优秀的电磁特性：
简易大功率电子变压器制作_四款电子变压器电路图 简易大功率电子变压器制作介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。 本电子变压器工作原理与开关电源相似，电路原理图见图1，由VD1-VD4将市电整流为直流，再把直流变成几十千赫兹的高频电流，然后用铁氧休变压器对高频、高压脉冲降压。图中R2、C1、VD5为启动触发电路。C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。 元器件选择与制作 L1、L2、L3分别绕在H742mm3的磁环上，L1、L2绕6匝;L2绕1匝。L4、L5绕在H31187mm3的磁环上，L4绕用=0.1mm的高强度线绕340匝;L5用=1.45mm的高强度线绕20匝。VT1、VT2选用耐压BVceo350V大功率硅管。其它元件无特殊要求。 电路正常工作时，A点工作电压约为215V，B点约为108V，C点约为10V，D点约为25V。如果不振荡，检查VT1、VT2及L1、L2、L3的相位是否正常（交换L3的两根接线即刻）。改变L5的匝数可改变输出电压。 500W大功率变压器电路如图为500W大功率变压器电路原理。电路采用TL494为振荡器，VT1～VT6为激励级，是输出为500W的大功率逆变电路。TL494在该逆变器中的应用方法如下：1、2脚构成稳压取样、误差放大电路f逆变器次级绕组整流输出的15V直流电压作为取样电压，经R1、R3分压，使1脚在逆变器正常工作时有近4．7～5．6V的取样电压。2脚输入5V的基准电压（由14脚输出）。当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过TL494内部电路使输出电压升高。 四款电子变压器电路图电路图一：我们经过反复实验这种电子变压器的电流反应速度很快！已经超过了普通的工频变压器，该电路完全可以代替功放的电源。电子变压器AC/DC 有过电流限制保护功能适合电动自行车的电瓶充电。如果将几个AC/DC并联可以做成大
工频变压器的设计计算 赵一强2010-9-15 ，这个 U2）， 从上可知，变压器是通过铁芯的磁场来传递电功率的。借助于磁场实现了初级电路和次级电路的电隔离；又通过改变绕组匝比，来改变次级的输出电压。 二、变压器特性参数和设计要求 1、磁通密度B和电流密度J 磁通密度（又叫磁感应强度）B和电流密度J是变压器设计的关键参数，直接关系着变压器的体积和重量，B 、J值越高，变压器越轻，但是B 、J的取值受到一定条件的限制，因此，变压器的体积和重量也受到这些条件的限制。 4Gs 。 H的关系曲线，在
图3中，Bs —饱和磁感应强度； Bs —过压保护磁感应强度 Bm —最大磁感应强度（计算值） 导磁率： H B ΔΔ= μ 饱和磁通密度为Bs 和导磁率μ是曲线的两个重要参数。 对于磁性材料，要求Bs 、μ 越高越好。Bs 高，变压器体积可减小；μ高，变压器空载电流小。 另外，还要求电阻率ρ高，这样损耗小、发热小。 ⑵ 电流密度J 电流密度J : 电路单位截面积的电流量，单位 ：安/厘米2（A/cm 2）。 变压器绕组导线的电阻：q l R cu ρ= 电流导线中所产生的损耗（铜损）： l IJ R I P cu cu cu ρ2 == 可以看出，铜损与电流和电流密度的乘积成正比，就是说，随着电流增加，要保持同样的绕组损耗和温升，必须相应地降低电流密度。 2、铁心、导线和绝缘材料 ⑴ 铁心形状和材料 铁心形状：卷绕的有O 型、CD/XCD 型、ED/XED 型、R 型、HSD 型(三相)， 冲片的有EI 、CI 型；这是我们常用两种冲片。 铁心材料牌号：硅钢（含硅量在2.3~3.6%） 冷轧无取向硅钢带：含硅量低（在0.5~2.5%）；厚0.35、0.5、0.65mm,我们常用0.5mm ； B 高、μ高，铁损大，价格较低，多用于小功率工频变压器。 冷轧取向硅钢带：含硅量较高（在2.5~3%），厚0.27、0.3、0.35mm, 我们常用0.35mm ；B 高、μ高，铁损小，价格较高，多用于中大功率工频变压器。 ⑵ 线圈导线材料 油性漆包线Q 0.05~2.5 耐温等级 A 105℃ 塑醛漆包线QQ 0.06~2.5 耐温等级 E 120℃ 聚酯漆包线QZ 0.06~2.5 耐温等级 B 130℃ 耐压均在600V 以上。最常用的是QZ 漆包线。 线圈允许的平均温升⊿τm =线圈绝缘所允许的最高工作温度-最高环境温度-（5—10K ）, 通常不超过60℃。5—10K 是考虑线圈最高温度与平均温度之差，功率大取大值。 ⑶ 层间绝缘材料 500V 以下不需要层间绝缘。各绕组间应垫绝缘0.03 聚酯薄膜2~3层。 3、 电源变压器的主要技术参数 ⑴ 输出功率（视在功率、容量、V A 数） ⑵ 输出电压及电压调整率和要求 ⑶ 电源电压、频率及变化范围 ⑷ 效率 ⑸ 空载电流及空载损耗 ⑹ 绕组平均温升 ⑺ 输入功率因数
电子技术课程设计论文 ---功率放大器电路设计 院系：电气工程学院 专业：测控技术与仪器 班级： 姓名： 学号： 指导教师： 2014 年 6 月 24 日
目录 第一章绪论 (1) 第二章系统总体设计方案 (2) 2.1 功率放大电路 (2) 2.2放大器原理 (2) 2.3方案设计 (3) 2.3.1 前置放大极 (4) 2.3.3 三极管性能的简单测试 (4) 2.3.3 电路形式的选择 (4) 2.3.4 电路原理 (5) 第三章仿真及电路焊接及调试 (6) 3.1 Protues 简介 (6) 3.2 原理图绘制的方法和步骤 (6) 3.3 电路板的制作 (9) 3.4 电路焊接 (9) 3.5 元器件安装与调试 (10) 第四章元器件介绍 (11) 4.1 LM386 (11) 4.2 9013晶体管 (12) 4.3电容 (13) 4.4 扬声器 (13) 4.5驻极体 (14) 第五章总结 (15) 致谢 (16) 附录 (17)
第一章绪论 现在多用于高校功放课程设计的有两种电路，一种是集成功放 LM386组成的音频功率放大电路，一种是集成功放TDA2030A组成的音频功率放大电路。我们此次的课程设计所用的芯片是集成功放LM386。 本次音频功率放大系统的设计，我们采用了LM386音频功率放大器作为核心元件。它具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器，主要应用于低电压消费类产品，广泛应用于录音机和收音机之中。应用LM386时，为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。输入端以地位参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。
计算方法 A 已知条件： 输出功率：2P =25W ； 次级电流：2I =0.115A ；（220V ？） 初级电流：1I =1.0A ； 电源频率：f =50Hz ； 效率：η>0.9; 功率因数：cos ?>0.9； 温升：m τ?<55℃。 B 电压计算输入功率：212527.80.9P P η= ==W 初级电压：11127.827.81P U I = ==V 次级电压：22225217.390.115 P U I ===V 次级负载电阻：()222222518900.115P R I = ==?C 选择铁芯 按2P 选择铁芯。当使用R 型铁芯R-30，材料使用DQ151-35时。铁芯 相关性能为： 当0B =1.70T 时，S P ≤2.2W/kg ，磁化伏安≤8V A/kg ，~H ≤3.5A/cm 2 223.1410 3.142C d S cm π??==×=????；()()2 5.45 2.021.95 2.022.8C L =×+++=cm ；
C G =0.425（kg ）;c F =64cm 2 D 匝数计算 44 1010108.43864.44 4.4450 1.7 3.14 c TV fB S ===×××匝/V 当%U ?=15%（8%？），()()128.43869.92781%10.15TV TV U ===???匝/V （()()128.43869.1721%10.08TV TV U ===???）11127.88.4386235N U TV =×=×=匝 2222179.92782155N U TV =×=×=匝（2222179.1721990N U TV ==×= ）E 导线直径确定（数据提供23.5~4.0/j A A mm = ）1 1.130.604d === mm 2 1.130.205d ===mm 若取QZ-2（二级聚酯漆包线）标准导线，则10.630d mm =,1max 0.704d mm =，铜导体电阻54.84/km ?；20.224d mm =,2max 0.266d mm =，铜导体电阻433.8/km ?。
LED(50W)电子变压器 本文介绍的电子变压器，输入为AC220V，输出为AC12V，功率可达50W。它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。 电路如图所示。其工作原理与开关电源相似，二极管VD1～VD4构成整流桥把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。R1为限流电阻。电阻R2、电容C1和双向触发二极管VD5构成启动触发电路。三极管VT1、VT2选用S13005，其B为15～2 0倍。也可用C3093等BUceo>=35OV的大功率三极管。触发二极管VD5选用32V左右的DB3或VR60。振荡变压器可自制，用音频线绕制在H7 X 10 X 6的磁环上。TIa、T1b绕3匝，Tc绕1匝。铁氧体输出变压器T2也需自制，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。T2a用直径为0.45mm 高强度漆包线绕100匝，T2b用直径为1.25mm高强度漆包线绕8匝。二极管VD1～VD4选用IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。 电路工作时，A点工作电压约为12V;B点约为25V;C点约为105V;D点约为10V。如果电压不满足上述数值，或电路不振荡，则应检查电路有无错焊、漏焊或虚焊。然后再检查VT1、VT2是否良好，T1a、T1b的相位是否正确。整个电路装调成功后，可装入用金属材料制作的小盒内，发利于屏蔽和散热，但必须注意电路与外壳的绝缘。引外，改变T2 a、b二线圈的匝数，则可改变输出的高频电压。

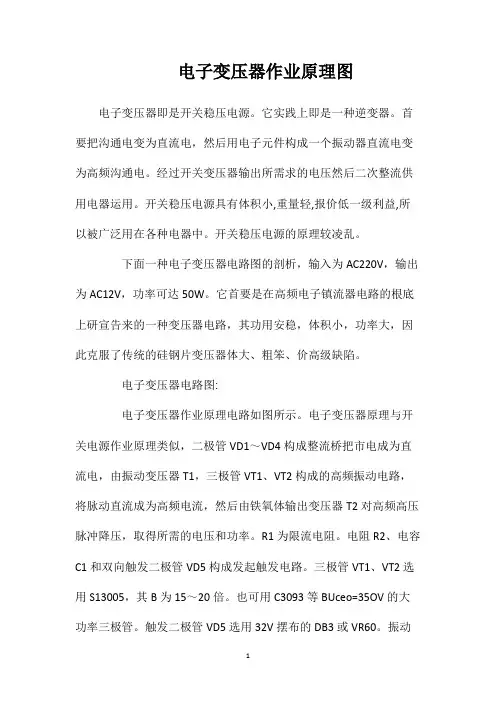

电子变压器工作原理图 电子变压器就是开关稳压电源。它实际上就是一种逆变器。首先把交流电变为直流电，然后用电子元件组成一个振荡器直流电变为高频交流电。通过开关变压器输出所需要的电压然后二次整流供用电器使用。开关稳压电源具有体积小,重量轻,价格低等优点,所以被广泛用在各种电器中。开关稳压电源的原理较复杂。 下面一种电子变压器电路图的分析，输入为AC220V，输出为AC12V，功率可达50W。它主要是在高频电子镇流器电路的基础上研制出来的一种变压器电路，其性能稳定，体积小，功率大，因而克服了传统的硅钢片变压器体大、笨重、价高等缺点。 电子变压器电路图: 电子变压器工作原理电路如图所示。电子变压器原理与开关电源工作原理相似，二极管VD1～VD4 构成整流桥 把市电变成直流电，由振荡变压器T1，三极管VT1、VT2组成的高频振荡电路，将脉动直流变成高频电流，然后由铁氧体输出变压器T2对高频高压脉冲降压，获得所需的电压和功率。R1为限流电阻。电阻 R2、电容C1和双向触发二极管VD5构成启动触发电路。三极管VT1、VT2选用S13005，其B为15～2 0倍。也可用C3093等BUceo>=35OV的大功率三极管。触发二极管VD5选用32V左右的DB3或VR60。振荡变压器可自制，用音频线绕制在H7 X 10 X 6的磁环上。TIa、T1b绕3匝，Tc绕1匝。铁氧体输出变压器T2也需自制，磁心选用边长27mm、宽20mm、厚10mm的EI型铁氧体。T2a用直径为0．45mm高强度漆包线绕100匝，T2b用直径为1．25mm高强度漆包线绕8匝。二极管VD1～VD4选用IN4007型，双向触发二极管选用DB3型，电容C1～C3选用聚丙聚酯涤纶电容，耐压250V。此电子变压器电路工作时，A点工作电压约为12V；B点约为25V；C点约为105V；D点约为10V。如果电压不满足上述数值，或电子变压器电路不振荡，则应检查电路有无错焊、漏焊或虚焊。然后再检查VT1、VT2是否良好，T1a、T1b的相位是否正确。整个电子变压器电路装调成功后，可装入用金属材料制作的小盒内，发利于屏蔽和散热，但必须注意电路与外壳的绝缘。引外，改变T2 a、b二线圈的匝数，则可改变输出的高频电压。
