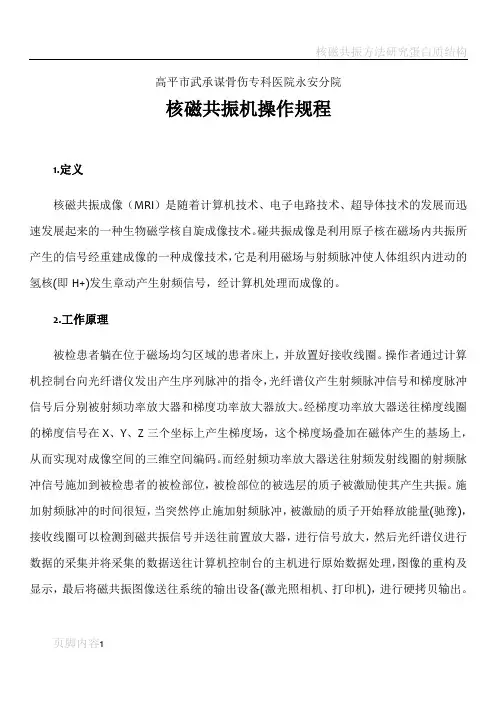

核磁共振机操作规程
1.定义
核磁共振成像（MRI）是随着计算机技术、电子电路技术、超导体技术的发展而迅速发展起来的一种生物磁学核自旋成像技术。碰共振成像是利用原子核在磁场共振所产生的信号经重建成像的一种成像技术，它是利用磁场与射频脉冲使人体组织进动的氢核(即H+)发生章动产生射频信号，经计算机处理而成像的。
2.工作原理
被检患者躺在位于磁场均匀区域的患者床上，并放置好接收线圈。操作者通过计算机控制台向光纤谱仪发出产生序列脉冲的指令，光纤谱仪产生射频脉冲信号和梯度脉冲信号后分别被射频功率放大器和梯度功率放大器放大。经梯度功率放大器送往梯度线圈的梯度信号在X、Y、Z三个坐标上产生梯度场，这个梯度场叠加在磁体产生的基场上，从而实现对成像空间的三维空间编码。而经射频功率放大器送往射频发射线圈的射频脉冲信号施加到被检患者的被检部位，被检部位的被选层的质子被激励使其产生共振。施加射频脉冲的时间很短，当突然停止施加射频脉冲，被激励的质子开始释放能量(驰豫)，接收线圈可以检测到磁共振信号并送往前置放大器，进行信号放大，然后光纤谱仪进行数据的采集并将采集的数据送往计算机控制台的主机进行原始数据处理，图像的重构及显示，最后将磁共振图像送往系统的输出设备(激光照相机、打印机)，进行硬拷贝输出。
3.适用围
该产品采用非侵入性而且无电离辐射的核磁共振方法获取患者的生理信息
和临床信息供医生使用。该系统用于生成人体不同部位横断面、冠状面、矢状面、斜横断面影像，显示四肢（乳房组织、腋窝和乳房附近的胸壁）的部结构。
MRI由不同的扫描序列可形成各种图像，如T1加权像、T2加权像、质子密度像等，还有水成像、水抑制成像、脂肪抑制、弥散成像、波谱成像、功能成像等，CT只能辨别有密度差的组织，对软组织分辨力不高，而MRI对软组织有较好的分辨力，如肌肉、脂肪、软骨、筋膜等。所以CT与MRI是截然不同的检查方法。
尽管MRI有许多优点，但它与CT是两种不同的成像方法，所形成的图像截然不同。MRI可多方位成像、对人体无伤害，对软组织有较好的分辨力，有多种的成像方法，不仅图像反映人体的解剖结构，还可以提供生理、病理、生化信息，被认为是分子水平上的成像，但在氢质子缺乏或含量很少的组织如致密的骨骼，钙化、含气的肺部等，皆成像弱。由于MRI成像时间较长，对于昏迷、躁动病人不易获得清晰的图像，存在体有金属异物的患者不能进入磁场的禁忌等。所以MRI检查也有不可克服的缺点，它不能取代CT，当然CT也不能取代MRI，两者应相辅相成，这就是为什么有时做了MRI还要做CT，或做了CT还要做MRI 的原因。
4.常用术语
TRA 横轴位；SAG矢状位；CDR冠状位；Left左；Right右；Head头；Brain 脑；Pituitary垂体；Neck颈；C-spine颈椎；Shoulder 肩；Body(B) 大体；Body(M) 中体；Abdomen腹部；T-Spine胸椎；T-Spine腰椎；Pelvis盆腔；Knee膝关节；Elbow肘关节；Wrist关节；Ankle踝关节；T1WI T1加权图像；T2WI T2加权图像；PDWI质子密度加权像；FLAIR压水序列（又叫液体衰减反转恢复序列，可
在保持T2对比度的条件下抵制自由水的信号，一般只用于头部）；STIR压脂序列（外伤和肿瘤定性时用）；IRT1WI T1加权压脂像（很少用）；TOF3D脑补血管成像（需要3D重建）；DWI 弥散；TOF2D颈部血管成像（需要3D重建）；MRCP 胰胆管水成像；FLASH腹部屏息扫描序列；Waiting等待编辑；Editing进行扫描定位线的编辑；Approved谱仪接受了当前的编辑信息；Scanning正在扫描的序列；Stored 扫描完毕并且图像已经自动存储的指定位置的序列；NMR 核磁共振；RF 射频脉冲；T1 纵向弛豫时间（自旋-晶格弛豫时间）；T2 横向弛豫时间（自旋-自旋弛豫时间）；ms 毫秒；SE 自旋回波脉冲序列；TR 重复时间（控制T1图像对比度）；TE 回波时间（控制T2图像对比度）；Timing 时机；PDWI 质子密度像；Weighted 加权；Long 长；Short 短；FSE 快速自旋回波；IR 反转恢复脉冲序列；TI 反转时间；CSF 脑脊液；EEG 脑电图；Fat 脂肪；Fat Suppressing 脂肪抑制；ETL 回波链长度；Flip 翻转；GRE梯度回波脉冲序列；Seq 测序；Non-Seq 非测序；FA 翻转角；AV平均次数；TA 平均时长（总扫描时间）；NSA 信号采集（叠加平均）次数；MRCP 磁共振胰胆管造影；MRU 磁共振尿路成像；SPGR稳态毁损梯度回返采集序列；STIR短时间反转恢复序列；AVN 股骨头缺血性坏死；SNR 信噪比；Gd-DTPA 对比度增强剂；FOV 成像野；ROI 欲扫描成像；NEX 激励次数。
脉冲序列（pulse sequence）是指具有一定带宽、一定幅度的射频脉冲与梯度脉冲组成的脉冲程序。
T1WI显示解剖结构，T2WI对病变更敏感。
5. 注意事项
5.1周围电磁环境会对磁共振造成一定影响，当周围电磁环境发生改变，例如：
大型设备的近距离安装，大电流的经过等需引起注意。
5.2整套磁共振系统布局在三个房间：电子设备间、扫描间（屏蔽间）、操作间。扫描间务必保持温度在22-26℃，湿度30%-70%，房间及部设备务必保持干净整洁卫生，最佳的环境有利于设备的保养，寿命的延长。
5.3设备间摆放的电子机柜，空调等大件已经就位，不能再移动。
5.4电子机柜开关机顺序不能有错。
5.5电子机柜各个部件有其正常的指标灯，医生务必记牢。
5.7设备间室挂机为设备间电子设备降温，常年可设置为制冷模式（冬季视情况设置为制模式）。
5.8扫描间注意事项
5.8.1保持扫描间温度湿度，干净整洁。为保证最佳图像质量，病人检查前，解释清楚碰共振禁忌，无关东西一律不准带入扫描间，为设备安全，更为病人生命财产安全。
5.8.2因磁共振电磁干扰复杂，为减少干扰源，正常检查时需要将排插电靠近磁体测的照明灯关闭，只留靠玻璃窗一组照明灯。检查病人时，更不能在插座上插电器等用电现象发生。屏蔽门弹簧片保持干净完整，扫描过程中必须关严屏蔽门。
5.8.3熟练掌握各个接收线圈用于各个部位检查时的摆放定位。经常保养接收线圈的完好，是图像质量的重要保证。卡扣、弹簧触点、对插头易损耗，需要引起注意，轻拿轻放，弹簧触点，对插头等脏了请及时用纱布擦拭干净。养成良好习惯，使用完毕，整理到线圈柜。
5.8.4熟练掌握电动床使用流程。三维电动床上除了检查必须的一个接收线圈，垫子外，请不要添加任何其他物件。保持整洁干净，爱护触摸屏，不乱刮乱画。
5.8.5操作间扫描主机为避免感染病毒，不允许私自通过通过USB口连接外设，爱护显示器、主机。主机只作为扫描用，不要安装游戏等其他无关软件。扫描软件请规正确操作，不明白之处请联系万东工程师。
6.操作步骤6.1打开空调
每天早上上班后首先检查扫描间与设备传导板的两个温度是否在指标围。于设备间打开空调，观察是否工作正常，温度设定根据扫描间室温度而定（通常设定在22-26℃之间，冬季制热，夏季制冷，一般直接打开空调保持上次设定的温度即可），保证扫描间温度稳定维持在22-26℃。
设备间传导板上安装有温控盒，作用为永磁体材料恒温，务必24小时常开，每天观察温控盒温度，其中红色一组为实际温度27℃左右，要求上下偏差小于0.5℃，才能保证设备正常运行（恒温的目的是为了降低磁场随温度变化的漂移）。绿色一组为设定的恒温温度27℃。如发生断电等异常供电情况时，务必第一时间检查温控盒温度是否在27±0.5℃围之。
用于设备间的温度调节的壁挂空调一般在冬季无须打开，夏季视设备间温度情况开启。
6.2 MRI系统开机
6.2.1电子柜开机：接到门诊部或住院部的“MRI检查申请单”和“住院费用通知单”后，在设备间，按从上往下的顺序，打开核磁机电子机柜前面板最上面的绿色电源总开关（光纤谱仪开关从上往下数第2个黑色的光纤谱仪开关及梯度系统开关已处于常开状态别动），等待约10秒左右后，打开最下面的黑色射频放大器开关（关机的顺序相反），核磁机进入待机状态。
6.2.2检查各指示灯是否正常
待机不作任何扫描情况下，。从前面观察：三个梯度放大器常亮2盏绿灯，最下端是两个梯度电源模块；数码管指标电压为DC150V左右。从电子机柜后面观察：光纤谱仪从左往右依次为通信模块2盏绿灯、采集模块1盏绿灯、数字主控模块1盏红灯，梯度计算机模块1盏绿灯；射频放大器第1和第3盏绿灯常亮；三个梯度放大器分别常亮2盏绿灯扫描过程中谱仪各个模块指示灯会有不同变化，不需要医生记忆。
6.3自动匀场
在每天检查第1个病人之前，由操作医生进行一次自动匀场，这样能保证当天的磁场均匀度是最佳状态（每天只自动匀场1次）。
6.3.1匀场定位：扫描间及设备传导板的温湿度应达到控制围。进入扫描间，打开照明灯，轻轻拖出患者床，选择头线圈并放置在患者床上，打开头线圈上下部分结合处的塑料扣，左手压按住线圈下半部分，右手提升线圈上部分让其脱离下半部分，放置好固定垫在头线圈，再将最大的方形水膜放在固定垫上中心位置（可通过观察水膜中心线是否与塑料扣中心线对齐来参考），把线圈的上半部分扣合到下半部分（将上下部分标识的箭头要对齐），牢固扣锁好塑料扣。打开上机头控制面板上的“电源”（POWER）按钮，待显示“i_Open”后，按下“激光”（lASER）按钮打开激光定位器，轻轻拖动患者床，将激光光斑定位到水膜中心部位，按下“开始”（START）按钮启动程序，然后推入患者床到磁场中心，待上、下机头面板显示“OK”后，按下上机头控制面板的“电源”按钮关闭，结束定位。将线圈插头与插座插接牢固可靠后放稳在患者床靠边位置，退出扫描间，关严屏蔽门，进入操作间。
6.3.2启动操作间控制台扫描控制电脑
6.3.2.1打开电脑：打开机箱电源，打开显示器电源。
6.3.2.2软件匀场准备：在windows界面上双击“MRConsole”磁共振成像系统软件快捷方式图标，进入操作系统，在弹出的系统主界面左侧的扫描组工具栏点击“扫描”，接着在弹出扫描界面右下部的“分类”列表中点击“System”，再序列管理区双击“scout”导向扫描序列，将其导入到左下部的扫描任务管理区并点击“应用”按钮，再点击界面左下角的“扫描”按钮，当扫描窗口定位像显示区3个窗口从左至右分别显示出水膜的矢状面（SAG）；横轴面（TRA）；冠状面（CDR）图像后，点击操作主界面左下角的“退出”关闭当前窗口。
6.3.2.3软件匀场：双击桌面上的“软件匀场WDShimming”快捷图标，桌面自动弹出匀场操作窗口，点击“开始匀场”，大约30秒之后，程序会弹出一个容为“Shimming is finished”（匀场结束）的对话框，点击“确定”，然后再点击程序界面上的“保存结果”，关闭当前窗口，自动匀场完毕。
6.3.2.4物品归位：返回扫描间，拆开插头，拆除并放回头线圈与方形水膜到线圈柜，推入患者床到磁场中心，退出扫描间，关严屏蔽门，自动匀场结束。
6.4患者扫描前的准备工作
磁共振成像系统产生的磁场或电磁场可能对金属物品产生强引力和/或力矩，或者干扰这些装置的工作。
在患者进入扫描间前，操作医生应按照安全警示要求，在扫描间室外详细询问、预甄别并嘱患者将禁忌物品交由陪伺监护人员保管，如各种信用（银行）卡、磁卡、手机、手表、钥匙、硬币、腰带扣、耳环、项链、纹身、化妆、体金属异物，电子、磁性或机械有源植入物，心脏起搏器等任何金属物品，询问患者是否有空间幽闭症、头晕、胸闷、怀孕（三个月）、检查部位是否贴有膏药等禁忌症
状。
6.5带领患者进入扫描间
打开扫描间屏蔽门，打开室照明灯，仅限带领患者一人进入室（其他陪护人员留在室外等待），由操作医生负责手动拖住患者床扶手将患者床轻轻拖出机头，指导并帮助患者按照要求体位平躺在患者床上（多数情况下，采取患者头部朝向屏蔽门方向，即头先进-仰卧位）。
6.6接收线圈的使用及摆位
6.6.1线圈类别：接收线圈分为头线圈、颈线圈、肩线圈、中体线圈、大体线圈、膝线圈和小关节线圈（体线圈选择能包围患者检查部位的最小线圈为宜）。
6.6.2选择并安置线圈：依据“检查申请单”上注明的检查部位，选定适用的接收线圈，将其安放到检查床上适合检查的位置（电源线向外），打开线圈上下部分结合处的塑料扣，左手压按住线圈下半部分，右手提升线圈上部分让其脱离下半部分。放置好固定垫，可以通过线圈的塑料扣中心线与患者检测部位的中心线预对齐位置。为患者摆好部位后，将线圈的上半部分扣合到下半部分（将上下部分标识的箭头对齐），牢固扣锁好塑料扣。将线圈插头与插座插接牢固可靠。
6.6.3检查确认：确保线圈的上半部分不会挤压患者，确认上下部分闭合时未夹到患者的头发、衣物等，谨防夹伤病人，谨防固定垫挤压病人大血管。将患者床轻轻推入磁场中心（推到底）。
6.7激光定位
6.7.1激光定位点要求：检测头颅时顶紧患者肩膀，颅顶不可超过线圈边界，光斑定位于患者眉心；检测颈椎时让患者肩膀顶紧线圈，光斑定位于患者喉节；检测胸椎时，患者双臂抬起，体线圈顶紧腋窝后放下双臂，光斑定位于线圈框的中
心；检测腰椎时，胖体型患者将光斑定位于肚脐，瘦体型患者将光标定位于脐上两指处（尽可能看到尾椎）；检测股骨头时（登记时注意部位应登记为盆腔），光斑定位于髂前上棘中间；检测膝关节时，光斑定位于髌骨下缘中心；检测各小关节时，光斑定位于关节腔中心。
6.7.2激光定位：打开上机头控制面板上的“电源”（POWER）按钮，待显示“i_Open”后，按下“激光”（lASER）按钮打开激光定位器，轻轻拖动患者床，将激光光斑定位到检测部位后，同时再嘱患者检测过程保持平静呼吸，闭上眼睛，检查头颅与颈椎时要避免咳嗽，吞咽，检测其他部位时避免乱动等注意事项，按下上机头控制面板的“开始”（START）按钮启动程序，然后推入患者床到磁场中心，待上、下机头面板显示“OK”后，按下关闭上机头控制面板的“电源”按钮，结束定位。将线圈插头与插座插接牢固可靠后放稳在患者靠床边位置，退出扫描间，关严屏蔽门，进入操作间。
6.7.3 扫描过程注意事项：检查过程中，操作医生要通过观察窗，从不同角度观察病人情况(操控台有监控可以实时观察病人检查时在磁共振台的反应，尤其是面部反应)，可使用话筒与扫描间的病进行必要的交流，如发现病人突发异常情况，应立即终止设备运行，快速入室施救。
6.8软件扫描系统操作
6.8.1登录系统：在windows桌面上双击“MRConsole”快捷方式图标，进入磁共振成像系统操作界面。
6.8.2 病人登记：点击操作界面左侧病人登记组“登记”按钮，在弹出页面依次录入或选填入患者“”“检查号”“影像号”“出生日期”“性别”“年龄”“检查部位”“检查姿势”等，点击“扫描”按钮进入后序操作项目。也可以点击“预登记”随后再调出患者
信息进行扫描检查（可对工作列表Worklist、病人列表、预约列表、删除等项目单击或双击进行一系列后续操作）。
检查姿势的种类：
Head First-Supine 头先进-仰卧位
Head First-Prone 头先进-俯卧位
Head First-Left Lateral 头先进-左侧卧位
Head First-Right Lateral头先进-右侧卧位
Feet First-Supine 脚先进-仰卧位
Feet First-Prone 脚先进-俯卧位
Feet First-Left Lateral 脚先进-左侧卧位
Feet First-Right Lateral 脚先进-右侧卧位
6.8.3进入扫描界面：当病人信息登记完毕后，点击“扫描”按钮，系统自动跳转到扫描界面，病人和扫描部位的登记情况即显示在界面中。
6.8.3.1添加扫描任务：在序列管理区（界面右下部）选择要扫描的“线圈”“部位”，在用户组“分类”列表选择并单击要扫描的“用户”，列表会自动显示该检查可用的扫描序列，双击序列选择及参数设置列表要执行的扫描序列“scout”（或点击左侧的“添加”按钮，或按住选定的序列拖放）将其传输加载到左下区扫描任务管理区，然后再添加其他序列（可按住Ctrl或Shift进行多选）。
注意：当加载导向扫描序列“scout”，会将先前扫描任务管理中的序列清空，定位像区域图像清空，所以只能将导向扫描序列作为第一个序列添加。
6.8.3.2常见部位扫描序列推荐
导向序列：scout
头颅：T2WI_TRA，T1WI_TRA，FLAIR_TRA，T2WI_SAG
垂体：T2WI_SAG，T1WI_SAG，T2WI_COR，T1WI_COR
颈椎：T2WI_SAG，T1WI_SAG，T2WI_TRA，STIR_SAG
腰椎：T2WI_SAG，T1WI_SAG，T2WI_TRA，STIR_SAG，STIR_ COR
胸椎：T2WI_SAG，T1WI_SAG，T2WI_COR
盆腔（股骨头、前列腺等）：T2WI_COR，T1WI_COR，STIR_ COR，T2WI_TRA
女性盆腔（子宫附件）：T2WI_SAG，T1WI_SAG，STIR_SAG，STIR_ COR
左肩部：T2WI_TRA，T2WI_SAG，T1WI_SAG，STIR_SAG
右肩部：T2WI_TRA，T2WI_COR，T1WI_COR，STIR_ COR
腕关节：T2WI_TRA，T2WI_COR，T1WI_COR
6.8.3.3采集参考图像：采集参考图像是程序的第一步，采集到的图像将分别显示在定位像显示区和图像浏览区。
点击“用户”，双击“scout”导向扫描序列加载后，点击“应用”，再在扫描任务管理区选定“scout”序列后点击“扫描”，扫描完成后，采集到的3个参考像将分别显示在定位像显示区（界面上半部分的3个小窗口），从左至右分别为矢状面（SAG）；横轴面（TRA）；冠状面（CDR）。同时弹出新的图像浏览器窗口显示所有图像，通过浏览器窗口的翻页按钮查看所有图像并选定一个最清晰的矢状面T2（SAG）参考像用于定位。
如发现扫描出的导向图像部位偏移，停止操作，重新回到扫描间，拆下插头、线圈盒，调整线圈位置后，再按照“6.7激光定位”的操作步骤重新定位。
6.8.3.4定位断层、调整参数：可利用参考图像对下一个序列调整断层定位和规定视场。
点击系统主界面左侧图像工具组的“图像模式”，再在右侧图像浏览器窗口（谁的图像浏览器窗口就是谁的名字）选择一个最清晰的矢状面T2（SAG）参考像，对其右击，在弹出菜单点击“发送定位像”。一般情况下，“T2WI_SGA”序列引用“scout”扫描出的图像参考定位，“T2WI_TRA”序列引用“T2WI_SGA”扫描出的图像参考定位（注意：每次定位都要“发送定位像”后才能双击序列进行）。
调整方法：点击“序列模式”在跳转的窗口定位像显示区分别点击选定第1、2、3个窗口的定位线，可拖动四边任一定位框线中部的黄色FOV手柄“ ”调整成像野投影区大小，保证扫描部位全部成成像野的黄色框线。将断层框线中心的黄色枢纽手柄“+”拖动到断层部位的中心位置（如颈椎第2、3椎间盘的正中心位置），可拖动上下定位线左右两侧的任意一个黄色旋转句柄“+”，调整角度与检测部位平行（如第2、3椎体边缘），所有定位参数调整完成后，点击界面左下角的“应用”按钮接受所有调整。
6.8.3.5复制扫描参数：扫描参数调整完后，可将同样的设置通过复制应用到尚未执行扫描的序列中，节省设置时间。方法为：双击选定要调整的断层序列（定位像图像会自动显示断层定位线），再按住左键将已设置好参数的上一序列拖放到待复制序列上，松开鼠标弹出一个新窗口，直接单击“OK”即可完成复制。每个序列参数设置好后都要点击“应用”。
6.8.3.6执行常规扫描检查：当定位参数调整并应用后，在任务管理区选定要扫描的序列，点击“扫描”按钮，开始扫描（在扫描上一序列的同时，可依照上述流程准备加载下一个序列，查看、编辑上一序列扫描所获得的图像）。
6.8.3.7扫描任务管理：可通过扫描任务管理区对选定序列进行“上移”“下移”“添加”“删除”“保存”“另存”“应用”“取消”“扫描”“停止”等按钮进行一系列操作。
7.图像后处理
扫描完成后，系统重建的图像自动发送到图像浏览区，可查看扫描效果并进行相应处理。
7.1图像同步与布局：图像工具栏的布局与胶片工具栏的布局操作方法相同。每个病人的胶片为两页，第1页为6×5布局的小图像胶片，第2页为4×4布局的大图像胶片。
第1页布局设定（T2WI_SAG）：点击“序列模式”按钮，弹出图像序列器窗口，选定相同的序列，并对其右击选“全部同步”或“序列同步”将其载入，点击系统主界面工具栏的“布局”按钮弹出九宫格，所选像格呈蓝色显示（系统默认布局为3×3），在九宫格上拖移鼠标到6×5布局点击左键确定布局，也可在九宫格上右击，在弹出菜单中选择你所需要的分格方式（再点击“序列模式”，可继续选择其他序列的图像进行编辑）。
第2页布局设定（T2WI_TRA）：第1页布局设定好后翻至第2页，在“序列模式”窗口选择最后1个序列，布局成4×4模式。当大图像胶片数量不能布满九宫格时，点击“图像模式”按钮，从浏览器窗口中选择相同序列的3个横轴面（T2WI_TRA）部位清晰的图像右击点选“1×1发送打印窗口”1次性补入最后一行左边3格。最右击病变部位最清晰的1个失状面T2WI_SAG图像选“1×1发送打印窗口”填充页面右下角九宫格，再右击九宫格右下角的图像，弹出菜单“添加定位线”，下级菜单选择“T2WI_TRA”，图像显示定位线。
也可根据图片多少编辑最适合的布局模式。也可通过工具栏点击“新建胶片”按钮，将选中的图像拖放到新建的胶片中“布局”及进一步处理。
7.2图像同步：在图像浏览器上单击选择要同步的图像，图像变为黄色虚线边框
即为选中（可按住Ctrl或Shift键多选）。点击图像组工具栏的“全部同步”或“序列同步”按钮，可将单个、一个序列或全部的图像进行相同的处理。
7.3处理图像：对已经同步的图像进行缩放、移动等编辑调整。
7.3.1缩放图像：全选图像后，将鼠标置于图像左上角，此时鼠标形状变为放大镜图标，然后按住左键拖动调整图像大小。亦可点击图像工具栏的“缩放”按钮，然后在图像上按住左键拖动调整图像大小。
7.3.2移动图像：全选图像，将将鼠标置于图像右上角，此时鼠标形状变为“十”字图标，然后按住左键拖动调整图像位置。
7.3.3删除图像：当图像数目过多，每页胶片的九宫格放不下所有图像时，可单击选定要删除的图像，按键盘上的“Delete”键删除每个序列第1个或最后1个不清晰的图像。
注意：脊椎图像较多，一个6×5的小图像页面排布不下（通常会多出3），在删除其他序列的图像时，要删除序列首尾的图像，不可从序列中间删除，以免造成图像不连续影响诊断。“scout”导向图像一般要从九宫格删除掉。
8.打印图像
图像处理完成后，将处理后的图像打印成胶片供临床医生诊断或供日后复诊参考。
8.1保存胶片模版：可点击工具栏“保存模版”按钮，将当前胶片布局版式保存下来，以便下次直接调用。
8.2保存胶片：点击工具栏“保存胶片”按钮，在弹出的“另存为”窗口指定存储胶片的文件夹并定义名称，点击“确定”。
8.3开启胶片打印机：按胶片打印机电源键，打印机自检完成后进入待机状态。
如果打印机的胶片用完了，打印机会报警提示，在上胶片舱盒装入大空白胶片，在下胶片舱盒装入小空白胶片，推入舱盒，打印机自动继续完成打印。
8.4打印胶片：胶片排版完成，再次检查确认无误后，点击工具栏“打印”按钮，弹出打印胶片对话框，选择打印机、打印页面围、打印份数，点击“确定”即开始打印。
9.诊断与出据报告
9.1开启万里云电脑（开机方法同上）与打印机
分别按电源键，依次打开电脑、显示器、打印机。在万里云电脑windows 界面上双击万里云快捷图标，在弹出的登录界面输入用户名“******”，输入密码“******”，点击“确定”弹出诊断与报告界面。
9.2同步患者数据：在扫描控制电脑的“MRConsole”主界面图像工具栏点击“图像模式”按钮再次检查、编辑图像，确认无误后点击“全部同步”按钮完成同步，再点击“PACS”按钮将全部数据发送到联网的万里云电脑，此时窗口右下边的状态栏会显示图像传送进度的图标。同时，万里云界面患者信息栏“报告状态”项显示为“上传中”，在医疗状态栏反复点击“全部”“上传中”按钮刷新数据，最“待诊断”按钮左上角出小红点提示数据上传完成，再次刷新后，患者信息栏“报告状态”项显示为“上传完毕”。
点击患者信息栏最左侧“操作”项中的信息修改“○…”按钮，在弹出菜单里点击“修改”，在弹出对话框输入患者病情症状描述后，点击“提交更改”完成患者信息修改。
通过患者信息栏可查看诊断与报告的进度，点击主页面窗口的左上角的“SICS”按钮可直接返回万里云主界面。
9.3申请医生诊断与出据报告：点击点击患者信息栏最左侧“操作”项中的发启远程“○+”按钮，在弹出窗口中点选要诊断的部位按钮（如为四肢，应复选“左或右”），此时要特别注意窗口最上面的诊断费数额是否正确，确认无误后点击“确定”按钮，数据即通过网络发往待医生诊断及出据报告。当医生完成诊断并出据报告后，患者信息栏最左侧“操作”项中的“ ”符号就变成了眼睛，“报告状态”栏显示“诊断完成”，点击最左边的眼睛“ ”按钮就跳转到报告页面，点击“打印”按钮完成报告打印。
9.4申请本地委外医生诊断并出据报告：当患者信息栏“报告状态”项显示为“上传完毕”后。通过、QQ或微信申请委外诊断医生后，在万里云电脑登录医院QQ，等等委外医生在QQ上发送来的“申请远程控制”请求，在弹出窗口中点击“同意”按钮，耐心等待诊断结果。当委外医生完成诊断并出据报告后，患者信息栏最左侧“操作”项中的“ ”符号就变成了眼睛，“报告状态”项显示“诊断完成”。
9.5医院部医生诊断并出据报告：当患者信息栏“报告状态”项显示为“上传完毕”后。点击最左侧“操作”项中的本地诊断“ ”按钮，跳转至报告编辑页面，在编辑页面右侧的“报告模版”栏“选择部位”项点击选中诊断的部位，然后在其下面的模版选项中选择要套用的模版最右侧点击“+”，窗口左边报告对应的“检查所见”“诊断印象”文本框会自填充诊断容（可能这些容进行适当修改，然后点击“提交报告”按钮，在弹出窗口选择必选项为“阴性”或“阳性”，点击“保存并审核”后窗口即变为报告。
9.6修改报告：如果发现报告存在不妥之处，可点击报告页面最上面的“更多”，在弹出菜单选择“修改报告”后弹出窗口显示“是否修改报告？”，点击“确定”按钮后就重新又回到报告的编辑状态，完成报告容修改后，依次点击“提交报告”完成
弹窗容选择，“保存审核”即可。
9.7删除报告：点击报告页面最上面的“更多”，在弹出菜单选择“放弃诊断”，系统自动删除报告容跳转到主页面窗口，当患者信息栏最左侧“操作”项中的眼睛“ ”按钮又变回到本地诊断“ ”按钮状态，“报告状态”项显示为“诊断中”，后期可重新诊断出据报告。
9.8打印报告：点击患者信息栏“操作”项最左边的眼睛“ ”按钮就跳转到报告页面，点击“打印”按钮完成报告打印。
10关机
10.1退出系统：完成所有需要操作容后，关闭两台电脑的所有窗口，关闭电脑和打印机，返回扫描间（也可在扫描完成后返回扫描间），按扫描时操作的相反顺序，拆取下线圈，帮助患者离开扫描间，整理好患者床、线圈柜等所有物品，关闭照明灯，退出扫描间，关严屏蔽门后上锁。
10.2关机：进入设备间，按开机时相反的顺序依次关停核磁机电子柜、空调（需要时关闭照明灯），检查无误后，关退出房间，锁好房门。
11 查询
可能通过系统查询功能查看相关病人信息、后续操作等。
11.1查询已登记病人：分别点击病人登记界面的工作列表“Work List”“病人列表”“预约列表”“”按钮，系统有登记的病人会显示在预约列表中，双击病人名字可对其信息进行一系列操作。
11.2查找图像：点击图像工具栏的望远镜“查询图像”按钮打开查询界面，在这里可以按照多种查询条件进行查找。
11.3导入外部数据：在电脑上连接U盘、光盘或移动硬盘，点击图像工具栏的
望远镜“查询图像”按钮打开查询界面，点击“导入文件”按钮，在弹出界面选择要导入的文件或文件夹，点击“开始”即可导入，当文件导入完毕后，点击“退出”按钮，导入病人的数据就与电脑本地的数据一同显示在查询列表中。
12.日常注意事项
12.1温控系统检查：要求每天上、下班各观察一次表头求数，，一天至少两次。两个表头的计数分别代表磁体上下盘的温度，绿色的27℃代表设定温度，红色的求数代表上下盘的实际温度，要求磁体实际温度保持在27±0.5℃围，如实际温度偏差在±0.5℃以上，要及时联系万东工程师。
温控系统的作用是用来给磁体上下盘加热并确保磁体上下盘的温度常年保持在设定的温度（万东公司要求磁体温度常年体质在27℃）。如果磁体温度偏离设定温度±1℃并且超过24小时，磁场均匀度将受到严重损坏，严重时需要重新匀场。重新匀场时医院至少停机10天。
12.2扫描间温度控制：空调原则上要求24小时常开（可根据医院安排，每天开停）。只要保证扫描间温度稳定在24℃左右（不要超过26℃），空调的模式不做具体要求。如发生断电后，要求值班医生在来电后把空调打开（空调不会上电自动运行）。
12.3定期清洁屏蔽门门框和门上的弹簧片
清理方法：先用凡士林在四周门框上均匀涂一层，然后开关门5次左右（目的是使屏蔽门和屏蔽体能很好的导通，把外界电磁信号完全屏蔽在外，同时还能减少开关门时的摩擦力），然后用纱布蘸酒精把凡士林擦掉。
12.4接收线圈与患者床的保养：由于接收线圈与患者床经常和病人接触，可能带有细菌，为了避免交叉感染，接收线圈每隔半个月左右，要进行一次清洁保养
工作，主要是清洁线圈上下盖之间的触点。方法：用纱布蘸75%酒精擦拭触点，接收线圈外壳、床板、床壁、床垫等部位，不可用水或其他清洁液进行清洗。
磁共振机突发停电后紧急措施 1、尽快将病人从扫描架中退出，使用手动机械开关。 2、检查控制台、扫描架、扫描床等设备恢复为初始状态。 3、检查设备间的空调机和磁体冷却压缩机开关。 4、尽量保持主磁体间处于低温状态。最大限度的减少液氦的挥发，减少损失。 5、紧急通知设备科通报情况并要求尽快知道来电时间。 6、来电后，最短时间内恢复磁体冷却压缩机。检查液氦水平，记录丢失的液氦量。 7、陆续开户和检查空调机，计算机系统等设备并记录。 磁共振检查中紧急情况处理 1、检查前认真向患者介绍禁忌症，仔细观察患者一般情况，做好解释说明工作，取得患者配合。 2、患者如神志不清，昏迷，意识障碍，身体多处骨折，头部外伤等病情严重者，需家属、相关科室医生陪同，以共同处理紧急情况。 3、造影剂的使用及处理（磁共振造影剂不良反应极少，个别患者给药后可出现面部潮红，荨麻疹，恶心，呕吐，味觉异常，注射部位轻度热，痛感，支气管痉挛，心悸，头晕，头重，惊厥，低血压等不良反应，个别患者有过敏，喉头水肿，休克等反应。亦有重症肌无力急剧恶化的报道）。 A、立即停药，停止检查，就地处理。 B、吸氧，监测血压及脉膊。 C、迅速建立静脉通路。 D、平卧位，遵医嘱给予非那根25mg肌注，地塞米松5mg肌注。严重者可用肾上腺素0.3-0.5mg皮下注射。 F、抢救同时联系急诊室，配合将患者及时、安全送往急诊室进行进一步治疗及抢救。
磁共振机操作规程 1、开机。特殊情况需要大关机，关闭设备间的指定。 2、查看设备间的空调、冷头压缩机、水压（2左右）、水冷机。 3、注意观察机器自检情况，发现问题及时处理。 4、查看液氦水平并记录。 5、检查扫描间线圈情况。 6、登记病人信息（姓名、号码、出生年月、部位、男女、体重）。 7、摆位准确，线圈轻拿轻放并注意线和接口。 8、扫描前训练病人呼吸，使其能够配合。 9、扫描序列和图像要符合要求，否则在病人能接受情况下加扫。 10、扫描过程中随时听和观察病人情况，尤其是重症病人，并要求家属陪同。 11、图像排版照相准确，避免废片出现。 12、关机前检查扫描床情况，简单整理，但床上常规线圈别动。 13、退出界面上所有执行程序后，退出系统。 14、进入睡眠状态，关显示器。 磁共振室工作人员守则 1、自觉遵守国家法律，遵守医院规章制度，遵守劳动纪律，离开岗位，需请示科领导。 2、礼貌服务，牢记医院宗旨，“病人至上，质量第一”，对病人态度和蔼，耐心解答问题，文明行医。 3、各级人员认真做好自身工作职责。 4、非本室人员未经许可，不得进入检查操作室及机房范围。 5、MR室内所有工具，不得外借。 6、室内严禁吸烟，入室换鞋。 医患关系沟通制度
