ProE工程图+模具设计
1、更换启动画面
教你换个起动画面，让你每天都有一个好心情：
打开PROE的安装目录:例D:\Program Files\proeWildfire 2.0\text\resource RESORCE里面的一个图片换了就可以了
2、工程图尺寸加公差
@++0.1@#@--0.1@# 亦可以ALT键+0177→“±”
3、选取环曲面（Loop Surf）
1.首先选取主曲面；
2.按下shift键，不要放开；
3.将鼠标移动至主曲面的边界上，此时鼠标右下方弹出“边：***”字样；
4.点击鼠标左键确认，放开shift键，OK!
相切链的选取（Tangent）
1.首先选取一段棱边；
2.按下shift键，不要放开；
3.将鼠标移动至与所选棱边相切的任一棱边上，此时鼠标右下方弹出“相切”字样；
4.点击鼠标左键确认，放开shift键，OK
Copy 面时如果碎面太多，可以用Boundary选法：先选一个种子面再按shift+鼠标左键选边界
4、工程图标注修改：原数可改为任意数, 只要把@d改为@o后面加你要的数（字母O）
5、如下的倒圆角的方法,现与大家分享:
作图的步骤如下(wildfire版本):
1>在需要倒角的边上创建倒角参考终止点;
2>用做变倒角的方法,先做好变倒角,不要点"完成";
3>击活"switch to transition"
4>单击"Transitions"
5>在已生成的成灰色的倒角上选取不需要的那部分倒角
6>在"Default (stop case 3 )"下拉菜单中选取"stop at reference"
7>在"stop references"选项栏中选取你创建的倒角终止点.结果如下图所示:
6、裝配模式下的小技巧，可能大家还不知道：
在裝配一個工件時，剛調進來時工件可能位置不好，
可以按CTRL+AlT+鼠標右鍵－－－－－平移；
可以按CTRL+AlT+鼠標中鍵－－－－－旋轉；
可以按CTRL+AlT+鼠標左鍵－－－－－平移其它已裝配好的工件
7、你是不是很烦野火中灰灰的界面，而怀念2001的界面。
只要在CONFIG中加入use_pre_wildfire_color_scheme YES
8、删除trail文件
config文件中，加一句
trail_dir f:\temp
/* 指定trail文件存放目录,PRO/E每启动一次就会自动生成一个trail文件,可以指定trail生成目录定期删除也可以在PRO/E启动时删除,即每次启动PRO/E时自动删除以前生成的trail文件,只保留最近一次生成的trail,这是PROE非正常退出时要用来恢复模型的文件
9、"如何把autocad的2d图完好地输入到proe里":
在CAD里将DWG文件转换成DXF文件，然后在PROE里直接打开DXF文件，应该就可以了，最好是设定好原点，在PROE里打开以后将线条颜色改一下，注意单位（转出以后应该是英制).
10、在野火工程图中，标注时如何将豆号改为点号? decimal_marker COMMA_FOR_METRIC_DUAL
11、出工程图的时候消引圆的过渡线:
tan_edge_display_for_new_views no_disp_tan
12、野火2.0怎么每次转出CAD图形时,那模型颜色和剖面颜色都变成白色,如何使它
转出图纸时默认为ＰＥＲＯ２．０里面的颜色？
DXf_exprot.pro file
map_layer dxf_Dimension _Dim
map_layer dxf_Axis _Axis
map_layer dxf_hatching _Haych
map_layer dxf_Text _Text
map_layer dxf_Table _Table
map_layer dxf_Format _Format
map_layer dxf_Continuons_line _Solidine
map_colar GEOMETRY_COLOR 3
加到config文件里
31、PRO/e工程图转AUTO-CAD的技巧
PRO/E毕竟是国外的软件,和国内的一些标准有很大的不同,eg:工程图的线宽都一样,图层分得也不是很清楚,等等
要想解决这些问题,你只需将config.pro 中的intf_out_layer 的值设为part_layer就好啦!
工程图转成DXF格式后,在CAD中你就可以随意编辑线宽啦!
钣金件展开长度计算的推导
在Pro/E钣金模块中，计算折弯部分的展开长度公式是：
DL＝(pi/2*Ri+y_factor*t)*a/90
式中：DL板材的中性层长度
Ri 折弯内径
y_factor Y轴比例因子
T板材厚度
a 折弯部分相对的圆心角
以下是推导过程：
其中，k为中性层系数（即内壁到中性层距离与板厚的比值）
DL＝2＊pi（Ri+k*T)*a/360
＝(pi*Ri+pi*k*T)*a/180
＝(pi/2*Ri+pi/2*k*T)*a/90
令pi/2*k=y_factor
则DL＝(pi/2*Ri+y_factor*T)*a/90
我个人认为，其中的k因子对我们计算展开长度有直接意义，所以在设定折弯许可的时候，设定k因子就可以了。k值针对不同的材料有不同的值。普通钢板k值为0.45，实际取0.5，误差极小
13、打开PRO/E中三维标注:
14、草绘中如何标注曲线与直线得夹角？
依次点选曲线，交点，直线，然后按中键就可以了，这是基本操作.
15、工程图里平方的标注有方法:
1:25的平方写成{0:25}{1:@+2@#}或者{0:25}@+2 可以！
16、proe的窗口怎么改大小?
配置文件加入visible_message_lines1就OK了.
17、工程图里的超级技巧:
在国标里，工程图规定是剖视图剖到骨位、筋位作不剖处理，
可是在PROE工程图里，剖视图总是会将所有剖到的地方都显示
出来。这样就不可避免剖到骨位，PROE也没有提供这样一个命令，剖到筋不显示。
18、有经常存盘习惯的朋友，会不会在没有对零件做任何变动的情况下存盘而多产生不必要的版本。可以在config.pro里加上save_objects changed_and_updated。这样系统
就会提示你因为没有改变，文件尚未存盘。
另外也可以按Alt+w+o打开系统窗口，输入purge会清除当前工作目录下的所有旧版本。
19、pro/e里面的父子关系可不可以解除?
先试着删除父特征，此时在特征树中其子特征均会被点亮，此时点击“取消”推出。明白其父子关系后，可以先行将这些子特征重新定义，使其与父特征脱离关系。然后再试着删除，直到再没有子特征出现为止。
在装配中进行这样的操作也很安全。
再不行就在你进行这种危险操作前先存一次盘，最好激活到最高层次的装配图中进行存盘操作.
20、通常在PRO/E DRAWING里面转工程图是不是第一次会有好多隐藏的东西都跑出来了好烦呢?
只要在PROE2001 draw setup or PROE wildfire drawing options里面设置:
ignore_model_layer_status===NO就可以同步PART或ASSEMBLE
是不是好方便?
21、零件的精度
在Pro/ENGINEER 里可以使用Accuracy 命令来修改零件或组件的精度。零件的精度是一个与零件大小的相对值，有效值范围为0.01 到0.0001，缺省值是0.0012。注意当你提高零件精度（减少相对精度的数值）后，零件在生的时间也会加长。
你可以修改配置文件选项“accuracy_lower_bound”来修改相对精度值的下限，有效的下限值为1.0000e-6 ~ 1.0000e-4。
零件精度值要小于零件上的最短边与包容零件的长方体的最长边的比值。除非有必要，一般情况下使用缺省的精度设置即可。
在以下情况下，你可能需要改变零件的精度：
? 在一个很大的零件上添加一个非常小的特征。
? 用两个零件使用相交法（融合或切割）来生成新零件时。两个源零件要兼容，它们就必须具有相同的绝对精度。要使用相同的绝对精度，可以估计两个零件的尺寸并分别乘于各自的相对精度值，如果结果不一样，可以改变零件的相对精度值直到结果相同为止。
例如，小零件的尺寸是100，相对精度值是0.01，乘积（绝对精度）就是1；大零件的尺寸是1000，相对精度值也是0.01，乘积（绝对精度）就是10，要使两个零件的绝对精度值相同，可将大零件的相对精度值该为0.001。
修改零件的相对精度可选择Setup > Accuracy。修改精度值后整个零件将自动再生。绝对精度和相对精度
绝对精度使Pro/ENGINEER 可以辨认的最小尺寸（使用当前的系统单位）。
要使绝对精度功能可用，可将系统配置文件选项“enable_absolute_accuracy”设置为“yes”。绝对精度功能可使不同尺寸的零件或不同精度设置的零件（例如从其他系统导入的零件）可以良好地配合在一起。
在17.0版之前，所有的零件都采用相对精度，因此当你从另一个不同大小的零件复制或融合几何的时候，你需要使用不同的绝对精度工作。
通常情况下，对于大多数零件你应该继续使用相对精度。在以下情况下才需要考虑使用绝对精度：
? 在某些操作，例如Merge 和Cutout 等，这些操作从其他零件复制了几何模型。? 为制造和模具设计准备设计模型。
? 要使导入的几何（Geometry）和目标零件相适合。
你可以通过以下两个办法来使一组零件的精度相适合：
? 给它们设置相同的绝对精度。
? 以其中一个零件（通常是最小的零件）为准，将它的绝对精度值赋予其他所有零件。
工程图配置文件.dtl常用选项及使用详解 工程图配置文件是出工程图所必需了解掌握的知识。我写过一篇关于系统配置文件config.pro的教程，里面提到过配置文件对于使用PROE非常重要。 config.pro的使用，请先看这个帖https://www.doczj.com/doc/362752862.html,/thread-9138-1-1.html 不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。可见工程图配置文件的重要性。工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。所以本帖先将一些常用选项列出，供大家参考。配置文件使用方面的内容放在后面讲解。 本帖为原创，严禁转载！ 请勿综合成PDF或WORD等格式打包下载，谢谢合作！ 本帖不设回复可见，方便大家都可以见到 本帖所讲述的内容目录如下： 一、工程图配置文件常用选项及说明 二、工程图配置文件使用详解 1、创建工程图配置文件*.dtl 2、工程图配置文件选项的查找 3、工程图配置文件的选项设置与修改 4、工程图配置文件的正确调用 一、工程图配置文件常用选项及说明 drawing_units mm（前面为选项，空格后为值，下同） 此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。 drawing_text_height 3.5 设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。 text_width_factor 0.7 设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。 但此项设置对于windows系统自带的仿宋体无效。 broken_view_offset 3 设置破断视图两破断线之间的距离 detail_circle_line_stylephantomfont 设置详细视图（局部放大图）的边界线的线型，影响打印的粗细 projection_typefirst_angle 设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）
ProE模具设计教程 ——裙边面分模方法实例（WildFire版本） 作者：TomLee 本教程将详细讲解在Pro/E中创建标准模具装配的流程，裙边面的创建方法已经常用的技巧，本教程将只讨论正常的使用分型面进行体积块拆分的分模方法，对于各种各样的“暴力”分模方法不加以讨论。 MFG的创建 创建工作目录 新建一个工作目录，因为在分模过程中会产生一系列的文件： ? MOLDNAME.MFG------------------模具设计制造文件 ? MOLDNAME.ASM------------------模具组件 ? FILENAME_WRK.PRT----------------------工件 ? MOLDNAME_REF.PRT------------参考零件 ? FILENAME.PRT---------------------设计零件 ? MOLDNAME.ACC------------------相关零件精度报表（零件间精度不同是产生） 新建模具文件 选择制造“Manufacturing”——模具型腔“Mold Cavity”（铸造型腔“Cast Cavity”界面和方法都跟模具型腔基本相同，只多一个沙芯的功能。）
进入模具界面，现在增加了工具条基本可以完成分模的动作，同时也保留有老的菜单在右侧。不过被PTC干掉是迟早的事情，哈哈！ 加入参考模型 不要直接装入零件开始模具设计，因为还需要添加一些零件上不需要的模具特征。选择 模具的装配方法 ?模具模型（Mold Mold）——装配（Assemble）——参考模型（Ref Mold），这样跟组件装配零件的界面和方法相同 ?模具模型（Mold Mold）——定位参照零件（Locate RefPart），这样会有专门的布局窗口提供我们进行更多的设置。也可以 点击图标
PROE工程图BOM表的教程 我们这个教程,只是想告诉大家如何将图A这个产品的BOM做成如图B所示! 当然是做好表格,自动生成的啊! 第一步,我们得制作一个零件和装配文件的模板,这是为了能够统一将要在BOM中加载的参数! 1,设置好单位,我用的是如下图所示的 编辑----设置-----单位-----
2,设置好材料如图所示,我们在此时设置材料,是考虑到产品中,大部分零件是这个材料,当然你也可不在此时设置!在其后单独设置! 编辑---设置----材料---- 如果库里没有你想要的材料,新建一个吧!见下图!
3,新建参数,还有很多朋友在讨论如何在工程图中加载中文名称,其中有一个ptc_common_name参数是可以用来加载中文名称的,但PROE支持自定义参数后,如何加载中文名,已经是小菜一碟了!
装配文件模板的设置与零件文件的模板设置差不多,在此不多叙述!材料就免了吧,不知道你是不是这样做的,我是这样弄的! 第二步,用我们创建好的模板来新建零件和装配文件 将每个文件的材料及参数的值设定好,以TOP.PRT为例,见图:
第三步,新建ASM_PRODUCT.ASM文件的工程图,新建视图!其具体步骤,不再详细叙述! 1,新建BOM表格,表----插入----表----
在页面左下方,取一点,创建如下所示表格,相信你没有问题! 2,设置重复区域,这是自动生成BOM表内容的关键! a,设置第1个重复区域,表----重复区域----添加------简单------ 即将表中的两行全部设为第一个重复区域,我们暂且称为外重复区域 设置重复区域的属性,表----重复区域----属性----选择外重复区域,设置如下图所示: b,设置第2个重复区域,步骤同上 将最上面一行,设为第二重复区域,我们暂且称为内重复区域 设置内重复区域属性,步骤同上,设置如下:
Pro/E工程图图框和字体详细配置步骤（原创） 有疑问联系tang_hua@https://www.doczj.com/doc/362752862.html, 一、基本设置（电脑上操作） 1.字体配置 1.1字体格式的文件：下载需要的字体文件 1.2路径：将字体文件放到指定的路径（或者是proe安装目录下的fonts文件夹中，后续设置默认字体时需要找到该字体的保存路径）： 2Pro/E图框配置（图中“formats”文件夹） 将文件夹所有的frm格式文件放到：D:\Program Files\proeWildfire4.0\formats（具体视proe 的安装目录定，只要放到proeWildfire4.0\formats文件里面就可以） 3config及相关配置 3.1记事本打开config，将下图红色标记的全部替换为proe的安装根目录后保存
3.2将文件夹所有的文件放到：D:\Program Files\proeWildfire 4.0\text（具体视proe的安装目录定，只要放到proeWildfire4.0\text文件里面就可以） 3.3proe启动目录设置 在D盘根目录新建文件夹D:\Proestart（文件夹名字自定，建议用字母）； 将copy to text中的congfig、活动绘图文件放到D盘新建的文件夹proestart中。 同时对桌面proe的启动快捷键右键-属性，更改proe的起始位置为上步建立的proestart文件夹（红色圈标记）
二、软件设置（Proe中操作） 打开proe软件 1工程图默认字体路径设置
1）工具-选项 2）查找 3）输入pro_font_dir，选择选项中对应名称双击 4）找到之前字体的保存路径：D:\Program Files\proeWildfire4.0\text\fonts\chinese_cn 2工程图默认字体设置 1）工具-选项 2）查找 3）输入default_font，选择选项中对应名称双击 4）输入字体文件名GB2312
7

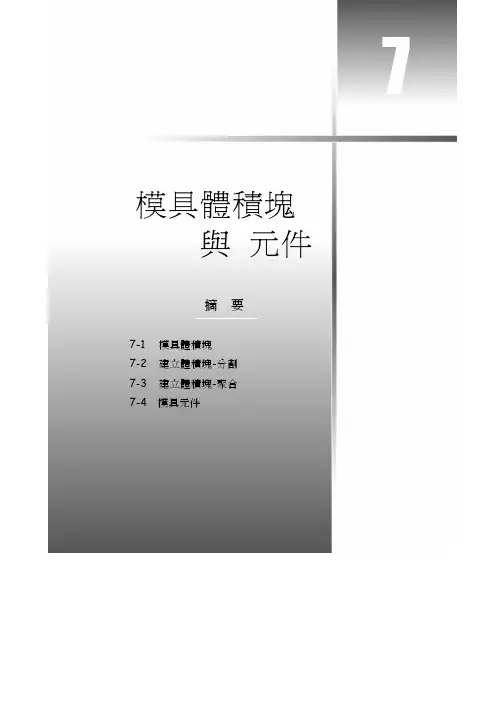

模具體積塊 與 元件
