柱式桥墩：本工程桥墩、桥台采用柱式墩，柱式墩施工时模板采用定型模板，周围搭设井字脚手架支撑、固定，支架底部须认真夯实，有必要时需做灰土处理，地基处理到必须能够满承载需要。模板拼装要严密，满足刚度要求，同时注意模板的错缝，以免产生横纵交错，影响美观，
桥墩施工 1、 工程简介： 瑞安市飞云江高楼段沿岸绿道工程（高楼溪段、吴界山段自驾车绿道）大桥全长105.08m ，桥面宽度为13.25m ，桥梁工程总面积为1392.31㎡.本工程桥梁抗震设防类别为B 类，地震动峰值加速度为0.05g,地震基本烈度为6度，结构按7度设防。桥梁起终里程：k1+937.460–k2+042.540桥梁位于直线段内。 桥梁整体布置：（19+2×31+19）四跨Y 型钢构实心板桥 墩浇筑完成后先带模浇水养护，拆模后覆盖塑料膜养护。实体桥墩施工工艺流程见图1。 图1 2、桥墩施工工艺 2.1模板制作：要求模板表面平整，尺寸偏差符合设计要求，具有足 灌注墩身砼 砼拌制、运输 制作砼试件 清理基础顶面 测量放样 绑扎桥墩钢筋 立 模 立顶帽模板 灌注墩台帽砼 砼拌制、运输 制作砼试件 绑扎顶帽钢筋安装预留孔模板 模板复测 模板加 养 护 拆 模 测量放样 报验模板
够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。模板进场后为了保证墩身混凝土外观质量，首先进行模板预拼装，检查模板各部分尺寸、模板接缝及平整度，保证各项指标符合设计和规范要求，模板试拼完后其表面均匀涂刷脱模剂，确保模板严密不漏浆。 2.2测量放线： 2.2.1在放线定位前要彻底清理承台表面，保证表面无杂物和污水，并对承台表面进行凿毛处理。 2.2.2用全站仪准确放样桥墩中心位置，用红油漆在承台上标注，并画出桥墩范围。 2.3搭脚手架：施工时根据桥墩高度和几何尺寸将脚手架搭建在承台上，先搭设Φ48钢管施工支架，支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在承台或经过硬化后的地基上。 作业平台范围要能满足施工场地需要，并且有安全网，要求网绳无破损，并扎系牢固、绷紧、拼接严密；网宽不小于2.6m，里口离墙不得大于15cm，外高内低，每隔3m设支撑，角度为45°；立网随施工层提升，网与网之间拼接严密，空隙不大于10cm。 2.4钢筋施工 墩台身钢筋在钢筋加工场加工，检验合格后运至施工现场进行拼装。 2.4.1墩台身钢筋依据设计加工，采用未经高压水处理过的HRB335带肋钢筋和Q235光圆钢筋，经进场检验合格方可投入使用。 2.4.2 从事钢筋加工及焊接的操作人员必须经考试合格，持证上岗。钢筋正式焊接前，应进行现场条件下的焊接试件检验，合格后方可正式生产。 2.4.3钢筋严格按工程技术交底书和《钢筋工程作业指导书》进行加工。 2.4.4桥墩钢筋采用汽车吊加人工配合的方法安装，安装过程要有专人指挥，防止出现不安全事故。 2.4.5墩身护面钢筋如与墩顶钢筋有抵触时，施工时适当调整护面钢筋的间距。墩顶泄水坡处钢筋可适当弯折。 2.4.6施工作业时最外层钢筋的净保护层厚度必须满足设计要求。保护层垫块采用混凝土垫块，不得使用砂浆垫块，侧面和底面的垫块不少于4个/m2，绑扎垫块和钢筋的铁丝头不得伸及保护层内。 2.4.7钢筋接头错开布置，接头采用电弧搭接，焊接长度：双面焊5d,单面焊10d。 2.4.8所有钢筋要形成梁部→墩身→承台→桩基的电流通路，综合接地装置与全线装置统一，以解决电流弥留问题。 2.4.9钢筋安装及保护层厚度允许偏差见表1
桥梁墩台身施工方案 一、概述 达成铁路扩能改造工程5标段第二项目部DK138+500～DK149+000段桥梁工程：墩身高，最大高度达27m；截面尺寸大，均为双线桥，结构最小边尺寸为2.2m，为大体积混凝土工程。施工难度大，为确保墩身施工质量，特编制墩台身施工方案。 二、施工方法 墩身模板采用特别设计的厂制定型大块钢模板拼装，对拉螺栓加固模板，墩身高度在15m 以内的一次支立成型；墩身高度在15m以上的分两次立模浇筑砼。桥台外露面采用大块组合钢模板，局部辅以木模，模板缝用双面橡胶密封条密封。顶帽模板采用厂制拼装式大块钢模。 墩台身混凝土均采用泵送混凝土，插入式振捣器捣固。工地现场设钢筋加工棚进行钢筋加工制作，现场绑扎。墩台身混凝土按大体积混凝土施工工艺进行施工。 （一）、脚手架工程 1、构架结构（见附图1和附图2所示） 采用双排钢管脚手架，排距0.9m，步距1.2m，立杆间距1.2m，距地面0.2m高设扫地杆，沿架子高度方向每隔4m左右设剪力撑一道，剪力撑与地面的夹角在45度至60度之间，脚手架与墩身钢模间净距不小于0.5m，于脚手架一侧设置供人员上下用的爬梯，爬梯每阶0.3m高。 2、基础和拉撑承受结构 脚手架立杆的基础应平整夯实，密实度达到85%以上，基础高出地面15cm，具有足够的承载力和稳定性。设于坑边或台上时，立杆距坑、台的上边缘不得小于1m，且边坡的坡度不得大于土的稳定边坡坡度，否则，应作边坡的保护和加固处理。 脚手架立杆之下必须设置垫座和垫板，基础四周作好排水设施。 基础要满铺木板，立杆要立在木板上。 3、脚手架施工安全注意事项 详见《脚手架施工作业指导书》，本处不再叙述。 （二）、模板工程 1、墩身模板工程 墩身钢模为厂制大块定型钢模，每块模板高3m（直坡桥墩另配有以0.5m为倍数的0.5m高至2m高的调整节），宽度有0.5m、0.7m、1.2m、1.9m、2.2m、2.225m共六种，分别组合成了五套墩身模型。 钢模材料：面板为5mm厚钢板，纵肋为8号槽钢，横筋为8cm宽5mm厚钢板，四周连接筋为10号角钢，抱箍采用2根10号槽钢并用，拉杆为φ20mm圆钢，模板之间的连接采用M18螺栓带帽，抱箍之间的连接采用M20螺栓带帽。 使用要求： ①高度：墩身一次立模不得超过15m（不含托盘及顶帽在内的高度），即每次浇注砼的高
目录 1设计任务书......................... 3 ........ 1.1设计目的...................... 3 .......... 1.2设计任务...................... 3 .......... 1.2.1设计资料.................... 3…… 122地质资料..................... 3…… 1.2.3 材料..................... 4 .......... 1.2.4基础方案.................... 4…… 1.2.5计算荷载.................... 4…… 1.2.6设计要求.................... 6…… 1.3时间及进度安排.................. 6…… 1.4建议参考资料.................... 6…… 2设计指导书......................... 8 ........ 2.1拟定尺寸...................... 8 .......... 2.2荷载设计及荷载组合................ 8 ?… 2.2.1荷载计算................... 8…… 2.2.2桩顶荷载计算及桩顶荷载组合 (8) 2.3桩基设计计算与验算................ 10… 2.3.1桩长确定及单桩承载能力验算 (10) 2.3.2桩身内力及配筋计算 (11) 2.3.3单桩水平位移及墩台水平位移验算12
3设计计算书1?…

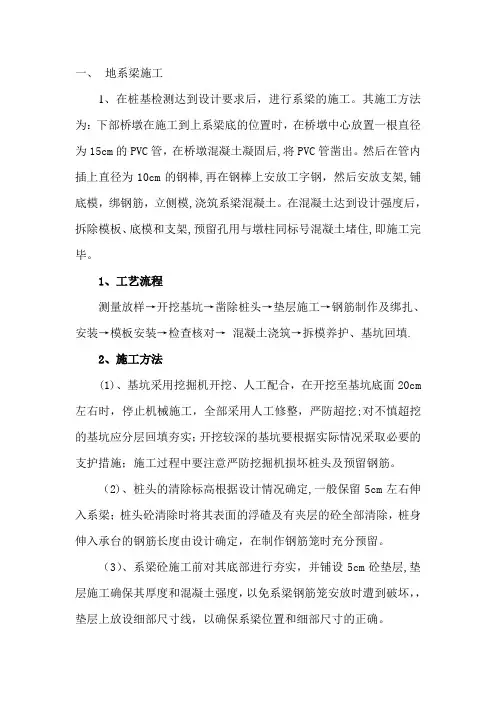

一、地系梁施工 1、在桩基检测达到设计要求后，进行系梁的施工。其施工方法为：下部桥墩在施工到上系梁底的位置时，在桥墩中心放置一根直径为15cm的PVC管，在桥墩混凝土凝固后，将PVC管凿出。然后在管内插上直径为10cm的钢棒，再在钢棒上安放工字钢，然后安放支架，铺底模，绑钢筋，立侧模，浇筑系梁混凝土。在混凝土达到设计强度后，拆除模板、底模和支架，预留孔用与墩柱同标号混凝土堵住，即施工完毕。 1、工艺流程 测量放样→开挖基坑→凿除桩头→垫层施工→钢筋制作及绑扎、安装→模板安装→检查核对→混凝土浇筑→拆模养护、基坑回填.2、施工方法 （1）、基坑采用挖掘机开挖、人工配合，在开挖至基坑底面20cm左右时，停止机械施工，全部采用人工修整，严防超挖；对不慎超挖的基坑应分层回填夯实；开挖较深的基坑要根据实际情况采取必要的支护措施；施工过程中要注意严防挖掘机损坏桩头及预留钢筋。 （2）、桩头的清除标高根据设计情况确定，一般保留5cm左右伸入系梁；桩头砼清除时将其表面的浮碴及有夹层的砼全部清除，桩身伸入承台的钢筋长度由设计确定，在制作钢筋笼时充分预留。 （3）、系梁砼施工前对其底部进行夯实，并铺设5cm砼垫层，垫层施工确保其厚度和混凝土强度，以免系梁钢筋笼安放时遭到破坏，，垫层上放设细部尺寸线，以确保系梁位置和细部尺寸的正确。 （4）、钢筋制作严格按图纸及技术规范要求进行；由于是掩埋部分，采用每块不小于1ｍ2的自制标准模板，模板接缝采用海绵条填塞，卡扣连接，钢管支撑，拉杆对拉，以保证模板的整体性和密封性，确保混凝土的外观质量。 （5）、混凝土采用集中拌和，砼输送车运送到位，用溜槽或吊车将砼送入模内。
墩身施工工艺 一.矩形空心墩施工 空心矩形墩，墩高7m～18m，钢筋护壁。墩身、墩帽采用C30高性能耐久性砼，垫石采用C50砼。空心墩模板外模采用大块整体桁架式无拉杆钢模，内模采用组合钢模辅以胶合板。空心墩外模每6m～８m立一次模，内模与外模同时、同步立模，第一次砼灌注空心墩下部实体段，然后灌注空心段墩身砼，最后灌注墩帽砼。 图1 墩台施工工艺流程图 １．墩台施工工艺流程图 墩台施工工艺流程见图1 ２．模板工程 外模采用大块整体桁架式无拉杆钢模（见下图），环向分4块，每3米为标准节，通过1米、0.5米的非标准节进行调整不同的墩高，内模采用组合钢模辅以胶合板。面板采用6mm厚的钢板，竖胁采用［20槽钢，间距40cm,横胁采用８mm钢板,间距40cm,整体式框架结构。空心墩倒角及局部拐角处采用胶合板模板,墩内壁半径R为75cm的圆角采用定制圆角钢模。墩台身砼保护层厚度采用细石
子砼垫块，空心墩墩壁模板之间支撑采用φ40钢管两端支垫专用塑料定位垫块。墩身模板采用汽车运输至墩位附近，现场拼装成整体，安装桁架支撑，采用25t 汽车吊整体吊装就位，与承台预埋型钢连接固定。（注：墩身采用的桁架式无拉杆钢模另由经理部统一设计、检算，委托广州市英达钢结构有限公司加工。） 示。 ３．脚手架工程 墩砼下部实体段砼强度达到设计强度的80%后，在空心墩上搭设φ40钢管满堂脚手架，脚手架和对撑螺杆相结合。脚手架钢管横向间距60cm,纵向间距60cm ，竖杆横向间距80cm ，每层步距60cm ，每1.8m 布设一道剪刀撑。 ４．钢筋制作安装 矩型空心墩模板图
钢筋在加工棚内集中下料、分型号、规格堆码、编号，平板车运到现场，现场绑扎或焊接。结构主筋接头采用闪光对焊，主筋与箍筋之间采用镀锌铁线进行绑扎或焊接。绑扎或焊接的钢筋网和钢筋骨架不得有变形、松脱现象，钢筋位置的偏差不得超过表2中所示要求。混凝土垫块采用细石子砼垫块，绑扎垫块和钢筋的铁丝头不得伸入保护层内。灌注前清除模板内的各种杂物。 表2 钢筋位置允许偏差表 墩台混凝土按大体积混凝土施工工艺进行，混凝土一次连续浇筑完成，其拌和、运输、浇筑、养护等按高性能混凝土的标准要求进行。砼由搅拌站集中拌制，砼罐车运输，砼输送泵浇筑。空心墩灌注顺序，第一次灌注空心墩下部实体段，然后灌注空心段墩身砼，最后灌注墩帽部分。 砼灌注顺序以中心沿横桥向向两边对称灌注，具体灌注顺序见图3。实心墩和空心墩均对称分层灌注, 连续进行，每层灌注厚度30cm,采用插入式振动棒振捣, 砼振捣时，振动棒与模板必须保持5～10cm的间距，插入下层砼5～10cm，振动棒移动间距不超过振动器作用半径的1.5倍，振捣器要垂直插入混凝土内，并要插入前一层混凝土，以保证新旧混凝土结合良好。提起振动棒时，应缓缓提起， 避免振动棒碰撞模板钢筋及其它预埋件。混凝土振捣密实的标志是：混凝土停止下沉、不冒大气泡、泛浆、表面平坦。振捣时间一般控制在30s以内，避免过振。考虑到垫石位置、尺寸大小及各种预埋件的位置等要求较高，垫石在墩身砼灌注完后再灌注，以确保垫石位置、尺寸大小及各种预埋件等符合规范及设计要求。 施工时尽量减少暴露的工作面，防风、防晒、防雨，灌注完成后立即抹平进入养
防撞警示设施施工方案 【1】工程概况 湖州南太湖产业集聚区吴兴杨渎桥至南浔菱湖公路工程南郊风景区连接线配套工程位于湖州南郊旅游区的北部,距中心城区约3.5km，桥面处河宽约121m，大桥横跨东苕溪，是进入南郊旅游风景区的主通道，在K0+407处设置东苕溪大桥跨越东苕溪（湖嘉申III 级航道），桥梁全长594.24m。配跨为3×25+3×25+（73+115+73）+3×25+4×25； 主桥上部结构采用（73+115+73）现浇预应力砼变截面连续箱梁，为单箱双室截面；主桥下部结构中6、9号过渡为墩为柱式墩+盖梁，钻孔桩基础；7、8号主墩为实体墩、承台+钻孔灌注桩基础。 东苕溪大桥主桥平面图 东岸7#主墩位于河堤坡脚平台处。西岸8#主墩距河道坡脚约11.4m，距东苕溪路边缘约18.9m处。东苕溪通航宽度为60m,通航水位为2.66m，百年一遇水位为3.42m。2017年12月11日项目部实测东苕溪水位为1.45m。 主桥三跨预应力砼变截面连续箱梁位于直线段上，跨中粱高3m，支点粱高7m，箱梁顶宽24.5m，箱梁底宽17m。主桥连续箱梁采用悬臂浇筑法对称施工，0#块节段长度12m，在钢管+贝雷支架上浇筑施工，其余分为13对梁段，采用挂篮对称平衡施工，13对梁段纵向分段长度为（5×3.3m＋8×4.25m）。主桥共有3个合拢段，2个边跨合拢段和1个中跨合拢段，合拢段长度均为2.0m。边跨现浇段长14.38m,边跨现浇段和边跨合拢段在支架上现浇，跨中合拢段在吊架上浇筑。 7#、8#主墩采用三柱式墩身，顺桥向厚3m；每个墩柱横桥向2.5m，各墩柱间距4.75m，墩柱间采用高1.2m,厚1m的联系梁。主墩采用3.5m厚承台+1.5m钻孔灌注桩基础，每墩
目录 1、编制说明 (2) 2、编制依据 (2) 3、工程概况 (2) 4、质量标准 (4) 5、施工技术方案 (5) 5.1施工准备 (5) 5.2施工支架搭设 (5) 5.3工艺流程图 (8) 5.4钢筋的储存、加工与安装 (8) 5.5模板安装 (10) 5.6浇筑墩柱砼 (10) 6、质量管理和质量控制保证措施 (11) 7、冬雨季混凝土施工措施 (19) 7.1、冬季混凝土施工措施 (19) 7.2、雨季混凝土施工措施 (19) 8、施工安全保证措施 (20) 9、现场文明施工和环境保护措施 (22)
1、编制说明 本施工方案的编写充分考虑在国家及地方相关法律法规，以及重庆市质监站，项目公司、二监理办的相关要求，认真分析两阶段施工设计图纸的基础上，考虑本项目的现场实际情况，阐述了墩柱钢筋的制作绑扎、模板、混凝土浇注施工的方法和工艺流程，以及施工的安全、质量、环保注意事项；该方案使用于本标段所有墩柱施工。 2、编制依据 根据《重庆三环高速公路两阶段施工图》 相关规范和标准： （1）《公路工程技术标准》（JTG B01-2003） （2）《公路桥涵设计通用规范》（JTG D60-2004） （3）《公路污工桥涵设计规范》（JTG D61-2005） （4）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）（6）《公路桥梁抗震设计细则》（JTG/TB02-01 -2008） （7）《钢筋焊接及验收规范》（JTJ 18-2003） （8）《公路桥涵施工技术规范》（JTJ/T F50-2011） （9）《公路工程水文勘测设计规范》（JTG C30-2002） （10）《公路工程质量验收评定标准》（JTG F80/1-2004） （11）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011） 3、工程概况
柱式桥墩施工方案 一、编制依据 1、《九寨沟至绵阳高速公路黄土梁隧道控制性工程C2合同段-两阶段施工图设计文件》第四册； 2、《公路工程技术标准》JTG B01-2003； 3、《公路工程质量检验评定标准》JTG F80/1－2004； 4、《公路桥涵设计通用规范》JTG D60-2004； 5、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004； 6、《公路桥涵施工技术规范》JTG 041-2000。 二、工程概述 桥梁下部构造采用直径为1.4m、1.8m、2.0m、2.2m钢筋混凝土圆形双柱式桥墩，其中φ1.4m墩柱16根、φ1.8m墩柱2根、φ2.0m墩柱16根、φ2.2墩柱84根，以钻孔灌注桩为基础，孔径为别为φ1.5、φ2.0m、φ2.2m、φ2.5m。桥墩盖梁及台帽设有支座垫石、防震挡块。 桥梁上构采用预应力混凝土(后张)T梁，跨径25m桥梁上部构造采用25米T梁，跨径40m桥梁上部构造采40米T梁。桥面铺装底层采用10cm厚的C40抗冻抗渗混凝土，内设抗裂钢筋网；顶层采用10cm厚沥青混凝土桥面铺装。 三、施工组织和进度计划
（1）、主要人员安排：管理人员6人，钢筋班组：15人，模板班组20人，混凝土工人：15人，其他：10人。 （2）、主要机械设备配置情况： 机械设备配置表 （3）、施工现场布置 1）施工调查：我项目部已对施工现场进行了调查，对现场情况
进行了细致的调查研究。对施工场地、临时道路、临时用水、临时用电等都做了相应的安排。 2）现场准备： A．沿线地表水受季节影响较大，选择枯水期进行桥梁下部工程施工。 B．沿线没有动力电网覆盖区，全线采用1000KW箱式变压器配合电缆供电。 C．施工道路：利用现有王王公路及施工纵向便道。 D．施工通讯：项目部、搅拌站配置多部手机及固定电话机和对讲机，测量人员施工采用对讲机联络。 （4）、施工进度计划 本项工程计划开工时间：2017年3月15日，计划完成时间：2017年9月30日完成。 四、施工方案 1、钢筋加工 墩柱钢筋在钢筋加工中心采用滚笼机制作成型，使用自制平板拖车运至施工现场，施工接桩头时整体吊装。墩柱模板采用全新定制钢模板，模板使用前用磨光机除去面板上的铁锈，并涂刷清漆，以保证立柱的外观质量。 墩柱钢筋安装时底口及桩基钢筋笼焊接固定，顶口用缆风绳固定，防止倾覆和变形。墩柱钢筋笼采用滚笼机整体制作，主筋机械接头连接同一截面内不超过30%，使用吊车将钢筋笼整体吊装，连接并绑扎接头处螺旋筋。为防止钢筋笼起吊及运输过程的变形，须采取有效措施：钢筋笼加强箍筋处加焊临时十字支撑，以增强其刚度，并在吊完成后依次拆除；钢筋笼起吊时，采用大小钩同时起吊，避免起
桥墩墩身施工工艺 一、概述 本工程的模板采用定型钢模板，墩身模板共分4层,每层高1.5米,共高6米;除第一次施工6米高外,后每次翻模施工高度为4.5米。 为保证墩身清水模的外观质量，墩身模板仅在每次支模最上面一块模板的横桥向设4根对拉螺杆,模板主背肋采用桁架式,并将每一块模板最上面一道桁架设计为平台式，以作操作平台使用。 由于桥墩模板的施工采用的是1.5m高的大模板，未考虑补块，因此必须保证桥墩的高度和相邻两道系梁之间的距离都符合1.5m的模数。为了保证桥墩的高度符合1.5m的模数，施工时从墩顶3.4m以下位臵向下反推若干个1.5m，直到最后一段不足1.5m为止，此不足1.5m段作为调整段单独施工，从此段以上便作为标准段用1.5m的定型钢模开始进行翻倒模施工。相邻两道系梁之间的1.5m模数则用在设计允许的调节范围内对系梁标高上下调整的方式控制。调整段的高度及每道系梁的标高位臵由项目部技术人员书面提供给工长及施工班组，施工时必须按照此数据进行施工。 二、施工顺序（见下图）
三、调整段施工 调整段分以下两种情况施工： 1、当调整段高度大于40cm时，使用一块1.5m高的定型钢模进行施工。 先在承台顶面用水泥砂浆作找平层，找平层厚度应控制再3cm以内并在找平层上预留一个2cm宽的出水孔。特别注意作找平层前应完成砼的凿毛，清理等工作且找平层施工时应用水平尺控制找平层的平整度。 找平层达到强度后再在找平层上进行模板的安装，模板安装时应根据
测量给的边线来组立模板，模板安装完成后再由测量配合进行模板平整度和轴线位臵的校核。 2、当调整段高度小于或等于40cm时，则使用砖模进行调整段的使用。使 用砖模施工调整段时在作砖模前同样需要先完成砼的凿毛、清理，再使用桥墩的外边线作为砖模的内边线进行砌筑，砖模采用240mm页岩砖进行砌筑，厚度240mm。砖模砌筑时在最下面一线砖位臵留2cm宽的出水孔。砖模砌筑高度为调整段高度减去5cm，砌筑完成后再在顶面用水泥砂浆作2cm厚的找平层。 四、钢筋操作平台的使用 第一次使用钢筋操作平台时应在使用点将平台组合成型，并在每层平台满铺跳板，用钢管搭栏杆扶手，四周满挂安全网（此安全网应使用兜网，不能使用密目式安全网），安全网侧面应与平台立杆捆绑在一起，下部则应穿过最下面一道操作平台底部捆绑在模板外侧。钢筋操作平台立杆根部必须与首段模板的操作平台桁架连接，以保证钢筋操作平台的稳定。 五、钢筋制安 1、承台施工时预留插筋的高度根据调整段的高度来控制，短的预留插筋 的高度高出调整段高度30cm即可，长的预留插筋则以短的预留插筋为标准，满足规范即可。“N1b”插筋的高度则根据墩高来控制，若根据墩高计算出的此钢筋高度可不接长，则此钢筋可根据计算出的高度一次留够长度，不再接长。若计算出此钢筋的高度必须接长才能满足要
