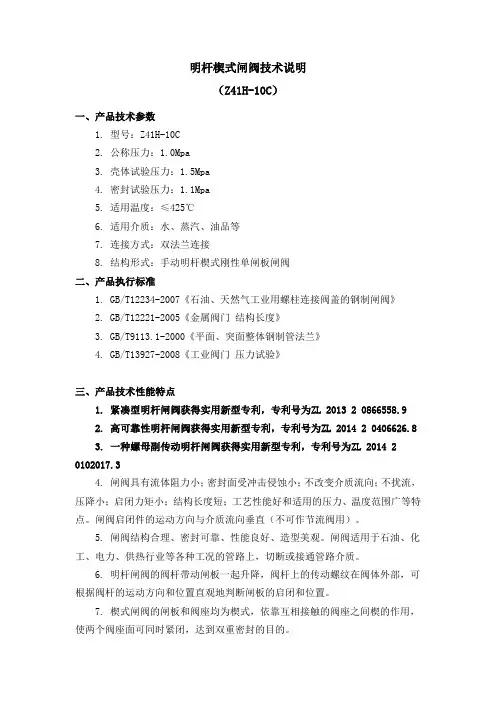

明杆楔式闸阀技术说明
（Z41H-10C）
一、产品技术参数
1. 型号：Z41H-10C
2. 公称压力：1.0Mpa
3. 壳体试验压力：1.5Mpa
4. 密封试验压力：1.1Mpa
5. 适用温度：≤425℃
6. 适用介质：水、蒸汽、油品等
7. 连接方式：双法兰连接
8. 结构形式：手动明杆楔式刚性单闸板闸阀
二、产品执行标准
1. GB/T12234-2007《石油、天然气工业用螺柱连接阀盖的钢制闸阀》
2. GB/T12221-2005《金属阀门结构长度》
3. GB/T9113.1-2000《平面、突面整体钢制管法兰》
4. GB/T13927-2008《工业阀门压力试验》
三、产品技术性能特点
1. 紧凑型明杆闸阀获得实用新型专利，专利号为ZL 2013 2 0866558.9
2. 高可靠性明杆闸阀获得实用新型专利，专利号为ZL 2014 2 0406626.8
3. 一种螺母副传动明杆闸阀获得实用新型专利，专利号为ZL 2014 2 0102017.3
4. 闸阀具有流体阻力小；密封面受冲击侵蚀小；不改变介质流向；不扰流，压降小；启闭力矩小；结构长度短；工艺性能好和适用的压力、温度范围广等特点。闸阀启闭件的运动方向与介质流向垂直（不可作节流阀用）。
5. 闸阀结构合理、密封可靠、性能良好、造型美观。闸阀适用于石油、化工、电力、供热行业等各种工况的管路上，切断或接通管路介质。
6. 明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，可根据阀杆的运动方向和位置直观地判断闸板的启闭和位置。
7. 楔式闸阀的闸板和阀座均为楔式，依靠互相接触的阀座之间楔的作用，使两个阀座面可同时紧闭，达到双重密封的目的。
8. 阀体阀盖结构设计合理，壁厚经严格控制及检测符合国家标准GB12234要求，强度高、刚性好、流阻小。
9. 阀体、阀盖、闸板采用铸钢WCB 精密铸造，电炉熔炼并经退火处理消除内应力。
10. 阀杆采用不锈钢2Cr13制成，有良好的抗腐蚀性、抗擦伤性和耐磨性。 11. 密封面采用不锈钢制成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
12. 填料采用柔性石墨，润滑性好，耐高温，密封严密，不漏水，更换方便。 13. 手动闸阀采用手轮直接启闭阀门，手轮上标有闸阀启闭方向，顺时针旋转为关闭闸阀，在闸阀处于最不利压力下，手轮最大操作力小于15Kgf 。 四、产品零部件材质
五、产品外形连接尺寸及结构简图
