电机功率的正确选择 电机的功率．应根据生产机械所需要的功率来选择，尽量使电机在额定负载下运行。选择时应注意以下两点： (1＞如果电机功率选得过小．就会出现“小马拉大车”现象，造成电机长期过载．使其绝缘因发热而损坏．甚至电机被烧毁。 (2)如果电机功率选得过大．就会出现“大马拉小车”现象．其输出机械功率不能得到充分利用，功率因数和效率都不高(见表)，不但对用户和电网不利。而且还会造成电能浪费。 要正确选择电机的功率，必须经过以下计算或比较： (1)对于恒定负载连续工作方式，如果知道负载的功率(即生产机械轴上的功率)Pl(kw)．可按下式计算所需电机的功率P(kw)： P=P1/n1n2 式中n1为生产机械的效率；n2为电机的效率。即传动效率。按上式求出的功率，不一定与产品功率相同。因此．所选电机的额定功率应等于或稍大于计算所得的功率。 例：某生产机械的功率为3．95kw．机械效率为70％、如果选用效率为0．8的电机，试求该电机的功率应为多少kw? 解:P=P1/ n1n2=3.95/0.7*0.8=7.1kw 由于没有7．1kw这—规格．所以选用7．5kw的电动机。 (2)短时工作定额的电机．与功率相同的连续工作定额的电动机相比．最大转矩大，重量小，价格低。因此，在条件许可时，应尽量选用短时工作定额的电机。 (3)对于断续工作定额的电机，其功率的选择、要根据负载持续率的大小，选用专门用于断续运行方式的电机。负载持续串Fs％的计算公式为FS％＝tg/(tg+to)×100％式中tg为工作时间，t。为停止时间min；tg十to为工作周期时间min。 此外．也可用类比法来选择电机的功率。所谓类比法。就是与类似生产机械所用电机的功率进行对比。具体做法是：了解本单位或附近其他单位的类似生产机械使用多大功率的电机，然后选用相近功率的电机进行试车。试车的目的是验证所选电机与生产机械是否匹配。验证的方法是：使电机带动生产机械运转，用钳形电流表测量电动机的工作电流，将测得的电流与该电机铭牌上标出的额定电流 进行对比。如果电机的实际工作电流与铭脾上标出的额定电流上下相差不大．则表明所选电机的功率合适。如果电机的实际工作电流比铭牌上标出的额定电流低70％左右．则表明电机的功率选得过大(即“大马拉小车”应调换功率较小的电动机。如果测得的电机工作电流比铭牌上标出的额定电流大40％以上．则表明电动机的功率选得过小(即"小马拉大车")，应调换功率较大的电机. 表: 负载情况空载1/4负载1/2负载3/4负载满载 功率因数0.2 0.5 0.77 0.85 0.89 效率0 0.78 0.85 0.88 0.895

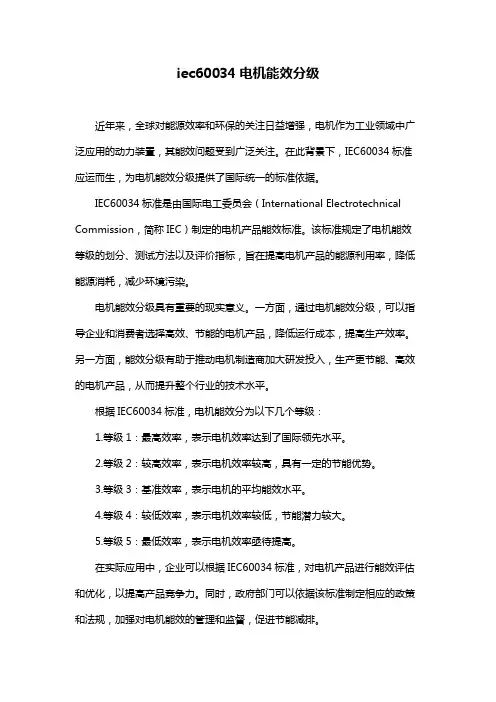

关于电动机能效分级（整理） 一、IEC60034-30 1.2008年10月，IEC发布，2009年7月23日欧盟通过： i.2011年6月16日，IE2能效等级作为电机强制性最低能效标准。 ii.2015年1月1日，7.5KW-375KW电动机以IE3能效等级作为强制性最低能效标准。 iii.2017年1月1日，将IE3能效等级作为电机强制性最低能效标准。 2.原则： i.低压、单速、三相、笼型感应电动机，一般用途电动机，含50Hz、60Hz， 3.范围： i.0.75-375KW ii.极数：2、4、6 iii.频率：50、60Hz iv.额定电压：1000V及以下 v.工作制：S1（连续工作制）或S3（断续周期工作制）但负载持续率80%或以上。 vi.能直接启动。 vii.电机额定运行条件：满足IEC60034-1第6章的要求。 viii.电机的法兰、底脚、轴伸机械尺寸与IEC60072-1不同时，也适用本标准。 ix.齿轮电机和制动电机也适用本标准。 x.本标准不包括的电机： a)根据IEC60034-25(GB/T 21209-2007)设计的变频专用电机。 b)电动机与其他设备设计为一个整体（如泵、风机和压缩机）而不能单 独进行测试时。 4.国内相应等级 i.IE1（标准能效）：Y、Y2、Y3 ii.IE2（高效率）：YX3 iii.IE3（超高效率）：YE3 iv.IE4（超超高效率）：YE4，在研发，未成熟。 二、GB18613-2012 1.实施：2012年9月1日 2.2016年9月1日，中小型异步电机实施新标国家二级（IE3超高效能电机）
3.适用范围：本标准适用于1000V及以下的电压，50Hz三相交流电源供电，额定功 率在0.75-375KW范围内，极数为2级、4级和6级，单速封闭自扇冷式、N设计、连续工作制的一般用途电动机或一般用途防爆电动机。 4.政策与法规： ●国务院[2005]40号《产业结构调整指导目录(2005年本)》 JO2、JO3系列，JDO2、JDO3系列，YB隔爆型（淘汰类） ●国家发改委第9号《产业结构调整指导目录（2011年本）》 1)YB、YBF、YBK系列隔爆型三相异步电动机（淘汰类） 2)Y、Y2系列电机（限制类） 电动机目标能效限定值在额定输出功率的效率应不低于表1中2级的规定。在表1中7.5-375KW的目标能效限定值在本标准实施之日4年后开始实施，7.5KW以下的目标能效限定值在本标准实施之日5年后开始实施，并替代表1中3级的规定。 表1 电动机能效等级
电机安装技术规范 1?目的 规范电机选型、采购、验收、安装、维护、修理、报废七项管理职责。2?适用对象 本工艺标准适用于一般工业安装工程固定式交、直和同步电动机及其附属安装。 3准备 设备及材料要求： 电动机应有铭牌，注明制造厂名，出厂日期，电动机的型号、容量、 频率、电压、电流、接线方法、转速、温升、工作方法、绝缘等级等有关 技术数据。 电动机的容量、规格、型号必须符合要求，附件、备件齐全，并有出厂合格证及有关技术文件。 电动机的控制、保护和起动附属设备，应与电动机配套，并有铭牌， 注明制造厂名，出厂日期、规格、型号及出厂合格证等有关技术资料。 各种规格的型钢均应符合设计要求，型钢无明显的锈蚀。并有材质证明。 螺栓：除电机稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。 作业条件： 在室外安装的电机，应有防雨措施。 电动机的基础、地脚螺栓孔、沟道、电缆管位置尺寸应符合设计质量 要求。 电动机安装场地应清理干净、道路畅通。
电动机驱动设备已安装完毕，且初检合格4操作规范 设备拆箱点件： 设备拆箱点件检查应有安装单位、供货单位、建设单位共同进行，并作好记录； 按照设备供货清单、技术文件，对设备及其附件、备件的规格、型号、数量进行详细核对； 电动机本体、控制和起动设备外观检查应无损伤及变形，油漆应完好； 电动机及其附属设备均应符合设计要求。 安装前的检查 电动机安装前应进行以下检查： 电动机应完好，不应有损伤现象。盘动转子应轻快，不应有卡阻及异 常声响。 电机的附件、备件应齐全无损伤。 电动机的安装： 电动机安装应由电工、事业部维修人员，大型电动机的安装需要搬运和吊装时应有起重工配合进行。 应审核电动机安装的位置是否满足检修操作运输的方便。 固定在基础上的电动机，一般应有不小于1.2m维护通道。 采用水泥基础时，如无要求，基础重量一般不小于电动机重量的3倍。基础各边应超出电机底座边缘100?150mm
范例(1)TOP
负荷系数表负荷条件TOP 如何选择电机的计算公式 范例(2)TOP
电动机扭距计算 电机的“扭矩”，单位是N?m（牛米） 计算公式是T=9549 * P / n 。 P是电机的额定（输出）功率单位是千瓦（KW） 分母是额定转速n 单位是转每分(r/min) P和n可从电机铭牌中直接查到。 如果没有时间限制1000W的电动机可以拖动任何重量的物体 1.1KW的电机输出扭矩为7.2N*m，要是不经过减速要提升1T的东西是不可能的。很简单的道理你可以用P=FV/1000计算出你可以达到的最大升降速度，这里要根据你的传动装置考虑效率进去。F 单位是N，V单位是m/s，P千瓦。注意单位换算。计算下来最大升降速度为0.11m/s。 电动机的名牌上有功率P，有转速n，有功率因数cosφ一般为0.85-0.9左右，设效率为η一般为0.9左右， 设电机扭矩T 则，T=9550*P/n T---扭矩Nm P--功率KW n---转速r/min Tsav=0.5T(Ts+Tcr), Tsav：平均启动扭矩。Ts最初启动扭矩。Tcr：牵入扭矩。 电机负荷的计算方法 一、计算折合到电机上的负载转矩的方法如下： 1、水平直线运动轴： 9.8*μ·W·PB TL= 2π·R·η(N·M) 式PB：滚珠丝杆螺距(m) μ：摩擦系数 η：传动系数的效率 1/R：减速比 W:工作台及工件重量(KG) 2、垂直直线运动轴： 9.8*(W-WC)PB
TL= 2π·R·η(N·M) 式WC：配重块重量(KG) 3、旋转轴运动： T1 TL= R·η(N·M) 式T1：负载转矩(N·M) 二：负载惯量计算 与负载转矩不同的是，只通过计算即可得到负载惯量的准确数值。不管是直线运动还是旋转运动，对所有由电机驱动的运动部件的惯量分别计算，并按照规则相加即可得到负载惯量。由以下基本公式就能得到几乎所有情况下的负载惯量。 1、柱体的惯量 D(cm) L(cm) 由下式计算有中心轴的圆柱体的惯量。如滚珠丝杆，齿轮等。 πγD4L (kg·cm·sec2)或πγ·L·D4(KG·M2) JK= 32*980 JK= 32 式γ：密度(KG/CM3) 铁：γ〧7.87*10-3KG/CM3=7.87*103KG/M3 铝：γ〧2.70*10-3KG/CM3=2.70*103KG/M3 JK：惯量(KG·CM·SEC2)(KG·M2) D：圆柱体直径(CM)·(M) L：圆柱体长度(CM )·(M) 2、运动体的惯量 用下式计算诸如工作台、工件等部件的惯量 W PB 2 JL1= 980 2π(KG·CM·SEC2) PB 2 =W 2π(KG·M2) 式中：W：直线运动体的重量(KG) PB：以直线方向电机每转移动量(cm)或(m) 3、有变速机构时折算到电机轴上的惯量 1、电机 Z2 J JO Z1 KG·CN：齿轮齿数 Z1 2 JL1= Z2 *J0 (KG·CM·SEC2)(KG·M2) 三、运转功率及加速功率计算 在电机选用中，除惯量、转矩之外，另一个注意事项即是电机功率计算。一般可按下式求得。 1、转功率计算 2π·Nm·TL P0= 60 (W) 式中：P0：运转功率(W) Nm：电机运行速度(rpm) TL：负载转矩(N·M) 2、速功率计算
国际电机能效标准和中国电机能效标准的 关系与区别 一、国际电机标准高效化 目前世界上已有十余个国家和地区颁发了电机能效标准，国际的电机能效标准不断提高，电机国际标准高效化趋势明显。 国际电工委员会IEC统一将全球的电机能效标准定为IE1、IE2、IE3、IE4等四个等级，将IE1定为标准效率、IE2为高效率、IE3为超高效率，并发布其标准值，2014年，IEC组织发布了IEC60034-30-1 , 将电机功率范围扩大为包含0.12KW-1000KW的电机，并正式发布了IE4能效标准值。 欧盟电机生态设计新指令EC No. 640/2009于2009年7月22号正式出台，欧盟对于IE3电机强制性标准设定了具体的时间表。该指令具体执行分为三步走计划，计划时间表如下： IEC60034-30-1 国际标准GB18613-2012 我国2012版标准 GB18613-2006 我国2006版标准（已淘 汰） IE4：超超高效率能效一级 IE3：超高效率能效二级能效一级 IE2：高效率能效三级能效二级 IE1：标准效率能效三级 二、我国电机能效标准 GB18613-2012对目标能效限定值的要求 我国是世界电动机生产制造的大国之一，高效率电机是未来电机市场的发展方向，若要使我国电机产品走向世界市场，必须使电机产品在能效水平上达到国际市场的技术要求。 我国目前电机行业参照的能效标准是2012年发布的国家标准《中小型三相异步电动机能效限定值及能效等级》（简称GB18613-2012 ) , 按照GB18613-2012的建议，电机目标能效限定值作为推荐性建议，要求在额定输出功率的效率不应低于2级（IE3 ) 能效标准，鼓励企业研发和生产IE3电机，使我国能效水平达到世界水平，其具体实施的建议如下： 1、对于额定功率范围为7.5~ 375kW的电机，其目标能效限定值在GB18613标准实施4年后（也即自2017年9月起）开始正式实施； 2、对于额定功率为7.5kW以下电机，其目标能效限定值在GB18613-2012标准实施5年后（也即自2018年9月起）开始实施。
旋转电机选型知识 一、电机的基本运行条件 GB755-2000《旋转电机定额和性能》中规定的电动机的基本运行条件包括：对海拔高度、环境温度、冷却介质和相对湿度的要求，电气条件，运行期间电压和频率的变化，电机的中点接地等规定。 1、海拔：一般不超过1000M。特殊要求，如微特电机的运行的海拔高度可达2500～31200m。 2、最高环境空气温度：电机运行地点的环境温度随季节而变化，一般不超过40℃。但一些专用电机可超过40℃，微特电机的最高环境温度为125℃。 3、最低环境温度：对已安装就位处于运行或断电停转电机，运行地点的最低环境温度为-15℃；对微特电机最低空气温度为-55℃。对于用水作为初级或次级冷却介质的电机的最低环境空气温度为5℃。 4、环境空气相对湿度：电机运行地点的最湿月份月平均最高相对湿度为90%，同时，该月月平均最低温度不高于25℃。 5、电压和电流的波形对称性：对于交流电动机，其电源电压波形的正弦性畸变率不超过5%；对于多相电动机，电源电压的负序分量不超过5%（长期运行）或1.5%（不超过几分钟的短式运行），且电压的零序分量不超过正序分量的1%。 6、运行期间电压的偏差：当电动机的电源电压（如为交流电源时，频率为额定）在额定值的95%～105%之间变化，输出功率仍能维持额定值。当电压发生上述变化时，电机的性能和温升允许偏离规定。 7、运行期间的频率偏差：但交流电机的频率（电压为额定）额定值的偏差不超过±1%时，输出功率仍能维持额定值。 8、电压和频率同时发生偏差：电压和频率同时发生偏差（两者偏差分别不超过±5%和±1%），若两者都是正值，且其和不超过6%；或两者均为负值，或分别为正值和负值，且其绝对值之和不超过5%时，电机输出功率仍能维持额定值。 9、电机的中性点接地：交流电机（Y连结）应能在中性点处于接地电位或接近接地电位的情况下连续运行。如果电机绕组的线端与中性点端的绝缘不同，应在电机的使用说明书中说明，未征得电机厂同意，不允许将电机的中性点接地或将多台电机的中性点相互连接。 二、电机的电压和频率的选取 1、我国的工频及电压：我国的工频电的频率是50Hz，电压等级分为：220V、380V、660V、1140V、3300V、6000V、10000V。
电机分类及选型 一、电机分类： 电机是发电机和电动机的统称。其中发电机分为三相同步发电机和单相同步发电机。而电动机分为同步电动机和异步电动机。并且异步电动机更加广泛使用。异步电动机又分为：三相异步电动机和单相异步电动机。三相异步电动机还分为铸铁壳和铝壳两种，一般铸铁居多（标注字母Y、Y2、AS、JO2、JW、YS），铝壳较少（标注字母MS）。单相异步电动机包含有：1.单相电容起动异步电动机:YC(CO2)、JY、MC（铝壳）；2.单相电阻起动异步电动机:YU(BO2)、JZ 、MU(铝壳)；3.单相电容运转异步电动机:YY(DO2)、MY(铝壳)；4.单相双值电容异步电动机:YL、ML(铝壳)；5.罩极电动机。 二、电机主要性能对比：
三、电机型号命名： Y 2 100 L 2 — 4 系第中机铁极 列二心座心数 代次高长长 号设 计 1、系列代号: Y 2、设计代号: 2为第二次设计(改进) 1 为第一次设计 3、中心高H:从电机轴伸中心轴线至底脚平面的高度。按标准有：56、63、71、80、90、100、112、132、160、180、225、280、315及以上(中型电机) 4、机座长（L）:按长短分S—短、M—中、L—长 5、铁心长:1—短、功率小；2—长、功率大 6、极数:影响电机转速。约：2极—2850r/min 4极：1450r/min 6极—930r/min 8极：720r/min 四、电机主要性能指标： 效率η:输出功率/输入功率0.4～0.9 功率因素:Cosφ0.6～0.98 起动转矩:0.5～3.0 起动电流:起动电流/额定电流=4～7倍 最大转矩:1.6～2.2倍 最小转矩:大于1.2倍
怎样正确选择电动机？ 电动机的功率．应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。选择时应注意以下两点： (1）如果电动机功率选得过小．就会出现“小马拉大车”现象，造成电动机长期过载．使其绝缘因发热而损坏．甚至电动机被烧毁。 (2)如果电动机功率选得过大．就会出现“大马拉小车”现象．其输出机械功率不能得到充分利用，功率因数和效率都不高(见表)，不但对用户和电网不利。而且还会造成电能浪费。 要正确选择电动机的功率，必须经过以下计算或比较： (1)对于恒定负载连续工作方式，如果知道负载的功率(即生产机械轴上的功率)Pl(kw)．可按下式计算所需电动机的功率P(kw)： P=P1/n1n2 式中 n1为生产机械的效率；n2为电动机的效率。即传动效率。 按上式求出的功率，不一定与产品功率相同。因此．所选电动机的额定功率应等于或稍大于计算所得的功率。 例：某生产机械的功率为3．95kw．机械效率为70％、如果选用效率为0．8的电动机，试求该电动机的功率应为多少kw? 解:P=P1/ n1n2=3.95/0.7*0.8=7.1kw 由于没有7．1kw这—规格．所以选用7．5kw的电动机。 (2)短时工作定额的电动机．与功率相同的连续工作定额的电动机相比．最大转矩大，重量小，价格低。因此，在条件许可时，应尽量选用短时工作定额的电动机。 (3)对于断续工作定额的电动机，其功率的选择、要根据负载持续率的大小，选用专门用于断续运行方式的电动机。负载持续串Fs％的计算公式为 FS％＝tg/(tg+to)×100％ 式中 tg为工作时间，t。为停止时间min；tg十to为工作周期时间min。 此外．也可用类比法来选择电动机的功率。所谓类比法。就是与类似生产机械所用电动机的功率进行对比。具体做法是：了解本单位或附近其他单位的类似生产机械使用多大功率的电动机，然后选用相近功率的电动机进行试车。试车的目的是验证所选电动机与生产机械是否匹配。验证的方法是：使电动机带动生产机械运转，用钳形电流表测量电动机的工作电流，将测得的电流与该电动机铭牌上标出的额定电流进行
步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。每输入一个脉冲电机转轴步进一个步距角增量。电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。 步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。步进电机惯量低、定位精度高、无累积误差、控制简单等特点。广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。 选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。一般地说最大静力矩Mjmax大的电机，负载力矩大。 选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。但细分只能改变其分辨率，不改变其精度。精度是由电机的固有特性所决定。论文天地欢迎您 选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。 选择步进电机需要进行以下计算： （1）计算齿轮的减速比 根据所要求脉冲当量，齿轮减速比i计算如下: i=(φ.S)/(360.Δ) (1-1) 式中φ---步进电机的步距角（o/脉冲）
S ---丝杆螺距（mm) Δ---(mm/脉冲） （2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。 Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2） 式中Jt ---折算至电机轴上的惯量(Kg.cm.s2) J1、J2 ---齿轮惯量(Kg.cm.s2) Js ----丝杆惯量(Kg.cm.s2) W---工作台重量（N） S ---丝杆螺距（cm） （3）计算电机输出的总力矩M M=Ma+Mf+Mt （1-3） Ma=（Jm+Jt).n/T× 1.02×10ˉ 2 （1-4） 式中Ma ---电机启动加速力矩（N.m) Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2) n---电机所需达到的转速（r/min） T---电机升速时间（s） Mf=(u.W.s)/(2πηi)×10ˉ 2 （1-5） Mf---导轨摩擦折算至电机的转矩（N.m) u---摩擦系数 η---传递效率 Mt=(Pt.s)/(2πηi)×10ˉ 2 （1-6） Mt---切削力折算至电机力矩（N.m) Pt---最大切削力（N） （4）负载起动频率估算。数控系统控制电机的启动频率与负载转矩和惯量有很大关系，其估算公式为 fq=fq0[(1-(Mf+Mt))/Ml）÷(1+Jt/Jm)] 1/2 （1-7） 式中fq---带载起动频率（Hz）
步进电机选型 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，即给电机加一个脉冲信号，电机则转过一个步距角。这一线性关系的存在，加上步进电机只有周期性的误差而无累积误差等特点。使得在速度、位置等控制领域用步进电机来控制变的非常的简单。 虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。 目前,生产步进电机的厂家的确不少，但具有专业技术人员，能够自行开发，研制的厂家却非常少，大部分的厂家只一、二十人，连最基本的设备都没有。仅仅处于一种盲目的仿制阶段。这就给用户在产品选型、使用中造成许多麻烦。签于上述情况，我们决定以广泛的感应子式步进电机为例。叙述其基本工作原理。望能对广大用户在选型、使用、及整机改进时有所帮助。 二、感应子式步进电机工作原理 （一）反应式步进电机原理 由于反应式步进电机工作原理比较简单。下面先叙述三相反应式步进电机原理。 1、结构： 电机转子均匀分布着很多小齿，定子齿有三个励磁绕阻，其几何轴线依次分别与转子齿轴线错开。0、1/3て、2/3て,（相邻两转子齿轴线间的距离为齿距以て表示），即A与齿1相对齐，B与齿2向右错开1/3て，C与齿3向右错开2/3て，A'与齿5相对齐，（A'就是A，齿5就是齿1） 2、旋转： 如A相通电，B，C相不通电时，由于磁场作用，齿1与A对齐，（转子不受任何力以下均同）。如B相通电，A，C相不通电时，齿2应与B对齐，此时转子向右移过1/3て，此时齿3与C偏移为1/3て，齿4与A 偏移（て-1/3て）=2/3て。如C相通电，A，B相不通电，齿3应与C对齐，此时转子又向右移过1/3て，此时齿4与A偏移为1/3て对齐。如A相通电，B，C相不通电，齿4与A对齐，转子又向右移过1/3て这样经过A、B、C、A分别通电状态，齿4（即齿1前一齿）移到A相，电机转子向右转过一个齿距，如果不断地按A，B，C，A……通电，电机就每步（每脉冲）1/3て,向右旋转。如按A，C，B，A……通电，电机就反转。由此可见：电机的位置和速度由导电次数（脉冲数）和频率成一一对应关系。而方向由导电顺序决定。不过，出于对力矩、平稳、噪音及减少角度等方面考虑。往往采用A-AB-B-BC－C-CA-A这种导电状态，这样将原来每步1/3て改变为1/6て。甚至于通过二相电流不同的组合，使其1/3て变为1/12て，1/24て，这
怎样正确选择电动机的功率? 来源：电动车高速电机,高速无刷电机,电动车配件-宁波市鄞州恒泰机电有限公司 电动机的功率．应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。选择时应注意以下两点：(1＞如果电动机功率选得过小．就会出现“小马拉大车”现象，造成电动机长期过载．使其绝缘因发热而损坏．甚至电动机被烧毁。 (2)如果电动机功率选得过大．就会出现“大马拉小车”现象．其输出机械功率不能得到充分利用，功率因数和效率都不高，不但对用户和电网不利。而且还会造成电能浪费。 要正确选择电动机的功率，必须经过以下计算或比较： (1)对于恒定负载连续工作方式，如果知道负载的功率(即生产机械轴上的功率)Pl(kw)．可按下式计算所需电动机的功率 P(kw)：P=P1/n1n2式中n1为生产机械的效率；n2为电动机的效率。即传动效率。 按上式求出的功率，不一定与产品功率相同。因此．所选电动机的额定功率应等于或稍大于计算所得的功率。 例：某生产机械的功率为3．95kw．机械效率为70％、如果选用效率为0．8的电动机，试求该电动机的功率应为多少kw?
解:P=P1/ n1n2=3.95/0.7*0.8=7.1kw 由于没有7．1kw这—规格．所以选用7．5kw的电动机。(2)短时工作定额的电动机．与功率相同的连续工作定额的电动机相比．最大转矩大，重量小，价格低。因此，在条件许 可时，应尽量选用短时工作定额的电动机。 (3)对于断续工作定额的电动机，其功率的选择、要根据负载持续率的大小，选用专门用于断续运行方式的电动机。负载持续串Fs％的计算公式为 FS％＝tg/(tg+to)×100％式中tg为工作时间，t。为停止时间min；tg十to为工作周期时间min。 此外．也可用类比法来选择电动机的功率。所谓类比法。就是与类似生产机械所用电动机的功率进行对比。具体做法是：了解本单位或附近其他单位的类似生产机械使用多大功率的电动机，然后选用相近功率的电动机进行试车。试车的目的是验证所选电动机与生产机械是否匹配。验证的方法是：使电动机带动生产机械运转，用钳形电流表测量电动机的工作电流，将测得的电流与该电动机铭牌上标出的额定电流进行对比。如果电功机的实际工作电流与铭脾上标出的额定电流上下相差不大．则表明所选电动机的功率合适。如果电动机的实际工作电流比铭牌上标出的额定电流低70％左右．则表明电动机的功率选得过大(即“大马拉小车”应调换功率较小的电动机。如果测得的电动机工作电流比铭牌上标出的额定电流大40％以上．则表明电动机的功率选得
电动机的选型 1.负载的种类、特性与要求 为防止电动机因选配不当而发生故障或损坏，在选定电动机时必须详细了解被拖动负载的种类、特性和要求，然后尽可能去选择满足这些特性和要求的电动机。 1.1被拖动负载应考虑的主要事项 （1）被拖动负载的类型； （2）被拖动负载所需的功率； （3）被拖动负载所需的转速； （4）被拖动负载的转速—转矩特性； （5）是否需要进行转速调节（分有级变速、无级变速）； （6）被拖动负载转动惯量的大小； （7）被拖动负载要求的起动方式（分手动、自动及遥控等）； （8）被拖动负载的制动方式（分一般制动、快速制动等）； （9）被拖动负载的工作制（分连续、短时、断续、变负载工作制等）； （10）被拖动负载是否需要可逆运转； （11）被拖动负载的安装型式； （12）工作时的环境条件（温度、湿度高低，有无腐蚀、爆炸性气体和液体，有无滴水和粉尘等）。 1.2电动机的技术要求 当根据被拖动负载以上的要求去选择确定电动机时，须考虑以下的技术要求： （1）电动机的类型； （2）电动机的额定功率； （3）电动机的额定电压、相数及频率； （4）电动机的额定转速； （5）电动机的起动转矩及最大转矩； （6）电动机的转速—转矩特性； （7）电动机的工作定额（连续、短时、断续定额等）；
（8）电动机能否进行转速调节； （9）电动机的绝缘等级； （10）电动机的外壳防护型式； （11）电动机轴伸中心高及轴伸尺寸； （12）电动机的安装型式（分卧式、立式和凸缘式等）； （13）供电电源容量； （14）电动机所使用的起动和控制设备； （15）相关附件（如安装用底座等）。 选择电动机的步骤和内容主要有：应以被拖动机械、设备的具体要求出发，并考虑使用场所的电源、工作环境、防护等级，以及电动机的功率因数、效率、过载能力、安装方式、传动设备、产品价格、运行和维护费用等情况来选择电动机的电气性能和机械性能，使被选定的电动机能安全、经济、节能和合理地运行。选择电动机的过程中其功率的确定极为重要，选择原则应该是在电动机能够满足被拖动负载要求的前提下，最经济、合理地确定电动机功率的大小。如果电动机的功率选得过大，不仅使设备投资费用增加，而且还会因电动机长期轻载运行致使其功率因数和效率降低；相反，若电动机的功率选得过小，电动机将经常过载运行，从而使电动机温升增高、绝缘老化以致使用寿命缩短；此外还有可能出现起动困难和经受不起冲击性负载等情况。因此，必须慎重权衡、正确合理地选择电动机的功率。 对于所选电动机的类型应能够满足生产机械各个方面的要求，如被拖动负载的性质、工作制、转速、起动特性、制动要求、过载能力及调速特性等；并应按经济合理的原则来选择电动机的类型，如电流种类、结构型式、电压等级和冷却方法等；同时所选电动机的类型除应能满足生产机械工艺过程的要求外，还应满足电源的要求，如对于供电容量较小的电源则应考虑起动时保持供电线路电压稳定，以及使电源的功率因数保持在合理范围；此外所选电动机还应适当留有备用功率，一般均使用电动机的负载率为0.75~0.9左右。电动机的结构型式和绝缘等级应满足安装与使用环境的要求，以保证电动机能够长期、可靠、安全地运行。 1.3动机类型的选择
关于电动车电机及电池选 型计算 This manuscript was revised on November 28, 2020
CV11改装成四轮轮边驱动电动车 1、参考纯电动车的设计目标，本课题提出了其基本性能要求和指标如下： 1）最高速度≥45Km/h； 2）最大爬坡度≥20%（5Km/h）； 3）30Km/h匀速行驶下的续驶里程≥120Km； 4）0—30Km/h加速时间≤10S。 电机功率 根据车辆的功率平衡方程式，有： 因为最高车速为45Km/h，传动系效率为，质量为1485Kg，滚动阻力系数为，风阻系数为，迎风面积为㎡。 因此计算得出电机在最高车速下的驱动功率为，因此每个电机最大功率为。 根据爬坡性能确定的最大功率 其中爬坡速度为5Km/h，传动系效率为，质量为1485Kg，滚动阻力系数为，爬坡度为20%。 考虑到坡度不大的情况下，cosα=1，sinα=tanα。 因此计算得出电机在以5Km/h，20%爬坡时的驱动功率为，因此每个电机最大功率为。 汽车起步加速过程可以按下式来表示： 其中x为拟合系数，一般取左右；t m为起步加速过程的时间（s）；Vm为起步加 速过程的末车速（Km/h）。 整车在加速过程的末时刻，动力源输出最大功率，此时速度为30Km/h，旋转质量换算系数为，加速时间为10S，，拟合系数x取。 因此计算得出电机要满足从0—30Km/h加速时间为10S需要的最大功率为，因此每个电机最大功率为。 综上所诉，电机的最大驱动功率应满足： 则有：最大功率为，取过载系数为2，因此额定功率为。 电机最高转速 电机转速及转矩公式如下： 其中最大车速为45Km/h，轮胎滚动半径为。 电机最大转矩
大中小型三相异步电动机能效限定值 及能效等级、高能耗落后设备名单 一、中小型三相异步电动机能效限定值及能效等级 1 范围本标准规定了中小型三相异步电动机（以下简称：电动机）的能效等级、 能效限定值、目 标能效限定值、节能评价值和试验方法。 本标准适用于690 V 及以下的电压．50 Hz 三相交流电源供电，能效2级和3级的额定功率在0．55 kW～315 kW 范围内，能效1级的额定功率在3 kW—315 kW 范围内，极数为2极、4 极和6极，单速封闭自扇冷式、N 设计的一般用途电动机或一般用途防爆电动机。 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡 是注日期的引用文件，其随 后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准 达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版 本适用于本标准。 GB 755-2000 旋转电机定额和性能(idt IEC 60034-1:1996) GB/T 1032 三相异步电动机试验方 法 3 术语和定义本标准采用下 列术语和定义。 3.1 电动机能效限定值minimum allowable values of energy efficiency for motors 在标准规定测试条件下，允许电动机效率最低的保证值。 3.2
电动机目标能效限定值t arget minimum allowable values of energy efficiency for motors 在本标准实施一定年限后．允许电动机的最低效率，该值实施后将替代电动机能效限定值。 3.3 电动机节能评价值evaluating values of energy conservation for motors 在标准规定测试条件下，满足节能认证要求的电动机效率应达到的最低保证 值。 4 技术要求 4.1 基本要求电动机的一般性能、安全性能、防爆性能以及噪声和振动要求 应分别符合相关标准。 4.2 电动机能效等级 电动机能效等级分为3级，其中1级能效最高。各等级电动机在额定输出功率 和75%额定输出功率的效率均应不低于表1的规定。 4.3 电动机能效限定值 电动机能效限定值在额定输出功率和75%额定输出功率的效率均应不低于表 1 中3级的规定。
关于电动机能效分级(整理) 一、IEC60034-30 1.2008年10月,IEC发布,2009年7月23日欧盟通过: i.2011年6月16日,IE2能效等级作为电机强制性最低能效标准。 ii.2015年1月1日,7、5KW-375KW电动机以IE3能效等级作为强制性最低能效标准。 iii.2017年1月1日,将IE3能效等级作为电机强制性最低能效标准。 2.原则: i.低压、单速、三相、笼型感应电动机,一般用途电动机,含50Hz、60Hz, 3.范围: i.0、75-375KW ii.极数:2、4、6 iii.频率:50、60Hz iv.额定电压:1000V及以下 v.工作制:S1(连续工作制)或S3(断续周期工作制)但负载持续率80%或以上。 vi.能直接启动。 vii.电机额定运行条件:满足IEC60034-1第6章的要求。 viii.电机的法兰、底脚、轴伸机械尺寸与IEC60072-1不同时,也适用本标准。 ix.齿轮电机与制动电机也适用本标准。 x.本标准不包括的电机: a)根据IEC60034-25(GB/T 21209-2007)设计的变频专用电机。 b)电动机与其她设备设计为一个整体(如泵、风机与压缩机)而不能单独 进行测试时。 4.国内相应等级 i.IE1(标准能效):Y、Y2、Y3 ii.IE2(高效率):YX3 iii.IE3(超高效率):YE3 iv.IE4(超超高效率):YE4,在研发,未成熟。 二、GB18613-2012 1.实施:2012年9月1日 2.2016年9月1日,中小型异步电机实施新标国家二级(IE3超高效能电机)
3.适用范围:本标准适用于1000V及以下的电压,50Hz三相交流电源供电,额定功率在 0、75-375KW范围内,极数为2级、4级与6级,单速封闭自扇冷式、N设计、连续 工作制的一般用途电动机或一般用途防爆电动机。 4.政策与法规: ●国务院[2005]40号《产业结构调整指导目录(2005年本)》 JO2、JO3系列,JDO2、JDO3系列,YB隔爆型(淘汰类) ●国家发改委第9号《产业结构调整指导目录(2011年本)》 1)YB、YBF、YBK系列隔爆型三相异步电动机(淘汰类) 2)Y、Y2系列电机(限制类) 电动机目标能效限定值在额定输出功率的效率应不低于表1中2级的规定。在表1中7、5-375KW的目标能效限定值在本标准实施之日4年后开始实施,7、5KW以下的目标能效限定值在本标准实施之日5年后开始实施,并替代表1中3级的规定。 表1 电动机能效等级
伺服电机选型技术指南 1、机电领域中伺服电机的选择原则 现代机电行业中经常会碰到一些复杂的运动，这对电机的动力荷载有很大影响。伺服驱动装置是许多机电系统的核心，因此，伺服电机的选择就变得尤为重要。首先要选出满足给定负载要求的电动机，然后再从中按价格、重量、体积等技术经济指标选择最适合的电机。 各种电机的T-ω曲线 （1）传统的选择方法 这里只考虑电机的动力问题，对于直线运动用速度v(t)，加速度a(t)和所需外力F(t)表示，对于旋转运动用角速度ω(t)，角加速度α(t)和所需扭矩T(t)表示，它们均可以表示为时间的函数，与其他因素无关。很显然。电机的最大功率P电机，最大应大于工作负载所需的峰值功率P峰值，但仅仅如此是不够的，物理意义上的功率包含扭矩和速度两部分，但在实际的传动机构中它们是受限制的。用ω峰值，T峰值表示最大值或者峰值。电机的最大速度决定了减速器减速比的上限，n上限=ω峰值，最大/ω峰值，同样，电机的最大扭矩决定了减速比的下限，n下限=T峰值/T电机，最大，如果n下限大于n上限，选择的电机是不合适的。反之，则可以通过对每种电机的广泛类比来确定上下限之间可行的传动比范围。只用峰值功率作为选择电机的原则是不充分的，而且传动比的准确计算非常繁琐。 （2）新的选择方法 一种新的选择原则是将电机特性与负载特性分离开，并用图解的形式表示，这种表示方法使得驱动装置的可行性检查和不同系统间的比较更方便，另外，还提供了传动比的一个可能范围。这种方法的优点：适用于各种负载情况；将负载和电机的特性分离开；有关动力的各个参数均可用图解的形式表示并且适用于各种电机。因此，不再需要用大量的类比来检查电机是否能够驱动某个特定的负载。 在电机和负载之间的传动比会改变电机提供的动力荷载参数。比如，一个大的传动比会减小外部扭矩对电机运转的影响，而且，为输出同样的运动，电机就得以较高的速度旋转，产生较大的加速度，因此电机需要较大的惯量扭矩。选择一个合适的传动比就能平衡这相反的两个方面。通常，应用有如下两种方法可以找到这个传动比n，它会把电机与工作任务很好地协调起来。一是，从电机得到的最大速度小于电机自身的最大速度ω电机，最大；二是，电机任意时刻的标准扭矩小于电机额定扭矩M额定。
电机能效等级IE1 IE2 IE3及EFF1 EFF2 1.空压机电机能效等级IE1 IE2 IE3及EFF1 EFF2（欧盟电机生态设计新指令EC No. 640/2009） 关于空压机欧盟电机能效等级问题：1999年，欧盟与“欧洲电机与电力电子制造商协会（CEMEP）”制定了电动机能效标准（EU-CEMEP协议）。EU-CEMEP协议所覆盖的产品为全封闭扇冷型（IP54和IP55）三相交 流笼型异步电动机，功率范围从1.1～90kw，极数为2极和4极，电压为400V、50Hz、S1工作制（即连续定额），标准设计（即其起动性能符合IEC60034—12中N设计的技术要求），该协议对每一规格电机规定了高、低两档效率指标，产品效率值低于低指标的称为Eff3电机，介于低指标与高指标之间的称Eff2电机，高于高 指标的称Eff1电机。众所周知，中国素有“世界加工车间”之称，而电动机又是国际贸易中的大宗商品，许多 国际采购集团纷纷来华采购空压机电机产品。鉴于以上背景，目前许多客户，包括欧洲和中东地区等在采购电动机产品时，已把电动机的能效作为重要考核指标之一，要求制造商能提供其生产的电动机符合欧盟的Eff1 或Eff2效率指标的证明。因此，对于瞄准国际市场的电动机制造企业，提前获得权威检测机构的电动机Eff1、Eff2能效评价将大大提升电机制造商在国际市场的竞争力。为满足广大国内外客户对Effl和Eff2效率电动机 能效评价的需求，电机检测站可为客户提供电动机效率的检验检测及评价服务，并对按照Eff1和Eff2能效评 价规则要求进行检测和评价合格的电动机厂家颁发认可证书。该证书已获得欧洲国家以及非美洲国家客户的一致认可。 欧盟电机生态设计新指令EC No. 640/2009 已于2009年7月22号正式出台，该指令具体执行分为三步走计划，计划时间表如下： 一. 自2011年6月16日开始,电动机能效水平不得少于IE2; 二. 从2015年1月1日开始,额定输出功率为7.5-375千瓦的电动机能效水平不得少于IE3,或至少满足IE2; 三.从2017年1月1日开始,所有电动机（额定输出功率为0.75-375千瓦）的电动机效率水平不得少于IE3， 或至少满足IE2效率水平; 能效测量新方法: EN60034-2-1:2007新标准修订低电压三相异步电动机的能效测量方法。 新标准大大提高了在规定实验室条件下的测试精度。 新标准将取代老标准EN 60034-2:1996，并已经开始实行。 电机新的国际能效等级代号（IE） 新标准EN 60034-30:2009定义了功率在0.75-375 kW之间的低压三相异步电机的能效等级，具体规定如下： IE1=标准能效（类似于EFF2）
电机选型 一、概况 Y、YR系列.YKK、YRKK、YKS、YRKS系列高压三相异步电动机（中心高355-630豪米）是JS、JSQ、JR和JRQ老系列产品的更新换代产品。 本系列电动机用料考究、制造精良、具有力能指标高、噪声及振动小，可靠性高，使用安装维修方便等优点。 本系列电动机的功率等级、安装尺寸、电气性能均符合国家标准GB755《旋转电机基本技术要求》，国际电工委员IEC标准和机械电子工业部企业标准JB/DQ3134，JB/DQ3135，JB/DQ3436和JB/DQ3437。 本系列电动机各部分机械尺寸、公差均符合国家标准G B1800-1804和国际标准化委员会ISO标准。 本系列电动机的外壳防护等极根据GB4942-1和IEC34-5《电机外壳防护等级》有IP23和IP44两种，防滴式IP23电动机也可按用户提出的要求制成管道通风式IPR44。如果用户需要其他防护等级如IP24及IP5 4等可另行协商。本系列电动机的冷却方式根据GB1993和IEC34-6《电机冷却方法》的标准，有IC01、I C611和IC81W等三种。如果用户要求其他冷却方法可另行协商。 本系列电动机基本安装方式为卧式带底脚（IMD3）结构，符合GB997和IEC34-7《电动结构及安装型式代号》的规定。 二、型号说明(Nomenclature) 本系列电动机按照转子类型、防护等级及冷却方式可分为以下六个系列： According to the type of rotor,enclosure protection degree and type Cooling. The motors of these series are classilfed as follows: 三、结构说明 电动机采用箱式结构。机座采用钢板焊成的箱型结构，重量轻、刚度好。机座两侧面及顶部均有窗孔，可以安装防护罩或盖板，拆下防护罩或盖板后可以观察及触及电机内部，便利电机的维护和修理。
