七氟丙烷气体灭火系统管 理操作指南 Prepared on 22 November 2020
七氟丙烷气体灭火系统管理操作指南 二.报警控制系统部分 1.自动状态:当灭火控制器接收到来自现场火灾探测器的灭火指令后,其将自动进入内部程序拟定好的动作状态,进入延时并依次启动警铃、声光、灭火装置等,释放灭火剂进行灭火. 2.手动状态:当确认防护区发生火灾并要实施灭火时,可在对应防护区门口和报警控制器两个地方操作进行灭火 (1)在对应的防护区门口按下对应的紧急启动按钮,报警控制器将自动进入延时并依次启动警铃、声光、灭火装置等,释放灭火剂进行灭火. (2)在报警控制器上按下对应的紧急启动按钮, ,报警控制器将自动启动警铃、声光、灭火装置等,释放灭火剂实施灭火. 3.报警控制器的日常维护、注意事项、复位、查询等操作请参照火灾报警控制器的使用说明书. 三.七氟丙烷灭火设备部分 1.灭火系统应设有自动，手动和机械应急操作三种启动方式，防护区内应有自动和手动两种启动方式。 2.在自动状态下，当与合火警信号到达火灾报警控制器时，控制器将启动声光报警并进入30S延时喷射环节，延时结束后，控制器将驱动启动瓶电磁机构执行喷气灭火动作。此时防护区放气指示灯亮，火灾报警控制器接受气体灭火喷放动作反馈信号。
3.在手动状态下，按动现场紧急启动按钮后，控制器将启动声光报警并进入30S 延时喷射环节，延时结束后，控制器将驱动启动瓶电磁机构执行喷气灭火动作。此时防护区放气指示灯亮，火灾报警控制器接受气体灭火喷放反馈信号。在延时喷射环节过程中，按动紧急停止按钮，火灾报警控制器将立即终止灭火程序，停止声光报警和延时喷射环节，系统重新进入待机状态。 4.若自动、手动操作失灵或火情紧急，应及时到灭火系统设备间，按相应防护区标示，拔下启动瓶电磁阀保险销，压下机械手柄，即可执行灭火程序。 5.设备储存常温应保持在0—30℃左右,每天由相关人员对整个系统进行日常检查（压力情况及管路线路连接情况），以确认系统的工作状态。设备管理人员应定期对系统进行维护。系统使用后应及时委托生产厂家或相关工程单位定期维护。 注：灭火系统喷放灭火剂前，所有工作人员必须在延时时间内撤离现场，灭火完毕后，必须首先启动风机将废气排除后，工作人员方可进入现场。
气体消防灭火系统 方案
气体消防灭火系统 6.1. 方案简述 (2) 6.2. 前提条件 (3) 6.3. 系统方案设计 (3) 6.4 七氟丙烷气体灭火系统介绍 (4) 6.5 火灾自动报警系统介绍 (10) 6.1. 方案简述 *****机房工程主要是由主机房、操作间及配电机房组成。机房设计吊顶高度 2.8米，活动地板高度0.3米,机房设计净高 2.5米。 本次消防自控系统工程由两部分组成: 主机房：采用七氟丙烷无管网单元独立自动灭火系统方式，机房消防自控系统分为一个相互独立的保护区; 操作间：配置手持式干粉灭火装置和二氧化碳灭火器。 配电机房：采用七氟丙烷无管网单元独立自动灭火系统方
式，机房消防自控系统分为一个相互独立的保护区; 七氟丙烷组合分配灭火系统特点： ?灭火力强，灭火时间短，能灭A、B、C型火灾； ?灭火后无污染、腐蚀作用，不导电没有残留物，对臭氧层无破坏； ?低浓度灭火，液态储存，药剂占地面积小； ?毒性低，能够应用于有人值守场所； ?系统具有扩展性。 6.2. 前提条件 ?消防报警控制器安装在本层过道 ?大楼消防电源已具备 6.3. 系统方案设计 本系统设计采用七氟丙烷柜式气体灭火系统。 当前气体消防主流产品有：CO2自动灭火系统、卤代烷1301自动灭火系统、INERGEN（烟烙尽）、七氟丙烷气体灭火系统。 CO2是一种适用于计算机机房的灭火剂，但CO2一般只能适用于那些无人值守或较少时间有人在内的机房。 卤代烷1301有一定毒性，但其对大气臭氧层有破坏作用，成为一种被逐渐淘汰的产品。 INERGEN（烟烙尽）是一种比较新的气体灭火剂，但由于当前主要依靠国外技术，投资量大，维护费用高，还未普及推广使
机房气体消防七氟丙烷灭火系统
机房气体消防灭火系统 一概述 (3) 二气体灭火系统的特性： (3) 三、气体灭火应用场所有： (4) 四气体消防系统 (4) 五消防气体灭火系统说明 (5)
一概述 机房气体灭火目前常规的做法是先用七氟丙烷灭火系统，也叫FM200来进行保护，它分为有管网和无管网二种型式，即小的机房或独立的保护区我们一般用一个柜式的七氟丙烷灭火装置，也叫七氟丙烷无管网灭火装置来保护；若是区域较大或较多，而且比较分散我们一般会用管网式的组合方式来进行保护，这样可以充分的利用资源，节约成本。 二气体灭火系统的特性： 1.对环境无污染，是安全有效的灭火系统。
2.灭火速度快，能在十秒内迅速灭火。 3.对敏感设备无损害。 4.优异性能，是其他灭火系统无法比拟的。 5.经全面的测试，无毒性。 6.灭火时候不用屏住呼吸，气体灭火对人体更安全。 7.节省时间，快速无比，当贵重的财产面临危险，每一秒钟都至关重要。 8.解除隐忧，解决后顾之忧。 9.价格优势，与火灾造成的财产与资料损失相比，气体灭火价值是显而易见的。 三、气体灭火应用场所有： 配电房、配电室、无人配电房、无人配电室、无人值守配电房、无人值守配电 四气体消防系统 气体消防系统应符合安全可靠、技术先进、节省投资的原则。采用FM200七氟丙烷（HFC-227ea）气体灭火系统，系统最大保护区建筑
面积约500平方米，最大保护容积为2000立方米。气体自动灭火系统采用有管网组合分配系统，即系统可以在气瓶间按最大保护设置灭火药剂瓶组，通过组合分配原理最大可以设置8个防护区域，某个发生火警的区域系统能自动选择启动释放药剂灭火，可以节省投资。根据七氟丙烷(HFC-227ea)洁净气体灭火系统设计规范（DBJ15-23-1999）要求：当系统为组合分配系统时，系统设置用量中有关防护区灭火设计用量的部分，应采用该组合中某个防护区设计用量最大者替代。用于需不间断保护的防护区的灭火系统和超过8个防护区组合成的组合分配系统，应设七氟丙烷备用量，备用量按原设置用量的100%确定。 数据中心全部气体灭火防区为4个，每组按最大防区的容积设置气量。 主数据中心区间，七氟丙烷的灭火设计浓度按8%进行设计。 灭火钢瓶集中放置在气瓶室，以钢管道连到各保护区间，气体容积需考虑天花层、工作层及地板层。火灾自动报警系统在每个防护区内设置烟感回路和温感回路。该系统的控制同时具有自动控制、手动控制（电气）、紧急手动操作和紧急停止放气操作等控制与操作方式。 五消防气体灭火系统说明 每个保护区的地板下、室内空间层及吊顶天花内需设置喷嘴、烟感探
气体灭火系统施工方案 (汇总) -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
气体灭火系统施工方案（汇总） 七氟丙烷气体气体灭火系统（有管网） 采用全淹没灭火，施工工艺如下： 、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，有管网式七氟丙烷气体灭火储存容器额定增压压力为.，无管网式七氟丙烷气体灭火储存容器额定增压压力为.。 、集流管上所设安全阀的动力压力为±。 、在储存装置上设耐久的固定铭牌，标明每个容器的编号、皮重、灭火剂名称、充装量、充装日期和增压压力等。 、储瓶间室温为10℃—50℃。 、储存装置的布置，应便于操作、维修及防止阳光直接照射。操作面距墙面或两操作面之间距离， 、有管网式七氟丙烷气体灭火管网安装：采用丝扣连接，首先打好牢固的防晃支吊架，将管道按图下好料，连接螺纹处涂胶，包生料带后拧紧，并调查管网之间的连接处。 、有管网式七氟丙烷气体灭火管网试压：按设计要求用氮气进行试验，上好堵头后慢慢向管网充填氮气，压至一定高度时暂停关闭试验阀，先进行检查，无泄漏后继续加压，达到规范要求后关闭试验阀，目测无泄漏、无变形，且连续稳压30min合格通过，该过程申请建设方和监理方代表参加并签字认可。
、喷嘴安装：试压合格后采用专用扳手安装，并调整好装饰盘，不影响中控室等区吊顶美观。 、瓶组及组件安装：会同设备厂家指导人员同时进行，先将瓶架就位并固定，逐个将瓶组固定在瓶架上，安装专业阀门时用专用工具，确保美观、整齐，连接牢靠，无泄漏且启动正常。 、其他设备仪器安装：声光报警器、探测器、启停按钮及模块等设备仪器的安装工艺参照消防弱电系统。 中控室投入运行之前，应将灭火系统先进行调试，合格后提前移交，处于手动开启状态，以确保重要设备的消防安全. 七氟丙烷气体气体灭火系统（无管网） 七氟丙烷（FM200）气体灭火系统的设备可以分成两大部分，即药剂储存和喷放设备、报警和控制设备。药剂储存和喷放设备主要包括有七氟丙烷（FM200）气体钢瓶、钢瓶固定支架、瓶头阀电磁启动器、瓶头阀手动启动器、高压软管、气动软管、喷嘴等。报警和控制设备主要包括以下内容：气体控制盘、烟感火灾探测器、紧急启停按钮、警铃、蜂鸣器及闪灯、气体释放指示灯、压力开关等。施工工艺如下： 、灭火系统的储存装置由储存容器、单向阀、高压软管和集流管组成，本项目气体系统采用无管网式七氟丙烷气体灭火，无管网式七氟丙烷气体灭火储存容器额定增压压力为.。 、集流管上所设安全阀的动力压力为±。
气体消防灭火系统 6.1. 方案简述 (1) 6.2. 前提条件 (1) 6.3. 系统方案设计 (2) 6.4 七氟丙烷气体灭火系统介绍 (2) 6.5 火灾自动报警系统介绍 (7) 6.1. 方案简述 *****机房工程主要是由主机房、操作间及配电机房组成。机房设计吊顶高度2.8米，活动地板高度0.3米,机房设计净高2.5米。 本次消防自控系统工程由两部分组成: 主机房：采用七氟丙烷无管网单元独立自动灭火系统方式，机房消防自控系统分为一个相互独立的保护区; 操作间：配置手持式干粉灭火装置和二氧化碳灭火器。 配电机房：采用七氟丙烷无管网单元独立自动灭火系统方式，机房消防自控系统分为一个相互独立的保护区; 七氟丙烷组合分配灭火系统特点： 灭火力强，灭火时间短，能灭A、B、C型火灾； 灭火后无污染、腐蚀作用，不导电没有残留物，对臭氧层无破坏； 低浓度灭火，液态储存，药剂占地面积小； 毒性低，可以应用于有人值守场所； 系统具有扩展性。 6.2. 前提条件 消防报警控制器安装在本层过道
大楼消防电源已具备 6.3. 系统方案设计 本系统设计采用七氟丙烷柜式气体灭火系统。 目前气体消防主流产品有：CO 2 自动灭火系统、卤代烷1301自动灭火系统、INERGEN（烟烙尽）、七氟丙烷气体灭火系统。 CO 2是一种适用于计算机机房的灭火剂，但CO 2 一般只能适用于那些无人值守 或较少时间有人在内的机房。 卤代烷1301有一定毒性，但其对大气臭氧层有破坏作用，成为一种被逐渐淘汰的产品。 INERGEN（烟烙尽）是一种比较新的气体灭火剂，但由于目前主要依靠国外技术，投资量大，维护费用高，还未普及推广使用。 七氟丙烷气体则完全摒弃了CO2、卤代烷1301、INERGEN的缺点，毒性低，价格较便宜，已经为当今计算机机房首推的气体灭火剂。 根据以上四种灭火系统的比较并结合计算机房特有的情况特点和防火等级，参考业主的消防需求，我们设计采用目前国际上最先进的气体灭火系统——七氟丙烷气体灭火系统。 6.3.1 消防系统保护区的设置 因本次工程设计的灭火工作区域被操作间隔开，我们设置 2个相互独立的气体保护区。 七氟丙烷柜式气体灭火系统可以组成两种形式的灭火系统，即组合分配式系统（有管网系统）与单元独立系统（无管网系统）。本消防工程存在多个需要保护的区域，因此采用七氟丙烷无管网单元独立式柜式气体灭火系统。 6.3.2 消防系统组成 本工程消防系统以七氟丙烷气体自动灭火消防为主。本层机房区的气体消防系统是由七氟丙烷气体灭火系统和火灾自动报警系统两部分组成，构成一个完整的七氟丙烷自动灭火系统。 6.4 七氟丙烷气体灭火系统介绍 本方案中单元独立式系统中共有两个保护区，火灾气体喷嘴布置形式： 机房保护区的火灾喷嘴安装在天花板向室内的一侧。当一个区域发生火灾时通过该区的释放阀，继而打开系统七氟丙烷的供该区的储瓶，并向该区释放七氟丙烷进行灭火，而其他区域的储瓶则被其单向阀阻止而不打开。 本层保护区的设计灭火浓度为8%，通过智能灭火控制器的逻辑编程，来实
七氟丙烷气体灭火系统使用方 法(新版) By learning safety knowledge, we can have a deeper understanding of the importance of safety knowledge in daily life. Safety is closely related to life and life. ( 安全常识) 单位：_______________________ 部门：_______________________ 日期：_______________________ 本文档文字可以自由修改
七氟丙烷气体灭火系统使用方法(新版) 该装置的启动方式为自动控制和手动控制两种。一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制。 自动控制：将控制盘上的控制方式选择键拨到自动‘自动’位置，灭火系统处于自动控制状态。当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出报警信号，控制盘接收到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30秒延时，发出灭火指令，打开电磁阀释放气瓶气体，气瓶气体通过启动管路打开灭火剂容器阀释放灭火剂，实施灭火。 （电气）手动控制：将控制盘上控制方式选择键拨发到“手动”位置，灭火系统处于手动控制状态。当一保护区域发生火情，可按下手动控制盒或控制盘上的启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动控制状态，仍可实现（电
气）手动控制。 发出火情报警，在延时时间内却发现情况变化不需要启动灭火系统进行灭火时，可按下手动控制盒或控制盘上的紧急停止按钮，即可停止控制器灭火指令的发出。 可在本位置填写公司名或地址 YOU CAN FILL IN THE COMPANY NAME OR ADDRESS IN THIS POSITION
七号线车站气体灭火系统操作指导书上海地铁第三运营有限公司
目录 第一章系统概述 第二章气体灭火系统的组成及功能第三章气体灭火系统的操作
烟烙尽气体灭火系统 第一章系统概述 系统气体自动灭火系统是固定灭火系统的一种灭火形式。轨道交通的FAS系统式由自动报警系统和自动消防系统两部分组成。前者是对火灾初期的探知和报警，后者是对火灾的及时扑灭和有效的防护。两者紧密配合，组成一个功能完备的消防报警系统。这种与报警系统配合的自动消防系统。 气体灭火系统一般安装在车站的重要设备用房，如车站的通信机械室、信号机械室、降压站、牵引变电所、电气设备室等场所。轨道交通常用的气体灭火系统由：卤代烷1301气体灭火系统；烟络尽442R 气体灭火系统；FM200气体灭火系统和1211灭火系统构成，由于这些气体具有灭火快、用量省、久储不变质、洁净、低毒或无毒、不导电、无水迹、易汽化、空间分布与淹没性能良好等的化学特性。无论任何种灭火气体，他们的灭火原理基本相同，七号线车站采用的是烟络尽气体灭火系统。下图为气体灭火系统工作程序图。
气体灭火系统工作程序图
第二章气体灭火系统的组成及功能 一、系统组成 由报警主机、气体控制盘、智能光电感烟探测器、智能感温探测器、输入输出模块、声光报警器、警铃、紧急启停按钮、气体释放指示灯、辅助设备、气体钢瓶、电源系统、管网系统等组成。 1、报警控制盘RP-1002 PLUS 它由控制盘及外围辅助设备组成。控制盘是带有CPU的小型微处理器，与外围设备一起实现系统的探测报警、自动喷气、手动喷放、手/自动转换等功能。 2、探测器 保护区内装有温感、烟感探头若干、检测保护区内烟的浓度和温度的变化，当烟的浓度和温度超过规定值将报警。 3、系统面板组成 在每个保护区域外侧有一个系统控制盘RP-1002 PLUS，内有蓄电池，其面板共有三部分组成：系统状态指示灯，控制开关，区域状态指示灯。 1）系统状态指示灯：AC POWER。绿色AC电源指示灯，当系统接入
气体灭火系统操作手册 一、概述 随着卤代烷（哈龙）灭火系统的逐步淘汰，各种洁净气体灭火剂相继涌现，其中七氟丙烷、二氧化碳、IG541混合气体灭火系统是综合性能比较优秀的几种。 七氟丙烷、二氧化碳、IG541混合气体均为符合关于保护臭氧层的《维也纳公约》《蒙特利尔议定书〈修正案〉》的优秀哈龙替代品，他们是洁净（现场不留残留物）、无腐蚀性的气体，对环境无害，主要特点是灭火效率高（能在数秒钟内扑灭各种初起火灾）、不导电、无残留、对贵重设备及物品无损害、灭火于无形之中。 二、系统工作原理及控制方式 七氟丙烷、二氧化碳与IG541混合气体灭火系统均属自动灭火系统产品，需与火灾自动报警系统和灭火控制系统结合使用；该三系统均可以组成两种形式的灭火系统，即组合分配系统与单元独立系统，即当一个建筑物内存在多个需要保护的区域时，可以将几个保护区组合起来，共同设立一套储存装置，这样通过管网联接建立起来的系统，就称为组合分配灭火系统，俗称有管网系统；相对而言，每个保护区单设一套储存装置的就称单元独立灭火系统，此系统对保护区为孤立的封闭空间时较为适宜。 自火灾发生、发现至灭火完成，全过程如图1所示。 气体自动灭火系统包含了两种控制方式： 1、自动控制方式 将灭火控制盘的控制方式设置为“自动”。保护区有火灾发生时，火灾自动报警系统的探头（烟感、温感）探测到火情信息由火灾自动报警系统甄别后发出“联动指令”启动相关设备及下达灭火指令，从而按下列程序工作：完成“联动设备”的启动（如停电、停止通风及关闭门窗等）、延时30S后启动电磁阀、继而打开N2启动瓶容器阀—分区选择阀—各灭火药剂储瓶容器阀—释放灭火药剂
烟烙尽气体灭火系统 技术问答 编者：缪维华
编者按 自世界各国共同签署了“蒙特利尔公约议定书”后，卤代烷灭火系统在全球范围内遭到了全面禁止。与此同时，世界各国开发出一系列卤代烷灭火系统的替代产品。由美国安素（ANSUL）公司研究开发的烟烙尽气体灭火系统，是其中一种最有特点的新型气体灭火系统。 烟烙尽气体灭火系统已经在全球范围内得到了广泛地应用，而且在中国迄今也已经有了数百个成功的工程实例。同时，类似的国产化装置也开始投入具体应用。 为使广大的用户能够更加熟悉和了解烟烙尽气体灭火系统，并使更多的用户最终能够选择使用烟烙尽气体灭火系统，编者特此编写了这本《烟烙尽气体灭火系统技术问答》。 《烟烙尽气体灭火系统技术问答》共分为两个篇章，即第一篇基础知识、第二篇系统设计，力图以简单的问答形式，对广大用户所一致关心的一系列问题作出解答。 在编写《烟烙尽气体灭火系统技术问答》的过程中，编者除参考美国国家防火学会标准NFPA2001《洁净气体灭火系统设计规范》外，主要参考了美国安素公司编写的烟烙尽气体灭火系统技术手册的有关内容，但本篇并不因此而代表美国安素公司的观点，而仅仅是代表了编者本人的观点。 在《烟烙尽气体灭火系统技术问答》的内容中，有关标准术语和名词解释是直接引用了国内的相关规范和标准中的内容，准确的解释也应以这些规范和标准为准。 《烟烙尽气体灭火系统技术问答》作为一篇简要介绍烟烙尽气体灭火系统的技术资料，肯定无法完全解答广大用户所有的问题，也不可能完全解释烟烙尽气体灭火系统的一切技术问题。有关进一步的技术问题，欢迎与编者取得联系。 欢迎广大用户能不断提出新的问题和新的见解，使《烟烙尽气体灭火系统技术问答》能够不断的充实和完善。有关意见和建议请发至以下邮箱：rogermwh@https://www.doczj.com/doc/358076830.html, 编者：缪维华 2001年7月
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 几种常见气体灭火系统的比较分 析(通用版)
几种常见气体灭火系统的比较分析(通用版)导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 随着哈龙(1301，1221)气体灭火系统的使用在全球范围内日益受到限制和淘汰，替代哈龙产品的新型洁净气体灭火系统的开发和应用越来越受到人们的重视，目前使用的最多的是二氧化碳、七氟丙烷(FM-200)和烟烙尽(INERGEN)系统。其中二氧化碳作为气体灭火剂应用已有近一百年的历史，而七氟丙烷和烟烙尽是近年来新开发出的产品，下面谨就这三种系统的各项性能及其优缺点作一分析比较。 一、环保特性 所谓洁净气体灭火剂，除了必须有良好的灭火性能以外，还要求具备良好的环保特性。评价一种气体灭火剂环保特性的好坏，主要有三个指标，即该气体物质臭氧消耗潜能值(ODP)，对全球温室效应的影响指标(GWP)及其在大气中存留的时间。 在上述三种气体灭火剂中，环保特性最好的首推烟烙尽气体，因为组成该种气体的主要成分来源于大气本身，其ODP值和GWP值都为零，当然也不存在气体在大气中存流时间问题。
一、气体灭火系统功能及动作原理程序方框图
二、系统型号规格和标记示例 1、系统型号规格 系统改进代号。如：A、B、C……。 20℃时系统公称工作压力(MPa)。如：4.2MPa；2.5MPa。 单个贮存容器容积(L)。 七氟丙烷灭火剂 自动灭火装置。 2、标记示例 例1标记：ZM70（4.2） 表示为七氟丙烷自动灭火系统，20℃时公称工作压力为4.2MPa，各贮存灭火剂容器容积为70L。 三、灭火系统工作原理 1、自动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“自动”位置时，灭火系统处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光信号，同时发出联动指令，关闭连锁设备，经过一段延时时间，发出灭火指令，打开启动阀释放启动气体，启动气体通过启动管道打开相应的选择阀和容器阀（瓶头阀），释放灭火剂，实施灭火。 2、电气手动控制：将火灾自动报警气体灭火控制器上控制方式选择键拨到“手动”位置时，灭火系统处于手动控制状态。当保护区发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动控制状态，仍可实现电气手动控制。 3、机械应急手动操作：当保护区发生火情，控制器不能发出灭火指令时应通知有关人员撤离现场，关闭联动设备，然后拔出相应启动瓶组上启动阀的手动保险夹片，压下手柄即可打开启动阀，释放启动气体，即可打开选择阀、容器阀（瓶头阀）、释放灭火剂，实施灭火。如此时遇上电磁阀维修或启动钢瓶中启动气体压力不够不能工作时，这时应首先打开相对应灭火区域的选择阀手柄，敞开压臂，打开选择阀，然后打开该区域的容器阀（瓶头阀）上的手动手柄开启容器阀（瓶头阀），释放灭火剂，实施灭火。 4、当发出火灾警报：在延时时间内而发现有异常情况，不需启动灭火系统进行灭火时，可按下手动控制盒或火灾自动报警气体灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。 四、检查和保养 1、本装置是一种新型的高效灭火装置，自动化程度高，密封性能要求很严格，因此必须建立相应的维护保养制度，并有专人负责进行经常性维护、检查，以保持良好工作状态。 2、检查维护人员，必须熟悉本装置的性能参数，动作程序，以及各阀件的结构原理，拆装工艺，需要时，可来厂学习和培训。 3、在使用时至少每一个月检查启动钢瓶一次，若发现启动钢瓶的充装氮气压力指示值低于额定值的90%或压力表指针降至红区时，应予重新充装。每次检查应做好记录以备查。

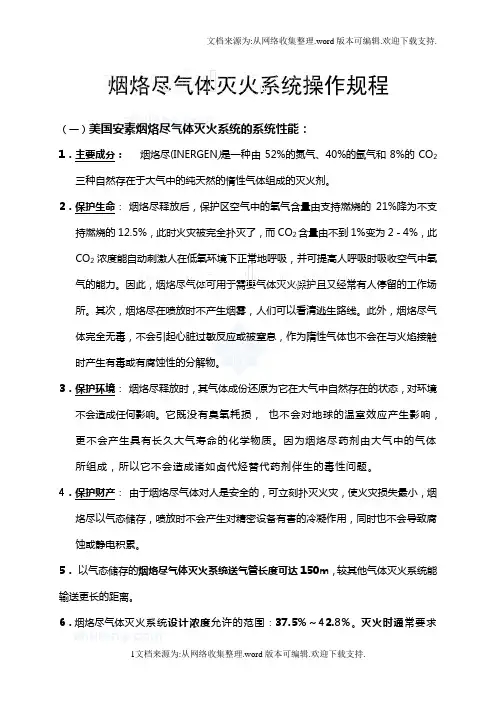

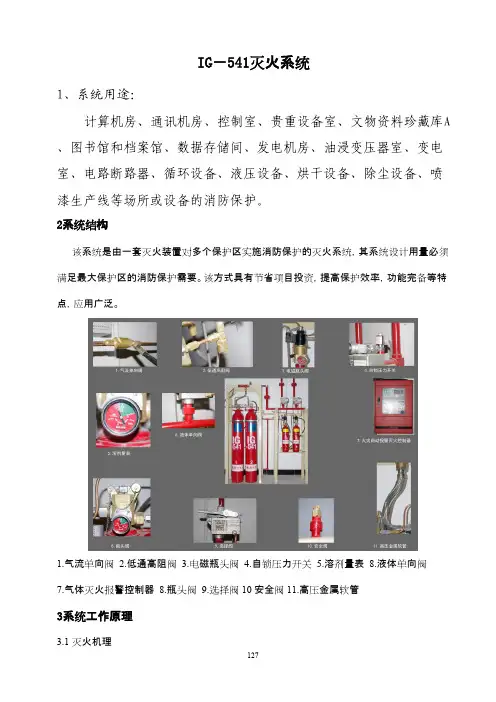

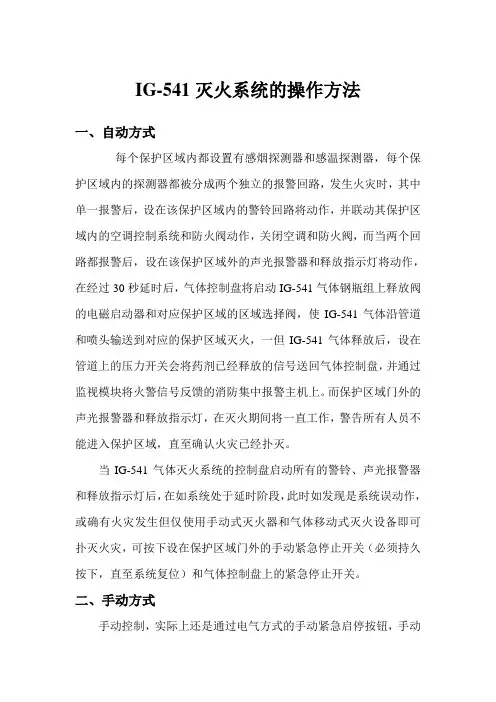

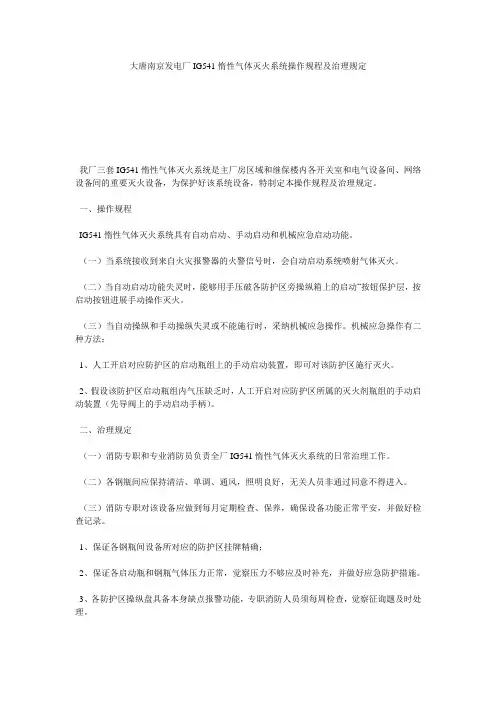

烟烙尽气体灭火系统操作规程 （一）美国安素烟烙尽气体灭火系统的系统性能： 1．主要成分：烟烙尽(INERGEN)是一种由52%的氮气、40%的氩气和8%的CO2三种自然存在于大气中的纯天然的惰性气体组成的灭火剂。 2．保护生命：烟烙尽释放后，保护区空气中的氧气含量由支持燃烧的21%降为不支持燃烧的12.5%，此时火灾被完全扑灭了，而CO2含量由不到1%变为2 - 4%，此CO2浓度能自动刺激人在低氧环境下正常地呼吸，并可提高人呼吸时吸收空气中氧气的能力。因此，烟烙尽气体可用于需要气体灭火保护且又经常有人停留的工作场所。其次，烟烙尽在喷放时不产生烟雾，人们可以看清逃生路线。此外，烟烙尽气体完全无毒，不会引起心脏过敏反应或被窒息，作为隋性气体也不会在与火焰接触时产生有毒或有腐蚀性的分解物。 3．保护环境：烟烙尽释放时，其气体成份还原为它在大气中自然存在的状态，对环境不会造成任何影响。它既没有臭氧耗损，也不会对地球的温室效应产生影响，更不会产生具有长久大气寿命的化学物质。因为烟烙尽药剂由大气中的气体所组成，所以它不会造成诸如卤代烃替代药剂伴生的毒性问题。 4．保护财产：由于烟烙尽气体对人是安全的，可立刻扑灭火灾，使火灾损失最小，烟烙尽以气态储存，喷放时不会产生对精密设备有害的冷凝作用，同时也不会导致腐蚀或静电积累。 5．以气态储存的烟烙尽气体灭火系统送气管长度可达150m，较其他气体灭火系统能输送更长的距离。 6．烟烙尽气体灭火系统设计浓度允许的范围：37.5%～42.8%。灭火时通常要求
