无机颜料分类 随着全球经济的复苏，国内外建筑建材、涂料油漆，塑料、油墨等行业出现了快速增长，无机颜料的需求量也迅速增加。随着涂料行业快速发展，作为其主要原材料之一无机颜料得到了长足发展，其中以钛白粉、氧化铁所占比重最大。 无机颜料是有色金属的氧化物，或一些金属不溶性的金属盐。无机着色颜料可分为消色颜料和彩色颜料两类。消色颜料包括从白色、灰色到黑色的一系列颜料，它们仅表现出反射光量的不同，即亮度的不同。彩色颜料则能对一定波长的光，有选择地加以吸收，把其余波长的光反射出来而呈现各种不同的色彩。来看看有哪些无机颜料。 黑色颜料仅次于白色颜料的重要颜料。主要品种是炭黑。颜料用炭黑的性能与橡胶加工用的不同。颜料炭黑的主要质量指标是黑度与色相。 红色颜料无机颜料中的红色颜料，主要是氧化铁红。氧化铁有各种不同的色泽，从黄色到红色、棕色直至黑色。氧化铁红是最常见的氧化铁系颜料。具有很好的遮盖力和着色力、耐化学性、保色性、分散性，价格较廉。氧化铁红用于生产地板漆、船舶漆，由于有显著的防锈性能，也是制作防锈漆和底漆的主要原料。将氧化铁红的颗粒磨细到≤0.01μm时，颜料在有机介质中的遮盖力显著下降，这种颜料称为透明氧化铁，用来制作透明色漆或金属闪光漆，比使用有机染料有更好的保色性。 黄色颜料主要有铅铬黄（铬酸铅）、锌铬黄（铬酸锌）、镉黄（硫化镉）和铁黄（水合氧化铁）等品种。其中以铅铬黄的用途最广泛，产量也最大。世界年产量约180kt，中国年产量约10kt。铅铬黄的遮盖力强,色泽鲜艳，易分散，但在日光照射下易变暗。锌铬黄的遮盖力和着色力均较铅铬黄差，但色浅，耐光性好。镉黄具有良好的耐热、耐光性，色泽鲜艳，但着色力和遮盖力不如铅铬黄，成本也较高，在应用上受到限制。铅铬黄和镉黄均含重金属，不能用于儿童玩具、文教用品和食品包装的着色。铁黄色泽较暗，但耐久性、分散性、遮盖力、耐热性、耐化学性、耐碱性都很好，而且价格低廉，因此广泛用于建筑材料的着色。 铅铬黄将硝酸铅或醋酸铅与重铬酸钠（或重铬酸钾）、氢氧化钠、硫酸铝等多种原料，按不同配比，不同反应条件，可以制得各种色泽的铅铬黄。 锌铬黄又称锌黄。将氧化锌悬浮在水中，然后加入重铬酸钾和铬酸，即得碱式铬酸锌钾K2CrO4·3ZnCrO4·Zn(OH)2就是锌铬黄颜料。也有用硫酸或盐酸代替部分铬酸的,但生成的硫酸钾或氯化钾,必须在过滤、干燥前彻底洗去。碱式铬酸锌钾可作为柠檬黄颜料，也可同氧化铁红配合制成底漆。另一种锌铬黄是用氧化锌同铬酸进行反应而制得的,又称为四盐基铬酸锌ZnCrO4·4Zn(OH)2，多用于制造磷化底漆。 镉黄镉黄有纯镉黄和用硫酸钡共沉淀的镉黄两种。向镉盐的水溶液中加入硫化钠或硫化钠和硒化钠的混合溶液，沉淀出硫化镉黄或硫化镉红，经洗涤、过滤，在转窑（见窑）内经500～700°C焙烧，即得从柠檬黄至橙红色的不同色泽的颜料镉黄或镉红。 铁黄天然氧化铁黄是一种含有各种杂质的水合氧化铁，所含杂质，主要是硅酸盐类。过去，制备氧化铁黄以硝基苯还原生产苯胺时的废料铁泥为原料。另一种生产方法是在铁和氧的存在下，将硫酸亚铁加热进行水合，即生成氧化铁黄。氧化铁黄的热稳定性差，加热到180°C以上，即脱水而变成氧化铁红。 绿色颜料主要有氧化铬绿和铅铬绿两种。氧化铬绿的耐光、耐热、耐化学药品性优良，但色泽较暗，着色力、遮盖力均较差。铅铬绿的耐久性、耐热性均不及氧化铬绿，但色
1.钛白粉生产工艺介绍 §1.1钛白粉的生产工艺 二氧化钛是一种重要的无机化工原料，无毒、对健康无害，是最重要的白色颜料，占全部白色颜料使用量的80%。从全世界范围来说，所开采的钛矿90％以上用于TiO2颜料的生产。1998年，世界总的TiO2颜料消费量为355万吨，按2000美元/吨的单价计其总价值为70亿美元，是仅次于合成氨和磷酸的第三大无机化工产品。许多发达国家都将其列为关键化学品行列，在某些国家和地区，其生产量与国民生产总值成正比，它已成为衡量一个国家经济发展和人民生活水平高低的重要标志之一。 钛白粉的工业生产方法有氯化法和硫酸法两种，其中56%为氯化法产品，这种产品的70%以上又产自美国杜邦、克尔麦吉公司和美资美联公司，其他国家的钛白粉工厂仍以硫酸法为主。我公司拟建的钛白装置也属于氯化法。我国钛资源储量居世界之首，到2000/2001年上半年，全国各钛白生产企业的产能总和将达到38万t/a。除锦州铁合金总厂钛白分厂为氯化法生产外，其余厂家均为硫酸法。世界钛白粉生产的特点是技术高度垄断，迄今为止，世界上只有20几个国家、30多家公司、50来家工厂生产钛白粉。美国杜邦公司、英国二氧化钛集团、美国美联无机化工公司、美国克朗诺斯公司、芬兰凯米拉公司以及美国克尔麦吉公司拥有世界钛白粉生产能力的78%。 §1.2钛白粉生产发展史 1789年，英国业余矿物学家格雷戈尔神甫在其教区哥纳瓦尔州的默纳金山谷里的黑色磁性砂石（钛铁矿）中发现一种新的元素（钛），当时命名为“默纳金尼特”1795年，德国化学家克拉普罗特在对岩石矿物作系统分析检验时发现一种新的金属氧化物，即是现在的金红石（TiO2）亦含有此新元素，他把此新元素以希腊神话中天地之子Titans(泰坦神）命名为钛（Titanium）。“钛”亦即是格雷戈尔所称的“默纳金尼特”。 我国钛矿资源的地质勘查，主要是新中国成立后的50年代至60年代进行的，并相继投入开发；我国钛矿资源的深加工利用（生产钛白、焊条涂料、海绵钛、钛金属、钛材等），则是从1954年由北京有色金属研究院研制海绵钛开始，1958年沈阳有色金属加工厂建成海绵钛及钛材加工车间投产，60年代末开始形成钛工业体系（生产海绵钛、钛加工材等多种产品），至1997年，我国钛工业已形成矿山-冶炼-加工和科研-设计-生产-应用两个相互关联、比较完整的体系。 国内外钛矿资源的90％以上用于生产钛白，钛白的生产工艺流程，主要有先进的氯化法和传统的硫酸法，其生产工艺及优缺点比较见表5。 §1.3国际 世界上在1824年就开始了钛白粉的制备和性能研究,在1916年于挪威建成了年产1000t 含25%二氧化钛的复合颜料厂,1918年美国钛颜料公司成立(后为国家铅业公司兼并)并开始了钛白粉的工业化生产.1923年法国采用稀释法晶种进行水解,生产出了含96%~99%二氧化钛的颜料钛白粉(锐钛),1925年美国国家铅业公司开始生产纯二氧化钛.(锐钛).1930年麦克伦堡采用外加碱中和晶种法对水解制钛白粉工
钛白粉基本概况 一、名词解释 钛白粉化学名称为二氧化钛（Titanium Dioxide），化学式为TiO2,是一种白色粉末状物，在一般情况下与大部分物质不发生反应。属于惰性颜料，被认为是目前世界上性能最好的一种白色颜料。 二、二氧化钛的结晶 1、在自然界中二氧化钛有三种结晶：板钛型、锐钛和金红石型。 2、钛白粉三种结晶的区别： A、板钛型由于其晶体结构不稳定，所以在自然界中不能长期稳定存在，所以量小不具有工业价值而未被使用。而金红石型更趋向稳定。 B、金红石与锐钛产品粒径分布存在差异：由于金红石型产品晶型更趋向六面体，比较锐钛更容易分散均匀，其所形成的团聚物更加均匀。粒径分布更为窄。 C、虽然金红石与锐钛硫酸法生产的工艺基本类似，但是具体参数存在很大的差别。 D、锐钛产品只能用硫酸法进行生产，但是金红石产品现在有硫酸法与氯化法两种。 E、最后才是包膜的区别：锐钛产品基本在煅烧结算，经过雷蒙磨破碎之后进行包装销售，而金红石产品为了更好的提高其分散，耐候等特性，在煅烧后使用氧化铝或者锆进行表面处理，帮随同时的还有进行部分的有机处理。 三、钛白粉的分类 钛白粉颜料共分两个类型(锐钛和金红石)，5个品种(A1，A2，R1，R2和R3)，其中： A1指未经无机表面包膜处理的锐钛型钛白粉，其TiO2含量不低于98%; A2指经过无机表面包膜处理的锐钛型钛白粉，其TiO2含量不低于92%; R1指TiO2含量不低于97%的金红石型钛白粉，通常不经过无机表面包膜处理或经过微量的无机包膜处理; R2指TiO2含量不低于90%的金红石型钛白粉，具有较理想的综合光学和应用性能，是用途最广的一类产品; R3指TiO2含量不低于80%的金红石型钛白粉，通常都经过高包覆量的Al2O3/SiO2包膜处理，包膜层呈疏松多孔状，具有高吸油量和低密度，适用于需要干遮盖的高颜料体积浓度（PVC）的平
钛白粉生产工艺 介绍钛白粉的生产工艺 钛白粉生产工艺钛白粉生产工艺 6.3.1 6.3.1 硫酸法钛白生产的工艺流程简述硫酸法生产钛白是成熟的生产方法，使用的原料为钛铁矿或钛渣。下面主要叙述以钛精矿为原料的生产方法。 A、工艺流程硫酸法生产钛白主要由下列几个工序组成：原矿准备；用硫酸分解精矿制取硫酸钛溶液；溶液净化除铁；由硫酸钛溶液水解析出偏钛酸；偏钛酸煅烧制得二氧化钛以及后处理工序等。 B、工艺流程简述（１）原矿准备按照酸解的工艺要求，用雷蒙磨磨矿，将钛精矿粉碎至一定的粒度。（２）硫酸钛溶液的制备钛液的制备实际上包括钛精矿的酸分解，固相物的浸取，还原等工艺步骤。酸分解作业是在耐酸瓷砖的酸解罐中进行的。将浓度为 92-94％的浓硫酸装入酸解罐中并通入压缩空气，在搅拌的情况下加入磨细的钛精矿。精矿与硫酸的混合物用蒸气加热以诱酸解主反应的进行，主反应结束后，让生成的固相物在酸解罐中熟化，使钛精矿进一步分解，分解后所得固相物基本上是由钛铁硫酸盐和一定数量的硫酸组成。固相物冷却到一定温度后，用水浸出，并用压缩空气搅拌，浸出完全以后，浸出溶液用铁屑还原，将溶液的硫酸高铁还原成硫酸亚铁。（３）钛液的净化钛液净化包括沉降、结晶、分离、过滤等工序。沉降是借助于重力作用，向钛液中加入沉降剂（主要絮凝剂是改性聚丙烯酰胺），除去钛液中的不溶性杂质和胶体颗粒，使钛液初步净化。冷冻结晶在冷冻锅中进行，主要利用硫酸亚铁的溶解度随着钛液温度降低而降低的性质。用冷冻盐水带走钛液热量，使其降至适当的温度，从而使大量的硫酸亚铁结晶析出。分离、过滤是由锥蓝离心机分离，抽滤及板框压滤三个工序构成。冷冻后的钛液经锥蓝离心机分离及抽滤池抽滤，得到初步净化的稀钛液，最后将稀钛液通过板框压滤，得到符合生产需要的清钛液。（４）钛液浓缩钛液浓缩采用连续式薄膜蒸发器，在减压真空的条件下蒸发掉钛液中的水份，以符合水解工序的需要。（５）水解水合二氧化钛是由钛的硫酸盐溶液热水解而生成的。为了促进热水解反应，并使得到的水合二氧化钛符合要求，一般采用引入晶种或自生晶种的方法。 1 （６）水洗及漂洗由于水解反应是在较高的酸度下进行的，因此大部分杂质磷酸盐仍以溶解状态留在母液中。水洗的任务是将水合二氧化钛与母液分离，再用水洗涤以除尽偏钛酸中所含可溶性杂质。经过水洗而仍
表面处理方法： 常用的表面处理方法主要有脱脂处理法、机械处理法和化学处理法三大类。选择表面处理法应考虑多种因素，其中主要包括： （1）表面污染物的种类。如动物油、植物油、矿物油、润滑油、脏土、流体、无机盐、水份、指纹等。 （2）污染物的物理特性。如污染物的厚度、紧密或疏松程度等。、 （3）胶接材料的种类。如钢材料可用碱溶液，而处理黄铜、铝材料时应考虑选用腐蚀性较小的温和溶液。 （4）需要清洁的程度。 （5）清洗液的清洁能力和设备情况。 （6）危险性和价格成本等。 金属表面处理方法 金属表面在各种热处理、机械加工、运输及保管过程中，不可避免地会被氧化，产生一层厚薄不均的氧化层。同时，也容易受到各种油类污染和吸附一些其他的杂质。油污及某些吸附物，较薄的氧化层可先后用溶剂清洗、化学处理和机械处理，或直接用化学处理。对于严重氧化的金属表面，氧化层较厚，就不能直接用溶剂清洗和化学处理，而最好先进行机械处理。 通常经过处理后的金属表面具有高度活性，更容易再度受到灰尘、湿气等的污染。为此，处理后的金属表面应尽可能快地进行胶接。 塑料表面处理方法 塑料可分为热塑性塑料和热固性塑料两大类。在通常情况下，热固性塑料要比热塑性塑料容易胶接。但它们的表面能量均低于玻璃、陶瓷、金属等亲水性材料，而且它们表面常会粘附脱模剂或逸出增塑剂，因此不易为胶粘剂所浸润，从而影响胶接强度。因此，一般均需对塑料进行表面处理。由于塑料的品种众多，各种性能差别很大，因此表面处理的方法也就很不相同。以下介绍几种常见的塑料表面处理方法。 橡胶表面处理方法 一般的橡胶材料表面都比较光滑，需要经机械处理或化学处理增加其粗糙度，才能达到较高的机械强度。 其它材料表面处理方法

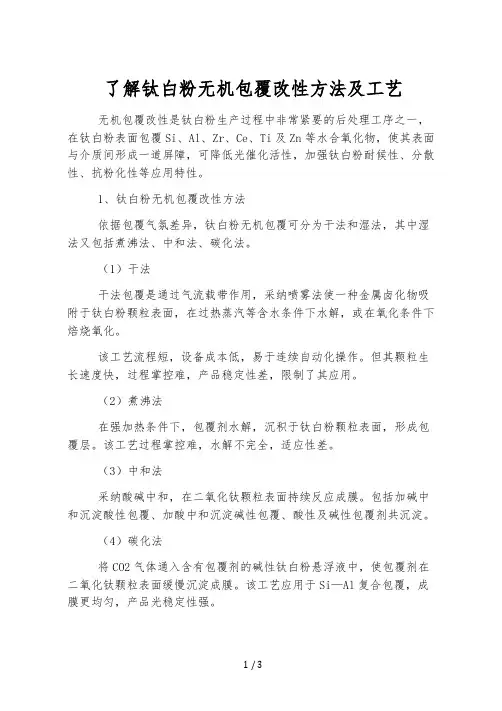

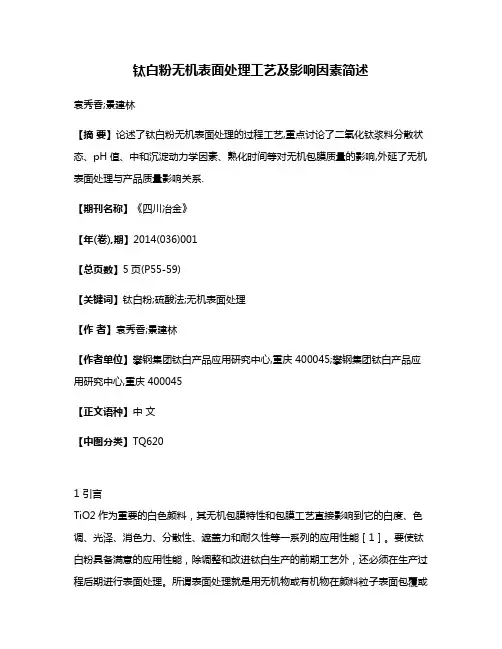

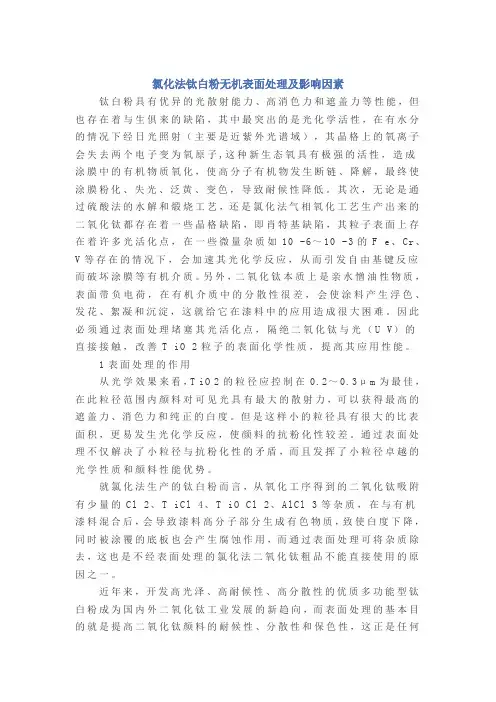

无机颜料表面处理 对无机颜料进行表面处理，可以进一步提高颜料的应用性能和使用效果，充分体现其光学性质和颜料性能，是提升颜料质量档次的主要措施之一。 1 ．表面处理的作用 表面处理的作用可概括为以下三个方面：①提高颜料本身的特性，如着色力、遮盖力等；②提高使用性能，增强颜料在溶剂和树脂中的分散性和分散稳定性；③提高颜料制成品的耐久性、化学稳定性和加工性能。具体如图 1 所示。 图 1 颜料表面处理的作用 颜料的表面处理可以通过无机包膜和添加有机表面活性剂来实现其目的，例如：铬黄在制造过程中容易发胀、变稠，在调色时容易出现“丝光”，通过添加锌皂、磷酸铝、氢氧化铝来减少其粗针状晶体，降低发胀现象；铅铬黄颜料可以用二氧化硅或锑化合物或稀土元素进行表面处理，以提高其耐光、耐热和化学稳定性；镉黄可以通过 SiO 2 、Al 2 O 3 表面处理来提高其表面积、增强耐候性，也可以通过添加硬脂酸钠、烷基磺酸盐等使其表面从亲水性 变为亲油性而更容易在树脂中分散；镉红通过 Al 2O 3 、 SiO 2 包膜表面处理也可以提高其分散性和耐候性；氧化铁 颜料可以用硬脂酸作表面处理剂，提高其在有机介质中的分散性，也可以通过 Al 2O 3 表面处理，增强其表面亲油 性能；透明氧化铁黄，可以通过添加十二烷基萘磺酸钠表面处理来提高它的分散性和透明度；氧化铁蓝颜料耐碱性差，可以通过脂肪胺表面处理来增强其耐碱性能；群青的耐酸性差，可以通过 SiO 2 表面处理来提高它的耐酸性能；立德粉可以通过稀土元素表面处理来降低立德粉中硫化锌的光化学活性；碳酸钙可以通过硬脂酸、硬脂酸钙、聚丁二烯、松香酸或钛酸酯、磷酸酯、硅烷偶联剂表面处理，生产出各种不同牌号、不同用途的活性碳酸钙；高岭土可以通过某些季胺盐或甲基丙烯酸酯、硅烷、脂肪酸、钛酯酸进行表面处理，制成应用性能极佳的活性高岭 土；钛白粉可以通过 Al 2O 3 、SiO 2 、ZrO 2 表面处理来提高其耐候性，以及用各种有机表面活性剂来提高它的湿润 性和分散性。 2 ．表面处理的作用机理
氯化法钛白生产工艺% I, A* T7 u8 R ________________________________________ 一．概述. O8 M. o! j- d! W: H 当今世界钛白产业的潮流是氯化法钛白不断发展，硫酸法钛白逐渐萎缩淘汰。同世界先进水平相比，我国钛白行业仍是规模小、产量低、成本高、产品质量不稳定、环境污染严重的硫酸法钛白一 统天下。面对全球二氧化钛产业界的兼并重组、激烈的市场竞争以及我国加入WTO，民族钛白工业正面临着日益严峻的挑战。只有对国内钛白行业大力推进技术进步，提高钛白生产技术水平，提高 产品的档次及科技含量，扩大高档金红石型钛白的产能，才能缓解国内市场高档金红石型钛白供应 紧张局面，提高与进口产品的竞争能力，扩大我国钛白工业的生存空间。a; q) e0 k) J: u1 ~5 @相对于硫酸法钛白生产而言，氯化法具有工艺流程短、操作易实现连续自动化、“三废”排放少、更易获得高质量金红石型钛白等优点，而逐渐占据了全球钛白行业的主导地位。由于环保法规的日 益强化和用户对产品质量要求的日益提高，氯化法在钛白生产中已占有明显的优势。但是，氯化法 钛白生产技术难度大，关键设备结构复杂，要求采用耐高温耐腐蚀抗氧化的特殊材料，研究开发形 成商业化生产需巨额投资，因此，氯化法钛白生产技术至今仍被国外少数几家公司所垄断。 2 T w" R/ K- l 我国氯化法钛白的开发研究始于六十年代，至八十年代，分别建设了中试装置和千吨级的工业性 试验装置，尽管在开发研究过程中取得了不少进步，但距大规模工业化生产的要求尚有较大差距。 八十年代末，锦州铁合金（集团）公司面对国外技术的垄断和封锁，采用咨询方式从美国引进了氯 化法钛白生产技术和关键设备，并于1994年建成了我国第一套也是目前唯一一套 1.5万吨/年氯化法钛白生产装置，经多次的技术攻关，目前此套装置已经实现正常运行，达到设计产能，特别是氯化 钛白的核心部分—氧化炉能够实现20余天的连续运行，产品质量亦稳步提升。锦州氯化钛白生产线的成功达产，标志着我国已经逐步攻克氯化钛白生产技术，具备在此基础上进一步建设、形成真正 有市场竞争能力产业化生产线的条件。 二．工艺流程和消耗定额 1.工艺流程 (1) 配料工段' Q9 S! }6 s5 F0 v 来自高位料仓合格粒度的富钛料与破碎、干燥后的石油焦按一定配料比加入到螺旋输送机，经初混后送入流化器，风送至氯化工段，经旋风和布袋收尘卸入混合料仓，供氯化炉使用。 （2）氯化工段. i, {* i$ z) ]$ J3 s; I 来自混合料仓的富钛料和石油焦连续加入氯化炉，与氧化工段返回氯气和补充的新鲜氯气在高温 下反应生成含TiCl4的混合气体，向混合气体中喷入精制返回钒渣泥浆和粗四氯化钛泥浆以回收 TiCl4，并使热气流急聚冷却，在分离器中分离出矾渣、钙、镁、铁等氯化物固体杂质。分离器顶部 排出的含TiCl4气体进入冷凝器，用粗TiCl4循环冷却液将气态TiCl4冷凝，冷凝尾气再经冷冻盐水冷凝后，废气进入废气处理系统处理合格后，由烟囱排空。粗TiCl4送至精制工段除钒。/ C% }# {) r, u: L5 {1 j0 e 4 D1 V- A' P+ t9 I: i1 ` 分离器排渣经处理后去专用渣场堆放。 （3）精制工段7 [- Z" p8 ^' ^) D P3 g 粗TiCl4和矿物油按一定比例连续加入除钒反应器，控制一定的温度和压力，使矿物油和粗TiCl4中的VOCl3 反应生成不溶性VOCl2，同时使TiCl4大量蒸发，TiCl4蒸汽进入装有填料的精馏塔， 塔顶排出的TiCl4气体经冷凝器冷凝后收得精TiCl4。不凝性气体送废气处理工序处理，钒渣泥浆返 回氯化工段回收TiCl4。 3 i* M# u; B2 ~. {( \5 ^" q （4）氧化工段 从精制工段来的精TiCl4用泵连续送入TiCl4 预热器，用燃料油间接加热，预热后的TiCl4气体进入AlCl3发生器，同时氯气与铝粉通过精确计量加入到AlCl3发生器中，铝粉与氯气反应生成AlCl3并利用反应热进一步预热四氯化钛，TiCl4和AlCl3混合物进入氧化反应器。
塑料工业是钛白粉的第二大用户，是近几年增长最快的领域，年均增长率6%，全世界500余 个钛白粉牌号中，有50多个牌号是属于塑料专用的。钛白粉在塑料制品中的应用，除了利用 它的高遮盖力、高消色力及其他颜料性能外，它还能提高塑料制品的耐热、耐光、耐候性能， 使塑料制品免受UV光的侵袭，改善塑料制品的机械性能和电性能。由于塑料制品比油漆和油 墨的涂膜厚得多，因此它不需要太高的颜料体积浓度，加上它遮盖力高，着色力强，一般用量 只有3%~5%。几乎所有热固性和热塑性的塑料中都使用它，如聚烯烃类（主要是低密度的聚 乙烯）、聚苯乙烯、ABS、聚氯乙烯等，它既可以与树脂干粉混合，也可以与含增塑剂的液体 相混合，还有一些是把钛白粉先加工成色母粒后在使用。 大多数塑料用钛白粉粒径都较细，通常涂料用钛白粉的粒径为0.2~0.4μm，而塑料用钛白粉的 粒径为0.15~0.3μm，这样可以获得兰色底相，对大多数带黄相的树脂或易泛黄的树脂有遮蔽作用。 普通型塑料用钛白粉一般不经过表面处理，因为采用常规的水合氧化铝这类无机物包膜的钛白粉，在相对湿度60%时，其吸附平衡水在1%左右，当塑料在高温挤出加工时，水分蒸发会导 致光滑的塑料表面出现气孔，这种未经无机物包膜的钛白粉，一般都要经过有机表面处理（多 元醇、硅烷或硅氧烷），因为塑料用钛白粉与涂料用钛白粉不同，前者是在低极性的树脂中， 通过剪切力加工混合，有机表面处理后的钛白粉，在适当的机械剪切力下，就能比较好地分散。 随着塑料制品应用范围的不断扩大，许多外用塑料制品，如塑料门窗、建筑材料等室外用塑料 产品，对耐候性也有很高的要求，除了必须使用金红石钛白粉外，还需要进行表面处理，这种 表面处理一般不加锌，只加硅、铝、锆等。硅具有亲水去湿作用，可防止塑料高温挤出时因水 分蒸发而产生气孔，但这些表面处理剂的量一般不太多。 塑料的组成包括树脂、填料、增塑剂及其他助剂（如着色剂、防老剂、阻燃剂等），按产品加 工方式可分为塑料薄膜的挤出吹塑成型工艺、塑料板材的挤出成型工艺和塑料注射成型工艺， 例如： 塑料薄膜的挤出吹塑成型工艺： 树脂、填料、助剂制母粒配料（母粒加树脂）吹膜塑料薄膜 该工艺采用的主要设备有双辊开炼机、吹膜机等。 塑料注射成型工艺包括塑化、注射和模塑冷却三个阶段，常用设备有栓塞式注射机、螺杆式注 射机等。 塑料制品对钛白质量要求是： 1) 遮盖力：遮盖力好的钛白，生产出来的塑料制品更轻更薄； 2) 白度：决定浅色或白色塑料制品的外观； 3) 分散性：影响塑料制品生产成本，分散不好的钛白在塑料制品中会影响制品的光滑度和光亮度； 4) 耐候性：室外使用的塑料制品以及塑料门窗等必须保证钛白的耐候性能。 色母粒 塑料色母粒是一种高浓缩、高效能的颜色配置品，即颜料以超常浓度均匀分布在载体树脂中， 并形成一定粒径的颗粒。它主要由核心层（颜料）、偶联层（偶联剂或表面活性剂）、分散层（润滑剂或分散剂）、增混层（载体树脂）等组成，在塑料中作为染色剂使用，广泛用于吹膜、注塑、热压、注塑等塑料制品的生产，色母粒着色效果优越，使用方便，节约能源，使用时无

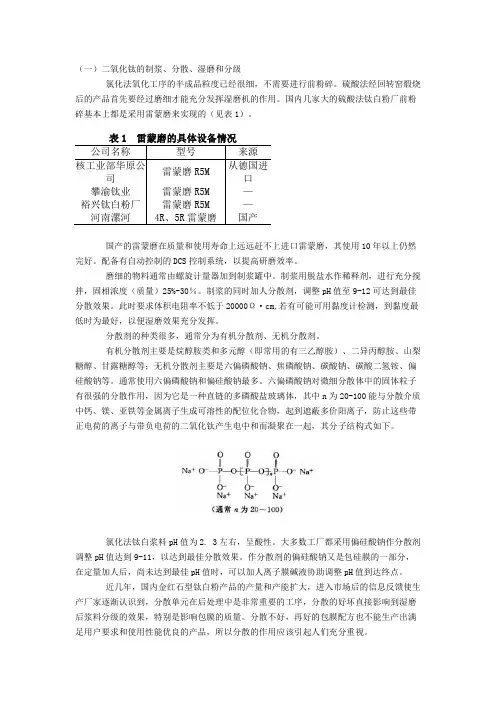

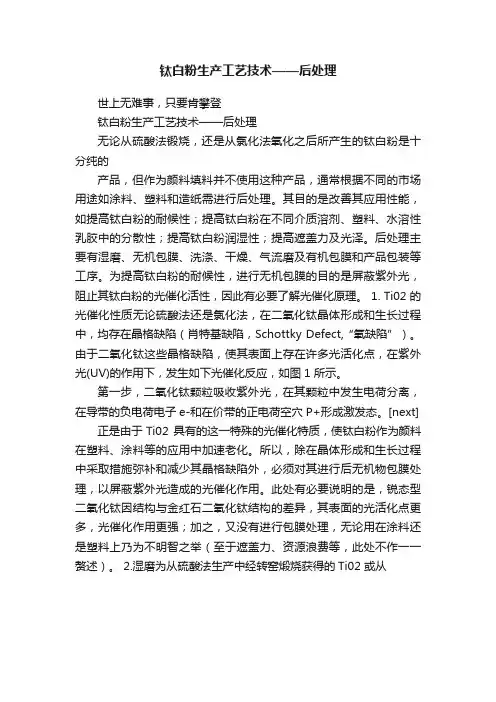

二氧化钛后处理及设备 （一）二氧化钛的制浆、分散、湿磨和分级 氯化法氧化工序的半成品粒度已经很细，不需要进行前粉碎。硫酸法经回转窑煅烧后的产品首先要经过磨细才能充分发挥湿磨机的作用。国内几家大的硫酸法钛白粉厂前粉碎基本上都是采用雷蒙磨来实现的（见表1）。 表1 雷蒙磨的具体设备情况 公司名称型号来源 核工业部华原公司雷蒙磨R5M 从德国进口 攀渝钛业雷蒙磨R5M — 裕兴钛白粉厂雷蒙磨R5M — 河南漯河4R、5R雷蒙磨国产 国产的雷蒙磨在质量和使用寿命上远远赶不上进口雷蒙磨，其使用10年以上仍然完好。配备有自动控制的DCS控制系统，以提高研磨效率。 磨细的物料通常由螺旋计量器加到制浆罐中。制浆用脱盐水作稀释剂，进行充分搅拌，固相浓度（质量）25%-30％。制浆的同时加人分散剂，调整pH值至9-12可达到最佳分散效果。此时要求体积电阻率不低于20000Ω·cm,若有可能可用黏度计检测，到黏度最低时为最好，以便湿磨效果充分发挥。 分散剂的种类很多，通常分为有机分散剂、无机分散剂。 有机分散剂主要是烷醇胺类和多元醇（即常用的有三乙醇胺）、二异丙醇胺、山梨糖醇、甘露糖醇等；无机分散剂主要是六偏磷酸钠、焦磷酸钠、碳酸钠、碳酸二氢铵、偏硅酸钠等。通常使用六偏磷酸钠和偏硅酸钠最多。六偏磷酸钠对微细分散体中的固体粒子有很强的分散作用，因为它是一种直链的多磷酸盐玻璃体，其中n为20-100能与分散介质中钙、镁、亚铁等金属离子生成可溶性的配位化合物，起到遮蔽多价阳离子，防止这些带正电荷的离子与带负电荷的二氧化钛产生电中和而凝聚在一起，其分子结构式如下。 氯化法钛白浆料pH值为2. 3左右，呈酸性。大多数工厂都采用偏硅酸钠作分散剂调整pH值达到9-11，以达到最佳分散效果。作分散剂的偏硅酸钠又是包硅膜的一部分，在定量加人后，尚未达到最佳pH值时，可以加人离子膜碱液协助调整pH值到达终点。 近几年，国内金红石型钛白粉产品的产量和产能扩大，进入市场后的信息反馈使生产厂家逐渐认识到，分散单元在后处理中是非常重要的工序，分散的好坏直接影响到湿磨后浆料分级的效果，特别是影响包膜的质量。分散不好，再好的包膜配方也不能生产出满足用户要求和使用性能优良的产品，所以分散的作用应该引起人们充分重视。 分散操作要非常重视以下几种影响分散的因素：①前工序产出的二氧化钛粒度和形态；②制浆的水质要好，选用去离子水，体积电阻率不低于20000Ω·cm;③浆液的pH值是控制分散好坏的重要条件，根据后处理的情况，可以通过小型试验确定最佳pH值（通常为9-11）；④分散剂的选择和用量，也可以通过工业实践确认，通常用量不超过粉料量的1％；⑤浆液的浓度要合适，通常浆液中固体物料为600-1200g/L;⑥分散罐的力学性能如机械搅拌的强度等。 湿磨是后处理中一道重要的工序，不仅硫酸法需要，氯化法也同样需要，国外大型氯化法工厂湿磨的环节往往是一点不能忽视的。湿磨与水选法比较，为获得粒度细而均匀的浆料，在相同的条件下湿磨生产能力是水选法的1. 5-2. 0倍。 湿磨的作用就是进一步磨碎在上道工序产生的聚集粒子、附聚粒子和絮凝粒子。因其粒子间的结合力非常弱，很容易通过机械研磨的方式把它们打开，在分散剂的作用下，可防止它们再聚凝在一块。这样可使一些较粗大的粒子经研磨达到具有应用性能的粒度范围（一）。 湿磨设备主要包括球磨机、振动磨、砂磨机。由于前道工序的进步，金红石型产品的湿磨设备主要选用砂磨机。它是用途较广泛的亚微米级的湿磨设备，就研磨细度而论仅次于胶体磨。
金红石钛白工艺流程简图如下: 钛铁矿钛铁矿粉碎酸解沉降及泥浆处理 亚铁分离结晶 水解一次水洗漂白 表面处理中粉煅烧 干燥汽流粉碎 : 1、钛铁矿粉碎 拆包后得散装钛铁矿由自卸车运至原矿库,经铲车加料至斗式提升机,再经链式输送机送入磨前贮斗。经电子秤称重量后加入磨机,磨后料由循环风机送至分级机进行粗细分选,细度不合格得物料经返料链运机返回磨机重磨。细度合格矿粉随风进入旋风分离矿粉后进入循环风机,一部分热风回到磨前与热风炉供给得热风一起进磨供研磨与干燥,并把磨后物料带出磨机,一部分热风回到磨后作为输送得分级所需风量得补充。多余得含尘气体经布袋收尘器净化后由风机排空。 旋风与布袋收尘器得矿粉由链式输送机集中送入矿粉贮斗转由斗式提升机、链式输送机送至酸解得计量贮斗待用,或送入矿粉得缓冲贮仓贮存。 2、酸解泥浆处理: 由硫酸装置送来得95%(或91%)硫酸进入本工序设置得硫酸贮槽经计量加入到预混合槽,与来自原矿粉碎工段经计量后得钛精矿在预混合槽经搅拌充分混合,混合均匀后经分配器放入选定得酸解罐中。 用蒸汽加热引发酸解反应。酸解反应使钛铁矿中得大部分金属氧化物与硫酸发生反应,其中钛以硫酸氧钛得形式作为分解产物。酸解反应为放热反应,反应放出得热量使酸解罐中得物料温度迅速升高至180℃～200℃左右,温度得升高加速了酸解反应得进行。 酸解主反应完成后熟化一定时间,通过仪表计量加水浸取,浸取一段时间调整钛液中得三价钛离子含量及F值。浸取完成后得钛液用泵送到沉降工序。
酸解反应产生得酸解尾气中含有大量得水蒸气及微量得矿粉尘、二氧化硫、三氧化硫、硫酸雾等污染物质。通过管道将酸解尾气引至酸解罐主烟囱中,将水池中得碱性水通过水泵喷射进入酸解罐主烟囱,洗涤除去酸解尾气中得矿粉尘及二氧化硫等污染物质,并将酸解尾气冷却至50℃左右,洗涤后得酸解尾气通过酸解罐烟囱40米高点达标排放。洗涤废水设冷却塔循环使用,并用其中一部分输送酸解泥渣至污水处理场,分离部分未反应矿粉后进入污水处理场同其它酸性废水一并中与处理。 将改性好得絮凝剂加入到絮凝剂溶解槽,加水通过蒸汽加热使絮凝剂溶解,絮凝剂稀释到使用浓度后送入絮凝剂计量槽。 稀释后得絮凝剂按照一定得比例通过比值流量调节方式与酸解后得硫酸钛液一道加入沉降槽。在絮凝剂得絮凝作用下,钛液中未反应得钛矿与其它不溶性得杂质在沉降槽内以泥浆得形式沉降到沉降槽得底部。吸取沉降槽上部澄清合格得清钛液用泵送钛液热过滤工序进一步净化。 沉降槽底部得泥浆待积累到一定位置后用泵送到泥浆处理工序,泥浆在泥浆槽中通过蒸汽间接加热,加热后得泥浆用板框过滤,滤液返回到沉降槽,泥渣用压缩空气吹干,直接送泥渣场堆放。 3、过滤结晶分离: 由酸解沉降工序来得钛液加入助滤剂木屑粉或硅藻土,经混合均匀后泵送至钛液板框进行一次控制过滤,除去钛液中得杂质。除杂后得钛液进入真空结晶系统,亚铁结晶析出。达到放料终温后去圆盘分离机分离硫酸亚铁。亚铁去堆场进行包装,叉车送至亚铁库。滤液进入稀钛液贮槽再泵至以木炭为助滤层得板框压滤机中进行二次精过滤。 4.浓缩水解 合格得清钛液经泵送入钛液预热器,用蒸汽冷凝水预热后进入薄膜蒸发器,使之浓度提高至200 g/l,然后进入浓钛液贮槽。二次蒸汽同一次控制过滤得钛液换热后进气压式冷凝器,不凝性气体由水环泵排空。 浓钛液贮槽中得钛液由钛液泵送入浓钛液预热器,通过蒸汽盘管加热,预先制备好得外加晶种送入水解槽中,再将预热好得浓钛液放入水解槽中进入微压水解过程,然后经偏钛酸冷却器进入偏钛酸贮槽再由偏钛酸浆料泵送至水洗工段。5、一次水洗漂白二次水洗盐处理工序: 用隔膜压滤机进行水洗,水洗合格后,将滤饼卸至打浆槽,然后泵送至漂白罐。
I C S25.220.40 A29 中华人民共和国国家标准 G B/T3138 2015/I S O2080:2008 代替G B/T3138 1995 金属及其他无机覆盖层 表面处理术语 M e t a l l i c a n do t h e r i n o r g a n i c c o a t i n g s S u r f a c e t r e a t m e n t,m e t a l l i c a n do t h e r i n o r g a n i c c o a t i n g s V o c a b u l a r y (I S O2080:2008,I D T) 2015-05-15发布2016-01-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会发布
目 次 前言Ⅰ 引言Ⅱ 1 范围1 2 表面处理的一般类型1 3 通用术语3 索引23 参考文献31 G B /T 3138 2015/I S O 2080:2008
G B/T3138 2015/I S O2080:2008 前言 本标准按照G B/T1.1 2009给出的规则起草三 本标准代替G B/T3138 1995‘金属镀覆和化学处理与有关过程术语“,与G B/T3138 1995相比,主要技术变化如下: 修改了标准的名称; 增加了引言; 增加了表面处理的一般类型(见第2章); 修改了术语的排列顺序,不再按类别排列三 本标准使用翻译法等同采用I S O2080:2008‘金属及其他无机覆盖层表面处理二金属及其他无机覆盖层词汇“三 本标准做了下列编辑性修改: 为方便使用,将标准名称改为‘金属及其他无机覆盖层表面处理术语“; 修改了引言,以符合我国标准三 本标准由中国机械工业联合会提出三 本标准由全国金属与非金属覆盖层标准化技术委员会(S A C/T C57)归口三 本标准起草单位:武汉材料保护研究所二佛山市南海区标准化研究与发展中心二武汉材保电镀技术生产力促进中心二武汉康捷科技有限公司二成都高洁达实业有限公司三 本标准主要起草人:张德忠二毛祖国二段金弟二贾建新二古晓雁二何杰三 本标准所代替标准的历次版本发布情况为: G B/T3138 1988;G B/T3138 1995三 Ⅰ
提高钛白粉在涂料中分散性的改进方法 钛白粉（英文名称：titanium oxide），主要成分为二氧化钛(TiO2)的白色颜料。学名为二氧化钛（titanium dioxide），分子式为TiO2是一种多晶化合物，其质点呈规则排列，具有格子构造。在涂料体系中使用GR复合钛白颜料可限得与钛白粉相同或相近的性能指标；GR复合钛白颜料可广泛应用于涂料体系中，改善涂料的性能，较大幅度地降低材料的使用成本。 钛白粉是涂料次要成膜物质，它不仅能使被涂物体表面光亮洁白，而且还能增强涂料的耐候性、抗粉化能力以及流变性。而钛白粉的分散性好坏在涂料中非常重要，它的优劣会直接影响到涂料的生产工艺、生产设备和产品质量。了解钛白粉在涂料中的分散因素，不但可以提高涂料质量，还可以降低污染排放量，使国家的清洁工业要求得到更好的执行。 1.影响分散的因素 在溶剂型涂料中，当树脂和溶剂油确定后，钛白粉的应用性能与表现特性，便决定了其的分散与分散稳定化程度。 首先，平均粒径大小和粒度分布影响钛白粉颜料性能。当钛白粉粒径小于200nm的质量百分数在30%左右时，Zeta电位大约在-70mv;若质量百分数小于20%时，Zeta电位大约在-40mv，可见钛白粉的粒径情况严重影响其表面电性，从而影响表面吸附性能。需注意，粒径也不能太小，否则会影响钛白粉的其他性能，最好控制粒度在(0115～013)Lm。 其次，可溶性物质含量的高低影响钛白粉应用性能。在混合涂料分散体系中，极性很强的无机离子既会抵消钛白粉表面的电荷，又无法形成强大的双电层，使钛白粉表面的吸附作用减弱，使树脂无法牢固吸附在钛白粉颗粒表面，从而降低了钛白粉分散稳定化程度，导致其在溶剂型涂料中返粗。 再次，吸油量的高低影响钛白粉分散性或分散稳定性。高吸油量的钛白粉研磨分散后，一部分溶剂油会被钛白粉吸收，使溶解树脂的油不足，树脂溶剂化程度降低，消弱了钛白粉的吸附性，导致其分散性和分散稳定性降低。 2.提高分散性的途径 第一，严格控制粒径及粒度分布。 钛白粉粒径和粒度分布影响因素较为复杂，要完全掌握较为困难，因此可首先对水解工艺和技术进行改进，保证生成的原级粒子均匀。其次可加强煅烧关键温度点的控制，使二氧化钛粒子均匀成长。最后进行产品的粉粹，可选择效率高、分级效果好的气流粉碎机代替雷蒙系统，以稳定钛白粉表面特性。 第二，严格控制吸油量和水溶物。 钛白粉吸油量主要与煅烧过程中煅烧氛围或煅烧高温点温度有关，若控制不当，会造成钛白粉颗粒晶格缺陷和粒子形状不规则，因此，一定要控制合适的煅烧温度，调节进料量和窑体转速的合理匹配，减少颗粒的晶格缺陷和粒子规则的几何外形。 第三，严格做好表面处理。 目前，国内厂家生产的大多为锐钛型钛白粉，其在涂料中的分散性较差，在国家提倡清洁工业的大背景下，其在涂料行业中的应用逐渐被金红石钛白粉所取代。对于仍在使用锐钛型钛白粉的涂料企业，可以通过表面处理来改变其表面特性，如选择有机硅、偶联氮试剂或者一些多聚磷酸盐等。
常见表面处理技术介绍 电镀(电沉积) 化学镀阳极氧化(铝, 镁, 钛及它们的合金 化学氧化(铝及其合金,钢铁等等) 电化学及化学转化学铬酸监处理(钢铁上的锌,铬镀层,铝, 镁, 铜) 磷酸监处理(磷化) 热浸镀(常用的有热浸锌, 锡, 铝, 铅) 火焰喷涂 气喷涂 爆炸喷涂 热濆涂电弧喷涂 电濆涂等离子喷涂 高频感应喷涂 橡胶涂层 非金属涂覆塑料涂层 油漆涂层 渗镀 化学气象沉积 扩散涂镀真空镀膜 包镀 达克罗(Dacromet,浸入锌–铝,锌–铝等浆液中,形成涂层,然后烘烤干燥成膜) 1.磷酸监皮膜处理 大陆称为磷化处理 1.1磷酸监皮膜处理 2H3PO4+M→M(H2PO4)+H2 3M(H2PO4)2→4H3PO4+M3(PO4)2 M(H2PO4)2→MHPO4+H3PO4 生成的M3(H2PO4)2和MHPO4为磷酸监膜的主要成分 1.2磷酸监皮膜的性质和用途 (1)耐蚀性 在大气条件下很稳定,在有机油类,苯,苯及各种气种体燃料中有很好的耐蚀性.但磷酸监皮膜不耐酸,碱,
氨,海水及水蒸气等.磷酸监膜经过封闭处理后能大大提高其耐蚀性. (2)吸附性 磷酸监膜具有多孔构,有很好的吸附性,因此常用作油漆的底层和吸附润滑油后作为减摩层和润滑层. (3)电绝缘性 磷酸监膜是高电阻膜层,有很好的电绝缘性,击穿电压为240~250V,涂绝缘漆后可耐1000~1200V,又由于磷酸监膜不影响透磁性,因此常用作电磁装置的硅钢片. (4)不粘附熔融金属的特性 此特性用于在热浸锌,锡铅合金时保护不需要浸涂部分.在浇铸减摩合金和电机铸铝转子时,将钢膜作磷酸监处理,以防粘附. 1.3邻酸监膜成机理和构成 1.4分类 钢铁用化成处理剂 铝用化成处理剂 锌用化成处理剂 不锈钢用化成处理剂 铜用化成处理剂 镁用化成处理剂 其他化成处理剂 涂装打底用的化成处理剂 塑性加工用化成处理剂 防锈用化成处理剂 耐磨用化成处理剂 绝缘用化成处理剂 塑料迭片用化成处理剂 涂装打底用皮膜特点: 致密, 均匀, 薄得适当 结晶粗大会吸入涂料而减少光泽:不均匀会降低涂装后的耐蚀性;由于磷酸监膜很硬很脆,皮膜过厚的话,涂装后遭后到弯曲或冲击等外力时,即使别无缺陷,也可能脱落. 防锈用皮膜特点: 致密, 均匀, 厚度越厚越好,孔隙率越低越好. 表
材料的表面处理 第一节概述 材料的种类很多，它们的组成、结构、性质及表面状态更是千差万别。由于不同产品对于其表面处理的效果和功能的要求不同，因此，材料表面处理所涉及的技术问题、工艺问题等也是十分广泛的，并与多种学科相关。本章仅从工业设计的特点出发，介绍几种表面处理工艺。 一、表面处理的功效 造型材料的种类很多，其中金属材料、木质材料和塑料则是最为常用的基本设计材料。从工业设计的特点出发，金属材料的强度高，加工性能较好，其加工表面具有金属光泽，表面较平滑；木材质轻，较易加工，其表面具有天然的木质纹理；塑料的来源丰富，品种很多，成型较方便，且价廉，质轻，透明性和着色性较好，是一种新颖的优良材料。这些材料，以及用它们制造成的产品，若不给以一定的表面处理，则在各种使用环境下，材料或制件的表面会受到空气、水分、日光、盐雾、霉菌和其他腐蚀性介质等的侵蚀，由于腐蚀、腐朽和老化作用，会引起材料或制件失光、变色、粉化及开裂等，从而出现破坏的后果。表面处理的功效就在于一方面保护产品，即保护材质本身赋予产品表面的光泽、色彩和肌理等而呈现出的外观美，并提高产品的耐用性，确保产品的安全性，由此有效地利用了材料资源；另一方面是根据设计的意图，给产品表面附加上更丰富的色彩、光泽和肌理等变化，使产品表面更有节奏感。此外，随着表面处理技术的发展，还可实现提高材料表面的硬度，并可赋予材料表面导电、憎水和润滑等特殊功效。 二、表面处理和加饰 从工业设计出发，表面处理的目的首先是美化产品的外观，也即按产品设计的要求调整其表面的色彩、亮度和肌理等。因此，材料本身具有的外观不符合设计要求时，必须采用适当的表面处理方法进行调整，以达到满足产品设计的要求。 三、表面加工 使金属材料加工成平滑、光亮、美观和具有凹凸模样的表面状态的过程称为表面加工，也即使金属材料表面恢复其本身具有的色泽、亮度和表面肌理特征而进行的处理，表面加工作为电镀和涂装的前处理也是重要的。 1．切削 切削是利用刀具对金属表面层进行加工的方法与铸造、锻造、压力加工等相比较，虽有切屑产生和材料废弃，但一般可迅速加工出高精度表面的产品。 2．研磨
选用钛白粉时应考虑的几种特性 作者：王俊忠毅兴行技术部 一，分散性（Dispersion） 由于库存或包装所形成的钛白粉结块（clumps）（聚积物和凝结块），在分散搅拌后形成钛白粉和树脂的均匀混合物。良好的分散性不仅可消除最后产品中之斑点（speaks）和（streaks）之现象，且可保证有最大光散射效率。在选择钛白粉品级和分散过程时，下列三点需特别注意： ?钛白品级的分散性因制造程序而有不同。例如，经无机氧化物表面处理的钛白粉品级通常较末处理的品级易于分散于液体系统中（可塑剂 (plasticizers)、塑化物(plasticized vinyl)）。但就另一方面而言，末经表面处 理的品级通常易分散于干拌研磨（dry blending）如聚乙烯、聚苯乙烯或其他模制用树脂的制造程序。 ?钛白粉粒子个体无法打破的。不管加入结块过程中的能量有多大，在打散束缚的结块时，它们只是粒子彼此间的分离。 ?分散（dispersion）这个词常常被含糊其词的使用。例如，有些"分散"问题实际上是配方上稀释不充分的问题，而在塑胶中还留下不可溶的浓斑点。 二，光学性质 在塑胶应用中，钛白粉是较受欢迎的颜料，因其在低颜料含量下，可提供最佳的散射效果。除了光学性质外，其他重要的产品特性，亦可决定钛白粉等到级，以适用于特殊的用途。一些重要的产品特性将在本章予以讨论。 光学性质（Optical） 在选择应用钛白粉时需用考虑适应力，著色强度，底色和色泽（color）等到基本的光学性质。白色颜料的适应力和著色强度显示其对光的散射效率，适应力显示白色颜料使用权塑胶系统不透明的能力，而著色强度则显示白色颜料对有色塑胶系统所提供的白度（whiteness）和亮度（brightness）。因为较容易度量，著色强度最常用来表示白色颜料的光散射效率。为度量相对著色强度，在每公克钛白粉试品中掺入0.008公克碳黑，使用权用这种混合的黑色颜料组群（Master batch）分散塑胶之中，其所产生之灰色塑胶制成均匀，不透明的塑胶片（sheets）或模制碎片（molded chips）。有最大光散射效率的钛白粉试口可提供最浅的灰色和最佳的光反射性。 钛白粉的底色（UNDERTONE）对于著色的色泽具有影响。底色因钛白粉微粒大小而不同，它无法以干革命粉末或白色塑胶的外观来评定之。底色通常被叙
钛白粉的生产工艺流程 硫酸法生产锐钛型钛白粉生产中的硫酸其实是充当了一个载体，就是先把钛拿出来， 经过除杂，然后再弄成钛。氯化法钛白粉生产中的氯气也是这样。 硫酸法锐钛型钛白粉的工艺简述： 硫酸法生产钛白粉步骤1、钛矿粉碎 将购进的钛矿砂用雷蒙机或者风扫磨等粉碎成符合工艺要求的钛矿粉，并送到储存和计量钛矿粉的料仓。 硫酸法生产钛白粉步骤2、酸解 用浓硫酸分解钛矿，制取可溶性的钛的硫酸盐。钛铁矿的主要成分为偏钛酸铁（FeTiO3），是一种弱酸弱碱盐，可以用强酸把它分解。用过量的酸就能使反应进行到底。由于这个反应是一个放热反应，最高温度可以达到250℃，因此必须采用高沸点的酸--硫酸才能适应这一反应。在酸分解的过程当中，矿粉当中的各种杂质大部分也被分解，生成相应的可溶性硫酸盐，并在浸取的时候与钛的可溶性盐一起进入溶液当中，形成黑钛液。为了除铁，用金属铁把钛液中的高价铁还原成亚铁，同时，为了避免亚铁的再一次氧化，还必须用过量的金属铁把定量的四价钛还原成三价钛。 硫酸法生产钛白粉步骤3、沉降 酸解浸取、还原以后的体系是一个复杂的体系，含有可溶性杂质和不溶性的杂质。铁、钒、铬、锰等金属的硫酸盐为可溶性的杂质，在结晶或水解、水洗的过程中除去。不溶性杂质中的大多数，如未分解的钛矿、沙粒等靠重力的作用可以自然沉降除掉。不溶性杂质中的另一部分是硅和铝的胶体化合物，以及一些早期水解了的钛，虽然数量并不大，但具有很高的动力稳定性，需要另外加沉降剂，强化沉降澄清过程。 硫酸法生产钛白粉步骤4、洗渣 经过净化沉降后的泥渣中还含有大量的可溶性与不可溶性的钛，为保证收率，要通过用板框压滤机压滤的办法回收其中的大部分可以溶解的钛元素，不溶性钛和其他的未溶解杂质作为废渣排掉。 硫酸法生产钛白粉步骤5、结晶 结晶有两种方式：冷冻结晶和真空结晶。FeSO4溶解度受溶液的温度影响很大。因此，在组成一定的钛液中，FeSO4的溶解度随温度的降低而降低，本工序的主要目的就是使钛液的温度降低。 5.1 冷冻结晶是利用制冷介质(液氨或者氟利昂或者溴化锂等)的蒸发带走热量，使冷冻盐水温度降低，通过盘管换热，从而使钛液的温度降低下来，造成FeSO4 处于过饱和状态，过饱和的部
