九年级物理下册电与磁（培优篇）（Word版含解析）
一、三物理电与磁易错压轴题（难）

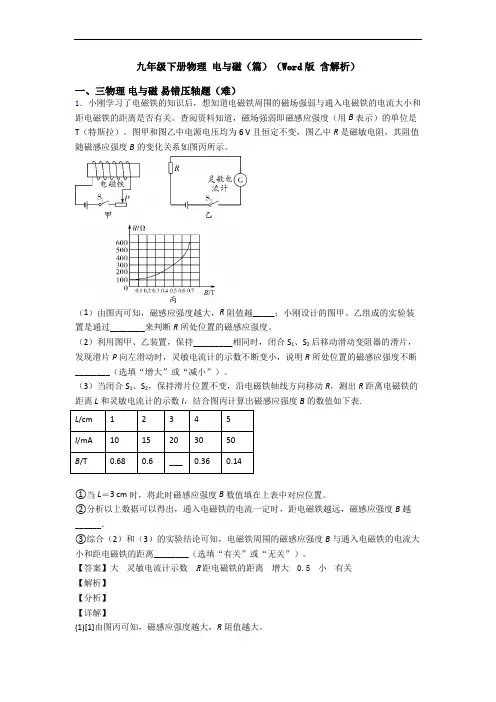

1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。
（1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。
（2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。
（3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表.
L/cm12345
I/mA1015203050
B/T0.680.6___0.360.14
①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。
②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______．
③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。
【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关
【解析】
【分析】
【详解】
(1)[1]由图丙可知，磁感应强度越大，R阻值越大。
[2]图乙中R 是磁敏电阻，其阻值随磁感应强度B 的变化而变化，磁敏电阻的变化引起电路中电流的变化，实验中根据灵敏电流计示数判断R 所处位置的磁感应强度的强弱。
(2)[3]研究电磁铁周围的磁场强弱与通入电磁铁的电流大小是否有关，控制磁敏电阻R 到电磁铁的距离。
[4]灵敏电流计的示数不断变小，说明图乙电路中的电流不断减小，磁敏电阻的阻值不断增大，R 所处位置的磁感应强度不断增大。
(3) ①[5]由表可知当电流为15mA 时，磁感应强度B 为0.6T ，由图丙可知当磁感应强度B 为0.6T 时，磁敏电阻的阻值为400Ω，由欧姆定律可知，此时，磁敏电阻两端的电压为
31510A 4006V U IR -==??Ω=
则电源电压为6V 。
当电流为20mA 时，磁敏电阻此时的电阻为
-36V =3002010A
U R I '=
=Ω'? 由图丙可知电阻为300Ω时，磁感应强度B 为0.5T 。 ②[6]由表中数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B 越小。
③[7]由（2）可知电磁铁周围的磁感应强度B 与通入电磁铁的电流大小有关；由（3）可知电磁铁周围的磁感应强度B 与距电磁铁的距离有关。综合上述实验结论可知，电磁铁周围的磁感应强度B 与通入电磁铁的电流大小和到电磁铁的距离有关。
2．如图所示装置，闭合开关，用外力使导体棒ab 水平向右运动，发现导体棒cd 也随之运动．此装置中：
（1）甲部分发生的是 ________现象，人们根据这一原理发明了 ________．
（2）有一种“车窗爆破器”，陆续安装BRT 公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能，图中 ____（甲/乙）部分产生的能量转化，与这一过程是相同的．
【答案】电磁感应 发电机 乙
【解析】
（1）如图甲，用外力使导体棒ab 水平向右运动时，切割磁感线运动，产生了电流，所以甲部分发生的是电磁感应现象，人们根据这一原理发明了发电机，使电能的大量使用成为可能；
（2）有一种“车窗爆破器”，陆续安装BRT 公交车的窗玻璃上，其原理是：当爆破器中的线圈有电流通过时，爆破器中的“钨钢头”会产生一个瞬间的冲击力，上述过程产生的能量转化是电能转化为机械能；
图中乙部分，电流通过导体时，受到磁场力的作用而运动，所以乙部分的能量转化与这一过程是相同的．人们利用这一原理发明的电动机，为人们生产活动提供动力．
点睛：注意区分研究电磁感应和磁场对通电导线作用力的两个装置，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．
3．在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。
(1)在实验时，通过______反映电磁铁的磁性强弱。
(2)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数________(选填“增加”或“减少”)，说明电流越________，电磁铁磁性越强。
(3)根据图示的情境可知，________(选填“甲”或“乙”)的磁性强，说明电流一定时，____________，电磁铁磁性越强。
(4)根据右手螺旋定则，可判断出电磁铁乙的上端为________极。
(5)电磁铁吸引的大头针下端分散的原因是________________________________________。
(6)电磁铁在生产、生活中应用广泛，请写出其中的一个应用：____________。
【答案】吸引大头针数目的多少增加大甲线圈匝数越多S(南) 大头针被磁化，同名磁极相互排斥电磁起重机(或扬声器、磁悬浮列车等)
【解析】
【详解】
(1)在实验时，通过吸引大头针数目的多少反映电磁铁的磁性强弱，利用转换法。
(2)当滑动变阻器滑片向左移动时，电阻变小，电路中的电流变大，电磁铁的磁性变强，电磁铁甲、乙吸引大头针的个数增加，说明电流越大电磁铁磁性越强。
(3)根据图示的情境可知，电磁铁甲吸引大头针的个数多，因此甲的磁性强，根据图示可知，电流相同，甲线圈匝数多，因此说明电流一定时，线圈匝数越多，电磁铁磁性越强。
(4)根据右手螺旋定则，可判断出电磁铁乙的上端为S(南)极。
(5)电磁铁吸引的大头针下端分散的原因是：大头针被磁化，同名磁极相互排斥。
(6)电磁铁在生产、生活中应用广泛，包括电磁起重机(或扬声器、磁悬浮列车等)。
4．如图所示是同学们安装的直流电动机模型．
(1)在某次安装直流电动机模型活动中，小孙、小金、小星各自把安装好的电动机接入电路，闭合开关线圈均不转．若小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是_____________；若小金用手轻轻把电刷(铜片)弯曲一下，线圈就转动起来，则她的线圈不转的原因是______________；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是________________．
(2)线圈正常转动后，若把电源的两极对调一下，观察到线圈转动的________发生变化；若改变线圈中的电流大小，观察到线圈转动的________发生变化．
(3)许多家用电器用到电动机，请你列举一种装有电动机的家用电器的名称：__________．【答案】线圈在平衡位置换向器与电刷接触不良(或摩擦过大)磁体磁性太弱方向
速度电风扇(或洗衣机等)
【解析】
【分析】
【详解】
（1）闭合开关线圈均不转．
小孙用手轻轻一推转子，线圈就转动起来，则她的线圈不转的原因是线圈在平衡位置，转动一个角度后，线圈两边受力不平衡，线圈会持续转动；
小金用手轻轻把电刷（铜片）弯曲一下，线圈就转动起来，则她的线圈不转的原因是：换向器与电刷接触不良，无电流通过，也可能是摩擦过大，调整后摩擦力小了，线圈转动；若小星在原磁体上加一块磁体，线圈就转动起来，则她的线圈不转的原因是磁体磁性太弱．
（2）直流电动机的转动方向与磁场方向和电流方向有关；
线圈正常转动后，若把电源的两极对调一下，电流方向改变，所以观察到线圈转动的方向发生变化；
若改变线圈中的电流大小，观察到线圈转动的速度发生变化．
（3）许多家用电器用到电动机，日常家电中装有电动机的有：电风扇、洗衣机等．
5．在物理学中，磁感应强度(用字母B表示，国际单位是特斯拉，符号是T)表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。
（1）左图为某磁极附近磁感线的方向和分布的示意图。由图可知，若在1处放置一个小磁针，当小磁针静止时，其指向应是右图中的 ___________。
（2）有一种磁敏电阻，其大小随磁场的强弱变化而变化。某磁敏电阻R的阻值随磁感应强度B变化的图象如图所示，根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而
_________。
（3）利用该磁敏电阻的R-B特性曲线可以测量上图磁场中各处的磁感应强度。
①将该磁敏电阻R放置在磁场中的位置1处。小明设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图所示，其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整，要求滑动变阻器的滑片向B端滑动时连入电路的电阻变大__________。
②连接电路时，开关应______，闭合开关前，滑动变阻器的滑片P应位于____ （填“A”或“B”）端，可以起到_____________的作用。
③闭合开关后，发现电流表无示数，电压表有示数且接近于电源电压，则电路中出现的故障可能是______________。
④排除故障，正确接线后，测得的数据如上表所示，该磁敏电阻的测量值为
___________Ω；再根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为
___________T。
⑤在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电压表的示数
___________。(填“增大”、“减小”或“不变”)
【答案】甲增大见解析所示断开 B 保护电路磁敏电阻断路 500 1.0 减小
【解析】（1）根据磁场方向的规定可知，磁针在磁场中时，N极所指的方向即为该点的磁场方向，所以若在1处放置一个小磁针，当小磁针静止时，其指向即N极指向与右图中的甲图相同；
（2）根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而增大。
（3）根据伏安法测量电阻的电路图，如图要使滑动变阻器的滑片向B端滑动时连入电路的电阻变大，应连接电源正极到滑动变阻器的A接线柱，再连接接线柱C到电流表的正接线柱，如图：
②根据电路连接的一般要求，连接电路时，开关应断开，为了保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大端，即B端，以起保护电路的作用。
③闭合开关后，发现电流表无示数，则电路中出现了断路性故障，电压表有示数且接近于电源电压，说明电压表串联在了电路中，故电路中出现的故障可能是磁敏电阻断路。
④排除故障，正确接线后，测得的数据如上表所示，根据第一组数据计算可得该磁敏电阻
的测量值为：；
再根据该磁敏电阻的R-B特性曲线可知，磁敏电阻的阻值为500Ω时，1处的磁感应强度为1.0T。
⑤在实验过程中，仅将磁敏电阻从1处移至2处，根据磁感线的分布情况可知，磁场的强度将减弱，由磁敏电阻的R-B特性曲线可知，磁敏电阻的阻值减小，则电路总电阻减小，
根据可知，电路中电流会增大，而滑动变阻器的阻值不变，再根据可知，滑动变阻器两端的电压将变大，则磁敏电阻两端的电压变小，即电压表的示数减小。
6．如图所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。
⑴要改变电磁铁线圈中的电流大小，可通过_________________________来实现；
要判断电磁铁的磁性强弱，可观察____________________________来确定。
⑵下表是该组同学所做实验的记录：
①．比较实验中的1、2、3（或4、5、6），可得出的结论是：
__________________________；
②．比较实验中的1和4（或2和5或3和6），可得出的结论是：
________________________；
⑶、在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”
①．你对此猜想是：____________________________________；
②．现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：_______________【答案】调节滑动变阻器的滑片位置（改变电阻等）电磁铁吸引铁钉（大头针）的多少在线圈匝数相同时，电流越大，磁性越强（或电流越小，磁性越弱）在电流一定时，线圈匝数越多，磁性越强（或线圈匝数越少，磁性越弱）在电流和线圈匝数一定时，铁芯越大磁性越强将大小不同的铁芯分别插入通电螺线管中，观察电磁铁吸引铁钉的多少
【解析】(1)如图，移动滑动变阻器的滑片，改变连入电路的电阻，改变电路中的电流。电磁铁的磁性强弱不能直接用眼睛观察，而是通过电磁铁吸引大头针的多少来反映，吸引大头针越多，电磁铁的磁性越强。(2) ①比较实验中的1、2、3(或4、5、6)，可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流越大，磁性越强；②比较实验中的1
和4(或2和5或3和6)，可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数越多，磁性越强；（3）①猜想：在电流和线圈匝数一定时，铁芯越大磁性越强，②验证猜想的方法：将大小不同的铁芯分别插入通电螺线管中，观察电磁铁吸引铁钉的多少。
点睛：（1）电磁铁磁性强弱影响因素：电流大小、线圈匝数多少、有无铁芯．用控制变量法和转换法探究电磁铁磁性强弱的影响因素。（2）改变电路电流用滑动变阻器，反映电磁铁磁性强弱用电磁铁吸引大头针的多少。（3）总结实验结论时，一定注意控制变量法。
7．为了探究电磁铁的磁性跟哪些因素有关，小丽作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性。
猜想B：通过电磁铁的电流越大，它的磁性越强。
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强。
为了检验上述猜想是否正确，小丽所在的实验小组通过交流与合作设计了以下实验方案：用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干圈，制成简单的电磁铁。如图所示的a、b、c、d为实验中观察到的四种情况。(注：a、b、c中线圈匝数相同)
根据小丽的猜想和实验，完成下面填空。
(1)通过观察电磁铁吸引大头针数目多少的不同，来判断它的_______的不同。
(2)通过比较图______(填字母，下同)两种情况，可以验证猜想A是正确的。
(3)通过比较图_______两种情况，可以验证猜想B是正确的。
(4)通过比较图d中的甲、乙两电磁铁，发现猜想C不全面，应补充的条件是________。【答案】磁性强弱 a、b b、c 电流相同时
【解析】（1）电磁铁磁性强弱无法捕捉，通过它吸引大头针的数目来判断，这是转换法的思想；
（2）研究磁性的有无由电流通断控制，保证匝数、电流都一定，故选a、b；
（3）研究磁性强弱与电流的关系，保证匝数一定，开关都闭合，故选b、c；
（4）d中甲乙两电磁铁是串联的，故电流相等，这是前提条件．
故答案为：（1）磁性强弱；（2）a、b；（3）b、c；（4）电流相同时．
【点睛】
电磁铁磁性的有无与电流的通断有关，磁性强弱与两个因素有关：线圈匝数多少、电流大小．研究磁性强弱的影响因素时控制一个因素不变，改变另一个因素，是控制变量法的应用，磁性的强弱通过吸引大头针的数目来判断，这是转换法的应用．
8．磁感应强度B用来描述磁场的强弱，国际单位是特斯拉，符号是T。为了探究电磁铁外轴线上磁感应强度的大小与哪些因素有关，小聪设计了如图1所示的电路，图甲中电源电压为6V，R1为磁感应电阻，其阻值随磁感应强度变化的关系图线如图2所示。
(1)闭合开关S1和S2，图乙中滑动变阻器的滑片P向右移动，图甲中电流表的示数逐渐减小，这说明磁感电阻R1处的磁感应强度B逐渐________。（选填“增大”或“减小”）(2)闭合开关S1和S2，保持滑片P不动，沿电磁铁轴线向左移动磁感应电阻R1，测出R1离电磁铁左端的距离s与对应的电流表示数I，算出R1处磁感应强度B的数值如表。请计算s=5cm时，B=______T。
s/cm123456
I/mA101215203046
B/T0.680.650.600.510.20
(3)综合以上实验数据可以得出：电磁铁外轴线上磁感应强度随电磁铁电流的增大而_______；离电磁铁越远，磁感应强度越______。
【答案】增大0.40增大小
【解析】（1）由图示可知，当图乙S2断开，图甲S1闭合时，即磁场强度为零，据图2可知，此时的R=100Ω，故此时电路中的电流是：I=U/R=6V/100Ω=0.06A=60mA；图乙中滑动变阻器的滑片P向右移动，有效电阻变小，电流变大磁场变强，图甲中电流表的示数逐渐减小，即R的电阻变大，据此分析可知：磁感电阻R处的磁感应强度B逐渐增大；（2）x=5cm时，对于图表得出电流是30mA，据欧姆定律可知，R=U/I=6V/0.03A=200Ω，故对应磁场的强度是0.40T；（3）综合以上实验数据，分析（2）中的表格数据可以得出“电磁铁外轴线撒花姑娘磁感应强度随电磁铁电流的增大而增大，离电磁铁越远，磁感应强度越小。
9．小波小组在“探究通电螺线管的外部磁场”实验中，设计了如图甲所示电路。实验时：（1）可通过观察________判断通电螺线管的磁极。
（2）如图乙所示是通电螺线管周围的有机玻璃板上的小磁针分布状态，观察可知通电螺线管的外部磁场与________的磁场相似。
（3）小波猜想通电螺线管磁场强弱可能与线匝数和电流大小都有关。实验中，他将开关S 从换到2上时调节变阻器的片P，再次观察电流表示数及吸引的回形针数目，此时调节动变阻器是为了________，来研究通电螺线管磁场强弱与线圈匝数的关系。
【答案】小磁针静止时的指向条形磁铁控制两次实验的电流大小不变
【解析】
【分析】
（1）螺线管的极性可通过电磁针的指向来进行判断；
（2）螺线管的磁性两端强，中间弱，与条形磁体的磁场相类似；
（3）影响螺线管磁性强弱的因素有电流的大小和线圈匝数的多少，在实验中，应注意控制变量法的运用。
【详解】
（1）读图可知，在螺线管旁有两个小磁针，我们可以通过观察小磁针的指向来判断螺线管的极性；
（2）读图乙可知，螺线管的两端磁性较强，中间磁性较弱，这与条形磁体的磁场分布相类似；
（3）实验中，他将开关S从1换到2上时，连入电路的线圈匝数发生了变化，根据控制变量法的思路，要保证电流不变，应调节变阻器的滑片P，控制两次实验的电流大小不变，再次观察电流表示数及吸引的回形针数目，这样才能探究出通电螺线管磁场强弱与线圈匝数的关系。
10．图1是探究什么情况下磁可以生电的装置。在蹄形磁体的磁场中放置一根导线AB，导线的两端跟电流计连接。
次数磁杨方向导线AB运动方向电流计指针偏转方向
(1)让AB竖直向上运动，电流计的指针_____(填“偏转”或“不偏转”)。
(2)上表记录的是某小组同学观察到的部分实验现象，分析上表可以得出：闭合电路中的一部分导体在磁场中做_____运动时，导体中就产生电流
(3)如图2所示四幅图中实验或设备中应用了此原理的是_____。
(4)第4次实验中电流计指针偏转方向是_____。
(5)如果将蹄形磁体向左运动，电路中_____(填“能”或“不能”)产生电流。
【答案】不偏转切割磁感线 D 向左能
【解析】
【详解】
(1)[1]由图可知，蹄形磁体的上边是N极，下边是S极，其间的磁场方向是从上到下，如果导线AB竖直向下运动，是不会切割磁感线的，故不会产生感应电流，灵敏电流计指针不偏转；
(2)[2]由表中数据可知，闭合电路的一部他导体在做切割磁感线运动时，会产生感应电流，这叫电磁感应现象。
(3)[3]A．图A是奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，不符合题意；
B．图B是磁场对电流的作用实验，通电后通电导体在磁场中受到力的作用而运动；不符合题意；
C．图C是扬声器，与电动机的原理相同，不是电磁感应，不符合题意；
D．图D是动感线圈式话筒，当人对话筒说话时，引起膜片的振动，膜片的振动会引起线圈的运动，切割永磁铁的磁感线而产生相对应的变化的电流，从而在扬声器产生与说话者相同的声音。动圈式话筒是根据电磁感应原理工作的，符合题意；
(4)[4]比较第3和4次实验可知：切割磁感应线的方向不同，但磁场方向相同，指针偏转方向不同，即产生的感应电流方向不同，第4次导体运动方向和第3次导体运动方向不同，感应电流的方向不同，即感应电流的方向向左；
(5)[5]闭合开关，若导体不动，向左移动蹄形磁体，根据相对运动，等效于蹄形磁体不动，而导体左右运动，则切割磁感线，导体中能产生电流。
11．在探究通电螺线管外部磁场的实验中，采用了图所示的实验装置．
（1）当闭合开关S后，小磁针____发生偏转（填“会”或“不会”），说明通电螺线管与小磁针之间是通过____发生力的作用．
（2）用铁屑来做实验，得到了图所示的情形，它与____磁铁的磁场分布相似．为描述磁场而引入的磁感线____真实存在的．
（3）为了研究通电螺线管的磁极性质，老师与同学们一起对螺线管可能的电流方向和绕线方式进行了实验，得到了如图所示的四种情况．实验说明通电螺线管的磁极极性只与它的____有关，且这个关系可以用____判断．
（4）闭合开关S，通电螺线管周围的小磁针N极指向如图所示，由图可知：在通电螺线管外部，磁感线是从____极发出，最后回到____极．
【答案】会磁场条形不是电流方向右手螺旋定则 N S
【解析】
【分析】
【详解】
（1）当闭合开关S后，根据用右手螺旋定则判断电磁铁的磁极左S右N，小磁针左端为N 极，和电磁铁的右端N相排斥会发生偏转，说明通电螺线管与小磁针之间是通过磁场发生力的作用；
（2）用铁屑来做实验，根据图所示的情形，它与条形磁铁的磁场分布相似．为描述磁场而引入的磁感线不是真实存在的；
（3）通电螺线管的磁极极性只与它的电流方向有关，且这个关系可以用右手螺旋定则判断；
（4）在通电螺线管外部，磁感线是从N极发出，最后回到S极。
12．小明在探究“磁体间相互作用规律”时发现：磁体间的距离不同，作用力大小也不同。
他想：磁体间作用力的大小与磁极间的距离有什么关系呢？
（1）你的猜想是______________________________________。
（2）小明用如图所示的实验进行探究。由于磁体间作用力的大小不便测量，他通过观察细线与竖直方向的夹角θ的变化，来判断磁体间力的变化，用到的科学方法是__________法。
（3）小明分析三次实验现象，得出结论：磁极间距离越近，相互作用力越大，小月认为：这个结论还需进一步实验论证，联想到磁体间的相互作用规律，还须研究甲、乙两块磁铁相互_________时，磁体间作用与距离的关系。
【答案】详见解析转换排斥
【解析】
【详解】
（1）由生活经验可提出猜想，即：磁体间的距离越近，作用力越大；
（2）磁力大小可以通过丝线与竖直方向的夹角大小来反映，故采用了转换法；
（3）联想到磁体间的相互作用规律，同名磁极相互排斥，异名磁极相互吸引，故还须研究甲、乙两块磁铁相互排斥时，磁体间作用力与距离的关系。
13．如图所示为探究“磁生电”的实验装置。
（1）将细导线悬挂的导体放入蹄形磁体中，闭合开关，电流计指针不偏转，让导体在蹄形磁体中上下运动，电流计指针_______偏转，断开开关，让导体在蹄形磁体中左右运动，电流计指针_______偏转；（选填“会”或“不会”）
（2）若保持导体ab不动，要产生感应电流，正确的操作是_______；
（3）该实验利用的原理是_______，现实中可以用来制作_______；
（4）若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为
_______，通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与
_______有关。
【答案】不会不会闭合开关、将蹄形磁铁左右移动电磁感应发电机电源磁场方向
【解析】
【分析】
【详解】
（1）[1][2]将细导线悬挂的导体放入蹄形磁体中，闭合开关，没有切割磁感线，电流计指针不偏转；让导体在蹄形磁体中上下运动，导体切割磁感线，会产生感应电流；若开关断开，电路是断路，电流计指针不会偏转；
（2）[3]若保持导体ab不动，要产生感应电流，可以闭合开关，将蹄形磁铁左右移动，此时导体也是做切割磁感线运动，能产生感应电流；
（3）[4][5]该实验利用的原理是电磁感应现象，利用电磁感应现象制成了发电机；（4）[6][7]若要利用上述装置“探究磁场对通电导线的作用”，可以将图中的电流计更换为电源，给导体通电，磁场会对导体产生力的作用；通过实验发现，通电导体在磁场中受力的方向不仅与电流方向有关，而且与磁场方向有关。
14．为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示．
(1)小红是根据________来判断磁性强弱的．
(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：______.
(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动．
(4)若将两电磁铁向中间靠拢，它们会互相________．
【答案】吸引大头针的多少线圈匝数电流相同，线圈匝数越多，磁性越强左吸引【解析】
【分析】
【详解】
（1）实验中小红是根据电磁铁吸引大头针的多少来判断磁性强弱，利用了转换法．（2）两电磁铁串联是为了使两电磁铁的电流相同，由图知，两电磁铁的线圈匝数不同，可以研究磁性强弱与线圈匝数的关系；
由图实验知，电流相同，匝数越多，吸引的大头针越多，说明电磁铁的磁性越强；（3）要使电磁铁磁性增强，应增大电路中的电流，故减小滑动变阻值，即将滑片向左滑动；
（4）根据安培定则，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指端即为N极，可以判断左边电磁铁的上端为N极，下端为S 极；右边的电磁铁上端为S极，下端为N极，异名磁极相互吸引，所以二者向中间靠拢，它们会互相吸引．
【点睛】
右手螺旋（安培）定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上．
15．在“探究影响电磁铁磁性强弱的因素”的实验中，小明制成简易电磁铁A、B，并设计了如题21-1图所示的电路。
1图 2图
（1）当滑动变阻器的滑片向左移动时，电磁铁A、B吸引大头针的个数_________（选填“增加”或“减少”），说明电流越_________（选填“大”或“小”），电磁铁磁性越强。
（2）根据1图的情境可知，__________（选填“A”或“B”）的磁性强，说明电流一定时，___________，电磁铁磁性越强。
（3）电磁知识在生产与生活实践中被广泛应用，例如在医学中，医生对病人进行脑部手术时，需要用到心肺机，心肺机的功能之一是用“电动泵”替代心脏博动，推动血液循环。如2图所示，将线圈ab缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K1、K2都只能单向开启，反向则封闭管路。当线圈中的电流从a流向b时，活塞将向__________（选填“左”或“右”）运动，“动力泵”处于
________（选填“抽血”或“送血”）状态。
【答案】增加大B线圈匝数越多右送血
【解析】(1)当滑动变阻器滑片向左移动时，滑动变阻器的阻值减小，电路中的电流变大，电磁铁的磁性增强，吸引大头针的个数增加；(2)由图知，B吸引大头针的个数较多，说明B的磁性较强，AB串联，电流相等，B的线圈匝数大于A的线圈匝数，说明电流一定时，线圈匝数越多，电磁铁磁性越强；(3)由安培定则可知,螺线管左端为N极,此时同名磁极相对,故活塞右移,K2关闭,K1打开，故处于送血状态。
点睛：（1）分析滑动变阻器滑片向左移动时，根据电磁铁磁性的变化及吸引大头针个数的多少，得出电流的变化；（2）根据电磁铁吸引大头针个数的多少判断电磁铁磁性的强弱并分析甲乙磁性不同的原因；（3）由安培定则可知电磁铁的磁极，由磁极间的相互作用可知活塞的移动方向，则可知血液的流动方向。
1、定值电阻R1 =3Ω、R2 = 6Ω。若把它们串联接入电路，则它们两端的电压之比 U1︰U2= ；若把它们并联接入电路，则它们消耗的电功率之比P1︰P2= 。 2、同种材料制成的三根电阻，R1＝5Ω，R2＝8Ω，R3＝16Ω，若它们的长度相等，那么电阻的横截面积最大的是________；若它们的横截面积相同，那么电阻的长度最短的是_______。 3、图为探究“电流与电阻的关系”的实验电路图: (1)为了达到探究的目的，实验过程中必须保持_____________不变； (2)当开关S闭合后，电压表的示数是2V，电流表的示数是0·4A，现在将阻值为5 Ω的电阻R，换成阻值为lOΩ的电阻R，接人电路来进行探究，则下一步进行的操 作是:_____________ 4、在研究“一定电压下，电流与电阻的关系”时，电路如图所示。电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V， 读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V， 其原因可能是( ) A．滑动变阻器阻值太小B．电源电压3V太高 C．20Ω的阻值太小D．控制的电压1.5V太高 5、如图所示为某一定值电阻R0和灯泡L的U—I图像。求： ⑴定值电阻R0的阻值； ⑵将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定 功率； ⑶将R0与灯L串联接在6V的电源两端时，求灯L的实际功率。 6、在右图所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)．闭合开关S．要使灯L1与L2 并联， 电路中三表分别是（） A.①③是电流表，②是电压表 B.①②是电流表，③是电压表 C.②是电流表，①③电压表 D.③是电流表，①②是电压表
初中应用物理奥赛培优试题——电学(一) 一、选择题 1．白炽灯泡的灯丝常制成螺旋状，这样做的目的是( ) A．便于灯丝散热，防止灯丝熔断。B．尽量减少灯丝的电阻。 C．减少灯丝散热，提高灯丝的温度。D．减少灯丝在高温时的升华。 2．李军在检修一只1000瓦的电炉时，发现电炉丝断了一小截，他用一段较细一些但由同种材料制成的电炉丝将残缺部分补接至原长，这样再接入原电路中使用时，其实际发热功率将( ) A．大于1000瓦。B．等于1000瓦。C．小于1000瓦。D．无法判断。 3.1999年以美国为首的北约军队用飞机野蛮地对南联盟发电厂进行轰炸时，使用了一种石墨炸弹，这种炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，造成电厂停电。这种炸弹的破坏方式主要是：（） A. 炸塌厂房 B. 炸毁发电机 C. 使设备短路 D. 切断输电线 4. 小刚家中的几盏电灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试各处电路时，氖管都发光。他对故障作了下列四种判断，其中正确的是：（） A. 灯泡全部都烧坏 B.进户零线断路 C.室内线路发生短路 D. 进户火线断路5．市场销售的电热水壶有两种形式，一种如图5(a)所示，电热元件在壶底下面的底座内；另一种如图5(b)所示，电热元件在壶底之上，浸没在水中。如果两种水壶的耗电功率相同， 壶内水量也相同，那么( ) A．(a)壶的电热元件在壶底下面，有利于水的对流，(a) 壶中的水先沸腾。 B．(a)壶的电热元件安放在底座内，热量损失较小。 C．(b)壶中的电热元件被水包围，热量损失小，(b）壶中 的水温上升较快。 D．(b)壶的电热元件体积较小，热能的利用率较低。 6．家用电熨斗为适应不同衣料的熨烫，设计了调整温度的多挡开关。 使用时转动旋钮即可使熨斗加热到所需的温度。图1是电熨斗的电路 图。旋转多挡开关可以改变1、2、3、4之间的连接情况。现将开关置 于温度最高挡，这时，1、2、3、4之间的连接是图2中的哪一幅？ ( )
九年级物理下册电与磁（培优篇）（Word版含解析） 一、三物理电与磁易错压轴题（难） 1．小刚学习了电磁铁的知识后，想知道电磁铁周围的磁场强弱与通入电磁铁的电流大小和距电磁铁的距离是否有关。查阅资料知道，磁场强弱即磁感应强度（用B表示）的单位是T（特斯拉）。图甲和图乙中电源电压均为6 V且恒定不变，图乙中R是磁敏电阻，其阻值随磁感应强度B的变化关系如图丙所示。 （1）由图丙可知，磁感应强度越大，R阻值越_____；小刚设计的图甲、乙组成的实验装置是通过________来判断R所处位置的磁感应强度。 （2）利用图甲、乙装置，保持_________相同时，闭合S1、S2后移动滑动变阻器的滑片，发现滑片P向左滑动时，灵敏电流计的示数不断变小，说明R所处位置的磁感应强度不断________（选填“增大”或“减小”）。 （3）当闭合S1、S2，保持滑片位置不变，沿电磁铁轴线方向移动R，测出R距离电磁铁的距离L和灵敏电流计的示数I，结合图丙计算出磁感应强度B的数值如下表. L/cm12345 I/mA1015203050 B/T0.680.6___0.360.14 ①当L＝3 cm时，将此时磁感应强度B数值填在上表中对应位置。 ②分析以上数据可以得出，通入电磁铁的电流一定时，距电磁铁越远，磁感应强度B越______． ③综合（2）和（3）的实验结论可知，电磁铁周围的磁感应强度B与通入电磁铁的电流大小和距电磁铁的距离________（选填“有关”或“无关”）。 【答案】大灵敏电流计示数R距电磁铁的距离增大0.5小有关 【解析】 【分析】 【详解】 (1)[1]由图丙可知，磁感应强度越大，R阻值越大。
九年级物理电功率（培优篇）（Word版含解析） 一、初三物理电功率易错压轴题（难） 1．故答案为：（1）见上图；（2）①见上图；②R1接触不良；③电阻；⑤50；0.4。下面是小彬和小辉等同学进行的电学实验。 （1）小彬为了“探究电流跟电阻的关系”，连接了如图甲所示的电路。 ①请你在甲图中用笔画线代替导线完成电路的连接______； ②小彬看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是 ______； ③小彬先将5Ω的电阻接入电路，调节滑动变阻器的滑片使电阻两端的电压为2V；再将5Ω的电阻换成10Ω的电阻，调节滑动变阻器的滑片，使电压表示数为______V； ④小彬保持滑动变阻器的滑片位置不变，把10Ω的电阻换成10Ω的电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片适当向______（选填“左”或“右”）端移动； ⑤小彬将数据记录在表格中，分析实验数据可得出：当电压一定时，导体中的电流与导体的电阻成______； U2 电压/V 电阻/R 51020 I0.40.20.1 电流/A （2）小彬将电阻换成标有“2.5V”字样的小灯泡，测量其额定电功率。 ①正确连接电路，闭合开关、发小灯泡不亮，电压表、电流表均无示数，产生这种现象的原因可能是滑动变阻器______（选填“短路”或“断路”）； ②排除故障，继续实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电流是______A，额定功率是______W；
（3）小辉同学准备测小灯泡的额定功率，检查实验器材时，发现缺少电压表，滑动变阻器均标有“20Ω 2A”字样，小灯泡的额定电流是0.25A，于是他利用现有的实验器材，设计了如图丙所示的电路图。请你帮助小辉完成实验： ①闭合开关1S，开关2S接b，2R阻值调到最大处，1R阻值调到0，此时电流表的示数为 0.3A； ②将1R阻值调到最大，闭合开关1S，开关2S接a，______，小灯泡正常发光； ③保持1R接入电路的阻值不变，闭合开关1S，开关2S接b，2R滑片仍在阻值最大处，此时电流表的示数为0.2A。 ______W。 则小灯泡额定功率P 额 【答案】电流表正负接线柱接反 了 2 左反比断路 0.2 0.5 调节滑动变阻器R1的滑片，使电流表的示数为0.25A 0.875 【解析】 【分析】 【详解】
九年级物理电学培优试卷 一 .单项选择题 1.如图 1 所示电路，电源电压一定。电阻 R 的阻值为 R 的 2 倍。当开关 S 、 S 都闭合时，电流表 A 1 1 2 1 2 的示数为 I 1，电流表 A 2 的示数为 5I 1。当开关 S 1、S 2 都断开时，电流 R 1 S A 1 表 A 1 的示数为 I 1′。则 I 1′与 I 1 之比为 1 A ．3∶7 S 2 R 2 B ． 6∶ 11 R 3 图 1A 2 C ．1∶7 D ．2∶ 7 2. 如图 2 所示电路中，电源两端的电压不变，闭合开关 S 后，滑动变阻器的滑片 P 从 a 端向 b 端 滑动的过程中 A ．电流表、电压表的示数都减小 A B ．电流表、电压表的示数都增大 R x V C ．电流表的示数增大、电压表的示数减小 P b D ．电流表的示数减小、电压表的示数增大 S a 图 2 3．小明按照图 3 所示的电路图连接电路，闭合开关 S 后，发现两只灯泡都不亮，且电流表的示数 为零，电压表的示数接近电源两端的电压。若电路中只有一处故障， A L 2 则这个故障可能是 S A ．灯泡 L 1 短路 B ．灯泡 L 1 断路 a V b L 1 C ．灯泡 L 2 断路 D ．灯泡 L 2 短路 图 3 4．如图 4 所示的电路中，电源两端的电压保持不变。灯泡 L 上标有“ 6V 3W ” （灯丝电阻随温 度变化可忽略不计） ，R 1 为定值电阻， 滑动变阻器 R 2 的最大阻值为 60Ω，电压表 V 的量程为 0~15V ， 电流表的量程为 0~0.6A 。闭合开关 S 后，在调节滑动变阻器滑片位置的过程中，保证两电表的示 数均不超过其量程， 灯泡 L 两端的电压也不超过其额定电压。 在此调节过程中， 其中一电表的示数 曾达到其刻度的最大值，电压表示数的最大值与最小值之比为 5:4，在电压表的示数出现最大值和 最小值的这两种状态下滑动变阻器的电功率相等， 且灯泡在其中一种状态下能正常工作。 下列说法 中正确的是 A ．定值电阻 R 1 的电功率最小值为 0.75W L R 1 R 2 B ．滑动变阻器接入电路中的阻值调节范围是 12Ω~60Ω A V C ．电流表示数变化的范围是 0.4 A ~0.5 A S D ．电路的总电功率最大值为 10.5W 图 4 5．下列说法中正确的是 U A ．公式 I 表示：在导体电阻一定时，通过导体两端的电压跟导体的电流成正比 R B ．公式 R ＝ U 表示：导体的电阻与其两端的电压成正比，与通过它的电流成反比 I C ．一个用电器工作时有电流通过，则该用电器两端电压一定不为零 D ．绝缘体一定有电 阻，导体一定没有电阻
九年级物理下册电与磁专题练习（解析版） 一、三物理电与磁易错压轴题（难） 1．根据古文《论衡?是应篇》中的记载：“司南之杓（用途），投之于地，其柢（握柄）指南”，学术界于1947年想象出司南的模样如图甲所示． （1）1952年，中国科学院物理研究所尝试将如乙图所示的天然磁石制作成司南，制作人员根据天然磁石的磁感线分布，将磁石的________（填乙中字母）处打磨成磁勺的A 端． （2）把天然磁石按照正确方法打磨成磁勺后，放在粗糙的木盘上，使磁勺水平转动直至最终静止，但磁勺A 端总不能正确指南，请提出改进本实验的措施________． （3）为达到理想的指向效果，制作人员将磁勺靠近一电磁铁，闭合开关S，磁勺和电磁铁相互吸引后如图丙所示，可增加磁勺的磁性，由此判断H为电源的________极． 【答案】D将磁勺放在光滑的水平面上，使其能自由转动负 【解析】 【分析】 （1）磁体静止时，指南的叫南极用字母S表示；指北的叫北极，用字母N表示；磁体周围的磁感线，都是从磁体的N极出发，回到S极；据此判断。 （2）磁勺要想指南北，必须能自由转动，不受外力的干扰，因此从减小外力干扰的角度来考虑； （3）磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引；可用安培定则判断通电螺线管的两极极性和电源极性。 【详解】 （1）磁勺在正确指南时，地理的南极正是地磁的N极，异名磁极相互吸引，因此，其A端为该磁体S极； 乙图中，根据天然磁石的磁感线分布，可判断D端是S极，也就是磁勺的A端，故应将磁石的D处打磨成磁勺的A端； （2）把天然磁石打磨成的磁勺放在粗糙的木盘上，由于摩擦力较大，所以很难正确指示南北方向，正确的做法是将磁勺放在光滑的水平面上，使其能自由转动； （3）因为异名磁极相互吸引，则与磁勺柄所靠近的下端是通电螺线管的N极，用安培定则可判断通电螺线管中的电流方向，再根据电流方向是从电源正极出发通过螺线管回到负极，可判断H端为电源的负极。 2．某次旅游，密闭大巴内坐满了游客，司机忘了打开换气设备，时间一久，车内二氧化碳浓度上升，令人头晕脑胀．为此，小明设计了车载自动换气设备
物理九年级上册电流和电路单元培优测试卷 一、初三物理电流和电路易错压轴题（难） 1．归纳式探究—．研究电磁感应现象中的感应电流： 磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场． 如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计， 在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表： 次数R0/Ωr/m B0/T T0/s I/A 1100.1 1.00.15π×l0-2 2200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2
（1）I=_____k，其中k=________（填上数值和单位） （2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示． 【答案】 2 00 B r R t2 5A s T m π?Ω? ? c 【解析】 【分析】 【详解】 （1）[1]由图像分析可得 2 E I R = (1) E t ?Φ = ? (2) =?S B ?Φ? (3) 120 +2 R R R R == (4) 由1234联立得： 22 000 22 B B r r I t R t R ππ ? =?=? ? 由于 2 π 为定值，故 2 00 B r I k R t = [2]将第一组数据带入上式得： k= 2 5A s T m π?Ω? ? （2）[3]若R0变，其他为定值，则 2 2 B r t π 均为定值，可看作 'k I R =，此为反比例函数，故可用图线c表示． 2．有一阻值恒定的电阻元件，额定功率P额=6W，额定电压在10V～19V之间．若要正确
电学计算题 1.如图甲所示是某实验小组设计的电子秤装置，其中定值电阻R0=10Ω，Rx是压敏电阻，其阻值随压 力变化的图像如图乙所示。电子秤表是由量程为0～3V的电压表改装而成的，电源电压保持9V不变。电子秤托盘（其质量忽略不计）内放有质量为1000g、底面积为0.04m2薄壁容器，容器内装有质量为7000g、深为12cm的水（已知ρ水=1.0×103kg/m3，g=10N/kg）。求： (1)容器对托盘的压强； (2)水对容器底的压力； (3)当开关S闭合，此时电子秤中电压表的示数； (4)此电子秤的最大称量为多少千克。 (1)2000Pa (2)48N (3)1.5V (4)16kg 2.下面的图表是从某台电热饮水机说明书上收集到
的信息．经分析得知，当开关S闭合时，饮水机处于加热状态，S断开时，饮水机处于保温状态．为了测量它加热时的实际功率，小明断开其它所有用电器，只将该饮水机接入家庭电路中，闭合开关S，测得热水箱中的水从20℃升高到100℃，所用时间为7.5min，同时观察到家中标有“1200r/kw?h”字样的电能表转盘转过120转（r）．根据以上信息，求： （1）电阻R1的阻值（不考虑温度对阻值的影响）； （2）饮水机热水箱中的水从20℃升高到100℃时 所吸收的热量[C水=4.2×103J/（kg?℃）]； （3）饮水机加热时的实际功率； （4）饮水机此加热过程中的热效率． 答：（1）55Ω． （2）3.36×105J． （3）800W． （4）93.3%． 3.如图甲是小梦家豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功 率是200W．R是加热电阻，额定功率是1100W，图乙、丙是此豆浆机做一次豆浆时的工作信息．小梦的妈妈向豆浆机中加入黄豆和清水共1.5kg，求： （1）豆浆机的加热电阻是多少？ （2）从第6min至第9min，豆浆吸收的热量是多少？[C豆浆=4.0×103J/（kg?℃] （3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？ （1）44Ω； （2）1.8×105J； （3）7.5×105J． 4.如图所示，电源电压恒定不变，电阻R1的阻值为20Ω，
初三物理培优 1、如图所示，三个完全相同的容器中密封了初温和质量都相等 的空气，若通电一段时间后，甲、乙、丙三个U形管中液面高 度差分别为h甲、h乙、h丙，则下列关系中正确的是（） A．h甲＜h乙＜h丙B．h甲＞h丙＞h乙 C．h甲=h丙＞h乙D．h甲=h乙＜h丙 2、甲、乙两只灯泡，其I﹣U关系图象如图所示。现将甲、乙两灯串联在 电路中，当甲灯两端的电压为2V时，则两灯消耗的总功率是（） A．2W B．1.6W C．1.2W D．0.8W 3、某同学在做电学实验时，接了如图所示的电路，电源电压恒为4.5V，电 压表量程“0～3V”，滑动变阻器规格“20Ω1A”，灯泡L标 有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路 元件的情况下，下列判断正确的是（） A．电路中电流变化的范围是0.18 A～0.5 A B．滑动变阻器阻值变化的范围是2.5Ω～10Ω C．灯泡的最大功率是2.25 W D．电路的最小功率是1.35 W 4、如图所示电路，一个定值电阻与一个“4V4W”的小灯泡串联后接到9V 的电路中，小灯泡恰能正常发光；如果在此电路中将“4V4W”的小灯泡换成“6V9W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变，小灯泡的电阻不受温度影响）（） A．等于9W B．小于9W大于4W C．大于9W D．等于4W 5、如图所示，一个标有“6V，3.6W”字样的小灯泡L和最大阻值为50Ω的 滑动变阻器R串联后接在电源电压U恒为6V的电路中，设灯泡电阻不变， 则下列判断不正确的是（） A．电路中总功率不会超过2W B．移动滑片P电路的总功率最小值为0.6W C．滑片P滑到某个位置时，L和R的电功率相等 D．P由a滑向b的过程中，灯泡L的电功率一直减小 6、图甲是灯泡L1和L2的电流随电压变化的图象。将它们按图乙所 示接入电路中，闭合开关S，整个电路消耗的实际功率为1.6W．下 面的说法中正确的是（） A．电流表的示数为0.3A B．电源电压为3.5V C．灯泡L1的功率为1W D．灯泡L1比L2暗 7、如图所示，电源电压不变，R2=10Ω，当开关S断开时，电流表 A2的示数为0.9A，A1的示数为0.3A，当开关S闭合，A2的示数为1.1A， 则灯泡L此时的实际功率是（） A．6.6W B．3.6W C．1.8W D．1.2W 8、图甲是小灯泡的电流﹣电压图象。将此灯泡L与滑动变阻器R串联 在电压为4.5V的电路中（如图乙），闭合开关，移动滑片P， 当电流表的示数为0.3A时，（） A．小灯泡的功率为0.6W B．电路消耗的总功率为1.35W C．滑动变阻器R接入电路中的电阻为15Ω D．10s内滑动变阻器R产生的热量为13.5J
九年级物理下册电与磁单元练习（Word版含答案） 一、三物理电与磁易错压轴题（难） 1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变： (1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大； (2)本实验中根据______________比较电磁铁磁性强弱； (3)请设计出记录实验数据的表格，表中要有必要的信息。 （_________） 【答案】断开， 电子秤的示数 实验次数电流I/A电子秤的示数/g 1 2 3 …… 【解析】 【分析】 【详解】 (1)[1]在连接电路时，开关S应处于断开状态。由题意知，电路中变阻器调节电路的电流，
所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下： (2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。 (3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。故实验表格如下： 实验次数电流I/A电子秤的示数/g 1 2 3 …… 2．如图，在“磁场对通电直导线的作用”实验中，小明把一根轻质的铝棒AB用细线悬挂后置于蹄形磁体的磁场中 （1）接通电源，铝棒AB向左运动，说明磁场对电流有的_____作用，_____（选填“电动机“或“发电机”）利用这一原理工作的． （2）若只将磁体的两极对调，接通电源，观察到铝棒AB向_____（选填“左”成“右”）运动，说明力的方向与_____方向有关． （3）小明猜想磁场对通电直导线作用力的大小可能与导线中电流大小有关，请在图中器材的基础上，添加一只器材，设计一个简单实验，探究这一猜想． 添加器材：_____ 简要做法：_____
【物理】九年级物理全册全套精选测试卷培优测试卷 一、初三物理电流和电路易错压轴题（难） 1．归纳式探究—．研究电磁感应现象中的感应电流： 磁场的强弱用磁感应强度描述，用符号B表示，单位是特斯拉，符号是T．强弱和方向处处相同的磁场叫做匀强磁场． 如图甲所示，电阻R1与圆形金属线圈R2连接成闭合回路，R1和R2的阻值均为R0，导线的电阻不计， 在线圈中半径为r的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图象如图乙所示，图线与横、纵坐标的截距分别为t0和B0．则0至t1时间内通过R1的电流I与阻值R0、匀强磁场的半径r、磁感应强度B0和时间t0的关系数据如下表： 次数R0/Ωr/m B0/T T0/s I/A 1100.1 1.00.15π×l0-2 2200.1 1.00.1 2.5π×l0-2 3200.2 1.00.110π×l0-2 4100.10.30.1 1.5π×l0-2 5200.10.10.050.5π×l0-2
（1）I=_____k，其中k=________（填上数值和单位） （2）上述装置中，改变R0的大小，其他条件保持不变，则0至t1时间内通过R1的电流I 与R0的关系可以用图象中的图线____表示． 【答案】 2 00 B r R t2 5A s T m π?Ω? ? c 【解析】 【分析】 【详解】 （1）[1]由图像分析可得 2 E I R = (1) E t ?Φ = ? (2) =?S B ?Φ? (3) 120 +2 R R R R == (4) 由1234联立得： 22 000 22 B B r r I t R t R ππ ? =?=? ? 由于 2 π 为定值，故 2 00 B r I k R t = [2]将第一组数据带入上式得： k= 2 5A s T m π?Ω? ? （2）[3]若R0变，其他为定值，则 2 2 B r t π 均为定值，可看作 'k I R =，此为反比例函数，故可用图线c表示． 2．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相
一、初中物理电路类问题 1．击剑比赛中，当甲方运动员的剑击中乙方的导电服时（相当于如图中“S甲”闭合），乙方指示灯L乙亮；当乙方运动员的剑击中甲方的导电服时（相当于如图中“S乙”闭合），甲方指示灯L甲亮．在如图所示的四个电路中，可能实现上述功能的是（） A．B．C． D． 【答案】D 【解析】 【详解】 根据情景和题意可知，甲击中乙，相当于甲闭合了乙灯的开关，乙灯亮．相同的道理，乙控制着甲灯的开关，两个灯能够单独发光，也能够同时发光，说明两灯是并联的，因此正确的电路应是D． 2．如图所示，当开关S闭合后，下列说法正确的是（） A．灯L1与灯L2并联，电压表测的是灯L2两端的电压 B．灯L1与灯L2串联，电压表测的是灯L2两端的电压 C．电流表A1测的是灯L1的电流 D．电流表A2测的是总电流 【答案】A 【解析】 【分析】 【详解】 AB．从图中可以看到，电流从电源正极流出，流过开关、电流表A1，然后分成两部分电流，一部分电流流过灯泡L1，最后回负极；另一部分电流流过电流表A2，再流过灯泡L2，最后回负极；电压表并联在灯泡L2两端，可知灯L1与灯L2并联，电压表测的是灯L2两端的电压；A正确、B错误； C．电流表A1接在干路中，测的是干路电流，不是测灯L1的电流，C错误；
D．电流表A2与灯L2串联，测的是灯L2的电流，不是总电流，D错误。 故选A。 3．如图所示，电流表A1、A2、A3的示数分别为30mA、50mA、70mA，则电流表 A．A的示数是150mA B．A的示数是70mA C．A'的示数是80mA D．A'的示数是30mA 【答案】C 【解析】 【详解】 由电路图知，电流由左侧流入，则分为两支，一支流入A1、左侧灯泡，另一支流入A；由A流出的电流一支流入中间灯泡、A2，另一支流入A3、右侧灯泡，A1、左侧灯泡与中间灯泡、A2的电流汇合后再与A3、右侧灯泡汇合流向负极；故三个灯泡为并联关系，如图所示： 由并联电路的规律可知，A示数等于A2、A3示数之和；A'示数A1、A2的示数之和， 即A的示数： I=I2+I3=50mA+70mA=120mA； A'的电流 I'=I1+I2=30mA+50mA=80mA； 故选C。 4．有一种能够节省电能的楼道灯控制开关。晚上有人走动发出声音，电路接通，灯亮，过一会儿灯才自动熄灭。不过，只有在晚上天黑后灯才亮；白天无论声音多大，灯都不亮。这种的“光敏”和“声敏”自动装置比较复杂，我们不妨用、这样的两个符号表示，实际上，这就是两个开关：有声音时，是闭合的，环境光线非常暗时，是闭合的。下列电路图中能实现以上功能的正确电路图是（）
压轴专题18电学大综合 一．选择题（共16小题） 1．（2019?武汉）如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3＝3：1，U1：U1′＝3：2，P1：P1′＝1：36。 下列结论正确的是（） A．电源电压是12V B．R2的阻值是30Ω C．电流表的最大示数是2.1A D．该电路的最大功率是64W 2．（2018?南京）如图所示电路，电源电压不变，小灯泡标有“6V3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2＝5：6．下列判断正确的是（） A．滑动变阻器的最大阻值为10Ω B．电路允许消耗的最大功率为4.5W C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置 D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W 3．（2018?武汉）如图所示，电源电压U保持不变。当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最
4． 2019 ?硚口区二模）定值电阻 R 1、R 2 和滑动变阻器 R 3 接入如图电路中，电源电压不变。当开关 S 1 闭合， S V U R 右端时，电路的总功率为 P 1，再将滑片滑至最左端，有一只电表的示数变为原来的 ；当开关 S 1 和 S 3 闭合、S 2 断开，滑动变阻器的滑片从最右端滑至中点时，R 3 的功率增大了 0.05W ，且滑片在中点时，电 压表 V 1 的示数为 U 1；当所有开关闭合，滑动变阻器的滑片在最左端时，电路的总功率为 P 2，两只电流 表示数相差 0.3A ．已知 P 1：P 2＝2：15，下列结论正确的是（ ） A ．P 2＝5.4W B ．U ＝12V C ．U 1＝6V D ．R 2＝20Ω （ S 2 断开，滑片 P 位于 a 点时，电压表 V 1 和 V 2 的示数之比 U 1：U 2＝2：1，电流表的示数 I 1＝1A ；滑片 P 位于最右端时，电压表 V 1 和 V 2 的示数之比 U 1′：U 2′＝2：5．当开关 S 1 断开，S 2 闭合，两个电压表 V 1 和 V 2 的示数之比 U 1″：U 2″＝3：1．通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗 的功率最小为 4.5W ．下列说法正确的是（ ） A ．电源的电压为 10V B ．滑动变阻器的最大阻值是 24Ω C ．当开关 S 1 闭合，S 2 断开，滑片 P 位于 a 点时，R 3 消耗的功率为 8W D ．当开关 S 1 断开，S 2 闭合，滑片 P 位于最左端时，电路消耗的最大功率为 12W 5． （2017?武汉）如图所示，电源电压 U 保持不变，灯泡 L 标有“6V 3W ”字样。当开关 S 1，S 2 都闭合， 滑片 P 移到最左端时，电流表的示数为 I ，电压表 V 1、V 2 和 V 3 的示数分别为 U 1、U 2 和 U 3，R 1 消耗的 功率为 P 1，电路消耗的总功率为 P ；当开关 S 1 闭合， 2 断开，滑片 P 移到最右端时，电流表的示数为 I ′， 电压表 V 1、 2 和 V 3 的示数分别为 U 1′、 2′和 U 3′， 1 消耗的功率为 P 1′，电路消耗的总功率为 P ′．此 时灯泡 L 恰好正常发光。已知 U 1：U 3＝2：3，U 1′：U 3′＝5：2．下列表达式不正确的是（ ）
人教版九年级物理下册电与磁综合测试卷（word含答案） 一、三物理电与磁易错压轴题（难） 1．两个电磁铁A和B都用粗细相同的漆包线绕制而成，其外形及所用的铁芯都相同，但线圈面数不同(外观上看不出)要比较哪个电磁铁的线匝数多，小明用相同的恒压电源、滑动变阻器、导线、开关，并提供足够多的大头针，连接电路进行了图两个实验。 (1)关于小明的实验： ①磁性较强的电磁铁是______ (选填“A”或“B”)。依据是_____ ； ②该实验，无法比较哪个电磁铁的线圆匝数更多，原因是______； (2)利用上述器材设计实验，要求能比较哪个电磁铁的线圈匝数更多(可增加一个器材，或不增加器材)： ①步骤(可用文字或画图表述)______； ②结论分析：______。 【答案】A 吸引大头针的数量较多不能确保流过两个电磁铁的电流相同见解析吸引大头针数量较多的电磁铁，线圈匝数较多 【解析】 【分析】 【详解】 (1)[1][2]由图可知电磁铁A吸引的的大头针数量比电磁铁B多，可判断电磁铁A的磁性较强。 [3]影响电磁铁磁性强弱的因素有线圈匝数、电流大小，该实验中无法通过电磁铁磁性强弱来判断谁的线圈匝数多，谁的少，原因在于无法确保流过两个电磁铁的电流相同。 (2)[4]步骤：将电磁铁A、B串联在一个电路中，通过它们的电流相等，是电磁铁A、B上的线圈匝数不同。 [5]结论分析：在电磁铁通过电流相同时，线圈匝数较多的电磁铁，吸引大头针数量较多；线圈匝数较少的吸引大头针数量较少；可判断：吸引大头针数量较多的电磁铁，线圈匝数较多。 2．在安装直流电动机模型的实验中，小明将组装好的电动机模型、滑动变阻器、电源、开关串联起来如图甲所示：
初中物理电学综合测试题(培优1班用） 一、填空题（共22分） 1、如图所示，电源电压为６Ｖ且保持不变。当开关闭合时，电压表的示数为２Ｖ，则Ｌ１两端的电压是 ，Ｌ２两端的电压是 ；当开关断开时，电压表示数为 。 2、如图所示的电路中，闭合开关后，Ｖ１的示数是３Ｖ，Ｖ２的示数是５Ｖ。已知电源两端的电压是６Ｖ，那么Ｌ１两端的电压是 ，Ｌ２两端的电压是 ，Ｌ３两端的电压是 。 3、在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均如图b 所示，则电阻R 1和R 2两端的电压分别为 、 。 4、在某一温度下，两个电路元件A 和B 中的电流与其两端电压的关系如图所示。则由右图可知，元件A 的电阻为 Ω；将A 和B 并联后接在电压为2.5V 的电源两端，则通过A 和B 的总电流是 。 5、城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行。若每只灯的规格都是“220V 300W ”，则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15h 要消耗电能_________kw ·h 。 6、电子式电能表表盘上标有“3000imp/(kW ·h)”字样，将某用电器单独接在该表上工作20min ，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为 __________kW ·h ，它的电功率是__________W 。 7、如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R 为4Ω，当闭合开关S 后，两电压表的示数分别为6V 和2V ，则电路中的电流为 A ，电动机的功率为 W 。 8、将光敏电阻R 和定值电阻R0、电流表、电压表连成电路，接在9V 的电源上，光敏电阻阻值随光强变化关系如下表：(“光强”表示光强弱程度的物理量， ，电压表的示数将 。(“增大”、“减小”或“不变”)。分析表中数据可知光强E=1.5cd 时，光敏电阻的阻值R= Ω，此时电流表的示数为0.5A ，则通电1分钟R0上产生的热量为 J 9、一个“12V 6W ”的小灯泡，如果接在36V 电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W ． 10、现有阻值分别是10Ω、15Ω的电阻两只，允许通过它们的最大电流分别是1A 和0．6A ，若将它们串联起来使用，两端允许加的最大电压是 V ，电路的最大功率是 W ． 二、选择题（每题2分，共30分） 1、在如图所示的电路中，电源电压为９Ｖ，且保持不变，开关Ｓ闭合时，电压表的示数为６Ｖ，则（ ） Ａ．Ｌ１两端的电压为３Ｖ Ｂ．Ｌ2两端的电压为６Ｖ Ｃ．Ｌ2两端的电压为３Ｖ Ｄ．Ｌ2两端的电压为９Ｖ 2、如图所示电路中，电源电压不变，闭合开关Ｓ后，灯泡Ｌ１、Ｌ２都发光。一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表Ｖ１的示数变小，Ｖ２的示数变大。则产生这一现象的原因是（ ） Ａ．灯Ｌ１断路 Ｂ．灯Ｌ２断路 Ｃ．灯Ｌ１短路 Ｄ．灯Ｌ２短路 3、如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A 到2A 之间，电压表的示数范围为6V 到9V 之间，则定值电阻R 的阻值及电源电压分别为（ ） Ａ．3Ω，15V B ．6Ω，15V Ｃ．3Ω，12V Ｄ．6Ω，12V 4、如图所示的电路中，当开关Ｓ闭合，甲乙两表示电压表时，示数之比Ｕ甲︰Ｕ乙＝３︰２；当开关Ｓ断开，甲、乙两表是电流表时，则两表的示数之比Ｉ甲︰Ｉ乙为（ ） Ａ．２︰１ Ｂ．３︰１ Ｃ．２︰３ Ｄ．１︰３ 5、如图所示，电池组电压一定.关于电路工作情况,下列说法中正确的是（ ） Ａ．只闭合S 1时，两只灯泡是串联的 Ｂ．若先闭合S 1，再闭合S 2，电压表、电流表的读数均变小 Ｃ．若先闭合S 1，再闭合S 2，电压表、电流表的读数均变大 Ｄ．若先闭合S 1，再闭合S 2，电压表读数不变、电流表读数变大 6、两只灯泡串联后接入电路，其中一只亮，另一只不亮，产生这种现象可能是（ ） A ．两灯相比，不亮的灯泡电阻太小了 B ．两灯相比，不亮的灯泡中通过的电流太小了 C ．两灯相比，不亮的灯泡额定功率一定大 D ．不亮的灯泡的灯丝断了 7（ ） 8、如图6A 、甲是电压表，乙是电流表 B C 、甲乙都是电流表 D 、甲乙都是电压表 9、如图所示，电源电压保持不变，当开关S 从b 端滑到a 端的过程中，下列说法正确的是（ ） A 、电压表、电流表的示数均变小 B 、电压表、电流表的示数均不变 C 、电压表的示数不变，电流表的示数变小 D 、电压表的示数变小，电流表的示数不变 10、一只电阻两端的电压从2V ，增加到2.8V ，通过该电阻的电流增加了0.1A ，则该电阻的阻值是 3 15 V 0.6 3 A A － － 15 V 0. 3 A B － － 15 V 0. 3 A D － － 3 15 V 0.6 3 A C － －
九年级上册物理电流和电路（培优篇）（Word版含解析） 一、初三物理电流和电路易错压轴题（难） 1．小红同学对串联电路的电压规律进行了探究。 （猜想与假设）串联电路总电压等于各用电器两端的电压之和。 （设计与进行实验） （1）按如图所示的电路图连接电路。 （2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。 （3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。 （4）测出AC间的电压，得出结论。 （交流与评估） （1）在拆接电路时，开关必须________。 （2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”） （3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。 【答案】断开短路不能，电压表的正负接线柱接反了 【解析】 【详解】 （1）为了保护电路，在拆接电路时，开关必须断开。 （2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。 （3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。【点睛】 重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。 2．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．
（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关． （2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关 S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想： 猜想一：小灯泡L处发生短路 猜想二：LED灯电阻很大导致电路电流很小 为了验证猜想，小组同学进行如下实验： 实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的． 实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表． 实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5 ………… 实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的
初中物理电学培优
人教版初中物理 电学内容 姓名
目录 1、电流与电路 (01) 2、电流与电压 (04) 3、电阻 (08) 4、欧姆定律 (10) 5、电功和电功率 (13) 6、串联与并联 (17) 7、家庭电路和安全用电 (19) 8、电与磁 (23) 9、长沙市近几年中考中的电学题 (28)
电学总归纳 中考关注 电学是初中物理的主干知识，而电学计算又是电学的重点知识，它已成为历年来中考的必考内容。长沙市2008年中考电学知识占39%，2009年占有42%，2010年占40%。主要考点有：①记住欧姆定律的内容、表达式，并能熟练运用欧姆定律分析解决简单的电路问题；②知道串并联电路中电流、电压、电阻的关系，并会运用这些知识分析解决简单的串、并联问题；③知道电功、电功率的公式，并会求解简单的问题；④知道额定电压、额定功率、实际功率以及它们之间的关系；⑤记住焦耳定律公式并能用焦耳定律进行求解通电导体发热问题。 一、电流与电路 （一）、电荷 1、带了电（荷）： 2、使物体带电的方法： ②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带 电。 3、两种电荷： 正电荷：规定：用 摩擦过的 棒所带的电。 实质：物质中的原子 了电子 负电荷：规定： 摩擦过的 棒所带的电。 实质：物质中的原子 了电子 4、电荷间的相互作用规律：同种电荷相互 ，异种电荷相互 。 5、验电器： 构造：金属球、金属杆、金属箔 作用：检验物体是否带电。 原理： 6、电荷量： 定义：电荷的多少叫电量。 单位： 元电荷e ：最小的电荷。 定义：用摩擦的方法使物体带电 实质： 能的转化：机械能-→电能 ①摩擦起1e= C

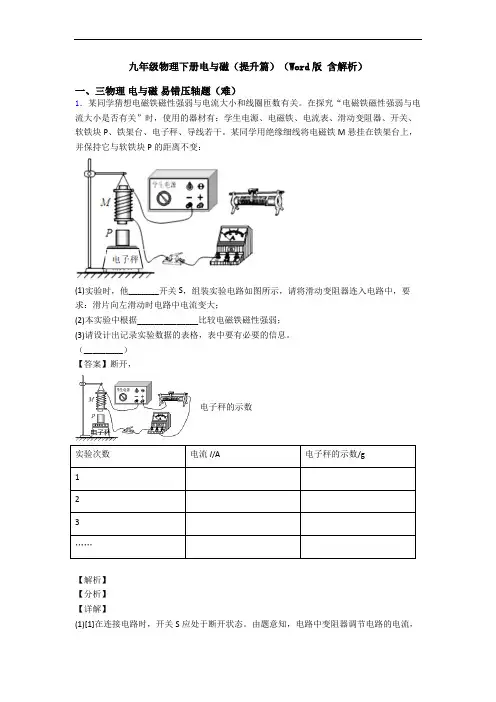

九年级物理下册电与磁检测题（Word版含答案） 一、三物理电与磁易错压轴题（难） 1．某同学猜想电磁铁磁性强弱与电流大小和线圈匝数有关。在探究“电磁铁磁性强弱与电流大小是否有关”时，使用的器材有：学生电源、电磁铁、电流表、滑动变阻器、开关、软铁块P、铁架台、电子秤、导线若干。某同学用绝缘细线将电磁铁M悬挂在铁架台上，并保持它与软铁块P的距离不变： (1)实验时，他_______开关S，组装实验电路如图所示，请将滑动变阻器连入电路中，要求：滑片向左滑动时电路中电流变大； (2)本实验中根据______________比较电磁铁磁性强弱； (3)请设计出记录实验数据的表格，表中要有必要的信息。 （_________） 【答案】断开， 电子秤的示数 实验次数电流I/A电子秤的示数/g 1 2 3 …… 【解析】 【分析】 【详解】 (1)[1]在连接电路时，开关S应处于断开状态。由题意知，电路中变阻器调节电路的电流，
所以各元件串联；而滑片向左滑动时电路中电流变大，即滑片向左滑动时，变阻器接入电路的电阻变小，所以变阻器下边的接线柱应接左边的；电路所用电源为学生电源，则电流表应用大量程0~3A，故电路连接如下： (2)[2]实验根据电子秤的示数来比较电磁铁磁性强弱。因为当开关闭合时，电路中有电流通过，电磁铁有磁性，对放在电子秤上的软铁块P有吸引力。当电流越大时，电磁铁的磁性就越强，对软铁块的吸引力就越大，那么软铁块对电子秤的作用力就越小，则电子秤的示数就越小。 (3)[3]实验探究的是“电磁铁磁性强弱与电流大小的关系”，所以在实验时需记录电流的大小，而磁性的强弱是通过电子秤的示数来反映的，所以还需要记录电子秤的示数。故实验表格如下： 实验次数电流I/A电子秤的示数/g 1 2 3 …… 2．在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路。 （1）实验中是通过观察_____________________来比较电磁铁磁性强弱。这种研究方法称为___________。 （2）把甲、乙两个电磁铁串联，目的是____________相同，以探究电磁铁磁性强弱与 ____________的关系。 （3）由现象可得结论：电流一定时，________________，电磁铁磁性越强。 （4）若要使电磁铁甲、乙吸引大头针数目变多，最简单易行的办法是_________ 【答案】电磁铁吸引大头针的数量转换法控制电流线圈匝数线圈匝数越多将变阻
