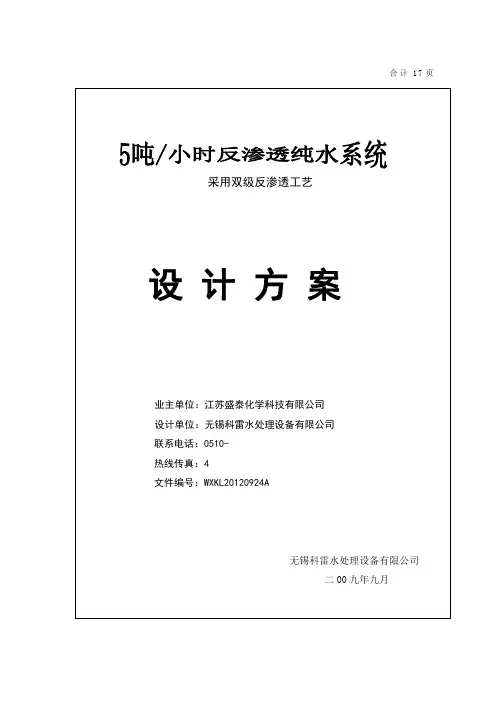

合计17页
目录一、设计基础资料
二、工艺及设备功能简介
三、主要设备清单及报价一览表
四、付款条件及交货
五、运行成本分析
六、设备安装调试及操作培训
七、售后服务方案
八、工艺流程图及安装布置图
九、2008~2009年度部分客户一览
第一章设计基础资料
（一）原水水质
原水条件：深层地下水
（二）设备技术参数
（1）设备产水水量：软化水产量≥15吨/小时，反渗透纯水产量≥5吨/小时
（2）设备产水水质标准：
软化水水质：悬浮物≤5mg/L，总硬度≤0.03mmol/L，含油量≤2mg/L，主要用于蒸汽锅炉和汽水两用锅炉的给水；
反渗透纯水水质：纯水电导率≤10us/cm，氯离子水含量≤3ppm （3）设备占地面积：20*5*5m(长*宽*高)
（4）设备电力需求: AC380V±5%,50HZ,15kw，3P+1N
（5）设备供水要求：≥20吨/小时（可通过配置原水箱解决供水量不足问题）（三）工艺流程
地下水（DN50）→进水电动阀→原水箱→原水泵→自动加絮凝剂装置→砂滤器→炭滤器→软水器→保安过滤器→软水水箱→软水变频供水泵→用水管道入口（DN50）
↓
一级高压泵→一级RO膜组→PH调节装置→中间水箱→二级高压泵→二级RO膜组→RO纯水箱→RO变频纯水泵→除氯交换器（一用一备）→树脂捕捉器→用水管道入口（DN32）
（四）工程界限
（1）设备界限：总进水口2米处至终端出水口2米处
（2）控制界限：原水进水至终端水质在线检测
（3）电源要求：由需方送至系统总控制柜
（4）场地要求：由供方送至设备室内排水设施
（五）施工条件
（1）设备动力电源：AC380V±5%,50HZ,15kw，3P+1N
（1）低压控制及照明电源：AC220V±5%,50HZ, 3P+1N+1PE
（3）操作用直流电源：DC24V
（4）原水给水流量：≥30吨/小时（DN50）
（六）计划工期共计40天
第一阶段设计方案确认
第二阶段设备制造 35天
第三阶段设备就位与安装 3天
第四阶段整机调试与人员培训 2天
（七）设计、制造、施工及验收标准
（1）设备制造和材料选型符合反渗透系统的标准
（2）GB150《钢制压力容器》
（3）JB2932《水处理设备制造技术条件》
（4）HGJ32《橡胶衬里化工设备》
（5）《压力容器安全技术监察程序》
（6）进口设备的制造工艺和材料符合美国机械工程师协会(ASME)和美国材料试验学会（ASTM）的工业法规中涉及的标准
（7）JB/T74-94《对外接口法兰标准和要求》
第二章工艺及设备功能简介
（一）反渗透技术简介
反渗透技术，是当今最先进和最节能有效的膜分离技术。其原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来。由于反渗透膜的膜孔径非常小（仅为10A左右），因此能够有效地去除水中的溶解盐类、胶体、微生物、有机物等（去除率高达97%-98%）。反渗透是目前高纯水设备中应用最广泛的一种脱盐技术，它的分离对象是溶液中的离子范围和分子量几百的有机物。
我公司集多年工业水处理系统的工艺设计、设备制造、系统成套及膜应用技术的经验，选取合理的工艺设置和设计参数，确保设备长期稳定运行。
（二）设备工艺说明
（1）原水泵：主要功能：恒定系统供水压力，稳定供水量。
（2）自动加絮凝剂装置：特点是能够将溶液中的悬浮微粒聚集联结形成粗大的絮状团粒或团块，在下道过滤中去除。
（2）多介质过滤器：采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、
铁锈、胶体物质、悬浮物等颗粒在20um以上的物质。系统可以进行反冲洗、正冲洗等一系列操作。主要功能：保证设备的产水质量，延长设备的使用寿命。
（3）活性炭过滤器：采用椰壳活性炭，不但可以吸附电解质离子，还可以去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和三卤化物。系统可以进行反冲洗、正冲洗等一系列操作。主要功能：保证设备的产水质量，延长设备的使用寿命。
（4）软化过滤器：水的硬度主要由钙、镁形成及表示，钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂，使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换，从而吸附水中的Ca2+、Mg2+，使水得到软化，以达到高温时不出现固体垢的目的。
（5）自动加药阻垢装置：在很大的浓度范围内有效的控制无机物结垢，不与铁铝氧化物及硅化合物凝聚形成不溶物，可防止反渗透膜面结垢，能提高产水量和产水质量，降低运行费用。
（6）保安过滤器：采用5um滤芯来截留预处理系统漏过的少量机械杂质。过滤器筒体采用SUS304材质，内装PPF滤芯。该滤芯是一种效率高、阻力小的深层过滤元件。适用于含悬浮杂质较低（浊度小于5度）的水进一步净化。主要功能：保证进入反渗透膜的水颗粒度小于5um。
（7）高压泵：因为反渗透膜在工作过程中需要较高的压力，高压泵是反渗透系统的主要运作设备，为反渗透装置的运行提供动力来源。本系统采购杭州南方高压泵，材质为SUS304，具有外形美观、占地面积小、噪音小、免维护、经久耐用的特点。高压泵进出水口设置低压、高压保护开关，当进水压力值低于设定值（0.05Mpa）时，停止高压泵，防止高压泵抽空损坏；当进水压力高于设定值（1.5 Mpa）时，停止高于泵，保护高压泵、膜组件不受到损坏。
（7）反渗透系统：通过泵加压,利用孔径为1/10000μm(相当于大肠杆菌大小的1/6000,病毒的1/300)的反渗透膜(RO膜),使较高浓度的水变为低浓度水,同时将工业污染物、重金属、细菌、病毒等大量混入水中的杂质全部隔离，从而达到纯化水规定的理化指标及卫生标准。由于RO反渗透技术生产的水纯净度是目前人类掌握的一切制水技术中最高的,洁净度几乎达到100%。设备的核心部位为反渗透膜，我公司利用美国海德能公司所生产的原装进口聚酰胺（CPA）系列膜。该膜具有产水量高，脱盐率的优点。
（8）级间PH调节装置：由于CO2不能通过RO膜分离，而且对产水电导率的影响较大，所以向一级产水中添加NaOH溶液，将一级产水中的微量CO2转换成HCO3-,
HCO3-可以在二级反渗透过程中去除，从而达到降低产水电导率的目的。另外，由于反渗透产水显酸性，适量加入碱液也可以起到调节产水PH值的作用。
（三）设备功能简介
（1）操作简单。“傻瓜式”一键即通
设备调试完毕后，无需再次调试。开关机仅通过面板上的一个键来完成。
（2）全自动运行，可无人值守24小时连续制水。
设备自动运行、自动保护、自动在线监测。同时系统可以实现手动和自动的切换，在非常运行条件下，对设备、水泵、控制阀等可以进行手动操作。
（3）自我保护功能
高压泵进出水口设置低压、高压保护开关，当进水压力值低于设定值（0.05Mpa）时，停止高压泵，防止高压泵抽空损坏；当进水压力高于设定值（1.5 Mpa）时，停止高于泵，保护高压泵、膜组件不受到损坏。
（4）实时监控各种运行参数，一目了然
反渗透装置总进水管设置在线电导率仪，检测原水水质；
反渗透装置上设备纯水电导率及浓水流量计，根据运行状况，调节系统回收率；
反渗透装置进水、浓水、段间均装有压力表，监测反渗透运行是否正常；
多介质过滤器、活性炭过滤器进出口各设置一台压力表；
保安过滤器进出口各设置一台压力表。
（5）液位控制系统
相关水箱设备液位控制器，与设备连锁控制启停。
（6）药剂添加装置自动控制
加药泵自动启停，药箱液位自动报警，提示操作人员配置药液。
（7）反渗透开机自动膜冲洗
RO设备在系统开机时对反渗透膜自动进行膜冲洗，避免污物沉积结垢。
（8）电气控制一体化
电气设备和工艺过程的控制由一个控制系统完成，提高系统的完整性和可靠性。
第三章主要设备清单及报价一览表
第四章付款条件、交货周期
（一）付款条件：
（二）交货周期：
（1）合约签定收到预付款之日起35天内完成设备制造；
（2）收到发货款项2个工作日内设备进场就位，运费由供方承担；
（3）水电、场地条件满足安装条件的情况下，3天内完成设备安装调试；
（4）设备调试完毕2天内完成设备试运转、设备验收、人员培训及资料交接工作。第五章运行成本分析
（一）水电成本分析
（1）耗电量 (电费按1元/度)
（2）用水量(进水量按15T/H计，按3元/吨自来水计),水费：15×3=45元
平均制水成本：（1+2）/5吨=12.38元/吨
(二)易耗品明细
第六章设备安装调试与操作培训
（一）施工布署
1.现场管理及技术人员组织
为更好地完善施工技术和保证施工质量，控制好施工进度，加强该项目工程施工管理，本项目施工主要技术管理人员以下:
1.1由公司任工程项目经理，全面负责施工管理和资源的配备及有关往来文件签发。1.2由公司工程技术部总监，任工程总负责人，全面负责工程质量，进度、安全、成本的控制管理，负责施工管理和资源的配备。
1.3由公司工程技术部副经理任现场施工总指挥，全面负责本项目工程质量、进度、安全、成本控制管理的具体落实，负责与甲方联系及其它施工单位配合协调工作。
1.4由管网施工监理任现场官网施工技术负责人，负责施工现场管网安装的质量、进度等技术指导工作，负责现场工作安排、劳动力调配以及与甲方现场施工的联系、技术资料的签证、施工日记填报、竣工资料整理等有关管网安装的现场管理工作。
1.5由公司技术科给排水工程师任本项目质安员，全面负责本项目工程质量、安全工作的检查监控，严把质量关，对进场的各种产品材料一定要严格检查，必须是符合卫生条件的产品才能同意进场，确保工程质量优良。
1.6由公司设备安装处主管任设备安装负责人，带领公司五名高级技术负责本项目设备机房安装，严格按设计要求进行安装调试，对工艺流程做到科学合理，确保生产出优良纯净水。
1.7由公司工程技术部设计室给排水工程师负责本项目工程施工图纸的设计，竣工图纸的制作，施工过程中质量的跟踪等。
1.8公司任本项目工程的材料员，负责整个工程的材料收发工作，控制好材料的品质，管材须有卫生许可证批件等。
1.9公司化验中心主任任本项目工程的水质检查员，及时做好水质的日检，周检，月检及检测内容的填写。
1.10由公司专业管网安装施工队进行管网安装，严格按照技术安全规范进行施工，确保管网安装质量抓好材料的合理利用和使用管理，具体落实文明安全施工。
2．安装作业方案
主要施工工序：
开工前的工作——施工前准备——凿洞打槽——主立管安装——支管及用户终端安装——中途试压隐蔽——设备安装——设备试运行——系统冲洗、消毒——水质检测——内部验收——竣工验收
2．1开工前的工作
根据施工图纸到现场同甲方负责人确认。图纸与现场实际情况是否相符合，进行图纸汇审，计算工程量，安排施工人员、组织施工材料与施工机具等，办理进场开工的一切手续，确保工程进度。
2．2施工前准备
与甲方协调施工场地及施工用的临时水、电等，保证满足施工的需求，按图纸设计要求采购合格材料、准备好施工机具、对施工人员进行进场前的项目要求培训，合格上岗，认真做好技术交底工作、材料进场放在平整的地上，包装完整、清洁。所有材料，设备进场都必须经甲方现场人员进行质量检查、签证认可。
2.3地面打槽
根据设计要求进行凿洞、打槽、管槽深度为管子隐蔽好后留1cm保护层为佳。
2.4管道安装
采取先安装主管，后安装支管的施工顺序，在安装前必须清除管道内部污垢和杂物，安装中断或敞口处应临时封闭管口。
2.5支架制作安装
根据现场实际情况选型、制作支架，支架必须除锈后刷防锈漆一道，银粉漆两道。支架安装必须牢固、美观，其间距离应符合设计要求，沿墙管道用不锈钢管卡或吊架固
定。
2.6试压隐蔽
管道试验压力为工作压力的1.5倍，本工程试验压力为0.6Mpa，对试压管道应采用安全有效的固定和保护措施，接头部位必须明露，水压试验时应将管内气体排尽，缓慢升压至试验压力，观测1小时，检测各接口有无渗漏，如有降压，再补压至试验压力，观测15min压降值≤0.03Mpa为合格，水压试验经甲方现场施工监理认定合格后，方可对管道进行隐蔽验收，并填写水压试验记录，隐蔽工程检查记录。
2.7设备安装就位
待设备房能满足安装要求后，组织人员进行设备安装。所有设备进场一定要有出厂产品合格证，做好开箱验收记录，仔细核对设备及附件是否符合设计要求，经甲方现场施工监理签证认可后进行安装，要及时做好机泵安装记录，安装时必须纵轴垂直，横轴水平，布局合理、质量优良。
2.8系统冲洗、消毒
管道冲洗水源采用自来水，其水的流速应≥1.5m/s，清洗至进出口的水质，目测一致为止。管道的消毒采用含20-30mg/l游离氯的水进行系统消毒，含氯水在管道中应滞留24小时以上，做好消毒清洗记录。
2.9系统试运行
管道冲洗消毒合格后，设备进行试运行，设备各部试运行检测合格后进行正常运转。如实做好电气设备绝缘测试记录，设备机组运行记录。
2.10水质检验
系统运行正常后对水质进行全面检验，由第三方权威检测取样化验，达标后使用。（二）工程质量方针、目标、责任及技术措施
（1）质量放针
科学管理一丝不苟、争创优良工程，为用户提供安全可靠，有益健康的优质水。（2）质量目标
分项工程检验合格率达到99%，工程总检验合格率100%。
（3）质量责任
总经理是公司所有工程质量第一负责人，领导公司对所有工程质量体系运作。
工程部总监对公司所以工程的设计、管理、技术管理、质量管理承担质量责任。
工程负责人：在工程部总监领导下，开展工作，对该工程承担技术质量责任。
（4）技术措施
严格按照设计施工图、修改通知单进行安装施工，明确工程质量目标，成立施工现场质量管理小组，建立工程质量责任制，本工程质量等级为优良。
本工程所采用的材料、设备等必须是符合国家质量标准的合格产品，并具备卫生许可证批件，严格按照设计规范和施工验收规范进行施工安装，阀门的安装高度、方向应符合设计要求，便于操作、严禁装反。
在工程施工中，项目负责人、安检员、施工队长对工程质量进行“三检”，对隐蔽工程进行“隐检”，对施工质量的各个环节进行“预检”，防止不合格施工进入下道工序的“中检”。
施工班组长、组员在施工安装中严格按设计规范作业、并按“分项工程质量验评标准”进行自检，互检和交接检，发现问题及时解决，保证工程质量不影响进度。
在施工过程中，严把卫生质量关，管道随时封口，保证管内清洁和接口质量，避免施工不当而引起管内沉积物的二次污染，各类成品、半成品由专人负责标识，专人值班、巡回检查，对产品进行有效保护措施，保证产品质量。
（三）工程进度控制措施
（1）根据合同要求，在规定的时间开工、竣工。组织好人力资源及物料供应，机具配备合理。
（2）对施工本项目，进行分期组织安装，合理按排施工人员，分班分组，确定总进度控制目标、编制好施工进度计划。
（3）把每天必须完成安装任务、落实到具体班组安装人员，明确工作责任、建立进度控制的组织系统。
（4）确定进度控制工作制度，定期检查，每天组织召开各班组长协调会，对影响进度的因素进行分析和预测，提出合理化建议，落实好下一步工作。
（5）实施施工进度计划，在施工中加强协调和检查、克服、解决困难，保质保量在规定的合同期内完成进度计划。
（四）安全技术措施
（1）施工人员进入现场，必须遵守现场的各项安全、消防和保卫制度。提前向甲方保卫科申报施工人员名单，做好安全培训。
（2）安全员每周必须对临时设施的用电线路进行检查，发现不安全隐患及时处理。（3）进入施工现场必须佩戴安全帽，高空作业必须系安全带。
（4）电工持有近期考核技术证件，要求符合《特种作业人员安全技术考核管理规则》规定的人员操作。
（五）文明施工措施及与土建各专业施工队伍的配合措施
（1）进入现场施工人员，进场前同统一向甲方申请办理临时出入证，上班统一穿戴本公司工装和安全帽，严格遵守各项规章制度。
（2）材料进场后按指定的地方堆放整齐，施工中造成的废物料、淤泥等及时清理，每天下班前把剩余安装材料返回仓库，确保施工现场整洁。
（3）加强教育施工人员，对其它施工单位安装好的成品或半成品要珍惜保护，如发现有人损害它人利益，严肃处理，照价赔偿。
（4）施工人员在现场做到文明施工，礼貌待人，不和其它施工单位员工发生争吵，如遇争议，应立即向领导反映，双方协商解决。
（5）严禁施工人员进行赌博、吸毒或其他违法行为，一经发现严加处罚并立即清除出场。
（6）工程安装完工经验收合格证后，按甲方制订的规定时间退场撤离。
（六）冬、雨季施工及减少扰民降低噪声的措施
本项目工程分为室内、室外两部分施工，根据温州气候情况，需考虑冬季施工的防冻，室外总管施工时应考虑避开下雨天气。
本项目工程施工时用到冲击钻和切割机的噪音比较大，为了减少对环境和附近居民的噪音，在中午12点到2点半，晚上6点以后不使用这两件工具错开这段时间施工。（七）提供主要的技术资料
1开工报告
2施工方案
3设计变更通知书
4材料、设备进场认证单
5产品合格证
6重要会议记录
7试压、隐蔽记录
8设备开箱、安装记录
9设备机组试运行记录
10系统冲洗、消除记录
11管道分项工程质量检验评定表
12水质检验报告
13工程竣工验收报告书
14工程竣工验收证明书
15工程竣工图
（八）施工机具配置表
(九)劳动力分配计划表
第七章售后服务方案
合同有效期内服务承诺如下：
（一）不间断供水的承诺：
供水系统从投入运行之日起，我公司负责供水设备及系统的管理，定期每3个月至少1次现场检查和维护。第一时间处理，保证该系统24小时不间断供水。
（二）季度检制度及检测内容：
每季度对机房水质和终端用水点各部位水质进行检测，检测内容为水质的电导率、总有机炭、微生物限度、细菌总数等药典纯化水指标。
（三）报修、投诉的处理承诺：
报修的处理：对于设备的常见故障，做到随时出现，随时解决，处理排除故障时间最迟不超过3小时；对于非常见性故障而配件库存短缺情况，修复时间不超过1天。投诉的处理：我公司设专人专线接待客户投诉，在接到客户投诉后由投标单位客服部专
职人员亲自受理，对投诉事件进行调查后确定处理方法，回复客户时间不超过1个工作日。
（四）纯水管网定期消毒制度：
每年至少对管网公司全面消毒、清洗，同时，要根据日常对水质检测的结果，判定对管网是否做随机性的消毒处理。确定消毒日期和时间后提前2个工作日通知用户做好储水准备及消毒期间不可用水的通知。我公司做好详细真实的消毒清洗记录，由双方当事人签名后各执一份存档备查。
（五）提供技术培顺：
对需方指派的人员提供设备运行，管网情况、消毒，水质检测等综合技术培训，通过培训，使其具备常规性的独立操作能力、技术监督能力，以便于和技术人员一起搞好供水系统的管理和水质安全工作。
第八章工艺流程图及安装布置图
5吨/小时双级反渗透机组
设备安装条件
1 进水条件深层地下水
2 工作条件环境温度 5℃～35℃，相对湿度20%～80%
3 电源要求380V/15kw/三相五线
4 场地条件长*宽*高，30*3*3米（具体位置按现场情况调整）第九章2080~2009年度部分客户清单
