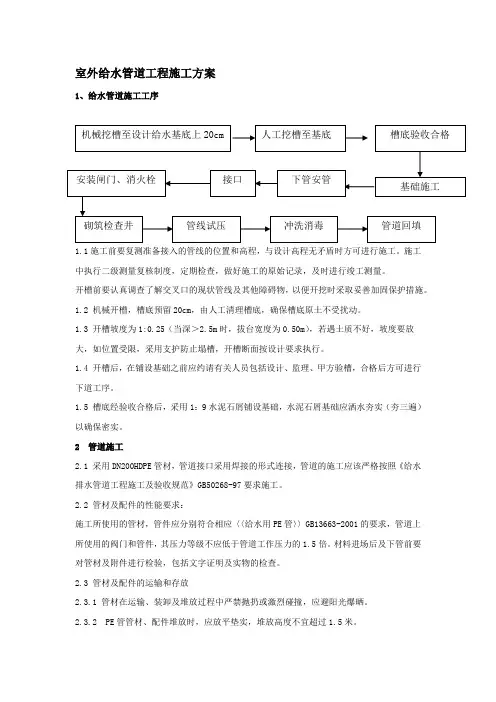

室外给水管道工程施工方案
1、给水管道施工工序
1.1施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。施工
中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。
开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。
1.2 机械开槽，槽底预留20cm，由人工清理槽底，确保槽底原土不受扰动。
1.3 开槽坡度为1:0.25（当深＞
2.5m时，拔台宽度为0.50m），若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。
1.4 开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行
下道工序。
1.5 槽底经验收合格后，采用1：9水泥石屑铺设基础，水泥石屑基础应洒水夯实（夯三遍）以确保密实。
2 管道施工
2.1 采用DN200HDPE管材，管道接口采用焊接的形式连接，管道的施工应该严格按照《给水
排水管道工程施工及验收规范》GB50268-97要求施工。
2.2 管材及配件的性能要求：
施工所使用的管材，管件应分别符合相应〈〈给水用PE管〉〉GB13663-2001的要求，管道上
所使用的阀门和管件，其压力等级不应低于管道工作压力的1.5倍。材料进场后及下管前要
对管材及附件进行检验，包括文字证明及实物的检查。
2.3 管材及配件的运输和存放
2.3.1 管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，应避阳光爆晒。
2.3.2 PE管管材、配件堆放时，应放平垫实，堆放高度不宜超过1.5米。
2.3.4 管道的铺设应在沟底标高和管道基础质量检查合格后进行进行，再铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。
2．4 管材吊运与下管：
2.4.1 管材在吊运及放入沟内时，应应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。
2.4.2 每天下班前及时封堵，防止被水浸泡。
3 PE管接口施工
热熔对接连接
3.1热熔对接连接是将电加热板插入两管材接口之间，对管材的连接面加热，当两管材的连接面加热到熔融状态时，抽出加热板，施加一定压力，使之形成均匀一致的凸缘，待冷却后即熔接牢固。是通过热熔对接焊机进行操作的。
3.2热熔对接连接一般分为五个阶段；预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。加热温度和各个阶段所需要的压力及时间应符合热熔连接机具生产厂和管材、管件生产厂的规定。
注：热熔对接焊接时，要求管材或管件应具有相同熔融参数，且最好应具备相同的SDR值。另外，采用不同厂家的管件时，必须选择合理的与之相匹配的焊机才能取得最佳的焊接效果。
3.3管道连接时，其熔融、对接、加压、冷却等工序所需要的时间，必须按工艺规定，用秒表计时。
3.4在保压冷却期间不得移动连接件或在连接件上施加外力。
3.5热熔对接连接的施工过程和操作工艺如下：
（1）施工过程：
①将待连接管材置于焊机夹具上并夹紧；
②清洁管材待连接端并铣削连接面；
③校直两对接件，使其错位量不大于壁厚的10%；
④放入加热板加热，加热完毕，取出加热板；
⑤迅速接合两加热面，升压至熔接压力并保压冷却。
（2）操作工艺：
①将两管段分别搁置在机架左右的夹具上，各伸出夹具4CM-5CM，并应校直，使两管段在同一轴线上（错边不宜大于壁厚的10%），中间插入铣刀的间距，然后固定；
②用洁净棉布擦净管段、铣刀、加热板上的油脂、灰尘等：
③铣削两管端表面，使其与轴线垂直，两管端面应相吻合。
④将加热板通电加温，升温至恒定温度，将加热板插入两管段之间，搁置在夹具间的机架拉杆上；
⑤开动液压系统，以加热压力推动夹具滑行端，使两管端面紧压在加热板两侧，两管端外圆开始形成熔融反边；
⑥当两管端明显形成1MM-2MM高的均匀反边时，将压力卸至为0，吸热开始，开始计时，直至吸热完毕；
⑦开动液压系统，使滑行端离加热板一侧，同时将加热板平行向已离开的滑端移动，使之脱离另一侧管端，迅速抽出加热板，开动液压系统，推动滑行端，使两端在规定的压力下，贴压在一起。
⑧两管端贴压在一起后，会形成均匀的凸缘，保持贴压的压力不变，至规定的时间，待接头冷却到40℃左右时，卸掉压力；
⑨冷却到环境温度后，松开机架夹具，取出连接管材。
3．6 钢塑过渡接头的PE管端与钢管连接采用法兰连接方式。
3．6．1法兰连接是将两个法兰分别固定在需要连接的管端上 , 然后用螺栓固定 , 组成管路系统 , 并在两个法兰之间加上垫片 , 以保证连接的严密性。法兰连接的优点是具有可拆性 ,便于维修。法兰、螺栓、垫片是法兰连接不可缺少的组成部分。
(1)凡管段与管段采用法兰盘连接或管道与法兰阀门连接者，必须按照设计要求和工作压力选用标准法兰盘。
(2)法兰盘的连接螺栓直径及长度应符合规范要求，紧固法兰盘螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为2~3扣，不宜大于螺栓直径的二分之一。
(3)法兰盘连接衬垫，一般给水管（冷水）采用厚度为3mm的橡胶垫，垫片要与管径同心，不得放偏。
3．6.2法兰安装前的检查和清理
(1) 应对法兰外形尺寸进行检查 , 包括外径、内径、坡口、螺栓孔径及数目 , 螺栓孔中心距 , 凸缘高度等是否符合设计要求。
(2) 法兰密封面应平整光沽 , 不得有毛刺及径向沟槽。螺纹法兰的螺纹部分应完整 , 无损伤 , 凹凸面法兰应能自然嵌合 , 凸面高度不得低于凹槽的深度。
(3) 螺栓及螺母的螺纹应完整 , 无伤痕、毛刺等缺陷。螺栓与螺母应配合良好 ,无松动或卡涩现象。
(4) 橡胶石棉板、橡胶板、塑料等软垫片应质地柔韧 , 无老化变质和分层现象 ,表面不应有折损、皱纹等缺陷 , 材质应与设计选定的相一致 , 不要搞错。
4 钢管及钢制管件焊接
4．1、注意事项
4.1.1直埋钢管施工，两相邻环形焊缝中心之间距离应不小于2m；
4.1.2不得在焊缝两侧加热延伸管道长度。不得用螺栓强力拉紧和夹焊金属填充物等方法对接管口。
4.1.3管子及管件对口前，应检查坡口的外形尺寸和坡口质量。坡口表面应整齐、光洁，不得有裂纹、锈皮、溶渣和其它影响焊接质量的杂物，不合格的管口应进行修整。
4.1.4电焊焊接壁厚等于或大于4mm，焊件应切坡口，坡口的切割和修整应采用机械方法进行，用等离子弧气割等热加工方法时，应清除熔渣。
4.1.5潮湿或粘有冰、雪的焊件应进行烘干。
4.1.6焊件组对时的定位焊应符合下列要求：
（1）所用的焊条性能应与焊接所采用的焊条相同：
（2）焊工应为该焊口的施焊焊工；
（3）质量应符合焊缝质量标准；
（4）根部必须焊透；
（5）在焊件纵向焊缝的端部（包括螺旋管焊缝）不得进行定位焊；
4.1.7手工电弧焊焊接钢管及管件时，厚度在6mm以下带有坡口的接头，焊接层数不得少于两层。
管道接口焊接应考虑焊接顺序和方法，防止受热集中而产生附加应力。
4.1.8每层焊完之后，应清除熔渣、飞溅物等并进行外观检查，发现缺陷，必须铲除重焊。
4.1.9不合格的焊接部位，应根据可靠的补焊措施进行返修，同一部位焊缝的返修次数不宜超过两次。
4.2、焊接及检验
4.2.1基本规定
①根据设计要求，管道穿越路口均采用螺旋钢管，该种材料可焊性良好，结构复杂系数一般，根据 GB50236-98和 GJJ28-89的规定，焊接材料选用 E4303电焊条。
②焊接方法采用手工焊，焊接条件为固定口和转动口全位置焊接。
③坡口开制方法为机械开制，型式为单“V”型对接。坡口角度 55-65度，间隙为0-2mm，
钝边为0-2mm。
④焊接设备选用用BX系列焊机，其动特性能良好，外特性陡降，工艺性能良好。
⑤焊接电流种类为交流、无极性。
⑥焊条在使用前必须烘干，温度为120℃-150℃，保温1-2小时，然后装入保温桶随时取用。
⑦焊接顺序采用先仰、后立、再平焊的顺序，结合先里后外，先难后易的原则进行焊接。
⑧焊缝成形采用多层压道焊，焊缝为 3道完成：第一道采用焊条Φ 3.2 mm，电流
120-140A；第二道采用焊条Φ4mm，电流140-160A；第三道采用焊条Φ4mm，电流 180-220A；层间必须清理检查合格后，方可进行下一道焊接。
⑨焊接外观质量应达到 GB50236-98标准的规定，否则进行修复，焊缝内在质量采取超声波探伤。
⑩不合格部位采用气割、磨光机返修，必须达到合格标准，方可认为合格。
4.2.2工艺规定：
①焊工必须是持有效证件的合格焊工。
②坡口清理干净，无锈蚀、无油污、无氧化应、检查坡口角度。
③按照工艺要求点固，点固点的大小根据厚度不同而确定，不得高于母材。保证焊透，
不得在此处起灭弧。
④检查合格后，进行封底焊接。
⑤仰焊位置时，采用敲击引弧法，自垂直中心线下方向两侧施焊；交错5-8mm（既一个溶池），分别焊接第一、二、三遍。
⑥层间清理要彻底，磨光机清根，清除污物同时进行层间检查。
⑦根据标准规定，进行表面清理，达不到规定表面质量标准的进行修补。
⑧焊接检验分为表面检查和内在质量检查。根据规定进行，超声波探伤，缺陷部分执行返修工艺，表面质量执行GB50236－98当中的有关规定。
4.3、管道防腐
DN200mm以下只做外防腐处理，防腐采用GZ-2型高分子涂料。具体方法为：
钢管及钢配件内壁：普通防腐，即两层底漆，两层面漆（灰色）钢管及钢配件外壁：加强防腐，即一层底漆，两层玻璃丝布，一层底漆，两层面漆（黑色）。
焊口防腐处理：焊口的防腐处理应与钢管的焊接安装密切配合，焊口在焊接完毕后应立即进行内外防腐的补充处理，处理方法同以上内外防腐。
4.3．1防腐层施工
(1)不得在雨、雾、雪或5级以上大风中露天施工。
(2)涂底漆前管子表面应清除油垢、灰渣、铁锈。化铁皮采用人工除锈时，其质量标准应达St3级；喷砂或化学除锈时，其质量标准应达Sa2.5级；（注：St3级及Sa2.5级应符合国家现行标准《涂装前钢材表面处理规范》的规定。）
(3)涂底漆时基面应干燥，基面除锈后与涂底漆的时间间隔不得超过8h。应涂刷均匀、饱满，不得有凝块、起泡、漏涂现象，底漆厚度宜为0.1~0.2mm，管两端150~250mm范围内不得涂刷；
(4)涂刷完涂料后，立即缠绕玻璃布，玻璃布的压边宽度应为30~40mm；接头达接长度不得小于100mm，各层达接接头应相互错开，玻璃布的油浸透率应达到95%以上，不得出现大于50mm*50mm的空白；管段或施工中断处应留出长150~250的阶梯形搭茬；阶梯宽度应为50mm.
(5)沟槽内管道接口处施工，应在焊接、试压合格后进行，接茬处应粘结牢固、严密。
(6)面漆涂刷和包扎玻璃布，应在底漆表面干后进行，底漆与第一道面漆涂刷的间隔时间不得超过24h。
4.3．2 注意事项
(1)施工时必须计划用料，随用随配。漆料按比例混合，充分搅匀后静置20分钟再行施涂，余料不得倒回原桶。
(2)施工所用容器、工具应洁净干燥，漆内不得混入水分及其它杂质。
(3)必须待前道漆表面干后方可施涂下道漆。
(4)缠绕玻璃纤维布必须平整张紧，网眼管满涂料。
(5)管道接口处应注意清除泥土、水迹，回填土时注意避免损伤防腐层。
(6)涂装后的防腐件在运输、吊装过程中应避免损伤，如有损伤应及时修补。
(7)施工现场应注意通风，雨、雪、雾天不宜户外施工
5、球墨铸铁施工方法
5.1、管道橡胶圈贮存、运输的要求
①贮存环境温度宜为-5—30℃，湿度不应大于80%，存放位置不宜长期受强紫外线光源照射，离热源距离不得小于1m。橡胶圈不得与溶剂、易挥发物、油脂等放在一起。贮存、运输中不得长期挤压。
②当管道暂停铺设时，应将管口封堵；每日作业前后应对封堵进行检查。管节及管件应采用吊带或专用工具起吊，装卸时应轻装轻放，运输应绑牢、垫稳，不得相互撞击；接口及钢管的内外防腐层应采取保护措施。管节堆放宜选择方便装卸、平整、坚实的场地，堆放时必须
垫稳、堆放层高不应超于规定。吊运管节时必须自上而下依次吊运。设于管道上的闸阀，安装前应进行曲启闭检验，必要时进行曲解体检验。
5.2、管道铺设
①采用人工下管，下管时注意承口朝向，同时将各管件按设计位置排好，在各接口处掏挖工作坑。
②橡胶圈安装就位后不得扭曲，当用探尺检查时，沿圆周各点应与承口端面等距，其允许偏差应为±3mm。
球墨铸铁管安装要求表
5.3、接口
接口前，清除承插口毛刺及遗留杂物，将胶圈弯成心形，放入承口内，检查其圆顺，无“麻花”、“凹兜”等现象后，涂刷肥皂水润滑。将前后管找正，使其轴线重合后，将插口撞入承口内，用探尺检查对口间隙，保证胶圈不脱落变形。
6 、阀门、法兰安装
6.1安装前的检查及试验
阀门是管路上重要部件、必须保证安装质量，才能满足使用功能的要求。一般情况下，阀门产品从出厂到安装使用须经过多次运输和较长。在这些过程中，往往会造成阀门的泄漏。因此，阀门在安装前必须对其进行检查、试压。对安装在重要部位或使用压力、温度较高及阀门包装损坏，进入泥沙等赃物时，还应进行清洗，更换填料、垫片；当阀门密封面不严发生泄漏时，还应进行研磨。电动阀、安全阀应在进行工艺性能试验合格后才能安装使用。6.2 阀门的检查
(1)阀门内外表面有无砂眼、沾砂、氧化皮、毛刺、缩孔、裂纹等缺陷。
(2)阀座与客体接合是否牢固，有无松动、脱落现象。
(3)阀芯与阀座是否吻合，密封面有无缺陷。
(4)阀杆与阀芯连接是否灵活可靠，阀杆有无弯曲、螺纹有无损坏。
(5)阀托与填料压盖是否配合妥当。
(6)阀盖法兰的结合是否严密。
(7)填料、垫片、螺栓的材质是否符合使用要求。
(8)阀门开启是否灵活，有无卡住现象。
(9)对于阀门检查中发现的缺陷，应及时检修处理，不合格的阀门不能安装。
6.3 阀门的清洗
阀门的清洗应解体进行。一般是浸泡在煤油里 , 用刷子和棉布擦拭 , 除去阀腔及各零件上的污物及锈漆。清洗后 , 保持零件干燥 , 重新更换己损坏的垫片和填料函。如发现密封面受到损伤 , 还应视损伤情况进行研磨或更换。
6.4 阀门的安装
(1)安装前，应认真核对型号、规格是否符合设计要求：并根据水流方向确定其安装方向。
(2)安装前，应检查阀杆和阀盘是否灵活、有无卡住和歪斜:阀盘关闭是否严密,填料是否完好，填料压盖有无足够的调节余量，是否进行了压力试验检查，不合格的阀门不得进行安装。
(3)阀门安装的位置不应妨碍设备、管道和阀门本身的安装、操作和检修，安装高度一般以手轮距地面 1~1.2m 为宜。对安装在距操作面1.8米以上，且阀门较多时，应设置永久的操作平台，以方便操作。对中量较大的阀门或易损坏的阀门还应设置阀门支架。
(4)水平管路上的阀门，阀杆一般应安装在上半圆范围内，阀杆不宜向下安装：
垂直管路上的阀门，阀杆应沿着巡回操作信道方向安装 , 并尽可能集中布置 ,以方便操作。
(5)水平并排管路上的阀门，为了缩小管道间距，应将阀门前后错开整齐布置：垂直并排管道上的阀门最好安装高度一致：为了不妨碍操作，手轮之间的净距离不得小于
(6)阀门安装应在关闭状态下进行，搬运要轻拿轻放，吊装绳索不得拴在手轮或阀杆上，以防损坏手轮与阀杆。
(7)阀门传动杆（伸长杆）的夹角不应大于 300，其接头应转动灵活。有热位移的阀门，传动杆应有补偿措施。
(9)螺纹阀门安装，须在阀门的出口处加装活接头，以方便拆装和检修。
(8)阀门的操作机械和传动装置应进行必要的调整和整定 , 使其传动灵活，指示准确。
7、管道附属工程的施工
供水管线上的管道附属构筑物包括蝶阀井、排气阀井、排水阀井、支墩的砌筑以及各种阀体的安装。
7．1附属设备安装
(1)排气阀门应当垂直安装，切勿倾斜。
(2)蝶阀安装前应检查填料，阀体，涡轮，涡杆阀轴，密封圈等，检查阀门是否灵活，止水密封圈是否牢固，关闭是否严密，安装时应按水流方向确定阀门的安装方向，应避免强力，受力不均匀联接。
7．2支墩
(1)管道折点施工完毕后，按设计要求，人工开挖基槽，应保证干糟施工，严禁超挖。
(2)管道及管件的支墩应修筑在坚固的地基上，施工中应尽量减少破坏折点处的原状土，如无原状土做后背墙时，应采取措施确保支墩受力时，管道接口不被破坏。
(3)用钢模板与木模板结合支模，清除所有杂物，严格配比，并留出试块以备检验，浇筑每个支墩必须一次完成，并每300-500mm厚分层用插入式振捣棒振捣于顶部，然后清理现场，进行养护。
(4)管道安装过程中设置的临时固定支架，应在支墩砼的强度达到设计标号的75%以上时予以拆除。遇有地下水时，支墩底部应铺100mm厚碎石粗砂混合垫层。
7．3阀门井的砌筑
(1)包括阀门井、排水阀井、泄水阀井砌筑及井盖板的浇筑。
(2)施工中应严格执行有关规范和操作规程，并应符合设计图纸要求。
(3)材料：用于井室浇筑的钢筋、水泥、粗细骨料及砼外加剂等材料，应有出厂合格证，并经取样试验合格，其规格、型号符合要求。各种材料在施工现场的储存和防护应满足要求。
(4)基坑开挖：基坑开挖坡度可根据土壤性质进行适当调整，一般为不应大于45°。基坑开挖至标高时，地基土是很软的淤泥土时，应相应挖深，挖至老土或一般的淤泥土为止，然后以中粗砂回填至设计标高。
(5)阀门井砌筑及井室浇筑
井室除底版外应在铺好管道，装好阀门之后着手修筑，接口和法兰不得砌筑井外，且与井壁，井底的距离不得小于0.25M
雨天砌浇筑井室，须在铺筑管道时一并砌好，以防雨水汇入井室而堵塞管道。
当盖板顶面在路面时，盖板顶面标高与路面标高应一致，误差不超过25毫米，当为非路面时，井口略高于地面，且做0.02的比降护坡。
在井室砌浇筑时，应同时安装踏步，位置应准确，踏步安装后，在浇筑砼未达到规定抗压强度前不得踩踏。
①室除底板外应在铺好管道装好阀门之后着手修筑，接口和法兰不得砌浇筑井外，且与井壁，井底的距离不得小于0.25M。雨天砌浇筑井室，须在铺设管道时一并砌好，以防雨水汇入井
室而堵塞管道。
②砖砌圆形检查井的施工应在管线安装之后，首先按设计要求浇筑混凝土底版，待底版混凝土强度≥5Mpa后方进行井身砌筑。
③用水冲净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖之间灰缝保持1厘米，砖缝应砂浆饱满，砌筑平整。
④在井室砌浇筑时，应同时安装踏步，位置应准确，踏步安装后，在浇筑砼未达到规定抗压强度前不得踩踏。
⑤砖砌圆形井应随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进应不超过3厘米，如为三面收进，则每次收进最大不超过5厘米。
⑥管径较大时，管顶应砌砖旋加固，当管径≥1000mm时，拱高应为250mm，当管径＜1000mm 时，拱旋高应为125mm。
⑦砌筑检查井时，井筒内壁应用原浆勾缝，井室内壁抹面应分层压实，盖板下的井室最上一层砖砌丁砖。
⑧井盖须验筋合格方可浇筑，现浇筑混凝土施工应严格遵守常规混凝土浇筑和养护的要求，保证拆模后没有露筋、蜂窝和麻面等现象，留出试块进行强度试验。井室完工后，及时清除聚积在井内的淤泥、砂浆、垃圾等物。
⑨当盖板顶面在路面时，盖板顶面标高与路面标高应一致，误差不超过25mm，当为非路面时，井口略高于地面，且作0.02的比降护坡。
(6)检查井质量标准
①外观检查井壁必须互相垂直，不得有通缝，必须保证灰浆饱满，灰缝平整，抹面压光，不得有空鼓，裂缝现象。
②井内流槽应平顺，踏步安装就牢固位置准确，不得有建筑垃圾等杂物。
③井框、井盖必须完整无损，安装平稳，位置正确。
④检查井允许偏差符合规定
8、管道水压试验
8.1试压前的准备工作
试压要采用分段进行的方式，一般情况下分段长度在1.0km左右。
(1)安装完成且检查合格后，对管顶以上回填大于50cm，各个拐点、接口以及其它附属构筑物的外观进行认真检查，对末设支墩及固设施的管件，相应的采取加固措施，此后方可进行水压试验。
(2)试压堵头通常使用钢制内堵、帽堵或法兰堵板。墙头与管道的连接应为柔性接口，在高程较低、压力较大一端的堵板上接上压力表。
(3)对管线上的管件进行详细检查，开是否、有漏水的可能性。
8.2试压设备
(1)弹簧压力表：压力表的表壳直径150mm。表盘刻度上限制为实验压力的1.3-1.5倍，表的精确不低于1.5级，使用前应校正，数量不小于两快。压力表安装前应进行检查和校正不合格者不得使用。
(2)试压泵：泵的扬程和流量应满足试压管段压力和渗水量的需要，选用相应的多级泵。试压泵宜放在试压段管道高程较低一端，应放在盖堵侧面，并应提前进行启动检查。
(3)排气阀：排气阀应启闭灵活，严密性好。排气阀应装在管道总段起伏的各个最高点，长距离的水平管道上也应考虑设置；在试压管段中，如有不能自由排气的高点，应设置排气孔。
8.3强度试验
(1)将压力泵接到试压短管上对管道进行充水。充水过程中应由专人沿线巡视，发现问题及时报告，同时应在管线最高点及时排气。
(2)水充满管道后，应对管道进行充分的浸润，浸润完成后，方可对管道进行压力试验。
(3)达到试验压力后，稳压10分钟，然后仔细进行检查，观察压力表读书，并逐个检查接口部位，无漏水、降价现象时符合要求。如发现有漏水点要及时划出漏水位置，待全部接口检查完毕后，将管道内的水排空后进行修补，修补后应进行复试。强度试验合格后可直接转入严密性试验。试压过程中应做好试压记录。
8.4排水措施
试压完毕，应利用潜水泵通过进水管和排水管将管道中的水抽至排水沟、附近的河流中，在排水过程中，应由专人负责，确保排水沟的畅通，避免排出的水乱流。
9、管道冲洗消毒
9.1一次擦洗管道长度不宜过长，以1000m为宜，以防止擦洗前蓄积过多的杂物造成移动困难。放水路线不得影响交通及附近建筑物的安全，并与有关单位取得联系，以保证放水安全、畅通。安装放水口时，与被冲洗管的连接应严密、牢固，管上应装有阀门、排气管和放水取样龙头，放水管可比被冲洗管小，但截面不应小于其1/2，放水管的弯头处必须进行临时加固，以确保安全工作。
9.2冲洗水量较集中，选好排放地点，排至河道或下水道要考虑其承受能力，是否能正常泄水。设计临时排水管道的截面不得小于被冲洗管的1/2。
冲洗时先开出水闸门，再开来水闸门。注意冲洗管段，特别是出水口的工作情况，做好排气工作，并派人监护放水路线，有问题及时处理。
9.3检查有无异常声响、帽水或设备故障等现象，检查放水口水质外观，当排水口的水色、透面度与入口处目测一致时即为合格。
9.4放水后应尽量使用来水闸门、出水闸门同时关闭，如做不到，可先关出水闸门，但留一两口先不关死，待来水闸门关闭后，再将出水闸门全部关闭。冲洗生活饮用给水管道，放水完毕，管内应存水24小时以上再化验。
9.5生活饮用的给水管道在放水冲洗后，如水质化验达不到要求标准，应用漂白粉溶液注入管道浸泡消毒，然后再冲洗，经水质部门检验合格后交付验收。
10 、回填
10.1 回填工作在管道安装完成，并经验收合格后进行，槽底杂物要清除干净。
10.2 回填密实度标准：胸腔部分（轻型击实）≥95%，管顶以上50cm以内（轻型击实）85%，管顶50cm以上至地面（重型击实）≥95%。
10.3 胸腔及管顶以上25cm范围内填石硝；管道两侧要同时回填，两侧高差不得大于20cm,不得损坏管道，接口及外防腐层；用平板振动器轻振，保证达到设计要求；然后回填一层水泥稳定碎石。
10.4 井室等附属构筑物回填四周同时进行，并须严密夯实，无法夯实之处必要时可回填低标号砼。
10.5 与本管线交叉的其他管线或构筑物，回填时要妥善处理。
10.6 HDPE管在距管顶上方50cm处铺设示踪带。
冬季施工方案
1准备工作
冬季施工来临前应备好保温材料，质检人员每天用温度计监测每天的气温变化情况；并根据气象台一周的天气预报计划一周的工作安排；（所备材料如下）
盐棉被、草帘子、防冻剂、彩条布该几种材料的数量根据工程的大小而定。
2、冬季施工过程
当昼夜室外平均气温连续5天低于+50C时且最低气温低于—30C时，开始进入冬季施工期。
2.1土方工程
1.基槽开挖预留10cm作为防冻层，由人工清到设计标高。
2.开槽战线不宜过长，应随开随进行验收，验收合格后及时进行砂基回填，不能及时清理到设计槽底高或不能及时砂基回填的，应在槽底覆盖一层草帘，在上铺一层彩条布作为与外界冷空气的隔离层，并在最上面覆盖一层盐棉被作为保温层以防止管基受冻。
3.填土上方计划一年之内修筑路面者，不得回填冻土。
4.填土上方无修筑路面计划的，胸腔及管顶以上50cm范围内不得回填冻土；以上部分如回填冻土时，冻块不得大于10cm且不得集中，并应按常温规定分层夯实，其回填高度应适当高出路面30cm，作为预留沉降量。
5.回填土及回填砂应在所堆积处未上冻前用彩条布及盐棉被覆盖以免受冻。如表层被冻，回填时应清除受冻层后再进行回填。
6.当天不能回填完毕的，应在表层覆盖10cm厚的松土或覆盖两层盐棉被。
2.2安管工程
1.每日安管前应检查胶圈、胶垫是否受冻，如发现受冻或冻裂应更换胶圈、胶垫，受冻胶圈、胶垫不得使用。
2.胶圈、胶垫及其它橡胶制品、阀门应放在室温不底于+50C的库房内。并应随使随取，取出库房的胶圈、胶垫应装在保温性能良好的保温袋，使用时由保温袋内取出，不得暴露在露天内，以防胶圈低温脆裂而降低其使用性能。
3.上胶圈所用润滑剂应用非水性耐冻型的金鱼牌洗涤灵。所用润滑剂应随用随取，不得长时间置于室外，以免变稠降低润滑效果。
4.刷润滑剂的毛刷每涂刷完一个口后，应浸泡在盛有盐水的容器中。
5.每日安管完毕后或收工前应将管道接口用盐棉被覆盖，并将管头处用彩条布封好，以免穿堂风进入管道内将胶圈冻裂而降低胶圈的使用性能。
6.安装完的管道应及时组织监理单位、建设单位进行验收，并做好隐蔽记录；验收合格的管线应及时进行回填。
2.3混凝土支墩、检查井砌筑
1.凡在昼夜间的室外平均气温低于+50C 和最低温度低于—30C时，混凝土工程的施工，应符合《市政施工技术规范》及《混凝土结构工程施工及验收规范》规定。
2.配置冬季施工的混凝土，应优先选用水泥标号不低于P.O425号水泥，最小水泥用量每立方米不少于300公斤。
3.配置冬季施工的混凝土，在进入冬施前在实验室进行试配，其施工配比应根据实验配比进行现场水量的调整。
4.冬季施工期浇注的混凝土，应使用无氯盐型P75 防冻剂，当室外温度不低
于—50C时其掺量每100Kｇ水泥为2.5Kｇ、当室外气温不低于—100C时其掺量每100Kｇ水泥为5Kｇ，水灰比控制在0.4-0.5之间。
5.自拌混凝土应采用加热水的方法进行混凝土拌和，水泥不得直接加热，并应存放在闭封保温的暖棚内；必要时用火炕加热砂石骨料，加热温度不得超过（见下表）：
拌合水及骨料最高温度（0C）
6.混凝土骨料必须清洁,不得含有冰、雪等冻结物及易冻裂的矿物质。在掺用含有钠、钾离子防冻剂的混凝土中，不得混有活性骨料。
7.严格控制混凝土水灰比，由骨料带入的水分及防冻剂溶液中的水分应从拌合水中扣除；所拌合的混凝土拌合时间应为常温时的1.5倍；拌合完的混凝土，温度应不低于100C，入模温度不应低于50C。
8.混凝土在浇注前，应清除模板和钢筋上的冰雪及污垢。
9.不得在强冻胀性地基上浇注混凝土；当在弱冻胀性地基上浇注混凝土时，基土不得糟冻；当在非冻胀性地基上浇注混凝土时，硅酸盐水泥或普通硅酸盐水泥配置的混凝土抗压强度应不低于设计强度标准值的30%。
10.当室外气温不低于—150C时，地面以下的工程或表面系数不大于15m-1 的结构采用蓄热法养护。
11.混凝土试件不得在受冻状态下试压，如试件受冻，应在15~200C室温下解冻5~6h，或进入100C的水中解冻6h，将试件表面擦干后进行试压。
12.模板和保温层应在混凝土冷却到50C后方可拆除。当混凝土与外界温差大于200C时，拆模后的混凝土表面应立即用盐棉被覆盖，使混凝土缓慢冷却到大气温度。
13.混凝土养护时严禁浇水，养护的初期温度不得低于防冻剂的规定温度，当低于规定温度时，应加厚盐棉被的覆盖，其混凝土强度也不应小于
3.5N/mm2。
14.质检人员在混凝土浇注完毕初凝后，应在混凝土表面用φ6 mm插出深度不少于10cm的测温孔。测温孔孔口应背对风向，并对测温孔全部编号。
15.混凝土石块的留置不能少于两组作为同条件养护的试件。
16.质检人员应填好混凝土工程施工记录和混凝土冬期施工日报。
17.冬季气体材料—砖、块石不得撒水润湿，砌筑前应将冰、雪清除干净。
18.拌制沙浆所用的砂不得含有大于1cm的冻块，拌和的热沙浆水的温度不得超过800C，砂的温度不得超过400C。
19.冬季施工时，沙浆标号应以标准条件下养护28天的试块实验结果为依据；每次宜同时制作气体同条件养护试块，不少于两组。3.4.20浆砌砖石不得砌筑在受冻的地基上，每次砌筑完毕应用草帘覆盖防寒。
2.4打压、冲洗
1.冬季进行水压实验管道回填土应高于胸腔填土不小于50cm；暴露的接口及管段均用盐棉被覆盖，串水及试压临时管线必须用草绳及盐棉被缠包。
2.各项工作抓紧进行，尽快试压，试压合格后，立即将水放出，并不得浸泡
基槽使之受冻，并将管道内的水释放干净。
3.气温较低时为以防万一，可放入5%的食盐水防冻。
4.冲洗排出的水应放入指定的排水位置，不得任意排放在田地及道路上。2.5机械维护
1.每日早班前一小时机手应对施工机械进行预热、启动等工作，以保证施工机械的正常运转。
2.更换-40摄氏度防冻液、柴油机械燃油更换为负10号柴油、以及优质的润滑油、液压油。
3.每日早班前派专人根据施工机械数量进行机械循环用水以及预热用水的
加热工作。
4.带有液压系统的施工机械应在机械启动后完全达到启动后正常温度，才能进行液压系统的试运转，并使液压系统完全供给、压力正常后方可正式投入施工。
5.机手每天完工后应坚持对车辆的维修、保养工作，发现问题及时进行维修以保证次日的正常运行。
3、冬季施工安全措施
1.冬季施工宿舍内采用燃煤取暖应防止住宿施工人员一氧化碳中毒，宿舍应保证足够的通风条件；每间宿舍根据房间大小设置通风漏斗，通风漏斗尺寸：长不小于50cm、下口宽不小于30cm、上口宽不小于5cm，每间设置的通风漏斗至少不少于3处。
2.每日熄灯前设专人封火，燃煤采暖设施严禁敞口，应将炉盘、炉盖扣严;如炉盘、炉盖不能完全扣盖严密的,应用黄土泥将其抹严,以防煤气渗漏。
3.取暖设施排烟管道安装，每节管道承口应朝介质流通方向安装，接口处并用胶带封好；排烟管道出口探出房檐不得少于50cm，立管不得少于2.0m，水平管距房屋顶棚不得少于50cm，其朝向也不得朝向冬季季风吹来的东北方向。
4.排烟管道上面不得烘晾衣物等易燃物品，取暖设施附近不得堆放易燃、易爆、易挥发的有毒物质。
5.封火时清出的没有燃尽的燃煤应清出室外，并用清水将未燃尽燃煤熄灭。
6.进行安全教育杜绝烫伤、煤气中毒等事件发生，并进行突发事件发生的医疗抢救、紧急处理教育。
7.宿舍、办公室、库房严禁接拉电热毯、电炉子等取暖设施；更不准用碘钨灯在室内、现场进行取暖。
4、冬季文明施工保证措施
4.1保证体系
严格执行《北京市施工现场文明施工的管理规定》，推行现代管理方法，科学组织施工。
项目经理部制定《环保及现场文明施工管理细则》，建立健全环保体系，（请附图）
4.2保证措施
（1）现场设置“一图三板”，在施工总平面上注册工程名称、建设单位、设计单位、项目经理及施工区、生活区等位置。
施工现场材料码放整齐有序，不得占用施工用地道路，不得占压消防安全设施，并远离变压器、高压线杆等。
（2）编制环保管理条例，制定奖惩制度，并按其认真费彻执行。教育职工提高环保意识，不能保护环境就要停工整顿，屡教不改作违约退场处理。现场成立文明施工领导小分队专门负责文明施工工作。
（3）防扬尘措施
由文明施工小队负责现场及道路洒盐水防尘工作，施工便道定时洒盐水，保证道路有车辆通行时不扬尘且无水洼、冻泥浆、冰雪。
租用符合环境要求的运输车辆并与之签订协议：
A：进入施工现场车速放慢，防止扬尘。
给水工程压力试验方案 一、工程概况 二、施工工艺 测量放线—沟槽开挖—钎探—砂基础—管道安装—水压试验—检查井浇筑—沟槽回填、压实 三、具体的施工方法 1、施工前的准备工作： 测量放线与沟槽开挖过程按照土方开挖方案的内容执行。沟槽开挖完成需距离槽边1米位置进行沟槽防护，防护栏高为1.2米，防护栏之间用密目网进行防拦（后附图）。 沟槽开挖完成按照要求进行钎探，钎探布置点为每井位一点，遇有槽底土质不良或者搅动、可疑部位时增补钎探。 砂石基础施工时按照《给水排水管道工程施工及验收规范》执行，一层砂基础厚度为15cm，C2层厚度为4cm，C1层压实系数为≥90%，C2层压实系数为≥95%。 管材必须有合格证书、且批量与批号相符。管材的外形及尺寸允许偏差应符合现行国家标准。 管表面不得有裂纹、凹凸不平等妨碍使用的缺陷。 检查管材破裂，可用小锤轻轻敲打管口、管身，破裂处发声嘶哑，有破裂的管材不能使用。 对承口内部，插口端部的防腐沥青可用气焊、喷灯烤掉。对飞刺
和铸砂可用砂轮磨掉，或用錾子剔除。 承插口配合的环向间隙，应满足接口嵌缝的需要。 采用橡胶圈柔性接口的球墨铸铁管、承插口的内外工作面应光滑、轮廓清晰、不得有影响接口密封性的缺陷。 法兰和螺栓应满足有关标准的要求。 对内衬水泥砂浆防腐层进行检查，如有缺陷或损坏，应按产品说明书修补、养护。 2.1球墨铸铁管安装 （1）下管 采用机械下管，下管时用橡胶管将吊装带，禁止钢丝绳直接勒在管子上，应使管子完整无损的下到沟槽，管子两端不要碰撞槽帮，不要污染管子。 排管方向与来水方向一致，即承口为来水方向，插口为去水方向。如管体标有向上放的标志，注意在摆管时，把标志放在管上顶。 排管时留出撞口的工作距离，并隔一段距离进行适当的错管，避免距离过长后，后面窜管距离过长形成二次排管。 下管设专人统一指挥，以确保管材平稳下沟。 （2）清理承口 管及管件下沟前，先清除承口内部的油污、飞刺、铸砂及凹凸不平的铸瘤，承口的内工作面、插口的外工作面应修整光滑，不得有沟槽、凸脊缺陷。 下沟后清刷承口，铲去所有粘结物，如砂子、泥土和松散的涂层及可能污染水质、划破胶圈的附着物等，有任何附加物都可能造成接口漏水，影响试压或冲洗。 （3）清理胶圈、上胶圈 上胶圈：将胶圈清理洁净，弯成心形或花形放入承口槽内就位。把胶圈装入承口槽，确保各个部分不翘不扭，用探尺检查时，沿圆周各点应与承口端面等距，其允许偏差值为±3mm。检查胶圈的固定是否正确。 （4）接口（推插口）
给排水管道施工方案 施工单位： 审批： 审核： 编制：
目录 一、编制说明 二、编制依据 三、施工程序 四、施工准备 五、施工技术及质量要求 六、安全技术措施 七、劳动力配置计划 八、主要工、机具计划和手段用料计划 九、检验、测量器具配备表
一、编制说明 1、*******有限公司5万吨/年丁苯橡胶有各类给排主水管线约7734米，分别为新鲜水管线、生产给水管线；低压消防给排水管线；达标外排污水管线；高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水管线；事故污水及初期雨水管。其中管材最大管径为DN1000mm，最小管径为DN15mm。为确保施工质量，特编制此施工方案。 2、全厂给排水管道管材一览表：
3、施工中要加强管理，严格控制每一道质量控制点，上一道质量控制点自检与监理共检不合格时，不允许进入下一道质量控制点的安装。 ①材料验收；②定位放线；③管道基础及筑井施工；④管道安装及组对；⑤管道焊接；⑥管道防腐；⑦管道试压；⑧管道隐蔽； ⑨中间交接。 二、编制依据 (1) 《给水排水管道工程施工及验收规范》GB50268-97 (2) 《建筑给水排水设计规范》GBJ16-87 (3) 《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-98 (4) 《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 (5) 《*******有限公司5万吨/年丁苯橡胶工程招标文件》
(6) 全厂给排水施工图纸（中国天辰工程有限公司） 三、施工程序 1、地下管道施工程序 四、施工准备 1、施工技术准备 1.1参加由建设单位组织的四方（设计单位，建设单位，监理单位，施工单位）图纸会审，并做好记录。 1.2编制并报审施工方案，施工前对施工人员进行详细的技术交底。 1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技
室外给排水管网工程施工方法 本工程所有给排水项目包括：室外部分的雨水、污水排放，绿化灌溉、室外配套建筑给水、排水等。基本施工流程为：给排水管网开挖→管线安装连接→检查井室砌筑→管沟回填。 （1）给排水管网开挖 室外给排水管网开挖以挖掘机开挖为主，人工开挖为辅。 1）开挖前应按设计要求进行施工测量放样。通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。 ①在进行管坑开挖前，利用在全范围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类位置和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。 ②开挖坑槽前，应向挖掘机司机详细交底，交底内容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。 ③管沟开挖时，先进行详细有测量定位并用石灰标示出开挖边线，复测无误后可指挥挖掘机进行开挖，挖掘机一边开挖一边后退，开挖出来的余泥堆土于坑槽外侧，同时组织散体物料运输车外运余泥，堆土坡脚距槽边1.0m以外，堆土高度不超过2.0m，堆土坡度不陡于自然坡度。 2）做好坑内、坑外的排水，在坑内应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。 3）采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至事前联系好的弃土场，次要交通位置可堆放弃土，待管沟施工完后用于回填。 4）沟槽开挖当挖至设计标高时，应进行地基尺寸轴线偏差检查验收。 （2）增强聚丙烯（FRPP）模压管排水管敷设施工 本工程所有排水管均采用增强聚丙烯（FRPP）模压管排水管，密封圈承插连接。 1）施工准备 ①管道基坑开挖至设计标高，软土较厚的沟槽底经地基处理达到地基承载力
室内给水管道及配件安装施工方案 一、材料质量要求 （1）各种给水管材、管件、阀门等必须符合设计要求，具有产品合格证，并具有饮用水卫生许可证。 （2）给水钢塑管及管件应符合设计要求，管材和管件内外壁应光滑、平整；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1％；管材端口必须垂直于轴线，且平整；管材和管件的壁厚偏差应满足相应的技术要求。 （3）阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。试验时应符合以下规定：阀门的强度压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。 二、主要机具设备 ⒈机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。 ⒉工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。 ⒊其他：水平尺、线坠、钢卷尺、小线、压力表等。 三、作业条件 ⒈管道穿墙楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。 ⒉明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位
置正确。 ⒊立管安装宜在主体结构完成后进行。每层均应有明确的标高线。暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安全措施。 ⒋暗装的给水支管应在隔间墙体砌筑完毕，墙面未装修前进行安装，安装前有关管道穿墙的孔洞或管槽已预留好或凿修好。 四、施工方法 （1）给水管道安装工艺流程：准备工作→管道预制加工→支管安装→立管安装→干管安装→管道试压→管道消毒→管道冲洗。 （2）预制加工时，按设计图纸画出管道的分路、管径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行预制加工。预制加工的配件应经检查合格后方能使用。 （3）支管安装时，将预制好的支管从立管甩口处依次逐段进行安装。若为暗装，应确定支管安装高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平、找正定位后用勾钉固定。若为明装，应根据管道长度适当加好临时固定卡，待核定不同卫生器具的给水预留口高度和位置，找平找正后埋设好支管管卡，并上好临时封堵。 （4）立管安装时，应自上而下统一吊通线，均匀固定好管卡，由下到上按顺序进行安装，并复核预留甩口的高度，方向是否正确。立管上阀门安装朝向要合理，便于操作和维修，支管留口要装临时封堵。安装完毕后用线坠吊直找平，最终调整固定管卡，配合土建封堵楼板管洞。 （5）干管安装时，一般从总进水口开始操作，总进水口端头需加装好临时堵板以备试压用。管道安装前要清扫管膛，安装时要找平
施工组织设计 第一章编制依据 第二章工程概况 第三章施工方案与技术措施 第一节施工准备工作 第二节施工总体安排 第三节沟槽开挖及砼垫层施工 第四节钢筋工程施工方案 第五节砼工程施工方案 第六节管道安装工程施工 第四章质量管理体系与措施 第一节施工组织 第二节有关材料试验的制度 第三节质量保证措施 第四节季节性施工措施 第五节测量复核保证措施 第六节材料和设备质量保证措施 第七节技术档案管理及保修服务措施第五章安全管理体系与措施 第六章确保文明施工的技术组织措施第七章环境保护管理体系与措施 第八章施工进度计划与措施 第九章资源配备计划 第十章施工设备及进场计划
第一章编制依据 1、本项目工程的招标文件； 2、本项目的图纸及工程清单量； 3、《给水排水管道工程施工及验收规范》； 4、《工程测量规范》； 5、《建筑地基基础工程施工质量验收规范》； 6、《砌体工程施工质量验收规范》； 7、《市政排水管渠工程质量检验及评定标准》； 8、《钢筋焊接及验收规范》； 9、《混凝土结构工程施工质量验收规范》； 10、《施工现场临时用电安装技术规范》； 11、《给水排水构筑物施工及验收规范》； 12、《混凝土外加剂应用技术规范》； 13、《建筑工地施工现场供用电安全规范》； 14、《施工现场临时用电安全技术规程》； 第二章工程概况 一、工程说明 １、项目名称:山西医科大学第一医院交城分院红旗路供水工程。 ２、项目编号: BRR20-SXS-ZB-71。 二、工程质量要求及验收标准 根据招标文件规定，本工程质量应符设计要求及国家验收规范。要求质量标准为“合格”。 三、工期要求 根据招标文件规定，本工程施工总工期为30天。 第三章施工方案与技术措施 第一节施工准备工作 在施工前首先应做好以下施工准备工作: 1、熟悉施工图纸，如发现图纸问题，及时与设计部门联系解决。认真学习有关技术规范，安全操作规程及质量检验评定标准，制定本工程质量控制、试验、安全、文明施工的具体实施细则。
p v c给水管道工程施工 方案 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
pvc给水管道施工方案 1、PVC管道施工方案 一、施工注意事项 1、管道安装施工前，应具备下列条件：首先，设计图纸及其它技术要求正确齐全，施工方案和施工组织已经得到确认和落实；其次，施工材料，施工工具和设备已经准备就绪，能保证正常的施工。 2、施工人员按设计要求进行施工，修改设计时须有设计单位的同意文件，严禁未经报批的擅自改动。 3、施工前，应验收各材料的质量状况、规格和数量，产品应符合现行产品标准，具有质检部门产品合格证，配件须与管材型号配套。 4、PVC-U给水管道与其它相邻管道之间的水平净距不宜小于施工及维护要求的开槽宽度及设置闸门井等附属构筑物要求的宽度。与热水管等高温管道和高压燃气管等有毒气体管道之间的水平净距不宜小于1、5m。饮用水管道不得敷设在排水管道和污水管道下面。 5、PVC-U管道中线与建筑物外墙（柱）皮之间的水平距离不宜小于下列规定：公称外径dn不大于200mm时为1、0m；公称外径dn大于200mm时为3、0m。 6、PVC-U 管道不得从建筑物下面穿越。当必须穿越时，应采取外加套管等可靠的保护措施。 7、当设计无规定时，PVC-U管道不得采用360°满包混凝土进行地基处理或增强管道承载能力。
8、在道路下管顶埋深不宜小于1、0m；在人行道下，公称外径dn大于63mm时，不宜小于0、75m；公称外径dn不大于63mm时，不宜小于0、5m。在永久性冻土或季节性冻土层中，管顶埋深应在冰冻线以下。 9、施工时要严格注意安全生产，制定安全施工章程，防止意外事故发生。 10、为了避免放管时发生扭转、混乱，并能顺利的连续施工作业，在管道连接时必须按照管材打字的端面对接。 二、沟槽要求 1、管道公称外径dn大于63mm时，开槽底不宜小于管道外径加0、5m，且总宽度不小于0、7m。 2、槽底深度应按设计标高开挖，设计未规定时槽底深度不得小于管外径加砂基础厚度，管底砂基础厚度不得小于100mm。 3、含水地层或软土、不稳定地层内开槽时，须进行施工排水、设置沟槽支撑或采取地基处理等措施者，应进行施工设计。在一般情况下，可参照《给水排水管道工程施工验收规范》GB50268执行。 4、开挖沟槽时应严格控制槽底标高和防止扰动槽底原状土，槽底超挖部分必须用砂砾土回填密实。槽底为岩石时应将岩石挖深不小于150mm，挖深部分用砂砾土回填密实。槽底有弧石等坚硬物体时，必须清除后用砂砾土回填处理。 三、管道铺设 1、敷管时可将管材沿管线方向排放在沟槽边上，依次放入沟底砂层上。在一般情况下，插口插入方向应与水流方向一致。沟槽不深时，采用粘接接头的管道可在槽边连接成一定长度后用弹性敷管法下管；承插式柔性接头管道，宜在沟槽内连接，接头处基床挖深部分应就地现挖，使位置正确，且挖深部分必须用砂砾土回填密实。
目录 一、室外给水系统工程概况 (2) 1.1市政给水管道简介 (2) 1.2主要设备（或用水点）简介 (2) 1.3管材及安装 (2) 二、编制依据 (2) 三、施工准备 (2) 四、施工工艺流程： (3) 五、施工工艺及方法 (3) 5.1管道的安装 (3) 5.2管道的连接 (4) 5.3沟槽的开挖、回填 (4) 5.4其它注意事项 (6) 六、管道系统水压试验和冲洗消毒 (6) 6.1试验前准备工作 (6) 6.2水压试验 (7) 6.3管道冲洗和消毒 (8) 七、质量保证措施 (8) 八、安全及文明施工措施 (8) 九、成品保护 (9)
一、室外给水系统工程概况 1.1市政给水管道简介 本工程室外给水管道接自两路市政自来水管道，常年水压为0.30MPa；两路供水管路的水表井水表前管道及设备由市政施工，水表以后室外给水管道由我单位施工。 1.2主要设备（或用水点）简介 1.2.1 本工程用水分室内和室外两部分，室外用水分为消防和绿化用水，室外 消防用水量为30升/秒。 1.2.2 室内用水本工程设计最高日生活用水量为1450立方米，最大小时用水 量为270立方米；生活用水标准为50升/人.天。室内消防用水量为40升/秒；火灾延续时间为3小时。 1.3管材及安装 本工程室外给水管道采用高密度HDPE给水管及相应接口。 二、编制依据 2.1设计说明及施工图； 2.2《给水排水管道施工及验收规范》GB50268-97； 2.3《建筑排水用硬聚氯乙烯(PVC-U)管道安装》96S406; 2.4《室外消火栓安装》01S201; 2.5国标图集02S515 2.6HDPE管厂家提供的相关管道安装工艺及方法 三、施工准备 3.1掌握外线各管线坐标走向，并结合设计要求及相关规范和现场情况编制切实可 行的施工方案。
目录 一、编制依据111 二、工程概况111 三、工期333 四、人员与机械333 五、施工准备444 六、室内给排水工程施工工艺和方法555 1、主要施工方案和技术措施555 （1）给排水工程拆除与恢复555 （2）给排水管道拆除与安装666 2、洁具和卫生器具的拆除与安装999（1）安装的工艺流程999 （2）施工要点999 （3）洗涤盆安装999 （4）坐便器安装101010 （5）洗脸盆安装101010 3、给排水系统调试111111 七、室内给排水工程质量保证措施141414 1、质量保证措施141414 2、套管的安装141414 3、管道、阀门安装质量保证措施141414 八、安全保障措施151515
九、注意事项171717
一、编制依据 1、施工图 （1）北京市海淀区老旧小区抗震节能综合改造施工图纸。 （2）《建筑给水排水设计规范》（GB50015—2003）（2009年版）； （3）《建筑排水硬聚乙烯管道工程技术规程》（CJJ/T29—98）；（4）《高层民用建筑设计防火规范》（GB50045—95）（2005年版） （5）《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）。 （6）《节水型生活用水器具》CJ164-2002 （7）国家现行的有关标准、规范、建筑质量管理条例。 二、工程概况 本工程此次改造涉及到25个小区建筑面积为289719.98ｍ2，小区名称是：海淀昌运宫9#院、海淀北洼路7#院、增光路40#院、二里沟中街44#院、北洼路46#院、北洼路50#院、永定路 1#院、田村路48#院、北蜂窝路15#、永定路127#、阜成路北甲 9#楼、羊坊店村北5#楼、羊坊店东路西小区、小马厂建安宿舍、车公庄西路16#院、万寿寺北里小区、三虎桥南路17#院、永定路15#楼、阜成路北小区、金沟河15、17#院、翠微路南里小区、甘家口丁楼、西三环北路105#院、西三环北路105#院12、13#楼、复兴路32#院等。
给水工程施工方案 一、编制依据 1、环观南路（平大路—外环路）工程给水工程设计图纸 2、《给水排水管道工程施工及验收规范》(GB50268-97) 3、《埋地给水钢管道水泥砂浆衬里技术标准CECS10:89 4、《埋地钢质管道环氧煤沥青防腐涂层技术标准》 5、给排水标准图集 二、工程概况 ？？？？？？？？ 计划开工时间：？？年？？月？？日 计划完工时间：？？年？？月？？日 三、主要工程数量及劳动力安排 1、主要工程量一览表
2、劳动力计划表 3、项目部组织机构 四、施工方案 给水工程施工工艺流程 施工放样→沟槽开挖→下管、稳管→管道接口→水压试验、冲洗消毒→沟槽回填。 一）测量放线
1、临时水准点、管道轴线控制桩、高程桩应经过符合方可使用并 经常校核。 2、根据道路工程给出的要素点坐标、给水工程距路中线的距离， 准确计算出给水管道闸阀井中心坐标。 3、用全站仪放样出闸阀井中心点，然后根据沟槽底部开挖宽度、 开挖深度、开挖坡度用石灰撒出开挖边线。 4、所施工管道如与已建管道衔接，必须在挖沟槽前对其平面 位置和高程进行测量校对，如与设计不符，及时通知监理单 位、设计单位协商解决。 二）沟槽开挖 1、沟槽开挖前，向机械手详细交底，交底内容一般包括挖槽断面、堆土位置、现有地下构筑物情况及安全要求等，并派专人指挥开挖，指挥人员应熟悉机械挖土有关安全操作规程，测量人员跟踪测量槽底高程、宽度、中线偏位，防止亏挖，杜绝超挖回填虚土。 2、开挖边线复核无误后可指挥挖掘机进入施工现场进行开挖，挖掘机一边开挖一边后退，开挖出来的土堆于沟槽一侧，堆土坡脚距槽边0.8m以外，堆土高度不超过1.5m，堆土坡度不宜陡于自然休止角。 3、由于挖掘机不可能准确地将槽底按设计高程整平，为确保槽底土壤结构不被扰动或破坏，开挖管沟时应在设计槽底高程以上预留10-20cm，而用人工起槽。 4、沟槽断面应符合设计要求，沟底夯实，平整密实，沟槽内洁净，无障碍物。
给排水管道施工方案 施工单位: 审批：审核：编制：
、 .二、编制说明编制依据 三、施工程序 四、施工准备 五、施工技术及质量要求 六、安全技术措施 七、劳动力配置计划 八、主要工、机具计划和手段用料计划 九、检验、测量器具配备表
一、编制说明 1、*******有限公司5万吨/年丁苯橡胶有各类给排主水管线约7734 米，分别为新鲜水管线、生产给水管线；低压消防给排水管线；达标外排污水管线；高压消防水管线；循环给水管线；循环回水管线；生活污水管线；雨水、净下水管线；事故污水及初期雨水管。其中管材最大管径为DNIOOOmm ，最小管径为 DN15mm。为确保施工质量，特编制此施工方案。 2、全厂给排水管道管材一览表：
3、施工中要加强管理，严格控制每一道质量控制点，上一道质量控制点自检与监理共检不合格时，不允许进入下一道质量控制点的安装。 ①材料验收；②定位放线：③管道基础及筑井施工：④管道安装及组对； ⑤管道焊接：⑥管道防腐；⑦管道试压；⑧管道隐蔽；⑨中间交接。 二、编制依据 (1)给水排水管道工程施工及验收规范》GB50268-97 (2) 建筑给水排水设计规范》GBJ16-87 ⑶钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-98 ⑷现场设备、工业管道焊接工程施工及验收规范》GB50236-98
(5)《******有限公司5万吨/年丁苯橡胶工程招标文件》 (6)全厂给排水施工图纸(中国天辰工程有限公司) 三、施工程序 1、地下管道施工程序 四、施工准备 1、施工技术准备 1.1参加由建设单位组织的四方(设计单位，建设单位，监理单位， 施工单位)图纸会审，并做好记录 1.2编制并报审施工方案，施工前对施工人员进行详细的技术父底。 1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术措施。
. . . 给水管道工程施工方案
目录 第一章工程概况 (4) 一、工程概况： (4) 二、主要工程数量 (4) 三、工程特点 (5) 四、施工条件 (5) 第二章施工准备工作计划 (6) 一、施工准备 (6) 二、人员、材料、机械设备的使用计划 (7) 三、项目施工组织机构框图 (11) 第三章施工方案......................................................................................1..2. 一、测量放样...........................................................................................1..2. 二、沟槽开挖...........................................................................................1..3. 三、管道安装...........................................................................................1..5. 四、管道接口...........................................................................................1..6. 五、管道支墩...........................................................................................1..6. 六、阀门井砌筑、抹灰............................................................................1..8 七、回填土...............................................................................................1..9. 八、水压试验...........................................................................................2..0. 九、清洗、消毒20
室外给水管道工程施工方案 1、给水管道施工工序 1.1施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。施工 中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。 开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。 1.2 机械开槽，槽底预留20cm，由人工清理槽底，确保槽底原土不受扰动。 1.3 开槽坡度为1:0.25（当深＞ 2.5m时，拔台宽度为0.50m），若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。 1.4 开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行 下道工序。 1.5 槽底经验收合格后，采用1：9水泥石屑铺设基础，水泥石屑基础应洒水夯实（夯三遍）以确保密实。 2 管道施工 2.1 采用DN200HDPE管材，管道接口采用焊接的形式连接，管道的施工应该严格按照《给水 排水管道工程施工及验收规范》GB50268-97要求施工。 2.2 管材及配件的性能要求： 施工所使用的管材，管件应分别符合相应〈〈给水用PE管〉〉GB13663-2001的要求，管道上 所使用的阀门和管件，其压力等级不应低于管道工作压力的1.5倍。材料进场后及下管前要 对管材及附件进行检验，包括文字证明及实物的检查。 2.3 管材及配件的运输和存放 2.3.1 管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，应避阳光爆晒。 2.3.2 PE管管材、配件堆放时，应放平垫实，堆放高度不宜超过1.5米。
2.3.4 管道的铺设应在沟底标高和管道基础质量检查合格后进行进行，再铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。 2．4 管材吊运与下管： 2.4.1 管材在吊运及放入沟内时，应应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。 2.4.2 每天下班前及时封堵，防止被水浸泡。 3 PE管接口施工 热熔对接连接 3.1热熔对接连接是将电加热板插入两管材接口之间，对管材的连接面加热，当两管材的连接面加热到熔融状态时，抽出加热板，施加一定压力，使之形成均匀一致的凸缘，待冷却后即熔接牢固。是通过热熔对接焊机进行操作的。 3.2热熔对接连接一般分为五个阶段；预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。加热温度和各个阶段所需要的压力及时间应符合热熔连接机具生产厂和管材、管件生产厂的规定。 注：热熔对接焊接时，要求管材或管件应具有相同熔融参数，且最好应具备相同的SDR值。另外，采用不同厂家的管件时，必须选择合理的与之相匹配的焊机才能取得最佳的焊接效果。 3.3管道连接时，其熔融、对接、加压、冷却等工序所需要的时间，必须按工艺规定，用秒表计时。 3.4在保压冷却期间不得移动连接件或在连接件上施加外力。 3.5热熔对接连接的施工过程和操作工艺如下： （1）施工过程： ①将待连接管材置于焊机夹具上并夹紧； ②清洁管材待连接端并铣削连接面； ③校直两对接件，使其错位量不大于壁厚的10%； ④放入加热板加热，加热完毕，取出加热板； ⑤迅速接合两加热面，升压至熔接压力并保压冷却。 （2）操作工艺： ①将两管段分别搁置在机架左右的夹具上，各伸出夹具4CM-5CM，并应校直，使两管段在同一轴线上（错边不宜大于壁厚的10%），中间插入铣刀的间距，然后固定； ②用洁净棉布擦净管段、铣刀、加热板上的油脂、灰尘等：
目录 1、适用范围 2、编制依据 3、工程概况 4、参加作业人员资格要求 5、主要机械及工、器、具 6、施工准备 7、作业程序 8、作业方法、工艺要求及质量标准 9、安全、文明施工措施 10、强制性条文 11、工序交接及成品保护 12、环境管理 13、绿色施工与节能减排 14、职业健康安全危险源辨识与风险评价、控制措施 15、主要进度计划
适用范围 本方案适用于神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段厂区给水管道安装。 2、编制依据 2.1 《建筑工程施工质量验收统一标准》GB50300-2013 2.2 《给水排水管道工程施工及验收规范》GB50268-2008 2.3 《建筑地基基础工程施工质量验收规范》GB50202-2002 2.4 《砌体工程施工质量验收规范》GB50203-2011 2.5 《混凝土结构工程施工及验收规范》GB50204-2002 2.6 《建筑地基处理技术规范》(JGJ79-2012) 2.7 《施工现场临时用电安全技术规范》JGJ46-2005 2.8 《建筑工程施工现场供用电安全规范》GB50194-2014 2.9 《建筑施工安全检查标准》JGJ59-2011 2.10 《电力建设施工质量验收及评价规程》（第1部分：土建工程）DL/T5210.1-2012 2.11 《工程建设标准强制性条文》（电力工程部分）2011版 2.12 《工程建设标准强制性条文（房屋建筑部分）》2013版 2.13 《电力建设安全健康与环境管理规定》国电电源（2002）49号 2.14 《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2014 2.15 《厂区室外生活、消防给水管道安装图》F1642IIS-S0501 2.16 《神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段土建专业施工组织设计》 3、工程概况及工程量 3.1本工程为神华国能宁夏鸳鸯湖电厂二期2×1000MW级机组扩建工程A标段厂区室外给水管道工程。给水管道包括生活给水、消防给水，生活给水管道材料采用DN100钢骨架塑料复合管，工作压力0.5MPa，管道之间为电熔焊接连接，管道与阀门之间为电熔法兰连接，管道埋深为自然地面向下1.2m左右阀门井采用D1200砖砌圆形立式闸阀井。消防给水管道采用（DN200、DN250、DN300）的焊接钢管，工作压力0.9MPa，管道之间为焊接连接，管道与阀门之间为法兰连接，管道埋深为自然地面向下1.5m左右，消火栓采用室外地下消火栓SA100/65型，采用GH4型环氧煤沥青冷缠带加强级
给水工程施工方案 1.工程概况 （1）工程情况 滑兴路位于滑县城区东部，是一条南北向城市主干道，道路规划红线宽40米，南起禹大线，北至北环路，工程全长2030米。工程沿线自南向北分别及禹大线、向阳路、道康路、煤建路、北环路相交，其中禹大线、煤建路、北环路均为现状沥青路，道康路为同期设计道路，向阳路为规划道路。 本给水管道工程单侧布置在中东8米处，管径为dn400。 （2）给水工程的主要形式 滑兴路给水管材dn400、dn315、dn200采用硬聚氯乙烯管（PVC-U），公称1.0MPa；dn100管材采用镀锌钢管，管道外防腐采用环氧煤 （3）主要工程数量表 2. （1）《滑县滑兴路道路工程施工图设计》（第二分册雨水工程）。 （2）滑县滑兴路道路工程招投标文件和施工承包合同。
（3）现场调查所取得的资料； （4）我公司现有的施工能力及机械、设备状况及本单位施工队伍的技术水平、专业化程度、机械设备情况和综合生产能力等。 （5）我公司掌握的先进施工经验、新技术，各种施工统计资料及国内外新技术，先进施工经验和各种施工统计资料。 （6）主要技术标准： 1）《给水排水管道工程施工及验收规范》（GB50268－2008） 2）《砌体工程施工质量验收规范》（GB50203－2002） 3）《市政基础设施工程资料管理规程》（DBJ01-71-2003） 3.施工进度安排 本项工程施工阶段可主要划分为土方开挖及回填、管道铺设、检查井砌筑、水压试验等。 （1）施工进度计划 本项工程施工进度安排：计划开工日期为2012年4月15日；计划完工日期为2012年7月31日。具体进度安排见《分项工程进度横条图》。 （2）施工准备 1）人员配置： 为满足施工需要，已配置足够的施工管理人员、工程技术人员和劳动力，建立完善的组织机构和健全的管理制度。主要人员配置如下： 施工负责人2人、施工员2人、技术员6人、质检员2人、试验员2人、安全员2人、材料员2人、壮工20人、后勤2人，共40人。 2）材料准备情况 材料准备充分，且进场材料都严格按要求进行检验和试验工作，不合格材料不准进入施工现场。 3）机械设备 为保证施工能顺利进行，配备足够的机械设备，能满足工程的全面开展。
市政给水管道工程 施 工 方 案 设 计 编写人：李柏辉 学号：20143452 班级：市政14-1 二0一六年六月二十四日
目录 第一章工程概况和编制依据 (1) 一、工程概况 (1) 二、本施工组织设计的主要编制依据为下列文件规范 (1) 第二章施工准备 (2) 一、施工现场生产准备 (2) 1、现场调查踏勘和环境调查 (2) 2、设备及物质准备 (2) 3、现场四通一平 (2) 4、施工人员及图纸准备 (3) 5、管道定线与放线准备 (3) 第三章沟槽的土方开挖施工 (3) 第四章沟槽断面设计 (4) 第五章沟槽开挖的质量要求与安全措施 (5) 一、沟槽开挖的质量与施工安全措施 (5) 1、开挖的质量要求 (5) 2、沟槽开挖安全措施 (5) 第六章基础施工 (5) 一、形式和种类的选择 (5) 二、材料的选择 (5) 三、基础施工 (6) 1、沟槽验收 (6)
2、支模 (6) 3、浇筑混凝土及捣实 (6) 4、养护 (6) 第七章地基处理的目的与意义 (6) 一、地基处理的意义 (6) 二、地基处理的目的 (7) 第八章基础施工的顺序 (7) 1、沟槽验收 (7) 2、支模 (7) 3、浇筑混凝土及捣实 (8) 4、养护 (8) 第九章管道安装施工 (8) 一、管道安装施工的目的 (8) 二、管道安装施工的意义 (8) 三、管道安装施工的方法 (8) 1、下管前的准备 (8) 2、下管 (9) 1）、下管的要求 (9) 2）、下管方法 (9) （1）、人工下管 (9) （2）、机械下管 (9) 3）、稳管方法 (9)
4）、管道焊接 (10) （1）、焊接准备 (10) （2）、管道焊接控制 (10) 第十章管道安装质量检查 (10) 1、强度试验 (11) 2、气密性试验 (11) 第十一章土体回填 (11)
室外管网工程施工方案 一、工程简介 本工程为XX综合楼、办公楼、生产楼工程的室外管网系统，包括室外排水、室外采暖及室外给水工程（生活给水和消防给水）。整个场地大部分为岩石，，其余部分为素土及回填土，具体情况根据现场施工确定。 二、施工准备 为了优质快速建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。 施工准备工作：①在项目技术主管主持下，施工工长、质检员认真熟悉图纸、设计说明，查找相关标准图集，做好技术准备工作。②为保证整个现场充足的临时供水，使管网简洁化、规范化，根据施工总平面布置图，结合工程的用水特点及要求，本室外工程临时供水分别在化粪池和消防水池处设置水龙头，消防水池和化粪池可以储备水，以保证施工用水。供水管道均采用PVC复合管，粘胶连接。 ③本工程的所有三级箱由现场需要进行设置，但所有三级箱均为"一机一闸、一漏一箱"进行电力控制。动力和照明在二级箱处分开设置，三级箱处严禁动力、照明用电混合使用。本工程的临设照明用电采用铜芯线沿墙明敷；施工现场照明用电在地面以下的均采用36V以下安全电压进行供电，在地面上的照明用电采用三芯线电力电缆进行供电，以达到用电安全、可靠。④生产设备、相关的施工材料有序有计划的运到施工现场，保证施工人员的数量，按预定工期完成任务。 三主要工程项目的施工方案、施工方法 1雨污水管道施工 1施工工序 施工准备→测量放线→土石方开挖→沟槽清理（平整）→管道垫层→管道安装→管道连接→检查井砌筑→管道试验→土方回填夯实
2测量放线 在现场内建立高程测量控制网，管道标高按设计坡道，每10m计算一个标高点，严格控制标高，保证各个管道能够按设计标高铺设，根据设计图纸检查井井号，放出管道中心线，根据高程差按开挖边坡推算两侧开挖宽度。并用石灰粉或滑石粉撒出两侧开挖范围线，以指导沟槽开挖施工。待沟槽开挖至设计高程时，采用坐标法放样。定出检查井中心位置，并用木桩做好标记；并在两侧增设保护桩，以便检查井施工及管道安装过程中进行复核。 3沟槽开挖（包括土石方） 本工程室外污水管道管径为DN200的钢筋混凝土管道，雨水管道为 DN300的钢筋混凝土管，院内部分为机械开挖，院内最后一个检查井至市政污水井之间市政管道管线较多，采用人工开挖。平均深度在0.85~1m左右，土质较好，且多为石方，开挖的时候槽底原状地基土不得扰动，机械开挖时槽底预留200～300mm土层由人工开挖至设计高程，夯实整平，石方超挖的部分采用砂或细土回填，沟底整平夯实，然后按设计标高铺混凝土垫层，敷设管道。 本设计为给出沟槽开挖宽度，按下式进行沟槽开挖 B＝D0＋2(b1＋b2)公式一 式中B——管道沟槽底部的开挖宽度(mm)； D0——管外径(mm)； b1——管道一侧的工作面宽度(mm)，可按下表选取； b2——有支撑要求时，管道一侧的支撑厚度，可取150～200mm； 管道一侧的工作面宽度 管道的外径D0管道一侧的工作面宽度b1(mm) 混凝土类管道金属类管道、化学建材管道 D0≤500刚性接口400300
精心整理玉田县城集中供水工程（一期） 施 工 组
目录 一、工程概况 二、编制依据 三、施工组织及施工现场平面布置 四、资源配置和控制 五、主要施工方法及技术措施 六、 七、 八、 九、 一、 1 2 3 4 安装D429×6钢管102米。 安装DN600球墨铸铁管186米。 安装DN400球墨铸铁管972米。 安装DN300球墨铸铁管518米。 安装DN250球墨铸铁管260米。 安装DN600蝶阀及伸缩节2个。
安装DN400蝶阀及伸缩节2个。 安装DN300法兰闸6个。 安装DN50放气阀6个。 安装DN600柔口4个。 安装DN400柔口2个。 5、材质：采用水泥砂浆衬里胶圈接口的球墨铸铁管和管件。 6、铺设方式：本工程均采用直埋铺设方式，管顶敷土1.0-1.2m。 7 》 本工程成立项目经理部，项目经理部由项目经理、施工负责人、技术负责人、物资负责人、安全负责人、质检负责人组成，项目经理部下设项目组。项目组由项目负责人、施工员、质检员、材料员、测量员、安全员组成，上述人员均经过专业培训，且持有上岗证。 其职能分工见项目质量管理体系图，上述人员均应明确职责及权限。 1、项目负责人：
①、单位工程的组织者和领导者，对工程质量、进度、安全，负有直接责任。 ②、负责对施工人员进行质量方针的教育，贯彻执行国家和企业有关标准，执行施工组织设计，建立工程项目质量管理体系。 ③、合理安排施工质量与施工进度的关系，确保工程质量。 ④、负责施工现场的图纸会审和技术交底工作。 ⑤、执行集团公司质量管理体系文件。定期向公司有关部门报告工程进度及对质量、成本、安全等工作进行管理的情况。 2 3 ⑤、参加对不合格品的处置并负责监督整改，对违反操作规程和忽视质量的做法有权制止或责令返修、返工或停工。 ⑥、负责本项目部贯标文件资料的管理。执行公司质量管理体系文件。 4、测量员 ①、必须使用经检验合格并在有效期内的测量仪器。 ②、了解设计意图，现场情况和施工组织设计进度计划测量依据，负责工程测
一、土方工程 本工程的土方工程施工主要包括：①土方开挖②土方回填（包括管侧及管顶两部分）。由于此工程位于宽阔的马路边，施工机械进入现场比较方便。 1、土方工程平衡调配 调配原则上能进行填筑的土方，尽量考虑挖填结合加以利用，减少土方的外调量。 （1）土方开挖时，土方沿开挖线就近堆放。 （2）机械开挖优先选择适合回填要求的堆放在回填土堆土区，再将多余运至弃土区。 （3）土方开挖边坡 按1:0.5开挖下口工作面每边留0.2m。 2、土方开挖 本工程采用1.0m3反铲挖掘机挖土，装载机、自卸汽车等土方机械。为保证工期,施工现场的机械设备根据施工方案，结合现场实际情况，由专人负责及时调度，最大限度地使施工机械处在满负荷工作。 （1）土方开挖边坡1:0.5。 （2）基坑尺寸应根据施工方案决定，按基底的设计尺寸并留足够的肥槽，以便设置排水沟，支撑及必要的工作面。在开挖前按测量中心线放出开挖边线及基坑底界线。弃土位置高度尽量
不超过1.5m。 （3）在采用机械开挖沟槽时应遵守下列规定： ①开工前应进行地下建筑物和其它已有管线的调查。 ②机械开挖基坑时，基底以上至少保留20cm不挖。采用人工清理至槽底。 ③挖土机工作或行走时，应注意架空线路，不得在架空输电线路下工作。如在高低压架空线路一侧工作时，垂直及水平安全距离均不应小于下表的规定。 挖土机械与架空线的安全距离 ④在基槽挖土过程中应在随时注意土质变化情况，地下水情和标高等的变化，经常检查。如发现异常应及时记录与有关部门联系；如发现文物、地下管线就妥善保护，待有关单位处理后，方允许继续施工。
⑤基槽开挖质量应符合下列规定： 不扰动自然地基，地基处理符合设计要求。 槽壁平整，边坡坡度符合施工设计规定。 槽底高程允许偏差0-30mm。 3、土方回填 根据工程特点及实际情况，对堆放在回填区域的回填土做试验，选择最优含水量，确定铺层厚度和压实遍数，以及有关技术参数。 施工程序：首先清除回填区及取土区的积水、杂物，由回填区最深部分开始，分层铺设、碾压。现场配备专职技术人员，测定压实后的干容量，检验其压实系统，和压实范围符合设计要求后，再填上层土，并按规定现场取样报请监理工程师验收。 土方回填采用铲运机运土，推平、碾压，局部(机械作业不具备条件的)采用人工配合找平、蛙式打夯机夯实。 为保证回填土的质量，必须做好以下几点： (1)土方回填前清除原地面草皮、树根、建筑垃圾等杂物，并将填土表面碾压密实，报监理工程师验收合格后，方可进行墙后回填； (2)采用符合要求的土源作为回填土料，其含水率应控制在最优含水率，具体办法是采用翻松、洒水、凉晒等措施。铺土厚度与土块粒径不得大于规范和试验要求。分段回填时，各段之间设定标志，以防漏压、欠压。上下层分段位置搭接应错缝；
1、给水管道施工工序 2.1.1 施工前要复测准备接入的管线的位置和高程，与设计高程无矛盾时方可进行施工。施工中执行二级测量复核制度，定期检查，做好施工的原始记录，及时进行竣工测量。 开槽前要认真调查了解交叉口的现状管线及其他障碍物，以便开挖时采取妥善加固保护措施。 2.1.2 机械开槽，槽底预留20cm，由人工清理槽底，确保槽底原土不受扰动。 2.1.3 开槽坡度为1：0.25（当深＞2.5m时，拔台宽度为0.50m），若遇土质不好，坡度要放大，如位置受限，采用支护防止塌槽，开槽断面按设计要求执行。 2.1.4 开槽后，在铺设基础之前应约请有关人员包括设计、监理、甲方验槽，合格后方可进行下道工序。 2.1.5 槽底经验收合格后，采用1：9水泥石屑铺设基础，水泥石屑基础应洒水夯实（夯三遍）以确保密实。 2.2 管道施工 2.2.1 采用DN200HDPE管材，管道接口采用焊接的形式连接，管道的施工应该严格按照《给水排水管道工程施工及验收规范》GB50268-97要求施工。 2.2.2 管材及配件的性能要求： 2.2.2.1施工所使用的管材，管件应分别符合相应〈〈给水用PE管〉〉GB13663-2001的要求，管道上所使用的阀门和管件，其压力等级不应低于管道工作压力的1.5倍。材料进场后及下管前要对管材及附件进行检验，包括文字证明及实物的检查。
2.2.3 管材及配件的运输和存放 2.2. 3.1 管材在运输、装卸及堆放过程中严禁抛扔或激烈碰撞，应避阳光爆晒。 2.3.3.2 PE管管材、配件堆放时，应放平垫实，堆放高度不宜超过1.5米。 2.3.4 管道的铺设应在沟底标高和管道基础质量检查合格后进行进行，再铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。 2.2.4 管材吊运与下管： 2.2.4.1 管材在吊运及放入沟内时，应应采用可靠的软带吊具，平稳下沟，不得与沟壁或沟底剧烈碰撞。 2.2.4.2 每天下班前及时封堵，防止被水浸泡。 2.3 PE管接口施工热熔对接连接2. 3.1热熔对接连接是将电加热板插入两管材接口之间，对管材的连接面加热，当两管材的连接面加热到熔融状态时，抽出加热板，施加一定压力，使之形成均匀一致的凸缘，待冷却后即熔接牢固。是通过热熔对接焊机进行操作的。 2.3.2热熔对接连接一般分为五个阶段；预热阶段、吸热阶段、加热板取出阶段、对接阶段、冷却阶段。加热温度和各个阶段所需要的压力及时间应符合热熔连接机具生产厂和管材、管件生产厂的规定。 注：热熔对接焊接时，要求管材或管件应具有相同熔融参数，且最好应具备相同的SDR值。另外，采用不同厂家的管件时，必须选择合理的与之相匹配的焊机才能取得最佳的焊接效果。 2.3.3管道连接时，其熔融、对接、加压、冷却等工序所需要的时间，必须按工艺规定，用秒表计时。 2.3.4在保压冷却期间不得移动连接件或在连接件上施加外力。 2.3.5热熔对接连接的施工过程和操作工艺如下： （1）施工过程： A、将待连接管材置于焊机夹具上并夹紧； B、清洁管材待连接端并铣削连接面； C、校直两对接件，使其错位量不大于壁厚的10%；
