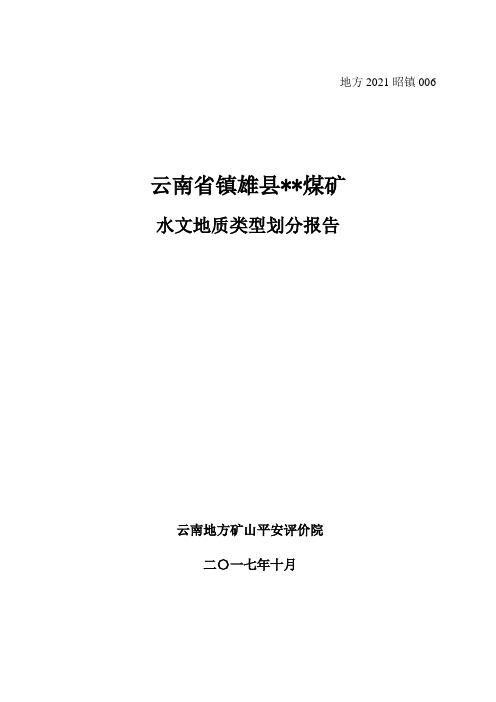

地点2017昭镇006
云南省镇雄县**煤矿
水文地质类型划分报告
云南地点矿山安全评价院二〇一七年十月
云南省镇雄县**煤矿
水文地质类型划分报告
野外作业：
报告编写：
报告校核：
报告审查：
法人代表：
报告提交单位：云南省镇雄县**煤矿
报告编制单位：云南地点矿山安全评价院报告编制日期：二0一七年十月
**煤矿水文地质类型划分报告
编审人员名单
审核人员名单
编写人员名单
第一章前言 (1)
第一节任务的由来 (1)
第二节野外工作概况及任务完成情况 (1)
第三节方案编制的依据 (2)
第二章矿区概况 (4)
第一节位置交通 (4)
第二节矿区概况 (5)
第二节自然地理及经济概况 (5)
第三节以往地质工作概况 (6)
第四节矿山生产开采情况 (8)
第五节矿井排水设施能力现状 (8)
第三章矿区地质特征 (11)
第一节矿区地质 (11)
第二节矿区水文地质 (14)
第四章瞬变工作方法及技术 (24)
第一节测地工作 (24)
第二节物性工作 (24)
第三节瞬变工作 (25)
第四节精度评述 (28)
第五节资料整理 (29)
第五章................................. 瞬变电磁异常推断解释
30
第一节异常圈定 (30)
第二节异常分类 (31)
第三节异常特征及推断解释 (31)
第六章............................. 水患预测区的划分及其分布43
第一节水患区 (43)
第二节水患区危险性程度的划分 (43)
第三节该矿区不同程度水患预测区的分布 (44)
第七章矿井开采受水害阻碍程度和防治水工作难易程度评价.. 51第一节矿井开采受水害阻碍程度的评价 (51)
第二节防治水工作难易程度的评价 (56)
第八章矿井水文地质类型的划分及对防治水 (59)
工作的建议 (59)
第一节矿井水文地质类型的划分 (59)
第二节防治水工作的措施及建议 (63)
第一章前言
第一节任务的由来
近年来，各地都有煤矿透水事故不断发生，给矿山安全生产和企业财产造成巨大损失，一些矿难事故伤亡人员较多，造成了极大的社会阻碍，引起各地政府部门和矿山业主的高度重视。发生透水事故的重要缘故是对矿区地下水富集情况及地下岩溶水道分布特征不了解，没有及时做好预防措施。因此，初步查明矿区范围内地下水富集情况及地下岩溶水道分布情况，能够为矿山预防水患制定相应措施，也为治理部门提供参考依据。
基于上述缘故，云南省昭通市镇雄县**煤矿托付我单位在其矿区范围内开展物探测量工作，并依照实测成果编制水文地质类型划分报告。
第二节野外工作概况及任务完成情况
同意任务后，我单位于2015年9月20日组织人员进行现场踏勘、收集资料等工作。依照目的任务和矿区实际情况，实施瞬变电磁测量
工作，于2015年9月26日完成野外工作后转入室内资料整理及报告编制。
本次工作完成的实物工作量要紧有：
1、采纳中海达RTK系列高精度GPS及其配套设施定点布设物探剖面18条，观测点432个；
2、实测瞬变电磁测深剖面18条，观测点432个；
3、绘制矿区18条测线的视电阻率断面图；
4、绘制了地表以下5个深度的视电阻率平面切片图，
5、编制云南省镇雄县**煤矿充水性图1幅；
6、隐蔽致灾因素综合成果图1张；
7、编制《云南省镇雄县**煤矿水文地质类型划分报告》1份。
完成工作内容及工作量满足方案编制的要求，各项工作均符合相
关规
范规程要求。本次工作的程序如下：
第三节方案编制的依据
一规范和标准
1、《地面瞬变电磁法技术规程》（DZ/T 0187-1997）；
2、《物化探工程测量规范》（DZ∕T 0153-1995）；
3、《地球物理勘察图图式图例及用色标准》（DZ∕T0072-1993）；
4、《煤矿防治水规定》（国家安全生产监督治理总局2009.09.21）；
5、《建筑物、水体、铁路及要紧井巷煤柱留设与压煤开采规程》
（煤炭工业出版社，2000）；
6、《地点煤矿有用手册》(地质出版社，1989年)；
7、《工程地质手册》（第二版）；
8、《水文地质勘察规范》(GB50027-2001)；
二技术资料
1、《煤矿资源储量核实报告》（云南华鹏爱地资源勘查有限公司，2011年10月）；
2、《煤矿矿产资源开发利用方案》（云南地点煤矿设计研究院，2012年3月）；
3、云南省镇雄县**煤矿地形地质图等（云南省镇雄县**煤矿2015.4提供）
3、其它。
0引言 矿床水文地质勘查类型划分是进行矿床水文地质勘查的重要环节，是确定勘查对象、选择勘查手段、进行工程部署、做好和优化勘查设计的主要依据。 随着社会经济的发展，资源开发的纵深开发，矿床水文地质条件，特别是煤矿床水文地质条件发生了重大变化，如华北型煤田下组煤不仅面临着底板奥灰水的威胁，其顶板含水层（特别是上组煤采空区）也是其主要威胁；再者由于历史原因，上组煤开采也存在周边老空水的威胁等等。因而，现行的矿床水文地质勘查类型不能完全反映新出现的种种矿床水文地质条件。 1矿床水文地质勘查类型划分现状 目前有关矿床水文地质勘查类型的划分主要有 两个版本，一个是《矿区水文地质工程地质勘探规范》(GB 12719-91)，另一个是《煤、泥炭地质勘查规范》(DZ ／T 0215-2002)。两者基本相同，类根据直接充水含水层含水空间特征（矿床主要充水含水层的容水空间特征）分为三类：孔隙充水矿床、裂隙充水矿床、岩溶充水矿床；只是岩溶充水矿床的亚类上有所区别，前者按岩溶形态分三个亚类：以溶蚀裂隙为主的岩溶充水矿床、以溶洞为主的岩溶充水矿床和以暗河为主的岩溶充水矿床；后者按充水方式分为二个亚类：顶板进水为主的岩溶充水矿床和底板进水为主的岩溶充水矿床。两者均根据水文地质条件复杂程度分为三型：第一型水文地质条件简单的矿床、第二型水文地质条件中等的矿床和第三型水文地质条件复杂的矿床；但在水文地质条件复杂程度判别上不一样，前者为多因素定性判别，后者以单位涌水量定量判别。 2矿床水文地质条件出现的新问题 2.1第四类充水水源 水体一般分为地下水和地表水。地表水主要为 作者简介：傅耀军（1959—），男，教授级高工，从事水文地质、工程地 质和环境地质研究。 收稿日期：2011-07-27责任编辑：樊小舟 矿床水文地质勘查类型划分探讨 傅耀军，方向清 （中国煤炭地质总局水文地质局，河北邯郸056004） 摘要：矿床水文地质勘查类型划分是进行矿床水文地质勘查重要环节，是做好和优化勘查设计的主要依据。根据我国煤炭矿山经过几十年的开采，特别是近十几年来大规模开采，煤矿水文地质条件发生了较大变化，现行规范划分方案在实际应用中不基础上，结合《煤矿防治水规定》，提出了矿床水文地质勘查类型划分的新方案：类分孔隙充水矿床、裂隙充水矿床、岩溶充水矿床、老空水充水矿床、地表水充水矿床和复合式充水矿床6个；亚类分顶板充水、底板充分水、周边充水和组合式充水4个；型分水文地质条件简单、中等、复杂和极复杂4个。关键词：矿床水文地质；勘查类型；探讨中图分类号：P641.4 文献标识码：A A Discussion on Mine Hydrogeological Exploration Type Classification Fu Yaojun,Fang Xiangqing (Hydrogeological Exploration Bureau,CNACG,Handan,Hebei 056004) Abstract:The classification of hydrogeological exploration types is a major link in mine hydrogeological exploration and the main basis of exploration design optimization.On the basis of the country's coal mining after decades,especially large scale mining in the past 10-odd years,significant changes have been happened in mine hydrogeological conditions,on the basis of currently available classification criterion in practice,combined with "Coalmine Water Control Stipulations",a new scheme to classify mine hydrogeological exploration type put forward.The classification in the scheme includes six categories:pore,fissure,karst,gob,surface water and compound water filling mines;four subcategories:roof,floor,peripheral and composite water filling paths;and four hydrogeological condition types:simple,medium,complex and extremely complex.Keywords:mine hydrogeology;exploration type ；discussion 中国煤炭地质 COAL GEOLOGY OF CHINA Vol．23No．09Sep ．2011 第23卷9期2011年9月 文章编号：1674－1803（2011）09－0032－02 doi ：10.3969/j.issn.1674-1803.2011.09.08
水文地质类型划分报告 单位: 宜丰县新庄邓家煤矿 日期：二0一四年二月
宜丰县新庄邓家煤矿水文地质类型划分报告 一、概述 宜丰县新庄邓家煤矿位于宜丰县城（新昌镇）方位76°、直距离31公里处，属新庄镇邓家行政村管辖。北东距新庄镇3公里。矿区中心地理坐标为东经115°02′59.5″；北纬28°26′7.5″。矿区范围由10个拐点圈定，矿区面积0.2278㎞2，开采深度+30～-380m 标高。 本区属于山地丘陵地带，冲沟发育，矿区最高海拔标高+94.30米，最低海拔标高+70米左右，相对高差20米。区内水系不发育，仅矿区南部邓家水塘一口，容量3000m3，无其它地表水体。矿区水量受季节影响，属于亚热带气候，水量充沛，年平均降水量为1616～2239毫米，蒸发量为1286～1520毫米，四季分明，年平均气温17～18摄氏度。 二、煤矿水文地质 1、含水层 （1）第四系松散沉积物中的孔隙潜水含水层 本区第四系松散沉积物中含弱孔隙潜水，据邻区陈家1#、6#民井抽出结果：其流量（Q）为0.044～0.059L/s，单位涌水量为0.021～0.08L/s，为一弱含水层，接受大气降水补给，其富水性随季节变化。
（2）含煤地层风化裂隙含水层 本区含煤地层（安源组下含煤段）风化裂隙发育深度为20-30m，含风化裂隙水，接受大气降水孔隙潜水补给，其富水性随季节变化，在雨季矿坑涌水量明显增大。 （3）长兴灰岩岩溶裂隙含水层 该含水层主要分布在矿区北部边界以外，长兴灰岩岩溶裂隙十分发育，富含岩溶裂隙水及溶洞水，接受大气降水补给及孔隙潜水补给，在低洼沟谷以上升泉方式排泄。 据地质勘探资料，其水1孔抽水结果：当S（降深）值为28.82m 时，流量(Q)0.0192L/s,单位涌水量（q）0.000667 L/s.m，渗透系数（Kep）为0.00169m/昼夜，该含水层为一补给来源广泛的重要含水层。 （4）老窑积水 矿区范围内有较多的老窑分布。因开采年代甚久，其开采深度及规模无从查考。依据井巷工程揭露情况，以往老窑采深度一般为60m～80m，老窑采空区聚集了大量地下水，是本区矿坑充水的主要来源，矿井在开拓过程中应严加防患。 2、隔水层 本区安源组含煤段为浅灰色粉砂岩、细砂岩及泥岩组成，岩性均一，风化裂隙不甚发育，除浅部含弱风化裂隙水外，脱离风化带后，含水微弱，厚度约300m，可视为一相对隔水层。 3、各含水层的水力联系
神东天隆公司霍洛湾煤矿水文地质条分类报告 神东天隆煤炭集团公司 二〇一〇年八月九日
神东天隆煤炭集团霍洛湾煤矿水文地质条分类报告 编制:原保才 审核： 矿总工程师: 神东天隆煤炭集团公司 二〇一〇年八月九日
目录 一矿井及井田概况 (1) （一）矿井及井田基本情况 (1) （二）位置、交通 (1) （三）地形地貌 (2) （四）气象、水文 (3) （五）地震 (4) （六）矿井排水能力状况 (4) 二以往地质及水文地质工作评述 (5) （一）以往地质及水文地质工作 (5) （二）以往地质及水文地质工作成果评述 (6) 三地质概况 (8) （一）地层 (8) （二）可采煤层 (9) （三）构造 (11) （四）岩浆岩 (11) 四区域水文地质 (12) 五矿井水文地质 (12) （一）地层含（隔）水层 (12) （二）矿井充水条件 (13) （三）井田及周边地区老窑积水分布情况 (14) （四）矿井充水状况 (14) 六矿井开采受水害影响程度和防治水工作难易程度的评价 (16) （一）矿井开采受水害影响程度的评价 (16) （二）矿井开采受水害影响程度的评价 (16) 七矿井水文地质类型的划分及防治水工作的建议 (17) （一）矿井水文地质类型的划分 (17) （二）防治水工作的建议 (18)
附图： 1、霍洛湾煤矿地形地质及水文地质图 1：5000 2、霍洛湾煤矿矿井充水性图 1：5000 3、矿井综合水文地质柱状图 1：2000
一矿井及井田概况 （一）矿井及井田基本情况 由西安煤炭设计研究院编制完成的《华能精煤公司神府东胜煤田矿区总体设计（修改）》中将霍洛湾井田划归伊金霍洛旗地方开采，该总体设计于1990年6月经能源部审查同意，据此，杭州煤炭设计研究院于同年12月完成霍洛湾煤矿矿井初步设计，设计该矿生产能力为30万t／年，预留发展60万t的能力。矿井于1992年5月开始正式建设，后霍洛湾煤矿又委托杭州煤炭设计研究院编制该矿由30万t／年改扩建为120万t／年能力的可行性研究报告，该改扩建可行性报告由杭州煤矿设计研究院于1993年6月编制成，并经伊金霍洛旗政府，华能精煤公司，东胜公司审查同意。据此，矿井进行改扩建，2008年霍洛湾煤矿改扩建为270万t／年，2009年通过国家相关部门验收。 矿井采用三条斜井开拓，一个水平单层布置，分为四个盘区：设计为走向长壁法和倾斜长壁法采煤, 中央并列式通风，以胶带运输为主，辅以绞车提升与矿车运输。 （二）位置、交通 一、位置 霍洛湾煤矿位于内蒙古自治区鄂尔多斯市伊金霍洛旗的东南，东胜煤田补连区之东北部，距伊金霍洛旗约35km，属布尔台乡所辖。井田北与寸草塔一号井田相接，南至呼和乌素沟南岸，东邻乌兰木伦河，西以纵坐标Y=3742310为界，井田东西宽约3.5 km，南北长约4.1 km，面积约13 km2，其地理坐标为：东经：110°04′27″-110°07′20″ 北纬：39°23′16″-39°25′48″ 根据内蒙古自治区国土资源厅二OO一年九月十日颁发的神华集团神府东胜煤炭有限责任公司霍洛湾煤矿采矿许可证，（证号：150000140506），煤矿开采范围由9个拐点圈定，标高在1035-1163m之间。拐点坐标见表1-1：
松滋市松鹰矿山有限责任公司英子尖水泥配料用矿水文地质类型划分报告 编制单位：松滋市松鹰矿山有限责任公司 编制时间：2014年9月6日
目录 一、矿井及井田概况 (3) (一) 矿井及井田基本情况 (3) (二) 位臵、交通 (4) (三) 地形地貌 (5) (四) 气象、水文 (5) (五) 地震 (6) (六) 矿井排水设施能力现状 (6) 二、以往地质和水文地质工作评述 (7) (一) 地质勘探各阶段(预查、普查、详查)的地质和水文地质工作成果评述 (7) (二) 矿区地震勘探及其他物探工作评述。 (8) (三) 矿井生产建设时期的水文地质补充勘探、试验、研究资料或专门报告评述 (8) 三、地质概况 (9) (一) 地层 (9) (二) 构造 (13) (三) 岩浆岩 (13) 四、区域水文地质 (14) 五、矿井水文地质 (16) (一) 井田边界及其水力性质 (16) (二) 含水层 (16) (三) 隔水层 (18) (四) 矿井充水条件 (18) (五) 矿井充水状况 (19) 六、对矿井开采受水害影响影响程度和防治水工作难易程度的评价 (20) (一) 对矿井开采受水害影响程度的评价 (20) (二) 对矿井防治水工作难易程度的评价 (20) 七、矿井水文地质类型的划分及对防治水工作的建议 (21) (一) 矿井水文地质类型的划分 (21) (二) 对防治水工作的建议 (23)
英子尖水泥配料用矿水文地质类型划分报告 一、矿井及井田概况 (一)矿井及井田基本情况 松滋市松鹰矿山有限责任公司英子尖水泥配料用矿改扩建2009年11月由湖北盛源矿山设计有限公司设计，设计年生产能力6万吨。铁矿采用井工平硐上下山方式开拓，浅孔留矿法开采；炭质岩矿采用公路运输开拓，水平台阶露天开采。矿井分3个采区开采，采用分列式通风方式，设计生产水平1个，目前开采水平标高为+367m。矿井开采范围长约3.40km，宽约1.15km，矿权范围内开采标高+650~+250m，开采面积约3.9069 km2，共有4个拐点坐标(见下表)。 英子尖水泥配料用矿权拐点坐标表 矿区水泥配料用铁矿为赤铁矿，赋存于泥盆系写经寺组底部，呈单斜层状产出，产状340°～10°，倾角一般为50°左右。层位稳定，铁矿体沿走向连续出露约2600米以上，目前沿倾向控制深度200米左右。矿体呈层状及似层状产出，分布连续，厚
重庆市南川区东胜煤矿有限公司矿井水文地质类型划分报告 矿长: 总工程师: 地测副总: 编制人: 编制单位：东胜煤矿地测防治水科修编日期：二0—八年五月
重庆市南川区东胜煤矿有限公司矿井水文地质类型划分报告
目录 1 概述 (1) 1.1 目的及任务 (1) 1.2 编制依据及技术标准 (1) 1.3 矿井水文地质类型 (2) 2 矿井及井田概况 (2) 2.1 井田概况 (2) 2.2 位置与交通 (3) 2.3 地形、地貌 (4) 2.4 气象、水文 (5) 2.5 地震 (5) 2.6 矿区范围及相邻矿井分布情况 (5) 2.7 矿井排水设施能力现状 (8) 3 以往地质和水文地质工作评述 (9) 3.1 不同勘探阶段地质和水文地质工作成果评述 (9) 3.2 矿井地质及水文地质工作 (9) 4 地质概况 (12) 4.1 区域地质构造 (12) 4.2 井田地层及地质构造 (12) 4.3 煤层及煤质 (16) 4.4 区域水文地质简述 (16) 5 矿井水文地质 (17) 5.1 矿井水文地质概况 (17) 5.2 最低侵蚀基准面 (17)
5.3 井田周边及其水力性质 (17) 5.4 含、隔水层 (18) 5.5 矿区构造带富水性及导水性 (19) 5.6 矿井充水条件 (19) 5.7 矿区老窑水分布情况 (20) 5.8 矿井充水状况 (21) 6 对矿井开采受水害影响程度和防治水工作难易程度的评价 (22) 6.1 对矿井开采受水害影响程度的评价 (22) 6.2 对矿井防治水工作难易程度的评价 (22) 7 矿井水文地质类型的划分及对防治水工作的建议 (24) 7.1 矿井水文地质类型的划分 (24) 7.2 对矿井防治水工作的建议 (26)
平煤股份七矿 矿井水文地质类型划分报告 1、矿井及井田概况 1.1矿井及井田基本情况 1.1.1 一水平生产建设概况 矿井由原武汉煤矿设计院设计，于1957年12月破土兴建，原平顶山矿务局建井三处施工，1959年8月简易投产，1964年进行了调整配套，矿井设计年生产能力90万t，生产期26年。一对立井，开拓方式为立井、大巷、上下山开拓，分区压入式通风。 开采范围，北以锅底山正断层与三矿、六矿为邻，西以43勘探线东470m平行线人为划界与五矿相接。主要开采二叠系下石盒子组四3、四2（戊8、戊9-10）两个煤层，开采标高-50m，开采深度55m～240m。该水平于1985年3月全部回采结束。 1.1.2二水平生产建设情况 1972年由原平顶山矿务局设计处设计，设计年生产能力90万t。1973年11月10日动工，在一水平井筒延伸的基础上，新开一立井，井底标高-160m。仍以主井、大巷、上下山开拓，分区压入式通风。1978年进行环节改造，井下主要运输系统由矿车运输改为皮带运输，增加600t井底缓冲煤仓及上仓皮带巷和集中皮带运输巷，1980年7月15日竣工。1984年10月，矿井又进行了扩建，新增采区一个，自此，矿井设计年生产能力由90万t提高到120万，1987年底建成
投产，先期主要开发二（己）煤段煤层；2002年5月开始开发一（庚） 煤段煤层，2003年7月，完成庚二采区上山石门、轨道与运输上山及运输和通风系统，2003年11月首采工作面（庚20-22110）回采，开采一5（庚20）煤层。截止2009年底，二2、二1（己15、己16-17）煤层已基本回采结束，主采区集中开采一5（庚20）煤层。 开采范围，北部以锅底山正断层与三矿、六矿为邻，西部以43勘探线东200m平行线人为边界与五矿相接。二叠系山西组二2和二 （己15和己16-17）煤层及石炭系太原组一5（庚20）煤层，开采深度1 65～530m。 1.2位置及交通 1.2.1位置 矿井位于平顶山矿区西南侧，地理位置：东经113°13′31.5″至113°16′56.5″，北纬33°44′30″至33°45′25″。北部以锅底山正断层为自然边界与三矿、六矿相接，南部和东部至一（庚）煤段煤层露头，西以43勘探线东200m平行线为界与五矿相连。东西走向长5.2km，南北倾向宽1.5Km，面积约8.17km2。确切边界以2006年8月河南省国土资源厅发放的采矿许可证划定的范围为准，见表1-1.
铁北矿矿井水文地质类型划分报告 一、矿井及井田概况 1、井田概况 铁北矿由哈尔滨煤矿设计院设计，大雁矿务局和扎赉诺尔矿务局的矿建处、建安处施工。1983年12月20日开工，1991年8月21日正式移交生产，设计能力150万吨。2005年产煤142万吨。斜立井混合开拓，多水平上下山开采。现开采Ⅱ2a煤层，有一个综放工作面，目前铁北矿已达到矿井设计生产能力，剩余服务年限152年。采煤方法为走向长臂倾斜分层采煤，全部垮落法管理顶板。主井采用带宽（1.2m）钢绳芯胶带输送机提升，提升能力1.87Mt/a。 2、位置与交通 扎赉诺尔煤业有限责任公司(以下简称扎煤公司)铁北煤矿位于满洲里市扎赉诺尔含煤盆地西翼北部，开采伊敏组和大磨拐河组的Ⅱ、Ⅲ、Ⅳ煤层群。行政区划隶属内蒙古自治区满洲里市扎赉诺尔区管辖。 地理坐标: 东经：117°44′01 ″-117°49′58″ 北纬：49°25′38 ″-49°28′45″ 2001年12月21日内蒙古自治区国土资源厅发放采矿许可证（证号1500000140167），采矿权人为扎赉诺尔矿务局，经济类型为国有，矿山名称为扎赉诺尔矿务局铁北煤矿，有效期限2001年12月至2031年12月，生产规模150万吨/年。矿区面积21.8111平方公里，其拐点坐标为： 点号X Y 69、5483325.00 39557635.00
68、5480165.00 39560380.00 71、5477535.00 39556800.00 72、5478745.00 39555387.00 59、5477970.00 39554848.00 61、5478493.00 39554230.00 67、5480090.00 39553202.00 开采深度+544.5米至+100米标高 矿区西距满洲里市29公里，东距海拉尔区160公里，滨洲铁路及301国道横贯井田南侧，矿区专用铁路与滨洲铁路相连，至各旗（县）市均有公路相通，交通较为方便。见交通位置图。
矿井水文地质类型划分及基础资料第^一条公司水文地质类型划分依据表2-1进行 表2-1矿井水文地质类型
注：1.单位涌水量以井田主要充水含水层中有代表性的为准 2 在单位涌水量q，矿井涌水量Q i、Q2和矿井突水量Q3中，以最大值作为分类依据。 3 同一井田煤层较多，且水文地质条件变化较大时，应当分煤层进行矿井水文地质类型划分。 4 按分类依据就高不就低的原则，确定矿井水文地质类型。 第十二条公司对本单位的水文地质情况进行研究，编制矿井水 文地质类型划分报告，并确定本单位的矿井水文地质类型。矿井水文地质类型划分报告，由煤矿总工程师负责组织审定。 第十三条公司水文地质类型每3年进行重新确定。当发生重大突水事故后，矿井应在1年内重新确定本单位的水文地质类型。 第十四条公司应编制井田地质报告、建井设计和建井地质报告。
井田地质报告、建井设计和建井地质报告应当有相应的防治水内容第十五条公司按照规定编制下列防治水图件： （一）矿井充水性图； （二）矿井涌水量与各种相关因素动态曲线图； （三）矿井综合水文地质图； （四）矿井综合水文地质柱状图； （五）矿井水文地质剖面图。 其他有关防治水图件由矿井根据实际需要编制。 公司建立数字化图件，内容真实可靠，并每半年对图纸内容进行修正完善。 公司水文地质主要图件内容及要求按照煤矿防治水规定执行。 第十六条公司建立下列防治水基础台账： （一）矿井涌水量观测成果台账； （二）气象资料台账； （三）地表水文观测成果台账； （四）钻孔水位、井泉动态观测成果及河流渗漏台账； （五）抽（放）水试验成果台账； （六）矿井突水点台账； （七）井田地质钻孔综合成果台账； （八）井下水文地质钻孔成果台账； （九）水质分析成果台账； （十）水源水质受污染观测资料台账； （十一）水源井（孔）资料台账； （十二）封孔不良钻孔资料台账； （十三）矿井和周边煤矿采空区相关资料台账；
昭通市昭阳区 希望煤矿水文地质类型划分报告 昭阳区希望煤矿 二0一二年二月
摘要 云南省昭阳区希望煤矿是“六证”齐全的合法矿井。于2007年6月重新获得了新的采矿许可证。采矿许可证基本情况：矿山名称：昭通市昭阳区希望煤矿；证号：C5300002011071140116342；生产规模：6.00万t/a；面积0.7524km2；开采标高：2900m～2380m；有效期：20011年9月～2016年7月。 希望煤矿位于昭通市昭阳区东北20°方位，直线距离10km处。隶属于昭阳区靖安乡管辖。矿权区东西长约1.00 km，南北宽约0.75km，面积0.7524km2。距昆明市381km，有昭阳区至大关县城的公路在矿区北部经过，矿区距昭通市约40km，距昭通火车站约50㎞，交通较方便。 本区构造位置处于白沙背斜的东翼，五寨向斜的西翼南段。总体为一个单斜构造，地层倾向95°～150°，倾角10°～48°，一般为15°～25°。矿区水文地质类型属裂隙、岩溶含水层充水为主的简单型；区内褶曲不明显，断层稀少，对本区煤层都有不同程度的影响，控制本区构造的断层主要是F1、F4断层。矿区构造类型确定为中等类型。据调查该区煤层未发生过自燃现象、爆炸现象。且矿区煤层不易自燃、煤尘不易发生爆炸，瓦斯含量为低瓦斯矿区，矿区地质环境条件应属简单类。
一概况 1.1 目的任务 其主要任务是：基本查明矿区水文地质条件，分析矿床充水因素，预测矿井涌水量。确定水文地质类型，为矿井水患防治提供依据。 1.2 位置和交通 1、位置 希望煤矿位于昭通市昭阳区20°方向，直线距离10km处。隶属于昭阳区靖安乡管辖。矿区范围呈东西向展布，矿权区东西长约1.00 km，南北宽约0.75km，面积0.7524km2。 地理坐标：东经103°47′47″～103°48′28″ 北纬 27°32′17″～27°32′45″ 希望煤矿矿区范围拐点坐标见表1-2-1。 希望煤矿矿区范围拐点坐标表： 表1-2-1
附录一矿井水文地质主要图件内容及要求 一、矿井充水性图 矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。一般采用采掘工程平面图作底图进行编制，比例尺为1/2000-1/5000，主要内容有： 1.各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征。 2.古井、废弃井巷、采空区、老硐等的积水范围和积水量。 3.井下防水闸门、水闸墙、放水孔、防隔水煤（岩）柱、泵房、水仓、水泵台数及能力。 4.井下输水路线。 5.井下涌水量观测站（点）的位置。 6.其他。 矿井充水性图应当随采掘工程的进展定期补充填绘。 二、矿井涌水量与各种相关因素动态曲线图 矿井涌水量与各种相关因素动态曲线是综合反映矿井充水变化规律，预测矿井涌水趋势的图件。各矿应当根据具体情况，选择不同的相关因素绘制下列几种关系曲线图： 1.矿井涌水量与降水量、地下水位关系曲线图。 2.矿井涌水量与单位走向开拓长度、单位采空面积关系
曲线图。 3.矿井涌水量与地表水补给量或水位关系曲线图。 4.矿井涌水量随开采深度变化曲线图。 三、矿井综合水文地质图 矿井综合水文地质图是反映矿井水文地质条件的图纸之一，也是进行矿井防治水工作的主要参考依据。综合水文地质图一般在井田地形地质图的基础上编制，比例尺为1/2000-1/10000。主要内容有： 1.基岩含水层露头（包括岩溶）及冲积层底部含水层（流砂、砂砾、砂礓层等）的平面分布状况。 2.地表水体，水文观测站，井、泉分布位置及陷落柱范围。 3.水文地质钻孔及其抽水试验成果。 4.基岩等高线（适用于隐伏煤田）。 5.已开采井田井下主干巷道、矿井回采范围及井下突水点资料。 6.主要含水层等水位（压）线。 7.老窑、小煤矿位置及开采范围和涌水情况。 8.有条件时，划分水文地质单元，进行水文地质分区。 四、矿井综合水文地质柱状图 矿井综合水文地质柱状图是反映含水层、隔水层及煤层之间的组合关系和含水层层数、厚度及富水性的图纸。一般采用相应比例尺随同矿井综合水文地质图一道编制。主要内容有：
哲庄煤矿水文地质类型划分报告
赫章县哲庄煤矿 矿井水文地质类型划分报告 二○一二年五月
赫章县哲庄煤矿 矿井水文地质类型划分报告 编写： 总工程师： 矿长： 二○一二年五月
目录 第一章矿井及井田概况............................... - 1 -第一节矿井及井田基本情况..................... - 1 -第二节位置、交通............................. - 1 -第三节地形地貌............................... - 3 -第四节气象、水文............................. - 3 -第五节地震................................... - 3 -第六节矿井排水设施能力现状................... - 3 -第二章以往地质及水文地质工作....................... - 5 -第一节资源勘查阶段地质和水文地质成果评述 ..... - 5 -第二节矿区物探工作评述....................... - 5 -第二节矿区水文地质工作评述................... - 5 -第三章矿区地质 .................................... - 8 -第一节地层................................... - 8 -第二节煤层................................... - 9 -第三节构造.................................. - 12 -第四节岩浆岩................................ - 13 -第四章区域水文地质特征............................ - 14 -第一节区域水文地质情况...................... - 14 -第二节含(隔)水层划分........................ - 15 -第三节地下水补、径、排特征.................. - 18 -第五章矿井水文地质 ............................... - 20 -
煤矿水文地质条件分类规范 1范围 本标准适用于生产煤矿，亦可在拟建、在建煤矿时参考使用，是煤矿水文地质条件分类的依据。 2基本要求根据煤矿水文地质条件的某一特征，结合实际情况进行分类，不同类型应具有显著的特点。 应具有普遍性和广泛的实用性。 本规范采用单一分类原则，其概念明确，能确定一个煤矿的水文地质和开采条件。3地质条件分类 具体分类方法是： ①据开采煤层及与其相关的含水层的埋藏深度进行分类； ②根据煤层开采期间的主要充水水源进行分型； ③根据煤矿的富水系数（即矿井总涌水量同产煤量之比）的大小划分其亚型； ④根据潜在的水害因素作出辅助类型的划分。 按埋藏深度分类 裸露类（I类） 煤矿的开采煤层全部处于当地侵蚀基准面以上。充水含水层中的水包括：上层滞水、潜水、无压或有压的层间水。矿井清水可依靠排水沟自流排放，一般对矿井不构成威胁。矿井涌水量主要受大气降水控制。 半裸露类（U类） 煤矿开采煤层的上部处于当地侵蚀基准面以上，而下部则处在该面以下，与煤层 开采有关的充水含水层中的水包括：上层滞水、潜水、无压或有压的层间水。侵蚀基准面以上含水层中的水基本无压，而基准面以下含水层中的水，具一定压力。矿井涌水对煤层的开采，一般均有影响，如为岩溶水涌出，则有严重影响。采用自流和机械两种排水方式。矿井涌水量受降水季节影响显著。 浅埋类（川类） 煤矿的开采煤层，全部处于当地侵蚀基准面以下，且埋深小于500m。煤系地层 的上部，一般均有第四系松散层覆盖，个别地区还有局部的第三系伏于第四系之 下。对采煤工作面而言，含水层中的水都具有一定的水头压力。矿井涌水量的大小，涌水方式，对煤层的开采皆有直接影响。矿井涌水量受降水季节的影响比较明显。 深埋类（W类） 煤矿的开采煤层，全部埋藏在当地侵蚀基准面500m以下。一般在煤系地层以上覆盖着巨厚的松散地层或岩层。煤矿的主要充水含水层是承压的砂岩裂隙水、薄层灰岩岩溶裂隙水，或古岩溶系统构成的厚层灰岩裂隙岩溶水。通常没有现代岩溶发育。煤层开采工作面的顶底板一般均承受较高的水压，未遇导水构造时，矿井涌水量可能不大，且水量稳定，基本不受降水季节的影响。 1范围 本标准适用于生产煤矿，亦可在拟建、在建煤矿时参考使用，是煤矿水文地质条件分类的依据。 2基本要求根据煤矿水文地质条件的某一特征，结合实际情况进行分类，不同类型应具有显著的特点。
安阳鑫龙煤业（集团）果园煤业有限责任公司矿井水文地质类型划分报告（宋体、32号、66%缩放） 报告编制单位：果园煤业有限责任公司 报告编制时间：二○一○年六月
安阳鑫龙煤业（集团）果园煤业有限责任公司矿井水文地质类型划分报告 报告编制单位：果园煤业有限责任公司 编制人：龙强 报告编制时间：二○一○年六月
目录 1.1、矿井及井田基本情况 (5) 1.2、位置、交通 (5) 1.3、自然地理 (6) 1.4、井田内及邻近小煤矿 (7) 1.5、地震 (8) 1.6、矿井排水设施能力现状 (9) 二、以往地质和水文地质工作 (9) 三、地质概况 (11) 3.1、井田地层 (11) 3.2、井田构造 (14) 3.3、井田岩浆岩 (14) 四、区域水文地质 (14) 五、矿井水文地质 (15) 5.1、含水层 (15) 5.2、主要隔水层 (17) 5.3、矿井充水水源 (20) 5.4、矿井充水通道 (21) 5.5、井田及周边地区老窑水分布状况 (22) 5.6、矿井充水状况 (22) 六、对矿井开采受水害影响程度和防治水工作难易程度的评价 (22) 6.1、对矿井开采受水害影响程度的评价 (22) 6.2、对矿井防治水工作难易程度的评价 (23) 七、矿井水文地质类型的划分及对防治水工作的建议 (23) 7.1、矿井水文地质类型划分 (23) 7.2、对防治水工作的建议 (24)
一、矿井及井田概况 1.1、矿井及井田基本情况 果园煤业公司原为安阳县地方国有煤矿，老井1976年建井，1978年投产；新井1990年建井，1992年投产。2004年底经安阳鑫龙煤业（集团）公司资源整合后，成立安阳鑫龙煤业（集团）果园煤业有限责任公司，现属国有控股有限责任公司。果园煤业公司原设计生产能力15wt/a，为了更合理的开发资源整合后的煤炭资源，进一步优化开发方案，使技术经济更加合理，提出了对原矿井进行技术改造，生产能力由15wt/a 改造为30wt/a。2007年11月，安阳鑫龙煤业（集团）果园煤业有限责任公司委托煤炭工业郑州设计研究有限公司编制了《安阳鑫龙煤业（集团）果园煤业有限责任公司技术改造初步设计》，设计为二斜一立开拓方式、生产水平标高-150~-725、主要开采山西组二1煤层，河南省煤炭工业管理局以豫煤规【2008】625号文批复，目前技改工程正在实施。 1.2、位置、交通 果园煤业有限责任公司位于安阳市水冶镇北关果园村，东南距安阳市25km，行政区划属安阳市水冶镇。地理坐标为东经：114°05′19″～114°06′44″，北纬36°08′20″～36°09′18″，矿区走向宽约1.32km，倾向长约1.54km，矿区面积2.0494km2。 矿区位于安阳市水冶镇西北2.5km处，水冶至岗子窑的铁路支线在矿区西北部通过，并于京广铁路干线相通。水冶至林州市、至安阳、至鹤壁
吉林省珲春矿业集团板石一矿 矿井水文地质类型划分报告 珲春矿业集团板石一矿 二〇一〇年九月
吉林省珲春矿业集团板石一矿 矿井水文地质类型划分报告 编制单位：吉林省珲春矿业集团板石一矿 单位负责人：邰彦海 总工程师：任立君 编制人：刘文军 参加编制人员：孙林忠、刘文军、裴丽岩、李在春、陈浩报告提交单位：吉林省珲春矿业集团板石一矿 编制时间： 2010年9月
目录 前言 (11) 第一章矿井及井田概况 (22) 第一节矿井及井田基本情况 (22) 第二节位置、交通 (22) 第三节地形地貌 (44) 第四节气象、水文 (44) 第五节地震 (55) 第六节矿井排水设施能力现状 (66) 第二章以往地质和水文地质工作评述 (77) 第一节预查、普查、详查、勘探阶段地质和水文地质工作成果评述77第二节矿区地震勘探及其他物探工作评述 (88) 第三节矿井建设、开拓、采掘、延伸、改扩建时期的水文地质补充勘探、试验、研究资料或专门报告评述 (1010) 第三章地质概况 (1313) 第一节地层 (1313) 第二节构造 (1818) 第三节岩浆岩 (2626) 第四章区域水文地质 (2727) 第五章矿井水文地质 (3030) 第一节井田边界及其水力性质 (3030) 第二节含水层 (3030)
第三节隔水层 (3232) 第四节矿井充水条件 (3232) 第五节井田及周边地区老窑水分布状况 (3636) 第六节矿井充水状况 (3636) 第六章对矿井开采受水害影响程度和防治水工作难易程度的评价 (3838) 第一节对矿井开采受水害影响程度的评价 (3838) 第二节对矿井防治水工作难易程度的评价 (3838) 第七章矿井水文地质类型的划分及对防治水工作的建议 (3939) 第一节矿井水文地质类型的划分 (3939) 第二节对防治水工作的建议 (4040) 结束语 (4141)
庆业煤炭有限责任公司煤矿
水文地质类型划分报 告 技术科 二o—二年十月
一、矿井及井田概况 1、矿区位置交通 2、地形地貌、气象、水文 二、以往地质工作评述 1、矿井地质工作 2、矿井水文地质条件 三、矿井地质概况 1、含水层 2、矿井水文地质条件 四、矿区水文地质条件类型的划分五、矿井防治水措施 1、防治水措施 2、防水安全煤岩柱留设 六、存在问题及建议
、矿井及井田概况 1、矿区位置交通 庆业煤炭有限责任公司位于兴安盟突泉县突泉镇东南20km 处，西南 距科右中旗白音胡硕镇45km。行政隶属突泉县溪柳乡管辖。其极值地理 坐标如下： 东经：121 ° 43 '38〃一121 ° 45 ‘ 10〃 北纬：45 ° 16 ' 02〃一45 ° 17 ‘ 33〃 矿区与突泉镇有柏油路相通，突泉镇至盟府乌兰浩特100km ，有省际大通道相通，乌兰浩特有铁路通白城、阿尔山。矿区与科右中旗白音胡硕镇有柏油路相通，白音胡硕有铁路南通通辽市，北通霍林河市，交通方便，见交通位置图（图1-1-1）。 井田对应地表为沼泽地带，无建筑物。 2、地形地貌、气象、水文 1）地形地貌 本区地处突泉河下游丘陵草原地带，位于突泉河开阔平坦的河漫滩之中。海拔标高213.42?203.80m,相对高差为9.62m左右。 2 ）水系 突泉河属季节性河流，河道浅而窄，旱季干枯，雨季有连续水流，水量不稳定。洪水期河水常溢出河道，大洪水时，突泉河洪水可漫及整个矿区的北半部。洪水流向东南，于牤牛海煤田2区、1区以南排出区外。 洪水持续时间3?10天不等，主要受降雨量控制。
121"如' 她：_ 00^ i\ rX 5■ 玛 *黑 f l 严胃d#磅X 严吨％J 0^-1 lo S' ； 122' 00* 翼 : 宝 I万宝fC— 东升:沐 M Q 35. * 「7 沁 : ) 东烷?% Sd f&a *0 厂血1躍會誕46'b龙鸟越 20* 1^1 水风爭J。捋?’ 左塔■卅阖心 觸列OK+S嘲乳化 礼\g2沁 ”235交淹河? Z! ?比 ar (&%F叽马* 型理?m杏a胡 护Ep仏'7烈tai'o ? A： ir jf 、.fj—.一?— @上隔匸"陵百F *3 " A：A 邑粵『o 窃览理心 r 1曲frv ”闻由 戶S B喪:傾g S&鞘芒遽母声\、2：；叭屮誉歸Q ylb3?*^C 新木篇.輕识R _ 121"! 30 AJ \方 也工申 V民；卜尹遐齐I /P 耳"丁辛,-L Q苦* 老T冷占0匕H ! y忑乡冲O #? g…如心厂J 讨科"1厂（腊紀峯宦** *1R r徐?衷暫 ?yj 寻nnq 白O r O < - Hi!: -_ 2 1 拧 00’ 7} V, 4? M' -IP;' , W A— 1 V4B4 A * P ■ B ?* * $ 二 曜 * 心 Z「 C、\ 入蒙古族乡 备 122' J0* 九路血及自路 邇時ft术尊握代《^井?纯 < n 4ff w# T Htft A <*it V? e> ■*-*- AM* F A * *f浙卄处時左rV丽is牧常称交通位置图
龙源期刊网 https://www.doczj.com/doc/352693934.html, 邱集煤矿勘查区水文地质条件分析 作者：张良义 来源：《城市建设理论研究》2013年第12期 摘要：研究了邱集煤矿勘探区的水文地质条件，对各含水层覆隔水层的水文地质特征进行了详细论证，通过施工钻孔水文水质情况，查明了勘察区边界的隔水、导水情况。 关键词：水文地质条件；邱集煤矿 中图分类号： [P345] 文献标识码： A 文章编号： 1.研究区地理及地质概况 邱集煤矿位于山东省西北部，其东部及中部属德州地区齐河县，西部属聊城地区东阿县，为全隐蔽的华北型石炭系、二叠系煤田。煤系以中、下奥陶统地层为基底，沉积了中石炭世本溪组，其上覆盖新近系和第四系=井田为走向近东西，倾向北，被断层切割的单斜构造，倾角一般j。-8。，次一级褶曲不甚发育。东北部有岩浆岩侵入构造复杂程鏖中等。 2.井田水文边界条件分析 井田东部边界为F8所层，是一东升西降的正断层，据精补勘探资料，落差20-50 m．造成井田外徐灰、奥灰与井田内四、五灰对口相接。从地质构造角度分析，存在井田外徐灰、奥灰含水层对口补给井田内四、五灰含水层的可能性。井田北部边界为F11断层，该断层落差110 m，位于井田深部，南升北降，使井田内四、五灰含水层与井田外煤系地层对接，可按阻水边界考虑。井田西界F3断层等断层组阶梯式向西断下，经ws5、wx3证实，为水边界；井田南部边界以F2断层和13煤层露头为界，为补给边界。F2断层落差25-160 m．井田内下降，井田外上升，可看作补给边界。井田上部为上第三系和第四系地层。上第三系中部一套200余m 的地层基本为粘土．构成上部隔水边界．从而使第四系含水层与下伏各含水层不存在水力联系。但上第三系局部底砾岩与下伏各灰岩含水层的露头存在一定的水力联系。井田底部为奥陶系灰岩含水层，厚度大，据勘探资料，其补给范围达320 km-以上，因此具有一定的动储量和静储量。该含水层应是井田内各灰岩含水层的补给源，是下部补给边界。 3主要含水层及其水文特征 邱集煤矿为全隐蔽煤田，石炭系地层被新生界地层覆盖，开采煤层时间接、直接充水含水层有底砾岩，风氧化带，太原组一灰，二灰、三灰、四、五灰，本溪组徐灰，奥陶系灰岩。 3.1底砾岩含水层及其水文地质特征
贵州省盘县石桥镇佳竹箐煤矿水文地质类型划分报告 编单位制：生产技术科 审核： 总工程师： 矿长： 盘县石桥镇佳竹箐煤矿 二O一九年三月
目录 第一章矿井基本概述 (3) 一、概述 (3) 二、井田自然地理概况 (4) 三、矿井四邻关系 (5) 第二章矿井建设的资源条件 (5) 一、地质构造及煤层特征 (5) 二．开采技术条件及水文地质条件 (10) 第三章、矿井地质条件及含水层和隔水层情况 (12) 一．水文地质特征 (12) 二、区域水文地质条件 (13) 三、矿区岩层的含水性特征 (14) 第四章矿井充水性分析 (15) 一、充水因素分析 (15) 二、地表水、地下水动态变化 (17) 三、水文地质类型 (17) 第五章矿井涌水量构成分析 (18) 一、勘探程度、资源及开采条件评述 (18) 二、主要涌水量分析 (19) 第六章矿井受水害影响程度和防治水工作难易程度评价 (20) 第七章矿井防治水工作建议 (23) 一、矿井水文地质类型划分结论 (23) 二、防治水工作方案 (23)
佳竹箐煤矿水文地质类型划分报告 第一章矿井基本概述 一、概述 1．矿井位置、隶属关系 佳竹箐煤矿井田位于盘县南部石桥镇果榔村境内，直距盘县城关镇24Km、乐民镇10Km、石桥镇7Km、接320国道10Km。该矿范围的有6个拐点坐标。 北西界为拐点4与拐点3、拐点2的连线；南东界为拐点1与拐点6、拐点5的连线；南西界为拐点2与拐点1的连线,北东界为拐点4与拐点5的连线。形状为一不规则的六边形。南北长2.65Km、东西宽0.3～0.85Km，面积为1.1045Km2；开采深度由2050至1850m。 盘县经水塘至响水公路从煤矿东部经过，石桥鲁番至红果公路从煤矿南部经过。南昆铁路从煤矿南部外围经过（煤矿直距鲁番4Km、红果9Km、距威红公路1Km），交通十分方便。佳竹箐煤矿隶属贵州毕节百矿大能煤业有限责任公司。 坐标系为北京坐标系： 1：X=2836500， Y=25448000； 2：X=2836620， Y=35447835； 3：X=2838080， Y=35448540； 4：X=2839010， Y=35449060； 5：X=2838625， Y=35449575； 6：X=2837855， Y=35448940；
