温度巡检仪的相关应用介绍
温度巡检仪是一种用于测量和记录各种温度的电子设备，其应用范围非常广泛，包括工业制造、食品安全、医疗保健、建筑施工等各个领域。本文将为你介绍温度巡检仪在不同领域的应用及其重要性。
工业制造
在工业制造领域中，温度巡检仪是必不可少的工具之一。它可以用来监测和测
量生产过程中的各个阶段的温度，以确保生产过程的稳定性和产品的质量。不同的工业制造过程需要不同的温度巡检仪，如高温区域需要使用耐热性能好的温度巡检仪，低温区域需要使用能够在极低温度下工作的温度巡检仪。
食品安全
温度巡检仪在食品安全领域也有着非常重要的作用，特别是在食品加工、储存
和运输过程中。通过对温度的监测，可以确保食品在整个过程中的安全性和品质。例如，在食品加工过程中，温度巡检仪可以帮助工人确定食品是否达到了加工所需的适当温度，从而保证食品安全。在储存和运输过程中，温度巡检仪可以作为衡量食品保质期的重要依据，确保食品的新鲜度和质量。
医疗保健
在医疗保健领域中，温度巡检仪同样扮演着重要的角色。它可以用于监测患者
的体温，以及医院不同区域的温度，确保患者在一定的温度范围内得到治疗，提高治疗效果。另外，温度巡检也有助于防止医疗设备在长时间使用后出现故障，确保医疗设备的稳定性和可靠性。
建筑施工
在建筑施工中，温度巡检仪可以用来监测和记录建筑物在不同阶段的温度变化，了解建筑立面逐步释放温度的过程，对未来的建筑物维护也十分有帮助。此外，温度巡检仪还可以用于监测施工现场的温度，确保工人的劳动安全和减少工伤事故的发生。
综上所述，温度巡检仪在各个领域都有应用，可以帮助人们确保生产过程的稳
定性和产品的质量，保证食品的安全性和品质，提高医疗保健的效果，以及确保建筑施工的安全性。因此，选择一款性能稳定、操作简便的温度巡检仪对于每个行业都非常重要。
项目报告 课题名称多路温度巡检仪系/专业 班级 学生姓名 指导教师：
目录 前言 (3) 第一章设计任务 (4) 1.1设计题目 (4) 1.2设计目的 (4) 1.3设计任务 (4) 第二章多路温湿度巡检仪 (5) 2.1项目内容和要求 (5) 2.2绘制电路原理图 (6) 2.3绘制印制电路板图 (7) 第三章相关知识简介 (8) 3.1 AT89C51单片机 (8) 3.2A H T11温湿度传感器 (10) 3.3 A\D TLC1543转换芯片 (13) 3.4 LM358集成运放 (16) 第四章程序设计与调试 (17) 4.1 控制要求 (17) 4.2 技术参数 (18) 4.3 程序设计 (18) 4.4 调试 (23) 4.5 系统功能及其操作说明- (23) 4.6 试记录及调试结果- (24) 总结 (26) 致谢 (27) 参考文献 (28)
前言 本次实训是让学生了解小型单片机应用系统设计组成，掌握单片机定时器、中断、显示、键盘等单片机基本功能与典型接口应用，并能熟练地应用单片机仿真系统调试程序，使学生对单片机应用系统设计程序有一个基本了解，同时在实训环节中综合电路基础知识、查询资料、技术文件的编写等多项能力的训练，从而使学生体验一次完整的产品设计制作全过程，积累初步的职业素养。 学生可以从选择总体方案设计元器件入手，绘制电路原理图和印制电路板图，这些掌握后进行焊接工作，继而调试，总体而言就是这个流程，学生由浅入深，逐步学习，加强能力培养。
第一章设计任务 1.1设计题目 多路温度巡检仪 1.2设计目的 通过小型微机应用产品的设计与调试过程，运用《微机原理及接口技术》课程所学的基本知识，在设计中加以应用，进而得到理解、巩固和提高，通过实践的过程学习与掌握分析与解决实际问题的方法与手段，提高设计、编程与调试的实际动手能力，作为工程技术工作的一次基本训练。 1.3设计任务 设计一个以单片机为核心的多路温度巡回检测显示仪表系统。通过多选一电子模拟开关及A/D转换器巡回采集各路温度传感及变送器的数据，进行信号处理及标度变换，以一定的节拍时间依序显示各检测回路的序号及温度值，并可通过按钮开关操控作冻结或切换显示，在单片机实验板台上模拟调试实现。 (一)基本设计要求 （1）、开机单片机实验板上的8位数码管、LED灯、蜂鸣器等设备进行自检自检。 （2）、八位LED 7段数码管显示当前检测回路的序号、温度值及温度单位“oC”或其他界面信息，温度显示单位为oC，保留一位小数。 （3）、八路温度按节拍巡回检测显示,温度测量范围-50.0°C~+50.0°C。 （4）、设选用的温度传感变送器将检测的-50°C~+50°C温度变换为0~5V电压信号，综合误差为±0.5°C。 （5）、应采取数字滤波技术提高测量的稳定性采用每一路的AD信号采集4次滚动存放保存的4次的温度值都是最新的温度值然后对这4次的温度值求平均值。 （6）、设置一个“冻结”按钮开关以操控进入与退出当前回路的冻结显示方式，冻结显示期间每0.5S更新一次温度值，冻结的时候只是路数不再改变只是显示当前路的温度值。 （7）、设置一个“切换”按钮开关以操控强行切换显示下一检测回路号及温度值。 （8）、对开关量输入进行软件消抖动处理比如冻结的按键进行键盘消抖动处
温度巡检仪的相关应用介绍 温度巡检仪是一种用于测量和记录各种温度的电子设备，其应用范围非常广泛，包括工业制造、食品安全、医疗保健、建筑施工等各个领域。本文将为你介绍温度巡检仪在不同领域的应用及其重要性。 工业制造 在工业制造领域中，温度巡检仪是必不可少的工具之一。它可以用来监测和测 量生产过程中的各个阶段的温度，以确保生产过程的稳定性和产品的质量。不同的工业制造过程需要不同的温度巡检仪，如高温区域需要使用耐热性能好的温度巡检仪，低温区域需要使用能够在极低温度下工作的温度巡检仪。 食品安全 温度巡检仪在食品安全领域也有着非常重要的作用，特别是在食品加工、储存 和运输过程中。通过对温度的监测，可以确保食品在整个过程中的安全性和品质。例如，在食品加工过程中，温度巡检仪可以帮助工人确定食品是否达到了加工所需的适当温度，从而保证食品安全。在储存和运输过程中，温度巡检仪可以作为衡量食品保质期的重要依据，确保食品的新鲜度和质量。 医疗保健 在医疗保健领域中，温度巡检仪同样扮演着重要的角色。它可以用于监测患者 的体温，以及医院不同区域的温度，确保患者在一定的温度范围内得到治疗，提高治疗效果。另外，温度巡检也有助于防止医疗设备在长时间使用后出现故障，确保医疗设备的稳定性和可靠性。 建筑施工 在建筑施工中，温度巡检仪可以用来监测和记录建筑物在不同阶段的温度变化，了解建筑立面逐步释放温度的过程，对未来的建筑物维护也十分有帮助。此外，温度巡检仪还可以用于监测施工现场的温度，确保工人的劳动安全和减少工伤事故的发生。 综上所述，温度巡检仪在各个领域都有应用，可以帮助人们确保生产过程的稳 定性和产品的质量，保证食品的安全性和品质，提高医疗保健的效果，以及确保建筑施工的安全性。因此，选择一款性能稳定、操作简便的温度巡检仪对于每个行业都非常重要。
文件编号 JK-1008U多路温度巡检仪操作规程版本/修订A/0 一操作说明: 1.突出通道显示设置：按右方向键组号或通道号闪烁，上下键修改通道，再按右方向键或等待几秒后停止闪烁，退出设置； 2.切换显示内容：大号字体显示时，修改突出显示的通道号，可切换到另一组温度显示。小号字体显示时，配置多余4组的情况下，按上下键切换到下一屏； 3.菜单操作：按“菜单”键进入设置菜单，按方向键选择需要设置的项，按“菜单”键进入该项的设置：左右键选择设置项；上下键修改设置项；“确认”键保存设置项；“返回”项：返回上级菜单；“退出”：退出设置，返回到温度显示窗口；闪烁显示项：表示该项为待设置项：按“菜单”键进入该项或者该项的子编辑项 4.组/通道开关：上下键选择组，按“菜单”键进入设置改组/通道的开关，上下键设置开关，按“菜单”键返回上一级 5.温度上下限：最多可设置8个温度上下限，分别用于不同的通道，但各温限之间有包含覆盖功能 5.1温限1：上下键修改温限号，“菜单”键进入设置改组的开关，上下键设置开关，按“菜单”键返回上一级； 5.2应用范围：按“菜单”键选择应用范围，上下键选择，“菜单”键进入设定，左右键切换组/通道设置，上下键选择第几组或第几通道，“菜单”键返回上一级 5.3.上限，下限：按“菜单”键进入设定温限数值，左右键选择要修改的位，上下键修改该位的数值。温度上限要大于下限。 6.存储设置： 6.1存储类型：上下键选择存储类型，显示已用存储空间百分比；
6.2间隔：存储时间间隔最大可设置9时59分59秒；按“菜单”键进入时间间隔设定，按方向键修改数值；巡检时间间隔最小为N*1.5秒，N为配置组数；定点间隔最小为1S 6.3注意： A.U盘存储过程中，若想取下U盘，先按左方向键，防止数据丢失； B.每次开始存储，仪器将删除上次存储的信息，请拷贝防止数据丢失； 7.热电偶型号：JK-8U最多可配置8组，每组热电偶的型号可以不同，可以选择K，J，T 三种型号的热电偶，未配置热电偶的组显示为“—” 8.热电偶检测：主菜单中选择热电偶检测，按“菜单”键开始检测，检测结束后显示检测结果：前面是通道号，后面是组号 9.波特率：波特率需要根据上位机软件支持的波特率设置；上下键选择，左右键选择其他 10.温度选择：按方向键切换显示华氏/摄氏温标 11.时间设置：上下键选择设置项；按“菜单”键进入设置项，左右键选择位，上下键修改选择位；按“菜单”键返回上一级 12.仪器调试：（返回勿动） 13.注意事项： A.若个别通道出现测量异常，可通过仪器检测热电偶是否开路； B.环境温度-20-70℃ C.仪器周围不应有温度变换频换的温度源，影响仪器的测量准确度 D.热电偶相互之间的电位差不应超过300V
温度巡检仪的测温原理及特点介绍 概述 温度巡检仪是一种可移动、非接触式温度测量设备，广泛应用于工业领域、医疗卫生等领域。它通过红外线技术测量物体表面的红外辐射能量，再通过内部的算法转换成物体表面的温度值。在使用过程中，它具有快速、准确、便捷等优点，非常适合于对温度进行了解和掌控的需求。 原理 温度巡检仪使用的是热释电红外线测量技术。物体表面发出的红外线能量与物体表面温度成正比。温度巡检仪通过内部的元件把物体表面发出的红外线能量收集起来，转换成数字信号，在通过内部的算法计算得出物体表面的温度值。其中，收集红外线能量的元件是红外线探头，数字信号转换元件则是内置的芯片。 特点 非接触式测量 温度巡检仪是一种非接触式测量设备。与传统的温度测量设备不同，它无需接触被测物体表面，即可测量物体表面的温度，避免了传统测量设备可能对物体表面带来的破坏。 全自动测量 温度巡检仪使用时，无需任何设置即可进行非接触式测量。在测量过程中，设备会自动收集并计算物体表面特征的数据，最终输出物体表面的温度值。 高精度测量 由于温度巡检仪采用了热释电红外线测量技术，使得它的测量精度相对较高，很大程度上避免了人为误差的产生。 便携式设计 温度巡检仪一般具有便携式设计，非常方便移动。用户可以根据实际需要，将它带到需要测量的地点，实时获取温度数据。
多功能选项 温度巡检仪一般具有多功能选项。例如，它可以针对不同应用场景，配置不同 的测量模式。同时，还可以根据用户需求改变屏幕显示的单位，使得用户更加方便地获取与处理数据。 应用 工业领域 在工业领域中，温度巡检仪常用于机器设备的温度检测，以及发现潜在危险物 质的温度异常情况。这种非接触式测量方式不会对机器设备产生物理影响，并提供了快速便捷的温度检测方法。 医疗卫生 在医疗卫生领域中，温度巡检仪有着广泛的应用。它可以快速测量患者体表温度，实现快速筛查病患。同时，在医学上了解体表温度情况也对以后的诊断及时治疗有很大的帮助。 其他领域 除了以上两个领域，温度巡检仪还可以用于酒店、楼宇管理、运动器材、安防 等多个领域。在各领域中，其便捷、快速、准确的测量方式，得到了广泛的应用。 总结 温度巡检仪是一种通过红外线技术测量物体表面温度的设备。该设备通过非接 触式测量，全自动捕捉数据并进行高精度测量，具有便携式设计和多种功能选项。在工业领域、医疗卫生领域以及其他各领域中，温度巡检仪是一种极其重要的设备。
过热辐射原理来测量温度的，测温元件不需与被测介质接触，测温范围广，不受测温上限的限制，也不会破坏被测物体的温度场，反应速度一般也比较快；但受到物体的发射率、测量距离、烟尘和水气等外界因素的影响，其测量误差较大。 温度仪表通常分接触式测量仪表与非接触式测量仪表，接触式测量仪表通常为：热电偶、热电阻、双金属温度计、就地温度显示仪等。非接触式测量仪表通常为温度记录仪、温度巡检仪、温度显示仪、温度调节仪、温度变送器等。
3.温度测量仪表的具体介绍 3.1温度测量仪表的构成 一般的温度测量仪表都有检测和显示两个部分。在简单的温度测量仪表中，这两部分是连成一体的，如水银温度计；在较复杂的仪表中则分成两个独立的部分，中间用导线联接，如热电偶或热电阻是检测部分，而与之相配的指示和记录仪表是显示部分。 3.2温度测量仪表的分类 按测量方式，温度测量仪表可分为接触式和非接触式两大类。按接触式温度测量仪表一般有热电偶、热电阻、双金属温度计等，非接触式一般有远红外测温仪等。具体分类如下： 测量时，其检测部分直接与被测介质相接触的为接触式温度测量仪表；非接触温度测量仪表在测量时，温度测量仪表的检测部分不必与被测介质直接接触，因此可测运动物体的温度。例如常用的光学高温计、辐射温度计和比色温度计，都是利用物体发射的热辐射能随温度变化的原理制成的辐射式温度计。 按其工作原理可以分下列几种类型。 (1)直读式物位仪表这类仪表主要有玻璃管液位计、玻璃板液位计等。它们是利用连通器的原理工作的。 (2)差压式物位仪表这类仪表又可分为压力式物位仪表和差压式物位仪表。它们是利 用液柱或物位堆积对某定点产生压力的原理而工作的。 (3)浮力式物位仪表这类仪表又可分为浮子带钢丝绳或钢带的、浮球带杠杆的和沉筒 式的几种。它们是利用浮子的高度随液位变化而改变或液体对浸沉于液体中的浮子(或沉筒)的浮力随液位高度而变化的原理来工作的。 (4)电磁式物位仪表这类仪表可分为电阻式(即电极式)、电容式和电感式等几种。它们是把物位的变化转换为一些电量的变化，通过测出测温仪表 接触式 非接触式 膨胀式 压力表式 热电阻式： 热电偶式： Pt10、Pt100 B 、S 、K 、E 、 T 液体膨胀式： 固体膨胀式： 水银温度计 双金属温度计 光学高温计 辐射高温计 比色高温计

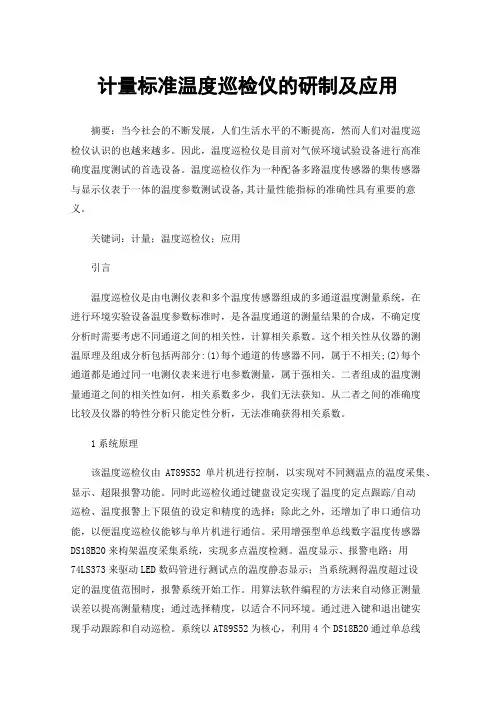

计量标准温度巡检仪的研制及应用 摘要：当今社会的不断发展，人们生活水平的不断提高，然而人们对温度巡 检仪认识的也越来越多。因此，温度巡检仪是目前对气候环境试验设备进行高准 确度温度测试的首选设备。温度巡检仪作为一种配备多路温度传感器的集传感器 与显示仪表于一体的温度参数测试设备,其计量性能指标的准确性具有重要的意义。 关键词：计量；温度巡检仪；应用 引言 温度巡检仪是由电测仪表和多个温度传感器组成的多通道温度测量系统，在 进行环境实验设备温度参数标准时，是各温度通道的测量结果的合成，不确定度 分析时需要考虑不同通道之间的相关性，计算相关系数。这个相关性从仪器的测 温原理及组成分析包括两部分:(1)每个通道的传感器不同，属于不相关;(2)每个 通道都是通过同一电测仪表来进行电参数测量，属于强相关。二者组成的温度测 量通道之间的相关性如何，相关系数多少，我们无法获知。从二者之间的准确度 比较及仪器的特性分析只能定性分析，无法准确获得相关系数。 1系统原理 该温度巡检仪由AT89S52单片机进行控制，以实现对不同测温点的温度采集、显示、超限报警功能。同时此巡检仪通过键盘设定实现了温度的定点跟踪/自动 巡检、温度报警上下限值的设定和精度的选择；除此之外，还增加了串口通信功能，以便温度巡检仪能够与单片机进行通信。采用增强型单总线数字温度传感器DS18B20来构架温度采集系统，实现多点温度检测。温度显示、报警电路：用 74LS373来驱动LED数码管进行测试点的温度静态显示；当系统测得温度超过设 定的温度值范围时，报警系统开始工作。用算法软件编程的方法来自动修正测量 误差以提高测量精度；通过选择精度，以适合不同环境。通过进入键和退出键实 现手动跟踪和自动巡检。系统以AT89S52为核心，利用4个DS18B20通过单总线
TCD16/48温度巡检仪使用说明书 武汉华工电气自动化有限责任公司 2001年7月
一. 名称与编号 1．产品名称：16/48路数字温度巡检仪 2．产品型号：IET－TCD16/48 3．软件版本号：TCDV2.0 二. 用途与性能 1．用途： 数字温度巡检仪适用于电力、化工、石油、冶金及其它生产过程中，对传感器为热电阻的温度参数进行巡回检测、越限报警及参数显示。 2．性能： (1) (2)热电阻线制：①三线制②二线制，不配线路电阻 (3) 故障显示： ①热电阻空载显示----。 ②热电阻正溢出(过量程)显示HHHH。 ③热电阻负溢出显示LLLL。 (4) 测量精度：±0.5% (5)分辨率：热电阻0.1℃ (6)报警方式： 有测点越限时，点亮对应越限指示灯，同时吸合继电器，越下限或越上限1，接通越限报警继电器；越上限2，接通事故报警继电器。保持，直到所有测点回复正常,，熄灭越限指示灯,继电器返回。
三.硬件原理框图和软件流程图 图1 硬件原理图 图2 软件流程图 四．机箱外观视图 1．机箱在屏柜上开孔尺寸为(mm)：202×86（宽×高），机箱尺寸如下图：Et Rt
2． 背视图 背视图说明： ① 32～47路信号线插头（孔） ② 16～31路信号线插头（孔） ③ 0～15路信号线插头（孔） ④ 报警输出插头（孔） ⑤ 通讯接口插头（针） ⑥ 电源开关 ⑦ 电源插座
3．正视图 正视图说明： ①点序位： 用于显示测点序00～47，整机设定点序为P0。 ②参数位： 用于显示分度号，线制，线路电阻，上限1、上限2、 下限报警值，温差等。 ③L0～L47 ： 用于指示当前接有信号的通道。 ④工作状态功能指示灯,从左至右依次为： ·功能指示灯点序N： 闪烁为点序，平光为接入信号为热电阻测量信号。 ·功能指示灯分度S： 闪烁为分度。 ·功能指示灯线路电阻阻C： 当分度号是热电阻时，闪烁时可按“ ”或“ ”将某点线路电阻在参数位上显示出来。 ·上限1报警指示灯H1： 闪烁为设定报警值，平光为某点已越限。 ·上限2报警指示灯H2： 闪烁为设定报警值，平光为某点已越限。 ·下限报警指示灯L： 闪烁为设定报警值，平光为某点已越限。 ⑤按键区从左至右依次为：
基于PLC和温度巡检仪的温控设计 温度巡检仪是化工生产过程中对温度进行控制的重要设备。首先它巡回扫描多地点的温度传感器输入的电阻、电压或电流信号，并将扫描到的数据进行A/D 转换，通过RS485通讯协议传输给PLC。然后PLC将接收到的数据和从触摸屏接收到的数据进行综合处理，最后输出给外部电路，控制系统加热或制冷，从而实现对温度的精确控制。笔者对温度巡检仪的功能进行研究，充分利用其巡回扫描和A/D转换功能，与PLC一起实现对多点的温度控制。 标签：温度巡检仪；PLC；RS485通讯协议；触摸屏；温度传感器 Abstract：Temperature inspecting instrument is an important equipment to control the temperature in the process of production and processing，it tours resistor，voltage or current signals of temperature sensor scanning multi site input，and the scanned data for A/D conversion，through the RS485 communication protocol for PLC. PLC will be integrated processing temperature inspection instrument is transmitted to the data with the operator through the touch screen is transmitted to the data，and output control system of heating or cooling，in order to achieve precise control of temperature.In this paper，the function and structure of the temperature measuring instrument is studied，making full use of the tour scanning function and A/D conversion function of it，which together with PLC and realizes the multi spot temperature control. Keywords：Temperature meter；PLC；RS485 Communication；Touch panel；Temperature sensor 1 前言 近年來，以单片机为核心的智能仪表随着电子技术的发展逐步进入了各行各业[1]。传统的温度控制器一般只能实现单点检测、显示和控制功能。对于多点的温度控制通常采用PLC的模拟量模块解决[2]。但是这种方式不仅成本高、控制不精確，而且不能同时实现多种信号的输入与精确处理。 笔者设计了一套基于温度巡检仪进行温度采集，PLC进行数据处理和触摸屏进行人机交互的温度控制系统，该系统成本低廉、安装方便、可操作性强、控制精确度高，现已广泛应用于化工行业中[3]。 2 温度控制系统构成 一套完整的控制系统一般包含5个部分：信号检测、信号输入、信息处理、信号输出与动作执行。本温度控制系统是由温度传感器、16路温度巡检仪、西门子PLC、触摸屏和电磁执行器组成，其系统图如图1所示。
LD-B10系列智能型 干式变压器巡回显示控制仪表使用说明书 福建省力得自动化设备有限公司 第三版
警告：在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免 损坏温控仪！！！
目录 LD-B10系列仪表概述---------------------------1 LD-B10-10D(10DP)仪表说明----------------------5 LD-B10-10E仪表说明---------------------------17 LD-B10-10F仪表说明---------------------------19 LD-B10-10G仪表说明---------------------------21 LD-B10-10I仪表说明---------------------------27 附录一（仪表安装图）-------------------------33 附录二（仪表传感电缆图）---------------------34
LD-B10 系列仪表概述 一、特点 LD-B10系列智能型巡回检测控制仪是专为干式变压器安全运行设计的一种智能控制器。仪表采用单片机技术，利用预埋在干式变压器三相绕组中(电压等级超过10KV的可预埋在绝缘垫块中)的三只铂热电阻来检测及显示变压器绕组的温升，并具有相应的报警及控制功能，能够自动启停冷却风机对绕组进行强迫风冷，以保证变压器运行在安全状态。其主要特点有： ▲采用新型抗干扰设计，对于共模与串模干扰均有极强的抑制能力，并具有定时检测与校正功能，可随时排除随机干扰。同时，仪表的自动稳零系统还能有效地抑制零点漂移，确保仪表在各种条件下均能正常工作。 ▲综合应用单片机技术，能有效地判别传感器开路等故障信号，保证了仪表在上电、开路等情况下，不会误发超温报警或超温跳闸等信号。 ▲采用双四位LED显示方式，大显示器显示测量温度值，小显示器显示对应的测量绕组相序及报警绕组相序，并显示手动方式及最大值显示方式的提示符，使仪表工作状态及测量值的显示更加直观。 ▲操作简使，用户可通过仪表面板轻触键来设定控制风机启停的目标值及各种报警值，并具有可靠的参数保护功能，所有参数断电后均不会丢失。 ▲仪表不用电位器调校，无需用户在现场对各通道作任何调整。 1
64路WP-D温度巡检仪简要操作说明 安装与接线 为确保安全，接线必须在断电后进行。 交流供电的仪表，其端是电源滤波器的公共端，有高压，只能接大地，禁止与仪表其它端子接在一起。 【接线说明】 输入信号·热电阻输入 热电阻输入时，各热电阻的A端（单线端），接到端子上相应通道的A端，B 端接到端子上相应通道的B端。仪表第3排端子的1~16为公共端，内部全部 接通，热电阻的C端接到公共端 当输入的热电阻多于16点时，应在配线架上将热电阻的C端汇总后再接到仪 表公共端 如果输入为2线制，应将B与C短接 输入信号的屏蔽层可接到公共端 ·热电偶、直流电流，直流电压输入 正极接相应通道的A端，负极接相应通道的B端 输入信号的屏蔽层可接到公共端 通信·RS 232接口第3排端子的17、18、19分别为接收端、发送端和地 与9芯计算机接口相接时 报警RL1~RL4分别为4点公用报警输出，常开触点
尺寸为C的仪表 【外形尺寸】【接线端子图】 前面板及功能操作 1 前面板（以尺寸为A的仪表为例） ①通道显示，第2位闪烁表示处于定点状态 ②测量值显示 ③通信指示灯。通信或打印时亮 ④报警指示灯。表示当前显示通道第1，第2报警状态 ⑤各通道的报警状态指示灯。有3种状态： 亮——表示相应通道处于报警状态 灭——表示相应通道不处于报警状态
闪烁——表示相应通道进入报警状态 ⑥设置键 ⑦打印键 ⑧巡回检测方式和定点方式切换 ⑨定点方式下通道加1 ⑩定点方式下通道减1，消音 5.2 功能操作 定点仪表通电时处于巡回显示方式，按键进入定点显示，通道显示器的个位闪烁再按键则返回到巡回显示方式 在定点显示方式下，由和键选择显示通道 仪表采用轮回间隔测量方式，兼顾定点通道的快速测量及其它通道的正常监测。不 会出现非定点通道失控的情况 参数设置 6.1 设置报警值 2点报警的仪表，第1、第2报警设定值参数符号分别为、。 4点报警的仪表，第3、第4报警设定值参数符号分别为、。 报警设定值参数不受密码控制。 进入设置状态后，若50秒以上没有按键操作，将自动退出设置状态。 【设置步骤】 ①按键使仪表处于定点工作方式，通道号显示个位闪烁 ②按和键选择要设置的通道 ③按住设置键2秒以上不松开，直到进入设置状态，通道显示器将显示，测量值 显示器显示通道号 ④按键选择该通道的AH或AL参数 ⑤按键调出该参数的原设定值，此时通道显示器显示参数符号。测量值显示器显 示参数值，闪烁位为修改位 ⑥通过键移动修改位，键增值，键减值。将参数修改为需要的值。 键增值有进位功能，键减值有借位功能
题目: 八路温度巡回检测系统院系: 专业: 姓名: 班级学号: 指导教师: 日期： 1.设计任务 (1) 1.1设计题目 (1) 1.2设计目的 (1) 1.3设计任务 (1) 2.总体方案设计与方案论证 (2) 2.1总体方案设计与论证 (2) 2.2温度采集、计算的方案设计与论证 (3) 3.系统总框图及总体软件设计说明 (3) 4. 系统资源分配 (4) 4.1系统相应单元标示符 (4) 4.2系统资源分配 (4)
5.局部程序设计说明 (5) 5.1巡显子程序 (5) 5.2PB口按键子程序 (9) 5.3温度模块子程序 (16) 6.系统功能及其操作说明 (20) 7.调试记录及调试结果 (21) 8.课程设计总结 (22) 附录：程序清单 (23) 1.设计任务 1.1设计题目 多路温度巡检仪 1.2设计目的 通过小型微机应用产品的设计与调试过程，运用微机原理及接口技术课程所学的基本知识，在设计中加以应用，进而得到理解、巩固和提高发展，通过实践的过程学习与掌握分析与解决实际问题的方法与手段，提高设计、编程与调试的实际动手能力，作为工程技术工作的一次基本训练。 1.3设计任务 设计一个以单片机为核心的多路温度巡回检测显示仪表系统，通过多选一电子模拟开关及A/D 转换器巡回采集各路温度传感及变送器的数据，进行信号处理及标度变换，以一定的节拍时间依序显示各检测回路的序号及温度值，并可通过按钮开关操控作冻结或切换显示，在单片机实验板台上模拟调试实现。 (一)基本设计要求 1、开机进行接口部件及数码显示器、指示灯、讯响器等自检。 2、八位LED八段数码管显示当前检测回路的序号、温度值及温度单位“OC”或其他界面信息，温度显示单位为OC，保留一位小数。
多路温度巡检仪 多路温度巡检仪是一种高性能、低价位的数据采集仪，利用大屏 幕液晶显示可以同时观看到多通道的温度变化,非常适于温度采集、温 度记录的应用。它有RS232接口可以直接将数据上传到PC上还拥有USB 接口在不便利与PC连接时可以将测量的数据直接保存到U盘中在需要 时再把数据转存到PC上。它是一种半机架宽的主机，其背面有最高64 通道的直接插槽接上热电偶就可以测量，和1个无限扩展插槽，可以接 受模块组合。 目录多路温度巡检仪的特点多路温度巡检仪的应用 多路温度巡检仪的特点 1、大屏幕液晶显示（各路温度值全部显示及一路报警温度显示） 和测量参数设定的完美结合，充足用户测量显示的全部要求，功能更完善； 2.前面板可以直接接U盘，将温度数据按肯定的存数时间间隔存 储到U盘中，选配计算机系统软件从U盘上读取已存储的温度数据，绘 制温度曲线，同时将温度数据曲线保存到电脑； 3.U盘存数时间间隔可以设定（时分秒）； 4、在被测物体带电的情况下，可进行带电（隔离电压300VAC），安全牢靠。 5、通道之间扫描速度可以设定（1ms～99m）； 6、可以设定任意一路温度上下限报警通道（标配），也可以全部 通道报警。 7、温度单位摄氏（℃）华氏（F）可以自动转换； 8、同一台仪器可以选用T、J、K热电偶充足不同温度范围的测试； 9、测试通道可以任意设定，充足测量和速度的要求；
10、本机还带有日期和时间，断电仍工作； 11、状态栏实时显示设定参数，同时可以在设定中恢复出厂设定功能； 12、各通道不均匀度：0.5度,仪器分辩率为0.1度，测量精度优于0.5级； 13、热电偶断线具有自动检测功能； 14、配有通讯接口（RS232或RS485）；通过通讯接口也可以选配多路温度上位机测试软件； 15、测量精度优于0.5级； 多路温度巡检仪的应用 多路温度作为切换输入信号的扫描，实现了高速扫描，除去了传统采纳继电器带来的噪音及使用寿命问题。
版本号：5700-130601 NHR-5700系列多回路数字显示控制仪使用说明书 一、概述 NHR-5700系列多回路数字显示控制仪采用了外表贴装工艺，全自动贴片机生产，具有很强的抗干扰能力。本仪表支持多种信号类型输入，可与各类传感器、变送器配套使用，实现对温度、压力、液位、速度、力等物理量的测量显示，可巡回检测8～16路测量信号，带8路或16路“统一报警输出〞、“16路分别报警输出〞、统一变送输出〞、“8路分别变送输出〞功能、485/232通讯等输出功能，适用于需要进展多测量点巡回检测的系统。 1〕仪表外形尺寸及开孔尺寸 2〕显示窗 PV 显示窗：显示测量值；在参数设定状态下，显示参数符号 SV 显示窗：显示通道数；在参数设定状态下，显示设定参数值 3〕面板指示灯 AL1：第一报警指示灯 AL2：第二报警指示灯 AL3：第三报警指示灯 AL4：第四报警指示灯 AL5：第五报警指示灯 AL6：第六报警指示灯 AL7：第七报警指示灯 AL8：第八报警指示灯
AL9：第九报警指示灯AL10：第十报警指示灯 AL11：第十一报警指示灯AL12：第十二报警指示灯 AL13：第十三报警指示灯AL14：第十四报警指示灯 AL15：第十五报警指示灯AL16：第十六报警指示灯 4〕操作按键 确认键：数字和参数修改后确实认 翻页键：参数设置下翻键 退出设置键：长按2秒可返回测量画面 通道锁定键：按一下出现小数点，即进入通道定点测量。 位移键：按一次数据向左移动一位 返回键：长按2秒可返回上一级参数 减少键：用于减少数值 带打印功能时，显示时间 增加键：用于增加数值 带打印功能时，用于手动打印 5〕标准配线 仪表在现场布线考前须知： PV输入〔过程输入〕 1、减小电气干扰，低压直流信号和传感器输入的连线应远离强电走线。如果做不到应采用屏蔽导线，并在一点接地。 2、在传感器与端子之间接入的任何装置，都有可能由于电阻或漏流而影响测量精度。 热偶或高温计输入 应采用与热偶对应的补偿导线作为延长线，最好有屏蔽。 RTD〔铂电阻〕输入 三根导线的电阻必须一样，导线电阻不能超过15Ω。 四、通电设置 仪表接通电源后进入自检〔见右图〕，自检完毕后，仪表自动转入 工作状态，在工作状态下，按压键显示LOC，LOC参数设置如下： 1. 1〕Loc等于任意参数可进入一级菜单〔LOC=00；132时无禁 锁〕； 2〕Loc=132，按压键4秒可进入二级菜单； 3〕Loc=130，按压键4秒可进入时间设置菜单，对于带打 印功能的表； 4〕Loc等于其它值，按压键4秒退出到测量画面。 2.如果Loc＝577，在Loc菜单下，同时按住键和键达4秒，可以将仪表的所有参数恢复到出厂默认设置。 3.在其它任何菜单下，按压键4秒可退出到测量画面。 *返回工作状态
xxxxx开发有限公司 温度巡检仪操作规程 xxxxx 1.0版 1、目的 为了保证温度巡检仪的安全性，必须对温度巡检仪进行正确的操作和维护，延长温度巡检仪的使用寿命，确保产品质量，特编制本设备操作规程。 2范围 本操作规程适用于温度巡检仪的安全及正确操作方法 3、使用方法 3.1 设备使用人员在使用设备之前，要详细阅读本操作规程。设备使用之前要对温度巡检仪进行卫生清理，保证无油、无污。 3.2面板介绍左边的两个数码管显示温度信号的输入通道（与后而板相上的热电偶接线柱的数字对应），右边四个数码管显示该通道的温度值。指示灯：巡检灯亮指示当前处于巡检测试状态；定点灯亮指示当前处于定点测试状态；打印灯亮指示将定时打印测得的数据。按键设定：设定所需巡检的通道、通讯的波特率和定时打印的时间间隔。确认：进入设定状态后，按该键保存返出；通讯：进入通讯状态：进入通讯状态后按该键退出，打印：打印当前测试值并开启定时打印。仪器的后而板由热电偶输入端、RS-232-C串行口、打印口、电源插座、保险管座等组成。热电偶输入1到8路，上面接正极下面接负极。 3.3操作 （1）由于本仪器配备多路热电偶，因此，用户在使用时，尽可以把有可能需要测温的点都接上热电偶。这杼，在测温过程中，用户若想调整测温点，就不需要去挪动热电偶，而只须通过调整巡检或定点通道即可。 （2）重复2、3步操作，将各通道设好。此时若按巡检键则将所有通道都设为开，并保存退出。不能把所有通道都关掉，若把所有通道都关掉将会提示“Err2”并继续处于设定状态重新设定。 （3）保存退出，也可按设定键继续设定波特率。若只要观察某一通道的温度变化，则可在巡检到该通道时按定点键定点测量该通道。这时可按“∧”键选择通道，通道0为环境温度。 :4、注意事项 仪器使用完毕后，应将所有开关关闭。 编制：审批：
温度仪表 温度仪表采纳模块化结构方案，结构简单、操作便利、性价比高，适用于塑料、食品、包装机械等行业，也适用于需要进行多段曲线程序 升/降温掌控的系统。 目录概述常见的型号种类选用安装方式安装注意事项故障维护技 巧 概述 温度仪表是浩繁仪表中的一个分支，常见的温度仪表有温度计， 温度记录仪，温度送变器等。 温度测量仪表按测温方式可分为接触式和非接触式两大类。通常 来说接触式测温仪表测温仪表比较简单、牢靠，测量精度较高；但因测 温元件与被测介质需要进行充分的热交换，帮需要肯定的时间才能达到 热平衡，所以存在测温的延迟现象，同时受耐高温材料的限制，不能应 用于很高的温度测量。非接触式仪表测温是通过热辐射原理来测量温度的，测温元件不需与被测介质接触，测温范围广，不受测温上限的限制，也不会破坏被测物体的温度场，反应速度一般也比较快；但受到物体的 发射率、测量距离、烟尘和水气等外界因素的影响，其测量误差较大。 温度仪表通常分一次仪表与二次仪表，一次仪表通常为：热电偶、热电阻、双金属温度计、就地温度显示仪等二次仪表通常为温度记录仪、温度巡检仪、温度显示仪、温度调整仪、温度变送器等 常见的型号 1、CIR210 2、Ti10 3、de—3003 4、FlukeTi20
5、2560系列 6、WRN—220（230） 7、WRQ—130 8、FLUKE* 9、HY9000系列 10、IR—AH 11、WRNK—1316 12、DT—8869H 13、CIR310 14、TRM—WD120 15、TES—1304 16、YK—11A 种类 智能温控仪表 智能温控仪表由单片机掌控，可输入各种热电偶、热电阻或线性 信号。具有PV、SV值变送功能。五种输出方式只须插上相应模块即可，正反掌控任意设置；性能高、质量好，低价格，供给了四种报警方式； 手动自动切换。主控有两位式、PID两种掌控方式。智能温控仪表出厂 前进行严格的测试，提高了仪表的牢靠性。温控仪表常见的故障一般是 操作或参数设置不当引起的。仪表带有RS—485多主机通讯方式与上位 机连接，通过通讯协议的搭配，可以构成DCS操作系统。 数显温控表 数显温控仪表为三位或四位数码管显示，单一信号输入。并应用 了*的抗干扰技术，精度高，掌控效果好，安装便利。并有二位式、三
温度巡检仪的常见故障介绍 温度巡检仪是一种用于检测和记录温度的设备，它可以广泛应用于医疗、工业、食品和制药等领域。然而，使用温度巡检仪时可能会遇到各种各样的故障，因此了解这些故障的原因和解决方法对于维护设备的正常运转至关重要。 1. 无法启动 如果温度巡检仪无法启动，通常有以下两个原因： •电源问题：检查电源插头、电源线和电池，确保它们都正确插入。 •屏幕问题：检查屏幕是否工作正常或是否有损坏。如果有问题，需要更换或维修屏幕。 2. 温度误差过大 温度误差过大是常见的一个问题，它可能会影响温度巡检仪的测量精度。其原 因可能包括以下几点： •探头的使用问题：探头没有正确插入或放置不当等。 •环境影响：外部环境的影响也可能导致温度误差的问题，例如温度巡检仪放置位置不对、环境温度波动、误差校准不当等。 •传感器问题：传感器的故障或损坏也会导致温度误差问题，这时需要更换新的传感器。 3. 屏幕无显示或显示不清 屏幕无显示或显示不清可能是以下原因： •屏幕背光问题：背光可能不亮或者呈现异常现象，这时需要检查背光灯是否正常。 •屏幕损坏或老化：如果屏幕有损坏或老化，需要更换新屏幕。 4. 温度巡检仪不能读取或写入数据 这种问题可能是以下原因： •存储介质故障：存储介质故障是温度巡检仪不能读取或写入数据的常见原因，这时需要检查存储介质是否正常工作，例如SD卡或内部存储芯片。 •USB端口故障：USB端口可能存在故障，这时需要检查USB端口的连接状态和是否工作正常。
5. 温度巡检仪无法识别传感器 无法识别传感器是温度巡检仪的常见问题，其原因可能包括以下两点：•探头问题：检查探头是否正常工作，探头的线是否损坏或不正确连接。 •控制板问题：控制板的故障也会导致温度巡检仪无法识别传感器，这时需要维修或更换控制板。 总结 以上是常见的温度巡检仪故障原因和解决方法，遇到故障时可以根据具体情况 进行维修。为确保温度巡检仪的正常运行，使用设备时也应该注意保养和维护。
智能装置课程设计指导书 一、设计题目智能温度巡检仪 二、设计目的 1．深入了解PIC１６F877单片机的工作原理，熟练掌握汇编语言程序设计方法,熟练使用MＰLＡＢ－ICD仿真器及MPLＡB-IDE仿真调试软件。 2.通过该课程设计使学生初步掌握以单片机为核心的智能装置设计的简单原则、 步骤和方法。 3.熟悉智能装置设计中有关的硬件设计调试,如人机界面等。 4.熟悉智能装置设计中相关软件的设计、编程和调试。 三、设计内容 1.以16F877单片机为核心,结合给出的其他原器件和智能装智实验系统原有的内 容设计智能温度显示仪硬件电路电路。 2.利用实验板上的半导体温度传感器和两个可调电位器提供的信号作为温度信 号，温度传感器按其原理介绍采集,电位器1－5v代表0-100℃。１v以下是出 错 3.将采集的温度值循环显示在液晶显示器上，每隔20S显示一路。 4.可选择一个按键进行通道切换。 5.利用通讯接口进行每个通道上下限报警值设置，并通过LED指示灯进行报警 显示(选作) 四、设计要求 1.根据实验指导书的设计内容及和智能装智实验系统所给出的元件,设计智能温 度显示仪的硬件原理图。 2.按照设计好的硬件原理图在实验系统上用导线搭建硬件电路。 3.用万用表检查硬件电路连接是否正确,检查无误后上电并编制简单的测试程序 分步调试各部分功能。 4.在各部分功能实现后,编制完整的智能温度显示仪系统软件，并进行软硬件联 调，直到达到设计要求。 5.按照设计内容要求测试仪表误差并做分析，给出仪表精度,完成后由教师进行验 收检查。
五、实验设备 １.MPLAB-ＩＣD模块与仿真头 2. 智能装置实验系统 ３．安装了MPLAＢ-ＩDＥ开发软件的计算机 4. 数字万用表 5. 导线若干 六、实验项目 1. 设计智能温度显示仪硬件电路 ⑴采用16F877单片机，利用实验板上提供的TMP36温度传感器模拟温度采集。 ⑵利用实验板上的可调电位器模拟温度采集。电位器输出电压为1－５VDC，对应的温 度范围为0-100度,1v以下是出错。 ⑶采集的温度值循环显示在液晶显示器上，每隔20S显示一路。 ⑷可选择一个按键进行不同通道温度定点显示切换。 2.硬件电路连接与检查 ⑴将设计好的电路由指导老师检查完毕后，在实验板上用导线将实际的电路连接出 来。 ⑵接线完成后对照原理图用万用表逐根连线检查电路连接是否正确，特别是电源 VCＣ和VDD有无短路。 ⑶检查无误后连接仿真头后通电。 3.编制软件对硬件电路分步调试 ⑴首先对显示电路调试,编制简单的程序实现将固定单元的数在液晶显示。 ⑵编制A／D转换程序,实现对模拟电压进行转换，并将结果在液晶上显示出来。 ⑶编制简单的按键扫描程序，检查按键的硬件连接是否正确。 ⑷每部分编制结束并调试通过后,与前面的程序依次连接成大程序并调试出结果，最 终完成整个程序的编制与调试。 3.仪表软硬件联调实现要求的功能 ⑴将各部分程序进行组合,逐项实现设计要求的功能。 ⑵功能完成后用万用表对照液晶的显示数据上、下量程各取1０个点检查显示误差并分析。 ⑶编制仪表的使用说明。 ⑷将误差分析结果、使用说明及运行中的实验板经指导教师验收合格后,完成课程设
基于单片机的八路数字温度巡检仪设计 摘要：八路数字温度巡检仪能够实现在安全生产、产品质量、生产效率、能源节约等方面的重大技术经济指标，在工农业生产中具有良好的应用前景。 本课题介绍了基于单片机的八路数字温度巡检系统的设计方案和软硬件实现。设计中采用了八个Pt100铂电阻电桥进行温度采集，八选一数据选择器HCF4051BE 对八路模拟信号进行选择，再由16位高精度模数转换器TM7705对采集到的八路温度轮流进行模数转换，最后通过单片机控制和程序处理，得到准确的温度值，通过五位数码管显示通道、温度数据，从而完成温度巡检过程。当温度超过测量范围时，由发光二极管闪动进行超限提示。该系统主要由七个模块组成，分别为STC89C52单片机最小系统模块、LED数码管输出模块、按键输入模块、八路铂热电阻桥温度采集模块、电源模块、八选一通道选择模块和模数转换模块。正常运行时，其测温范围是-25℃～110℃，设计中给出了系统总体设计框图、系统设计原理图、PCB图及程序，并在硬件平台上实现了设计要求。 关键词：单片机，Pt100，TM7705，温度巡检
Design of Eight Channels' Digital Temperature Inspection Instrument Based on SCM Abstract:Eight channels' digital temperature inspection instrument can realize in safe production, product quality, production efficiency, energy saving, and other aspects of the important technical economic indicators, in agricultural and industrial production has good application prospect. This subject introduces eight channels' digital temperature circuit design scheme of the system and hardware and software implementation based on SCM. Applied to the design of the eight Pt100 platinum resistance temperature electric bridge collection, eight choose a multiplexer HCF4051BE 8 to choose analog signals, again by 16 high precision TM7705 adc for the collected 8 temperature in turn modulus conversion, finally through the single-chip microcomputer control and procedures, get accurate temperature, through the five digital pipe display temperature data channels, so as to complete the inspection process temperature. When the temperature more than measuring range, the light emitting diode flashing to overrun hints. The system consists of seven modules, respectively STC89C52 single chip minimize system module, LED digital pipe output module, key input module, 8 platinic resistance bridge acquisition module, the power supply module temperature, eight choose a channel selection module and modulus conversion module.Normal operation, its temperature range is-25 ℃ ~ 110 ℃, the design gives the system overall design scheme, system design principle diagram, PCB figure and program, and in hardware platform realize the design requirements. Key Words: Single chip microcomputer, Pt100, TM7705, Temperature inspection
