精细化工事业部甲醇制芳烃离心式压缩机操作方法
（试用）
编制：
校对：
审核：
批准：

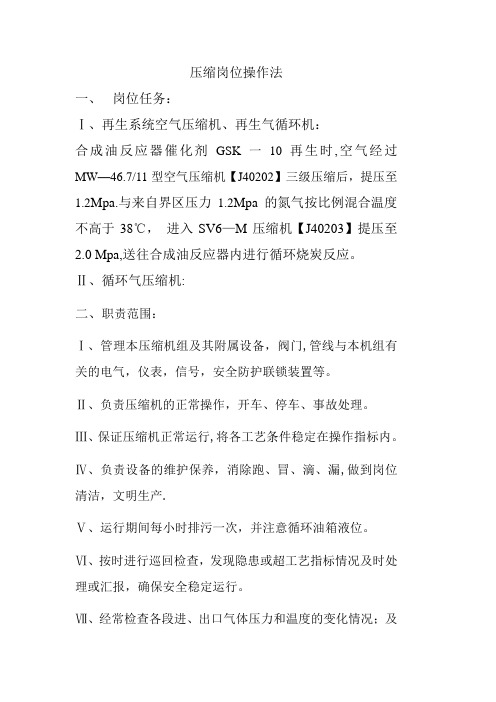

一、岗位任务：
Ⅰ、再生系统空气压缩机、再生气循环机：
合成油反应器催化剂GSK 一10再生时，空气经过MW—46.7/11型空气压缩机【J40202】三级压缩后，提压至1.2Mpa。与来自界区压力1.2Mpa 的氮气按比例混合温度不高于38℃，进入SV6-M压缩机【J40203】提压至2.0 Mpa，送往合成油反应器内进行循环烧炭反应。
Ⅱ、循环气压缩机：将气液分离后的合成气，经MCL-452离心式压缩机升压后送往合成油反应器，循环带走反应热。
二、职责范围：
Ⅰ、管理本压缩机组及其附属设备,阀门,管线与本机组有关的电气,仪表,信号,安全防护联锁装置等。
Ⅱ、负责压缩机的正常操作，开车、停车、事故处理。
Ⅲ、保证压缩机正常运行，将各工艺条件稳定在操作指标内。
Ⅳ、负责设备的维护保养，消除跑、冒、滴、漏，做到岗位清洁，文明生产。
Ⅴ、运行期间每小时排污一次，并注意循环油箱液位。
Ⅵ、按时进行巡回检查，发现隐患或超工艺指标情况及时处理或汇报，确保安全稳定运行。
Ⅶ、经常检查各段进、出口气体压力和温度的变化情况；及压缩机振动、位移的变化；加减负荷时应加强与相关岗位的联系。
Ⅷ、压缩机开车正常运行后，向外工序送气时，必须待出口压力略高于系统压力时，才能开启出口阀门。
巡回检查
Ⅰ、根据操作要求，每小时做一次岗位记录，做到认真、准时、无误。Ⅱ、每十五分钟检查一次系统各点压力、温度和振动、位移。
Ⅲ、每半小时检查一次压缩机的运转情况及活门、气缸、活塞环、填料函，干气密封等有无异常情况；
Ⅳ、每小时检查一次系统放空阀，近路阀、各排污阀的关闭情况。Ⅴ、各段分离器排污，每两小时排放一次。
Ⅵ、每一小时检查一次各冷却器溢流情况、气缸夹套冷却水溢流情况及循环油箱油位。
Ⅶ、每班检查一次系统设备、管道等泄漏和振动情况。
三、生产原理及操作原理：
Ⅰ、SV6-M压缩机；
HM-46.7/11空气压缩机为四列三级对称平衡型往复活塞式压缩机。由同步电机直接驱动，每分钟吸入46.7m3空气，最终排气压力1.1Mpa。活塞式压缩机的工作原理：
依靠活塞在气缸内的往复运动来压缩气体的。压缩气体的过程可分为四个过程：吸气、压缩、排气、膨胀过程。
Ⅱ、MCL452离心式压缩机工作原理：
离心式压缩机对气体的作功是通过转子上的叶轮来实现的。即气体从中心流入叶轮，在高速转动叶轮叶片的作用下，随叶轮坐高速旋转并沿半径方向甩出来。由于受旋转离心力的作用，气体的压力得到提高，同时气体的速度也加快。叶轮的机械能变成气体的压能和动能。当气体流过扩压器和蜗壳等通道时，由于截面积不断增大，速度降低，使气体压力进一步提高，这部分动能转变为压能。经过多级压缩，使合成气压力得以提高。
四、流程简述：
Ⅰ、空气经过进口消音过滤器，进入MW—46.7/11压缩机【J40202】一级A、B气缸，经一级压缩后气体压力为0-0.25Mpa，温度130℃，再经过一级缓冲器、一级冷却器（温度降为40℃）、一级分离器，分离气体中油水；经二段入口缓冲器后进入压缩机二段气缸，经二段压缩后气体压力为0-1 Mpa，温度125℃，再经过二级缓冲器、二级冷却器（温度降为40℃）、二级分离器，分离气体中油水；经过三级入口缓冲器后进入三级气缸，经三段压缩后气体压力为0-2.5Mpa，温度125℃，再经过三段排气缓冲器后至三级出口阀。送至SV6-M压缩机入口管与来自界区1.2Mpa的氮气按比例混合（O2约0.5%，温度不高于38℃），进入SV6-M【J40203】再生气压缩机提压至2.0Mpa后，经过再生气换热器壳侧【C40204AB】、再生气加热炉管内，进入合成油反应器【D40201A、B、C】进行烧炭反应。出反应器气体经过再生换热器管侧【C40204AB】
与SV6-M【J40203】再生气压缩机出口混合气换热后，进入再生气空冷器【C40212】、再生气水冷器【C40208】降温至38℃后。进入再生气分离器【F40201】分离出反应物液态，从排污口排出，气态从分离器上部进入SV6-M压缩机【J40203】入口管道与压缩空气混合后，继续进入SV6-M压缩机【J40203】提压，经过再生气换热器壳侧【C40204AB】、再生气加热炉管内，进入合成油反应器【D40201A、B、C】进行循环，直至烧炭反应完成。
五、操作方法:
Ⅰ、MCL452离心式压缩机
A、开车前准备工作：
1、检查确认压缩机及附属设备完好且处于正常备用状态。
2、对机组所属设备、管道、阀门、仪表、报警联锁系统等进行全面检查，消除缺陷。
3、联系调度通知电工送高压电。
4、排放各分离器、冷却器及管线死角内的油水。
5、打开循环水总进水阀及回水阀门。检查循环冷却水路是否畅通，并调至正常供水压力≥0.20MPa。
6、检查稀油站，注油器内油位(控制在1/2—2/3)，开启稀油站油泵电机，使润滑油稳定在工作压力下(0.3-0.4MPa)。
7、打开三段放空阀，一回一近路阀。关闭三段出口切断阀【XV402031】
一段放空阀以及冷却器后导淋阀、各级分离器后排污阀。
B、开车步骤：
1、盘车、当各项功能都达到要求时关闭盘车电机，停润滑油泵，将盘车手柄搬置“开车”位置。
2、联系调度、汇报班长已做好开车准备。
3、启动主电机，观察电机电流及压缩机运转情况。
4、设备无问题后，慢慢关闭放空阀。调节回路阀（一回一阀、三回一阀）。注意入口压力的下降。
5、待三段出口压力稍高于系统压力时，打开三段出口切断阀【XV402031】，手动打开三段出口截止阀，将气体送往出口总管，这一过程要缓慢进行,以使气压逐步上升。（在此过程中要注意三回一关闭要缓慢，防止憋压）
C、正常停车：
1、关闭三段出口手动截止阀阀门，打开三回一阀门（必要时稍开放空阀）。控制三段出口压力不超过工艺指标。
2、当三段出口截止阀全关时、关闭三出快切阀【XV402031】，全部打开一回一、三回一近路阀、放空阀进行卸载。（防止卸载过快引起静电着火）
3、当压缩机无负荷运转时停下主电机。
4、开启盘车电机，盘车10分钟左右。
5、停循环油泵，关闭冷却水上水、回水总阀。
D、紧急停车：
1、立即按停车按钮，停止压缩机的运转。
2、迅速关三段出口快切阀【XV402031】，开启放空阀、三回一、一回一近路阀进行卸压。
3、然后按正常停车方法处理至备车状态。
Ⅱ、SV6-M再生气压缩机操作方法：
A、准备工作：
1、启机前的检查确认，投用及准备。
（1）机组周围环境整洁。
（2）确认氮气量，压力已满足要求。
（3）机组试机合格，确认处于备用状态。
（4）机组所使用得各温度计、压力表、流量计、液位计、调节阀及相关仪表的计量及监控系统都调校完毕，处于正常状态。
（5）指示仪表，确认缓冲气系统已经建立。
2、润滑油系统的建立：
（1）油箱油位正常若油温低，应启动电加热器对油箱中的油进行加热至≦45℃。
（2）启动润滑油泵，调整润滑油总管压力在0.25-0.3MPa，由压力调
节阀调节。
（3）打开高位油箱进油管线三阀组中的截止阀，向高位油箱充油，直至从高位油箱回油视镜中观察到有油流回油箱为止，然后关闭三阀组中的截止阀。
3、循环水系统的建立：
（1）打开各个冷却器循环水管线的进出口阀门。
（2）润滑油的温度如果过低，可先关闭油冷却器的冷却水，到油温正常时再打开冷却水阀门，调节进水量控制油冷却后温度在35℃-45℃之间。
4、压缩机的充压及置换：
（1）打开压缩机各段的导淋和附属设备和管线的排气阀，打开N2气进入压缩机快切阀【XV402032】，压缩机冲入氮气压力0.5MPa。打开压缩机放空阀，卸压为零（此过程最少需要重复作三次）。联系化验取样分析，确认合格。
（2）置换合格后，关闭各导淋阀和排气阀，打开系统充压阀给压缩机及附属设备充压0.5MPa左右。
B、启机步骤及负荷调整：
1、启机步骤：
（1）开车之前时盘车时间为10分钟。通知调度办理操作票，通知电工送高压电。
（2）打开回路自调阀，确定缓冲气投用正常；循环润滑油系统油压力
达到指标范围；确定冷却水投用正常。
（3）控制室设定转速（1000 r/min），启动电机，观察压缩机振动、位移正常后逐渐提转速。
（4）转速提至8800 r/min转时，直接提速至9500 r/min转冲过临界转速（临界转速：9273r/min）。过临界转速时，注意观察压缩机振动、位移值的变化是否有异常。
2、负荷调整：
（1）接到中控室命令要求并入氮气时，提转速至10000 r/min. （2）缓慢打开氮气入口自调阀，并同时调节回路阀，保证压缩机入口压力和流量稳定。
（3）入口氮气阀全开后，根据合成油反应器内烧炭情况逐渐提转速。检查机组是否运行正常，各仪表显示是否正常。
压缩机停车步骤：
1、切气：
（1）接到调度通知需要切气时，迅速关闭一段进气快切阀【XV402032】。（2）若需要切除合成时，迅速关闭压缩机出口快切阀【XV402034】，并调整转速，若不需要切合成，调整转速维持机组的正常运行。。（3）根据压力和流量的变化调整一回一。
2、正常停机操作：
（1）机组减负荷：
①接到停车命令后，准备减负荷停车。
②随着系统压力的下降，通过控制调整器逐渐转速至9500 r/min。
③按停机按钮，电机自动降速至跳闸停机。
④当干气密封工艺气压力低于氮气压力时，将工艺气切换为三段出口增压后的工艺气密封。
⑤关闭压缩机进口阀。
⑥盘车时间为10分钟，盘至压缩机温度降至40℃以下即可。
（2）机组停机后处于备用状态：
①当轴承温度降至40℃以下时，停止润滑油系统。
②停干气密封系统。
③关闭油冷却器上回水阀。
3、紧急停车操作：
（1）机组紧急停车：
①确认停机原因，并确认机组状态（包括：联锁跳车，人为或紧急事故停车）。
②及时与中控联系，并记录好停车原因和时间，拍闸停车。
③关闭一段进口切断阀【XV402033】，迅速关闭三段出口切断阀【XV402034】。
④当干气密封工艺气压力低于氮气压力时，要将工艺气切换为三段出口增压后的工艺气密封。
⑤打开氮气阀，合成压缩机进行置换（此过程需要重复三次）。Ⅱ、CL452离心式循环气压缩机操作方法：
A、开车前准备工作：
1、启机前的检查确认，投用及准备。
（1）机组周围环境整洁。
（2）确认氮气量，压力已满足要求。
（3）机组试机合格，确认处于备用状态。
（4）机组所使用得各温度计、压力表、流量计、液位计、调节阀及相关仪表的计量及监控系统都调校完毕，处于正常状态。
2、干气密封系统的投用（空分氮气）：
（1）检查隔离气和密封气系统的过滤器投用正常。
（2）打开N2气进入系统的阀门，确认N2压力在0.6Mpa、流量在40NM3/h 隔离气压力30Kpa，建立起隔离气系统。
（3）打开增压装置增压三段出口气，压力增压至1.15MPa建立起密封气系统,一级泄漏气压力在0.06MPa,流量调节在6.0Nm3/h。
(4)检查各指示仪表，确认干气密封系统已经建立。
3、润滑油系统的建立：
（1）油箱油位正常若油温低，应启动电加热器对油箱中的油进行加热至≦45℃。
（2）启动润滑油泵，调整润滑油总管压力在0.25-0.3MPa，由压力调节阀调节。
（3）打开高位油箱进油管线三阀组中的截止阀，向高位油箱充油，直至从高位油箱回油视镜中观察到有油流回油箱为止，然后关闭三阀组中的截止阀。
4、循环水系统的建立：
（1）打开各个冷却器循环水管线的进出口阀门。
（2）润滑油的温度如果过低，可先关闭油冷却器的冷却水，到油温正常时再打开冷却水阀门，调节进水量控制油冷却后温度在35℃-45℃之间。
5、压缩机的充压及置换：
（1）打开压缩机各段的导淋和附属设备和管线的排气阀，打开N2气进入压缩机工艺气管线的阀门，压缩机冲入氮气压力0.5MPa。打开压缩机放空阀，卸压为零（此过程最少需要重复作三次）。联系化验取样分析，确认合格。
（2）置换合格后，关闭各导淋阀和排气阀，打开系统充压阀给压缩机及附属设备充压0.5MPa左右。
B、启机步骤及负荷调整：
1、启机步骤：
（1）开车之前时盘车时间为10分钟。通知调度办理操作票，通知电工送高压电。
（2）打开回路自调阀，确定干气密封投用正常；循环润滑油系统油压力达到指标范围；确定冷却水投用正常。
（3）控制室设定转速（1000 r/min），启动电机，观察压缩机振动、位移正常后逐渐提速。
（4）转速提至（ r/min不确定）转时，直接提速冲过临界转速（临界转速：r/min）。过临界转速时，注意观察压缩机振动、位移值的变化
是否有异常。
2、负荷调整：
（1）接到调度要求并入系统时，提转速至10000 r/min并打开入口快切阀【XV40205】。
(2)联系现场缓慢打开循环气入口截止阀，并同时调节回路阀，保证压缩机入口压力和流量稳定。
(3)入口截止阀全开后，根据合成油所需空速逐渐提速。
(4)检查机组是否运行正常，各仪表显示是否正常。
B、压缩机停车步骤：
1、切气：
（1）接到调度通知需要切气时，迅速关闭一段进气快切阀【XV40205】。（2）若需要切除合成时，迅速关闭二级出口快切阀【XV40203】，并调整转速，若不需要切合成，调整转速维持机组的正常运行。。
（3）根据压力和流量的变化调整二回一。
2、正常停机操作：
（1）机组减负荷：
①接到停车命令后，准备减负荷停车。
②随着系统压力的下降，通过控制调整器逐渐转速至r/min。
③按停机按钮，电机自动降速至跳闸停机。
④当干气密封工艺气压力低于氮气压力时，将工艺气切换为二段出口增压后的工艺气密封。
⑤关闭压缩机进口快切阀【XV40205】及入口截止阀。
⑥盘车时间为10分钟，盘至压缩机温度降至40℃以下即可。
（2）机组停机后处于备用状态：
①当轴承温度降至40℃以下时，停止润滑油系统。
②停干气密封系统。
③关闭油冷却器上回水阀。
3、紧急停车操作：
（1）机组紧急停车：
①确认停机原因，并确认机组状态（包括：联锁跳车，人为或紧急事故停车）。
②及时与中控联系，并记录好停车原因和时间，拍闸停车。
③关闭一段进口快切阀【XV40205】，迅速关闭二段出口快切阀【XV40203】。
④当干气密封工艺气压力低于氮气压力时，要将工艺气切换为二段出口增压后的工艺气密封。
⑤打开氮气阀，合成压缩机进行置换（此过程需要重复三次）。
Ⅳ、单元操作：
1、螺杆泵开泵前的准备工作
1）确认泵护罩牢固
2）确认泵进出口阀门开启。
3）手动盘泵转动灵活无摩擦声。
4）确认冷却水系统畅通。
5）确认泵的入口过滤器干净并安装好。
2、循环油泵的启动操作
1）启动电动机，注意观察电流。
2）用泵入口调整泵的出口压力。
3）确认泵排出压力稳定。
4）检查并确认泵运转的声音，振动及轴承座和电机的温度正常，确认无异常泄露和异味。
5）出现下列情况立即停泵严重泄漏，异常振动，电机异味、打火，泵体撞击，电流持续超高。
3、循环油泵的倒泵
1）调节循环油站一次油压旁路阀，保证油泵出口压力不低于0.8MPa
2)打开备用泵进口阀。开度为2／3—1／2
3)启动备用油泵，观察各仪表指示值保证循环油泵出口压力不高于1.60MPa
4）关闭运行油泵进口阀至1／2—2／3，同时全开备用油泵进口阀。5）停止运行油泵，并关闭一次油压旁路阀。
六、正常运行下的检查，维护与调整：
1.定期进行油品分析，检查是否正常。
2.根据工艺要求，及时调整压缩机转数。
3.及时、准确的填写各项纪录。
4.按规定及时、认真的巡回检查。
5.定时对压缩机组得各项运行数据进行对比，发现问题应正确的进行
处理，并向有关人员及时联系和汇报。
6.保持机组卫生。
七、事故判断与处理：
A、往复式压缩机生产中不正常现象的判断和处理：
八、常见问题及处理方法:
1、一段进气压力低的原因有:入口管道堵塞,入口过滤器堵,大量漏气,仪表失灵.
处理方法:迅速检查,对症下药及时处理.同时稍开一回一、三回一近
路阀保入口压力,联系前后工序处理,必要时可减量或停车.
2、出入口活门坏判断的方法:凡活门坏都会有异常响声,同时温度、压力也会发生变化.如二段入口活门坏,则一段出口压力、温度均上升,二段出口压力、温度均下降.二段出口活门坏,则二段出口压力、温度均上升,三段入口温度、压力均下降.
3、在以下情况下应紧急停车:突然停电、停气、停水,油压回零,爆炸着火,断轴烧瓦,大量漏气,有严重敲击声,机身管道剧烈震动,前后工序发生事故.
4、循环油压力低的原因:油箱液位过低,油过滤器堵,油管破裂漏油,油泵故障,油箱阀门堵或油近路阀开的过大,油冷器堵、破裂或水温过高导致油温过高.
处理方法:针对不同情况,作加油,换过滤器,关小近路阀,加大冷却水量、清洗冷却器.如油压回零,应紧急停车检查处理.
5、气体温度过高的原因：冷却器冷却效果不好，冷却器堵，压缩比大；气缸阀门漏气；冷却水量不足。
处理方法：联系有关岗位调节冷却水量；清洗冷却器；调节压缩比；停车更换气阀。
离心式压缩机：
1、轴承温度升高
2、压缩机流量和排出压力不足
