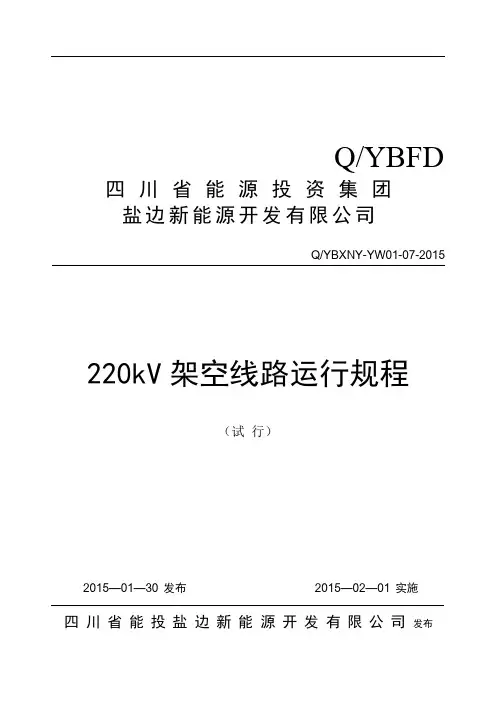

Q/YBFD 四川省能源投资集团
盐边新能源开发有限公司
Q/YBXNY-YW01-07-2015
220kV架空线路运行规程
（试行）
2015—01—30 发布 2015—02—01 实施
四川省能投盐边新能源开发有限公司发布
目录
1 目的和使用范围 (1)
2 规范性引用文件 (1)
3 术语和定义 (1)
4 运行规定 (2)
5 运行方式 (3)
6 正常巡视检查规定 (4)
7 线路操作原则 (6)
8 线路的异常运行及事故处理 (6)
9 试验和验收 (7)
10 附录 (8)
前言
本标准由四川省能投盐边新能源开发有限公司标准化领导小组提出。本标准由四川省能投盐边新能源开发有限公司标准化办公室归口。本标准起草单位：四川省能投盐边新能源开发有限公司。
本标准起草人： XX，XX 。
220kV架空线路运行规程
1 目的和使用范围
1.1 本标准规定了四川省能投盐边新能源开发有限公司220kv架空输电线路运行工作的基本要求、技术标准，并对线路巡视、技术管理及线路保护区的维护和线路环境保护等做出了相关规定。
1.2 本标准适用于四川省能投盐边新能源开发有限公司220kv输电线路的运行，巡视等工作。
2 规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。凡是不注日期的引用文件，其最新版本适用于本标准。
2.1 GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》2.2 DL/T 409 《电业安全工作规程(电力线路部分) 国家电网公司》
2.3 DL/T626 《劣盘形悬式绝缘子检测规程》
2.4 DL/T887 《杆塔工频接地电阻测量》
2.5 DL/T5092 《110～500kV架空输电线路设计技术规程》
2.6 DL/T5130 《架空送电线路钢管杆设计技术规程》
2.7 中华人民共和国主席令第六十号《中华人民共和电力法》1995年12月
2.8 中华人民共和国主席令第239号《电力设施保护条例》1998年1月
2.9 中华人民共和国国家经济贸易委员会/中华人民共和国公安部第8号《电力设施保护条例实施细则》1999年3月
3 术语和定义
下列术语和定义适用于本规程
3.1 档距
相邻两杆塔上导线悬挂点之间的水平距离称为档距，通常用
表示。
3.2 弧垂
导线上任一点到悬挂点连线之间在铅直方向的距离称为弧垂，也叫弛度。
3.3 线路巡视
为掌握线路的运行情况，及时发现线路本体、附属设施以及线路保护区出现的缺陷或隐患，并为线路检修、维护及状态评价（评估）等提供依据，近距离对线路进行观测、检查、记录的工作。根据不同的需要，所进行的巡视。
3.4 故障巡视
运行单位为查明线路故障点，故障原因及故障情况等所组织的线路巡视。
3.5 特殊巡视
在特殊情况下或根据需要、采用特殊巡视方法所进行的线路巡视。特殊巡视包括夜间巡视、交叉巡视、登杆检查、防外力破坏巡视等。
4 运行规定
4.1 线路的运行工作必须贯彻安全第一、预防为主的方针，严格执行电力安全工作规程的有关规定。应全面做好线路的巡视、检测、维修和管理工作，应积极采用先进技术和实行科学管理，不断总结经验、积累资料、掌握规律，保证线路安全运行。
4.2 对于新投运的线路，应执行GBJ233-1990（110～500kV架空电力线路施工及验收规范）。
4.3 必须建立健全岗位责任制，运行维护人员应掌握设备状况和维修技术，熟知有关规程制度，经常分析线路运行情况，提出并实施预防事故、提高安全运行水平的措施，如发生事故，应按电力生产事故调查的有关规定进行。
4.4 应根据运行经验，在线路状态分析评估的基础上逐步开展线路状态检修工作。
4.5 线路应有明确的维修管理界限，应与发电厂、变电所和相邻的运行管理单位明确划分分界点，不得出现空白点。
4.6 杆塔、导线、金具、绝缘子以及工具等应经试验合格通过后方可使用。
4.7 应开展电力设施保护宣传教育工作，建立和完善电力设施保护工作机制和责任，加强线路保护区管理，防止外力破坏。
4.8 线路外绝缘的配置应在长期监测的基础上，结合运行经验，综合考虑防污、防雷、防风偏、防覆冰等因素。
4.9 对易发生外力破坏、鸟害的区域和处于洪水冲刷区的输电线路，应加强巡视，并采取针对性技术措施。
4.10 线路的杆塔上必须有线路名称、杆塔编号、相位以及必要的安全、保护等标志、同塔双回、多回线路应有醒目的标识。
4.11 运行中应加强对防鸟装置、标志牌、警示牌及有关监测装置等附属设施的维护，确保其完好无损。
4.12 线路在额定负载的使用条件下，全年可在额定电压、电流范围内正常运行，线路相关保护投入运行。
4.13 线路正常运行时应定期（根据附录2执行）对线路杆塔接地电阻、绝缘子等进行检查。
4.14 线路在高负载的情况下，应加强对保护装置的巡查、对线路的巡视，检查导线接点有无发热打火现象，绝缘子表面有无闪络，电缆有无过热现象等。
4.15 线路在高温、大风、强降雨、冰雪天气情况后，应加强对线路的巡视。
5 运行方式
5.1 概述
红和风电场220kV红安线路起于红和风电场220kV升压站220kV 1#出线间隔。中途钻越500kV泉榄一、二线，跨越110kV青格线、G5京昆高速、220kV榄青线。最终由安宁220kV变电站4#构架接入系统。共有铁塔38基，其中3基为钢管组合塔。
5.2 倒送电
220kV红安线首次带电按安宁站向红和风电场升压站倒送电的方式进行。由安宁站侧线路开关262合闸对线路冲击合闸三次，充电完成后检查相位相序正确，电压正常，视情况对红和风电场升压站主变压器充电。
5.3 正常运行
220kV红安线正常运行时，线路两侧各开关、隔离刀闸均在合位，接地刀闸均在分位。站内设备均正常运行。
6 正常巡视检查规定
6.1 巡视、检查、维护
为了掌握线路的运行状况，及时发现缺陷和沿线威胁线路安全运行的隐患，必须按期进行巡视与检查。
6.2 线路巡视有以下几种：
6.2.1 定期巡视。由专职巡线员进行，掌握线路的运行状况，沿线环境变化情况，并做好护线宣传工作。
6.2.2 特殊性巡视。在气候恶劣（如：沙尘暴、暴雨、覆冰、大雪等）、河水泛滥、火灾、农灌和其它特殊情况下，对线路的全部或部分进行巡视或检查。
6.2.3 夜间巡视。在线路高峰负荷或阴雾天气时进行，检查导线接点有无发热打火现象，绝缘子表面有无闪络，电缆有无过热现象等。
6.2.4 故障性巡视。在故障情况下查明线路发生故障的地点和原因。
6.2.5 检查性巡视。由运管部值班负责人和线路专责技术人员进行运行监视巡视，目的是了解线路及设备状况，并检查、指导巡线员的工作。
6.3 巡视的主要内容：
6.3.1 杆塔：
6.3.1.1 杆塔是否倾斜；铁塔构件有无弯曲、变形、锈蚀；螺栓有无松动。
6.3.1.2 基础有无损坏、下沉或上拔，周围土壤有无挖掘或沉陷。
6.3.1.3 保护设施是否完好，标志是否清晰。
6.3.1.4 杆塔有无被水淹、水冲的可能，防洪设施有无损坏、坍塌。
6.3.1.5 杆塔标志（杆号、相序牌、警告牌等）是否齐全、明显。
6.3.1.6 杆塔周围有无杂草和蔓藤类植物附生，有无危及安全的鸟巢、风筝及杂物。
6.3.2 横担及金具
6.3.2.1 铁横担有无锈蚀、歪斜、变形。
6.3.2.2 金具有无锈蚀、变形；螺栓是否紧固，有无缺帽；开口销有无锈蚀、断裂、脱落。
6.3.3 绝缘子
6.3.3.1 瓷件是否达防污等级，有无脏污、损伤、裂纹和闪络痕迹。
6.3.3.2 铁脚、铁帽有无锈蚀、松动、弯曲。
6.3.4 导线（包括架空地线）
6.3.4.1 有无断股、损伤、烧伤痕迹。
6.3.4.2 三相驰度是否平衡，有无过紧、过松现象。
6.3.4.3 接头是否良好，有无过热现象（如：接头变色，熔化等），边接线夹弹簧垫是否齐全，螺帽是否紧固。
6.3.4.4 过（跳）引线有无损伤、断股、歪扭，与杆塔、构件及其他引线间距离是否符合规定。
6.3.4.5 导线上有无抛扔物。
6.3.4.6 固定导线用绝缘子上的绑线有无松弛或开断现象。
6.3.4.7 导线与其它建筑物、树木、弱电回路、电视天线及公路等障碍物的安全距离应符合附表3-2规定。
6.3.5 防雷设施
6.3.5.1 避雷器瓷套有无裂纹、损伤、闪络痕迹，表面是否脏污。
6.3.5.2 避雷器的固定是否牢固。
6.3.5.3 引线连接是否良好，与邻相和杆塔构件的距离是否符合规定。
6.3.5.4 各部附件是否锈蚀，接地端焊接处有无开裂、脱落。
6.3.5.5 避雷线接地电阻测试周期不超过5年,接地电阻值不大于15欧。
6.3.6 接地装置
6.3.6.1 接地引下线有无丢失、断股、损伤。
6.3.6.2 接头接触是否良好，线夹螺栓有无松动、锈蚀。
6.3.6.3 接地引下线的保护管有无破损、丢失，固定是否牢靠。
6.3.6.4 接地体有无外露、严重腐蚀，在埋设范围内有无土方工程。
6.3.7 沿线情况
6.3.
7.1 沿线有无易燃、易爆物品和腐蚀性液、气体。
6.3.
7.2 导线对地、对道路、公路、铁路、管道、索道、河流、建筑物等距离是否符合规定，有无可能触及导线的铁烟筒、天线等。
6.3.
7.3 周围有无被风刮起危及线路安全的金属薄、杂物等。
6.3.
7.4 有无威胁线路安全的工程设施（机械、脚手架等）。
6.3.
7.5 查明线路附近的爆破工程有无爆破申请手续，其安全措施是否妥当。
6.3.
7.6 查明防护区内的植树情况及导线与树木间距离是否符合规定。
6.3.
7.7 线路附近有无射击、放风筝、抛扔外物、飘洒金属和在杆塔、拉线上拴牲畜等。
6.3.
7.8 查明沿线污秽情况。
6.3.
7.9 查明沿线江河泛滥、山洪和泥石流等异常现象。
6.3.
7.10 有无违反“电力设施保护条例”的建筑。
7 线路操作原则
7.1 线路停电操作原则
7.1.1 检查主变已经停运，母线已经为空载状态
7.1.2 拉开线路开关251；并拉开控制、储能电源开关
7.1.3 拉开线路负荷侧隔离刀闸；并拉开控制、储能电源开关
7.1.4 拉开线路电源侧隔离刀闸；并拉开控制、储能电源开关
7.1.5 按操作票（工作票）要求布置安全措施
7.2 线路送电操作原则
7.2.1 收回所有工作票，拆除临时安全措施，测绝缘电阻合格。
7.2.2 合上线路电源侧隔离刀闸控制、储能电源开关，合上线路电源侧隔离刀闸
7.2.3 合上线路负荷侧隔离刀闸控制、储能电源开关，合上线路负荷侧隔离刀闸
7.2.4 合上线路开关251，检查带电显示正常
8 线路的异常运行及事故处理
8.1 线路跳闸
8.1.1 现象
8.1.1.1 监控后台来事故音响信号，线路开关251跳闸。
8.1.1.2 跳闸线路表计指示有冲击现象，保护动作信号报警，故障录波装置启动，35kV 厂用变厂用电消失。
8.1.2 处理
8.1.2.1 立即将厂用电切换到10kV外来电源，保证厂用电的安全、可靠运行。
8.1.2.2 汇报值长、向调度值班员汇报说明现场情况。
8.1.2.3 查找故障原因，如为线路瞬时故障，汇报值班调度员申请线路送电。
8.1.2.4 若为线路主保护动作或永久性故障，申请将线路检修，布置安全措施，联系检修处理。
8.1.2.5 若确定为保护误动或认为误动保护使线路跳闸，联系检修班组确认后，汇报值班调度员，申请线路重新恢复送电。
9 试验和验收
9.1 工程验收应按隐蔽工程验收、中间验收和竣工验收的规定项目、内容进行。
9.1.1 隐蔽工程验收
9.1.1.1 基础坑深及基础处理情况
9.1.1.2 现浇基础中钢筋和预埋件的规格、尺寸、数量、位置、底座断面尺寸、混凝土的保护层厚度及浇筑质量。
9.1.1.3 预制基础中钢筋和预埋件的规格、数量、安装位置，立柱的组装质量。
9.1.1.4 岩石及开挖基础的成孔尺寸、孔深、埋入铁件及混凝土浇筑质量。
9.1.1.5 液压连接的接续管、耐张线夹、引流管等的检查。
9.1.1.6 导线、架空地线补修处理及线股损伤情况。
9.1.1.7 杆塔接地装置的埋设情况。
9.1.1.8 基础仿佛情况检查。
9.1.2 中间验收应按基础工程、杆塔工程、架线工程、接地工程、线路防护设施进行。验收应在分布工程完成后，也可分批进行。
9.1.3 竣工验收应符合下列要求
9.1.3.1 竣工验收应在隐蔽工程验收和中间验收全部合格后实施。
9.1.3.2 除应确认工程的施工质量外，还应包括线路走廊障碍物处理情况、杆塔固定标志、临时接地线的拆除、遗留问题的处理情况。
9.1.3.3 竣工验收应验收实物质量，并应进行工程档案资料验收。
9.1.4 架空输电线路工程，应经施工、监理、设计、建设及运行各方共同验收合格后，工程通过验收。
9.2 新建高压架空线路投运之前，要进行绝缘电阻测量、相序相色核定和工频参数测量等试验项目。
9.2.1 耐压试验
9.2.1.1 架空线路耐压试验
9.2.1.2 绝缘子耐压试验
9.2.1.3 地埋电缆（电缆头）耐压试验9.2.2 导线接头试验
9.2.2.1 接触电阻测量
9.2.2.2 温升试验
9.2.3 绝缘电阻测量核对相色
9.2.4 核对相色
9.2.5 参数测量
9.2.5.1 直流电阻测量
9.2.5.2 正序阻抗测量
9.2.5.3 零序阻抗测量
9.2.5.4 正序电容测量
9.2.5.5 零序电容测量
9.2.5.6 相间互感抗测量
9.2.5.7 回路间互感抗测量
9.2.5.8 回路间耦合电容测量
9.2.5.9 计算相间电容
10 附录
10.1 附录1 线路基本情况表
10.2 附录2 线路维修的主要项目及周期
10.3 线路巡视检查主要内容表
