请勿带走！！！
传
感
器
系
列
实
验
讲
义
中国科学技术大学物理实验教学中心
2015-09
目录
实验一电阻应变片传感器DIY电子秤 ................................................................... 实验二DIY温度控制系统&测记忆合金的恢复温度 ............................................. 实验三压力传感器..................................................................................................... 实验四气敏传感器..................................................................................................... 实验五热释电传感器.................................................................................................
实验要求
目前传感器实验有5个系列实验（见下表），共30套设备，实验时要求每人操作一套设备。实验课的基本任务是每人至少要完成2个实验，其中标“★”号是要求必做的实验，可以完成多于2个实验。为了确保实验课程的顺利运行，超过16:30或者21:30后，原则上不安排基本任务之外的实验。
实验一电阻应变片传感器DIY电子秤
实验目的
1、了解电阻应变片的组成、结构
2、了解直流电桥的应用
3、DIY电子秤称重的原理
实验仪器
直流电源悬臂梁（已贴应变片）电子秤底座（已焊好接线柱）
托盘1个1000 Ω电阻3个C形砝码6个
待测物1个香蕉插头6个螺丝刀1把
导线2根万用表1台（公用）
实验原理
1、电阻应变式传感器的结构
右图中的1是敏感栅，它用厚度为0.003～0.101mm的金属箔栅状或用金属线制作。
2、电阻应变式传感器的原理
金属箔电阻应变片贴牢在悬臂梁上下表面，悬臂梁远端加砝码使它弯曲，有的表面受到拉伸，有的表面受到压缩。所以受到拉伸的电阻阻值变大，受到压缩电阻阻值变小。分别将一个、两个或四个电阻应变片与固定电阻组成电桥（所谓单臂、半桥或全桥），以电压表为平衡检测器。未加砝码时，调节电桥平衡，输出电压为零。随着负载增加，电桥不平衡性加大，电压表读数越大。做M-U图，是线性关系。对应三种情况，分别求出电桥灵敏度（单位质量变化引起电压的变化ΔU/ΔM）。
实验中采用如下图的电桥电路，电源电压为E，桥臂电阻均取1000.0Ω，悬臂梁未受力时应变片阻值R=1000.0Ω。根据伏安关系可求得桥电压U与应变片电阻R之间近似满足以下关系：
42E R E R R
U U U E R
R R
???=?
=?
=?
实验内容
1、 自己设法确认各传感器的受力是拉伸还是压缩力，并用图示说明。
2、 利用所提供的元件连接单臂电桥，桥电压由万用表给出，记下零点电压。
3、 依次增加砝码，测量单臂电桥的M~U 定标曲线。有了定标曲线后，就作成了一台简易的电子秤。 提示：电子秤的量程约2公斤，请勿加载过重的物体，以免损坏应变片。
4、 测量待测物体的质量。
5、 分别连接半桥、全桥电路，重复1~3步。
6、 比较三种电路的灵敏度。
7、 实验总结
实验二DIY温度控制系统&测量记忆合金的恢复温度
实验目的
1、了解Cu50测温度的原理
2、DIY一个实用的温度控制系统
3、测量记忆合金的恢复相变温度
实验仪器
智能温控仪温度传感器固态继电器电热炉烧杯
记忆合金弹簧镊子直尺螺丝刀导线
实验原理
本实验首先用温度传感器Cu50或Pt100、智能温控仪、固态继电器、电热炉等元件搭建一套实用的温度控制系统，再利用该系统测量记忆合金的恢复温度。
温度控制系统的原理图如下图所示
1、温控仪
温控仪是调控一体化智能温度控制仪表，它采用了全数字化集成设计，具有温度曲线可编程或定点恒温控制、PID调节、开关量输出、报警、实时数据查询、与计算机通讯等功能。通过温度传感器对待测温度自动进行采样、即时监控，当环境温度高于控制设定值（SV）时控制电路启动，可以设置控
制回差。如温度还在升，当升到设定的超限报警温度点时，启动超限报警功能。
2、PID调节
现代的自动控制技术基于反馈的概念。反馈理论的要素包括三个部分：测量、比较和执行。PID（比例-积分-微分）控制器作为最早实用化的控制器已有70多年历史，现在仍然是应用最广泛的工业控制器。PID控制器简单易懂，使用中不需精确的系统模型等先决条件，因而成为应用最为广泛的控制器。
3、温度传感器Cu50
Cu50是铜热电阻，在一定温度范围内，其阻值会随着温度的变化而线性改变。Cu后的50即表示它在0℃时阻值为50欧姆（类推Pt100）。铜热电阻的线性较好、价格低、电阻率低，因而体积较大，热响应较慢，常用于-50~150℃范围的温度测量，其分度表见表1。
表1、Cu50热电阻分度表
4、固态继电器
固态继电器（SSR）是具有隔离功能的无触点电子开关，用隔离器件实现控制端与负载端的隔离。SSR 的输入端用微小的控制信号，实现驱动大电流负载的目的。在开关过程中无机械接触部件，因此SSR 除具有与电磁继电器一样的功能外，还具有逻辑电路兼容，耐振耐机械冲击，安装位置无限制，输入功率小，灵
敏等许多优点。目前已广泛应用于计算机外围接口设备、恒温系统、电炉加温控制、电机控制、数控、遥控、工业自动化等领域。
5、记忆合金
记忆合金是一种原子排列很有规则马氏体相变合金。这种合金在外力作用下会产生变形，当把外力去掉，在一定的温度条件下，能恢复原来的形状。由于它具有百万次以上的恢复功能，因此叫做"记忆合金"。此外，记忆合金还具有无磁性、耐磨耐蚀、无毒性的优点，因此应用十分广泛。
实验内容
1、按照温度控制系统示意图连接线路。
警示：为避免触电，严禁移除贴在智能温控仪和固态继电器上的密封胶带！
2、向烧杯内倒入约2 cm深的自来水。
警示：请檫干烧杯底部水滴。为避免烫伤，严禁用手触摸电热炉的金属部分！
3、将温度传感器浸入水中，接通电源。
4、设置智能温控仪的SV=50 ℃，电热炉的档位设置在2档与3档之间，此时，应能看到电热炉开
关旁边的加热灯闪烁。
警示：请爱惜实验仪器，防止电热炉烫伤导线外皮！
5、将记忆合金拉伸到6 cm左右，放入烧杯中。
6、记录弹簧长度L与水温T之间的关系曲线，确定记忆合金的恢复温度。
提示：若经过20分钟加热，实测温度(PV)始终不能达到SV=50 ℃，可将电热炉档位升至3档位置。
7、实验总结
实验三 压力传感器
实验目的
1、了解压阻式压力传感器的组成、结构
2、了解压阻式压力传感器测量气压的原理
3、DIY 压力传感器控制感应灯和报警器 实验仪器
MPX5100压力传感器
电磁继电器 二极管
三极管
发光二极管 蜂鸣器
直流稳压电源 导线
实验原理
利用单晶硅材料的压阻效应和集成电路技术制成的传感器。单晶硅材料在受到力的作用后，电阻率发生变化，通过测量电路就可得到正比于力变化的电信号输出。压阻式传感器用于压力、拉力、压力差和可以转变为力的变化的其他物理量（如液位、加速度、重量、应变、流量、真空度）的测量和控制（见加速度计）。
1、MPX5100压阻式压力传感器
2、电磁继电器
A B C
D
E
F
K
①模拟信号输出
②接地 ③接5V 直流电
源正极
④负压端口
⑤正压端口
继电器Ａ、B端等势，C、D端间为螺线管，E为长闭端，F为长开端。C、D端接入控制继电器开关的电路，A（或B）、F端接入被继电器控制的电路。当C、D端无电流经过时，继电器内螺线管中也无电流，其内开关K与E相接，A（或B）、F间为断路。当C、D端有足够大的电流经过时，继电器中螺线管产生的磁场使开关K断开E而接通F，A（或B）、F间便可接通。
3、二极管
二极管具有单向导通性，起关闭开关后给继电器放电作用。
4、三极管
三极管有Ｅ、B、C三个极，接法如图所示
C
B
E
三极管实物及电路图
本实验中，三极管起开关作用，B、E间电压小于约0.6V时，三极管E、C间为断路，B、E间电压大于约0.6V时，三极管E、C间接通。
实验内容：
一、传感器压力与电压的标定（P-U）
实验电路图
1) 将气压传感器正压端口与气管相连，并将气管与血压计球相连（如图所示）。
2) 真空压力表示数为0时记录下电压表示数，然后用血压计球慢慢向瓶内充气，真空压力
表示数每增加0.01MPa时，记录电压表示数，达到最大压力（小于0.1MPa）。
3) 再用血压计球慢慢向瓶外放气，真空压力表示数每减0.01MPa，记录下此时电压表示数，直至真
空压力表示数为0。
4) 将充放气两次同一气压对应电压表示数取平均值，作为测量值，绘出电压表示数U与瓶内气压P
关系图，并作出拟合直线。
二、压力感应灯和报警电路
1) 将气压传感器正压端口与气管相连，并将气管与血压计球相连。
2) 按照下图连接电路，检查无误后接通电源。
压力感应灯和报警电路
3) 用血压计球对湿化瓶充气，使蜂鸣器报警，发光二极管发光。
注意事项
1）实验时切勿摔碰真空压力表头，以防表头漏气
2）直流电源应控制在5V左右，不能过大，以免烧坏传感器、三极管及发光二极管。
3）瓶内气压应控制在0.1MPa以下，不应过大，以免破坏传感器。
实验四气敏传感器
实验目的
1、了解半导体传感器的组成、结构
2、了解半导体传感器测量气体的原理
3、DIY气敏传感器控制感应灯和报警器
实验仪器
MQ-3气敏传感器电磁继电器二极管三极管
发光二极管蜂鸣器直流稳压电源导线
实验原理
气敏传感器是指能够采集气体的某些信息（如：浓度、种类）并把采集到的信息转化为人们更易别的信号（如电信号、声信号、光信号、数字信号等）的元件或装置。气体传感器可分为物理类气体传感器和化学类气体传感器，其中物理类气体传感器包括热电传感器、压电传感器等，而化学类气体传感器包括半导体气敏传感器、催化燃烧气体传感器、电化学气体传感器等。目前化学类气体传感器中使用最多是半导体气敏传感器。由于它具有灵敏度高、响应时间长、恢复时间短、使用寿命长、成本低等特点，广泛应用于防灾报警，如可制成液化石油气、天燃气、城市煤气、煤矿瓦斯以及有毒气体等
方面的报警器；也可用于对大气污染进行监测以及在医疗上用于对O
2、CO
2
等气体的测量；生活中则
可用于空调机、烹调装置、酒精浓度探测等方面。
1、MQ-3气敏传感器，对乙醇十分敏感。
MQ-3气敏探头MQ-3传感器模块电路图
本实验中，只需用正极、负极和A O输出三个引脚，即将电源的正负极接在正负极两个引脚上，用A O 输出引脚进行模拟信号输出。
2、电磁继电器
继电器Ａ、B 端等势，C 、D 端间为螺线管，E 为长闭端，F 为长开端。C 、D 端接入控制继电器开关的电路，A （或B ）、F 端接入被继电器控制的电路。当C 、D 端无电流经过时，继电器内螺线管中也无电流，其内开关K 与E 相接，A （或B ）、F 间为断路。当C 、D 端有足够大的电流经过时，继电器中螺线管产生的磁场使开关K 断开E 而接通F ，A （或B ）、F 间便可接通。 3、二极管
二极管具有单向导通性，起关闭开关后给继电器放电作用。 4、三极管
三极管有Ｅ 、B 、C 三个极，接法如图所示
三极管实物及电路图
本实验中，三极管起开关作用，B 、E 间电压小于约0.6V 时，三极管E 、C 间为断路，B 、E 间电压大于约0.6V 时，三极管E 、C 间接通。
C
B
E
A B C
D
E
F
K
实验内容
一、传感器测量气体浓度与电压标定(C-U)
1）按图所示连接电路，用水杯量取200ml水，将MQ-3传感器接入杯盖上，检查无误后接通电源。
实验电路图
2）待万用表直流电压档示数稳定后，记录下该示数，作为没加乙醇时传感器输出电压。再按下表依次用注射器取少量乙醇，从容器小孔中注入容器，轻微振动容器，使乙醇溶解均匀，待电压表示数几乎稳定后，记录下电压表示数，直至总共加入1.5ml乙醇。
加入乙醇体积V/ml 0 0.1 0.2 0.3 0.5 0.7 0.9 1.1 1.3 1.5
传感器输出电压
U RL/V
3）画出传感器输出电压U RL与容器内乙醇溶液浓度C的关系曲线
二、气敏感应灯和报警电路
1）按图示连接实验电路，接通电源。
气敏报警电路图
传感器原理及应用

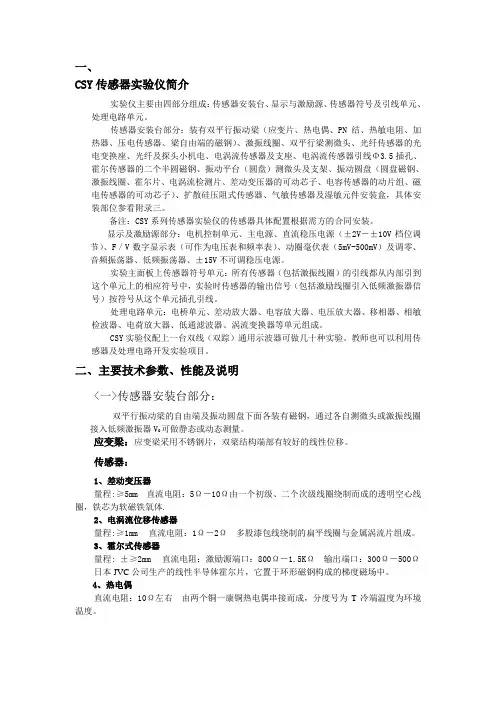

CSY－998系列传感器实验台 主要技术参数、性能及说明 CSY系列传感器系统实验仪是集被测体、各种传感器、信号激励源、处理电路和显示器于一体，组成一个完整的测试系统。 实验仪主要由实验工作台、处理电路、信号与显示电路三部分组成。传感器位于实验工作台右边，装在圆盘式工作台的四周，依次为（依逆时针方向）电感式（差动变压器）、电容式、磁电式、霍尔式、电涡流式、压阻式等传感器。光纤传感器的一端已固定在“光电变换器”上，另一端为活动的圆柱形探头，可根据要求加以固定。 一、传感器安装台部分： 双平行振动梁的自由端及振动 圆盘下面各装有磁钢，通过各自测微 头或激振线圈接入低频激振器VO 可做静态或动态测量。 应变梁：应变梁采用不锈钢片， 双梁结构端部有较好的线性位移。 传感器： 1．应变式传感器 箔式应变片阻值：350Ω，应变 系数：2。 2．热电偶（热电式） 直流电阻：10Ω左右，由两个铜 一康铜热电偶串接而成，分度号为T冷端温度为环境温度。 3．差动变压器 量程：≥5mm，直流电阻：5Ω－10Ω由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体。 4．电涡流位移传感器 量程：3mm，直流电阻：1Ω－2Ω，多股漆包线绕制的扁平线圈与金属涡流片组成。 5．霍尔式传感器 日本JVC公司生产的线性半导体霍尔片，它置于环形磁钢构成的梯度磁场中。量程：±1mm。 6．磁电式传感器 直流电阻：30Ω－40Ω，由线圈和动铁（永久磁钢）组成，灵敏度：0.5v／m／s。 7．压电加速度传感器 PZT－5双压电晶片和铜质量块构成。谐振频率：＞－10KHz。 8．电容式传感器 量程：＋5mm，由两组定片和一组动片组成的差动变面积式电容传感器。 9．压阻式压力传感器
pH 值传感器 (型号：PH-BTA或PH-DIN) 所有传统的pH 计的实验或示范都可以用我们的pH 值传感器。使用此传感器更 可以自动采集数据、作图表、数据分析等功能。它的典型应用是：研究家庭常见的 酸和碱、酸碱滴定、在化学反应、水族箱内光合作用过程中监测pH 的变化、研究 酸雨和缓冲液、河流和湖的水质分析等。 威尼尔(Vernier) 有多本实验手册都有各种使用pH 值传感器的实验。 化学使用威尼尔 水质使用威尼尔 生物使用威尼尔 物理科学威尼尔 初中科学使用威尼尔 科学使用掌上电脑 高级化学使用威尼尔 用pH 值传感器采集数据 以下是使用pH 值传感器的一般操作流程： 数据采集软件 此传感器可以与一个界面以及以下的数据采集软件一起使用。 ?Logger Pro 3 这个计算机程序可配合LabQuest、LabPro、或威尼尔动手做！连接使用。?Logger Pro 2 这个计算机程序可配合ULI 或Serial Box Interface 使用。 ?Logger Lite 这个计算机程序可配合LabQuest、LabPro、或威尼尔动手做！连接使用。?LabQuest App 这个程序是当单独使用LabQuest 时配合使用的。 ?EasyData App 这个TI-83+ 和TI-84+ 计算器应用可配合CBL 2、LabPro、和威尼尔EasyLink 一起使用。我们建议使用2.0 或更新的版本，您可以从威尼尔的网站， https://www.doczj.com/doc/3512370058.html,/easy/easydata.html，下载，然后转移到计算器上。查看威尼尔的网站，https://www.doczj.com/doc/3512370058.html,/calc/software/index.html，可得到更多有关应用与程序转移指南的信息。?DataMate 程序采用DataMate 配合LabPro 或CBL 2 与以下计算器使用：TI-73、TI-83、TI-86、TI-89、和Voyage 200。在LabPro 和CBL 2 的使用说明书中可看到将程序转移到计算器的指示。 1如果你是配合ULI 或SBI 使用Logger Pro 2，pH 值传感器是不能自动识别的。在探头与传感器文件夹中打开一个pH 值传感器的实验文件。
现代(传感器)检测技术实验 实验指导书 目录 1、THSRZ-2型传感器系统综合实验装置简介 2、实验一金属箔式应变片——电子秤实验 3、实验二交流全桥振幅测量实验 4、实验三霍尔传感器转速测量实验 5、实验四光电传感器转速测量实验 6、实验五 E型热电偶测温实验 7、实验六 E型热电偶冷端温度补偿实验 西安交通大学自动化系 2008.11
THSRZ-2型传感器系统综合实验装置简介 一、概述 “THSRZ-2 型传感器系统综合实验装置”是将传感器、检测技术及计算机控制技术有机的结合，开发成功的新一代传感器系统实验设备。 实验装置由主控台、检测源模块、传感器及调理（模块）、数据采集卡组成。 1.主控台 (1)信号发生器：1k～10kHz 音频信号，Vp-p=0～17V连续可调； (2)1～30Hz低频信号，Vp-p=0～17V连续可调，有短路保护功能； (3)四组直流稳压电源：+24V,±15V、+5V、±2～±10V分五档输出、0～5V可调，有短路保护功能； (4)恒流源：0～20mA连续可调，最大输出电压12V； (5)数字式电压表：量程0～20V，分为200mV、2V、20V三档、精度0.5级； (6)数字式毫安表：量程0～20mA，三位半数字显示、精度0.5级，有内侧外测功能； (7)频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm； (8)计时器：0～9999s，精确到0.1s； (9)高精度温度调节仪：多种输入输出规格，人工智能调节以及参数自整定功能，先进控制算法，温度控制精度±0.50C。 2.检测源 加热源：0～220V交流电源加热，温度可控制在室温～1200C； 转动源：0～24V直流电源驱动，转速可调在0～3000rpm； 振动源：振动频率1Hz～30Hz（可调），共振频率12Hz左右。 3.各种传感器 包括应变传感器：金属应变传感器、差动变压器、差动电容传感器、霍尔位移传感器、扩散硅压力传感器、光纤位移传感器、电涡流传感器、压电加速度传感器、磁电传感器、PT100、AD590、K型热电偶、E型热电偶、Cu50、PN结温度传感器、NTC、PTC、气敏传感器（酒精敏感，可燃气体敏感）、湿敏传感器、光敏电阻、光敏二极管、红外传感器、磁阻传感器、光电开关传感器、霍尔开关传感器。包括扭矩传感器、光纤压力传感器、超声位移传感器、PSD位移传感器、CCD电荷耦合传感器：、圆光栅传感器、长光栅传感器、液位传感器、涡轮式流量传感器。 4.处理电路 包括电桥、电压放大器、差动放大器、电荷放大器、电容放大器、低通滤波器、涡流变换器、相敏检波器、移相器、V/I、F/V转换电路、直流电机驱动等 5.数据采集 高速USB数据采集卡：含4路模拟量输入，2路模拟量输出，8路开关量输入输出，14位A/D 转换，A/D采样速率最大400kHz。 上位机软件：本软件配合USB数据采集卡使用，实时采集实验数据，对数据进行动态或静态处理和分析，双通道虚拟示波器、虚拟函数信号发生器、脚本编辑器功能。
实验平台介绍 传感器教学实验系列nextsense是针对传感器教学，虚拟仪器教学等基础课程设计的教学实验模块。nextsense系列配合泛华通用工程教学实验平台nextboard使用，可以完成热电偶、热敏电阻、RTD热电阻、光敏电阻、霍尔元件等传感器的课程教学。课程提供传感器以及调理电路，内容涵盖传感器特性描绘、电路模拟以及实际测量等。 图1 nextboard实验平台 nextboard具有6个实验模块插槽；提供两块标准尺寸的面包板，用户可自搭实验电路；为NI 数据采集卡提供信号路由，可完全替代NI数据采集卡接线盒功能，轻松使用数据采集卡资源；还为实验模块和自搭电路提供电源，既可用于有源电路供电，也可作为外接设备供电。 实验模块区共有6个插槽，分别为4个模拟插槽Analog Slot 1-4，2个数字插槽Digital Slot 1-2。数据采集卡的模拟通道和数字通道分配到实验模块区的Analog Slot 和Digital Slot 上。Analog Slot 模拟插槽用于那些需要使用模拟信号的实验模块。Digital Slot 数字插槽用于那些需要同时使用多个数字信号或脉冲信号的实验模块。 图2 模拟插槽和数字插槽
特别需要注意的是： （1）在使用所有模块之前，都要先区分模块的类型：带有正弦波标记的为模拟实验模块，需要插在Analog Slot 上使用；带有方波标记的为数字模块，需要查在Digital Slot 上使用。如果插错插槽，会导致模块工作不正常，甚至损坏模块。 （2）插拔实验模块前关闭nextboard电源。 （3）开始实验前，认真检查模块跳线连接，避免连接错误而导致的输出电压超量程，否则会损坏数据采集卡。 Nextboard的连线： （1）电源线，把220V的电源通过一个15V的直流变压器，送到实验台上。 （2）数据采集卡，将数据采集卡的插头与实验台可靠连接。
成都理工大学工程 技术学院 单片机课程设计报告 数字温度计设计
摘要 在这个信息化高速发展的时代，单片机作为一种最经典的微控制器，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术，作为自动化专业的学生，我们学习了单片机，就应该把它熟练应用到生活之中来。本文将介绍一种基于单片机控制的数字温度计，本温度计属于多功能温度计，可以设置上下报警温度，当温度不在设置范围内时，可以报警。本文设计的数字温度计具有读数方便，测温范围广，测温精确，数字显示，适用范围宽等特点。 关键词：单片机，数字控制，数码管显示，温度计，DS18B20，AT89S52。
目录 1概述 (4) 1.1设计目的 (4) 1.2设计原理 (4) 1.3设计难点 (4) 2 系统总体方案及硬件设计...................................................... 错误！未定义书签。 2.1数字温度计设计方案论证 (4) 2.2.1 主控制器 (5) 2.4 系统整体硬件电路设计 (7) 3系统软件设计 (8) 3.1初始化程序 (8) 3.2读出温度子程序 (9) 3.3读、写时序子程序 (10) 3.4 温度处理子程序 (11) 3.5 显示程序 (12) 4 Proteus软件仿真 (13) 5硬件实物 (14) 6课程设计体会 (15) 附录1： (14) 附录2: (21)
1概述 1.1设计目的 随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一，它所给人带来的方便也是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，要为现代人工作、科研、生活、提供更好的更方便的设施就需要从数单片机技术入手，一切向着数字化控制，智能化控制方向发展。 本设计所介绍的数字温度计与传统的温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于对测温比较准确的场所，或科研实验室使用，可广泛用于食品库、冷库、粮库、温室大棚等需要控制温度的地方。目前,该产品已在温控系统中得到广泛的应用。 1.2设计原理 本系统是一个基于单片机AT89S52的数字温度计的设计，用来测量环境温度，测量范围为-50℃—110℃度。整个设计系统分为4部分：单片机控制、温度传感器、数码显示以及键盘控制电路。整个设计是以AT89S52为核心，通过数字温度传感器DS18B20来实现环境温度的采集和A/D转换，同时因其输出为数字形式，且为串行输出，这就方便了单片机进行数据处理，但同时也对编程提出了更高的要求。单片机把采集到的温度进行相应的转换后，使之能够方便地在数码管上输出。LED采用三位一体共阳的数码管。 1.3设计难点此设计的重点在于编程，程序要实现温度的采集、转换、显示和上下限温度报警，其外围电路所用器件较少，相对简单，实现容易。 2 系统总体方案及硬件设计 2.1数字温度计设计方案论证 由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D 转换电路，感温电路比较麻烦。进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。 2.2总体设计框图 温度计电路设计总体设计方框图如图1所示，控制器采用单片机AT89S52，温度传感器采用DS18B20，用3位共阴LED数码管以串口传送数据实现温度显示。
光电传感器测转速实验 实 验 指 导 书
简 介 一、本实验装置的设计宗旨： 本实验装置具有设计性、趣味性、开放性和拓展性，实验中大量重复的接线、调试和后续数据处理、分析、可以加深学生对实验仪器构造和原理的理解，有利于培养学生耐心仔细的实验习惯和严谨的实验态度。非常适合大中专院校开设开放性实验。本实验装置采用了性能比较稳定，品质较高的敏感器件，同时采用布局较为合理且十分成熟的电路设计。 二、光电传感器测转速实验实验装置 1．传感器实验台部分 2．九孔实验板接口平台部分：九孔实验板作为开放式和设计性实验的一个桥梁（平台）； 3．JK-19型直流恒压电源部分：提供实验时所必须的电源； 4．处理电路模块部分：差动放大器、电压放大器、调零、增益、移相等模块组成。 三、主要技术参数、性能及说明： （1）光电传感器：由一只红外发射管与接收管组成。 （2）差动放大器：通频带kHz 10~0可接成同相、反相、差动结构，增益为100~1倍的直流放大器。 （3）电压放大器：增益约为5位，同相输入，通频带kHz 10~0。 （4）19JK -型直流恒压电源部分：直流V 15±，主要提供给各芯片电源： V 6 ,V 4 ,V 2±±±分三档输出，提供给实验时的直流激励源；V 12~0：A 1ax Im =作 为电机电源或作其它电源。 光电传感器测转速实验 【实验原理】 如图所示：光电传感器由红外发射二极管、红外接收管、达林顿出管及波形整形组成。
发射管发射红外光经电机转动叶片间隙，接收管接收到反射信号，经放大，波形整形输出方波，再经转换测出其频率，。 图1 【实验目的】 了解光电传感器测转速的基本原理及运用。 【实验仪器】 如图所示，光电式传感器、JK-19型直流恒压电源、示波器、差动放大器、电压放大器、频率计和九孔实验板接口平台。 图2 图3 【实验步骤】 1．先将差动放大器调零，按图1接线；

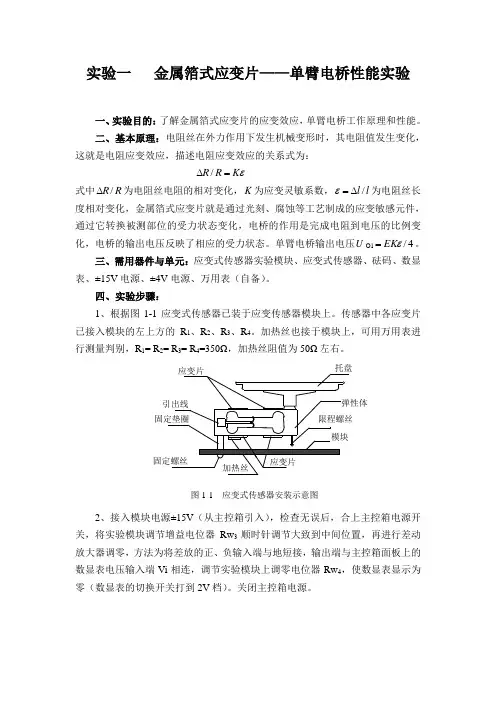

实验一 金属箔式应变片性能实验 （一）金属箔式应变片——单臂电桥性能实验 一、实验目的：了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。 二、基本原理：电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为： εK R R =? 式中R R ?为电阻丝电阻相对变化， K 为应变灵敏系数， l l ?=ε为电阻丝长度相对变化， 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部位受 力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。对单臂电桥输出电压4 1ε EK U O =。 三、需用器件与单元：应变式传感器实验模板、应变式传感器、砝码、数显表、士15V 电源、土4V 电源、万用表（自备）。 四、实验步骤： 1．应变式传感器已装于应变传感器模板上。传感器中各应变片已接入模板的左上方的1R 、2R 、3R 、4R 。加热丝也接于模板上，可用万用表进行测量判别， Ω====3504321R R R R ，加热丝阻值为Ω50左右。 2．接入模板电源上15V （从主控箱引入），检查无误后，合上主控箱电源开关，将实验模板调节增益电位器3W R 顺时针调节大致到中间位置，再进行差动放大器调零，方法为将差放的正、负输入端与地短接，输出端与主控箱面板上数显表电压输入端i V 相连，调节实验模板上调零电位器4W R ，使数显表显示为零（数显表的切换开关打到2V 档）。关闭主控箱电源。 3．将应变式传感器的其中一个应变片1R (模板左上方的1R )接入电桥作为一个桥臂与5R 、6R 、7R 接成直流电桥（5R 、6R 、7R 模块内已连接好） ，接好电桥调零电位器4W R ，接上桥路电源上4V （从主控箱引入）如图1—2所示。检查接线无误后，合上主控箱电源
