中国移动通信集团北京有限公司
数据业务部
布线与标签配置格式规范
本文档版权由中国移动通信集团北京有限公司所有。未经中国移动通信集团北京有限公司书面许可，任何单位和个人不得以任何形式摘抄、复制本文档的部分或全部，并以任何形式传播。
目录
文档信息 (1)
核实文档版本 (1)
修改记录 (1)
文档批准 (1)
分发 (1)
本文档拟分发往的部门或个人名单 (1)
本文档拟分发往参考的部门或个人名单 (1)
1范围 (1)
2引用标准 (2)
3定义 (2)
4缩略语 (2)
5责任 (2)
6机柜布线要求 (2)
6.1机柜布线 (2)
6.2设备摆放 (3)
7标签制作规范 (4)
7.1设备标签 (4)
7.1.1客户标签 (4)
7.1.2数据中心内部设备及内部系统标签 (5)
7.2线缆标签 (6)
8附录 (8)
8.1北京移动数据中心内部设备命名规范 (8)
8.2相关文件 (9)
文档信息
核实文档版本
使用本文档前，文档使用者有责任核实当前版本的有效性。
修改记录
对本文档所有修改都应按修改时间顺序记录在此。
文档批准
您本人或您本人指定的代表的签字表明您批准了本文档内容。它也表明您已经仔细地阅读、审查和考虑到了本文档对您的部门有怎样的影响以及它是否符合公司的指导方向。
批准签字
分发
本文档拟分发往的部门或个人名单
BMCC数据业务部数据中心人员
本文档拟分发往参考的部门或个人名单
1范围
数据中心所有网络设备，客户设备以及移动内部业务系统设备。
2引用标准
a)《中国移动通信网网元设备编码和路由命名原则》
b)《中国移动通信网网元设备编码和路由命名原则补充规定》
c)中国移动数据网资源命名规范（V1.1.0）
d)中国移动电信级数据机房规范（讨论稿）
3定义
4缩略语
5责任
运行维护组人员要按照流程执行客户安装服务，完成客户网线布线及标签工作。配合数据
业务平台机房内部系统集成商布线施工，验收集成商网线及标签是否合格。
6机柜布线要求
6.1机柜布线
传输线(红线)：
网线从机柜的左侧面中间位置由上向下走, 在每个设备上方接到网卡(左面图)。
光纤从机柜的右侧面中间位置由上向下走, 在每个设备上方接到网卡(左面图)。
电源线(褐色)：
从电源插座旁由上向下走, 然后接到相关设备(右面图)。而有些设备是双电源，都是按照
(右面图)电源插座旁固定位置。
机柜安装及机房综合布线规定要求，参见BMCCMDC-TMISM074《现场施工管理办法》。
6.2设备摆放
客户设备(前面图)：
从机柜最上两个U及最下两个U不存放任何设备, 而每两台设备之间，需要留有1U空间
(除了1U设备之外)。1U设备如为单电源，则每两台间隔1U，如为双电源，则每1台间隔
1U空间。
因机柜大小不同，各地机房可以放置客户设备的数量不同。以下表是客户设备最多存放上
限及最多用电源空开。
7标签制作规范
在北京移动数据中心机房使用的标签分为如下两类：设备标签和线缆标签。
7.1设备标签
依照集团公司关于数据中心的管理条例，客户设备的标签不得泄漏客户相关信息，因此把
设备标签分为两类，一类是客户标签，只记录客户设备编号，我们把客户设备详细信息记
录在BMCCMDC-FMISM076《客户设备登记表》中，便于对外隐藏客户信息，同时方便机房维
护人员管理；另外一类属于数据中心内部设备标签及数据业务平台机房内部系统设备标
签，这类设备的标签应该贴在机身上。下面分别就这两类标签分别说明：
制作标签的相关设备
a)EPSON ELW-9000K标签打印机
b)EPSON SS18KW 9mm/18mm标签打印纸
c)Brother PT-18R标签打印机
d)Brother TZ 9mm/12mm/18mm标签打印纸
7.1.1客户标签
a)使用的标签纸规格为9MM。
b)字体为“小”（同时按下“Shift+行调整”出现“字修饰”选项，在“缩放”中选择
“小”）。
c)边框为“边框2”（在“边框·表”里选择“边框2”）。
d)设备标签的内容为：设备编号、设备摆放位置。
在客户入住完毕把设备标签做好，贴在客户设备表面醒目位置，便于维护工作中的管理和
查找。
下面为设备标签的格式范例：
菜市口设备:
望京设备:
昌平设备：
7.1.2数据中心内部设备及内部系统标签
为了便于日后维护管理和监督工程实施情况，集成商应该严格按此标签方案规定的内容制
作设备标签。设备标签应能够全面涵盖所描述设备的各项具体信息，但又要尽量做到简
洁、清晰、规范，贴于设备表面醒目位置。
设备主标签应包含但不限于以下项目：
设备所属工程名称：
设备型号：
设备用途：
设备名：
a) 设备所属工程名：描述设备所属的工程名称，应该与相关合同描述一致。
b) 设备型号：描述设备的详细型号，如CISCO 3550。
c) 设备用途：描述此设备在工程项目中的具体用途。
d) 设备名：设备名是全网唯一的用于代表某一台网元设备，命名原则见8.1节规定。
同时数据中心会对数据业务平台机房的内部系统的设备统一分配设备编号，格式如下：
菜市口五层：
7.2线缆标签
线缆标签用于设备互联的网线及各类缆线的标识，便于检查设备连接情况：
a) 标签标识应“固定”在距线缆接头3厘米左右的范围之内。
b) 使用的标签纸规格为9MM。
c) 字体为“黑体”，字号为“极小”，格式为“无边框”。
d) 标签的全部内容均应朝向机柜外侧，标签间应有明显层次，不能相互遮挡。
以下为线缆标签的格式范例：
由于光纤要分收发，所以光纤端口描述中“S”表示收，“F”表示发
a) 设备到配线架标签格式:
b) 同一机柜中设备间连线标签格式:
c) 不同机柜间设备连线标签格式:
线缆标签的使用示例：
i.当缠绕在电缆时, 透明的“尾巴”覆盖在白色的打印区上。透明的尾端应有足够的
长度, 至少能够缠绕电缆一圈或一圈半。
ii.双绞线（网线）、大多数等较粗的线缆可以使用“覆盖保护膜标签”缠绕式标签；
iii.光纤、2M线等较细的线缆如果使用“覆盖保护膜标签”缠绕式标签字迹较小不能表示线缆标识时，可以采用旗形标签。
8附录
8.1北京移动数据中心内部设备命名规范
本规范主要参考了《中国移动数据网资源命名规范（V1.1.0）》。主要定义了数据中心内
部的各类设备及移动内部系统设备命名方法。具体命名规则如下（从本文件发布之日起执
行）：
2．第二组“网络层次”：应根据业务系统设备的网络层次来命名
骨干层用BS表示，省网层用PS表示，城域网层用MS表示。
对于为多个省区提供业务接入，且设备连接在全国骨干网层次，如MMS系统、KJAVA
系统、E-MAIL服务器等，其命名中网络层次按骨干网层次命名；对于为多个省区提
供业务接入，但设备连接在省网层次，如ISMG系统、DSMP系统等，其命名中网络层
次应按照省网层次命名。
3．第三组“业务系统名称”：如161、QXT、OTA等。
“序号”字段的使用：如果在相同省市、相同网络层次下，存在多套同一业务类型的
业务系统，可以使用“序号”字段区分每一套业务系统，该字段为可选。如果目前只
有1套同一业务类型的业务系统，则没有套数的区分需求，则不必要“序号”字段。
4．第四组“设备类型”：设备类型或网元子功能的定义如下表所列：
备以序号01、02区别，若不需区别，则取默认值01。
5．第五组“备注”：可以根据维护习惯进行定义，用以标识设备功能，可根据需要自行定义。
例如菜市口5层数据业务平台机房161系统的服务器可以命名为：
BJCSK-PS-161-SV01-appserver01，BJCSK-PS-161-SV02-appserver02
8.2相关文件
BMCCMDC-TMISM074《现场施工管理办法》
BMCCMDC-FMISM082《客户设备清单》
~ 全文完 ~
导线连接的基本要求 1、连接点处接触紧密，接触电阻小，稳定性好，与同长度同截面导线的电阻比应不大于1-1.2倍； 2、接头的机械强度应不小于导线机械强度的80-90%； 3、耐腐蚀，对于铝与铝连接，如采用熔焊法，主要防止残余熔剂或熔渣的化学腐蚀，对于铝与铜联系，主要防止电腐蚀； 4、不同线号的导线及不同金属的导线不得在受张力的地方连接； 5、接头的绝缘强度应与导线的绝缘强度一样； 6、铜铝线连接时必须采用铜铝接头或压接，不准用自缠自的方法； 7、导线的连接应采用压接或焊接（管压接法、电阻焊法、气焊法、封端连接）； 8、单股小截面铜、铝导线联接时，可将铜线涮锡后再相互联接，6平方毫米以下铜导线可采用缠绕法连接； 9、铝绞线在档距中间连接时必须采用压接、钳接、绞接管，在引流处可采用跳线夹或瓶勾线夹。 1. 电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。 电气间隙是指在两个导电零部件之间或导电零部件与设备防护界面之间测得的最短空间距离。即在保证电气性能稳定和安全的情况下，通过空气能实现绝缘的最短距离。 爬电距离是指沿绝缘表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。即在不同的使用情况下，由于导体周围的绝缘材料被电极化，导致绝缘材料呈现带电现象。此带电区（导体为圆形时，带电区为环形）的半径，即为爬电距离。 2. 电气元件及其组装板的安装结构应尽量考虑进行正面拆装。 3. 如有可能，元件的安装紧固件应做成能在正面紧固及松托。 4. 各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。 5. 发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。 6. 二极管、三极管及可控硅、矽堆等电力半导体，应将其散热面或散热片的风道呈垂直方向安装，以利散热。 7. 电阻器等电热元件安装一般应安装在箱子的上方，安装方向及位置应考虑到利于散热并尽量减少对其它元件的热影响。
工程现场通信总线布线、压接规范说明文档 一．现场通信总线分类 1.1 串行通信 串行通信中的每帧数据（7位或8位）都包含一个低电平的起始位，一个高电平的停止位和一个校验位，数据的传输波特率可从300bps～115200bps。设备间通信的前提是必须首先对通信串口设置相同的数据位，起始位，停止位，波特率和奇偶校验。 串行通信一般包括RS232、RS485、RS422三种常用方式，三类通信总线方式 的技术参数比较如下表： 表1 RS232、RS422与RS485三种总线方式技术性能比较 1.2 以太网通信 以太网是一种利用四线制传输的通信方式，每个以太网节点都有一个隔离脉 冲变压器作为驱动和物理接口。技术性能如下： 表2 以太网总线技术性能
二．工程现场应用与布线规范 2.1 RS232 通信总线 2.1.1 应用场合 通信工作站与PC机之间的通信连接，如用CDT，DISA送后台； 现场RS232通信接口设备与通信工作站连接，如管理机通GPS时钟； 现场RS232通信接口设备与PC机之间的通信连接，如后台通GPS时钟； 2.1.2 布线规范 1、RS232通信线路的拓扑结构为1对1方式。 2、在工程无特殊要求下，通信电缆采用8芯超五类屏蔽双绞线。 3、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A） 电缆垂直距离大于1m，且不能与之平行。在不可避免的强干扰环境（距离高压、大电流设备和线路过近）下，通信线路应在专用钢管内走线，且钢管可靠接地。 4、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。 5、布放线缆应有冗余。通信端口接线两端应预留0.3-06m。 6、通信电缆长度不超过15米。 7、通信线路TXD、RXD必须使用同一对双绞线的2芯，这里规定使用橙白、橙这一对 双绞线，GND线规定使用棕色线。线芯剥取长度15cm左右，待通信测试完成后，确定能够正常通信后将多余的线芯减掉，然后反拉通讯线外皮，使多余的线芯必须包裹在外皮中。 8、若是RS232通信接口是端子型，必须采用0.5mm2针形压接头（线鼻子）冷压后接 入端子；若设备通信接口是标准DB9公（母）头接口，必须使用DB9母（公）头焊接通讯线并用塑料外壳封装好后安装接入。 9、通信线缆两端必须贴有标签，标明起始和终端设备位置以及信息点等信息，标签
电气设备系统布线规范【2016版】 变配电站及车间动力（照明、开关）配电（柜、盒）等公共设备设施是企业运作的心脏，电力供应不正常，不仅使整个生产活动不能正常进行，有时还会因突然断电而发生火灾事故和人身伤害事故，同时合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性，且便于查找故障原因及后期维护保养工作。 1、布线基本原则 1.1电气系统整体布线应符合设计规定的电路图及装置布线图要求； 1.2电器元件的布置应考虑安全间隙，并做到整齐、美观、对称，外形尺寸与结构类似的电器可安放在一起，以利加工、安装和配线（若采用行线槽配线方式，应适当加大各排电器间距，以利布线和维护）； 1.3尽可能减少组件之间的连线数量，把接线关系密切的控制电器置于同一组件中，同时为了电气控制系统便于检查与调试，把需经常调节、维护和易损元件组合在一起； 1.4开关电器、控制板的进出线一般采用接线端头或接线鼻子连接，应按电流大小及进出线数选用不同规格的接线端头或接线鼻子； 1.5电气柜、控制柜、柜(台)内的元件之间的连接，可以借用元件本身的接线端子直接连接，过渡连接线应采用端子排过 渡连接，端头应采用相应规格的接线端子处理； 1.6电气柜、控制柜、柜(台)之间以及它们与被控制设备之间，采用接线端子排或工业联接器（航空插头等）连接； 1.7弱电控制组件、印制电路板组件之间应采用各种类型的标准接插件连接； 1.8强电、弱电应分开并注意屏蔽，防止外界及相互干扰； 1.9所有接线端子、插座、保护装置等电气部件均应符合国家相关电气安全标准，质量可靠，其中插座、接线端子和过流、短路保护装置应通过国家3C 认证； 2、动力（照明）、配电、开关箱（柜、板） 2.1安全用电目视化
For personal use only in study and research; not for commercial use 电气设备系统布线规范 1．目的和分类 合适的布线（包括线缆选择与布敷、屏蔽连接与工艺）可以有效地减少外部环境对信号的干扰以及各种线缆之间的相互干扰，提高设备运行的可靠性。同时，也便于查找故障原因和维护工作，提高产品的可用性。 线缆大致分成以下几种类型： A类：敏感信号线缆 B类：低压信号线缆 D类：辅助电路配电电缆 E类：主电路配电电缆 A类指各种串行通信（如以太网、RS485等）电缆、数据传输总线、ATC天线和通信电缆，无线电、以及各类毫伏级（如热电偶、应变信号等）信号线。 B类指5V、±15V、±24V、0～10mA、4～20mA等低压信号线（如各种传感器信号、同步电压等）以及广播音频、对讲音频电缆。 D类指220/400V、连接各种辅助电机、辅助逆变器的电缆。 E类指额定电压3kV（最大3600V）以下，500V以上的电力电缆。 这4类信号中，就易被干扰而言，按A→E的顺序排列，A类线最易被干扰；就发射的电磁骚扰而言，按E→A的顺序排列，E类发射的骚扰最强。 2．线缆选择的基本原则 应选择阻燃、无卤（或低卤）、无毒的绝缘线缆，线缆应具备良好的拉伸强度、耐磨损性和柔软性，以适应振动冲击的环境。 根据信号的电压等级、额定电流、预期短路电流、频率、环境条件、电磁兼容性要求及预期寿命来选择电缆的型号和规格。线缆应符合TB/T 1484的要求。 配电电缆截面积按发热条件选择，负载电流必须小于允许载流量（安全载流量）。 电缆以线芯长期允许工作温度分成：A组（不超过100℃）和B组（不超过125℃）。 交流系统中，电缆的额定电压至少应等于系统的标称电压；直流系统中，该系统的标称电压应不大于该电缆额定电压的倍。 [T]同轴电缆的抗干扰性能较好，传输距离长，可用作视频、射频信号的电缆。 铜母线一般应根据GB 及，选择采用TBY、TBR型扁铜线及TMY、TMR型铜母线。 对于A类和B类应采用双绞屏蔽电缆，A类中的通信线必要时可采用光纤。 [T]配电电缆宜用屏蔽电缆，以防止对外部的辐射干扰。 3．布线的基本要求 电气设备的布线应符合设计规定的电路图及装置布线图要求。 4．电子装置的布线 布线原则 机车电子装置内两接线端子间电线不允许剪接。 导线穿过金属板（管）孔时，应在板（管）孔上装有绝缘护套（出线环或出线套）。 导线弯曲时，过渡半径应为导线直径的3倍以上，导线束弯曲时也应符合该要求，并圆滑过
综合布线技术要求及相关规范
综合布线技术要求及相关规范 1、综合要求 1.1.本项目包括：A、电脑网络布线； B、电视点布线； C、电话点布线； D、闭路电视监控布线。 1.2.电源布线不在综合布线的范围之内，电脑网络布线作备份布点，电话和电 视不作备份布点。 1.3.电脑网络布线如有室外部分，则用光纤布线，电话和电视的室外部分均由 施工方施工。 1.4.工程必须符合国家有关综合布线、电气安全标准等规范。 1.5.充分考虑所采用线材与用户相关设备的阻抗匹配、传输距离及线间电容、 串扰、回波、损耗等因素。 1.6.充分考虑整体布线工程的防雷及接地并为布线系统建设一个独立的接地 网，必须提供完整、可行的防雷接地方案。 2、其他要求 2.1 系统的测试和验收 本系统的测试和验收参照整个系统应按下列标准的最新修订本进行设计与验收测试中国工程建设标准化协会标准《建筑与建筑群综合布 线系统工程施工及验收规范》（CECS 89:97）进行。 2.1.1整个系统应按下列标准的最新修订本进行设计与验收测试。 1)国家电气规范与国家电气安全规范。 2)BS7430----接地 3)EIA/TIA568B及569标准 4)ISO/IEC DIS 11801(2002)建筑与建筑群综合布线系统工程国际标 准。 5)CECS72：92建筑与建筑群综合布线系统工程设计规范。
2.1.2设备安装、测试、开通 1)测试工具采用FLUKE DSP4300 电缆测试仪进行验收测试，所有电脑网络 信息点（含备份点）按TIA/EIA568B信道测试模型100%通过测试。 2)设备安装、调测所需工具、仪表及安装材料均由施工方提供。 3)设备的机械结构应作抗震加固。 2.1.3移交测试 1）移交测试的条款应与技术规范一致。基于以上要求，施工方应提供测试条件、方法和过程的草案，谈判后，最终测试文件由双方共同拟定。2）移交测试是在用户方督导人员在场的情况下由施工方的人员进行的。3）如果移交测试没有满足测试文件的要求，要重新进行系统测试。 2.1.4试运行验收测试 1)试运行是考察整个网络的可靠性的重要步骤，试运行将在移交测试后进 行，试运行期为三个月。 2)当主要指标（可靠性，稳定性）在试运行验收满足要求后，最终验收才 能进行。 如果上述条件不满足，要另加三个月的试运行期。 系统设计及产品技术要求 设计原则 实用性 -实施后的计算机布线系统，将能够在现在和将来适应技术的发展。模块化 - 布线系统中，除去固定于建筑内的线缆外，其余所有的接插件都应是模块化的标准件，以便管理和使用。 扩充性 - 布线系统尽可能一次性考虑投资到位，但不排除是可扩充的，将来有更大的发展时，很容易将设备进行扩展。 经济性 - 在满足应用要求的基础上,尽可能降低造价。 灵活性 - 信息点能方便地与多种类型设备（如电话、计算机、检测器件以及传真等）进行连接。 可靠性 - 在网络主干线的传输介质上提供容错功能，保证未来现代化系统的可靠运行。
机柜布线规范(总13页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
标准机柜配电及布线 规范 2015-11-15
目录 1 基本思路 (2) 2电气控制柜总体配置设计 (2) 2.1电气控制柜组件的划分 (3) 2.2电气控制柜连接方式 (3) 2.3元件布置图的设计与绘制 (3) 2.4电器部件接线图的绘制 (4) 3机柜安装固定 (5) 4机柜布线 (7) 4.1.1机柜电源布置 (7) 4.1.2结构及安装要求 (7) 4.1.3交流配电单元 (7) 4.1.4接线端子组 (8) 4.1.5插座 (9) 4.1.6温升 (9) 4.1.7认证 (9) 4.1.8接地、电缆及其他电气附件 (9) 4.1.9电气防护性能 (10) 4.2布线原则 (11) 5线缆标识 (12) 6通风与防尘标准 (12)
1基本思路 电气控制柜设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。 管理网、数据网因所属安全区域不同，不得混用机柜，必须按安全区域独立使用机柜。并且遵循下面的安装规范进行安装。 2电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。

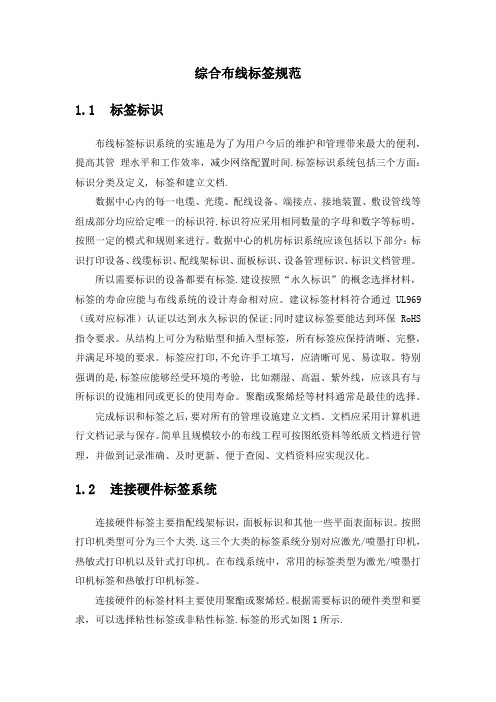

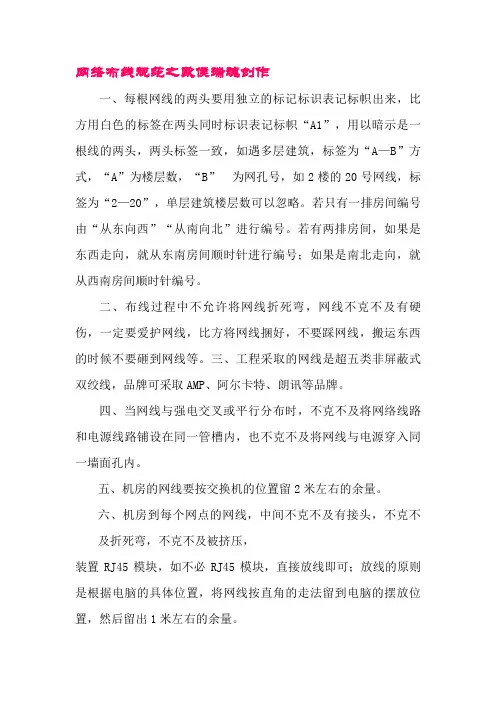

综合布线标签规范 1.1标签标识 布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。标签标识系统包括三个方面：标识分类及定义，标签和建立文档。 数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。 所以需要标识的设备都要有标签。建设按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要能达到环保RoHS指令要求。从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。标签应打印，不允许手工填写，应清晰可见、易读取。特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。聚酯或聚烯烃等材料通常是最佳的选择。 完成标识和标签之后，要对所有的管理设施建立文档。文档应采用计算机进行文档记录与保存。简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
