实验十二模拟乘法器调幅（AM、DSB、SSB）
一、实验目的
1．掌握用集成模拟乘法器实现全载波调幅。抑止载波双边带调幅和单边带调幅的方法。
2．研究已调波与调制信号以及载波信号的关系。
3．掌握调幅系数的测量与计算方法。
4．通过实验对比全载波调幅、抑止载波双边带调幅和单边带调幅的波形。
5．了解模拟乘法器（MC1496）的工作原理，掌握调整与测量其特性参数的方法。
二、实验内容
1．调测模拟乘法器MC1496正常工作时的静态值。
2．实现全载波调幅，改变调幅度，观察波形变化并计算调幅度。
3．实现抑止载波的双边带调幅波。
4．实现单边带调幅。
三、实验原理

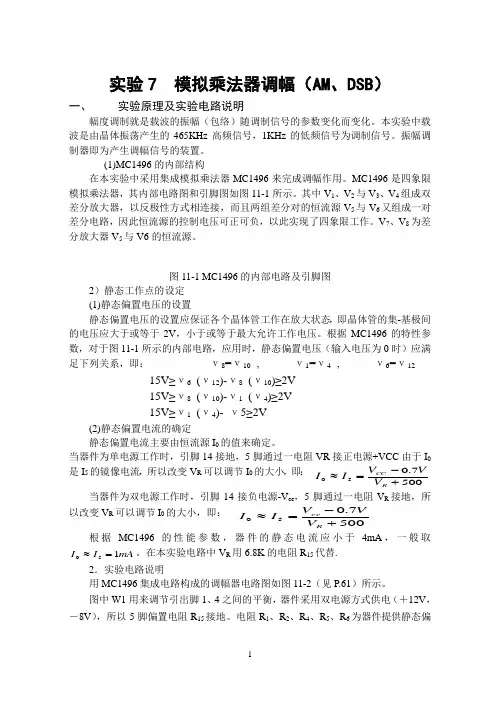

幅度调制就是载波的振幅（包络）随调制信号的参数变化而变化。本实验中载波是由晶体振荡产生的465KHz高频信号，1KHz的低频信号为调制信号。振幅调制器即为产生调幅信号的装置。
1.集成模拟乘法器的内部结构
集成模拟乘法器是完成两个模拟量（电压或电流）相乘的电子器件。在高频电子线路中，振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程。采用集成模拟乘法器实现上述功能比采用分离器件如二极管和三极管要简单得多，而且性能优越。所以目前无线通信、广播电视等方面应用较多。集成模拟乘法器常见产品有BG314、F1596、MC1495、MC1496、LM1595、LM1596等。
（1）MC1496的内部结构
在本实验中采用集成模拟乘法器MC1496来完成调幅作用。MC1496是四象限模拟乘法器。其内部电路图和引脚图如图12-1所示。其中V1、V2与V3、V4组成双差分放大器，以反极性方
式相连接，而且两组差分对的恒流源V5与V6又组成一对差分电路，因此恒流源的控制电压可
图12-1 MC1496的内部电路及引脚图
正可负，以此实现了四象限工作。V7、V8为差分放大器V5与V6的恒流源。
（2）静态工作点的设定
1）静态偏置电压的设置
静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集－基极间的电压应大于或等于
2V ，小于或等于最大允许工作电压。根据MC1496的特性参数，对于图11-1所示的内部电路，应用时，静态偏置电压（输入电压为0时）应满足下列关系，即
V v v v V V v v v v V V v v v v V v v v v v v 2)(152)()(152)()(15,,5414110810812612641108≥-≥≥-≥≥-≥===
2）静态偏置电流的确定 静态偏置电流主要由恒流源0I 的值来确定。
当器件为单电源工作时，引脚14接地，5脚通过一电阻R V 接正电源＋VCC 由于0I 是
5I 的镜像电流，所以改变R V 可以调节0I 的大小，即 5007.050+-=≈R CC V V V I I 当器件为双电源工作时，引脚14接负电源ee V -，5脚通过一电阻R V 接地，所以改变R V 可 以调节0I 的大小，即 根据MC1496的性能参数，器件的静态电流应小于4ｍA ，一般取mA I I 150=≈。在本实验电路中R V 用的电阻15R 代替。
2．实验电路说明
用MC1496集成电路构成的调幅器电路图如图12-4所示。
图中W1用来调节引出脚1、4之间的平衡，器件采用双电源方式供电（＋12V ，－8V ），所以5脚偏置电阻15R 接地。电阻1R 、2R 、4R 、5R 、6R 为器件提供静态偏置电压，保证器件内部的各个晶体管工作在放大状态。载波信号加在1V －4V 的输入端，即引脚8、10之间；载波信号C V 经高频耦合电容1C 从10脚输入，2C 为高频旁路电容，使8脚交流接地。调制信号加在差动放大器5V 、6V 的输入端，即引脚1、4之间，调制信号ΩV 经低频耦合电容1E 从1脚输入。2、3脚外接1K Ω电阻，以扩大调制信号动态范围。当电阻增大，线性范围增大，但乘法器的增益随之减小。已调制信号取自双差动放大器的两集电极（即引出脚6、12之间）输出。
四、实验步骤 1．静态工作点调测：使调制信号0=ΩV ，载波0=C V ，11R 、12R 、13R 、14R 与电位器1W 组成平衡调节电路，改变1W 可以使乘法器实现抑止载波的振幅调制或有载波的振幅调制和单边带调幅波。
只需要调节1W 使1、4脚的电压差接近0V 即可，方法是用万用表表笔分别接1、4脚，使得万用表读数接近于0V 。
2．抑止载波振幅调制：J1端输入载波信号)(t Vc ，其频率KHz fc 465=，峰－
峰值mV V P CP 500=-。J5端输入调制信号ΩV （ｔ），其频率KHz f 1=Ω，先使峰－峰值0=-ΩP P V ，调节1W ，使输出0=O V （此时V1=V4），再逐渐增加P P V -Ω≤ ，则输出信号)(0t V 的幅度逐渐增大，最后出现如图11-3所示的抑止载波的调幅信号。
由于器件内部参数不可能完全对称，致使输出出现漏信号。脚1和4分别接5007.050+-=≈R ce V V V I I mV 60
电阻12R 和14R ，可以较好地抑止载波漏信号和改善温度性能。
图12-2 抑制载波调幅波形 3．全载波振幅调制1,min max min max J V V V V m m m m m +-=端输入载波信号)(t Vc ，KHz fc 465=，
mV V P CP 500=-，调节平衡电位器W1，使输出信号)(0t V 有载波输出（此时V1与V4不相等）。再从J5端输入调制信号，其KHz f 1=Ω，当P P V -Ω由零逐渐增大时，则输出信号V )(0t 的幅度发生变化，最后出现如图13-4所示的有载波调幅信号的波形，记下AM 波对应m ax m V 和m in m V ，并计算调幅度ｍ。
图12-3 普通调幅波波形
4．观察SSB ，步骤同3，从J6处观察输出波形。
5．加大ΩV ，观察波形变化，比较全载波调幅、抑止载波双边带调幅和单边带调幅的波形。
五、实验结果
1．静态工作点调测：1、4脚的电压差接近0V
2．抑止载波振幅调制：
过调幅：
3．全载波振幅调制：
4．观察SSB：
六、实验总结
1、通过这次实验，掌握了用集成模拟乘法器实现全载波调幅、抑制载波双边及单边带调幅的方法。
2、通过研究已调波与调制信号以及载波信号的关系，掌握了调幅系数的测量与计算方法。
3、通过实验对比全载波调幅、抑制载波双边及单边带调幅的波形，了解了模拟乘法器的工作原理，掌握了调整与测量其特性参数的方法。
实验4位乘法器实验报告 姓名：X XX 学号：X XX 专业：计算机科学与技术课程名称：计算机组成同组学生姓名：无 实验时间：实验地点：指导老师：XXX 一、实验目的和要求 1.熟练掌握乘法器的工作原理和逻辑功能 二、实验内容和原理 实验内容： 根据课本上例3-7的原理，来实现4位移位乘法器的设计。 具体要求：1. 乘数和被乘数都是4位 2. 生成的乘积是8位的 3. 计算中涉及的所有数都是无符号数 4.需要设计重置功能 5.需要分步计算出结果（4位乘数的运算，需要四步算出结果） 实验原理： 1.乘法器原理图
2.本实验的要求： 1.需要设计按钮和相应开关，来增加乘数和被乘数 2.每按一下M13，给一个时钟，数码管的左边两位显示每一步的乘 积 3.4步计算出最终结果后，LED灯亮，按RESET重新开始计算 三、主要仪器设备 1.Spartan-III开发板1套 2.装有ISE的PC机1台 四、操作方法与实验步骤 实验步骤： 1.创建新的工程和新的源文件 2.编写verilog代码（top模块、display模块、乘法运算模块、去抖动模块以及 UCF引脚） 3.进行编译 4.进行Debug 工作，通过编译。
5.. 生成FPGA代码，下载到实验板上并调试，看是否与实现了预期功能 操作方法： TOP: module alu_top(clk, switch, o_seg, o_sel); input wire clk; input wire[4:0] switch; output wire [7:0] o_seg; // 只需七段显示数字，不用小数点 output wire [3:0] o_sel; // 4个数码管的位选 wire[15:0] disp_num; reg [15:0] i_r, i_s; wire [15:0] disp_code; wire o_zf; //zero detector initial begin i_r <= 16'h1122; //0x1122 i_s <= 16'h3344; //0x3344 end alu M1(i_r, i_s, switch[4:2], o_zf, disp_code); display M3(clk, disp_num, o_seg, o_sel); assign disp_num = switch[0]?disp_code:(switch[1] ? i_s : i_r); endmodule
实验三 集成混频器的实验研究 一、实验目的 1．了解集成乘积混频器的工作原理及典型电路。 2．了解本振电压幅度和模拟乘法器的偏置电流对混频增益的影响。 3．学习利用直流负反馈改善集成混频器动态工作范围的方法。 4．观察混频器寄生通道干扰现象。 二、实验原理 当本振电压u L 和信号电压u s 皆为小信号(U Lm <<26mV ，U sm <<26mV)时，模拟乘法器的输出电压可表示为[1][4] []t t U U kT q R I u s L s L sm Lm L o )cos()cos(42 0ωωωω++-?? ? ??≈ (2-15) 式中，R L 为负载电阻，I 0为恒流源电流。 当u L 为大信号、u s 为小信号(U Lm 约为100～200mV ，U sm <<26mV)时，模拟乘法器的输出电压是多谐波的，可表示为[1][4] []2 01sin 2cos()cos()22 L o Lm sm L s L s n n I R q u U U t t n kT πωωωωπ∞ =?? ? ??≈?-++ ? ??? ??? ∑ (2-16) 其中最低的一组频率分量(n=1)为 []2 00.637cos()cos()2L o Lm sm L s L s I R q u U U t t kT ωωωω?? ≈-++ ??? (2-17) 式中，相乘因子较Lm u 为小信号时增大。 由上述讨论可知，若模拟乘法器输出端接有带通滤波器，也就是说接有中频为)(S L I ωωω-=的滤波网络作为负载，可取出所需的差频分量来实现混频。 三、实验电路说明 集成混频器的实验电路如图2-7所示。图中，晶体管VT 1与电容C 1、C 2、C 3、C 4及 L 1构成改进型电容三点式振荡电路，作为本地振荡器。晶体管VT 2和VT 3分别构成两级射随器起缓冲隔离作用。本振电压u L 从P1端口馈入，信号电压u s 从P2端口馈入。中频滤波网络为L 2、C 13、C 14构成的并联回路。VT4为缓冲隔离级。 在图2-7所示实验电路中，中频回路调谐于2MHz ，模拟乘法器及其外接元件的作用与前一个实验中的情况相似，只是R w4代替了接在MC1496P 引脚2和引脚3之间的固定反馈电阻R E 。电位器R w5用来调节乘法器的偏置电流I 5。另外，图中的P4端口是由中频回路副方输出的中频电压u I 。 四、实验仪器及设备 1．直流稳压电源 SS3323型 1台 2．数字示波器 DSO-X2012A 型 1台 3．高频信号发生器 TFG6080型 1台 4．数字万用表 DT9202型 1块 5．实验电路板 1块
模拟乘法混频 一、实验目的 1. 进一步了解集成混频器的工作原理 2. 了解混频器中的寄生干扰 二、实验原理及实验电路说明 混频器的功能是将载波为vs （高频）的已调波信号不失真地变换为另一载频（固定中频）的已调波信号，而保持原调制规律不变。例如在调幅广播接收机中，混频器将中心频率为535~1605KHz 的已调波信号变换为中心频率为465KHz 的中频已调波信号。此外，混频器还广泛用于需要进行频率变换的电子系统及仪器中，如频率合成器、外差频率计等。 混频器的电路模型如图1所示。 图1 混频器电路模型 混频器常用的非线性器件有二极管、三极管、场效应管和乘法器。本振用于产生一个等幅的高频信号VL ，并与输入信号 VS 经混频器后所产生的差频信号经带通滤波器滤出。目前，高质量的通信接收机广泛采用二极管环形混频器和由双差分对管平衡调制器构成的混频器，而在一般接收机（例如广播收音机）中，为了简化电路，还是采用简单的三极管混频器。本实验采用集成模拟相乘器作混频电路实验。 图2为模拟乘法器混频电路，该电路由集成模拟乘法器MC1496完成。 V s V
+12 -12 J7J8 J9 C12104 C11104 C7104 C15104 C8104 R101K R11200 R12820 R13820 R71K R14100 R153.3K R163.3K R216.8K R20510 R171k F24.5M D28.2V C16104 TH6 TH7 TH8 TH9 TP5 SIG+ 1 G N A D J 2 G N A D J 3 SIG- 4 B I A S 5 OUT+6NC 7CAR+8 NC 9CAR- 10 NC 11OUT-12 NC 13V E E 14 U1 MC1496 图2 MC1496构成的混频电路 MC1496可以采用单电源供电，也可采用双电源供电。本实验电路中采用＋12V ，－8V 供电。R12（820Ω）、R13（820Ω）组成平衡电路，F2为4.5MHz 选频回路。本实验中输入信号频率为 fs ＝4.2MHz ，本振频率fL ＝8.7MHz 。 为了实现混频功能，混频器件必须工作在非线性状态，而作用在混频器上的除了输入信号电压VS 和本振电压VL 外，不可避免地还存在干扰和噪声。它们之间任意两者都有可能产生组合频率，这些组合信号频率如果等于或接近中频，将与输入信号一起通过中频放大器、解调器，对输出级产生干涉，影响输入信号的接收。干扰是由于混频器不满足线性时变工作条件而形成的，因此干扰不可避免，其中影响最大的是中频干扰和镜象干扰。 三、 实验仪器与设备 高频电子线路综合实验箱； 高频信号发生器； 双踪示波器； 频率计。 四、实验步骤 1. 打开本实验单元的电源开关，观察对应的发光二极管是否点亮，熟悉电路各部分元件的作用。 2、用实验箱的信号源做本振信号，将频率L f =8.7MHz （幅度V LP-P ＝300mV
信号与系统仿真实验报告1．实验目的 了解MATLAB的基本使用方法和编程技术，以及Simulink平台的建模与动态仿真方法，进一步加深对课程内容的理解。 2．实验项目 信号的分解与合成，观察Gibbs现象。 信号与系统的时域分析，即卷积分、卷积和的运算与仿真。 信号的频谱分析，观察信号的频谱波形。 系统函数的形式转换。 用Simulink平台对系统进行建模和动态仿真。 3．实验内容及结果 3.1以周期为T，脉冲宽度为2T1的周期性矩形脉冲为例研究Gibbs现象。 已知周期方波信号的相关参数为：x(t)=∑ak*exp(jkω),ω=2*π/T,a0=2*T1/T,ak=sin(kωT1)/kπ。画出x(t)的波形图（分别取m=1,3,7,19,79,T=4T1）,观察Gibbs现象。 m=1; T1=4; T=4*T1;k=-m:m; w0=2*pi/T; a0=2*T1/T; ak=sin(k*w0*T1)./(k*pi); ak(m+1)=a0; t=0:0.1:40; x=ak*exp(j*k'*w0*t); plot(t,real(x)); 3.2求卷积并画图 (1)已知：x1(t)=u(t-1)-u(t-2), x2(t)=u(t-2)-u(t-3)求：y(t)=x1(t)*x2(t)并画出其波形。 t1=1:0.01:2; f1=ones(size(t1)); f1(1)=0; f1(101)=0; t2=2:0.01:3; f2=ones(size(t2)); f2(1)=0; f2(101)=0; c=conv(f1,f2)/100;
t3=3:0.01:5; subplot(311); plot(t1,f1);axis([0 6 0 2]); subplot(312); plot(t2,f2);axis([0 6 0 2]); subplot(313); plot(t3,c);axis([0 6 0 2]); (2）已知某离散系统的输入和冲击响应分别为：x[n]=[1,4,3,5,1,2,3,5], h[n]=[4,2,4,0,4,2].求系 统的零状态响应，并绘制系统的响应图。 x=[1 4 3 5 1 2 3 5]; nx=-4:3; h=[4 2 4 0 4 2]; nh=-3:2; y=conv(x,h); ny1=nx(1)+nh(1); ny2=nx(length(nx))+nh(length(nh)); ny=[ny1:ny2]; subplot(311); stem(nx,x); axis([-5 4 0 6]); ylabel('输入') subplot(312); stem(nh,h); axis([-4 3 0 5]); ylabel('冲击效应') subplot(313); stem(ny,y); axis([-9 7 0 70]); ylabel('输出'); xlabel('n'); 3.3 求频谱并画图 (1) 门函数脉冲信号x1(t)=u(t+0.5)-u(t-0.5) N=128;T=1; t=linspace(-T,T,N); x=(t>=-0.5)-(t>=0.5); dt=t(2)-t(1); f=1/dt; X=fft(x); F=X(1:N/2+1); f=f*(0:N/2)/N; plot(f,F)
混频器仿真实验 姓名：贾炜光 学号：20151060042 学院：信息学院 专业：通信工程 指导教师：谢汝生
一、实验目的 （1）加深对混频理论方面的理解，提高用程序实现相关信号处理的能力； （2）掌握multisim实现混频器混频的方法和步骤； （3）掌握用muitisim实现混频的设计方法和过程，为以后的设计打下良好的基础。 二.实验原理 混频器将天线上接收到的射频信号与本振产生的信号相乘，cosαcosβ=[cos(α+ β)+cos(α-β)]/2 可以这样理解，α为射频信号频率量，β为本振频率量，产生和差频。当混频的频率等于中频时，这个信号可以通过中频放大器，被放大后，进行峰值检波。检波后的信号被视频放大器进行放大，然后显示出来。由于本振电路的振荡频率随着时间变化，因此频谱分析仪在不同的时间接收的频率是不同的。 混频是指将信号从一个频率变换到另外一个频率的过程 ,其实质是频谱线性搬移的过程。在超外差接收机中 ,混频的目的是保证接收机获得较高的灵敏度 ,足够的放大量和适当的通频带 ,同时又能稳定地工作。混频电路包括三个组成部分 : 本机振荡器、非线性器件、带通滤波器。[1] 由于非线性元件( 如二极管、三极管、场效应管等) 的作用,混频过程中会产生很多的组合频率分量 : p f L ±qf S 。一般来讲 ,其中满足需要的仅仅是 f I =f L -f S 或者是f I =f S -f L 。前者产生中频的方式称为高差式混频 , 后者称为低差式混频。在这里 ,混频过程中产生的一系列组合频率分量经过带通滤波器即可以选择输出相应的中频 ,而其他的频率分量会得到抑制。
3.12模拟乘法器 一．实验目的 1． 了解模拟乘法器的构成和工作原理。 2． 掌握模拟乘法器在运算电路中的运用。 二．实验原理 集成模拟乘法器是实现两个模拟信号相乘的器件，它广泛用于乘法、除法、乘方和开方等模拟运算，同时也广泛用于信息传输系统作为调幅、解调、混频、鉴相和自动增益控制电路，是一种通用性很强的非线性电子器件，目前已有多种形式、多品种的单片集成电路，同时它也是现代一些专用模拟集成系统中的重要单元。 1． 模拟乘法器的基本特性 模拟乘法器是一种完成两个模拟信号（连续变化的电压或电流）相乘作用的电子器件，通常具有两个输入端和一个输出端，电路符号如图3-12-1所示。 u x u y o 图3-12-1 模拟乘法器的电路符号 若输入信号为x u , y u ,则输出信号o u 为： o u =k y u x u 式中： k 为乘法器的增益系数或标尺因子，单位为V 1 . 根据两个输入电压的不同极性，乘法输出的极性有四种组合，用图3-12-2所示的工作象限来说明。 图 3-12-2 模拟乘法器的工作象限 若信号x u 、y u 均限定为某一极性的电压时才能正常工作，该乘法器称为单象限乘法器；若信号x u 、y u 中一个能适应正、负两种极性电压，而另一个只能适应单极性电压，则为二象限乘法器；若两个输入信号能适应四种极性组合，称为四象限乘法器。
2． 集成模拟乘法器 集成模拟乘法器的常见产品有BG314、F1595、F1596、MC1495、MC1496、LM1595、LM1596等。下面介绍BG314集成模拟乘法器。 （1） BG314内部结构如图3-12-3所示，外部电路如图3-12-4所示： 1 8 43 7 6 5142+ 9 121110 13 7 图3-12-3 BG314内部电路
6.2 8位乘法器的设计 1.实验目的 （1）熟悉isEXPERT/MAX+plusisEXPERT/MAX+plus II/Foudation Series 软件的基本使用方法。 （2）熟悉GW48-CK EDA实验开发系统的基本使用方法。 （3）学习VHDL基本逻辑电路的综合设计。 2．实验内容 设计并调试好由8位加法器构成的以时序逻辑方式设计的8位乘法器。此乘法器通过判断被乘数的位值为1还是零，并通过乘数的左移与上一次和相加的方法，实现了8位乘法的运算，并用GW48-CK EDA实验开发系统进行硬件验证。 3.实验条件 （1）开发设备：Lattice ispEXPERT。 （2）实验设备：GW48-CK EDA实验开发系统。 （3）拟用芯片：ispLSI1032E PLCC-84或EPF10K10LC84-3或XCS05/XL PLCC84以及运算控制电路和外部时钟。 4.实验设计 1）系统的原理框图
2）VHDL源程序 （1）选通与门模块的源程序ANDARITH.VHD LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; ENTITY ANDARITH IS PORT(ABIN: IN STD_LOGIC; DIN: IN STD_LOGIC_VECTOR(7 DOWNTO 0); DOUT: OUT STD_LOGIC_vector(7 DOWNTO 0)); END ENTITY ANDARITH; ARCHITECTURE ART OF ANDARITH IS BEGIN PROCESS(ABIN,DIN)IS BEGIN FOR I IN 0 TO 7 LOOP DOUT(I)<=DIN(I)AND ABIN; END LOOP; END PROCESS; END ARCHITECTURE ART; (2)16位锁存器的源程序REG16B.VHD LIBRARY IEEE;
大连理工大学 本科实验报告 课程名称：电子系统仿真实验 学院（系）：信息与通信工程学院 专业：电子与信息工程 班级： 学号： 学生姓名： 2014年月日
一、 实验目的和要求 使用电路分析软件，运用所学知识，设计一个晶体管混频器。要求输入频率为10MHz ，本振频率为16.485MHz 左右，输出频率为6.485MHz 。本振电路为LC 振荡电路。 二、实验原理和内容 混频电路是一种频率变换电路，是时变参量线性电路的一种典型应用。如一个振幅较大的振荡电压（使器件跨导随此频率的电压作周期变化）与幅度较小的差频或和频，完成变频作用。它是一个线性频率谱搬电路。图2.1是其组成模型框图。 中频 图2.1 本地振荡器产生稳定的振荡信号（设其频率为L f ）通过晶体管混频电路和输入的高频调幅波信号（设其频率为s f ），由于晶体管的非线性特性，两个信号混合后会产生L f +s f L f -s f 频率的信号，然后通过中频滤波网络，取出L f -s f 频率的信号，调节好L f -s f 的大 小使其差为中频频率，即所需要的中频输出信号。图 2.2调幅前后的频谱图。 图2.2 本次试验本振电路采用LC 振荡电路。其等效原理图为西勒振荡电路，如图2.3所示。 本振电路 非线性器件 输入 中频滤波 输出
图2.3 混频器采用晶体混频电路，其等效电路图如图2.4。 图2.4 三、主要仪器设备 名称型号主要性能参数 电子计算机宏碁V-531,Windows 7 AMD A10-4600M 2.3GHz,2GB 内存 电路分析软件 Multisim.12 多种电路元件，多种虚拟仪 器多种分析方法 表3.1
交通仿真实验报告 篇一：交通仿真实验报告 目录 1 上机性质与目的.................................. 2 2 上机内容....................................... 2 3 交叉口几何条件、信号配时和交通流数据描述.......... 3 3.1 交叉口几何数据................................ 3 3.2 交叉口信号配时系统............................ 3 3.3 交叉口交通流数据.............................. 4 4 交叉口交通仿真.................................. 4 4.1 交通仿真步骤.................................. 4 4.2 二维输出..................................... 13 4.3 3D输出...................................... 14 5 仿真结果分析................................... 15 6 实验总结和体会 (15) 实验上机名称：信号交叉口仿真 1 上机性质与目的 本实验属于计算机仿真实验，借助仿真系统模拟平面信号交叉口场景，学生将完成从道路条件设计到信号相位配置等一系列仿真实验。 实验目的： 1. 了解平面信号交叉口在城市交通中的地位； 2. 了解平面信号交叉口的主要形式、规模等基本情况； 3. 了解交叉口信号相位配时及对交叉口通行能力的影响；

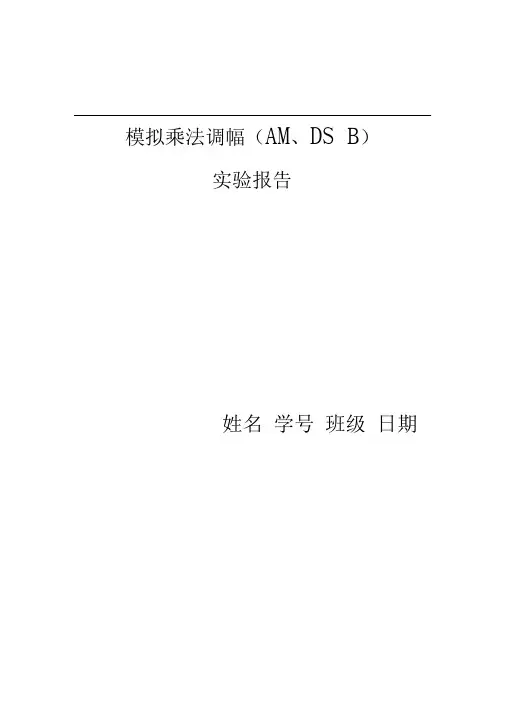

模拟乘法器调幅(AＭ、ＤＳB、SSB）实验报告
