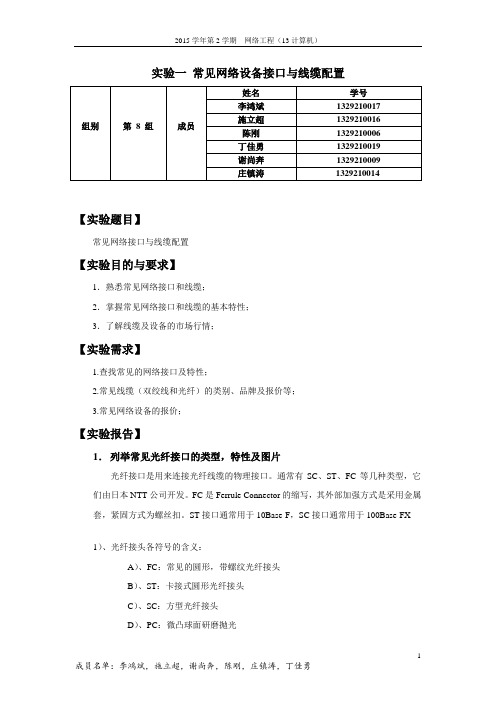

实验一常见网络设备接口与线缆配置
【实验题目】
常见网络接口与线缆配置
【实验目的与要求】
1．熟悉常见网络接口和线缆；
2．掌握常见网络接口和线缆的基本特性；
3．了解线缆及设备的市场行情；
【实验需求】
1.查找常见的网络接口及特性；
2.常见线缆（双绞线和光纤）的类别、品牌及报价等；
3.常见网络设备的报价；
【实验报告】
1．列举常见光纤接口的类型，特性及图片
光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是Ferrule Connector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX
1）、光纤接头各符号的含义：
A）、FC：常见的圆形，带螺纹光纤接头
B）、ST：卡接式圆形光纤接头
C）、SC：方型光纤接头
D）、PC：微凸球面研磨抛光
E）、APC：呈8度角并作微凸球面研磨抛光
F）、光纤长度规格有：6m、10m、15m、20m、25m、30m、35m、45m、55m、70m、80m、100m。
2）、常见光纤接头：
A）、FC/PC：圆形光纤接头/微凸球面研磨抛光
B）、SC/PC：方型光纤接头/微凸球面研磨抛光
C）、FC/APC：圆形光纤接头/面呈8度角并作微凸球面研磨抛光
D）、MT-RJ：方型、一头双纤、收发一体
E）、LC：LC型光接口是收发分离结构。
FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣
PC是Physical Connection的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构。SC（F04）型光纤连接器：模塑插拔耦合式单模光纤连接器。其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC型相同，端面处理采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。
光纤接口类型ST、SC、FC、LC：
ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点
是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。
2．线缆
（1）双绞线
（2）光纤（至少调查三个品牌）
3．调研一家网络设备生产厂家的报价
华为S1700 交换机：华为S1700系列企业交换机是华为公司推出的新一代绿色节能以太接入交换机。S1700提供简单便利的安装维护手段和丰富的业务特性，助力用户打造安全可靠的高性能网络，可广泛应用于中小企业、网吧、酒店、学校等以太接入场景。
数据调查来源：中关村在线
【实验心得】
通过本次实验我们调查了解了各种线缆的型号和价格，还有光纤接头各符号的含义以及几种常见的光纤接口。还调查了华为的s1700系列交换机，它是一款低价的绿色的交换机，适合小企业以及学校实验室使用。经过这次调查，给我们后续的网络工程实验打下了良好的基础。
电缆术语中-英文(汇集) 导通阻Turning-on impedance 短.断路测试short/break circuit test 耐压测试:在DC=500V,AC=300V的条件下,绝缘阻抗不小于50M ohm withstanding voltage test: under DC=500V, AC=300V, insulation resistance ≥ 50M ohm 摇摆测试Flexing test 电缆专业英语电工术语电缆Electrotechnical vocabulary -Electric cables 无镀层导体:plain conductor 金属镀层导体:metal coated conductor 镀锡导体:tinned conductor 金属包覆导体:metal-clad conductor 实心导体:solid conductor 实心导体可是圆形或者非圆形 绞合导体:stranded conductor 术语strand也可表示单线 圆形同心绞合导体:concentrically stranded circular conductor 束合导体:bunched conductor 复绞导体:multiple stranded conductor 软导体:flexible conductor 成型导体:shaped conductor 扇形导体:sector shaped conductor 紧压导体:compacted conductor 分割导体:milliken conductor 空心导体:hollow conductor 铜皮导体:tinsel conductor 同心股线:concentric strand 束合股线:bunched strand 同心中性导体:concentric neutral conductor 绝缘 导体绝缘 绕包绝缘:lapped insulation 浸渍纸绝缘:impregnated paper insulation 挤包绝缘:extruded insulation 矿物绝缘:mineral insulation 热塑性绝缘:thermoplastic insulation 热固性绝缘:thermosetting insulation 交联绝缘:cross-linked insulation 电屏蔽和接地金属屏蔽 电缆屏蔽:screen 导体屏蔽:conductor screen 绝缘线芯屏蔽:core screen 接地屏蔽:shield of a cable

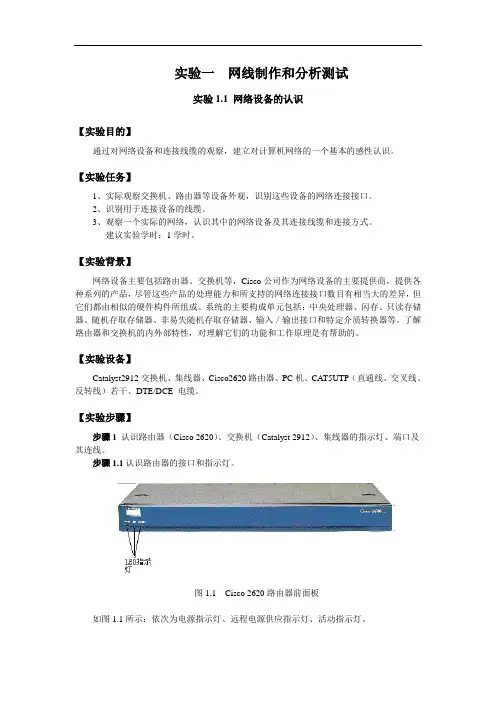

网络设备的基本配置 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
实验: 网络设备基本配置 拓扑图 学习目标 ?配置 Cisco 路由器的全局配置设置。 ?配置 Cisco 路由器的访问口令。 ?配置 Cisco 路由器的接口。 ?保存路由器配置文件。 ?配置 Cisco 交换机。 背景 常见配置任务包括设置主机名、访问口令和 MOTD 标语。 接口配置极其重要。除了分配第 3 层 IP 地址外，还要输入一段描述，说明与目的地的连接可节省故障排除时间。 配置更改会立即生效。 但必须将配置更改保存到 NVRAM 中才能保持到设备重新启动后。 场景 在本实验中，学生将配置 Cisco 路由器和 Cisco 交换机的常用设置。 指定 IP 地址为，为子网预留 4 位，请使用下列信息填写下表： （提示：填入子网编号，然后填入主机地址。如果先填入子网编号，将更容易计算地址信息） 子网的最大数量：_______16______
任务1：配置 Cisco 路由器的全局配置设置。 图 1. 实验的电缆连接。 步骤 1：实际连接设备。 请参阅图 1。将控制台电缆或全反电缆的一端连接至路由器的控制台端口，另一端通过 DB-9 或 DB-25 适配器连接到主机计算机的 COM 1 端口。在主机计算机的网卡 (NIC) 与路由器的接口 Fa0/0 之间连接交叉电缆。在路由器的接口 Fa0/1 与交换机的任意接口 (1-24) 之间连接直通电缆。 确保主机计算机、交换机和路由器均已通电。 步骤 2：通过超级终端将主机计算机连接到路由器。 从 Windows 的任务栏中单击“开始”|“程序”|“附件”|“通讯”|“超级终端”启动超级终端程序。使用正确的设置配置超级终端： 连接描述 名称：Lab 11_2_11 图标：自行选择 连接到 连接时使用：COM1（或适当的 COM 端口） COM1 属性 每秒位数：9600 数据位：8 奇偶校验：无 停止位：1 数据流控制：无 当超级终端会话窗口出现后，按Enter键直到路由器发出响应。 如果路由器终端处于配置模式，请通过键入NO退出。 Would you like to enter the initial configuration dialog[yes/no]:no Press RETURN to get started! Router> 当处于特权执行命令模式时，路由器会尝试将所有拼写错误或未能识别的命令解释为域名。因为未配置域服务器，所以当请求超时就会出现延迟现象。这可能会耗费几秒钟到几分钟时间。要停止等待，请同时按住
实验：网络设备基本配置 拓扑图 学习目标 ? 配置Cisco路由器的全局配置设置。 ?配置Cisco路由器的访问口令。 ? 配置Cisco路由器的接口。 ?保存路由器配置文件。 ? 配置Cisco交换机。 背景 1. 常见配置任务包括设置主机名、访问口令和MOTD标语。 接口配置极其重要。除了分配第3层IP地址外，还要输入一段描述，说明与目的地的连接可节省故障排除时间。 配置更改会立即生效。 但必须将配置更改保存到NVRAM中才能保持到设备重新启动后。 场景 在本实验中，学生将配置Cisco路由器和Cisco交换机的常用设置。 指定IP地址为，为子网预留4位，请使用下列信息填写下表： （提示：填入子网编号，然后填入主机地址。如果先填入子网编号，将更容易计算地址信息） 子网的最大数量： _________ 16 _________ 每个子网内可用主机的数量：—14 _______________________
任务1 :配置Cisco路由器的全局配置设置。 图1.实验的电缆连接。
步骤1:实际连接设备 请参阅图1。将控制台电缆或全反电缆的一端连接至路由器的控制台端口，另一端通过DB-9或DB-25适配 器连接到主机计算机的COM 1端口。在主机计算机的网卡(NIC)与路由器的接口FaO/O之间连接交叉电缆。 在路由器的接口FaO/1与交换机的任意接口(1-24)之间连接直通电缆。 确保主机计算机、交换机和路由器均已通电。 步骤2 :通过超级终端将主机计算机连接到路由器。 从Windows的任务栏中单击“开始”| “程序” | “附件” | “通讯” | “超级终端”启动超级终端程序。 使用正确的设置配置超级终端： 连接描述 名称：Lab 11_2_11 图标：自行选择 连接到 连接时使用：COM1 (或适当的COM端口) COM1属性 每秒位数：9600 数据位：8 奇偶校验：无 停止位： 1 数据流控制：无 当超级终端会话窗口岀现后，按Enter键直到路由器发岀响应。 如果路由器终端处于配置模式，请通过键入NO退岀。 Would you like to en ter the in itial con figurati on dialog?[yes/no]: no Press RETURN to get started! Router〉 当处于特权执行命令模式时，路由器会尝试将所有拼写错误或未能识别的命令解释为域名。因为未配置域服务器，所以当请求超时就会出现延迟现象。这可能会耗费几秒钟到几分钟时间。要停止等待，请同时按住
文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持. 1文档来源为:从网络收集整理.word 版本可编辑.欢迎下载支持. 认识一些serial cable X.21 DTE(CAB-X21MT), HD60 male / DB15 Male,X.21 线路用,一头是高密度60针公头,一头是15针公头. X.21 DCE (CAB-X21FC), HD60 Male / DB15 Female,和上面基本一样 就是15针的变成母头了. EIA/TIA-232 DTE (CAB-232MT), HD60 Male / DB25 Male EIA/TIA-232 DCE (CAB-232FC), HD60 Male / DB25 Female EIA/TIA-449 DTE (CAB-449MT), HD60 Male / DB37 Male EIA/TIA-449 DCE (CAB-449FC), HD60 Male / DB37 Female V.35 DTE (CAB-V35MT), HD60 Male / V.35 Male(这个玩意见过,连接那种基带猫一类的) V.35 DCE (CAB-V35FC), HD60 Male / V.35 Female HD60 Male / HD60 Male 这个常见,那种高速串行线 HPDB68M / RJ-45 x 8 (CAB-OCTAL-ASYNC) 这就是八爪鱼了,用来异步连接的. For Video Card, HD60M / 2xDVI F 8" 视频卡上的东东,没见过 V.35 DTE (CAB-SS-V35MT)Smart Series Cable 这是那种smart 卡用的那种,那种接口可小.见过. EIA-530 High Density DB60M to DB25 Male (EIA530) CISCO Router Cables Part #CAB-530MT-3M 常用接口管脚定义
物理层设备 1.调制解调器 调制解调器的英文名称为modem，来源于Modulator/Demodulator，即调制器/解调器。 ⑴工作原理 调制解调器是由调制器与解调器组合而成的，故称为调制解调器。调制器的基本职能就是把从终端设备和计算机送出的数字信号转变成适合在电话线、有线电视线等模拟信道上传输的模拟信号；解调器的基本职能是将从模拟信道上接收到的模拟信号恢复成数字信号，交给终端计算机处理。 ⑵调制与解调方式 调制，有模拟调制和数字调制之分。模拟调制是对载波信号的参量进行连续地估值；而数字调制使用载波信号的某些离散状态来表征所传送的信息，在接收端对载波信号的离散参量进行检测。调制是指利用载波信号的一个或几个参数的变化来表示数字信号的一种过程。 调制方式相应的有：调幅、调频和调相三种基本方式。 调幅：振幅调制其载波信号将随着调制信号的振幅而变化。 调频：载波信号的频率随着调制信号而改变。 调相：相位调制有两相调制、四相调制和八相调制几种方式。 ⑶调制解调器的分类 按安装位置：调解解调器可以分为内置式和外置式 按传输速率分类：低速调制解调器，其传输速率在9600bps以下；中速调制解调器，其传输速率在9.6～19.2kbps之间；高速调制解调器，传输速率达到19.2～56kbps。 ⑷调制解调器的功能 ?差错控制功能：差错控制为了克服线路传输中出现的数据差错，实现调制解调器至远端调制解调器的无差错数据传送。 ?数据压缩功能：数据压缩功能是为了提高线路传输中的数据吞吐率，使数据更快地传送至对方。 ⑸调制解调器的安装 调制解调器的安装由两部分组成，线路的连接和驱动程序的安装。 线路连接： ?将电话线引线的一端插头插入调制解调器后面LINE端口。
电线电缆行业词汇中英文对照大全 湿式中拉机medium wet drawing machine 中拉机medium wire drawing machine 中拉intermediate drawing 中拉机intermediate wire drawing machine 中拉机、大拉机coarse wire drawing machine 粗-细线拉线机、中拉机coarse-fine wire drawing machine 多根拉线-退火-束线机组multi-wire drawing-annealing-bunching line 四节距束线机four twist bunching machine 双节距束线机double twist buncher 双节距束线机double-twist bunch strander 双节距[双倍]束线机double-twist bunching machine 双节距高速束线机double-twist laying-up machine 复合束线、复[混[合束线compound bunch 磨光机、束线机buffing machine 束线、束绞、束线bunch 束线、束绞bunch-strand 束绞铜束线bunch-stranded copper conductor 束线、绞合线bunched wire 束线机buncher 束线机bunching machine 灌注potting 双面双层十六头纱包机16- head double-side douoble-rosette cotton covering machine 立式双层鼓轮vertical double draft bull block 双层编包风雨线weatherproof double braid 双层挤出(机)头twin (extruder) head 双层鼓轮拉线机twin capstan drawing machine 双头挤出、双层挤出twin-head extrusion 双层的twin-layer 橡皮绝缘双层编包线rubber-covered double braided 双层环氧漆包圆铜电磁线heavy epoxy-coated round copper magnet wire 泡沫皮绝缘、泡沫/实心双层绝缘foam skin insulation 双层编织机double tier type braiding machine 双层钢丝铠装double wire armour 双层钢丝铠装电缆double wire-armoured cable 双层挤出(机)头double(extruder)head 双层编织的double-braid 双层编织式外导体同轴电缆double-braid type coaxial cable 双层鼓轮拉线机double-capstan wire drawing machine 双层滚筒六头拉线机double-deck 6 head type machine 双层鼓轮double-deck bull block 双层拉线鼓轮double-deck drawing block 双层绝缘的double-insulated 双层的double-layer
自线电缆的各种型号英文缩写，及其含义 电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思？ 都是电线的一些型号 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是（软）的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm
RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm 铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+—层白色的护套 规格型号名称使用范围 VV VLV聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。 VY VLY聚乙烯护套电力电缆 VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤，电缆能承受机械外力作用。 烯护套钢带铠装电力电缆 VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘 聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。
聚乙烯护套钢丝铠装电力电缆 YJV Y JLV交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中，电缆不能承受机械外力作用。 YJY Y JL Y聚乙烯护套电力电缆 Y JV22 Y JLV22 Y JV23 Y JLV23 交联聚乙烯绝缘聚氯乙烯敷设在室 内、隧道内直埋土壤，电缆能承受机械外力作用。 聚乙烯护套钢带铠装电力电缆 Y JV32 Y JLV32 YJ V33 Y JLV33 Y JV42 Y JLV42 Y JV43 Y JLV43 交联 聚乙烯绝缘聚氯乙烯敷设在高落差地区，电缆能承受机械外力作用及相当的拉力。 聚乙烯护套钢丝铠装电力电缆 KVV KVVR聚氯乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下。KVY KVYR聚乙烯护套控制电缆 KVV22 KVV23聚氯乙烯绝缘聚氯乙烯敷设在室内、电缆沟、管道内及地下，电缆能承受机械外力作用。 聚乙烯护套钢带铠装控制电缆 KVVP KVVP2 KVVRP 聚氯乙烯绝缘聚氯乙烯护套铜带敷设在室内、电缆沟、管道内及地下，电缆具有防干扰能力。
电线电缆行业词汇中英文对照 电缆及设备安装程序PACE(program for arrangement of cables and equipment) 千伏安KvA(Kilovolt-ampere) 用浮筒把电缆拉上海岸to float a cable ashore 浅海电缆、岸边电缆shallow water cable 浅海电缆、岸边电缆shallow-water cable 三聚氰胺石棉塑料asbestos filled melamine plastics 磺胺类药物sulfa 磺胺类药sulfa drug 直焊性聚酰亚胺漆包铜圆线solderable polyesterimide enamelled round copper wire 聚酰胺polyamide 聚酰胺漆包线polyamide enamelled wire 聚酰胺-(酰)亚胺polyamide-imide 聚酰胺-(酰)亚胺漆包铜圆线polyamide-imide enamelled round copper wire 聚酰胺-酰亚胺漆包线polyamide-imide enamelled wire 聚酰胺-酰亚胺浸渍漆polyamide-imide impregnating varnish 聚酰胺纤维polyanide fiber 聚酰亚胺polyesterimide 聚酰亚胺漆包铜扁线polyesterimide enamelled rectangular copper wire 聚酰亚胺漆包铝圆线polyesterimide enamelled round aluminium wire 聚酰亚胺/聚酰胺复合漆包铝圆线polyesterimide enamelled round aluminium wire overcoated with polyamide 聚酰亚胺漆包铜圆线polyesterimide enamelled round copper wire 聚酰亚胺/聚酰胺复合漆包铜圆线polyesterimide enamelled round copper wire overcoated with polyamide 聚酰亚胺漆包线polyesterimide enamelled wire 聚酰亚胺/聚酰胺复合漆包铝圆线polyesterimide overcoated with polyamide-imide enamelled round aluminium wire 聚酰亚胺/聚酰胺复合漆包铜圆线polyesterimide overcoated with polyamide-imide enamelled round coper wire 聚酰亚胺涂层光纤polyimide coated optical fiber 聚酰亚胺漆包铜扁线polyimide enamelled rectangular copper wire 聚酰亚胺漆包铜圆线polyimide enamelled round copper wire 聚酰亚胺漆包线polyimide enamelled wire 聚酰亚胺薄膜polyimide film 尼龙、酰胺纤维nylon 金属包层芳族聚酰胺纤维metal-clad aramid fiber 环已酰亚胺cycloheximide 抗组织胺antihistamine 聚酰胺PA(polyamide) 聚酰亚胺PI(polyimide) 二基乙酰胺DMA(dimethyl acetamide) 地表凹陷、地面下沉subsidence of ground 本文转载自https://www.doczj.com/doc/349493833.html,

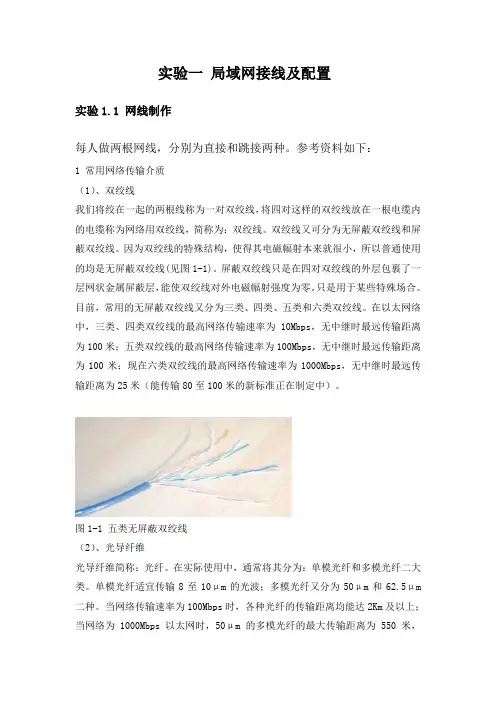

网络中电缆线怎样选择 第一，粗同轴电缆。 粗同轴电缆比较粗而且较硬，在信号末被放大之前，传输距离可达５００米左右。在每个总线的末端要配置一个５０欧的终端接器，以便与电缆的阻抗相匹配。与这种电缆相连的还有收发器。通过一个收发器就可以安装１６个工作站，共可以安装１０２４个工作站。 第二，细同轴电缆。 细同轴电缆比粗同轴电缆要柔软，容易弯曲，而且价格比粗同轴电缆要便宜。通过Ｔ形头及ＢＮＣ连接器，细同轴电缆,可以直接与网络适配卡相连，不需要集线器和收发器。在信号不放大的情况下，它的传输距离只有２００米左右，而且总线的每个末端也要装上５０欧的端头。 第三，无屏蔽双绞线电缆（ＵＴＰ）。 无屏蔽电缆线与电话线基本类似，是电缆中较为便宜的，而且很容易安装。但是，未经放大以前，这种电缆仅能传送１００米。这种双绞线必须扭在一起，而不能平等排列，因为平等电线之间会产生严重的电容和电感效应，从而对数据信号产生破坏作用。无屏蔽双绞线需要安排为星型结构，也要安装集线器。 电缆线与网络传输速率有关。传输速率一般以每秒位数来表示，如６４Kbp s、１０Ｍbps等。如五类双绞线，传输速率可以达到１００Ｍbps。但双绞线、同轴电缆，经过一段距离，有信号损失，要用中继器放大。 双绞网线制作实战指南 随着现在网络热的兴起，不少单位和个人都拉起了局域网，单位里边搞个Intranet,既能满足办公自动化的需要，又能通过代理共享Internet访问；个人可以在家里多台电脑上实现信息共享，资源（包括硬件和软件）共享。但是在网络连通的调试过程中，往往会出现了各种各样的问题，根据笔者这几年的实际工程经验发现其中网线的制作问题恰恰是是最为常见的，今天就和大家谈谈怎样才能制作一根正确的网络连接线。 一.正确认识双绞线 二.双绞线的三种连接线序 三．具体压线操作步骤 工具和线的概述 操作步骤：1 2 3 4 5 一.正确认识双绞线 制作双绞线，首先要对双绞线有个清晰了解，双绞线(TP:Twisted Pairwire)是布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。一般双绞线由两根22～26号绝缘铜导线相互缠绕而成。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在38.1cm至14cm内,标准双绞线中的线对均按逆时针方向扭绞,相邻线对的扭绞长度在12.7cm以上。与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。目前,双绞线可分为非屏蔽双绞线(UTP:Unshil ded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。我们平时一般接触比较多的就是UTP线。 采用双绞线的局域网的带宽取决于所用导线的质量、长度及传输技术。只要精心选择和安装双绞线,就可以在有限距离内达到每秒几百万位的可靠传输率。当距离很短,并且采用特殊的电子传输技术时,传输率可甚至可以达到达100Mbps～155Mbps。下面我们还是先来看看他们常用的规格 1．双绞线的规格 "类"的含义是指某一类布线产品所能支持的布线等级。按标准规定，3类布线产品支持C级及C级以下布
电缆颜色的中英文缩写对照 一：二字母缩写法 中华人民共和国国家标准 GB/T13534－92电气颜色标志的代号 Code for designation of colours for electricity 本标准等效采用国际标准IEC 757（1983）《颜色标志的代码》。 1 主题内容与适用范围 本标准规定了常用颜色标志的字母代码及表示方法。 本标准适用于电气技术方面的文件图样和标记等，也可供其他技术领域参考使用。 2 字母代码 颜色标志的字母代码一般由该颜色的英文单词缩写形式表示。 常用颜色标志的字母代码示于下表。 如果有必要采用下表所示之外的其他颜色，可按本标准中字母代码的组成形式作出规定并在相应设备的技术文件（如产品规范）中说明。
4 不同部件的不同颜色 对于不同部件上的不同颜色，各颜色标志的字母代码之间用“加号”（+）隔开。 例如，具有两根黑色、一根棕色、一根蓝色和一根绿/黄双色的五芯电缆的颜色代码为：BK+BK+BN+BU+GNYE 附加说明： 本标准由中华人民共和国机械电子工业部提出。 本标准由机械电子部机械标准化研究所负责起草。 本标准主要起草人杨芙、韦建华 二：三字母缩写法 BGE beige 米色 BLU blue 蓝色 BLK black 黑色 LAV lavender 淡紫色 BGY Blue grey 蓝灰色 LBL lightblue 浅蓝色 VLT violet 紫色 SKY skyblue 天蓝色 WHI white 白色 GRY grey 灰色 NAT natural 自然色 GRN green 绿色 LPK lightpink 浅粉色 AQU Aqua 水绿色 MAG magenta 洋红色 TUR turquoise 青绿色 PNK pink 粉色 CRP crystal pink 晶粉 SKN sky nature 天蓝色 PLT purple tulip 紫色 OLV olive 橄榄绿 HBL hotblue 亮蓝 FUS fuchsia 紫红色 GLD golden 金色 PUR purple 紫色 RED red 红色 SAL salmon 鲜肉色 YLW yellow 黄色 三、车用电路 1：TOYOT丰田（代表日本车系） B=Black黑色BR=Brown棕色G=Green绿色
湿式中拉机 medium wet drawing machine 中拉机 medium wire drawing machine 中拉 intermediate drawing 中拉机 intermediate wire drawing machine 中拉机、大拉机 coarse wire drawing machine 粗-细线拉线机、中拉机 coarse-fine wire drawing machine 多根拉线-退火-束线机组 multi-wire drawing-annealing-bunching line 四节距束线机 four twist bunching machine 双节距束线机 double twist buncher 双节距束线机 double-twist bunch strander 双节距[双倍]束线机 double-twist bunching machine 双节距高速束线机 double-twist laying-up machine 复合束线、复[混[合束线 compound bunch 磨光机、束线机 buffing machine 束线、束绞、束线 bunch 束线、束绞 bunch-strand 束绞铜束线 bunch-stranded copper conductor 束线、绞合线 bunched wire 束线机 buncher 束线机 bunching machine 灌注 potting 双面双层十六头纱包机16- head double-side douoble-rosette cotton covering machine 立式双层鼓轮 vertical double draft bull block 双层编包风雨线 weatherproof double braid 双层挤出(机)头 twin (extruder) head 双层鼓轮拉线机 twin capstan drawing machine 双头挤出、双层挤出 twin-head extrusion 双层的 twin-layer 橡皮绝缘双层编包线 rubber-covered double braided 双层环氧漆包圆铜电磁线 heavy epoxy-coated round copper magnet wire 泡沫皮绝缘、泡沫/实心双层绝缘 foam skin insulation 双层编织机 double tier type braiding machine 双层钢丝铠装 double wire armour 双层钢丝铠装电缆 double wire-armoured cable 双层挤出(机)头 double(extruder)head 双层编织的 double-braid 双层编织式外导体同轴电缆 double-braid type coaxial cable 双层鼓轮拉线机 double-capstan wire drawing machine 双层滚筒六头拉线机 double-deck 6 head type machine 双层鼓轮 double-deck bull block
第十章网络设备基本配置（内部） 10.1 网络描述 总部公司网络使用两台cisco-3560(sw1 和sw2)做为核心层,两台cisco2851（R1和R2）系列路由器做出口。 核心层拓扑如下 10.2基本配置 10.2.1交换机Cisco3560的基本配置 10.2.1.1 设备访问 首先使用随设备附带的配置Console线缆，分别连接管理工作站的Com端口和交换机的Console端口；
启动Windows操作系统下的超级终端，配置参数如下； 10.2.1.2 设备名称
定义设备名称为SW3560-1 Switch(conf)# hostname SW3560-1 10.2.1.3 设备口令 设置远程访问用户口令 SW3560-1(config)#line vty 0 15 （路由器为line vty 0 4）； 0 15代表允许16个进程同时远程访问设备 SW3560-1(config-line)#password cisco SW3560-1(config-line)#login SW3560-1(config-line)#exit 10.2.1.4 设置特权用户口令 SW3560-1(config)#enable secret cisco 10.2.1.5 关闭DNS查找功能(默认时打开) SW3560-1(config)#no ip domain lookup 10.2.1.6 启用logging synchronous 阻止控制台信息覆盖命令行上的输入SW3560-1(config)#line cons SW3560-1(config)#line console 0 SW3560-1(config-line)#logging synchronous SW3560-1(config-line)#exit SW3560-1(config)#line vty 0 15 SW3560-1(config-line)#logging synchronous SW3560-1(config-line)#exit 10.2.1.7 将exec-timeout设置为0 0 为控制台连接设置以秒或分钟的超时SW3560-1(config)#line console 0 SW3560-1(config-line)#exec-timeout 0 0 SW3560-1(config-line)#exit SW3560-1(config)#line vty SW3560-1(config)#line vty 0 15 SW3560-1(config-line)#exec-timeout 0 0 SW3560-1(config-line)#exit
护套轧纹sheath crimping 护套偏心监控仪sheath eccentricity monitor 护套涡流损耗系数sheath eddy current loss factor 护套绝缘环sheath insulating ring 护套损耗sheath loss 护套损耗sheath losses 护套结构sheath make-up 护套加固箍sheath reinforcing bandage 护套的接续sheath splice 护套的接续sheath splicing 护套加强元件、护套加强单元sheath strength member 护套剥除机、剥护套机sheath stripping machine 护套表面sheath surface 护套厚度sheath thickness 护套换位sheath transposition 护套(内)壁sheath wall 护套壁厚sheath wallthickness 护套线、被覆线sheath wire 护套电缆sheathed cable 固定布线用护套电缆sheathed cable for fixed wiring 有外护套层的卷边纵包金属护套布线电缆sheathed metal-clad wiring cable 护套线、被覆线sheathed wire 挤[包]护套、护套sheathing 护套混合物[料] sheathing compound 护套挤包设备sheathing equipment 护套挤制生产线sheathing line 护套挤出机sheathing machine 护套材料sheathing material 护套试样sheathing test-piece 护套线、被覆线sheathing wire 护套颜色sheating color 护套工段sheating department 单护套single sheath 单芯电缆(有或无护套) single-core cable (with or without sheath) 内部配线用单芯无护套电缆、布线电缆single-core non-sheath cable for internal wiring 有护套的单芯导线single-core sheathed conductor 单护套电缆single-jacketed cable 聚乙烯密封护套sealpeth sheath 金属护套的无缝挤包、无缝护包金属护套seamless extrusion of metal sheaths 自粘性外护套self-bonding overcoat 半导体护套semi-conducting jacket 护套剥离绳rip cord 橡皮绝缘护套rubber insulating blanket
Black<黑色> Brown<棕色> Yellow<黄色> Green<绿色> White<白色> Gray/Grey<灰色> Red<红色> Orange<橙色> Blue<蓝色> Pink<粉红色> Purple/Violet<紫色> Beige<贝吉色> Ivory<象牙色> Frost White<霜白> Light Green<浅绿色> 二、Month Type<月份类> January 一月 February 二月 March 三月 April 四月 May 五月 June 六月 July 七月 August 八月 September 九月 October 十月 November 十一月 December 十二月 三、Week Type<星期类> Monday星期一 Tuesday星期二 Wednesday星期三 Thursday星期四 Friday星期五 Saturday星期六 Sunday星期日 铜包铝镁英文全称：Copper clad aluminum magnesium wire 四、Length Type<长度类> 1foot<英尺>=12inches<英寸>=<米> 1yard<码>=3feet<英尺>=<米> 1mile<英里>=1760yards<码>=<千米> 1meter<米>=10dm<分米>=<码>=<英尺> 1centimeter<厘米>=10mm<亳米>=<英寸> 五、Cable Type<电线类> Cable<电缆线> Jacket<外被> Conductor<导体/芯线> Braid<编织> Spiral<缠绕> Drain Wire<地线> Al-Foil/Mylar<铝箔/麦拉> Paper<包纸> P-P-Foamed<发泡> Paper + Braid<包纸+编织> Paper + Spiral<包纸+缠绕> Matted<雾面> Slot<直条文> Smooth<光滑面> Tape<包带> Al-Mylar + Braid<铝箔麦拉+编织> Coaxial<同轴线> Aluminum Foil<铝箔> Foamed PP + AL-Mylar +Braid<发泡pp+铝箔/唛拉+编织> Jump Wire<跳线> Insulator<绝缘> Tissue Paper<棉纸> Impedance<特性阻抗> Overall<总隔离> Contact Resistance<导通阻抗> Insulance<绝缘阻抗> Dupont<小杜邦> Non migration<非移性> Flexible<柔软> Filler<填充物> Color Chip<色板> Dentation<齿状> Insulator Color<胶芯颜色> Shield<隔离> Spiral Shield<缠绕隔离> Twisted<对绞> ABS Non-Migration Twisted Pairs<对绞线> Round Cable<圆线> 美国线规英国线规> <美国认证> 加拿大认证> 日本工业规格> 欧共体认证> Hook Up Wire<电子线> Flat Cable<排线> Coaxial Cable<同轴线> Shield Cable<隔离线> Telephone Cable<电话线> Power Supply Cable<电源线> Mouse Cable<鼠标线> Multiconductor Cable<多芯线/多芯电缆> Signal Cable<信号线> Process Wire<半成品线> Multiconductor Plug<多线插头> Multipaired Cable<多对线> Computer Cable<计算机线> Retractile Cable<掷线> Communication Cable<通讯线> With Adhesive<含热溶胶> Teflon Hook-Up Wire<铁弗龙线> Without Adhesive<不含热溶胶> Construction<构成> Flammability<耐燃性> VW-1<美国直燃烧试验> Monitor Tube<头像管>
实验: 网络设备基本配置 拓扑图 学习目标 配置 Cisco 路由器的全局配置设置。 配置 Cisco 路由器的访问口令。 配置 Cisco 路由器的接口。 保存路由器配置文件。 配置 Cisco 交换机。 背景 硬件数 量 说明 Cisco 路由器1 Cisco 交换机1 *计算机（主机）1实验室计算机。 控制台（全反）电缆1用于将计算机主机 1 连接至 路由器的控制台端口。 UTP 5 类交叉电缆1用于将计算机主机 1 连接至 路由器的 LAN 接口 Fa0/0 直通电缆3用于将计算机主机连接至交换 机并将交换机连接至路由器 常见配置任务包括设置主机名、访问口令和 MOTD 标语。 接口配置极其重要。除了分配第 3 层 IP 地址外，还要输入一段描述，说明与目的地的连接可节省故障排除时间。 配置更改会立即生效。 但必须将配置更改保存到 NVRAM 中才能保持到设备重新启动后。 场景 在本实验中，学生将配置 Cisco 路由器和 Cisco 交换机的常用设置。 指定 IP 地址为，为子网预留 4 位，请使用下列信息填写下表： （提示：填入子网编号，然后填入主机地址。如果先填入子网编号，将更容易计算地址信息） 子网的最大数量：_______16______ IP 地址：子网掩码： #子网第一个主机地 址最后一个主机地 址 广播 0000 0001 0010 0011 0100
任务 1：配置 Cisco 路由器的全局配置设置。 图 1. 实验的电缆连接。 步骤 1：实际连接设备。 请参阅图 1。将控制台电缆或全反电缆的一端连接至路由器的控制台端口，另一端通过 DB-9 或 DB-25 适配器连接到主机计算机的 COM 1 端口。在主机计算机的网卡 (NIC) 与路由器的接口 Fa0/0 之间连接交叉电缆。在路由器的接口 Fa0/1 与交换机的任意接口 (1-24) 之间连接直通电缆。 确保主机计算机、交换机和路由器均已通电。 步骤 2：通过超级终端将主机计算机连接到路由器。 从 Windows 的任务栏中单击“开始”|“程序”|“附件”|“通讯”|“超级终端”启动超级终端程序。 使用正确的设置配置超级终端： 连接描述 名称：Lab 11_2_11 图标：自行选择 连接到 连接时使用：COM1（或适当的 COM 端口） COM1 属性 每秒位数：9600 数据位：8 奇偶校验：无 停止位：1 数据流控制：无 当超级终端会话窗口出现后，按Enter 键直到路由器发出响应。 如果路由器终端处于配置模式，请通过键入NO退出。
