小型企业局域网设计
专业：计算机科学与技术
班级：计科1201
设计人员：蒋文
设计课题：小型企业局域网设计
指导老师：李芳
2015年11月2日
小型企业局域网设计方案报告
设计要求：
内网大多数用户可以实现资源共享和相互通信。但财务部可以访问市场部，市场部一般情况下不能访问财务部，若有用户需要访问，则网管人员可以通过三层交换机进行一个简单的命令行设置，使VLAN间正常通信。内网用户共用WEB服务器。外网用户可以与内网用户通信，但不能访问内网服务器和财务部以防重要数据被盗取或攻击内网服务器中。
第一部系统需求分析
1. 部门类型：
●市场部 (VLAN 20)
●财务部(VLAN 10)
要求财务部可以访问市场部，但市场部一般情况下不能访问财务部，若有用户需求，则网管人员可以通过三层交换机进行访问控制列表设置实现VLAN间通信。
2. 流量访问模型
●本地访问
●远程访问
（因企业内部人员相互共享资源多和通信频繁，所以本地访问比远程访问所占流量大）
3.用户接入需求
●十几个信息点
4.组网原则
●一般可靠性
●性价比高
5. 安全性需求：
●内部网络使用VLAN分段，隔离广播，防止网络内部窃听和非授权的跨网段访问
●使用防火墙分割内部网和外部网，不允许外部用户访问内部WEB服务器，财务部。
●远程接入用户使用VPN方式访问总部网络，并且限制远程用户可以访问的主机范
围。
第二部分概要规划设计

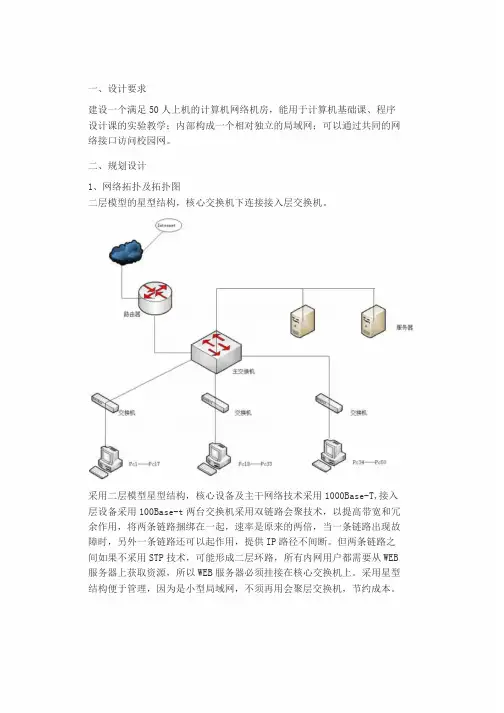

1. 网络拓扑及拓扑图：二层模型的星型结构，通过级连交换机来扩展，核心交换机下连接接入层交换机。
网络接入容量：接入交换机接连接用户，核心交换机连接WEB服务器和边界路由器。
2. 网络技术选型
3. 设备选型
接入交换机选用Cisco2960系列，核心交换机选用Cisco3560系列。
边界路由器选用Cisco18XX或Cisco28XX系列
4. 网络相关技术选型：
（1）使用VALN技术进行业务隔离，减少广播域的范围。
（2）使用TRUNK技术实现VLAN跨交换机进行访问
（3）端口会聚技术提高带宽，并能互作备份，提高可靠性
（4）STP技术防止二层环路，避免广播风暴，提高转发效率。
5. VLAN的应用及IP地址规划
6. 详细配置命令及调测
第三部分详细规划设计
1. 网络拓扑图如下所示：
采用二层模型星型结构，核心设备及主干网络技术采用1000Base-T,接入层设备采用100Base-t两台交换机采用双链路会聚技术，以提高带宽和冗余作用，将两条链路捆绑在一起，速率是原来的两倍，当一条链路出现故障时，另外一条链路还可以起作用，提供IP路径不间断。但两条链路之间如果不采用STP技术，可能形成二层环路，所有内网用户都需要从WEB服务器上获取资源，所以WEB服务器必须挂接在核心交换机上。采用星型结构便于管理，因为是小型企业网，所以不须再用会聚层交换机，节约成本。防火墙一端接内网，另一端接外网，防火墙是两种机制的结合体，一种机制是对流量进行阻塞，一种机制是允许流量传输。
2.网络技术选型
根据需求，根据千兆以太网技术进行组网，它的主要特点表现在以下几个方面。
1）经济实用，且具有较高的性能价格比。
2)千兆以太网技术目前得到广泛支持，尤其是3COM公司的全系列千兆太太网解决方
案及产品，使得千兆以太网的互连和设计都极其灵活和简便。
3）千兆以太网技术的兼容性，千兆以太网技术采用与传统以太网及快速以太网相同的载波监听多路访问冲突检测机制，从现有的传统以太网与快速以太网可以平滑地过度到千兆太网。
4）升级性能。千兆以太网技术与另一高性能网络—ATM技术相比，可以实现传统以太网或快速以太网的平滑升级及无缝连接，并不需要掌握新的配置，管理与故障排除技术，且有很高的性能价格比。
3．设备选型。
在小型企业局域网设计中，网络设备的选择主要是对以太网交换机的选择，因此交换机的性能将直接影响整个网络的实施，因此了解交换机的参数是非常重要的，这有助于更好的选择符合实际需求的交换机。
1）交换机的主要性能参数
○1背板带宽与端口速率
交换机的端口速率已经从10Mbit/s,100Mbit/s提高到1000Mbit/s和 10Gbit/s，1000Mbit/s和 10Gbit/s主要应用在大型网络的骨干网络中，对于100Mbit/s交换机来说，还有一个常用的参数是速率的自动匹配，即交换机端口速率可以与网卡的速率匹配，决定是运行100Mbit/s还是10Mbit/s，除子端口速率外还有背板带宽，它为交换机的高负荷下提供高速速率。
○2交换方式
以太网交换机有3种交换方式：直通交换，存储转发，无碎片交换。目前大多数交换机都支持直通和存储转发，部分交换机支持无碎片交换，存储转发相对于其它方式可靠性高些，因此存储转发是最常用。
○3模块化及固定配置交换机的选择。
目前市场上的交换机有两种：模块化和固定化。
模块化交换机能提供一系列扩展模块，比如千兆以太网模块，FDDI模块，ATM模块等，能将具有不同协议，不同拓扑结构的网络连接起来，具有很强的可扩展性，但是价格昂贵。
固定配置交换机一般具有固定端口的配置，可扩展性显然不如模块化交换机，但成本低很多。
一般大型网络的中心交换机应考虑选择模块化交换机，这样有利于网络的可扩展性和冗余性，而二级交换机或小型网络的主干交换机则选择价格低廉的固定化交换机。
○4交换机采用何种VLAN
VLAN的划分方法有：基于端口的VLAN划分，基于MAC地址的VLAN划分，基于IP地址的VLAN划分，目前在小型网络中，基于端口的VLAN划分以其价格低廉，针对性强得到广泛应用。
○5是否支持堆叠
提供堆叠端口的交换机可以通过专用的堆叠方式连接起来，对于不支持堆叠的交
换机，可采用级连的方式实现交换机的连接，上联交换机可以通过上联端口实现与骨干交换机的连接。
在本例中接入层交换机采用CISCO2960系列交换机可以满足企业需求。
2）三层交换机的选择
根据用户的网络结构和应用，选择三层交换机一般要注意如下几个方面：
○1性能稳定
三层交换机多用于骨干和汇聚层，如果性能不稳定将影响整个网络的大部分主机，所以只有性能稳定的三层交换机才是网络系统连续，可靠，安全和正常运行的保证。
衡量三层交换机的性能指标主要包括：交换容量，背板带宽，处理能力，吞吐量等技术指标。
对于有几百台计算机的小型企业网络园区网中，几十Gbit/s的背板带宽就可以满足应用，对于几千甚至几上万台计算机的大型企业网中，则需要支持几百Gbit/s 的大型交换机。
○2功能齐全
产品不但要满足现有需求，还应满足未来一段时间内的需求，从而给用户一个增值空间，如当公司员工增加时，可以插上模块来扩充而不必淘汰原有设备，还有一些功能如组播，QOS，端口干路，Spanning Tree以及是否支持RIP，OSPF路由协议，对于三层交换机这是非常必要的。
组播：在VOD应用中，如果一组用户同时点播一个节目，用组播协议可以保证交换机在高密度视频流点播时非常顺畅地进行数据处理，反之，如果交换机不支持组播协议，则占用的带宽就会相当大。
QOS: QOS可能根据用户不同需求将其划分为不同等级，可以使宽带运营商根据流量计费，从而为不同用户提供不同服务。
访问控制列表：如果在接入层划分VLAN，则不同的VLAN用户间是不能通信的，因为这是基于第二层的VLAN，若想通信，必须通过第三层.如企业的财务部和市场部，一般是不来往的，若有用户需要访问，则网管人员可能通过三层交换机进行简单的命令行设置，即访问控制列表，可以实现不同VLAN间的单向或双向通信，如果发现某IP地址总发送无用数据包到自己网络中，则可以在访问列表中设置，禁止其发送数据包。
○3分布式优于集中式。
传统总线式交换结构模块是集中式，现代交换模块是分布式，由于企业内联网中运行的视频，音频及数据信息量越来越大，使之对交换机处理能力的要求越来越高，为了实现在高端口密度条件下的高速无阻塞交换，采用分布式第三层交换机是明智的选择。
○4安全可靠
三层交换机作为网络核心设备，是黑客攻击的重要对象，这就要求必须将三层交换机纳入网络安全防护的范围，所以，从安全上看，配备支持性能优良，没有安全
漏洞，有防火墙功能的三层交换机是非常必要的。
任何产品都不能保证其不发生故障，关键是发生故障时能否迅速切换到一个好的设备上，所以，从可靠上看，在硬件上要考虑冗余能力，如电源，管理模块和端口等重要部件是否支持冗余，这对诸如电信，金融等对安全可靠性要求高的用户尤其重要。
还有散热方式，最后对宽带运营商来说，认证功能也是考察的重要方面，是否支持一些特殊的协议如802.1X等，以实现认证。
在本例中三层交换机使用CISCO3560系列可以满足企业需求。
5. VLAN的应用及IP地址规划。
6．配置命令：
SW1的配置命令：
Switch(config)#hostname sw1
sw1(config)#line console 0
sw1(config-line)#no login
sw1(config-line)#logging syn
sw1(config-line)#logging synchronous
sw1(config-line)#line vty 0 4
sw1(config-line)#no login
sw1(config-line)#exit
sw1(config)#vlan 10
sw1(config-vlan)#vlan 20
sw1(config-vlan)#exit
sw1(config)#int range fastethernet 0/1 - 2
sw1(config-if-range)#switchport mode trunk
sw1(config-if-range)#switchport trunk allowed vlan all
sw1(config-if-range)#exit
sw1(config)#int f 0/3
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 10
sw1(config-if)#exit
sw1(config)#int f0/4
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 20
sw1(config-if)#exit
sw1(config)#int f 0/5
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 20
sw1(config-if)#exit
sw1(config)#int f 0/6
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 20
sw1(config-if)#end
%SYS-5-CONFIG_I: Configured from console by console
sw1#show vlan brief
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/1, Fa0/2, Fa0/7, Fa0/8
Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
Gig1/1, Gig1/2
10 VLAN0010 active Fa0/3
20 VLAN0020 active Fa0/4, Fa0/5, Fa0/6
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
SW1#show ip int b
Interface IP-Address OK? Method Status Protocol
FastEthernet0/1 unassigned YES manual up up
FastEthernet0/2 unassigned YES manual up up
网络工程实训 大 作 业 题目：中小型企业网络设计与实现班级： 组长： 小组成员： 指导老师： 2013年12月
摘要 随着社会的发展科技的进步，人类社会已进入信息时代。在信息化的社会中，企业间的竞争也不可避免地被打上了信息化的烙印。目前许多公司原有的办公和信息传递方式已不能满足现代企业的需求。该项目主要目的就是为企业组建一个高效、灵活、安全可靠的信息传输网络。 根据企业需求和当前网络主流技术的对比，在工程实施过程中局域网采用以太网技术。不同部门之间采用VLAN技术限制无用数据包在网络中的传输，提高有效资源的利用率。使用ACL技术对按照企业的要求，不同部门间的访问进行控制。在上层使用HSRP对网关备份，提高网络的安全。采用OSPF和浮动静态路由技术实现全网正常连通。采用NAT和VPN技术满足用户访问外网或总公司和子公司之间通信。此外在实现业务隔离和全网连通的基础上，需配置各类服务器，满足企业信息发布和数据共享的需求。
目录 第1章引言 0 1.1 中小型网络组建的背景和意义 0 1.2 中小型企业网络组建的基本要求 0 1.3 主要网络技术概述 (1) 1.4 总结 (3) 第2章项目需求分析 (4) 2.1 企业基本需求及分析 (4) 2.2工程总体要求 (5) 2.3 关键技术选用 (6) 2.3.1 接入层技术 (6) 2.3.2 汇聚及核心层技术 (6) 2.3.3 网络服务器的选用 (7) 2.3.4 可行性分析 (8) 第3章企业网络设计 (9) 3.1 网络拓扑选型 (9) 3.2 网络IP地址规划 (10) 第4章工程配置 (13) 4.1 总部项目配置 (13) 4.1.1 总部接入层配置 (13) 4.1.2 总部汇聚及核心层配置 (16) 4.2 分部项目配置 (22) 4.2.1 分部接入层配置 (22) 4.2.2 分部汇聚及核心层配置 (23) 第5章各类配置 (27) 5.1 DHCP服务器配置 (27) 5.1.1 DHCP服务器的安装 (27) 5.1.2 DHCP服务器的配置和调试 (28) 5.1.3 DHCP服务器的测试 (32)
课程设计报告课程设计题目：组建小型企业局域网 专业： 班级： 姓名： 学号: 指导教师: 年月日
目录 摘要 (1) 1.课程设计目的及要求 (1) 2.组建小型企业局域网 (2) 3.课程设计容 1.需求分析 (3) 2.设计原则 (3) 4.拓扑结构图 (4) 5.详细步骤 1.设计总述 (5) 2.子网划分 (6) 3.路由协议的选择 (6) 6.配置的代码 (7) 7.各主机进行通信的结果 (13) 8.课程设计总结 (15)
摘要 随着计算机及局域网络应用的不断深入，特别是各种计算机软件系统被相继应用在实际工作中，在公司部，需要使各部门相互间真正做到高效的信息交换、资源的共享，为员工提供准确、可靠、快捷的各种数据和信息，充分发挥公司现有计算机设备的功能，从而加强公司各部门的业务和技术联系，提高工作效率，实现资源共享，降低运作及管理成本，因此，企业网络的建设是企业向信息化发展的必然选择，企业网网络系统是一个非常庞大而复杂的系统，它不仅为现代化企业综合信息管理和办公自动化等一系列应用提供基本操作平台，而且能提供多种应用服务，使信息能及时、准确地传送给各个系统。而企业网工程建设中主要应用了网络技术中的重要分支局域网技术来建设与管理的。本课程设计将从小型企业局域网的建设需求、建设原则、拓扑结构、子网划分以及路由协议等方面，展示一个企业网的组建过程，详细介绍关于交换机和路由器等的相关知识。 关键词：局域网，交换机，路由器，资源共享 一、课程设计目的及要求 通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及路由协议的配置，熟练掌握路由器和交换机的基本配置。 要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的容： 1、需求特点描述； 2、设计原则； 3、解决方案设计，其中必须包含： （1）设备选型； （2）综合布线设计； （3）拓扑图； （4）IP地址规划； （5）子网划分； （6）路由协议的选择； (7) 路由器配置。
一、设计要求 建设一个满足50人上机的计算机网络机房，能用于计算机基础课、程序设计课的实验教学；内部构成一个相对独立的局域网；可以通过共同的网络接口访问校园网。 二、规划设计 1、网络拓扑及拓扑图 二层模型的星型结构，核心交换机下连接接入层交换机。 采用二层模型星型结构，核心设备及主干网络技术采用1000Base-T,接入层设备采用100Base-t两台交换机采用双链路会聚技术，以提高带宽和冗余作用，将两条链路捆绑在一起，速率是原来的两倍，当一条链路出现故障时，另外一条链路还可以起作用，提供IP路径不间断。但两条链路之间如果不采用STP技术，可能形成二层环路，所有内网用户都需要从WEB 服务器上获取资源，所以WEB服务器必须挂接在核心交换机上。采用星型结构便于管理，因为是小型局域网，不须再用会聚层交换机，节约成本。
2、计算机分布图 3、布线图 4、设备选型 在小型企业局域网设计中，网络设备的选择主要是对以太网交换机的选择，因此交换机的性能将直接影响整个网络的实施，因此了解交换机的参数是非常重要的，这有助于更好的选择符合实际需求的交换机。 交换机的主要性能参数 1）背板带宽与端口速率 交换机的端口速率已经从10Mbit/s,100Mbit/s提高到1000Mbit/s和10Gbit/s，1000Mbit/s和10Gbit/s主要应用在大型网络的骨干网络中，对于100Mbit/s交换机来说，还有一个常用的参数是速率的自动匹配，即交换机端口速率可以与网卡的速率匹配，决定是运行100Mbit/s还是10Mbit/s，除子端口速率外还有背板带宽，它为交换机的高负荷下提供高速速率。

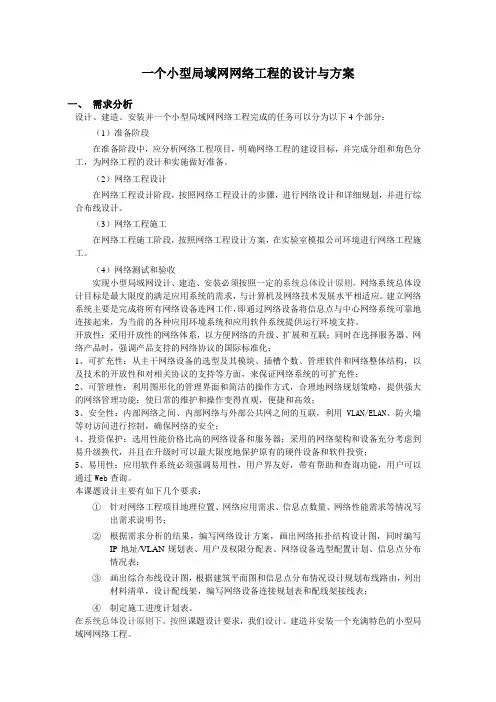

一个小型局域网网络工程的设计与方案 、需求分析 设计、建造、安装并一个小型局域网网络工程完成的任务可以分为以下 4 个部分： （1）准备阶段 在准备阶段中，应分析网络工程项目，明确网络工程的建设目标，并完成分组和角色分工，为网络工程的设计和实施做好准备。 （2）网络工程设计在网络工程设计阶段，按照网络工程设计的步骤，进行网络设计和详细规划，并进行综合布线设计。 （3）网络工程施工 在网络工程施工阶段，按照网络工程设计方案，在实验室模拟公司环境进行网络工程施工。 （4）网络测试和验收 实现小型局域网设计、建造、安装必须按照一定的系统总体设计原则，网络系统总体设计目标是最大限度的满足应用系统的需求，与计算机及网络技术发展水平相适应。建立网络系统主要是完成将所有网络设备连网工作，即通过网络设备将信息点与中心网络系统可靠地连接起来，为当前的各种应用环境系统和应用软件系统提供运行环境支持。开放性：采用开放性的网络体系，以方便网络的升级、扩展和互联；同时在选择服务器、网络产品时，强调产品支持的网络协议的国际标准化； 1、可扩充性：从主干网络设备的选型及其模块、插槽个数、管理软件和网络整体结构，以及技术的开放性和对相关协议的支持等方面，来保证网络系统的可扩充性； 2、可管理性：利用图形化的管理界面和简洁的操作方式，合理地网络规划策略，提供强大的网络管理功能；使日常的维护和操作变得直观，便捷和高效； 3、安全性：内部网络之间、内部网络与外部公共网之间的互联，利用VLAN/ELAN防火墙等对访问进行控制，确保网络的安全； 4、投资保护：选用性能价格比高的网络设备和服务器；采用的网络架构和设备充分考虑到易升级换代，并且在升级时可以最大限度地保护原有的硬件设备和软件投资； 5、易用性：应用软件系统必须强调易用性，用户界友好，带有帮助和查询功能，用户可以通过Web查询。 本课题设计主要有如下几个要求： ①针对网络工程项目地理位置、网络应用需求、信息点数量、网络性能需求等情况写出需求说明书； ②根据需求分析的结果，编写网络设计方案，画出网络拓扑结构设计图，同时编写IP 地址/VLAN 规划表、用户及权限分配表、网络设备选型配置计划、信息点分布情况表； ③画出综合布线设计图，根据建筑平面图和信息点分布情况设计规划布线路由，列出材料清单，设计配线架，编写网络 设备连接规划表和配线架接线表； ④制定施工进度计划表。
