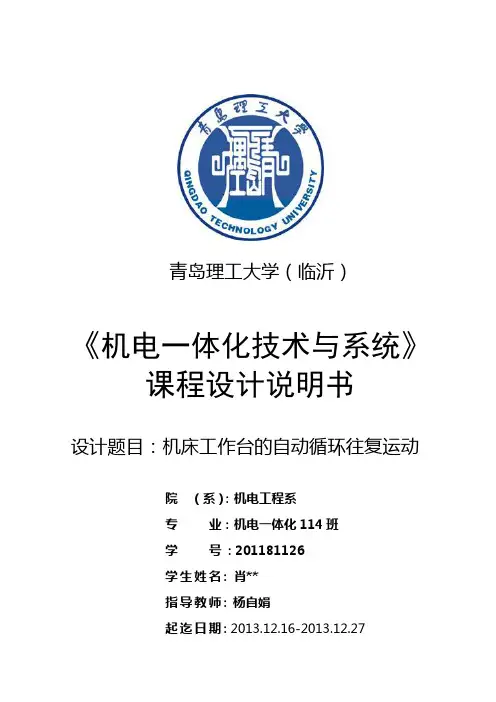

青岛理工大学( 临沂)
《机电一体化技术与系统》课程设计说明书设计题目: 机床工作台的自动循环往复运动
院( 系) : 机电工程系
专业: 机电一体化114班
学号: 81126
学生姓名: 肖**
指导教师: 杨自娟
起迄日期: .12.16- .12.27
机床工作台的自动循环往复运动
一、设计目的
在实际生产中,有些生产机械的工作台需要自动往复运动,而且有的还要求在两终端要有一定时间的停留,以满足生产工艺要求。在机床电气设备中, 有些是经过工作台自动往复循环控制的, 例如万能铣床, 龙门刨床的工作台上下、前后、左右的运动等。这些生产机械运动部件的行程或位置要受到限制, 或者需要其运动部件在一定范围内自动往返循环等。这些都要让我们会正确识别、选用安装、使用行程开关, 熟悉电动机位置控制、自动往返控制电路的构成和工作原理。会安装与检测电动机位置控制和自动往返控制线路。还要让我们学会运用机械设计与制造的知识, 正确选择工作台的传动装置、支撑部分, 另外机床工作台系统的材料也要合理的选择以符合工程力学。电动机的正反转是实现工作台自动往复循环的基本环节。
二、设计要求
1.要有机械设计, 电气控制设计
2.自动控制与手动控制相结合
3.运行过程中任一位置都能够停止和再次起动
4.要有必要的保护电器
5.所用元件应便于安装和调整, 注意经济性。
6.了解和熟悉所设计机械设备的总体技术要求、加工工艺过程和生产现场的工作条件。
7.了解该设备中采用的其它系统, 如液压系统、气动系统对电气控制系统的技术要求。
8.经过技术经济分析, 确定该系统具有的自动化、通用化程度。
三、工作台传动方式
1.工作台类型选择
工作台的类型大致有以下几种
A 桥框式
B 悬臂移动式
C 立柱式
桥框式和悬臂移动式的工作台基本固定, 机床的主轴部分驱动来进给作业, 这类驱动在技术上要求较高, 而且长时间的作业会让悬臂
变形, 影响精度作业。本设计选用的是X-Y工作台, 即立柱式工作台, 其结构牢靠、精度高, 能够加工与检测合为一体, 可是她有一个缺点就是XY两个方向运动, 相对占用空间大一些。
2.基本传动方式选择
根据丝杠和螺母相对运动组合情况, 其基本传动形式有四( 1) 螺母固定, 丝杠转动并移动; ( 2) 丝杠转动, 螺母移动; ( 3) 螺母转动, 丝杠移动; ( 4) 丝杠固定, 螺母转动并移动。如图1所示。选择螺母固定、丝杠转动并移动传动形式。
图1 基本传动形式
该传动形式国螺母本身起着支承作用, 消除了丝杠轴承可能产生的附加轴向窜动, 结构较简单, 可获得较高的传动精度, 且其轴向尺寸不是太长, 适用于300×400mm的行程。
四、导轨选择
导轨是机床的关键部件之一, 其性能好坏, 将直接影响机床的加工精度、承载能力和使用寿命。导轨设计应满足: 导向精度、耐磨性、低速运动平稳性、刚度、结构简单、工艺性好、便于间隙调整, 具
有良好的润滑和防护等要求。
1.滚动导轨类型的选择
滚动导轨类型很多, 有直线运动和回转运动导轨; 按滚动体的开关分有滚珠, 滚柱和滚针; 按滚动体是否循环分为滚动体不循环和滚动体循环导轨。在此次设计中选用滚动体循环的直线滚动导轨副, 这是因为直线滚动导轨副中, 滚珠沟槽接触, 因而许用载荷和刚度与点接触相比有较大提高, 又采用直线滚动导轨副可简化设计、制造和装配工作。其定位精度可达到0.1-0.2μm, 用于精密机械加工。
图2
根据使用要求不同, 国内已开发出两种类型的直线滚动导轨副, 选用适用于X-Y工作台的GGA型, 其特性和结构如图2所示
2. .导轨的防护装置
导轨常见的防护装置有: 1) 刮板式其宽度、形状与导轨相同, 耐热性好但只能排除大的颗粒; 2) 伸缩式有软式皮腔式和叠层式。这
