可伸缩胶带输送机安装规定及要求
为进一步规范矿用皮带机的安装，确保安装标准及安全，现对矿机道、碛头胶带输送机的安装作如下规定和要求：
一、我矿现井下使用胶带输送机的胶带带宽为650mr和800m两种规格。
（附650m和800m断面图）
二、皮带输送机安装时，安装队须指定一名安装负责人，作业时组织作业人员对本规定进行学习，并对当班工作任务进行布置，并强调相关技术要求。
三、施工前的准备
1、对安装巷道按GB50213-2010 标准和矿相关要求验收，验收后对所存在的问题进行整治。
2、井下安装巷道使用的绞车应符合完好标准。
3、H 架、纵梁、托辊运至皮带巷中，按安装要求的距离放置在底板上。
4、检查机头、机尾总成和相关装置，合格后装车运到安装巷道，依安装顺序进行摆放，按规定加注润滑油。
5、准备各种安装和起吊用具。
6、装车要求：
1）装车使用完好的平板车、矿车。装车前，要先找好设备重心，装车要平稳。
2）装车时设备固定牢靠，不得晃动。
3）装机头、机尾设备等较大结构件或总成时，要在平板车上根据情况垫木枕方或旧皮带。
4）所有设备装车，高度宽度须符合入井要求。
7、卸车时， 必须提前在车的前后打好“十”字挡杠。
卸车起吊过程中，应随时注意绞车、钢丝绳、滑轮等器具的
卸车起吊过程中，起吊人员要站在起吊设备的斜上方的安全 地带进行起吊、指挥，同时设专人观察顶板支护起吊装置及用具的可靠性， 发现异
常及时停止作业，排除不安全因素后方可重新作业。
10、设备部件在卸车、搬运、就位时，严防脚下打滑和碰脚挤手等事故 的发生。
11、由测量组按设计要求标定巷道和皮带中心线。 皮带中心线距皮带机 侧巷帮不低于 0.85 米，机头位置中心线距巷帮距离（见附图 1、 2），机道内 所有低于 0.85米的地段作开帮处理，开帮后及时补打锚杆支护。
12、清理巷道底板，平整从机头安装位置到过渡架 50m 范围内的巷道， 以便安装输送机固定部分。机头部分施工 混凝土 地坪，从煤仓开始，尺寸为： 长 10 米，宽 1.5 米（以皮带中线为准，一边 0.75 米），厚 0.1 米。
四、皮带输送机的安装
按照标定的巷道和皮带中心线挂出中心线进行设备安装。
㈠设备安装顺序：
1、中间部件安装顺序：中间 H 架、纵梁、底托辊7底皮带7上托辊架、 上托辊7上皮带7皮带连接。
2、机头部件的安装顺序： 机头卸载架7卸载滚筒7机头三角架7驱动滚 筒、驱动部 7转向装置 7储带仓轨道 7拖带小车 7游动小车 7张紧绞车，卷
带装置 7穿带、做接头。
（二）机头架，尾架，中间架，支腿的安装:
8、在运输、
完好.
9、在运输、
1、为使安装工作准确，方便，快捷，在高于机架平面约500mm 的空中引放一条连续的纵向中心线，并以此作为各机架安装的基准线，用线坠配合测量各机架的中心距，不得偏斜。
2、组装头架，尾架，中间架及其支腿等机架应符合下列要求：
⑴机架中心线与输送机纵向中心线重合，其偏差不应大于3mm;
⑵机架中心线的直线度偏差在任意25m 长度内不应大于5mm；
⑶机架支腿对地面的垂直度偏差不应大于2/1000mm
⑷中间架的间距，其允许偏差为士 1.5mm ，高低差不应大于间距的
2/1000mm；
⑸机架接头的左右偏差和高低均不应大于1mm
㈢机头固定架子组装：
从机头架向后逐架联接固定架及底座、上部横支撑，人工抬起固定架先与前面机头架用螺拴联接在一起，再将固定架放在底座上用螺拴联接。一对固定架中部是两根横支撑，固定架之间上部是联接横撑，均需用螺拴联接牢固，将跑道固定在底座上，装好小跑车。
㈣皮带机头传动部分安装：
将传动机架、底架及连接梁安装定位，调整传动机架的位置，然后安装传动滚筒及改向滚筒，再安装伸出架、支撑架、卸载滚筒、清扫器等。
㈤机头清扫装置的安装：
1、清扫装置清扫面应与胶带接触均匀，其接触长度不应小于85％。皮
带机必须使用带胶皮的刮煤器。
2、组装挡煤板支腿，上好连接螺栓和卡子。
㈥储带仓部分的安装：
安装储带转向架：安装侧架、横梁及改向滚筒等，固定并调整好滚
筒的位置。
用过渡连接架将储带转向架与机头传动架连接并固定。
安装储带仓架：安装侧架、横梁，依次连接固定；调整导轨轨距及
导轨接缝和偏移量；安装储带仓内的平托辊。
4）安装好第四节储带仓架后将托辊小车、游动小车放入储带仓内；调
整托辊小车、游动小车的卡轨器，并用链子及配套连接环、螺栓牢固地固定在大架子的主梁上。
5）安装张紧装置张紧架。
（㈦传动滚筒，改向滚筒和张紧滚筒的安装:
1 、滚筒安装前应检查轴承座内润滑脂情况, 保证轴承内充满3#锂基润滑脂，轴承座充脂量达到容积的2/3。
2、滚筒横向中心线与输送机纵向中心线应重合,其偏差不应大于2mm；
滚筒轴线与输送机纵向中心线的垂直度偏差不应大于2/1000mm;滚筒轴线的水平度应符合煤矿机电设备的完好标准；对于双驱动滚筒，两滚筒轴线的平行度偏差不应大于0.4mm。
3、传动滚筒在吊装过程中要注意用旧皮带把滚筒胶面保护好，不得损坏滚筒胶面。
4、张紧小车的轨道安装时其轨距偏差不应大于 3 mm,轨道直线度不超过3/1000,两轨高低差不大于1.5/1000,轨道接头间隙不大于5伽，轨道接头错动上下不大于0.5 m、左右不大于1 m。拉紧装置工作可靠，调整行程不小于
全行程的1/2。拉紧装置调整灵活。拉紧小车的车轮应转动灵活, 无卡阻现象。
㈧托辊的安装
1、各润滑点内所加油脂的牌号和数量应符合技术文件的规定；
2、托辊，滚轮和辊子装配后，其转动均应灵活；
3、托辊横向中心线与输送机纵向中心线,其偏差值不应大于1mm；
4、上、下托辊齐全，转动灵活，上、下托辊的水平度不应超过皮带机装
2/1000。载处必须使用缓冲托辊。
㈨驱动装置的安装：
⑴驱动装置由电机、液力耦合器、减速器、底架、护罩组成。
⑵ 在安装机头架、减速箱、液力偶合器、电机前，必须对各部位紧固螺栓重新紧固。根据皮带中心线找平找正机头架，不平的地方用垫铁和斜铁垫平，安装减速箱时，应先找平找正减速箱，将减速箱输出轴上的对轮与驱动滚筒轴上的对轮正对，使驱动滚筒轴向中心线与减速箱输出轴中心线同轴度允差为1、偏斜度不超过30,的要求。确定好减速箱的位置后，紧固驱动滚筒与减速箱的连接对轮，根据已确定好的减速箱输入轴轴向中心线为基础，确定好液力偶合器轴向中心线，找平找正液力偶合器的安装位置，使液力偶合器安装好之后减速箱输入轴与液力偶合器输出轴的连接对轮法兰外圆母线偏移量不大于
0.05mm,对轮端面偏摆量不大于0.05mm,电机的安装方法、要求与安装液力偶合器时的相同。各部找平找正后，紧固好对轮的连接螺栓，机头架及驱动部连接好。
⑶电工负责接通电机、真空开关及馈电的电源线，接线时必须严格按照
机电设备完好标准》要求执行,钳工负责给减速箱注油和给液力偶合器注水,减速箱加注不低于150#极压齿轮油,注油量为35L 或油标2/3 以上位置, 液力偶合器加水至最高位,注油口倾斜45°后不留油上紧螺栓。
（十）“ H ”型支架，纵梁安装:
1、纵梁安装必须采用标准胀销与H 架连接，连接牢固可靠，两纵梁接头处上下错位、左右偏移不大于1伽。
2、按中线点挂好中线，安装“ H ”型支架，纵梁，再安装下托辊。中间段安装应严格按安装要求进行找正、找平，从机头承载段开始向后顺序安装H 支架、纵梁及调节支腿，纵梁直接嵌入H 支架的U 型上支座，将上V 型托辊组的托辊直接安装在H 支架的立柱托辊座上。
（十一）机尾安装：
找好皮带中心线，将皮带机尾底座稳固牢靠，安装机尾架、机尾滚筒、缓冲托架、清带器等，并与机身架杆相连，穿接机尾胶带。
（十二）皮带铺带：
1 、胶带必须使用阻燃带，胶带卡子接头应卡接牢固，卡子接头与胶带中心线成直角。皮带接头不断裂，皮带无撕裂，磨损不超限。胶带跑偏不超过皮带宽度的5/1000。
2、将皮带依次由机尾向前铺设于底托辊架中间，并由机尾向机头方向铺开拉直；第二次铺设好的皮带摆放到上托辊上，将上托辊耳子依次分别固定在固定支架上并安装上托辊。依次由后向前将皮带接头铆固可靠。将皮带通过张紧跑车的改向滚筒、主副滚筒、卸载滚筒依次穿过。通过电机带皮带时，严禁人员站在皮带上。
三、收尾试运转：
1 、由施工负责人组织人员对皮带沿线进行全面、认真检查，将皮带上的工具或影响皮带运行的物件全部撤出，将巷道内的工具，剩余材料全部回收并撤出皮带巷，经检查确认无误后，由电工送电，皮带司机操作，开动张紧绞车，调试胶带张紧力适宜程度，即可开空车试运行。
2、对皮带进行试运转，起动时先点动，看皮带有无异常情况，若有异常，应立即停机检查处理，处理完毕后方可再次开机，试运转时，电钳维修工必须在皮带沿线进行检查校正。
3、调整；
⑴胶带跑偏的调整
胶带调偏应在空载运行时进行，从机头卸煤滚筒开始，沿着皮带运行方向先调整空回段，后调整承载段，如在滚筒处跑偏，可以调整滚筒，在其他地方跑偏，就调整拖辊，调整拖辊应在一侧进行，切误两侧同时调整。如胶带某处在运行时各点均跑偏，则是胶带本身“弓”形或接头不正造成。如果胶带弓形应予以更换或矫正，接头不正则需要切割重做，使接头垂直于中心线。
⑵机头设有上皮带防跑偏装置，机身设备有上、下皮带均能防跑偏装置, 机尾设有下皮带防跑偏装置，进行调整。
⑶双电机传动时，为了保证两电机的部分功率相匹配，通过调整确定液力
偶合器合理充液量。使两电机实际功率（电流）之比接近1；
⑷张紧车行走的轨面，杂物清理和清理影响输送机运转的障碍物。
4、空负荷试运转 4 小时，负荷运转8 小时其各部轴承温升严禁超过温度
70°。
5、经试运转正常后通知调度室，由相关部门组织机电队、采煤队、调度室、安监站
进行检查验收，做好验收记录。

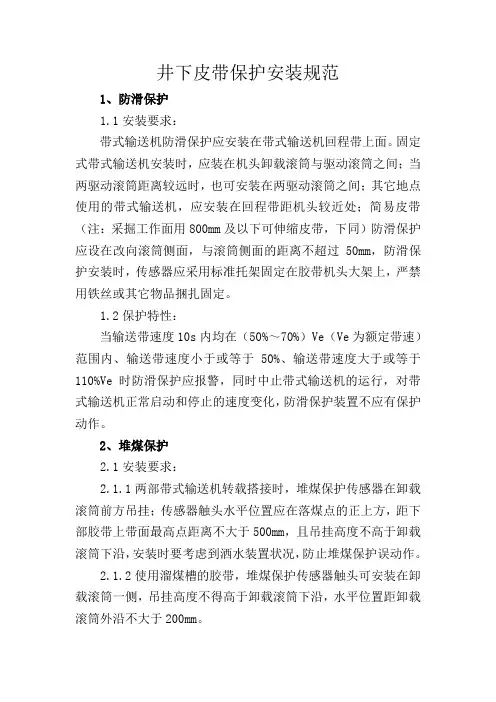

煤矿皮带机六大保护安装位置及实验标准 一防滑保护 1、安装位置： 滚轮式防滑保护装置的滚轮速度传感器应安装在下胶带上表面或上胶带下表面，并应保证胶带与滚轮有足够的摩擦力。安装时应在传感器的支架部位制作支架。 2、保护动作： 当输送带速度在10s内均在(50%-70%)Ve(Ve额定带速)范围内，或输送带速度小于等于50%Ve时，或输送带速度大于等于110%Ve时，打滑保护装置应能报警。 3、特性测试： 按正常保护监视状态，要求连接好打滑保护装置，接通电源将被测速度调整到正常状态，使被试打滑保护装置处于正常监视状态。然后调节被测速度，让速度处于应保护状态，观察并记录打滑保护装置的报警信号、延时时间、接点输出和速度保护值等状况。重复三次。 二堆煤保护 1、安装位置： (1)堆煤保护装置应安装在煤仓上口及带式输送机搭接处。 (2)煤仓处堆煤保护传感器应安装在机头下胶带200mm水平以下，其平面位置应在煤仓口范围内。 (3)两部带式输送机转载搭接时，堆煤保护传感器应在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带上带面最高点距离不应大于500mm，且吊挂高度不应高于卸载滚筒下沿;安装时应满足洒水装置要求。 (4)皮带与溜煤槽搭接时，堆煤保护传感器触头可安装在卸载滚筒一侧，吊挂高度不应高于卸载滚筒下沿，水平位置距卸载滚筒外沿不应大于200mm。
(5)胶带与煤仓直接搭接时，应分别在煤仓满仓位置及溜煤槽落煤点上方500mm 各安装一个堆煤保护传感器，传感器应灵敏可靠。 (6)堆煤保护控制线应在巷道顶板垂直引下，传感器触头应垂直吊挂，并可靠固定。 2、保护动作： 堆煤保护装置在2s内连续检测到煤位超过预定位置，应报警同时中止输送机运行。对于使用靠改变偏转角度或动作行程来进行煤位保护的这类保护装置，其保护动作时所需的作用力不应大于9.8N(1公斤)。 3、保护试验： 将传感器引线接地。 三跑偏保护 1、安装位置： (1)跑偏保护应成对使用，且距机头、机尾10m-15m处各安装1组，当带式输送机坡度变化时，应在边坡位置安装1组。 (2)跑偏保护应用专用的托架固定在带式输送机大架或纵梁上。 2、保护动作： (1)当运行的输送带跑偏时，跑偏保护应能报警。 (2)当运行的输送带超过托辊边缘20mm时，跑偏保护装置中止带式输送机的运行。 (3)对于使用接触式跑偏传感器之类的跑偏保护装置时，其保护动作所需作用于跑偏传感器中点正向力为20-100N。(2kg-10kg) (4)皮带跑偏且胶带推动传感器的导杆偏离中心线150±50，跑偏开关应动作，并应发出跑偏语音报警;当延时10s±5s后仍处于跑偏状态时，保护装置主机应自动切断电源。 3、保护试验：
文件编号：RHD-QB-K5548 （操作规程范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 强力胶带输送机司机作业安全操作规程标准版 本
强力胶带输送机司机作业安全操作 规程标准版本 操作指导：该操作规程文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1．输送机运行时，严禁进入栅栏内；严禁清理机头、机尾滚筒及附近的浮煤。 2．因电源断电停机时，除及时向上级汇报外，电气操纵开关都要置于“停止”位置。 3．不准擅自调制动闸和随意变更继电器、安全保护装置的整定值，运行中严禁调闸。 4．正常运行时，严禁带负荷停机。 5．作业时必须穿戴规定的劳动保护用品。 6．认真执行岗位责任制和交接班制度。 7．检查机电硐室和机道内的支护是否牢固可
靠。 8．检查各部位紧固件、连接件应齐全、牢固，各传动部分是否灵活可靠。 9．直流电动机拖动时，要将固定激磁电压调整到所需的电压值。 10．检查制动系统、液压站、工作油泵、电动液力推杆制动器等，必须灵活可靠。 11．检查各种仪表指示应正确。 12．配合维修人员检查试验安全保护装置及电气闭锁，确保灵敏可靠。 13．检查驱动滚筒、导向滚筒有无开焊或开胶。 14．检查试验降尘喷雾装置，应灵敏可靠、雾化效果好。 15．检查信号系统应显示正确、灵敏可靠。
16．检查试验完毕，与上煤工、卸煤工联系，确认无误后，待收到上煤工、卸煤工信号指令后，按信号要求开车。 17．输送机启动时按下列步骤进行： （1）打开降尘喷雾装置（停机后应及时关闭）。 （2）合上高、低压电源开关，各种仪表指示应正确。 （3）合上操纵台电源开关，各种保护装置信号显示应正常。 （4）将速度选择开关拨到所需速度位置上。 （5）启动润滑油泵和制动油泵等辅助设备。 （6）按下启动按钮，输送机将自动加速运行。18．每班正常运行前，应先开机空运转一周，检查系统的工作情况及输送机运行情况，确认无
TD75型带式输送机使用说明书
目录 一、概述 二、技术性能参数 三、结构概括 四、安装 五、试运转及调整 六、安全操作维护及保养
一、概述 TD75型通用固定皮带式输送机(以下简称皮带机)是一种输送量大、运行费用低、使用范围广的输送设备；该机适用于输送散状物料或成件物料，根据输送工艺的要求可单机输送，也可多台或与其它输送(给料)设备组成水平或倾斜输送系统。 皮带式输送机的环境使用温度为一10℃～+40℃，输送物料温度视输送带不同而不同，普通输送带输送物料温度一般不高于60℃，耐热橡胶带可输送120℃以下的较高温物料，当输送酸性、碱性、油类物料及具有有机溶剂性质的物料时，需选用耐油、耐酸碱的橡胶带或塑料带。 二、技术性能参数 皮带式输送机输送能力见表一 皮带式输送机功率选型见表二 表一：TD75型通用固定带式输送机输送能力表
说明：输送量是在物料容重lt／m3，输送倾角0°～7°，物料堆积角为30°条件下计算的。 表二：TD75型通用固定带式输送机功率选型表（单位：KW） 以上功率的估算条件为正常湿度，水平带速1m/s，物料容量1t/m3，物料堆积角30°的理想条件测算的，一般情况下，使用功率要多于表中功率30%左右，如附加其它装置，功率应增加并重于计算。 三、结构概况 1、整机布置皮带机整机布置是以设计（制造）单位根据用户要求而进行的，制造厂一般是以散件供应，使用单位根据安装示意图进行组装，皮带机的整机布置有图一几种形式。皮带机的一般安装形式见图二。
图一 皮带机整机布置图 1．弹簧清扫器 2.头架 3.头罩 4.传动滚筒 (电动滚筒) 5.输送带 6.改向滚筒 7.上槽形托辊 8.中间支架 9.上槽形调心托辊 10.下平托辊 11.中间支腿 12.改向滚筒(后辊) 13.螺旋拉紧装置 14.尾架 15.空段清 16.导料槽 （A ） 水平输送机 （B ）倾斜输送机 （B ） 带凸弧段输送机 （C ） （D ）带凹弧段输送机 （E ）带凹弧及凸弧段输送机
管理制度编号：YTO-FS-PD477 带式输送机管理制度通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
带式输送机管理制度通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、带式输送机司机必须经培训合格后，持证上岗，禁止无证人员开机。 2、开机操作时必须严格执行安全技术操作规程，遵守安全生产责任制，工作时精力集中，听清信号。 3、设备运行时，司机经常巡回检查皮带运行情况，注意观察设备各部件声音、温度、油量是否正常，托辊是转动灵活，托架是否平衡，煤位是否满仓等。 4、带式输送机应设置防止输送带跑偏，驱动滚筒打滑，纵向撤裂和溜槽堵塞等保护装置，上行带式输送机应防止输送带逆转的安全保护装置，下行带式输送和应设备防止超速的安全保护装置。 5、在带式输送机沿线应设紧急联锁停车装置，在驱动传动和自动拉紧装置的旋转部件周围，应设防护装置。 6、使用单位要加强对带式输送机的管理，每天必须派专业人员对设备进行详细检查，发现问题及时处理，确保确保设备始终处于完好状态。 7、维修带式输送机必须审查起诉下列规定：
2胶带输送机习题带答案大全 一、单项选择题：（共100题） 1、井下胶带输送机使用：（A ） A、阻燃带 B、三角带 C、非阻燃带 D、安全带 2、输送机机头应有：（ B ） A、过桥 B、防护栏 C、张紧装置 D、防倒装置 3、胶带输送机行人跨越处设：（ A ） A、过桥 B、张紧装置 C、防倒装置 D、清带器 4、入煤仓输送机有防止人员坠入煤仓的：（B ） A、捞车器 B、急停开关 C、逆止器 D、挡煤板 5、胶带输送机在正常情况下应（ D ）启动。 A、大负荷 B、小负荷 C、中负荷 D、空载 6、油葫芦的防爆塞内应上几个防爆片？（ A ） A、1 B、2 C、3 D、4 7、胶带输送机是以什么作为牵引机构和承载机构的连续运输机械？（ A ） A、胶带 B、电机 C、滚筒 D、减速器 8、处理胶带输送机跑偏时，（ C ）用手脚及身体其它部位直接接触胶带。 A、可以 B、必须 C、严禁 D、有时候 9、胶带输送机一般向上运输不超过：（ B ） A、15o B、18o C、25o D、35o 10、胶带输送机一般向下运输不超过：（ B ） A、12o B、15o C、22o D、32o
11、胶带输送机的驱动有单滚筒驱动和( D )滚筒驱动。 A单B两c三D多 12、运行中的胶带输送机不准( B )。 A停机B跨越c调偏D运矸 13、井下胶带输送机( C )使用阻燃输送带。 A可以B不得C必须D不必 14、胶带输送机巷道内( D )照明。 A可以没有B应有充分C不必有D只准机头有 15、带式输送机最高点与顶板的距离应不低于( B )米。 A 20 B 0．1 C10 D 0．6 16、对于倾角小于( B )的皮带机，一般可不设制动器。 A l° B 4° C 10° D 13° 17、带式输送机检修处理故障应先停机后( A )。 A停电、挂牌B清理现场c停电不挂牌D挂牌不用停电18、电缆伸人设备器壁的长度低于5毫米或超过15毫米是(A )。A失爆B完好c不完好D合格 19、齿轮箱中的润滑油( C )。 A越多越好B越少越好c按油标加注D可以用水代替20、我们常说的“20的螺丝”中的“20”是指(C )。 A长度B光杆直径c螺纹公称直径D牙底径 21、胶带输送机巷道每隔( B )米设一道三通洒水阀门。 A 30 B 50 c 75 D 100
编订：__________________ 单位：__________________ 时间：__________________ 胶带输送机安全规程(正 式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2522-82 胶带输送机安全规程(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、酒后未完全清醒、精神状态不好和情绪极差者，不得安全上岗，班中严禁喝酒。 二、上岗前操作人员必须穿戴好劳动保护用品，戴好安全帽。长发应盘入帽内。禁止穿裙子、穿短裤、戴围巾、穿高跟鞋、穿拖鞋和赤脚在现场作业。 三、凡未参加安全培训和不参加班前会的人员，不得安排上岗。 四、不得湿手开闭电门，按动开关时应徒手操作。 五、胶带输送机长度超过30米或工作需要处，应设人行过桥。一般超过50米及各重要工作地点，应设“紧急停机”按钮或拉线开关。“紧急停机”按钮或拉线开关一般设在主要人行道一侧。 六、胶带输送机机头、机尾应设有安全防护网（罩）或栏杆。在机下过人的地方必须设置安全保护板。
七、倾斜输送机必须设置止逆、防偏、过载、打滑等保护装置，防止胶带压住打滑而发热起火。 八、胶带输送机要设有清扫器。运转过程中严禁清理或更换托辊或机头、机尾滚筒，禁止清理机架和滚筒上的存煤，禁止站在机架上铲煤、扫水、触摸输送机。机架较高的带式输送机，必须设置防护遮板。清理托辊、机头、机尾滚筒时，必须办理停电手续，挂上停电牌。皮带在运转中，不准松紧螺栓、不许拉动输送带上的清扫器。 九、无论胶带输送机运转与否，都禁止在胶带输送机上站、行、坐、卧，并严禁用胶带输送机搬动工具及其它物件。 十、禁止向滚筒撒煤、砂子、垫草袋等杂物。禁止向带式输送机超负荷强行起动。禁止在运行中使用刮滚筒积煤的办法进方调偏。 十一、经常检查机械各部运转、温度、声音、油量、油质是否正常。 十二、处理故障时，必须与调度联系好，检修时
SGZ764/630 型输送机使用说明书 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 使用操作人员应阅读本说明书、《59JS-315 型减速器说明书》以及电动机、启动器等相关设备的使用说明书，并经过输送机设备的安全和使用规程培训，方允许操作、维护输送机。 第一章安全警示 1 警示类型 以下提示指明了刮板输送机特定部件附近存在的潜在的危险。虽然这些提示不能涵概所有可能发生的危险,也不能替代实际工作中您对危险性的判断,但是它们表明了危险性的严重程度。当您在操作和维护刮板输送机之前一定要认真阅读和理解提示内容。 1.1 危险！ 危险提示是使您引起对危险性的注意，否则将导致严重受伤或死亡。如果不采取合适的预防措施，事故将肯定会发生。 1.2 警告！ 警告提示是使您引起对危险性的警惕，否则将导致受伤或死亡，如果不采取合适的预防措施，事故将会发生。 1.3 小心！ 小心提示是使您引起对危险性的小心，否则将导致人身伤害或设备损坏。这类危险性通常是不严重的，但发展下去后果是可怕的。如果不采取合适的预防措施，甚至会发生致命伤害。
2 提示内容 2.1 危险！ 2.1.1 在输送机运行中，任何人不得跨越输送机，否则将导致受伤或死亡。 2.1.2 在采煤过程中，任何人不得站在输送机的煤壁侧，否则将导致受伤或死亡。 2.2 警告！ 2.2.1 除了运输煤炭和少量矸石外，输送机不得携运任何其它物品，否则将造成设备损坏 及人员的严重伤亡。 2.2.2 在输送机运行中，在采空区侧的人员不得靠在输送机挡煤板上，不得将身体伸向工作面一侧，否则会导致受伤或死亡。 2.2.3 输送机为电动运行，在进行任何维护工作时，要确定已切断电源。所谓“切断”，就是维护人员挂牌、锁定，并从供电中心将电缆拆下,任何其它的理解都是不准确的，否则将可能导致人身伤害和设备损坏。 2.2.4 在液压系统的泵运转时，不要拆卸液压零部件。当需要拆卸或更换液压零部件时，要确定压力已被隔离，液体被排回油箱或大气中，否则将导致人身伤害或其它危害。 2.3 小心！ 确保减速器、联接罩和电机上无煤、岩石和其它杂物，否则可能由于设备过热点燃煤和其它可燃性材料引起失火。此外，它还具有造成设备故障和煤堆积成燃料源的潜在危险性。 第二章概述 1 产品用途和使用范围 SGZ764/630 型输送机用于中厚煤层综采工作面使用。该型输送机与采煤机和液压支架以及顺槽布置的转载机、破碎机、胶带输送机配套，施行采煤、破碎和运输。是综合机械化采煤工作面的主要设备之一。 2 产品执行标准 MT/T105-2006 刮板输送机通用技术条件 3 产品型号与配套设备
胶带输送机使用规范 一、带式输送机运行标准 1、皮带机头应悬挂岗位责任制、交接班制度、操作规程和巡检制度，排版制作符合公司规定。 2、司机持合格有效证件上岗，规范执行“两述法”。 3、整条皮带里帮距巷道不得低于0.4m,距行人侧不得低于0.7m,皮带前后搭接时高度和长度均不得小于0.5m,整条皮带架安装平、直，不歪斜，安装正确稳固运行时各项保护装置齐全、可靠，胶带不跑偏，不磨支架。 4、巷道内照明充分，两邦电缆、管路吊挂整齐，严禁用铁丝吊挂，管路平直美观，无严重锈蚀，刷漆防腐符合要求，杜绝跑、冒、滴、漏。整条巷道文明卫生干净、无积水、无淤泥、无浮煤。 5、灭火器材齐全，灭火器不少于二个8Kg，沙箱体积不少于0.2m3，选用的沙子密度匀称，没有杂物，并且有10个以上灭火沙袋。 6、配件、备用设备应放在巷道条件较好的地方且全部上架，做到挂牌管理，摆放整齐，备用设备有防护措施。 7、在用小型电气设备台台完好，小型电器设备应全部上盘管理，有标志牌、完好牌、责任牌且格式型号、大小统一，小型电器符合《小型电器完好标准》。 8、机头操作点电气设备应做到硐室化管理，硐室干净明亮，电气设备摆放整齐，各项距离符合要求，电气开关设备铭牌、完好牌、包机牌清晰，格式统一，固定牢靠。馈电开关磁力启动器完好，接线工艺符合标准，接地线横平竖直，保护接地符合规程要求和接地细则。 9、防爆电器防爆率100%，每月进行1次防爆检查，定期涂抹防爆油，各项接线工艺符合要求，开关整定值正确合理，设备、整定、标志牌三对照。 10、壳体无裂纹和变形，螺栓、护罩及散热片等零部件齐全、完整、紧固，运行时温升和声音正常、无振动，电流不超过额定电流，散热良好；接地连接装置符合要求且连接可靠。 11、制动装置各传动杆件灵活可靠，各销轴不松旷、不缺油。闸轮表面无
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 胶带输送机岗位安全技术操作 规程(2020版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
胶带输送机岗位安全技术操作规程(2020 版) 1、上岗前按规定佩带劳动保护用品。 2、严禁酒后上岗和当班饮酒。 3、开机前必须确认现场安全，方可联系开机。 4、胶带输送机无论是运转还是停止时，都不准在胶带上跨越、坐卧和休息。 5、人行走台不得堆放杂物。 6、禁止随意触动各种安全保护装置。 7、严禁在胶带机运行中直接用手或工具碰触胶带及托辊、挡辊。 8、检查巡检路线，确保安全设施和照明设施齐全，道路畅通安全。 9、检修作业时必须切断电源，并挂上安全警示牌，严禁私自开
机。 10、巡检人员必须同运转中的胶带机至少保持25公分的距离。 11、集中清理胶带机地面积料时，作业人员必须同胶带机保持一定安全距离，同时要有人监护，工具要躲开胶带机，防止将工具绞进胶带机伤人。清理胶带辊粘料时，必须切断电源，挂好安全警示牌停机进行清理。 云博创意设计 MzYunBo Creative Design Co., Ltd.
TD75胶带输送机 使用说明书 设备型号： 出厂编号：
目录 一、用途 二、型号及表示方法 三、技术参数 四、结构及工作原理 五、安装与调试 六、操作与维护 七、安全规则 八、易损件 九、附图 十、意见征求书
一、 用途 TD75-500型胶带输送机为一般用途的带式输送机，用于冶金、煤碳、 矿山等部门。输送堆积比重为0.5～2.5t/ m 3 的各种块状、粒状物料，可用 来输送成件物品。适用工作环境温度为-15°C ～40°C 之间；也可用于水平 式化学物料输送。倾斜向上输送时据物料性质确定其倾角。 二、型号表示法 胶带宽度（mm) 通用带式输送机 三、技术参数 四、结构及工作原理 1、带式输送机的工作原理： 通用带式输送机主要由机架、胶带、电动滚筒、托辊、拉紧装置以及支承 架等几部分组成。胶带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将胶带拉紧，
具有一定的张力。当电动滚筒旋转时，借助于电动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒处卸载。 2、带式输送机的传动原理及特点： ①胶带输送机的牵引力是通过传动滚筒与胶带之间的摩擦力来传递的，故必须将胶带用拉紧装置拉紧，使胶带在传筒滚筒分离处具有一定的初张力。 ②胶带与货载一起在托辊上运行。胶带既是牵引机构，又是承载机构，货载与胶带之间没有相对运动，消除了运行中胶带与货载的摩擦阻力。由于托辊内装有滚动轴承，胶带与托辊之间是滚动摩擦，因此运行阻力大大减小，从而减少了功率的消耗，增大了运输距离。 对于一台胶带输送机，其牵引力传递能力的大小，决定于胶带的张力、胶带在传动滚筒上的围包角和胶带与传动滚筒之间的摩擦系数。要保证胶带输送机的胶带在传动滚筒上不打滑，正常运行，在生产实践中要根据不同情况采取相应的措施。提高牵引力的传递能力可从以下几方面入手： ①增大拉紧力（初张力）。胶带输送机在运行中，胶带要伸长，造成 牵引力下降，所以要根据情况，利用拉紧装置适当地将胶带拉紧，增大胶带 张力，以提高牵引力。 ②增大摩擦系数。其具体措施是：保护好传动滚筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数，另一方面要少出水煤，预防摩擦系数减少。 3、带式输送机的结构 带式输送机的主要部件有机架、电机滚筒、张紧装置、输送胶带、支承架、托辊、清扫器等 1、机架：是分段的型钢焊接件，所有托辊、振动辊换向辊、驱动装置、支
胶带输送机安全规程示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
胶带输送机安全规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、酒后未完全清醒、精神状态不好和情绪极差者， 不得安全上岗，班中严禁喝酒。 二、上岗前操作人员必须穿戴好劳动保护用品，戴好 安全帽。长发应盘入帽内。禁止穿裙子、穿短裤、戴围 巾、穿高跟鞋、穿拖鞋和赤脚在现场作业。 三、凡未参加安全培训和不参加班前会的人员，不得 安排上岗。 四、不得湿手开闭电门，按动开关时应徒手操作。 五、胶带输送机长度超过30米或工作需要处，应设人 行过桥。一般超过50米及各重要工作地点，应设“紧急停 机”按钮或拉线开关。“紧急停机”按钮或拉线开关一般 设在主要人行道一侧。
六、胶带输送机机头、机尾应设有安全防护网（罩）或栏杆。在机下过人的地方必须设置安全保护板。 七、倾斜输送机必须设置止逆、防偏、过载、打滑等保护装置，防止胶带压住打滑而发热起火。 八、胶带输送机要设有清扫器。运转过程中严禁清理或更换托辊或机头、机尾滚筒，禁止清理机架和滚筒上的存煤，禁止站在机架上铲煤、扫水、触摸输送机。机架较高的带式输送机，必须设置防护遮板。清理托辊、机头、机尾滚筒时，必须办理停电手续，挂上停电牌。皮带在运转中，不准松紧螺栓、不许拉动输送带上的清扫器。 九、无论胶带输送机运转与否，都禁止在胶带输送机上站、行、坐、卧，并严禁用胶带输送机搬动工具及其它物件。 十、禁止向滚筒撒煤、砂子、垫草袋等杂物。禁止向带式输送机超负荷强行起动。禁止在运行中使用刮滚筒积
皮带输送机使用说明书 一、适用范围 带式输送机是一种用途广泛的连续输送设备，即可水平输送，又可在倾角 小于20度范围内输送，广泛用于码头、仓库、粮食加工企业输送散装或包装物料及包装堆高作业，也可用于砂石、煤炭等行业细颗粒物料输送。 二、技术性能 主要技术参数： 三、安装与调试 1.安装前的准备： 1）首先对胶带输送机的零部件的数量进行检查清点。 2）安装前，应检查各传动部件是否灵活，需要润滑的部位润滑脂是否干涸，如发现干涸应予以更换。 3）根据工艺设计决定安装方式，固定式的需要地脚螺栓的应根据具体的实际尺寸进行安排，打好地基将立柱固定在地脚螺栓上，用水平仪校准两 侧边主支承面的水平度、头架尾架两侧的平行度。 2.安装： 1）安装时，应保证机架的中心线与输送机的纵向中心线的不重合度小于3mm，相对标高不超过2mm跨距不超过1.5mm；
2）支承装置的安装，要求各组托辊（槽型支承装置，指中间托辊）表面的连线应该在同一水平面上，每米平面度误差不超过2mm支承装置的托 辊轴线应与输送机的纵轴成垂直，其误差每300mm不超过1mm。托辊横向中心线与输送机的纵轴的不重合度不允许超过3mm。 3）螺旋张紧装置，往前松动行程不应小于100mm. 4）输送机的安装位置，必须便利于工人的操作管理。装置在各类通廊中的输送机，必须按有关要求留足够的操作与维修的场地。 5）长度较长的输送机，除应配备总的启动停车开关外，应沿输送机每20M 设置一个事故停止按钮，以便操作人员在发现输送机事故时，能及时停机处理。 四、操作与使用 1.空运转试验 输送机各部分安装完毕后应进行空转试验。 1）开车前，应清除所有遗留在输送机里的工具及杂物。 2）对各轴承传动部件及减速器，按要求加足润滑油（脂）。 3）全面检查输送机各个部分是否固定可靠，完好无损，电器及安全防护是否齐全，输送胶带及传动三角带松紧程度是否合适。 4）手动盘车或点动开车，确认无异常后，即可正式启动开车，进行空转试验。 5）空运转时间不得少于2小时，运行过程中，应在机头、机尾和中间各主要部位设专人观察运转情况，如发现问题及时停车排除。 2.负载运转试验 空转试验无问题后，即可进行负载运行试验。首先，空载启动，待运转正常时，逐渐加料，力求加料均匀，不得突然大量加料，以防过载，停车时，必须待机上的物料输送完毕后空载停车。 3.操作
胶带输送机使用管理制度 一、皮带机运行管理 （一）皮带输送机必须达到两平一直。皮带机各种保护装置必须灵敏可靠。保护装置失效或保护缺项的发现一处罚款100元。 （二）皮带输送机要经常调整，皮带不跑偏，上皮带边缘超过半个托辊或滚筒边缘为准，下皮带以磨支架为准，每跑偏一处罚款50元。不准用圆木或钢管等物件塞在皮带架子中防跑偏，否则发现一处罚款50元。 （三）每一部皮带机托辊应齐全完整转动灵活，缺少一处罚款20元，托辊不转仍继续使用，每个罚款20元，托辊磨平的一根罚款50元。缓冲托辊表面磨损不超过原厚度1/2。 （四）皮带机缺少H架的，罚50元/架；托辊与纵梁连接的涨销、纵梁与支腿连接的涨销，缺少不能及时纠正的，联罚机电队长50元。 （五）皮带机身及机架下的浮煤应及时清理，发现机身或机架下积煤多，影响皮带安全运行的，罚款50元。 （六）皮带机传动滚筒每旬应注润滑油一次，保持润滑良好，发现一次无油干磨罚款100元，造成滚筒损坏的罚款500元。 （七）皮带机传动装置应保证零部件齐全完整，并应经常紧固，主连接螺栓少一条罚款50元。 （八）减速机油箱应保持零部件齐全完整，并应经常紧固，主连接螺拴少一条罚款50元。 （九）皮带机应使用液压联轴节，液压联轴节应使用合格的易熔塞和防爆塞，发现一台不符合要求罚款200元，用木棍或其它东西堵塞易熔塞和防爆片的罚款500元。液压联轴节内加黄油的罚款200元，有煤泥、沙子的按报废处理，罚款1000 丿元。 （十）液压联轴节应转动灵活，对轮胶圈或弹性盘必须完好齐整，胶圈、弹性盘磨损严重不更换的，一处罚款50元，造成对轮损坏的罚款100元。 （十一）皮带机头、溜煤眼处应加防护栏，无防护栏罚款200元。
管理制度编号：YTO-FS-PD575 钢丝绳芯胶带输送机安全技术规范通 用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
钢丝绳芯胶带输送机安全技术规范 通用版 使用提示：本管理制度文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 一.设计选型、到货验收及保管 ㈠.?设计选型必须符合国家有关技术政策。遵循技术先进、经济合理的原则。具备可靠性高、运行费用低、维修方便等特点。选 购的设备必须有鉴定证书和生产许可证，防爆设备必须有产品合格证、防爆合格证和煤矿矿用产品安全标志。 ㈡设计选型后必须由分管领导组织有关部门进行设计审查通过后，组织实施。 ㈢设备到货后，有关部门按设备装箱单和技术文件要求查验设备、附机、随机配件及技术资料，验收发现缺件、破损、严重锈蚀、资料不全等问题，由采购部门负责解决。技术资料至少有以下十种： １.使用说明书 ２.产品出厂合格证(防爆合格证、安全标志准用证) ３.基础图 ４.设备总装图
皮带输送机使用说明书-CAL-FENGHAI.-(YICAI)-Company One1
TD75胶带输送机 使用说明书 设备型号： 出厂编号：
目录 一、用途 二、型号及表示方法 三、技术参数 四、结构及工作原理 五、安装与调试 六、操作与维护 七、安全规则 八、易损件 九、附图 十、意见征求书
一、 用途 TD75-500型胶带输送机为一般用途的带式输送机，用于冶金、煤碳、矿山等部门。输送堆积比重为～ m 3的各种块状、粒状物料，可用来输 送成件物品。适用工作环境温度为-15°C ～40°C 之间；也可用于水平式 化学物料输送。倾斜向上输送时据物料性质确定其倾角。 二、型号表示法 mm) 三、技术参数 四、结构及工作原理 1、带式输送机的工作原理： 通用带式输送机主要由机架、胶带、电动滚筒、托辊、拉紧装置以及支
架等几部分组成。胶带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将胶带拉紧， 具有一定的张力。当电动滚筒旋转时，借助于电动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒处卸载。 2、带式输送机的传动原理及特点： ①胶带输送机的牵引力是通过传动滚筒与胶带之间的摩擦力来传递的，故必须将胶带用拉紧装置拉紧，使胶带在传筒滚筒分离处具有一定的初张力。 ②胶带与货载一起在托辊上运行。胶带既是牵引机构，又是承载机构，货载与胶带之间没有相对运动，消除了运行中胶带与货载的摩擦阻力。由于托辊内装有滚动轴承，胶带与托辊之间是滚动摩擦，因此运行阻力大大减小，从而减少了功率的消耗，增大了运输距离。 对于一台胶带输送机，其牵引力传递能力的大小，决定于胶带的张力、胶带在传动滚筒上的围包角和胶带与传动滚筒之间的摩擦系数。要保证胶带输送机的胶带在传动滚筒上不打滑，正常运行，在生产实践中要根据不同情况采取相应的措施。提高牵引力的传递能力可从以下几方面入手： ①增大拉紧力（初张力）。胶带输送机在运行中，胶带要伸长，造成牵引力下降，所以要根据情况，利用拉紧装置适当地将胶带拉紧，增大胶带张力，以提高牵引力。 ②增大摩擦系数。其具体措施是：保护好传动滚筒上覆盖的木衬或橡胶等衬垫，以增大摩擦系数，另一方面要少出水煤，预防摩擦系数减少。
带式输送机安全管理规定(标 准版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0084
带式输送机安全管理规定(标准版) 一、《煤矿安全规程》（2016版）规定：采用滚筒驱动带式输送机运输时，应当遵守下列规定: （一）采用非金属聚合物制造的输送带、托辊和滚筒包胶材料等，其阻燃性能和抗静电性能必须符合有关标准的规定。 （二）必须装设防打滑、跑偏、堆煤、撕裂等保护装置，同时应当装设温度、烟雾监测装置和自动洒水装置。 （三）应当具备沿线急停闭锁功能。 （四）主要运输巷道中使用的带式输送机，必须装设输送带张紧力下降保护装置。 （五）倾斜井巷中使用的带式输送机，上运时，必须装设防逆转装置和制动装置；下运时，应当装设软制动装置且必须装设防超
速保护装置。 （六）在大于16°的倾斜井巷中使用带式输送机，应当设置防护网，并采取防止物料下滑、滚落等的安全措施。 （七）液力偶合器严禁使用可燃性传动介质（调速型液力偶合器不受此限）。 （八）机头、机尾及搭接处，应当有照明。 （九）机头、机尾、驱动滚筒和改向滚筒处，应当设防护栏及警示牌。行人跨越带式输送机处，应当设过桥。 （十）输送带设计安全系数，应当按下列规定选取: 1.棉织物芯输送带，8～9。 2.尼龙、聚酯织物芯输送带，10～12。 3.钢丝绳芯输送带，7～9；当带式输送机采取可控软启动、制动措施时，5～7。 二、带式输送机操作和维修人员必须培训合格，持证上岗。 三、输送机电控系统应具有预警延时起动、沿线急停、系统连锁及沿线通讯功能，推广应用集中控制、软起动装置和永磁变频电
皮带输送机安全操作规程(正 式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、固定式输送机应按规定的安装方法安 装在固定的基础上。移动式输送机正式运行前 应将轮子用三角木楔住或用制动器刹住。以免 工作中发生走动，有多台输送机平行作业时， 机与机之间，机与墙之间应有一米的通道。 二、输送机使用前须检查各运转部分、胶 带搭扣和承载装置是否正常，防护设备是否齐 全。胶带的张紧度须在启动前调整到合适的程
度。 三、皮带输送机应空载启动。等运转正常后方可入料。禁止先入料后开车。 四、有数台输送机串联运行时，应从卸料端开始，顺序起动。全部正常运转后，方可入料。 五、运行中出现胶带跑偏现象时，应停车调整，不得勉强使用，以免磨损边缘和增加负荷。 六、工作环境及被送物料温度不得高于50℃和低于-10℃。不得输送具有酸碱性油类和有机溶剂成份的物料。 七、输送带上禁止行人或乘人。 八、停车前必须先停止入料，等皮带上存料卸尽方可停车。
九、输送机电动机必须绝缘良好。移动式输送机电缆不要乱拉和拖动。电动机要可靠接地。 十、皮带打滑时严禁用手去拉动皮带，以免发生事故。 请在这里输入公司或组织的名字 Please enter the name of the company or organization here
皮带输送机使用说 明书
TD75胶带输送机 使用说明书 设备型号： 出厂编号：
目录 一、用途 二、型号及表示方法 三、技术参数 四、结构及工作原理 五、安装与调试 六、操作与维护 七、安全规则 八、易损件 九、附图 十、意见征求书
一、用途 TD75-500型胶带输送机为一般用途的带式输送机，用于冶金、煤碳、矿山等部门。输送堆积比重为0.5～2.5t/ m3的各种块状、粒状物料，可用来输送成件物品。适用工作环境温度为-15°C～40°C之间；也可用于水平式化学物料输送。倾斜向上输送时据物料性质确定其倾角。 二、型号表示法 TD75 - 500 胶带宽度（mm) 通用带式输送机 三、技术参数 四、结构及工作原理 1、带式输送机的工作原理：
通用带式输送机主要由机架、胶带、电动滚筒、托辊、拉紧装置以及支承 架等几部分组成。胶带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将胶带拉紧， 具有一定的张力。当电动滚筒旋转时，借助于电动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒处卸载。 2、带式输送机的传动原理及特点： ①胶带输送机的牵引力是经过传动滚筒与胶带之间的摩擦力来传递的，故必须将胶带用拉紧装置拉紧，使胶带在传筒滚筒分离处具有一定的初张力。 ②胶带与货载一起在托辊上运行。胶带既是牵引机构，又是承载机构，货载与胶带之间没有相对运动，消除了运行中胶带与货载的摩擦阻力。由于托辊内装有滚动轴承，胶带与托辊之间是滚动摩擦，因此运行阻力大大减小，从而减少了功率的消耗，增大了运输距离。 对于一台胶带输送机，其牵引力传递能力的大小，决定于胶带的张力、胶带在传动滚筒上的围包角和胶带与传动滚筒之间的摩擦系数。要保证胶带输送机的胶带在传动滚筒上不打滑，正常运行，在生产实践中要根据不同情况采取相应的措施。提高牵引力的传递能力可从以下几方面入手： ①增大拉紧力（初张力）。胶带输送机在运行中，胶带要伸长，造成
带式输送机管理规定 （WHNYLM/ZD-127-2015） 第一章总则 第一条为了加强带式输送机安全和使用管理，规范带式输送机设备配置和操作人员、维修人员行为，完善各种安全保护、安全防护设施，确保带式输送机安全运行，杜绝事故发生，根据《能源有限责任公司机电设备管理办法（试行）》，制定本办法。 第二条带式输送机是一种靠摩擦来驱动，由机架、输送胶带、托辊、驱动装置、滚筒、张紧装置组成的连续运输机械。本办法中所指的带式输送机包括矿井井下运输胶带机、地面运输胶带机；水平和倾斜运输胶带机；普通胶带、阻燃胶带、钢丝绳芯胶带和钢丝绳牵引胶带输送机。 第三条带式输送机管理遵循专业管理、分级负责、责任到人的原则。 第四条带式输送机管理的主要任务：是对利民公司带式输送机选型、使用、维护和安全防护进行全面管理，确定选型基本原则，规范设备配置，制定安全保护设施、使用维护的技术规范和要求，规范操作和维护人员的职责和技能，杜绝安全事故发生。 第五条本办法适用于三厂一矿。 第二章组织与职责
第六条带式输送机管理组织体系包括机电动力部、各生产单位区队、车间。 第七条机电动力部职责 （一）负责带式输送机的选型、设计和配置统一规范； （二）负责带式输送机设备的全过程综合管理； （三）负责安全运行的检查监督工作； （四）负责安全装置防护设施的检查工作； （五）负责带式输送机技术改造方案审查工作； （六）负责建立大型带式输送机技术档案。 第八条各生产单位职责 （一）负责带式输送机安装和使用管理； （二）负责带式输送机大修和日常维护管理； （三）负责带式输送机各种安全设施和防护措施； （四）负责建立带式输送机台帐、技术档案，收集各种技术资料； （五）负责带式输送机各种合格证、煤安证搜集； （六）负责带式输送机到货验收，办理出入库手续； （七）负责带式输送机各种防护设施、安全装置的定期检查和试验； （八）负责制定皮带机安全技术措施及操作规程； （九）负责组织处理带式输送机运行中出现的各种问题。 第九条各生产单位区队、车间的职责 （一）负责带式输送机的日常使用和维护管理； （二）负责带式输送机各种安全装置的日常试验和防护设施的日常检查； （三）负责制定有针对性的岗位操作规程和安全技术措施； （四）负责制定带式输送机检修方案和措施；
带式输送机安全规范 GB 14784—93 国家技术监督局1993—12—27批准1994—08—01实施 1 主题内容与适用范围 本标准规定了带式输送机(以下简称输送机)在设计、制造、安装、使用、维护等方面最基本的安全要求。 本标准适用于输送各种块状、粒状等松散物料以及成件物品的输送机。 对于输送易燃、易爆、毒害、腐蚀、有放射性等物料的输送机除遵守本标准外还应遵守相应的专用安全标准。 2 引用标准 GB 4064 电气设备安全设计导则 GB 10595 带式输送机技术条件 GBJ 232 电气装置安装工程施工及验收规范 3 一般规定 3．1 输送机在正常工作条件下应具有足够的稳定性和强度。 3．2 电气装置的设计与安装必须符合GB 4064和GBJ 232的规定。 3．3 未经设计或制造单位同意，用户不应进行影响输送机原设计、制造、安装安全要求的变动。 3．4 输送机必须按物料特性与输送量要求选用，不得超载使用，必须防止堵塞和溢料，保持输送畅通。 a．输送带应有适合特定的载荷和输送物料特性的足够宽度； b．输送机倾角必须设计成能防止物料在正常工作条件下打滑或滚落； c．输送机应设置保证均匀给料的控制装置； d．料斗或溜槽壁的坡度、卸料口的位置和尺寸必须能确保物料靠本身重力自动地流出； e．受料点应设在水平段，并设置导料板。受料点必须设在倾斜段时，需设辅助装料设施； f．垂直拉紧装置区段应装设落料挡板； g．受料点宜采取降低冲击力的措施。 3．5 输送粘性物料时，滚筒表面、回程段带面应设置相适应的清扫装置。倾斜段输送带尾部滚筒前宜设置挡料刮板。消除一切可能引起输送带跑偏的隐患。 3．6 倾斜的输送机应装设防止超速或逆转的安全装置。此装置在动力被切断或出现故障时起保护作用。 3．7 输送机上的移动部件无论是手动或自行式的都应装设停车后的限位装置。 3．8 严禁人员从无专门通道的输送机上跨越或从下面通过。 3．9 输送机跨越工作台或通道上方时，应装设防止物料掉落的防护装置。 3．10 高强度螺栓连接必须按设计技术要求处理，并用专用工具拧紧。 3．11 输送机易挤夹部位经常有人接近时应加强防护措施。 3．11．1 输送机头部。尾部改向部位和拉紧装置的折转部位以及相邻两托辊折转处超过3°时(指切线角，不考虑由带槽而引起角度增加部分)都认为是危险的易挤夹部位(图1～图3)。
