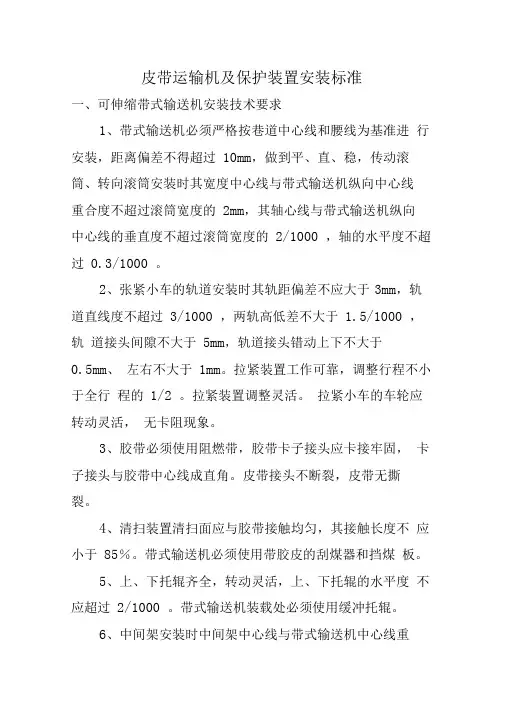

胶带输送机各类保护安装示意图

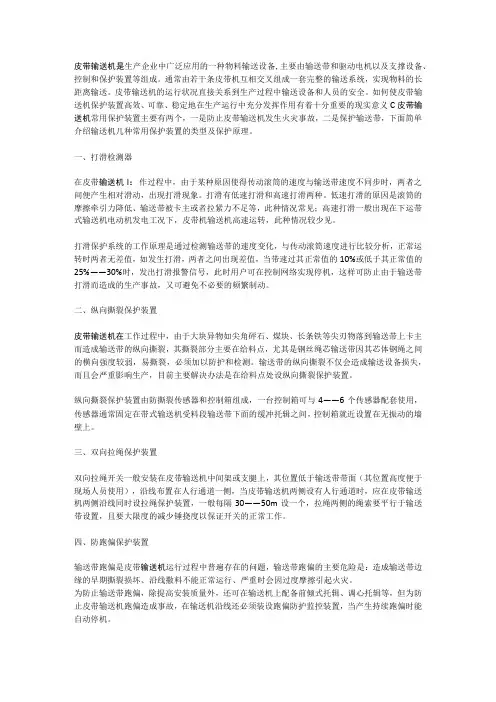

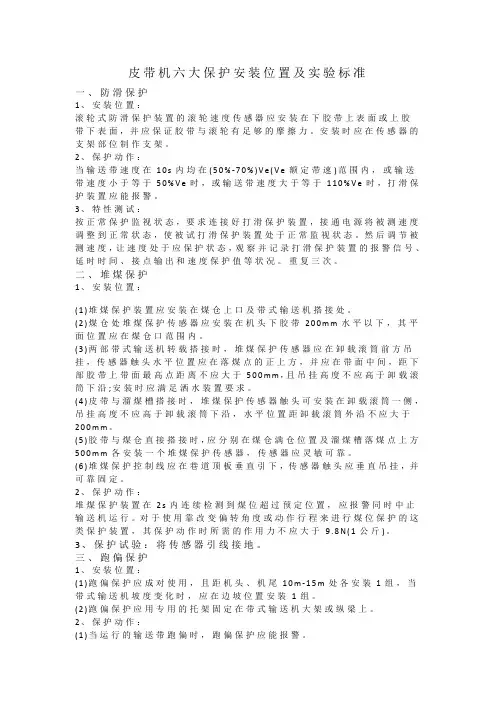

一、防滑保护
应安装在胶带机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间。
二、堆煤保护
①两部胶带转载搭接处，应在卸载滚筒前方吊挂，保护触头吊挂高度不得高于卸载滚筒下沿，水平位置根据现场实际调整，安装时要考虑到洒水装置状况，防止堆煤保护误动作。
②使用溜煤槽的胶带，堆煤保护触头可安装在卸载滚筒一侧，吊挂高度不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm。
③胶带与煤仓直接搭接时，要分别在煤仓满仓位置及溜煤槽落煤点上方各安装一个堆煤保护，两处堆煤保护都必须灵敏可靠。
④堆煤保护控制线应自巷道顶板垂直引下，传感器触头垂直吊挂，并可靠固定，严禁随风流摆动，以免引起保护误动作。
三、跑偏保护
带式输送机的应成对使用，且机头、机尾处各安装一组，当胶带机有坡度变化时，应在变坡位置处安装一组，跑偏保护应用专用托架固定在胶带机纵梁上，对胶带机上带的偏离情况进行保护。
四、超温自动洒水保护
温度传感器应安装在皮带机的主滚筒附近，温度探头应紧贴主滚筒外壁，距皮带机的主动滚筒和皮带接触面的10-15mm处。
五、烟雾保护
胶带输送机烟雾保护应安装在胶带机头驱动滚筒下风侧10～15m处的胶带机正上方，烟雾传感器应垂直吊挂，距顶板不大于300mm，当输送机为多滚筒驱动时应以靠近机头处滚筒为准。
六、防撕裂保护
主运输胶带应在胶带落煤点下方向机头方向（胶带机为头部驱动时）10～15m位置，安装撕裂保护。撕裂保护应安装在胶带机上下两层胶带之间，保护方式为压电式或牵引钢丝绳式的撕裂保护应加工标准托架，将撕裂保护固定在胶带机纵梁上，靠上层胶带方向。
七、双向急停开关
输送机巷道内每隔50m要安装一个紧停开关，在装载点、人行过桥处、机头、机尾均应设有紧停开关，开关信号要接入带式输送机控制系统。
八、张紧力下降保护
安装在皮带输送机张紧小车前距小车5-10CM处。
