硅溶胶精密铸造的工艺 一、蜡模制作 蜡料处理工艺操作守则 蜡料处理流程： （静置桶I中）静置脱水→（除水桶中）搅拌蒸发脱水→（静置桶II中）静置去污 1 工艺参数 静置桶I 静置温度85－90℃ 静置时间6－8h 除水桶搅拌温度110－120℃搅拌时间10－12h 静置桶II 静置温度80－85℃静置时间＞12h 保温箱保温温度54±2℃保温时间＞24h 2 操作程序 2.1 检查设备、温控仪表是否处于正常工作状态。 2.2 将脱蜡釜回收的旧蜡液倒入过滤槽中过滤；再送到静置桶I中，在低于90℃下静置6－8h。 2.3 静置完毕把沉淀水放掉后，将蜡液倒入除水桶中。 2.4 除水桶中的蜡液，在110－120℃保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。 2.5 将除完水的蜡液，经过＜60目筛网过滤再放入＜90℃的静置桶II中，保温静置12h 以上。 2.6 各除水桶、静置桶应定期性的放掉其底部的残留水和脏杂物。 2.7 把静置桶II中处理好的回收蜡液送到模头压蜡机保温桶中，用于主产模头（浇道）。 2.8 根据旧腊料性能和腊料消耗情况，不定期的在静置桶II中适量加新蜡，一般在3%－5%左右。 2.9 将合格的蜡液灌入保温箱内的蜡缸中，为减少蜡缸内蜡液中的气体，先保持一段高温时期80℃/2h后降至54℃。在54±2℃下保温24h后，方可用于压制蜡模。 3 注意事项 3.1除水桶，静置桶均应及时排水、排污。
3.2经常检查各设备温控仪表的工作状况，防止失控，尤其应防止温度过高造成蜡料老化。 3.3每月检查一次蜡处理设备各导热油的液面位置，油面应距设备顶面200㎜左右，防止油溢出。并注意检查设备有无渗油现象。 3.4经常检查环境状态，避免灰尘及外来物混入蜡料中。 压制蜡模工艺操作守则 1 工艺要求 室温24±3℃ 蜡缸温度54±2℃(大件应根据工艺要求设定) 射蜡嘴温度57－64℃ 压射压力 4.2Mpa(42kgf/cm2） 保压时间5－15s 冷却水温度＜10℃ 2 操作规程 2.1 检查压蜡机油压、保温温度、操作按钮等是否正常。按照技术规定调整压蜡机压射压力、射蜡嘴温度、保压时间、冷却时间等。 2.2从保温箱中取出蜡缸，装在压蜡机上，放出上部混有空气的蜡料。 2.3 将模具放在压蜡机工作台面上，调整射蜡嘴使之与模具注蜡口高度一致，检查模具所有芯子活块位置是否正确，模具开合是否顺利。 2.4打开模具，喷上微薄一层分型剂。合型，对准射蜡嘴。 2.5双手按动工作按钮，压制蜡模。 2.6抽出芯子，打开模具，小心取出蜡模。按要求放入冷却水中或放入存放盘中冷却。并检查有下列缺陷的蜡模应报废： （1）有严重气泡的蜡模；（2）棱角不清晰的蜡模； （3）变形不能修复的蜡模；（4）尺寸不符号规定的蜡模。 2.7清除模具上残留的蜡料，注意只能用压缩空气吹净模具分型面、芯子上的蜡屑、脱模剂，不准用金属刀具去铲刮型腔、抽芯。慎防损害模具型腔部位。 2.8按以上各条进行下一次压制蜡模，以后往复循环生产。 2.9及时将蜡模从冷却水中轻轻取出，用压缩空气吹净蜡屑及水珠，并进行自检，将合格蜡模正确放入存放盘中。 2.10每班下班或模具当班生产完毕后，应用软布等清理模具。如发现模具有损伤应立即报告领班，由领班处理。并清扫压蜡机、工具及现场，做到清洁、整齐。 3 注意事项 3.1压制蜡模时，首先必须进行首件检查，确认合格后，方可进行操作。压制过程中不能轻易变动压制参数。 3.2使用新的模具时，务必弄清模具组装、拆卸顺序，蜡模取出方法。 3.3蜡模存放时，应注意搁置方向，防止变形。需要时可采取卡具等措施，以避免蜡模变形。
铸造涂料配方及作用 Final approval draft on November 22, 2020
铸造涂料配方及作用 1、涂料所用原材料简介 确定涂料的配方，需确定涂料的耐火材料组成、悬浮剂、消泡剂、载体溶剂的种类，掌握相关材料的理化性能和微观结构等资料。 1. 1 耐火材料 耐火材料应主要根据铸造合金种类选定。铸铁用涂料的耐火材料常选用鳞片石墨和普通石墨、石英粉、铝矾土、滑石粉、蓝晶石粉等，对几种国外铸铁涂料的耐火材料进行了X射线荧光光谱分析和衍射分析，发现他们的耐火材料常有硅灰石、莫来石、云母、刚玉、锂辉石等，骨料中各种粒型也是搭配使用，具说可提高涂料的透气性和强度，粒型有片状、纤维状及粒状。铸钢件用涂料常选镁砂粉、锆英粉、高铝粉、棕刚玉粉等耐火粉料。对于高锰钢常用电熔镁砂粉和镁橄榄石粉，这些材料可抗高锰钢的碱**蚀。粒度一般在320目—200目，也要搭配使用。此种涂料必须注意镁橄榄石粉中SiO2（石英）含量≥40%时，往往影响涂料的作用，因为SiO2和MnO会产生化学反应而粘砂。 硅灰石【CaO*SiO2】：是一种偏硅酸盐，属三斜晶系，分低温型高温型两种，低温型在1125℃转变成高温型。硅灰石具有针状、纤维状晶体形态(长/径比≥22：1)和良好的耐热性低（耐热度≥1500℃）和烧结性，在涂料中可增加涂料强度、悬浮性和高温透气性。一般应选用SiO2%≥50，沉降度＜70的高温型材料。它在吉林、辽宁地区蕴藏量非常大，可在铸铁涂料中广泛使用。 莫来石【3AI2O*2SiO2】：斜方晶系，熔点1810℃，多角粒型。化学性质稳定。线膨胀系数小（20～1000℃，5.3×10-6/℃），抗激冷激热性好，商品粉料可选用经过高温烧结的煤矸石粉，可保证涂料的高温稳定性。该材料国内供应丰富，价格较低，在铸铁和普通铸钢中可使用。 云母【KAI2（AISi3O20）(OH*F)2】:一种具有层片状的硅酸盐，密度2.6～2.86，导热系数低（平均0.67W/m.K），保温性能较好。其鳞片具有弹性，晶格稳定，热化学稳定性较好。该材料熔点较低（1270～1330℃），用于铸铁涂料时易于粘砂。由于具有片状
HX- HX-是胶体二氧化硅的简称，其基本成分是无定型二氧化硅，并以10~20纳米的粒径均匀地分散于水中。其外观为乳白色或青白色半透明状胶体溶液，是一种良好的无机粘结剂，具有无毒、无味、耐高温、隔热、绝缘性能好、比表面积大、吸附力强、热膨胀系数低等优点。 二、的性能 1、具有较大的吸附性：硅溶胶中无数胶团产生的无数网络结构孔隙，在一定的条件下对无机物及有机物具有一定的吸附作用。 2、具有较大的比表面积：比表面积一般为250~300平方/g。 3、具有较好的粘结性：因其胶团尺寸均匀，并在10~20nm左右，自身风干即产生一定的粘接强度，但强度较小。如将硅溶胶加入某种纤维或粒状材料中，然后干燥固化即可成坚硬的凝胶结构，会产生较大的粘接性（一般46.7Kg/cm2左右）。 4、具有良好的耐温性：一般可耐1600℃左右。 5、硅溶胶具有较好的亲水性和憎油性：可以用蒸馏水稀释至任意浓度，而且随稀释度的增加而稳定性增强。但加入有机物或多种金属离子中又可产生憎水性。 6、硅溶胶具有“高度的分散性”，“较好的耐磨性”和良好的“透光性”等。因此，可作为良好的“分散剂”，“防腐剂”，“絮凝剂”，“冷却剂”和特殊的“光学材料”等。 三、的用途 1、应用于精密铸造业：代替硅酸乙脂使用，无毒性；不仅可以降低成本，用于制作零件，尺寸精确度高，铸件光洁度好，可使壳型强度大，造型比使用水玻璃质量好；用于铸模的耐高温涂料，可以使涂层具有较好的耐热性，减少高温下熔融金属与模具的损耗，并有助于脱模。 2、应用于涂料行业，能够使涂料牢固，具有耐水、耐火、耐污、耐高温、涂膜强度大、色泽艳丽、不褪色等优点。还可以应用于耐酸、耐碱、防火涂料和远红外线辐射涂料。 3、应用于耐火材料的粘结剂：具有粘结强度高、耐高温（1500~1600℃）等优点。 4、应用于纺织业：可以用做纺织上浆助剂，减少断头率；在织物染色中使用，因具有粘结性，可以形成优良的保护液，增加染色的附着力等等。
无机硅涂料的应用 1、防水涂料 硅溶胶对混凝土、水泥砂浆具有良好渗透力，同时渗透进去的胶体粒子膨胀这就使涂料牢固地粘接在墙上。现在的“立邦漆”等大部分高档乳胶漆都含有硅溶胶。 2、防壁毯装饰涂料 涉及一种呈软包装效果的仿壁毯涂料，用硅溶胶和白乳胶做为助剂，用传统配比制作工艺调配而成，具有良好的软包装饰效果和质感，是目前最新式的高档内外墙装饰材料。 3、种彩色建筑装饰膏 装饰膏中有８３１纤维素，硅溶胶，重钙，多能粉。还可有增塑剂成膜助剂，活化重钙，有机硅乳液等。成膜后表面光滑细腻、硬度高、成本低、工艺简单、适应性强、寿命长。 4、水溶性高光彩瓷涂料 本发明公开了一种水溶性高光彩瓷涂料，由（按重量％计）：硅溶胶３—４，尿素树脂８０，苯丙乳液０．５—１，聚乙烯醇２—３，本发明可以直接用水调节其粘度。无毒、无味、不污染环境，成本较低，附着力较好，色彩丰富，耐磨和耐酸碱。 5、新型水性复合高分子外墙涂料 提供了一种新型水性复合高分子外墙涂料，采用的是二次复合工艺。其组分是硅溶胶、苯丙乳液、各类助剂及颜填料。本涂料既有有机涂料的柔性、又有无机涂料的硬度，涂料软硬适度，耐酸、耐碱、耐高温、耐久性好，施工上墙后同水泥墙面不仅仅表面附着，还形成配位反应，对基层产生渗透，十分牢固。涂膜不产生静电、不易吸附灰尘、耐污染性好、十分有利美化市容。 6、一种防水涂料 提供了一种防水涂料，是乙二醛和硅溶胶作为成膜物质，利用其良好的耐水性能和不透水性，以及对混凝土、水泥砂浆的良好粘结力，并添加了防水剂、早强剂等，使其成为具有一定柔性特征的刚性多功能防水涂料。 7、水性无机双组分富锌涂料的制造方法及该涂料 一种水性无机双组分富锌涂料制造方法及该涂料，该涂料通过将制备好的组分 A即粘结剂与组分B即锌粉以1∶2-4的重量比混和而制成，所述组分A的制备包括： 1)将含适量锂、钠、钾离子的混合型硅溶胶放入容器加以搅拌，并在搅拌的旋涡稳定的条件下顺序加入总重量比为0.2-10％的硅酸锂，同时不断搅拌，使溶液呈半透明胶体状。该制造方法操作简便、成本低；制成的涂料早期耐水性特好，对基材附着力强且稳定；且无废水、废渣及挥发性气体产生，符合环保要求。 8、一种环保型水性彩瓦涂料及其制备方法 涉及一种环保型彩瓦涂料，其原料为：水份、分散剂、硅溶胶、成膜助剂、杀菌剂。实用而又廉价的产品，必然具有极大的商业价值；3.由于产品无毒、无味、不燃不爆，无论对生产环境的安全、生产和使用人员的集体健康来说都是十分有益的。 9、具有自洁、抗霉、灭菌及净化空气作用的水性功能涂料 是一种具有自洁、抗霉、灭菌及净化空气作用的水性功能涂料，水溶性树脂或聚合物乳液或硅溶胶以及它们的复合物。该涂料可用于各种混凝土、金属或木质等建筑物的内、外表面，亦可用于家具、办公用具、交通工具等，应用范围。 10、抗日光隔热涂料 涉及一种抗日光隔热涂料，它的组分和含量(重量份)为苯丙乳液 7-15、三聚氰胺改性聚乙烯醇粘合剂4-8、聚醋酸乙烯2-20、硅溶胶(液态)3-7、尿素0.3-0.8、粉状硅酸盐纤维1-2、明矾0.3-0.8。它有极好的反射太阳光的作用和隔热保温性能，并且涂层不龟裂、硬度好、表面 11、一种环保型光催化内墙涂料 该涂料的特征在于具有以下各原料组分及重量百分配比：硅丙乳液和聚丙烯酸酯乳液中的一种或两种的混合液为10-35％、硅溶胶为 5-15％、纳米级的锐钛矿相或锐钛矿相和金红石相的混合相二氧化钛颗粒，本发明的环保性光催化内墙涂料可有效降解周围空气中污染物质，净化室内空气，特别是对室内的甲醛、甲苯等有害有机物质进行降解，且具有抗菌、自净、消雾等功能。
铸造用合脂粘结剂验收标准 1目的 确保刹车盘铸造用合脂粘结剂的进货质量。 2 适用范围 适用于公司购进的铸造用合脂粘结剂的进货检验，必要时提供给委托检验方作为检验判定的依据。 3 引用标准 本标准参照采用铸造合脂粘结剂（GB12216—90）标准 4 铸造用合脂粘结剂的分级。 4.1 铸造用合脂粘结剂按粘度值分级，应符合下表之规定。 5实验方法 5.1粘度测定 5.1.1 仪器 粘度杯:按JB4007中2.1.1条规定。 水银温度计：刻度0.5℃，范围0—50℃。 秒表：分度0.2S。 烘箱：最高温度300℃。
浇杯：300mL 水浴锅：200mL 5.1.2 测定方法 测定之前，应先将粘度杯内壁用煤油擦净，把在烘箱里预热至30±1℃的粘度杯放在架子上，保持水平位置，然后在粘度杯下面放置一只300mL干净烧杯，用水浴锅将试样温度控制在30±50℃。并将试样搅拌均匀，使气泡逸净，然后堵住粘度杯漏嘴孔，将试样倒入粘度杯中，满至粘度上边缘，并用一根平直的小棍将表面多余的试样刮去，打开漏嘴孔，并同时开动秒表，当流出试样出现断流时，即刻停止秒表，所读的秒数即为粘度值，每个试样应测定三次，取其算术平均值。 5.1.3 检验规则 3.1.4 取样方法 如果从铁桶取样时，采桶数不少于总桶数的5%，采样最少不得少于二桶，取样时，从容器上、中、下三处不同部位取出三个样品混合一起后以供检验，如果从铁桶中取样，桶中铸造用合脂粘结剂预先经过充分搅匀，也可以一次取样。 5.1.5 检验 B. 检验人员依据要求验证分供方质量合格证明书。 b. 抽样测定粘度值，合格后方可办理入库手续（若其中一个数值与平均值相差10%，允许二次试验确认）。 5 贮存 铸造用合脂粘结剂存放时间一般不宜超过半年，在存放期间，容
铸造涂料配方及作用 1、涂料所用原材料简介 确定涂料的配方，需确定涂料的耐火材料组成、悬浮剂、消泡剂、载体溶剂的种类，掌握相关材料的理化性能和微观结构等资料。 1. 1 耐火材料 耐火材料应主要根据铸造合金种类选定。铸铁用涂料的耐火材料常选用鳞片石墨和普通石墨、石英粉、铝矾土、滑石粉、蓝晶石粉等，对几种国外铸铁涂料的耐火材料进行了X射线荧光光谱分析和衍射分析，发现他们的耐火材料常有硅灰石、莫来石、云母、刚玉、锂辉石等，骨料中各种粒型也是搭配使用，具说可提高涂料的透气性和强度，粒型有片状、纤维状及粒状。铸钢件用涂料常选镁砂粉、锆英粉、高铝粉、棕刚玉粉等耐火粉料。对于高锰钢常用电熔镁砂粉和镁橄榄石粉，这些材料可抗高锰钢的碱**蚀。粒度一般在320目—200目，也要搭配使用。此种涂料必须注意镁橄榄石粉中SiO2（石英）含量≥40%时，往往影响涂料的作用，因为SiO2和MnO会产生化学反应而粘砂。 硅灰石【CaO*SiO2】：是一种偏硅酸盐，属三斜晶系，分低温型高温型两种，低温型在1125℃转变成高温型。硅灰石具有针状、纤维状晶体形态(长/径比≥22：1)和良好的耐热性低（耐热度≥1500℃）和烧结性，在涂料中可增加涂料强度、悬浮性和高温透气性。一般应选用SiO2%≥50，沉降度＜70的高温型材料。它在吉林、辽宁地区蕴藏量非常大，可在铸铁涂料中广泛使用。 莫来石【3AI2O*2SiO2】：斜方晶系，熔点1810℃，多角粒型。化学性质稳定。
线膨胀系数小（20～1000℃，5.3×10-6/℃），抗激冷激热性好，商品粉料可选用经过高温烧结的煤矸石粉，可保证涂料的高温稳定性。该材料国内供应丰富，价格较低，在铸铁和普通铸钢中可使用。 云母【KAI2（AISi3O20）(OH*F)2】:一种具有层片状的硅酸盐，密度2.6～2.86，导热系数低（平均0.67W/m.K），保温性能较好。其鳞片具有弹性，晶格稳定，热化学稳定性较好。该材料熔点较低（1270～1330℃），用于铸铁涂料时易于粘砂。由于具有片状形态，可赋予涂料防降性、流平行，使涂料具有良好的韧性和抗开裂性，可用于铸铝件涂料中。 蓝晶石【AL2[SiO4]O】：根据含蓝晶石的形态特点，将蓝晶石矿分成3类变态：⑴针状和纤维状集合体（纤维针状矿石）；⑵富含空晶石的假象蓝晶石集合体； ⑶蓝晶石结核矿（结核型矿石）。 蓝晶石矿物在高温下（1100～1650℃）煅烧转变为莫来石和熔融状游离二氧化硅（方石英），同时产生不同程度的体积膨胀。其转变反应式为： 3（AI2SiO5）3AI2O3*2SiO2+SiO2（1300℃以上） 铸造涂料应采用煅烧过的纤维针状产品，它的耐火度比硅灰石和石英粉高，和锆英粉相似，由于它的纤维针状形态，可提高涂料的强度和透气性及耐火度。目前该产品在吉林磐石等地也有出产，可用于铸铁、普通铸钢等涂料中。其它材料的性能本文不在详述，在选用时应仔细查找相关资料。 1．2载液 水或乙醇（甲醇）可作为载液。水基涂料成本比醇基涂料低，且悬浮性好控制，但需要一套烘干和和排除水蒸汽的设备。醇基涂料烘干容易，很多小型企业经常
铸造用硅溶胶一般二氧化硅30%： A.台湾荣祥工业 基本物理化学 矽溶胶/矽酸胶 性质主要成份 其他成份有机补强剂 二氧化硅含量25% 粒径7~8 mm pH at 25°C 9~10.5 比重 1.17 黏度<10 cps 氧化钠含量0.4% 带电性负电 颜色白色 规格RS-PⅡ、RS-P、RS-E型硅溶胶应用在精密铸造业简介 一种添加树脂增加湿态强度、乾燥速度。增效型的硅溶胶！为奈米级的有无机复合材料！ PⅡ/P/E依序通常用于面层/2、3层/背层，树脂量由高而低。 PⅡ/P/E型硅溶胶是一种复合型的硅溶胶，为一综合有机/无机黏结剂优点为一身的新型黏结剂。适用于各种精密铸造的应用，使用P型硅溶胶会有下列几项优点： *良好的润湿性 *较低沙浆黏度 *较短滴滞时间 *降低壳模材料的使用量 *缩短壳模的乾燥时间 *更佳的湿态强度 *更薄的壳模厚度 实际的效果会因壳模的种类、大小、应用而有所不同的表现。 典型的沙浆调制(10公升) 64.5%耐火材料(耐火材料约63.0~66.0%) RS-PⅡ型硅溶胶：5.92 KG 120~200MESH熔融石英：5.38 KG or 140MESH熔融石英：10.75 KG 黏度：14~18 sec 3号詹氏杯 浆密度：1.65~1.69 g/ml *以上仅供参考，各厂应视各家的需求，自行调配比例。 使用建议： a. 使用前，请先搅拌。关于简易型的活动搅伴叶片，请洽本公司服务部。 b 泡新浆时建议不用再加水了，但补充自浆桶散失的水份是必要的。 .
c. pH维持在9.0~10.5之间。 d . 维持固定的粉液比。 e. 浆桶的温差不要超过±3°C，沾浆室的温差不要超过±6°C。 f. 壳模乾燥室的温度要维持定温，相对湿度可以降低至20%~60%，风速可提高 至1.3~2.0 m/s，减少乾燥的时间。 g . 若使淋砂机和RS-PⅡ/P时，砂子的粒径要小于30MESH，附着力才会好。 h . 若用压力锅脱腊时，用乾蒸气升压至 5.5bar(80psi) 要在10sec内完成；降压时，时间要超过 2 min。 硅溶胶RS-PⅡ,RS-P,RS-E型是一种添加树脂，在精密铸造行业中，常当做优质的粘结剂。大量使用，所制的壳模具有高温强度高、光洁度好、尺寸精度高等优点。本公司生产的硅溶胶中约有60%应用于此行业，通常使用产品为RS-30/RS-30S和快乾型FS-30A/FS-25B硅溶胶。 本公司精密铸造专用硅溶胶分有面层RS-30S和背层RS-30硅溶胶。面层硅溶胶粒径较小，有利于提高浆料的粉液比和致密性，能有效提高铸件表面品质；而背层硅溶胶则粒径稍大，更注重强度性能。经专家测定，其高温强度明显高于国内其他厂家所生产的产品，和美国Nyacol、日本Nisson公司等产品相仿。 B.精密铸造专用硅溶胶 一、应用领域 本品是为精密铸造专业设计的一款硅溶胶产品，特别适合于面层。用其制备的型壳具有表面光洁度高、高温强度高等优点，显著提高铸件的良品率。 二、性能指标 指标名称标准 SiO2含量(重量) 25-28% 粒径10-15nm 外观透明液体 pH值9-10 保质期(月) ≥12 三、使用说明 在搅拌桶中先加入润湿剂和消泡剂，然后加入硅溶胶，搅拌均匀，然后在不断搅拌中加入耐火粉，继续搅拌至体系充分稳定，测量其粘度，若体系粘度过高，则加硅溶胶稀释；若体系粘度过低，则加适量耐火粉，直至粘度适合。 四、包装及储存 1．采用聚乙烯塑料桶包装，主要包装规格有25Kg、250Kg。 2．贮存时应避免曝晒，贮存温度为0-40℃。低于0℃则产生冻胶失效。 3．避免敞口长期与空气接触。 一、当前国内精密铸造面临的机遇和挑战 中国精密铸造业从20世纪90年代初起，进入了一个飞速发展的时期.经过十几年的稳步发展现已成为亚洲地区生产规模最大,专业化程度最高,辅助材料最为齐全的精铸产品生产基
胶粘剂分类 胶粘剂主要分类 胶粘剂品种繁多，分类方法也较多，常用的有： 1．按化学成分分类:可分为有机胶粘剂和无机胶粘剂。有机胶粘剂又分为合成胶粘剂和天然胶粘剂。合成胶粘剂有树脂型、橡胶型、复合型等；天然胶粘剂有动物、植物、矿物、天然橡胶等胶粘剂。无机胶粘剂按化学组份有磷酸盐、硅酸盐、硫酸盐、硼酸盐等多种。胶粘剂按粘结物质的性质分类 2．按形态分类:可分为液体胶粘剂和固体胶粘剂。有溶液型、乳液型、糊状、胶膜、胶带、粉末、胶粒、胶棒等。 3．按用途分类:可分为结构胶粘剂、非结构胶粘剂和特种胶粘剂(如耐高温、超低温、导电、导热、导磁、密封、水中胶粘等)三大类。 4．按应用方法分类:有室温固化型、热固型、热熔型、压敏型、再湿型等胶粘剂
（三）建筑胶粘剂和木材胶粘剂胶 粘剂可用于建筑、木材、汽车、包装、书刊装订等领域。下面重点介绍一下建筑胶粘剂和木材胶粘剂。 1.建筑胶粘剂胶粘剂在建筑装饰装修过程中主要用于板材粘结，墙面预处理，壁纸粘贴，陶瓷墙地砖、各种地板、地毯铺设粘结等方面。在建筑装饰中使用胶粘剂除了可以体现一定的强度之外，还具有防水性、密封性、弹性、抗冲击性等一系列综合的性能，可以提高建筑装饰质量，增加美观舒适感，改进施工工艺，提高建筑施工效率和质量等。 建筑装饰装修用胶粘剂可以分为水基型胶粘剂、溶剂型胶粘剂及其他胶粘剂。其中水基型胶粘剂包含了聚乙酸乙烯酯乳液胶粘剂（白乳胶）、水溶性聚乙烯醇建筑胶粘剂和其他水基型胶粘剂（108胶、801胶）；溶剂型胶粘剂包含了橡胶胶粘剂、聚氨酯胶粘剂（PU胶）和其他溶剂型胶粘剂。 建筑胶粘剂产品种类及其标准 （1）聚乙酸乙烯酯乳液胶粘剂是指以聚乙酸乙烯酯乳液或其改性物质为主体成分的胶粘剂。 （2）水溶性聚乙烯醇建筑胶粘剂是指以聚乙烯醇为主要原料经化学改性制得的水溶性高分子建筑胶粘剂。
硅溶胶失蜡精密铸造 silica sol lost wax precision casting 铸造范围：壁厚≥2mm，重量0.01kg-200kg Casting range : thickness≥2mm , weight 0.01-200kg 铸造材质：不锈钢、低合金钢、普碳钢、耐热钢等 Casting material : stainless steel , alloy steel , carbon steel, heat resistant steel , etc. 铸造标准：GB, ISO, DIN, ASTM, AISI, BS, NF, AS, JIS Casting standard : GB, ISO, DIN, ASTM, AISI, BS, NF, AS, JIS 加工方式：来图加工、来样加工、OEM加工等
Processing methods : according drawing , according sample, OEM , etc. 7-10天，交货期：20-60天 Tooling time : 3-10 days , sample time : 7-10 days , delivery time : 20-60 days
Drawing/Sample Process design Tooling making Wax parts
我国传统的水玻璃粘结剂-熔模铸造工艺的发展前景展望 2011-10-11 14:02:27 作者：佚名来源：精密铸造分会浏览次数：136 熔模铸造工艺的发展前景展望 浙江省铸造协会精密铸造专委会 （浙江大学材料系）杭州熔模精铸研究所包彦堃 一、前言 我国的铸造业发展速度较快，据统计，我国在2009年的铸件总产量达3350万吨（主要指砂型铸件），铸件产量已连续10年居世界铸件产量首位，故我国是铸造大国，但还不是铸造强国，因从铸件的总产值看仍较低。 我国的熔模精密铸造业的情况亦基本相似，若将同期的水玻璃工艺生产的铸件加上硅溶胶工艺生产的铸件（不包括航空、军工铸件），大约年产量为160万吨以上，居世界首位，但产值却较低，仅约占欧、美总产值的1/3左右。 我国的铸造行业属高能耗高三废排放行业之一，与国外发达国家相比，生产每吨铸件的能源消耗较多，据有关资料报导，我国每生产一吨铸件三废排放量约是发达国家的六倍。 我国“十一五”期间的降耗指标为：单位GDP能耗降低20%，主要污染物排放减少10%。2006年我国GDP总量只占世界GDP总量的5.5%，但当年（2006年）我国能源消耗却占全世界的15%、我国钢材消耗占30%、水泥消耗占54%，从以上数值可看到我国的资源消耗确是非常高，而且比较严重，表明我国的经济增长方式十分粗放。 表1 国内外铸造生产能耗（2008年浙江省铸造年会资料统计）
从表1中可见，我国的水玻璃工艺精密铸造生产的铸钢件，若按每吨铸钢件的能源消耗计，一般测算可能要大于1100k g标煤，若采用硅溶胶工艺，由于硅溶胶涂料制壳车间及蜡模室都需恒温，硅溶胶沾浆机要24小时不停机转动，硅溶胶型壳焙烧温度也较高（要达1000～1100℃），若仍按吨铸件计算能耗，就显得不合理，若采用万元GDP的产值能耗来表示，就比较合理了，表2所示为2010年的熔模精密铸造铸钢件，按GDP万元产值计的能耗数值（浙江省统计）。 表2 精密铸造铸钢件能耗（2010年浙江省统计） x 二、水玻璃粘结剂熔模精密铸造工艺的发展概况 浙江省的熔模精密铸造企业2010年统计约有400多家（二年前约500多家），其中90%以上的精铸企业是采用aa工艺（采用硅溶胶粘结剂工艺的企业约占10%），在应用水玻璃工艺的精铸企业中，年产量达万吨以上的约有5～6家，浙江全省精密铸造的铸钢件根据2006年统计全年总产量约达70万吨以上。
硅溶胶的物理与化学 性质

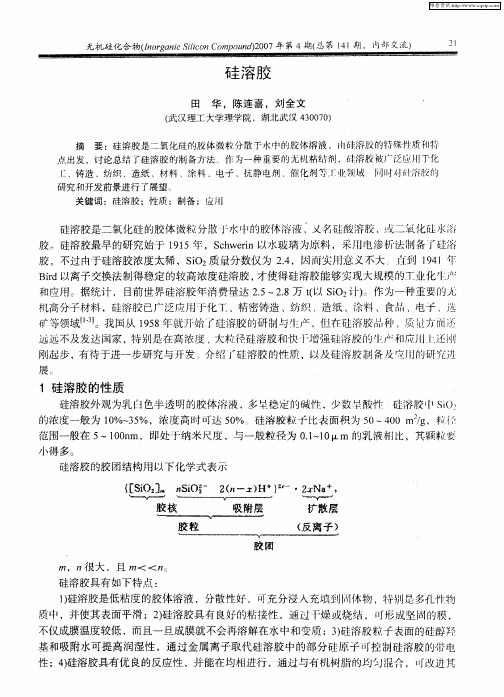

精品资料 硅溶胶的物理与化学性质硅溶胶是二氧化硅胶体微粒在水中均匀扩散形成的胶体溶液，又叫做硅酸溶液，或二氧化硅水溶液，是一种用途广泛的新型化工原料。硅溶胶的外观为乳白色半透明的胶体溶液，多成稳定的碱性，少数呈酸性。硅溶胶中SiO2的浓度一般为10%~35%，浓度高时可达50%。硅溶胶粒子比表面积为 50~400m2/g，粒径范围一般在5~100nm，即处于纳米尺度，与一般晶粒为 0.1~10μm的乳液相比，其颗粒要小得多。 硅溶胶的胶团结构用以下化学式表示： 式中：m ，n很大，而且m< 熔模精密铸造工艺简介 熔模精密精密铸造（Investment Casting）又脱蜡铸造或失蜡铸造(Lost-wax Casting)，这种铸造工艺可以生产出精密复杂、接近于产品最后形状，可不加工或很少加工就可直接使用的金属零件或精美工艺品，是一种近净形的金属液态成形工艺，应用非常广泛。 熔模铸造是以最终产品为摹本的批量复制技术，先要制做金属模具，在射蜡机上用金属模具压制出蜡模，将单个的蜡模组合到浇注系统上形成一棵棵蜡树，在蜡树上涂敷多层耐火材料，干燥硬化后形成型壳，然后将型壳内的蜡熔化使之流出，再将型壳焙烧使之坚固，最后再将熔化的液态金属浇注入型壳中，液态金属在型壳中冷却凝固后即成为所需要的铸件。 熔模精密铸造是在古代蜡模精密铸造的基础上发展起来的。作为文明古国，中国是使用这一技术较早的国家之一，远在公元前数百年，我国古代劳动人民就创造了这种失蜡精密铸造技术，用来精密铸造带有各种精细花纹和文字的钟鼎及器皿等制品。 现代熔模精密铸造方法在工业生产中得到实际应用是在二十世纪四十年代。当时航空喷气发动机的发展，要求制造象叶片、叶轮、喷嘴等形状复杂，尺寸精确以及表面光洁的耐热合金零件。由于耐热合金材料难于机械加工，零件形状复杂，以致不能或难于用其它方法制造，因此，需要寻找一种新的精密的成型工艺，于是借鉴古代流传下来的失蜡精密铸造，经过对材料和工艺的改进，现代熔模精密铸造方法在古代工艺的基础上获得重要的发展。 我国是上世纪五、六十年代开始将熔模精密铸造应用于工业生产。其后这种先进的精密铸造工艺得到巨大的发展，相继在航空、汽车、机床、船舶、内燃机、气轮机、电讯仪器、武器、医疗器械以及刀具等制造工业中被广泛采用，同时也用于工艺美术品的制造。早期的熔模铸造工艺是采用石蜡硬脂酸模料、水玻璃粘接剂制壳。九十年代开始发展铸造专用中温模料、硅溶胶制壳、中频快速熔炼技术，铸件尺寸精度和表面光洁度有了很大的改善，成为当今生产出口精密铸件的主流工艺。 熔模铸件尺寸精度较高，铸钢件一般可达GB/T6414之CT5-7（砂型精密铸造为CT10~13），小型铸件甚至可以达到CT4。当然由于熔模精密铸造的工艺过程复杂，影响铸件尺寸精度的因素较多，例如模料的收缩、熔模的变形、型壳在加热和冷却过程中的线量变化、合金的收缩率以及在凝固过程中铸件的变形等，所以普通熔模铸件的尺寸精度虽然较高，但与机械加工相比仍有差距。 压制蜡模时，采用型腔表面光洁度高的压型，因此，熔模的表面光洁度也比较高。此外，与熔融金属直接接触的型腔内表面由极细的耐火涂料涂挂在熔模上而制成。所以，熔模铸件的表面光洁度比普通铸造件的高，表面粗糙度一般在Ra.3.2~6.3μm之间，更好的可以到Ra1.6以下。 熔模铸造采用热壳浇注，充型能力强，可以生产出薄壁铸件和细微的文字图案（如商标、规格型号等），铸件的最小壁厚已经可以做到2毫米以下。 熔模精密铸造最大的优点就是由于熔模铸件有着比较高的尺寸精度和表面光洁度，所以可减少机械加工工作，只是在零件上要求较高的部位留少许加工余量即可，甚至某些铸件只留打磨、抛光余量，不必机械加工即可使用。熔模铸造还可以把一些焊接组合件铸成一体，省去组合与焊接工作。由此可见，采用熔模 年产500吨硅溶胶工艺精密铸造件项目 环境影响报告表 (适用于工业建设项目) 一、项目基本情况 二、项目由来 xx市xx精密铸造有限公司年产500吨硅溶胶工艺精密铸造件项目(以下简称“项目”)位于xx市泉港区前黄镇。项目总投资300万元，主要从事硅溶胶工艺精密铸造件生产，年产硅溶胶工艺精密铸造件500t，年产值可达1000万元。 依据《建设项目环境保护分类管理名录》(2008)，本项目属“I 金属制品-3 金属制品加工制造”，需编制报告表，并报环保部门审批。xx市xx精密铸造有限公司委托我公司编制本项目的环境影响报告表。我单位接受委托后，即组织有关人员先进行踏勘现场，收集资料等一系列前期工作，并依照相关规定编制本环境影响报告表，供建设单位报请环保主管部门组织技术审查。 三、社会、经济、环境概述 1、自然环境概况 (1)地理位置 泉港区地处福建省东南沿海中部，湄洲湾南岸，与台湾省、莆田市湄洲岛、忠门镇、灵川镇、东庄镇、东海镇、山亭乡、东埔镇、枫亭镇隔海相望，介于东经118゜41ˊ～119゜01ˊ，北纬25゜03ˊ～25゜15ˊ之间。东南濒临湄洲湾，南与惠安县毗邻，西南与洛江区相连，西北及北面同莆田市仙游县接壤。全区陆域面积306.03km2，海域面积120km2。 xx市xx精密铸造有限公司年产500吨硅溶胶工艺精密铸造件项目(以下简称“项目”)位于xx市泉港区前黄镇。具体地理位置见附图1《项目地理位置示意图》。项目北面为出租方空置厂房，东面为鑫佳鼎工业园，南面隔工业道路为xx市建华管桩有限公司，西面为中平神马(福建)科技发展有限公司，具体情况见附图2《项目周边环境示意图》、附图3《项目周边环境现状照片》。 (2)地形地貌 ①陆域地质地貌 泉港区地处戴云山南麓，地貌属东南沿海低山丘陵区，地貌类型可分为低山、高丘、台地和平原等类型。大致在福厦公路以西主要为海拔500米以上的中低山，夹有弧状丘陵，山脉多呈NNE—SSW走向，山坡东缓西陡，坡度大于25°，多具陡崖峭壁，河谷探嵌，最高的山峰是大雾山，海拔797.5m。福厦公路以东以剥蚀丘陵台地为主， 硅溶胶用途 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998 无机硅涂料的应用 1、防水涂料 硅溶胶对混凝土、水泥砂浆具有良好渗透力，同时渗透进去的胶体粒子膨胀这就使涂料牢固地粘接在墙上。现在的“立邦漆”等大部分高档乳胶漆都含有硅溶胶。 2、防壁毯装饰涂料 涉及一种呈软包装效果的仿壁毯涂料，用硅溶胶和白乳胶做为助剂，用传统配比制作工艺调配而成，具有良好的软包装饰效果和质感，是目前最新式的高档内外墙装饰材料。 3、种彩色建筑装饰膏 装饰膏中有８３１纤维素，硅溶胶，重钙，多能粉。还可有增塑剂成膜助剂，活化重钙，有机硅乳液等。成膜后表面光滑细腻、硬度高、成本低、工艺简单、适应性强、寿命长。 4、水溶性高光彩瓷涂料 本发明公开了一种水溶性高光彩瓷涂料，由（按重量％计）：硅溶胶３—４，尿素树脂８０，苯丙乳液０．５—１，聚乙烯醇２—３，本发明可以直接用水调节其粘度。无毒、无味、不污染环境，成本较低，附着力较好，色彩丰富，耐磨和耐酸碱。 5、新型水性复合高分子外墙涂料 提供了一种新型水性复合高分子外墙涂料，采用的是二次复合工艺。其组分是硅溶胶、苯丙乳液、各类助剂及颜填料。本涂料既有有机涂料的柔性、又有无机涂料的硬度，涂料软硬适度，耐酸、耐碱、耐高温、耐久性好，施工上墙后同水泥墙面不仅仅表面附着，还形成配位反应，对基层产生渗透，十分牢固。涂膜不产生静电、不易吸附灰尘、耐污染性好、十分有利美化市容。 6、一种防水涂料 提供了一种防水涂料，是乙二醛和硅溶胶作为成膜物质，利用其良好的耐水性能和不透水性，以及对混凝土、水泥砂浆的良好粘结力，并添加了防水剂、早强剂等，使其成为具有一定柔性特征的刚性多功能防水涂料。 精密铸造蜡模工作总结 篇一：XX年6月清华大学熔模精密铸造技术培训总结 XX年6月清华大学熔模精密铸造技术培训总结 一.模料相关知识： 1.模料基本要求（热物理性能、力学性能、工艺性能）： ①热物理性能：（熔化温度、热膨胀、耐热性） A:熔化温度:常用熔点、滴点、环球软化点等多种方法表示。 B: 热膨胀：有体膨胀和线膨胀二种不同的表现形式，常用线收缩率、体膨胀率来衡量。 说明：收缩率没有标准值，主要根据产品结构和依靠工程技术人员的经验；现 在已开始使用计算机模拟软件实验，但还没有取得成功。 C：耐热性：指模料承受较高环境温度而不变形的能力。常用热变形量或软化点来衡量耐热。 ②力学性能:（强度、硬度） A：强度：模料强度通常以抗弯强度(断裂模量)来衡量。 B：硬度（针入度）：在设定温度（例如20或25℃）和固定载荷(如100g)作用下，标准针在在规定时间(5s)刺入模料表面的深度(以为单位)。 ③工艺性能：（蜡液粘度、蜡膏流动性、灰分） A：模料在液态下(例如99℃)的粘滞性。 B：蜡膏流动性：蜡膏充填压型型腔的能力。通常以设定温度（例如压注温度）和恒定载荷（2kg)作用下，试样的变形程度代表蜡膏的流动性 C：灰分：模料经高温(900℃)焙烧后的残留物含量。 说明： 铸件的表面质量主要靠原材料保证，一定要把原材料管起来并且确保原材料的质量一定要合格，公司一定要重视原材料的管理，蜡料较为重要（病从口入）。 2.模料常用原材料(蜡质材料、树脂、高分子聚合物）： ①蜡质材料：在常温下为不透明或半透明的固体，有固定的熔点或狭窄的凝 固温度区间，熔化后粘度较小，按来源又分为: A：矿物蜡(如石蜡、微晶蜡、地蜡、褐煤蜡等)。 焦作市恒辉精密制造有限公司企业标准 特种合金熔模铸造工艺守则 工艺流程QQ/HH C4.1-2013 1 适用范围 1.1 本守则适用于特种合金硅溶胶熔模铸造。 1.2 其它合金硅溶胶熔模铸造可参照执行。 2 特种合金熔模铸造工艺流程图 3 控制要求 3.1 制模、组合、制壳、脱蜡、熔炼浇注、清理、热处理及精修为特种合金熔模铸造生产工序，应制定各工序的通用工艺守则。检验纳入检验规范。熔炼浇注确认为特殊过程。 3.2 对于每一种铸件，均要求编制工艺规程。 3.3 铸件的整个生产过程应严格按照工艺守则及工艺规程的要求进行生产。实施过程控制，并按照工艺守则要求做好工序原始记录。 焦作市恒辉精密制造有限公司企业标准 特种合金熔模铸造工艺守则 蜡模制作QQ/HH C4.2-2013 1 蜡料处理工艺操作守则 1.1 蜡料处理流程： （静置桶中）静置脱水→（除水桶中）搅拌蒸发脱水→（静置桶中）静置去污 1.2 工艺参数 a. 静置桶静置温度85－90℃ b. 静置时间6－8h c. 除水桶搅拌温度110－120℃ d. 搅拌时间10－12h e. 静置桶静置温度80－85℃ f. 静置时间＞12h g. 保温箱保温温度54±2℃保温时间＞24h 1.3 操作程序 1.3.1 检查设备、温控仪表是否处于正常工作状态。 1.3.2 将脱蜡釜回收的旧蜡液倒入过滤槽中过滤；再送到静置桶中，在低于85-90℃之间静置6－8h。 1.3.3 静置完毕把沉淀水放掉后，将蜡液倒入除水桶中。 1.3.4 除水桶中的蜡液，在110－120℃保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。 1.3.5 将除完水的蜡液，经过＜60目筛网过滤再放入70℃—90℃的静置桶中，保温静置12h 以上。 1.3.6 各除水桶、静置桶应定期性的放掉其底部的残留水和脏杂物。 1.3.7 把静置桶中处理好的回收蜡液送到模头压蜡机保温桶中，用于主产模头（浇道）。 1.3.8根据旧腊料性能和腊料消耗情况，不定期的在静置桶中适量加新蜡，一般在3%－5%左右。 1.3.9将合格的蜡液灌入保温箱内的蜡缸中，为减少蜡缸内蜡液中的气体，先保持一段高温时期80℃/2h后降至54℃。在54±2℃下保温24h后，方可用于压制蜡模。 1.4 注意事项 1.4.1 除水桶，静置桶均应及时排水、排污。 1.4.2 经常检查各设备温控仪表的工作状况，防止失控，尤其应防止温度过高造成蜡料老化。 1.4.3 每月检查一次蜡处理设备各导热油的液面位置，油面应距设备顶面200㎜左右，防止油溢出。并注意检查设备有无渗油现象。 1.4.5 经常检查环境状态，避免灰尘及外来物混入蜡料中。 2 压制蜡模工艺操作守则 2.1 工艺要求 室温24±3℃蜡缸温度48±2℃(大件应根据工艺要求设定)射蜡嘴温度50-55℃压射压力 硅溶胶精密铸造件项目可行性研究报告 规划设计 / 投资分析 摘要 该硅溶胶精密铸造件项目计划总投资12581.34万元，其中：固定资产投资10072.62万元，占项目总投资的80.06%；流动资金2508.72万元，占项目总投资的19.94%。 达产年营业收入18522.00万元，总成本费用14581.36万元，税金及附加232.88万元，利润总额3940.64万元，利税总额4717.06万元，税后净利润2955.48万元，达产年纳税总额1761.58万元；达产年投资利润率31.32%，投资利税率37.49%，投资回报率23.49%，全部投资回收期5.76年，提供就业职位331个。 依据国家产业发展政策、相关行业“十三五”发展规划、地方经济发展状况和产业发展趋势，同时，根据项目承办单位已经具体的资源条件、建设条件并结合企业发展战略，阐述投资项目建设的背景及必要性。 基本信息、建设背景及必要性、产业分析预测、建设规划、选址方案评估、土建方案、工艺概述、项目环保分析、项目生产安全、项目风险、节能情况分析、项目进度说明、投资估算、项目经济效益分析、项目综合结论等。 硅溶胶精密铸造件项目可行性研究报告目录 第一章基本信息 第二章建设背景及必要性 第三章产业分析预测 第四章建设规划 第五章选址方案评估 第六章土建方案 第七章工艺概述 第八章项目环保分析 第九章项目生产安全 第十章项目风险 第十一章节能情况分析 第十二章项目进度说明 第十三章投资估算 第十四章项目经济效益分析 第十五章项目招投标方案 第十六章项目综合结论 第一章基本信息 一、项目承办单位基本情况 （一）公司名称 xxx科技发展公司 （二）公司简介 公司将“以运营服务业带动制造业，以制造业支持运营服务业”经营 模式，树立起双向融合的新格局，全面系统化扩展经营领域。公司为以适 应本土化需求为导向，高度整合全球供应链。本公司秉承“以人为本、品 质为本”的发展理念，倡导“诚信尊重”的企业情怀；坚持“品质营造未来，细节决定成败”为质量方针；以“真诚服务赢得市场，以优质品质谋 求发展”的营销思路；以科学发展观纵观全局，争取实现行业领军、技术 领先、产品领跑的发展目标。 公司自建成投产以来，每年均快速提升生产规模和经济效益，成为区 域经济发展速度较快、综合管理效益较高的企业之一；项目承办单位技术 力量相当雄厚，拥有一批知识丰富、经营管理经验精湛的专业化员工队伍，为研制、开发、生产项目产品奠定了良好的基础。企业“以客户为中心” 的服务理念，基于特征对用户群进行划分，从而有针对性地打造满足不同 用户群多样化用能需求的客户服务体系。熔模精密铸造工艺简介
硅溶胶工艺精密铸造件项目环境影响报告表
硅溶胶用途
精密铸造蜡模工作总结
硅溶胶精密铸造的工艺讲解
2020年硅溶胶精密铸造件项目可行性研究报告
相关主题
文本预览
