LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY SECOND1 IS
PORT(CLKS,CLR:IN STD_LOGIC;
SECS,SESG:OUT STD_LOGIC_VECTOR(3 DOWNTO 0);
COUT1:OUT STD_LOGIC);
END SECOND1;
ARCHITECTURE S OF SECOND1 IS
BEGIN
PROCESS(CLKS,CLR)
V ARIABLE SS,SG:STD_LOGIC_VECTOR(3 DOWNTO 0);
V ARIABLE CO:STD_LOGIC;
BEGIN
IF CLR='1' THEN SS:="0000";SG:="0000";
ELSIF CLKS'EVENT AND CLKS='1' THEN
IF (SS="0101") AND (SG="1001") THEN
SS:="0000";SG:="0000";CO:='1';
ELSIF SG<"1001" THEN
SG:=SG+1;CO:='0';
ELSIF SG="1001" THEN
SG:="0000";SS:=SS+1;CO:='0';
END IF;
END IF;COUT1<=CO;
SECS<=SS;
SESG<=SG;
END PROCESS;
END S;
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY MIN1 IS
PORT(CLKM,CLR:IN STD_LOGIC;
MINS,MING:BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0);
ENMIN,ALARM:OUT STD_LOGIC);
END MIN1;
ARCHITECTURE M OF MIN1 IS
BEGIN
PROCESS(CLKM,CLR)
V ARIABLE MS,MG:STD_LOGIC_VECTOR(3 DOWNTO 0);
V ARIABLE SO,ALM:STD_LOGIC;
BEGIN
IF CLR='1' THEN MS:="0000";MG:="0000";
ELSIF CLKM'EVENT AND CLKM='1' THEN
IF (MS="0101") AND (MG="1001") THEN
MS:="0000";MG:="0000";SO:='1';ALM:='1';
ELSIF MG<"1001" THEN
MG:=MG+1;SO:='0';ALM:='0';
ELSIF MG="1001" THEN
MG:="0000";MS:=MS+1;SO:='0';ALM:='0';
END IF;
END IF;
ALARM<=ALM;
ENMIN<=SO;
MINS<=MS;
MING<=MG;
END PROCESS;
END M;
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY HOUR1 IS
PORT(CLKH,CLR:IN STD_LOGIC;
HOURS,HOURG:OUT STD_LOGIC_VECTOR(3 DOWNTO 0)); END HOUR1;
ARCHITECTURE H OF HOUR1 IS
BEGIN
PROCESS(CLKH,CLR)
V ARIABLE HS,HG:STD_LOGIC_VECTOR(3 DOWNTO 0);
BEGIN
IF CLR='1' THEN HS:="0000";HG:="0000";
ELSIF CLKH'EVENT AND CLKH='1' THEN
IF (HS="0010") AND (HG="0011") THEN
HS:="0000";HG:="0000";
ELSIF HG<"1001" THEN
HG:=HG+1;
ELSIF HG="1001" THEN
HG:="0000";HS:=HS+1;
END IF;
END IF;
HOURS<=HS;
HOURG<=HG;
END PROCESS;
END H;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY JIAOFEN IS
PORT(EN,CLK,SECIN,M1:IN STD_LOGIC;
MINSET:OUT STD_LOGIC);
END JIAOFEN;
ARCHITECTURE F OF JIAOFEN IS
BEGIN
PROCESS(EN,M1)
BEGIN
IF EN='1' THEN
IF M1='1' THEN
MINSET<=CLK;
ELSE MINSET<=SECIN;
END IF;
ELSE MINSET<=SECIN;
END IF;
END PROCESS;
END F;
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY JIAOSHI IS
PORT(EN,CLK,MININ,H1:IN STD_LOGIC;
HOURSET:OUT STD_LOGIC);
END JIAOSHI;
ARCHITECTURE J OF JIAOSHI IS
BEGIN
PROCESS(EN,H1)
BEGIN
IF EN='1' THEN
IF H1='1' THEN
HOURSET<=CLK;
ELSE HOURSET<=MININ;
END IF;HOURSET<=MININ;
END IF;
END PROCESS;
END J;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_ARITH.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY TOP IS
PORT(CLKS,CLK,CLR,EN,M1,H1:IN STD_LOGIC;
BAO,ALARM:OUT STD_LOGIC;
SECS,SESG,MINS,MING,HOURS,HOURG:BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0));
END TOP;
ARCHITECTURE ONE OF TOP IS
COMPONENT SECOND1
PORT(CLKS,CLR:IN STD_LOGIC;
SECS,SESG:BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0);
COUT1:OUT STD_LOGIC );
END COMPONENT;
COMPONENT MIN1
PORT(CLKM,CLR:IN STD_LOGIC;
MINS,MING:BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0);
ENMIN,ALARM:OUT STD_LOGIC );
END COMPONENT;
COMPONENT HOUR1
PORT(CLKH,CLR:IN STD_LOGIC;
HOURS,HOURG:BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0) );
END COMPONENT;
COMPONENT JIAOFEN
PORT(EN,M1,CLK,SECIN:IN STD_LOGIC;
MINSET:OUT STD_LOGIC );
END COMPONENT;
COMPONENT JIAOSHI
PORT(EN,H1,CLK,MININ:IN STD_LOGIC;
HOURSET:OUT STD_LOGIC );
END COMPONENT;
SIGNAL A,B,C,D:STD_LOGIC;
BEGIN
U1:SECOND1 PORT MAP(CLR=>CLR,SECS=>SECS,SESG=>SESG,CLKS=>CLK,COUT1=>A);
U2:MIN1 PORT MAP(CLR=>CLR,ALARM=>ALARM,MINS=>MINS,MING=>MING,CLKM=>B,ENMIN=>C );
U3:HOUR1 PORT MAP(CLR=>CLR,HOURS=>HOURS,HOURG=>HOURG,CLKH=>D);
U4:JIAOFEN PORT MAP(EN=>EN,M1=>M1,CLK=>CLK,SECIN=>A,MINSET=>B);
U5:JIAOSHI PORT MAP(EN=>EN,H1=>H1,CLK=>CLK,MININ=>C,HOURSET=>d); PROCESS(CLKS,CLK)
BEGIN
IF CLKS'EVENT AND CLKS='1' THEN
IF (SECS="0000")AND(SESG="0000")AND(MINS="0000")AND(MING="0000") THEN
BAO<=CLK ;
ELSE BAO<='0';END IF;
END IF;END PROCESS;
end one;
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY JIAOMIAO IS
PORT(EN,CLK,O1:IN STD_LOGIC;
MIAOSET:OUT STD_LOGIC);
END JIAOMIAO;
ARCHITECTURE O OF JIAOMIAO IS
BEGIN
PROCESS(EN,O1)
BEGIN
IF EN='1' THEN
IF O1='1' THEN
MIAOSET<=CLK;
END IF;END IF;
END PROCESS;
END O;
数字时钟89C52 单片机C语言程序 STC89C52| /************** 【数字时钟】****************/ /****【功能】1、时间显示2、秒表3、闹钟4、日期显示都可以设置****/ #include
#include"reg52.h" #define uchar unsigned char #define uint unsigned int sbit rs=P2^0; // lcd 控制端 sbit en=P2^2; // lcd 控制端 sbit all=P2^1; // lcd 控制端 sbit s0=P1^5; //时间调节 sbit s1=P1^6; sbit s2=P1^7; sbit voice=P2^7; int nt; sbit DQ=P2^6; sbit DS1302_CLK = P2^3; //实时时钟时钟线引脚sbit DS1302_IO = P2^4; //实时时钟数据线引脚sbit DS1302_RST = P2^5; //实时时钟复位线引脚sbit ACC0 = ACC^0; sbit ACC7 = ACC^7; unsigned char time; #define ads_y 0 #define ads_mo 3 #define ads_d 6 #define ads_w 9 #define ads_h 65 #define ads_m 68 #define ads_s 71 #define DS1302_SECOND 0x80 //写入ds地址宏定义 #define DS1302_MINUTE 0x82 #define DS1302_HOUR 0x84 #define DS1302_WEEK 0x8A #define DS1302_DAY0x86 #define DS1302_MONTH 0x88 #define DS1302_YEAR 0x8C
LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY SECOND1 IS PORT(CLKS,CLR:IN STD_LOGIC; SECS,SESG:OUT STD_LOGIC_VECTOR(3 DOWNTO 0); COUT1:OUT STD_LOGIC); END SECOND1; ARCHITECTURE S OF SECOND1 IS BEGIN PROCESS(CLKS,CLR) V ARIABLE SS,SG:STD_LOGIC_VECTOR(3 DOWNTO 0); V ARIABLE CO:STD_LOGIC; BEGIN IF CLR='1' THEN SS:="0000";SG:="0000"; ELSIF CLKS'EVENT AND CLKS='1' THEN IF (SS="0101") AND (SG="1001") THEN SS:="0000";SG:="0000";CO:='1'; ELSIF SG<"1001" THEN SG:=SG+1;CO:='0'; ELSIF SG="1001" THEN SG:="0000";SS:=SS+1;CO:='0'; END IF; END IF;COUT1<=CO; SECS<=SS; SESG<=SG; END PROCESS; END S; LIBRARY IEEE; USE IEEE.STD_LOGIC_1164.ALL; USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY MIN1 IS PORT(CLKM,CLR:IN STD_LOGIC; MINS,MING:BUFFER STD_LOGIC_VECTOR(3 DOWNTO 0); ENMIN,ALARM:OUT STD_LOGIC); END MIN1; ARCHITECTURE M OF MIN1 IS BEGIN PROCESS(CLKM,CLR) V ARIABLE MS,MG:STD_LOGIC_VECTOR(3 DOWNTO 0); V ARIABLE SO,ALM:STD_LOGIC; BEGIN IF CLR='1' THEN MS:="0000";MG:="0000";

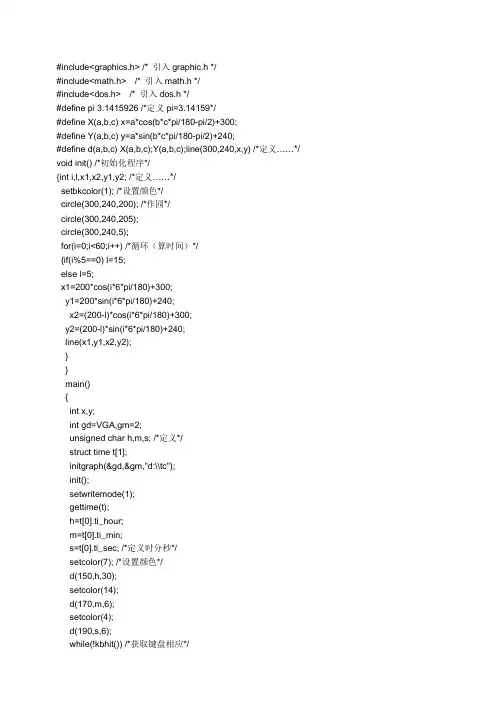

模拟时钟行走 课程设计总体要求 采用模块儿化程序设计； 鼓励可视化编程； 源程序中有足够的注释； 学生可自行增加新功能模块儿； 必须上机调试通过； 注重算法运用，优化存储效率与运算效率； 需提交源程序及相关文件； 目录 1 课程任务书 2 系统设计 3 模块设计 3.1 总体结构 3.2 流程图 3.3 使用的主要函数 4 调试及测试 1、调试过程中的问题 2、调试结果 5 设计总结 6 心得体会及致谢 7 答辩记录 8 教师意见
一、课程设计任务书 在屏幕上显示一个活动时钟；能模拟机械钟表行走；准确地利用数字显示日期和时间；按任意键时程序退出。 二、系统设计 总体结构：在绘图窗口中先画出表盘后获取系统的时间，利用得到的系统时间计算表针的位置，并将时间在屏幕上输出。每隔一秒读取一次时间，直到键盘有输入为止。 流程图 开始 初始化绘画窗口 画表盘 否 获取系统时间 结束 使用的主要函数： setlinestyle 设置画线 setcolor 设置颜色
line（int x1,int y1,int x2,int y2）画直线 circle（int x,int y,int r）画圆 outtextxy（int x,int y,char *textstring）在指定位置输出字符 initgraph(int x, int y); 初始化绘图窗口 setwritemode( ); 设置绘图模式 kbhit() 检查是否有键盘输入 GetLocalTime(&ti); 获取当前时间 sleep() 程序暂停若干时间 三、模块设计 主要模块功能、源代码及注释： 1.计算表针的位置并画出表针 void Drawzhizhen(int hour, int minute, int second) { double a_hour, a_min, a_sec; // 时、分、秒针的弧度值 int x_hour, y_hour, x_min, y_min, x_sec, y_sec; // 时、分、秒针的位置 a_sec = second * 2 * PI / 60; // 计算时、分、秒针的弧度值 a_min = minute * 2 * PI / 60 + a_sec / 60; a_hour= hour * 2 * PI / 12 + a_min / 12; x_sec = int(120 * sin(a_sec)); y_sec = int(120 * cos(a_sec)); ///计算时、分、秒针的位置 x_min = int(100 * sin(a_min)); y_min = int(100 * cos(a_min)); x_hour= int(70 * sin(a_hour)); y_hour= int(70 * cos(a_hour)); setlinestyle(PS_SOLID, NULL, 10); // 画时针 setcolor(BLUE); line(300 + x_hour, 240 - y_hour, 300, 240 );
单片机技术课程设计 数字电子钟 学院： 班级： 姓名： 学号： 教师：
摘要 电子钟在生活中应用非常广泛，而一种简单方便的数字电子钟则更能受到人们的欢迎。所以设计一个简易数字电子钟很有必要。本电子钟采用AT89C52单片机为核心，使用12MHz 晶振与单片机AT89C52 相连接,通过软件编程的方法实现以24小时为一个周期，同时8位7段LED数码管(两个四位一体数码管)显示小时、分钟和秒的要求,并在计时过程中具有定时功能，当时间到达提前定好的时间进行蜂鸣报时。该电子钟设有四个按键KEY1、KEY2、KEY3、KEY4和KEY5键,进行相应的操作就可实现校时、定时、复位功能。具有时间显示、整点报时、校正等功能。走时准确、显示直观、运行稳定等优点。具有极高的推广应用价值。 关键词： 电子钟 AT89C52 硬件设计软件设计
目录 NO TABLE OF CONTENTS ENTRIES FOUND. 一、数字电子钟设计任务、功能要求说明及方案介绍 1.1 设计课题设计任务 设计一个具有特定功能的电子钟。具有时间显示，并有时间设定，时间调整功能。 1.2 设计课题的功能要求说明 设计一个具有特定功能的电子钟。该电子钟上电或按键复位后能自动显示系统提示符“d.1004-22”，进入时钟准备状态；第一次按电子钟启动/调整键，电子钟从12时59分0秒开始运行，进入时钟运行状态；按电子钟S5键，则电子钟进入时钟调整状态，此时可利用各调整键调整时间，调整结束后可按S5键再次进入时钟运行状态。 1.3 设计课的设计总体方案介绍及工作原理说明 本电子钟主要由单片机、键盘、显示接口电路和复位电路构成，设计课题的总体方案如图1所示：

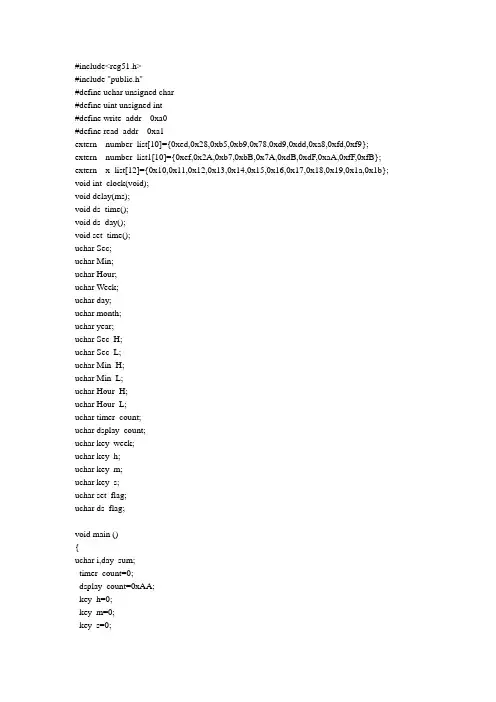

//以下程序都是在VC++6.0 上调试运行过的程序，没有错误，没有警告。 //单片机是STC89C52RC,但是在所有的51 52单片机上都是通用的。51只是一个学习的基础平台，你懂得。 //程序在关键的位置添加了注释。 //////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// /////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////// //////////////////以下是主文件main.c 的内容 /****************************************************************************** * * 实验名: 万年历实验 * 使用的IO : * 实验效果:1602显示时钟 * 注意： ******************************************************************************* / #include

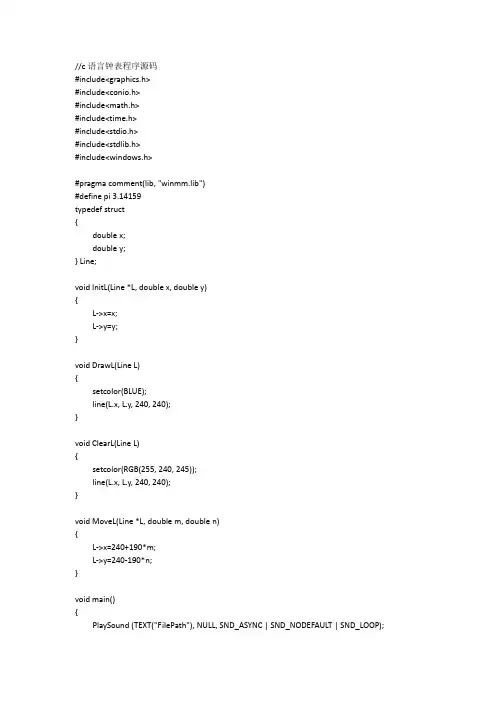

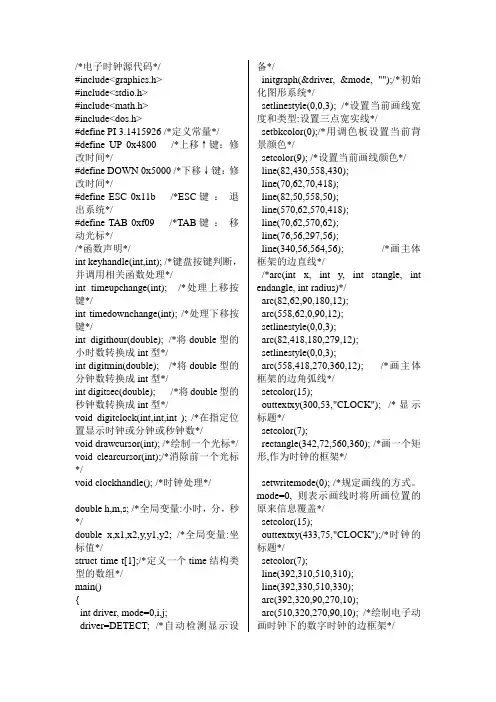

钟表源程序代码 采用了easyx图形库 作者：转角梦覃飞絮 #include
