橡胶工艺
工艺流程选段：拉伸强度是表征制品能够抵抗拉伸破坏的极限能力。影响橡胶拉伸强度的主要因素有：大分子链的主价键、分子间力以及高分子链柔性。拉伸强度与橡胶结构的关系：分子间作用力大，如极性和刚性基团等；分子量增大，范德华力增大，链段不易滑动，相当于分子间形成了物理交联点，因此随分子量增大，拉伸强度增高，到一定程度时达到平衡；分子的微观结构，如顺式和反式结构的影响；结晶和取向
工艺流程开始：
1综述
橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。
橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。
2橡胶加工工艺
2.1塑炼工艺
生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使
生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。
生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。
掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。
在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。
开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。
生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。
几种胶的塑炼特性：
天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为
15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。
丁苯橡胶的门尼粘度多在35-60之间，因此，丁苯橡胶也可不用塑炼，但是经过塑炼后可以提高配合机的分散性
顺丁橡胶具有冷流性，缺乏塑炼效果。顺丁胶的门尼粘度较低，可不用塑炼。
氯丁橡胶得塑性大，塑炼前可薄通3-5次，薄通温度在30-40℃。
乙丙橡胶的分子主链是饱和结构，塑炼难以引起分子的裂解，因此要选择门尼粘度低的品种而不用塑炼。
丁腈橡胶可塑度小，韧性大，塑炼时生热大。开炼时要采用低温40℃以下、小辊距、低容量以及分段塑炼，这样可以收到较好的效果。
2.2混炼工艺
混炼是指在炼胶机上将各种配合剂均匀的混到生胶种的过程。混炼的质量是对胶料的进一步加工和成品的质量有着决定性的影响，即使配方很好的胶料，如果混炼不好，也就会出现配合剂分散不均，胶料可塑度过高或过低，易焦烧、喷霜等，使压延、压出、涂胶和硫化等工艺不能正常进行，而且还会导致制品性能下降。
混炼方法通常分为开炼机混炼和密炼机混炼两种。这两种方法都是间歇式混炼，这是目前最广泛的方法。
开炼机的混合过程分为三个阶段，即包辊（加入生胶的软化阶段）、吃粉（加入粉剂的混合阶段）和翻炼（吃粉后使生胶和配合剂均达到均
匀分散的阶段）。
开炼机混胶依胶料种类、用途、性能要求不同，工艺条件也不同。混炼中要注意加胶量、加料顺序、辊距、辊温、混炼时间、辊筒的转速和速比等各种因素。既不能混炼不足，又不能过炼。
密炼机混炼分为三个阶段，即湿润、分散和涅炼、密炼机混炼石在高温加压下进行的。操作方法一般分为一段混炼法和两段混炼法。
一段混炼法是指经密炼机一次完成混炼，然后压片得混炼胶的方法。他适用于全天然橡胶或掺有合成橡胶不超过50%的胶料，在一段混炼操作中，常采用分批逐步加料法，为使胶料不至于剧烈升高，一般采用慢速密炼机，也可以采用双速密炼机，加入硫磺时的温度必须低于100℃。其加料顺序为生胶—小料—补强剂—填充剂—油类软化剂—排料—冷却—加硫磺及超促进剂。
两段混炼法是指两次通过密炼机混炼压片制成混炼胶的方法。这种方法适用于合成橡胶含量超过50%得胶料，可以避免一段混炼法过程中混炼时间长、胶料温度高的缺点。第一阶段混炼与一段混炼法一样，只是不加硫化和活性大的促进剂，一段混炼完后下片冷却，停放一定的时间，然后再进行第二段混炼。混炼均匀后排料到压片机上再加硫化剂，翻炼后下片。分段混炼法每次炼胶时间较短，混炼温度较低，配合剂分散更均匀，胶料质量高。
2.3压延工艺
压延是将混炼胶在压延机上制成胶片或与骨架材料制成胶布半成
品的工艺过程，它包括压片、贴合、压型和纺织物挂胶等作业。
压延工艺的主要设备是压延机，压延机一般由工作辊筒、机架、机座、传动装置、调速和调距装置、辊筒加热和冷却装置、润滑系统和紧急停车装置。压延机的种类很多，工作辊筒有两个、三个、四个不等，排列形式两辊有立式和卧式；三辊有直立式、Γ型和三角形；四辊有Γ型、L型、Z型和S型等多种。按工艺用途来分主要有压片压延机（用于压延胶片或纺织物贴胶，大多数三辊或四辊，各辊塑度不同）、擦胶压延机（用于纺织物的擦胶，三辊，各辊有一定得速比，中辊速度大。借助速比擦入纺织物中）、通用压延机（又称万能压延机，兼有压片和擦胶功能、三辊或四辊，可调速比）、压型压延机、贴合压延机和钢丝压延机。
压延过程一般包括以下工序：混炼胶的预热和供胶；纺织物的导开和干燥（有时还有浸胶）
胶料在四辊或三辊压延机上的压片或在纺织物上挂胶依机压延半
成品的冷却、卷取、截断、放置等。
在进行压延前，需要对胶料和纺织物进行预加工，胶料进入压延机之前，需要先将其在热炼机上翻炼，这一工艺为热炼或称预热，其目的是提高胶料的混炼均匀性，进一步增加可塑性，提高温度，增大可塑性。为了提高胶料和纺织物的粘合性能，保证压延质量，需要对织物进行烘
干，含水率控制在1-2%，含水量低，织物变硬，压延中易损坏，含水量高，粘附力差。
几种常见的橡胶的压延性能天然橡胶热塑形大，收缩率小，压延容易，易粘附热辊，应控制各辊温差，以便胶片顺利转移；丁苯橡胶热塑性小，收缩率大，因此用于压延的胶料要充分塑炼。由于丁苯橡胶对压延的热敏性很显著，压延温度应低于天然橡胶，各辊温差有高到低；氯丁橡胶在75-95℃易粘辊，难于压延，应使用低温法或高温法，压延要迅速冷却，掺有石蜡、硬酯酸可以减少粘辊现象；乙丙橡胶压延性能良好，可以在广泛的温度范围内连续操作，温度过低时胶料收缩性大，易产生气泡；丁腈橡胶热塑性小，收缩性大，在胶料种加入填充剂或软化剂可减少收缩率，当填充剂重量占生胶重量的50%以上时，才能得到表面光滑的胶片，丁腈橡胶粘性小易粘冷辊。
2.4压出工艺
压出工艺是通过压出机机筒筒壁和螺杆件的作用，使胶料达到挤压和初步造型的目的，压出工艺也成为挤出工艺。
压出工艺的主要设备是压出机。
几种橡胶的压出特性：天然橡胶压出速度快，半成品收缩率小。机身温度50-60℃，机头70-80℃，口型80-90℃；丁苯橡胶压出速度慢，压缩变形大，表面粗糙，机身温度50-70℃，机头温度70-80℃，口型温度100-105℃；氯丁橡胶压出前不用充分热炼，机身温度50℃，机
头℃，口型70℃；乙丙橡胶压出速度快、收缩率小，机身温度60-70℃，机头温度80-130℃，口型90-140℃。丁腈橡胶压出性能差，压出时应充分热炼。机身温度50-60℃，机头温度70-80℃。
2.5注射工艺
橡胶注射成型工艺是一种把胶料直接从机筒注入模性硫化的生产
方法。包括喂料、塑化、注射、保压、硫化、出模等几个过程。注射硫化的最大特点是内层和外层得胶料温度比较均匀一致，硫化速度快，可加工大多数模压制品。
橡胶注射成型的设备是橡胶注射成型硫化机。
2.6压铸工艺
压铸法又称为传递模法或移模法。这种方法是将胶料装在压铸机的塞筒内，在加压下降胶料铸入模腔硫化。与注射成型法相似。如骨架油封等用此法生产溢边少，产品质量好。
2.7硫化工艺
早先，天然橡胶的主要用途只是做擦字橡皮；后来才用于制造小橡胶管。直到1823年，英国化学家麦金托什才发明将橡胶溶解在煤焦油中然后涂在布上做成防水布，可以用来制造雨衣和雨靴。但是，这种雨衣和雨靴一到夏天就熔化，一到冬天便变得又硬又脆。为了克服这一缺点，当时许多人都在想办法。美国发明家查理?古德伊尔也在进行橡胶
改性的试验，他把天然橡胶和硫黄放在一起加热，希望能获得一种一年四季在所有温度下都保持干燥且富有弹性的物质。直到1839年2月他才获得成功。一天他把橡胶、硫黄和松节油混溶在一起倒入锅中（硫黄仅是用来染色的），不小心锅中的混合物溅到了灼热的火炉上。令他吃惊的是，混合物落入火中后并未熔化，而是保持原样被烧焦了，炉中残留的未完全烧焦的混合物则富有弹性。他把溅上去的东西从炉子上剥了下来，这才发现他已经制备了他想要的有弹性的橡胶。经过不断改进，他终于在1844年发明了橡胶硫化技术。
在橡胶制品生产过程中，硫化是最后一道加工工序。硫化是胶料在一定条件下，橡胶大分子由线型结构转变为网状结构的交联过程。硫化方法有冷硫化、室温硫化和热硫化三种。大多数橡胶制品采用热硫化。热硫化的设备有硫化罐、平板硫化机等。
2.8其他生产工艺
橡胶制品的生产工艺还有浸渍法、涂刮法、喷涂法、蕉塑法等。
3橡胶配方设计
3.1橡胶的硫化（交联）
交联是橡胶高弹性的基础，其特点是在一个橡胶分子链上仅形成少数几处交联点，因此不会影响橡胶分子链段的运动。
橡胶的硫化体系较多，常见的有：硫黄硫化体系、过氧化物硫化体
系、树脂硫化体系、氧化物硫化体系等
主要适应于二烯类橡胶，其硫化活性点是在双键旁边的α氢原子。
组成：
?硫黄
?活性剂：氧化锌，硬脂酸
?促进剂：噻唑类（DM，M），次磺酰胺类（CZ，NOBS），秋兰姆类（TETD，TMTM，TMTD），胍（D）
图1 硫黄硫化体系的结构特点
表1硫黄硫化体系分类
硫化体系硫黄/促进剂（S/A）比交联键组成性能特点
普通硫黄硫化体系>1 以多硫键为主动态疲劳性能好；老化性能差
半有效硫黄硫化体系（Semi-EV）≈1 以单硫键和双硫键为主老化性能好；压缩永久变形小；无硫化返原
有效硫黄硫化体系（EV）<<1
1 常见的过氧化物有：DCP（二枯基过氧化物）、BPO、DCBP、双2，5
2 助交联剂：抑制聚合难自由基无用的副反应。如TAIC，TAC，HVA-2
3 过氧化物硫化橡胶性能特点：老化性能好，压缩永久变形小，制品透明性好。
表2 过氧化物的交联效率
橡胶品种交联效率原因
NR 1 自由基的活性主要与甲基的超共轭作用有关，同时位阻较大，无法出笼格
BR，SBR 10-50 脱氢的速度为NR的1/3，但活性高，位阻小，能较快地与双键加成，形成交联键和新自由基
NBR >1 腈基影响交联作用
PE，EPDM 1
EPR 0.4
IIR 0
这是含卤素橡胶的主要硫化剂。通常有氧化锌/氧化镁（5/4）、氧化铅或四氧化三铅（10-20，耐水制品）
3.2橡胶的填料
未加填料的橡胶，力学性能和工艺性能均较差，无法使用。?补强性：拉伸强度，撕裂强度，耐磨性
?加工性能
?降低成本
一般来说，粒径越小，强度越高。
表3 常用补强剂及填充剂的粒径范围（mμ）
填料名称缩写料径范围
槽黑23-30
高耐磨炭黑HAF 26-35
半补强炭黑SRF 60-130
气相法白炭黑水合二氧化硅10-25
沉淀法白炭黑10-40
氧化锌ZnO 100-500
轻质碳酸钙CaCO3 1000-3000
超细碳酸钙白艳华25-100
硬质陶土90% < 1000
普通滑石粉TALC 5000-20000
粒子形状及内部结构（吸油值法，DBP）。一般吸油值越大，结构性越强，改善性能越明显。
粒子形状（BET法，CATB法）。比表面积越大，强度越高。
反应性（PH值表示）。如炭黑表面的羧基、白炭黑和普通浅色填料表面的羟基等，酸性填料常影响橡胶的硫化，因此需加入活性剂，消除酸性。
填料表面一般为亲水性的，而聚合物是憎水的，两者相容性较差，必须进行表面处理。
（1）结构：有机化合物，具有不对称的分子结构，由亲水和疏水两部分基团组成。
（2）亲水部分：-OH，-COOH，-NH2，-NO2，-SH
（3）疏水部分：长链式、苯环式或烃类
（1）分类：硅烷，钛酸酯、铝酸酯、高分子偶联剂等
（2）结构特点：亲水部分与表面活性剂相似，但疏水部分能与聚合物形成化学结合或物理缠结。
（3）对性能的影响：低分子偶联剂通常在降低粘度的同时，提高力学性能；高分子偶联剂则在大幅度提高力学性能的同时，增加体系的
粘度，这是由于分子之间作用力增强的缘故。
3.3软化剂和增塑剂
（1）降低体系的粘度，增加流动性，降低硫化橡胶的硬度；
（2）改善粘着性能；
（3）有助于填料的分散；
（4）便于压出和成型。
（1）操作油（软化剂，用量较大）：分子量300-600的烃类或芳香烃类（如机油，链烷烃油，芳香烃油，石蜡油等）
（2）极性的酯类（在非极性橡胶中使用，称为增塑剂，其特点为脆性温度、且用量较少）：低分子酯类（DOP，DBP，DOS）和高分子酯类（己二酸乙二醇酯）
（1）热力学（主要因素）：自由能ΔF=ΔH（热焓）- TΔS（熵变）。一般混合过程中，自由度增加，ΔS>0；ΔH > 0（吸热），尽可能小。
（2）溶度参数：用Hildebrand方程进行判断。
δ1与δ2越接近，ΔH越小。
极性橡胶——极性软化剂；非极性橡胶——非极性软化剂
（3）溶剂化作用（次要因素）：一般认为，橡胶的双键有一定的亲核性，增塑剂酯类有亲电性，通过亲电-亲核作用增加了两者的界面强度，相容性增加，不过这种亲电-亲核作用较弱，因此一般用量不宜过大（5-10phr）。如NR与DBP，NBR与芳烃油的相容性，SBR、BR与NR的差异，
（4）CR的溶剂选择原则
3.4橡胶的防护体系
老化是指一切使橡胶性能劣化的过程。如O2，O3，热，光，疲劳，力，催化剂，化学介质等，为了考察这些影响因素，设计了许多试验方法。
氧弹试验O2
热氧老化试验O2，热
光老化试验光（户外，室内，人造光）
臭氧老化试验O3
疲劳试验力，疲劳
DSC、TG 热氧化，O2，空气；热降解，N2
物理：迁移、隔绝氧的作用
防老剂
化学：无污染型（酚类，1010，1076；硫化二丙酸酯（DLTP，DSTP）；亚磷酸酯，168）；污染型（胺类，RD，D，A）
防护体系对苯二胺类（4010，4010NA）
抗臭氧剂
线形碳氢化合物(粗晶蜡，微晶蜡)
紫外线剂（橡胶不常用、炭黑的作用）
金属离子钝化剂
（1）链引发
E = 0
（2）链增长
E = 4-9kcal/mol
E = 0kcal/mol
E = 30kcal/mol
而金属粒子则催化ROOH的分解。
（3）链终止
3.5配方设计与硫化橡胶物性的关系

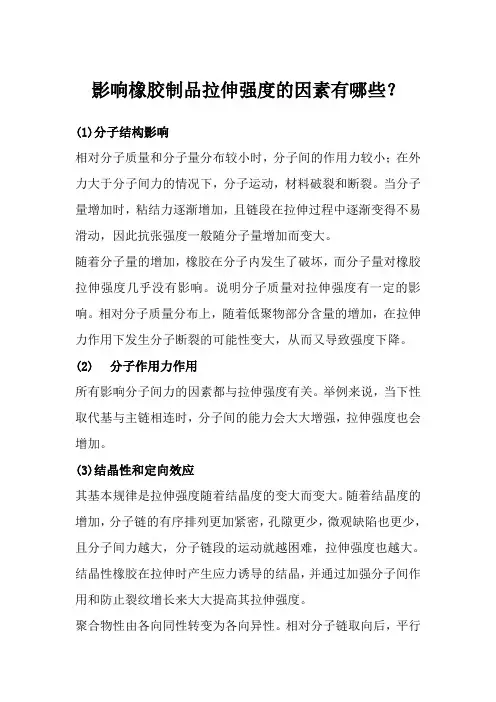

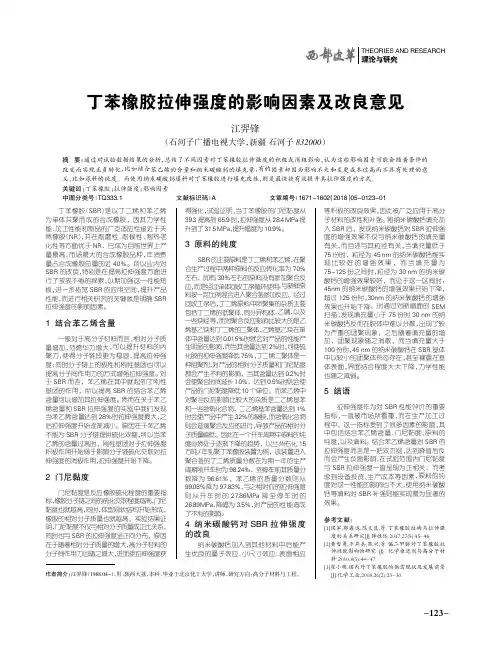

拉伸强度是表征制品能够抵抗拉伸破坏的极限能力。影响橡胶拉伸强度的主要因素有：大分子链的主价键、分子间力以及高分子链柔性。
一拉伸强度与橡胶结构的关系
（1）分子间作用力大，如极性和刚性基团等；
（2）分子量增大，范德华力增大，链段不易滑动，相当于分子间形成了物理交联点，因此随分子量增大，拉伸强度增高，到一定程度时达到平衡；
（3）分子的微观结构，如顺式和反式结构的影响；
（4）结晶和取向
二拉伸强度与硫化体系的关系
（1）交联密度：有一极大值。
（2）交联键类型：随交联键能增加，拉伸强度减小；多硫键具有较高的拉伸强度，因为弱键在应力状态下能起到释放应力的作用，减轻应力集中的程度，使交联网能均匀地承受较大的应力。对于能产生结晶的NR等，交联弱键的早期断裂，还有利于主链的定向结晶。
三拉伸强度与填料的关系
大量的试验表明：粒径越小，比表面积越大，表面活性越大，结构
性越高，补强的效果越好。同时随填料用量增加，有最大值，其大小受橡胶品种和填料类型的影响。
四拉伸强度与软化剂的关系
软化剂的加入会损失拉伸强度，且与软化剂与橡胶的相容性有关。
橡胶的撕裂是由于材料中的裂纹或裂口受力时迅速扩大而导致破坏的现象，一般是沿着分子链数目最小，即阻力最小的途径发展。主要与橡胶应力-应变曲线的形状和粘弹性有关。与橡胶品种、硫化体系、软化剂均有关系。
橡胶材料种类性能表 序 号 橡胶种类主要材料优点劣势适用范围使用温度 1 天然橡胶 （NR）异戊二烯聚合 物 优良的回弹性，拉 伸强度、伸长率、 耐磨性，撕裂和压 缩永久变形性能 不耐油，耐 天候、臭 氧、氧的性 能较差 制作轮胎、减 震零件、缓冲 绳和密封零件 -60～100℃ 2 丁苯橡胶 （SBR）丁二烯与苯乙 烯的共聚物 含10％苯乙烯的 丁苯-10有良好寒 性，含30％苯乙 烯的丁苯-30耐磨 性优良 耐油、耐老 化性能较差 制作轮胎和密 封零件 -60～120℃ 3 丁二烯橡 胶（BR）丁二烯聚合物常用的顺丁二烯橡 胶，耐寒、耐磨及 回弹性能较好 制品不耐 油，不耐老 化 适于制作轮 胎、密封零 件、减震零 件、胶带和胶 管等制品 -70~100℃ 4 氯丁橡胶 （CR）氯丁二烯聚合 物 耐天候，耐臭氧老 化，有自熄性，耐 油性能仅次于丁腈 橡胶，拉伸强度、 伸长率、回弹性优 良，与金属和织物 粘结性很好 制品不耐合 成双酯润滑 油及磷酸酯 液压油 适于制作密封 圈及密封型 材、胶管、涂 层、电线绝缘 层、胶布及配 制胶粘剂等 -35～130℃ 5 丁腈橡胶 （NBR）丁二烯丙烯腈 的共聚物 一般含丙烯腈 18％、26％或 40％，含量愈高， 耐油、耐热、耐磨 性能愈好，但耐寒 性则相反。含羧基 的丁腈橡胶，耐 磨、耐高温、耐油 性能优于丁腈橡胶 制品不耐天 候、不耐臭 氧老化、不 耐磷酸酯液 压油 丁腈橡胶适于 制作各种耐油 密封零件、膜 片、胶管和软 油箱 -55～130℃ 6 乙丙橡胶 （EPM、 EPDM ）乙烯、丙烯的 二元共聚物 （EPM）或乙 烯、丙烯、二 烯类烯烃的三 元共聚 （EPDM） 耐天候、耐臭氧老 化，耐蒸汽、磷酸 酯液压油、酸、碱 以及火箭燃料和氧 化剂，电绝缘性能 优良 品不耐石油 基油类 适于制作磷酸 酯液压油系统 的密封零件、 胶管及飞机、 汽车门窗密封 型材、胶布和 电线绝缘层 -60～150℃ 7 丁基橡胶 （IIR）异丁烯和异戊 二烯的共聚物 耐天候、臭氧老 化，耐磷酸酯液压 油，耐酸、碱、火 箭燃料及氧化剂， 制品不耐石 油基油类 适于制作轮胎 内胎，门窗密 封条，磷酸酯 液压油系统的 -60～150℃
浅谈橡胶的各种物性与密度的关系 前言: 在橡胶制品过程中,一般必须测试的物性实验不外乎有: 拉伸强度 2、撕裂强度 3、定伸应力与硬度 4、耐磨性 5、疲劳与疲劳破坏 6、弹性 7、扯断伸长率。 各种橡胶制品都有它特定的使用性能与工艺配方要求。为了满足它的物性要求需选择最适合的 聚合物与配合剂进行合理的配方设计。首先要了解配方设计与硫化橡胶物理性能的关系。硫化橡 胶的物理性能与配方的设计有密切关系,配方中所选用的材料品种、用量不同都会产生性能上的差 异。 1、拉伸强度:就是制品能够抵抗拉伸破坏的根限能力。 它就是橡胶制品一个重要指标之一。许多橡胶制品的寿命都直接与拉伸强度有关。如输送带的 盖胶、橡胶减震器的持久性都就是随着拉伸强度的增加而提高的。 A:拉伸强度与橡胶的结构有关: 分了量较小时,分子间相互作用的次价健就较小。所以在外力大于分子间作用时、就会产生分子 间的滑动而使材料破坏。反之分子量大、分子间的作用力增大,胶料的内聚力提高,拉伸时链段不易滑动,那么材料的破坏程度就小。凡影响分子间作用力的其它因素均对拉伸强度有影响。如 NR/CR/CSM这些橡胶主链上有结晶性取代基,分子间的价力大大提高,拉伸强度也随着提高。也就 就是这些橡胶自补强性能好的主要原因之一。一般橡胶随着结晶度提高,拉伸强度增大。 B:拉伸强度还跟温度有关: 高温下拉伸强度远远低于室温下的拉伸强度。 C:拉伸强度跟交联密度有关: 随着交联密度的增加,拉伸强度增加,出现最大值后继续增加交联密度,拉伸强度会大幅下降。硫 化橡胶的拉伸强度随着交联键能增加而减小。能产生拉伸结晶的天然橡胶,弱键早期断裂,有利于主健的取向结晶,因此会出现较高的拉伸强度。通过硫化体系,采用硫黄硫化,选择并用促进 剂,DM/M/D也可以提高拉伸强度,(碳黑补强除外,因为碳黑生热作用)。 D:拉伸强度与填充剂的关系:
序号标准号:发布年份标准名称(仅供参考) 1 GB 1683-1981 硫化橡胶恒定形变压缩永久变形的测定方法 2 GB 1686-1985 硫化橡胶伸张时的有效弹性和滞后损失试验方法 3 GB 1689-1982 硫化橡胶耐磨性能的测定(用阿克隆磨耗机) 4 GB 532-1989 硫化橡胶与织物粘合强度的测定 5 GB 5602-1985 硫化橡胶多次压缩试验方法 6 GB 6028-1985 硫化橡胶中聚合物的鉴定裂解气相色谱法 7 GB 7535-1987 硫化橡胶分类分类系统的说明 8 GB/T 11206-1989 硫化橡胶老化表面龟裂试验方法 9 GB/T 11208-1989 硫化橡胶滑动磨耗的测定 10 GB/T 11210-1989 硫化橡胶抗静电和导电制品电阻的测定 11 GB/T 11211-1989 硫化橡胶与金属粘合强度测定方法拉伸法 12 GB/T 1232.1-2000 未硫化橡胶用圆盘剪切粘度计进行测定第1部分:门尼粘度的测定 13 GB/T 12585-2001 硫化橡胶或热塑性橡胶橡胶片材和橡胶涂覆织物挥发性液体透过速率的测定(质量法) 14 GB/T 12829-2006 硫化橡胶或热塑性橡胶小试样(德尔夫特试样)撕裂强度的测定 15 GB/T 12830-1991 硫化橡胶与金属粘合剪切强度测定方法四板法 16 GB/T 12831-1991 硫化橡胶人工气候(氙灯)老化试验方法 17 GB/T 12834-2001 硫化橡胶性能优选等级 18 GB/T 13248-1991 硫化橡胶中锰含量的测定高碘酸钠光度法 19 GB/T 13249-1991 硫化橡胶中橡胶含量的测定管式炉热解法 20 GB/T 13250-1991 硫化橡胶中总硫量的测定过氧化钠熔融法 21 GB/T 13642-1992 硫化橡胶耐臭氧老化试验动态拉伸试验法 22 GB/T 13643-1992 硫化橡胶或热塑性橡胶压缩应力松弛的测定环状试样 23 GB/T 13644-1992 硫化橡胶中镁含量的测定CYDTA滴定法 24 GB/T 13645-1992 硫化橡胶中钙含量的测定EGTA滴定法 25 GB/T 13934-2006 硫化橡胶或热塑性橡胶屈挠龟裂和裂口增长的测定(德墨西亚型) 26 GB/T 13935-1992 硫化橡胶裂口增长的测定 27 GB/T 13936-1992 硫化橡胶与金属粘接拉伸剪切强度测定方法 28 GB/T 13937-1992 分级用硫化橡胶动态性能的测定强迫正弦剪切应变法 29 GB/T 13938-1992 硫化橡胶自然贮存老化试验方法 30 GB/T 13939-1992 硫化橡胶热氧老化试验方法管式仪法 31 GB/T 14834-1993 硫化橡胶与金属粘附性及对金属腐蚀作用的测定 32 GB/T 14835-1993 硫化橡胶在玻璃下耐阳光曝露试验方法 33 GB/T 14836-1993 硫化橡胶灰分的定性分析 34 GB/T 15254-1994 硫化橡胶与金属粘接180°剥离试验 35 GB/T 15255-1994 硫化橡胶人工气候老化(碳弧灯)试验方法 36 GB/T 15256-1994 硫化橡胶低温脆性的测定(多试样法) 37 GB/T 15584-1995 硫化橡胶在屈挠试验中温升和耐疲劳性能的测定第一部分:基本原理 38 GB/T 15905-1995 硫化橡胶湿热老化试验方法 39 GB/T 16585-1996 硫化橡胶人工气候老化(荧光紫外灯)试验方法 40 GB/T 16586-1996 硫化橡胶与钢丝帘线粘合强度的测定 41 GB/T 16589-1996 硫化橡胶分类橡胶材料
橡胶制品十五种常见试验测试项目和标准 1.胶料硫化特性 GB/T 9869—1997橡胶胶料硫化特性的测定（圆盘振荡硫化仪法） GB/T16584—1996橡胶用无转子硫化仪测定硫化特性 ISO 3417:1991橡胶—硫化特性的测定——用摆振式圆盘硫化计 ASTMD2084-2001用振动圆盘硫化计测定橡胶硫化特性的试验方法 ASTM D5289-1995（2001）橡胶性能—使用无转子流变仪测量硫化作用的试验方法 DIN53529-4:1991橡胶—硫化特性的测定——用带转子的硫化计测定交联特性。 2.橡胶拉伸性能 GB/T528—1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 ISO37:2005硫化或热塑性橡胶——拉伸应力应变特性的测定 ASTMD412-1998（2002）硫化橡胶、热塑性弹性材料拉伸强度试验方法 JISK6251:1993硫化橡胶的拉伸试验方法 DIN 53504-1994硫化橡胶的拉伸试验方法。 3.未硫化橡胶门尼粘度 GB/T1232.1—2000未硫化橡胶用圆盘剪切粘度计进行测定—第1部分：门尼粘度的测定 GB/T1233—1992橡胶胶料初期硫化特性的测定—门尼粘度计法 ISO289-1:2005未硫化橡胶——用剪切圆盘型黏度计—第一部分：门尼黏度的测定 ISO289-2-1994未硫化橡胶——用剪切圆盘型黏度计测定—第二部分：预硫化特性的测定ASTMD1646-2004橡胶粘度应力松驰及硫化特性（门尼粘度计）的试验方法 JISK6300-1:2001未硫化橡胶-物理特性-第1部分：用门尼粘度计测定粘度及预硫化时间的方法。 4.压缩永久变形性能 GB/T 7759-1996硫化橡胶、热塑性橡胶在常温、高温和低温下压缩永久变形测定 ISO815:1991硫化橡胶、热塑性橡胶在常温、高温和低温下压缩永久变形测定 ASTM D395-2003橡胶性能的试验方法压缩永久变形 JIS K6262:1997硫化橡胶及热塑性橡胶压缩永久变形试验方法。
第一部分：橡胶基本常识 橡胶是通过提取橡胶树、橡胶草等植物的胶乳，加工后制成的具有弹性、绝缘性、不透水和空气的材料。高弹性的高分子化合物。分为天然橡胶与合成橡胶二种。天然橡胶是从橡胶树、橡胶草等植物中提取胶质后加工制成；合成橡胶则由各种单体经聚合反应而得。橡胶制品广泛应用于工业或生活各方面。橡胶按原料分为天然橡胶和合成橡胶。按形态分为块状生胶、乳胶、液体橡胶和粉末橡胶。乳胶为橡胶的胶体状水分散体；液体橡胶为橡胶的低聚物，未硫化前一般为粘稠的液体；粉末橡胶是将乳胶加工成粉末状，以利配料和加工制作。20世纪60年代开发的热塑性橡胶，无需化学硫化，而采用热塑性塑料的加工方法成形。橡胶按使用又分为通用型和特种型两类。是绝缘体，不容易导电，但如果沾水或不同的温度的话，有可能变成导体。导电是关于物质内部分子或离子的电子的传导容易情况。 一、橡胶制品的用途，不同橡胶制品的优缺点介绍 1、天然橡胶 NR (Natural Rubber) 由橡胶树采集胶乳制成,是异戊二烯的聚合物.具有很好的耐磨性、很高的弹性、扯断强度及伸长率。在空气中易老化,遇热变粘,在矿物油或汽油中易膨胀和溶解,耐碱但不耐强酸。优点：弹性好，耐酸碱。缺点：不耐候，不耐油(可耐植物油) 是制作胶带、胶管、胶鞋的
原料，并适用于制作减震零件、在汽车刹车油、乙醇等带氢氧根的液体中使用的制品。 2、丁苯胶 SBR (Styrene Butadiene Copolymer) 丁二烯与苯乙烯之共聚合物，与天然胶比较，品质均匀，异物少，具有更好耐磨性及耐老化性，但机械强度则较弱，可与天然胶掺合使用。优点:低成本的非抗油性材质,良好的抗水性,硬度70 以下具良好弹力,高硬度时具较差的压缩性。缺点：不建议使用强酸、臭氧、油类、油酯和脂肪及大部份的碳氢化合物之中。广泛用于轮胎业、鞋业、布业及输送带行业等。 3、丁基橡胶 IIR (Butyl Rubber) 为异丁烯与少量异戊二烯聚合而成,因甲基的立体障碍分子的运动比其他聚合物少,故气体透过性较少,对热、日光、臭氧之抵抗性大,电器绝缘性佳；对极性容剂抵抗大,一般使用温度范围为-54-110 ℃。优点：对大部份一般气体具不渗透性,对阳光及臭气具良好的抵抗性可暴露于动物或植物油或是可气化的化学物中。缺点：不建议与石油溶剂，胶煤油和芳氢同时使用用于汽车轮胎的内胎、皮包、橡胶膏纸、窗框橡胶、蒸汽软管、耐热输送带等。4、氢化丁晴胶 HNBR (Hydrogenate Nitrile) 氢化丁晴胶为丁晴胶中经由氢化后去除部份双链，经氢化后其耐温性、耐候性比一般丁晴橡胶提高很多，耐油性与一般丁晴胶相近。一般使用温度范围为 -25~150 ℃。优点：较丁晴胶拥有较佳的抗磨性，具
影响股票价格的主要因素 供求关系 股票市场何以与经济学息息相关, 无疑是其价格的升跌无不由市场力量所推动。简单而言，即股票的价格是由供求关系的拉锯衍生而来，而买卖双方背后的理据，却无不环绕着大家各自对公司未来现金流的看法。基本上来说，股票所能产生的现金流可由公司派发股息时出现，但由于上市公司股票是自由买卖的，因此当投资者沽出股票时，便可得到非股息所带来的现金流，即沽售股票时，所收回的款项, 倘若股票的需求（买方）大于供应（卖方），股价便会水涨船高，反之当股票的供应（卖方）多于需求（买方），股价便会一沉百踩。这个供求关系似是简单无比，但当中又有何许人能够准确预测这供求关系变化而获利呢？ 另外，坊间有不少投资者认为股价越大的公司，其规模就是越大，股价较小的公司，规模就越是细小，我可以在这里跟大家说：“这是错误的！”倘若甲公司发行股票100,000张，每股现值$20，即公司现时的市值为$2,000,000。而乙公司发行股票达400,000张，而每股现值$10，即乙公司的市值则为$4,000,000，可见纵使乙公司的股价较甲公司小，其市值却较甲公司大！ 公司盈利 纵使影响公司股价的因素有芸芸众多，但“公司盈利”的影响因素却是大家不会忘记的。公司可以短期内出现亏损，但绝不可以长期如此，否则定以清盘结终。所有上市公司均有责任定期向公众交代是年的财政状况，因此投资者不难掌握有关公司的盈利状况，作为投资股票的参考。 投资者的情绪 大家可能主观认为只要公司盈利每年趋升，股价定必然会一起上扬，但事实往往是并非如此的，就算一间公司的盈利较往年有超过百分之五十的升幅，公司股价亦都有可能因为市场预期有百分之六十的盈利增长而下挫。反之倘若市场认为公司亏损将会增加百分之八，但当出来的结果是亏损只拓阔百分之五（即每股盈利出现负数），公司股价亦可能会因为业绩较市场预期好而上升。另外，只要市场憧憬公司前景秀丽，能够于将来为股东赚取大额回报，就算当刻公司每股盈利出现严重亏损（譬如上世纪末期的美国科网公司），股价亦有可能因为这一幅又一幅的美丽图像而冲上云霄。总之，影响公司股价的因素并不单单停留于每股盈利的多少，反而较市场预期的多或少，方才是决定公司股价升跌的重要元素。 与此同时，油价、市场气氛、收购合并消息、经济数据、利息去向，以及经济增长等因素，均对公司股价有着举足轻重的影响。 股价变动是可以预算得到吗? 可能上述问题会促使你阅读以下文章，对吗？事实上，不单阁下对这个问题充满好奇，不少投资人，句括经济学者以及投资专家对此更是左思右想，然而问题的答案却仍然是个谜。尽管如此，有不少研究指
实验九撕裂强度 (Determination of tear strength) 一、实验目的 1、了解撕裂试样种类，掌握撕裂试样的制备 2、熟悉测试撕裂强度的设备及其工作原理 3、掌握实验结果的分析 4、掌握影响撕裂强度的因素 二、试样种类及形状 按试样形状分类，撕裂试验的试样主要有以下几种。 1、直角型 直角型试样的形状和尺寸如图9-1所示。 图9-1 直角型试样（GB530-81）（单位：mm） 2、圆弧型 此类试样又称为新月型或腰型。国家标准试验方法中，过去称为延续型。其形状和尺寸如图9-2所示。 图9-2 圆弧型试样（GB529-81）（单位：mm） 3、裤型 试样的形状和尺寸如图9-3所示。它是一种带有割口的试样。该试样在试验机上的夹持情况如图9-4所示。
该试样的特点是其撕裂强度对割口长度不敏感。因此，试验结果的重复性好。它还便于进行撕裂能的计算，为撕裂能的理论分析提供较理想的方法。 4、德耳夫特（Delft ）型 该试样的形状和尺寸如图9-5所示。 此种试样内，切有一个狭长的切口，是一种比较容易从成品上裁取的小尺寸试样。在国际标准ISO816中，采用了此种试样。 图6-5 德耳夫特型试样（ISO 816） (单位：mm) 直角型撕裂试验，由于试验不需事先割口，故测试的人为影响因素少，本试验选用此法。 三、试样的制备 国家标准GB 529和GB 530对试样的裁取和圆弧型试样割口方法均有规定。 1、试样的裁取 圆弧型和直角型试样均用裁刀裁取。裁刀刃口应保持锋利，不应出现缺口或卷刃等现象。用裁片机裁取试样时，可先用水或中性肥皂溶液润滑刀的刃口，以便于裁切。在裁切过程中，为了防止裁刀刃口与裁片机的金属底板相撞而受到损坏，在试样的下面应垫有合适的软质材料。裁取试样时，裁刀撕裂角等分线的方向应与胶料压延、压出方向一致，即试样的长度方向应与压延、压出方向垂直。这是因为，橡胶材料产生裂口后，撕裂扩展的方向常是沿着与压延、压出平行的方向进行的。 2、试样割口方法 试样在拉伸过程中，为了使应力集中于一点，以便迅速地从此产生裂口，使撕裂从该裂口扩展，可于试样的某一部位进行割口。 图9-3 裤型试样（BS 903/A3-1982） (单位：mm) 图9-4 裤型试样在试验机上的位置
橡胶耐疲劳性能影响因素 就橡胶材料而言，疲劳寿命是指橡胶材料在重复变形的过程中，当其承受的局部变形应力超过橡胶的延伸率或应力极限时，疲劳过程开始，以至于最后达到破坏。这种疲劳破坏的开始点是由于橡胶表面或内部的不均匀性所造成的。 橡胶材料的破坏主要是由于其内部的缺陷或微裂纹引发的裂纹不断传播和扩展而导致的。按照分子运动论的观点，橡胶材料的动态疲劳破坏归因于材料本身分子链上化学键的断裂，即试样在受到周期应力一应变作用过程中，应力不断地集中于化学键能比较弱的部位而产生微裂纹，继而发展成为裂纹并随着时间的推移而逐步扩展开来。裂纹发展是一个随着时间而发展，涉及到橡胶材料的分子链连续断裂的粘弹性非平衡动态变化过程。这一微观发展过程在宏观上的表现是，橡胶材料在动态应力一应变的疲劳过程中，裂纹穿过试样不断扩展，直到断裂以及产生与之所伴随的热效应。 橡胶材料的动态疲劳过程一般可以分为三个阶段：第一阶段是应力剧烈变化，出现橡胶材料在应力作用下变软的现象；第二阶段是应力缓慢变化，橡胶材料表面或内部产生微裂纹，经常称之为破坏核；第三阶段是微裂纹发展成为裂纹并连续不断地扩展开，直到橡胶材料完全出现断裂破坏现象，最后这一阶段是橡胶材料疲劳破坏的最重要的阶段。 使用炭黑填充的天然橡胶硫化胶在一定负荷下多次拉伸变形时，橡胶的物理机械性能在疲劳过程中，拉伸强度先是逐步上升的，经过一个极大值后再开始下降，而撕裂强度、动态弹性模量和力学损耗因子的变化则相反。在疲劳过程中，胶料的拉伸强度几乎保持不变。300％定伸应力的疲劳开始阶段明显增大，然后增大趋于缓慢；扯断伸长率则随疲劳周期的变化而下降，在高应变疲劳条件下，具有拉伸结晶性的橡胶抗疲劳破坏性能较好。未使用补强剂补强的橡胶材料，其破坏形态一般表现为塑性破坏，而使用炭黑或其它活性填料作补强剂的橡胶材料则表现为脆性破坏，且随着各种防老剂的加入，其破坏形态由脆性破坏逐步向准塑性破坏形态转变。 天然橡胶在受到一定频率的应力作用的条件下，由于分子链的内摩擦而生热是其动态疲劳破坏的另外一种因素。当疲劳生热的温度低于120℃时，天然橡胶制品内部将发生化学交联键的结构变化，主要是发生交联键及链段的热裂解反应，首先是多硫交联键减少，而单、双键逐渐增加。总的表现是交联键的密度在增加，宏观的表现为胶料的硬度和定伸应力增加。由于胶料内部发生了以上微观结构的变化，从而进一步造成产品内部的生热继
1.胶料硫化特性 GB/T 9869—1997橡胶胶料硫化特性的测定（圆盘振荡硫化仪法） GB/T 16584—1996橡胶用无转子硫化仪测定硫化特性 ISO 3417:1991橡胶—硫化特性的测定——用摆振式圆盘硫化计 ASTM D2084-2001用振动圆盘硫化计测定橡胶硫化特性的试验方法 2 3. GB/T528—1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 ISO37:2005硫化或热塑性橡胶——拉伸应力应变特性的测定 ASTMD412-1998（2002）硫化橡胶、热塑性弹性材料拉伸强度试验方法JIS K6251:1993硫化橡胶的拉伸试验方法
DIN 53504-1994硫化橡胶的拉伸试验方法 4.橡胶撕裂性能 GB/T 529—1999硫化橡胶或热塑性橡胶撕裂强度的测定（裤形、直角形和新月形试样）ISO 34-1:2004硫化或热塑性橡胶—撕裂强度的测定-第一部分：裤形、直角形和新月形试片 5. （10— 6.压缩永久变形性能 GB/T 7759—1996硫化橡胶、热塑性橡胶在常温、高温和低温下压缩永久变形测定 ISO 815:1991硫化橡胶、热塑性橡胶在常温、高温和低温下压缩永久变形测定
ASTM D395-2003橡胶性能的试验方法压缩永久变形 JIS K6262:1997硫化橡胶及热塑性橡胶压缩永久变形试验方法 7.橡胶的回弹性 GB/T 1681—1991硫化橡胶回弹性的测定 8. ASTM D 746-2004用冲击法测定塑料及弹性材料的脆化温度的试验方法ASTM D 2137-2005弹性材料脆化温度的试验方法 JIS K 6261-1997硫化橡胶及热塑性橡胶的低温试验方法 9.橡胶热空气老化性能
定价策略 一、影响定价的基本因素 （一）商品价值与商品成本因素 1、商品价值 社会必要劳动消耗是由生产资料消耗价值（C）、活劳动消耗的补偿价值（V）、剩余产品价值（M）所组成 2、商品成本 商品的成本因素主要包括生产成本、销售成本、储运成本和机会成本 （二）商品市场因素 1、商品市场供求状况 （1）供求与价格的双向影响 (2)需求价格弹性 2、商品市场竞争状况 （1）完全竞争对价格的影响 如果出现了完全竞争，企业可以采取随行就市的营销价格策略。 （2）完全垄断对价格的影响 （3）不完全竞争对价格的影响 （三）国家政策因素 1、企业定价的范畴
(1)国家指导性定价：浮动定价、比率控制定价、行业定价 (2)市场调节定价：协议定价、企业议价 2、商品差价与商品比价因素 (1)商品差价因素：地区差价，季节差价，质量差价，平议差价，用途差价 (2) 商品比价因素：制成品与投入要素比价、替代品比价、连带品比价 （四）消费者行为与心理因素 １、冲动和情感型 ２、理智和经济型 ３、习惯型 二、定价方法 （一）企业定价的目标 1）获取利润目标 以利润为定价目标有三种具体形式：预期收益、最大利润和合理利润 2）占有市场目标。 （二）企业定价的程序 1、确定营销价格目标 2、估算市场销售潜量 市场销售量大小的估算方法如下
1）了解市场预期价格 2）估算不同价格下的销售量 3、分析竞争对手反应 4、预计市场占有率 5、考虑企业经营活动的有关计划 6、选择定价方法 （三）企业定价的主要方法 1、成本导向定价法 （1）完全成本导向定价法（2）边际成本导向定价法（3）目标成本导向定价法 2、需求导向定价法 3、竞争导向定价法 4、随行就市定价 5、密封投票定价法 三、定价策略 一）新产品定价策略 1、取脂价策略 2、渗透定价策略 3、满意价格策略 （二）差别定价策略 1、顾客差别定价
决定橡胶密封能力的几个因素 赵志正 (中橡集团西北橡胶塑料研究设计院712023)编译 分析研究了各种因素(石油、海水、胺、甲醇、H2S等腐蚀性介质以及挤出、爆破压降)对在近海区域开采石油和天然气时使用的丁睛橡胶、氢化丁睛橡胶、氟橡胶、全氟弹性体、四氟乙烯与丙烯共聚物为基础的橡胶密封件的影响。 关键词: 橡胶密封件,密封能力,近海开采,石油,天然气,腐蚀性介质 橡胶制品经常在近海区域开采石油和天然气时使用。橡胶之所以能作为密封件材料使用,主要是因为它在宽阔的范围内具有补偿金属结构件公差的能力。与其它材料(热塑性塑料、金属)相比,橡胶更能保证良好的密封性。 作为密封材料橡胶优于金属,它在小的应力作用下能产生大的变形。因此,通过橡胶密封件的形变就能补偿公差,不需要大的接触应力,在装配密封件时可能有相对较大的压缩变形(10%～30%)和较大的拉伸变形(50～100%)。 与塑料不同,橡胶密封件有能力补偿轴心差和振动,橡胶材料的蠕变性较小。与塑料和金属不同还在于它的可压缩性较小。有可能在不发生体积变化的情况下,保证外来压力的分布,如同在液体中所发生的那样。 在海底使用的设备中采用的橡胶制品,在整个使用期内应该具有合格的工作性能力,这是因为其更换非常麻烦且费用也很高。 勘探和开采石油及天然气的条件对橡胶来说是极为苛刻的使用条件。橡胶一般应当具备耐压差、耐高、低温、耐液态烃、化学活性物质和酸性瓦斯(H2S)的性能。 作为密封材料,橡胶的不足之处是:(1)工作温度范围较窄(取决于橡胶的种类);(2)有限的耐腐蚀性介质性能;(3)耐压力爆破作用有限(取决于橡胶种类和使用条件);(4)硬度相对较低,这会使橡胶被挤入小的间隙(密封用)中,会引起密封件损坏、密封失败并造成材料损失。 密封失效的类型 在分析密封件特有的工作能力之前,必须更深入地分析可能发生的密封失效的类型。 从广义上说,由于性能降低(如刚性变化、溶胀、挤入间隙中、收缩、裂纹增长或瞬间破坏),橡胶密封件就丧失了工作能力。高温作用能加快密封件失效并能引起由于橡胶材料与金属之间的温度系数之差异带来的问题。在低温下高弹性可能丧失,密封件尺寸缩小,其结果也造成密封能力下降。挤到间隙中也能引起密封能力逐渐降低,但是这都是与装配有关,而非环境作用造成的结果。爆破压降引起的破损在任何突发性温度或压力变化的情况下都有可能出现。 这些因素中的每一种都会造成密封件接触应力减小或完全丧失。可以认为,除突发性破坏的情况之外,这些因素都会对应力松弛过程产生综合作用。可见应力松弛是集一整套复杂过程之大成,并非是单独丧失工作能力的类型之一。归根到底,在密封材料未发生物理性破坏时,这是决定各种情况下发生泄漏的因素。 在下列众多可以用来制造密封件的橡胶中,对以丁睛橡胶(NBR)、氢化丁睛橡胶(HN-BR)、氟橡胶(FKM)、全氟弹性体(PFKM)、四氟乙烯与丙烯共聚物(TFEP)为基础的橡胶进行研究。除TFEP外,所有这些橡胶材料都是在实验条件下制备的。都是含已知配合剂的标准胶料。选定所研究的各胶料组分使其硬度大约达到80度;不采取提高或协调某些性能的措施。(尽管现在已有性能优异的工业化生产和橡胶)。 高温和低温作用 橡胶密封件在高温下使用时涉及到许多问题。温度升高时,橡胶材料的刚度会大大减小。这就会使橡胶制品的可靠性降低,就是说容易
影响股票价格的主要因素有哪些: 供求关系 股票市场何以与经济学息息相关,无疑是其价格的升跌无不由市场力量所推动。简单而言，即股票的价格是由供求关系的拉锯衍生而来，而买卖双方背后的理据，却无不环绕着大家各自对公司未来现金流的看法。基本上来说，股票所能产生的现金流可由公司派发股息时出现，但由于上市公司股票是自由买卖的，因此当投资者沽出股票时，便可得到非股息所带来的现金流，即沽售股票时，所收回的款项,倘若股票的需求（买方）大于供应（卖方），股价便会水涨船高，反之当股票的供应（卖方）多于需求（买方），股价便会一沉百踩。这个供求关系似是简单无比，但当中又有何许人能够准确预测这供求关系变化而获利呢？ 另外，坊间有不少投资者认为股价越大的公司，其规模就是越大，股价较小的公司，规模就越是细小，我可以在这里跟大家说：“这是错误的！”倘若甲公司发行股票100,000张，每股现值$20，即公司现时的市值为$2,000,000。而乙公司发行股票达400,000张，而每股现值$10，即乙公司的市值则为$4,000,000，可见纵使乙公司的股价较甲公司小，其市值却较甲公司大！ 公司盈利 纵使影响公司股价的因素有芸芸众多，但“公司盈利”的影响因素却是大家不会忘记的。公司可以短期内出现亏损，但绝不可以长期如此，否则定以清盘结终。所有上市公司均有责任定期向公众交代是年的财政状况，因此投资者不难掌握有关公司的盈利状况，作为投资股票的参考。 投资者的情绪 大家可能主观认为只要公司盈利每年趋升，股价定必然会一起上扬，但事实往往是并非如此的，就算一间公司的盈利较往年有超过百分之五十的升幅，公司股价亦都有可能因为市场预期有百分之六十的盈利增长而下挫。反之倘若市场认为公司亏损将会增加百分之八，但当出来的结果是亏损只拓阔百分之五（即每股盈利出现负数），公司股价亦可能会因为业绩较市场预期好而上升。另外，只要市场憧憬公司前景秀丽，能够于将来为股东赚取大额回报，就算当刻公司每股盈利出现严重亏损（譬如上世纪末期的美国科网公司），股价亦有可能因为这一幅又一幅的美丽图像而冲上云霄。总之，影响公司股价的因素并不单单停留于每股盈利的多少，反而较市场预期的多或少，方才是决定公司股价升跌的重要元素。
DIN 53 507合成橡胶撕裂强度的测定 1983.3 橡胶和弹性体实验 合成橡胶撕裂强度的测定 裤型试片 德标 53 507 因其为国际标准化组织（ISO）颁布的现行标准惯例，逗号一直作为十进制标记。 与国际标准化组织颁布的国际标准ISO34-1979的关系，见附注。 单位为毫米 1．应用目的和范围 撕裂强度W，依据本标准，用于测量弹性体敏感度关于切割口撕裂扩展。 撕裂扩展实验的结果在很大程度上取决于特殊实验条件下所采用的实验方法，特别是试片的形状（如，依据本标准的裤型试片，如DIN53 515所述的带槽口的格雷夫斯角试片）。在实验室中使用不同测试方法所测量的系列质量之间不必要互相符合。同样，该系列相互关系并不总是符合于本惯例。 另外，弹性体的撕裂强度还取决于温度、实验速度和砑光或喷淋方向。因此最好既在高温条件下，又在低温条件下进行该实验。 2．概念 撕裂强度是指特定形状和大小的带有规定切割口的试片抗撕裂扩展所需的力的商数，作用力垂直于切割平面（充分地）和试片厚度。 3．方法的选用 测定弹性体撕裂强度的方法选用（A） 测试 DIN 53 – 507 – A 4．试片 4.1 取样 如可能，试片应按这样方法获取，即撕裂强度可在互成90o的两个方向上测定。试片获取的方向应加以标明以便对砑光效应和喷淋作用进行可能的估算。 4.2 试片的形状和尺寸
试片的厚度H应为 试片A （2.0 ± 0.2） 毫米 试片B （6.3 ± 0.3） 毫米 对每块试片厚度的测定应至少取三点以接触面压（20±3）千帕斯卡进行测量。试片厚度应为三个所测数值的平均值。所测最大数值和最小数值之间的差异不得超过0.2毫米（试片A）或0.4毫米（试片B）（见 DIN 53 534）。 试片的长度L 应约为100毫米（见图1） 图1 试片 4.3 试片的准备 试片应符合DIN 53 502 的规定从试样或成品上切取。 沿试片窄边中间部位作一个（40±5）毫米深的纵向切口，该切口结尾部分应用刀片或锋利刀具完成。 4.4 试片的预处理 测试应在硫化后16小时以上，4周内进行。对于成品部分，在任何情况下，硫化后和开始测试之间的时间间隔不得超过3个月。如果未知材料的生产日期，测试应在收货后两个月内进行。试片在任何储存时期内应尽可能避免光线的照射。切割前试片应根据 DIN 53 500 在摄氏23度下至少放置3个小时。如果试片切割后不能立即进行测试，则试片应在前述条件下存放。切割和试片测试之间的时间间隔不得超过24小时。 如果试片的预处理涉及抛光，则抛光和测试之间的间隔不得超过72小时。 如果测试开始前试片已经开始老化，则应在其老化后进行切割。 4.5 试片的数量 至少应对5块试片进行测试，如果必要，应按分条款4.1所指的每个方向取5块试片。 5．测试设备 所用的测试设备应为DIN 51 221第三部分规定的带记录装置和夹钳的拉伸测试机。 力量指示必须为DIN 51 221 第一部分所规定的第一级。测试设备应配有短程低惯性测力计。带有倾斜摆锤测力计的测试设备的适用性较差。 如果测试将在高温或低温下进行，则应准备一个调理室以便装入试片和夹钳，调理室可在±2o C的范围内保持规定的温度，整个测试过程应在该温度下进行。 应通过定位于试片附近的测试感应器监测调理室的温度。
举例说明影响产品定价的主要因素 以年轻人比较喜欢的一个服装品牌——欧时力为例，分析我对于影响其旗下服装的产品定价的主要因素。 内部因素： 1.成本 服装店在制定服装的价格时，应以成本作为其下限，服装店在制定价格时应主要考虑固定成本和可变成本这两个因素。据我的感觉欧时力和其他女装品牌相比，质量和服装面料都比较舒适，所以其成本价格相对较高。 2.市场营销目标： 其企业的营销目标很清楚，其眼界不仅仅止于生存，更在于市场份额的领导和产品质量的引导，因为实力所在，所以不会轻易降价。 外部因素： 1．市场需求 需求规律反映了商品需求量变化与商品价格变化之间的一般关系，是店铺决定自己的市场行为特别是特定价格时，所必须考虑的一个重要因素。 （1）市场需求状况常常是店铺制定商品价格时的主要参考因素。比如，在10月末十一月初这个季节，市场上呢子大衣的需求量增加较多，适当地提价可以获得较多的利润，这也是这个期间多数地带的欧时力没有丝毫折扣的主要原因。 (2)购买频率。对于购买频率高的服装，一般采用薄利多销的低价格策略，反之，对于高档耐用型、购买频率低的服装，其利润率应高一些，采取高价格策略。大衣这类可能几年之内再次购买的可能性相对较小的服装，高价策略更普遍。 (3)服装的品质。一些以新、名、优等特征来满足人们心理需要的服装，价格需要适当高一些，否则，可能失去购买的动力。 2.竞争状况 服装店定价的自由程度会随市场的竞争状况即客观环境的不同而有所不同。当寡头垄断存在时，便存在操纵价格。而一旦其中有一个企业率先有降价趋势，其他竞争者便开始相应找各种办法。最近西单的汉光商场疯狂降价，欧时力类似的歌莉娅，basic house，ROEM，等相继降价，加入到满100减50的潮流中来，这便是为了个其他竞争便纷纷薄利多销的典例。此外我也注意到，作为一个理科生，我本身对于数字很敏感，我也在想为何最近都是是满100减50，而不是直接5折呢？其实也很容易计算出来，一旦价格的十位个位是98,99，之类，就可以不用减50元，而如果直接5折，那么势必又要减少40多元的进账。
编号：D 624-00 (2007年重申批准) 常规硫化橡胶和热塑合成橡胶撕裂强度的标准测试方法1 此项标准在固定编号B 117下发布，紧随编号的数字表示标准采纳的年度，如果是修正，数字表示最后一次修正的年度。在括号内的数字表示最后一次重申批准的年度。上标ε表示自最后一次修正或重申批准以来的编辑改动。 此项标准已被批准供美国国防部下属机构使用。 1.范围 1.1 此测试方法描述了测定常规硫化橡胶和热塑合成橡胶撕裂强度的程序。 1.2以国际单位（SI）为单位的数值应被认为是标准。在括号内的数值起参照作用。 1.3此项标准不包括与其应用有关的所有的安全隐患。此项标准的使用者有责任在使用前建立合适的安全健康规范以及决定法规限制是否适用 2 参考文件 2.1 ASTM标准：2 D 412硫化橡胶和热塑合成橡胶的拉伸试验方法 D 1349橡胶规范---测试的标准温度 D 3182 混合标准化合物及制备标准硫化橡胶薄片用橡胶材料、设备及工序的标准实施规程 D 3183 橡胶实施规范---从橡胶制品中制备试验目的用试片 D 3676 橡胶的标准规程----尺寸测量 D 4483 评定橡胶和炭黑制造工业试验方法标准的精度的实施规程 2.2 ISO标准： ISO/34硫化橡胶----.撕裂强度的测定（裤型,角形和新月形试片）3 ------------------------------ 1此测试方法属于ASTM D 11橡胶委员会的工作范围，是其下属D11.10物理测试子委员会的直接责任。 目前的版本在2007.11.01批准，2008.01出版。原始的版本在1941年批准。上一个版本在2000年批准，编号为D 624-00ε1. 2如需参照ASTM 标准，访问ASTM网站https://www.doczj.com/doc/3414123214.html,，或联系ASTM客户服务Service@https://www.doczj.com/doc/3414123214.html,. 如需要《ASTM标准年鉴》的内容信息，浏览ASTM网站的标准索引页。 3 术语 3.1 橡胶的撕裂是机械破裂过程，在由割裂，缺陷或局部变形造成的受力集中处开始和扩散。下列定义解释了使用本标准所需的测量撕裂强度的不同方法。 3.2 此项标准特有的术语解释： 3.2.1 类型A撕裂强度----要使类型A试件（带割口新月形试件）上的割口扩大所需的最大撕裂力除以试件厚度。 3.2.2类型B撕裂强度----要使类型B试件（带割口突出端试件）上的割口扩大所需的最大撕裂力除以试件厚度。 3.2.3类型C撕裂强度----要使类型C试件（直角试件）上的割口扩大所需的最大撕裂力除以试件厚度。
橡胶工艺 工艺流程选段：拉伸强度是表征制品能够抵抗拉伸破坏的极限能力。影响橡胶拉伸强度的主要因素有：大分子链的主价键、分子间力以及高分子链柔性。拉伸强度与橡胶结构的关系：分子间作用力大，如极性和刚性基团等；分子量增大，范德华力增大，链段不易滑动，相当于分子间形成了物理交联点，因此随分子量增大，拉伸强度增高，到一定程度时达到平衡；分子的微观结构，如顺式和反式结构的影响；结晶和取向 工艺流程开始： 1综述 橡胶制品的主要原料是生胶、各种配合剂、以及作为骨架材料的纤维和金属材料，橡胶制品的基本生产工艺过程包括塑炼、混炼、压延、压出、成型、硫化6个基本工序。 橡胶的加工工艺过程主要是解决塑性和弹性矛盾的过程，通过各种加工手段，使得弹性的橡胶变成具有塑性的塑炼胶，在加入各种配合剂制成半成品，然后通过硫化是具有塑性的半成品又变成弹性高、物理机械性能好的橡胶制品。 2橡胶加工工艺 2.1塑炼工艺 生胶塑炼是通过机械应力、热、氧或加入某些化学试剂等方法，使
生胶由强韧的弹性状态转变为柔软、便于加工的塑性状态的过程。 生胶塑炼的目的是降低它的弹性，增加可塑性，并获得适当的流动性，以满足混炼、亚衍、压出、成型、硫化以及胶浆制造、海绵胶制造等各种加工工艺过程的要求。 掌握好适当的塑炼可塑度，对橡胶制品的加工和成品质量是至关重要的。在满足加工工艺要求的前提下应尽可能降低可塑度。随着恒粘度橡胶、低粘度橡胶的出现，有的橡胶已经不需要塑炼而直接进行混炼。 在橡胶工业中，最常用的塑炼方法有机械塑炼法和化学塑炼法。机械塑炼法所用的主要设备是开放式炼胶机、密闭式炼胶机和螺杆塑炼机。化学塑炼法是在机械塑炼过程中加入化学药品来提高塑炼效果的方法。 开炼机塑炼时温度一般在80℃以下，属于低温机械混炼方法。密炼机和螺杆混炼机的排胶温度在120℃以上，甚至高达160-180℃，属于高温机械混炼。 生胶在混炼之前需要预先经过烘胶、切胶、选胶和破胶等处理才能塑炼。 几种胶的塑炼特性： 天然橡胶用开炼机塑炼时，辊筒温度为30-40℃，时间约为 15-20min；采用密炼机塑炼当温度达到120℃以上时，时间约为3-5min。
橡胶件验收技术标准 1、范围 本标准规定了摩托车和轻便摩托车用橡胶件的技术要求、试验方法和检测频次。 本标准适用于本公司用橡胶件的验收。 2、引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。凡是注日期的引用标准其随后所有的修改单(不包括勘误的内容)或修订版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些标准的最新版本。凡不注日期的引用标准，其最新版本适用本标准。 GB/T1690-1992 硫化橡胶耐液体性试验方法 GB/T531-1999 橡胶袖珍硬度计压入硬度试验方法 GB/T1689-1998 硫化橡胶耐磨性能的规定（用阿可龙磨耗法） GB/T528-1998 硫化橡胶或热塑性橡胶拉伸应力变性能的测定 GB/T529-1999 硫化橡胶或热塑性橡胶撕裂强度的测定 GB/T1682-1994 硫化橡胶低温脆性的测定 GB/T3512-2001 硫化橡胶和热塑性橡胶热空气加速老化和耐热试验 GB/T6031-1998 硫化橡胶和热塑性橡胶硬度的测定 GB/T7758-2002 硫化橡胶低温性能的规定温度回缩性（TR试验） 3、技术要求 3.1外观 成型的制品表面应整洁，无飞过，毛剌等，且不允许有杂质。 3.2尺寸 摩托车用橡胶件必须按规定程序批准的产品设计图纸和各相关的国家标准制造。 3.3材料 橡胶件材料必须符合产品图样或技术文件的要求。 3.4 耐汽油性 在40O C的环境温度下，放在汽油中浸泡48h后，其本积变化率应小于10%，硬度变化为-25RHD以内，拉断强度变化率应在-35%以内，拉伸变化率在-20%以内。 3.5耐润滑油性 在70O C的环境温度下，放在润滑油中浸泡72h后，其体积变化率在-10%~+15%之间，硬度变化为-5~+10RHD之间，拉断强度变化率应在10%以内，伸长变化率在-30%以内。 3.6 硬度 橡胶件硬度应符合产品图纸或技术文件的要求。附录A列出常用橡胶件的材质及硬度值，仅作为一般批产件验收参考，如有特殊要求时，请以经双方确认的技术要求执行。 3.7耐老化性能 摩托车用橡胶件必须具有一定的耐老化性。橡胶件在70O C温度试验下，经72h热空气老化试验后，其硬度变化不超过±15%IRHD，拉伸强度变化率不超过±30%，拉断伸长率变化不超过-50%。 3.8 耐温性能 3.8.1低温试验后试样敲击无破现象。 3.8.2高温试验后试样弹性良好，弯折无龟裂现象。； 4、试验方法 4.1外观检查 外观用目测和手感法检验。 4.2尺寸检查 橡胶件的尺寸检查用游标卡尺进行检验或对照样品进行。 4.3耐汽油性试验 在40O C的环境温度下，将试样放入90#汽油中浸泡48h后从试验液体中取出。对样品1用滤纸擦去试样表面上的液体，30s后迅速放入培养皿中，放置30min,并在30s内测量其体积值。对样品2、样品3在绝对大气压约20KPa、温

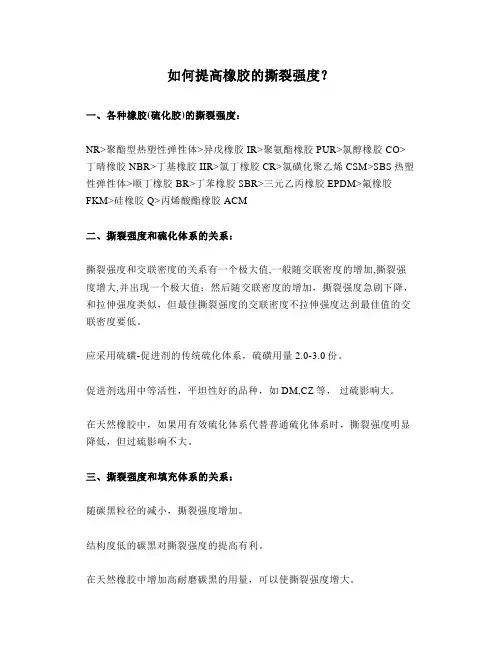

配方设计与硫化胶撕裂强度的关系 撕裂强度是由于材料中的裂纹或裂口受力时迅速扩大开裂而导致破坏的现象。 各种橡胶(硫化胶)的撕裂强度： 天然橡胶NR>聚酯型热塑性弹性体>异戊橡胶IR>聚氨酯橡胶PUR>氯醇橡胶CO>丁晴橡胶NBR>丁基橡胶IIR>氯丁橡胶CR>氯磺化聚乙烯CSM>SBS热塑性弹性体>顺丁橡胶BR>丁苯橡胶SBR>三元乙丙橡胶EPDM>氟橡胶FKM>硅橡胶Q>丙烯酸酯橡胶ACM。 撕裂强度和硫化体系的关系： 撕裂强度和交联密度的关系有一个极大值，一般随交联密度的增加，撕裂强度增大，并出现一个极大值;然后随交联密度的增加，撕裂强度急剧下降。和拉伸强度类似，但最佳撕裂强度的交联密度不拉伸强度达到最佳值的交联密度要低。应采用硫磺-促进剂的传统硫化体系，硫磺用 量2。0-3。0份。 促进剂选用中等活性，平坦性好的品种，如DM，CZ等；过硫影响大。 在天然橡胶中，如果用有效硫化体系代替普通硫化体系时，撕裂强度明显降低。但过硫影响 不大。 撕裂强度和填充体系的关系： 随碳黑粒径的减小，撕裂强度增加。 结构度低的碳黑对撕裂强度的提高有利。 在天然橡胶中增加高耐磨碳黑的用量，可以使撕裂强度增大。 在丁苯橡胶中增加高耐磨碳黑的用量（60-70份），出现最大值，然后逐渐下降。 一般合成橡胶特别是丁基橡胶，使用碳黑补强时，都可以明显的提高撕裂强度。 使用各向同性的补强填充剂，如碳黑，白碳黑，白艳华，立德粉和氧化锌等，可以获得较高 的撕裂强度。
而使用各向异性的补强填充剂，如陶土，碳酸镁等则不能获得较高的撕裂强度。 某些偶联剂改性的无机填料，如用羧化聚丁二烯CPB改性的碳酸钙，氢氧化铝，也能提高丁苯 橡胶的撕裂强度。 软化体系对撕裂强度的影响通常加入软化剂会使硫化胶的撕裂强度降低，尤其是石蜡油对丁苯橡胶硫化胶的撕裂强度极为不利。而芳氢油则可以保证丁苯橡胶硫化胶的撕裂强度。 采用石油系软化剂作为丁晴橡胶和氯丁橡胶的软化剂时，应使用芳氢含量高于50-60%的高 芳氢油，而不能使用石蜡
