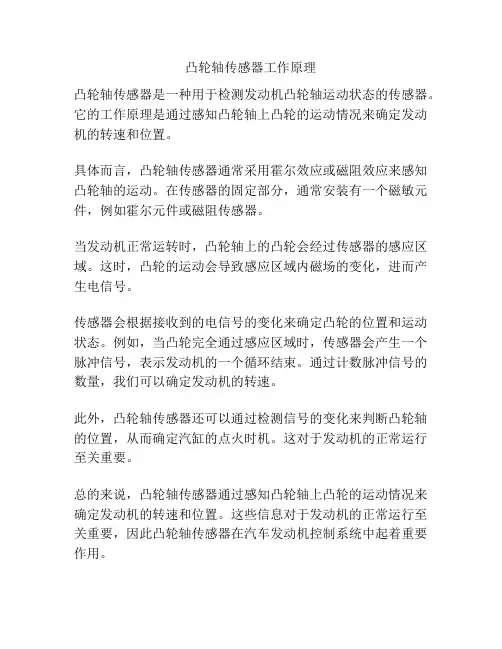

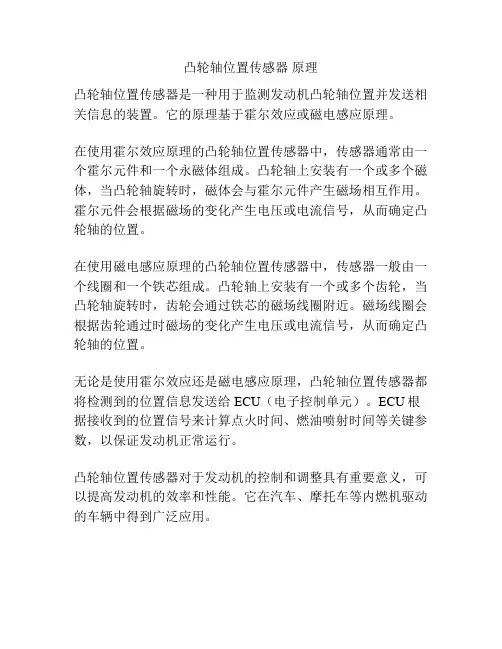

凸轮轴位置传感器工作原理

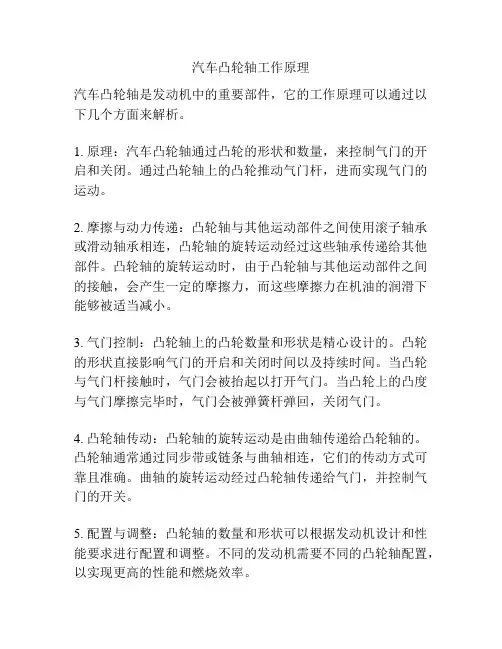

一条直轴上一般装有许多凸轮,直轴通过机械传动与被检测设备相联,会随设备的转动在圆周上有定的位置移动.凸轮会在需要的位置顶上机械触点,让它断开或闭合给出信号即可以控制其设备了.

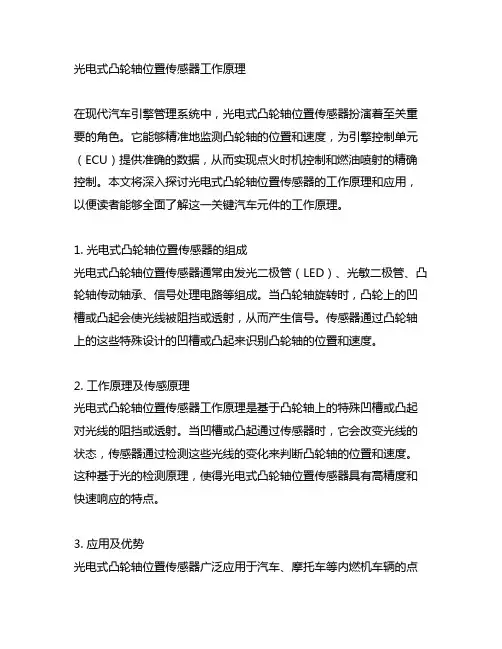

凸轮轴位置传感器 1、功用与类型 曲轴位置传感器(Crankshaft Position Sensor，CPS)又称为发动机转速与曲轴转角传感器，其功用是采集曲轴转动角度和发动机转速信号，并输入电子控制单元(ECu)，以便确定点火时刻和喷油时刻。 凸轮轴位置传感器(Camshaft Position Sensor，CPS)又称为气缸识别传感器(Cylinder Identification Sensor，CIS)，为了区别于曲轴位置传感器(CPS)，凸轮轴位置传感器一般都用CIS表示。凸轮轴位置传感器的功用是采集配气凸轮轴的位置信号，并输入ECU，以便ECU 识别气缸1压缩上止点，从而进行顺序喷油控制、点火时刻控制和爆燃控制。此外，凸轮轴位置信号还用于发动机起动时识别出第一次点火时刻。因为凸轮轴位置传感器能够识别哪一个气缸活塞即将到达上止点，所以称为气缸识别传感器。 2．光电式曲轴与凸轮轴位置传感器 (1)结构特点 日产公司生产的光电式曲轴与凸轮轴位置传感器是由分电器改进而成的，主要由信号盘(即信号转子)、信号发
生器、配电器、传感器壳体和线束插头等组成。 信号盘是传感器的信号转子，压装在传感器轴上，如图2-22所示。在靠近信号盘的边缘位置制作有均匀间隔弧度的内、外两圈透光孔。其中，外圈制作有360个透光孔(缝隙)，间隔弧度为1。(透光孔占0．5。，遮光孔占0．5。)，用于产生曲轴转角与转速信号；内圈制作有6个透光孔(长方形孑L)，间隔弧度为60。，用于产生各个气缸的上止点信号，其中有一个长方形的宽边稍长，用于产生气缸1的上止点信号。 信号发生器固定在传感器壳体上，它由Ne信号(转速与转角信号)发生器、G信号(上止点信号)发生器以及信号处理电路组成。Ne信号与G信号发生器均由一个发光二极管(LED)和一个光敏晶体管(或光敏二极管)组成，两个LED 分别正对着两个光敏晶体管。 (2)工作原理 光电式传感器的工作原理如图2-22所示。信号盘安装在发光二极管(LED)与光敏晶体管(或光敏二极管)之间。当信号盘上的透光孔旋转到LED与光敏晶体管之间时，LED 发出的光线就会照射到光敏晶体管上，此时光敏晶体管导通，其集电极输出低电平(0．1～O．3V)；当信号盘上的遮光部分旋转到LED与光敏晶体管之间时，LED发出的光线就不能照射到光敏晶体管上，此时光敏晶体管截止，
常用压力传感器原理分析 振膜式谐振压力传感器 振膜式压力传感器结构如图(a)所示。振膜为一个平膜片，且与环形壳体做成整体结构，它和基座构成密封的压力测量室，被测压力 p经过导压管进入压力测量室内。参考压力室可以通大气用于测量表压，也可以抽成真空测量绝压。装于基座顶部的电磁线圈作为激振源给膜片提供激振力，当激振 频率与膜片固有频率一致时，膜片产生谐振。没有压力时，膜片是平的，其谐振频率为 f0；当有压力作用时，膜片受力变形，其张紧力增加，则相应的谐振频率也随之增加，频率随压力变化且为单值函数关系。 在膜片上粘贴有应变片，它可以输出一个与谐振频率相同的信号。此信号经放大器放大后，再反馈给激振线圈以维持膜片的连续振动，构成一个闭环正反馈自激振荡系统。如图(b)所示 压电式压力传感器 某些电介质沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。当外力去掉后，它又会重新回到不带电 的状态，此现象称为“压电效应”。常用的压电材料有天然的压电晶体(如石英晶体)和压电陶瓷(如钛酸钡)两大类，它们的压电机理并不相同，压电陶瓷是人造 多晶体，压电常数比石英晶体高，但机械性能和稳定性不如石英晶体好。它们都具有较好特性，均是较理想的压电材料。 压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系： Q=kSp 式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。通过测量电荷量可知被测压力大小。 图1为一种压电式压力传感器的结构示意图。压电元件夹于两个弹性膜片之间，压电元件的一个侧面与膜片接触并接地，另一侧面通过引线将电荷量引出。被测压力 均匀作用在膜片上，使压电元件受力而产生电荷。电荷量一般用电荷放大器或电压放大器放大，转换为电压或电流输出，输出信号与被测压力值相对应。 除在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。
中国中车由“制造”到“智造”的嬗变之路 中国中车 王军 2015年12月1日星期二 https://www.doczj.com/doc/3411663540.html,
高端装备 世界一流 中国中车集团公司（简称中车集团）是经国务院国有 资产监督管理委员会批准，在原中国北方机车车辆工 业集团公司和中国中车集团公司重组合并基础上组建 的国有独资企业。中车集团作为国有资本投资平台和 高端装备产业集团，聚焦高端装备，发挥国有资本投 资公司的功能，立足全球，整合资源，在巩固全球轨 道交通装备领域龙头地位的基础上，积极发展新能源 装备、新能源汽车和深海作业装备、节能环保装备等 支柱业务；通过持续的资本运作和有效的战略管控， 不断优化业务组合，壮大经营规模，建立面向交通、 能源、基础设施、工业、节能环保等领域的全球领先 的高端装备系统解决方案供应商和世界一流跨国公司。
全覆盖 全球化 中国中车股份有限公司 中车集团拥有世界最大的轨 道交通装备制造企业——中 国中车股份有限公司。中车 股份拥有世界领先的轨道交 通装备研发平台，产品已经 全面达到世界先进水平，同 时还是全球轨道交通行业少 数实现产品类型全覆盖的企业。产品现已出口全球六大 洲近百个国家和地区，并逐 步从产品出口向技术输出、 资本输出和全球化经营转变。
百年传承 超越期待 中国第一台机车“龙号机车 把实施精益生产作为打造中车管 理软实力的战略举措，持之以恒 地推进管理变革和创新，致力于 实现管理由粗放向精细化转变， 走速度、质量、效益并重的内涵 式发展之路
目录 持续夯实精益制造为核心的基础平台 一 持续构建中国中车特色精益管理体系 努力实现精益制造向智能制造的突破 二 三
节气门位置传感器构造原理与检测 节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。不同的节气门开度标志着发动机的不同运转工况。为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。它可以将节气门的开度转换成电信号输送给ECU，作为ECU判定发动机运转工况的依据。节气门位置传感器有开关量输出型和线性可变电阻输出型两种。 1、开关量输出型节气门位置传感器的检测 （1）结构和电路 开关量输出型节气门位置传感器又称为节气门开关。它有两副触点，分别为怠速触点（IDL）和全负荷触点（PSW）。如图1所示，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。当节气门处于全关闭的位置时，怠速触点IDL 闭合，ECU根据怠速开关的闭合信号判定发动机处于怠速工况，从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开，ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度围一直处于开启状态，当节气门打开至一定角度（丰田1G-EU车为55°）的位置时，全负荷触点开始闭合，向ECU送出发动机处于全负荷运转工况的信号，ECU 根据此信号进行全负荷加浓控制。丰田1G-EU发动机电子控制系统用的开关量输出型节气门位置传感器，它与ECU的连接线路如图2所示。
（2）开关量输出型节气门位置传感器的检查调整（丰田1S-E和2S-E）①就车检查端子间的导通性
点火开关置于“OFF”位置，拔下节气门位置传感器连接器，在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规；如图3所示，用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。 当节气门全闭时，怠速触点IDL应导通；当节气门全开或接近全开时，全负荷触点PSW应导通；在其他开度下，两触点均应不导通。具体情况如表1所示。否则，应调整或更换节气门位置传感器。 表1端子间导通性检查要求（丰田1S-E和2S-E） 限位螺钉和 限位杆之间 的间隙 端子 IDL-E（TL）PSW-E（TL）IDL-PSW 0.5mm导通不导通不导通
曲轴位置传感器的检测 曲轴位置传感器是发动机电子控制系统中最主要的传感器之一，它提供点火时刻（点火提前角）、确认曲轴位置的信号，用于检测活塞上止点、曲轴转角及发动机转速。曲轴位置传感器所采用的结构随车型不同而不同，可分为磁脉冲式、光电式和霍尔式三大类。它通常安装在曲轴前端、凸轮轴前端、飞轮上或分电器内。 一、磁脉冲式曲轴位置传感器的检测 1、磁脉冲式曲轴位置传感器的结构和工作原理 （1）日产公司磁脉冲式曲轴位置传感器 该曲轴位置传感器安装在曲轴前端的皮带轮之后，如图1所示。 在皮带轮后端设置一个带有细齿的薄圆齿盘（用以产生信号，称为信号盘），它和曲轴皮带轮一起装在曲轴上，随曲轴一起旋转。在信号盘的外缘，沿着圆周每隔4°有个齿。共有90个齿，并且每隔120°布置1个凸缘，共3个。安装在信号盘边沿的传感器盒是产生电信号信号发生器。信号发生器内有3个在永久磁铁上绕有感应线圈的磁头，其中磁头②产生120°信号，磁头①和磁头③共同产生曲轴1°转角信号。磁头②对着信号盘的120°凸缘，磁头①和磁头③对着信号盘的齿圈，彼此相隔了曲轴转角安装。信号发生器内有信号放大和整形电路，外部有四孔连接器，孔“1”为120°信号输出线，孔“2”为信号放大与整形电路的电源线，孔“3”为1°信号输出线，孔“4”为接地线。通过该连接器将曲轴位置传感器中产生的信号输送到ECU。
发动机转动时，信号盘的齿和凸缘引起通过感应线圈的磁场发生变化，从而在感应线圈里产生交变的电动势，经滤波整形后，即变成脉冲信号（如图2所示）。 发动机旋转一圈，磁头②上产生3个120°脉冲信号，磁头①和③各产生90个脉冲信号（交替产生）。由于磁头①和磁头③相隔3°曲轴转角安装，而它们又都是每隔4°产生一个脉冲信号，所以磁头①和磁头③所产生的脉冲信号相位差正好为90°。将这两个脉冲信号送入信号放大与整形电路中合成后，即产生曲轴1°转角的信号（如图 3所示）。 产生120°信号的磁头②安装在上止点前70°的位置（图4）
半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。 半导体薄片置于磁感应强度为 B 的磁场中，磁场方向垂直于薄片，如图所示。当有电流 I 流过薄片时，在垂直于电流和磁场的方向上将产生电动势 EH ，这种现象称为霍尔效应，该电动势称为霍尔电势，上述半导体薄片称为霍尔元件。 原理简述如下：激励电流 I 从 a 、 b 端流入，磁场 B 由正上方作用于薄片，这时电子 e 的运动方向与电流方向相反，将受到洛仑兹力 FL 的作用，向内侧偏移，该侧形成电子的堆积，从而在薄片的 c 、 d 方向产生电场 E 。电子积累得越多， FE 也越大，在半导体薄片 c 、 d 方向的端面之间建立的电动势 EH 就是霍尔电势。 由图可以看出，流入激励电流端的电流 I 越大、作用在薄片上的磁场强度B 越强，霍尔电势也就越高。磁场方向相反，霍尔电势的方向也随之改变，因此霍尔传感器能用于测量静态磁场或交变磁场。
(1) 1 dR d R dA A 四种压力传感器的基本工作原理及特点 一：电阻应变式传感器 1 1电阻应变式传感器定义 被测的动态压力作用在弹性敏感元件上， 使它产生变形，在其变形的部位粘 贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称 为电阻应变式压力传感器。 1.2电阻应变式传感器的工作原理 电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片 箔式应变片是以厚度为0.002―― 0.008mm 的金属箔片作为敏感栅材料，，箔 栅宽度为0.003――0.008mm 。丝式应变片是由一根具有高电阻系数的电阻丝 （直 径0. 015--0. 05mm ），平行地排成栅形（一般2――40条），电阻值60――200 ?， 通常为 120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即 制成了纸基的电阻丝式应变片。测量时，用特制的胶水将金属电阻应变片粘贴于 待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时， 电阻片 也跟随变形。如下图所示。B 为栅宽，L 为基长。 I 绘式应吏片 b ）笹式应变片 材料的电阻变化率由下式决定:
式中; R—材料电阻2
3 —材料电阻率 由材料力学知识得; K —金属电阻应变片的敏感度系数 式中K 对于确定购金属材料在一定的范围内为一常数，将微分 dR 、dL 改写成增 量出、/L,可得 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形 而形应变值可由丝式应变片或箔式应变片测出，从而得到了 ZR 的变化，也就得 到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。 1.3电阻应变式传感器的分类及特点 「测低压用的膜片式压力传感器 常用的电阻应变式压力传感器包括彳测中压用的膜片一一应变筒式压力传感器 -测高压用 的应变筒式压力传感器 1.3.1膜片一一应变筒式压力传感器的特点 该传感器的特点是具有 较高的强度和抗冲击稳定性，具有优良的静态特性、 动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。 适于测量高频脉动压力，又加上强制水冷却。也适于高温下的动态压力测量，如 火箭发动机的压力测量，内燃机、压气机等的压力测量。 1.3.2膜片式应变压力传咸器的特点 A 这种膜片式应变压力传感器不宜测量较大的压力，当变形大时，非线性 较大。但小压力测量中由于变形很小，非线性误差可小于 0.5%，同时又有较高 的灵敏度，因此在冲击波的测量中，国内外都用过这种膜片式压力传感器。 B 这种传感器与膜片一应变筒式压力传感器相比， 自振频率较低，因此在低dR "R [(1 2 ) C(1 2 )]
压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电 信号作输出,给显示仪表显示压力值,或供控制和报警使用。 压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感 器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。 一、压阻式压力传感器 固体受力后电阻率发生变化的现象称为压阻效应。压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片 受压时，膜片的变形将使扩散电阻的阻值发生变化。 压阻式具有极低的价格和较高的精度以及较好的线性特性。 1、压阻式压力传感器基本介绍 压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此 应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩 散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。 半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。半导体应变片与金属应变片相比，最 突出的优点是它的体积小而灵敏高。它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大 即可直接进行测量记录。此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽， 从静态应变至高频动态应变都能测量。由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结 合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。但是半导体应变片也存 在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变 —电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。 扩散型压阻式传感器扩散型压阻传感器的基片是半导体单晶硅。单晶硅是各向异性材料，取向不同时特性不一样。因此必须根据传感器受力变形情况来加工制作扩散硅敏感电阻膜片。 利用半导体压阻效应，可设计成多种类型传感器，其中压力传感器和加速度传感器为压阻式传感器的基本 型式。 硅压阻式压力传感器由外壳、硅膜片（硅杯）和引线等组成。硅膜片是核心部分，其外形状象杯故名硅杯，在硅膜上，用半导体工艺中的扩散掺杂法做成四个相等的电阻，经蒸镀金属电极及连线，接成惠斯登电桥 再用压焊法与外引线相连。膜片的一侧是和被测系数相连接的高压腔，另一侧是低压腔，通常和大气相连，也有做成真空的。当膜片两边存在压力差时，膜片发生变形，产生应力应变，从而使扩散电阻的电阻值发 生变化，电桥失去平衡，输出相对应的电压，其大小就反映了膜片所受压力差值。
InSb制备工艺的研究 Ⅲ-Ⅴ族化合物半导体是由周期表中ⅢA和ⅤA族元素化合而成。自从1952年H.Wellker研究了它们的半导体性质以后，50多年来，由于它们独特的能带结构与性质，获得很大的发展，目前在微波与光器件等领域得到广泛的应用。In 的化合物，一般都具有较大的电子迁移率，可用来做霍尔器件。InSb是研究的比较成熟的化合物半导体材料之一，它的禁带宽度仅有0.18eV，可用于红外光电器件和超低温下工作的半导体器件。由于InSb材料具有较高的室温电子迁移率和较小的禁带宽度，在电场作用下具有优异的电子输运性能，是制作3~5μm 红外探测器和成像系统的重要材料。另外，InSb及其合金的光发射与一些主要气体如CO、CO2等的基本吸收线相匹配，因而也可使用InSb基发光器件和探测器件制成气体传感系统。近年来，通过在硅基上生长高性能的InSb结构，充分利用硅基材料与InSb材料的优点，实现了功能器件和电路的融合，颇具工程价值而成为纳米尺度器件发展的重要方向。 InSb薄膜是一种III-VI族化合物半导体薄膜,是目前电子迁移率最高的一 种薄膜半导体材料,用该薄膜制做的InSb霍尔元件是磁敏传感元件中灵敏度最 高的,也是磁敏传感元件中用量最大的一种。主要用于电脑、录像机、VCD、DVD、 汽车、散热风扇等产品中的无刷直流电机上。同时,半导体磁阻型传感器广泛应 用于自动控制、测量等领域,如转速传感器,电流传感器,位置传感器和图像识别 传感器等,而高灵敏度半导体磁阻元件是这种磁阻传感器的核心部件。因此,具有 较高电子迁移率和良好的磁阻特性的InSb薄膜已成为制作半导体磁阻型传感器 的关键,具有广阔的市场前景和发展潜力。 目前,InSb薄膜的制备方法有真空蒸镀法(包括闪蒸法)、分子束外延法(MBE)、有机金属外延法(MOCVD)、磁控溅射法、电子束蒸镀法、离子束薄膜淀积技术等。 其中真空蒸镀法是国内外运用最广泛也最具代表性的方法。利用真空镀膜技 术,可以实现玻璃基片上制得电子迁移率为40000cm2/V.S的InSb薄膜；在氮气、 氦气等保护性气氛下,通过对InSb薄膜的两个阶段的热处理过程可以获得电子 迁移率为40000cm2/V.S的InSb薄膜,利用真空下氩气保护液相重结晶的方法对 InSb薄膜进行热处理,可以使电子迁移率提高到4.47×104cm2/V.s。
六、节气门直动式节气门位置传感器 a) 实物图 b) 结构示意图 图2-13节气门直动式怠速控制系统 怠速节气门位置传感器 2-应急弹簧 3-怠速电机 4-节气门位置传感器 5-怠速 稳定装置 6-怠速开关 以上几种节气门体都安装有怠速旁通气道，从而实现怠速控制，而节气门直动式怠速控制系统取消了旁通通道，而是通过控制节气门的开启角度，调节空气通道的截面来控制进气量，实现对怠速的控制，这种控制广泛的应用在大众车系。1．系统的组成和工作原理 图2-14节气门体电路图 RP1节气门位置传感器 RP2怠速节气门位置传感器 S 怠速开关 M怠速直流电 动机 节气门直动式怠速控制系统主要由节气门位置传感器、怠速节气门位置传感器，怠速开关和执行器（怠速直流电动机）以及一套齿轮驱动机构组成（见图2-13），图2-14为其内部线路图。节气门位置传感器和怠速节气门位置传感器都是由一个双轨形碳膜电阻和在其上滑动的触点组成。另外在节气门体上有一个双齿轮，它是由同轴的一个大齿轮和一个小齿轮组成。与怠速直流电动机同轴的小齿轮与双齿轮中的大齿轮啮合，扇行齿轮与节气门同轴并与双齿轮中的大齿轮啮合。当驾驶员踩加速踏板时，怠速开关断开，发动机ECU根据节气门位置传感器的输入信号判断发动机的运行工况，并进行喷油和点火的控制。当驾驶员不踩加速踏板时，节气门在回位弹簧的作用下关闭，怠速开关闭合。发动机ECU收到
怠速开关闭合的信号，得知发动机处于怠速运行状态，并根据怠速节气门位置传感器的信号和曲轴位置传感器的信号来控制直流电动机的动作，经过小齿轮、双齿轮和扇形齿轮將电动机的转速传递到节气门，使其打开相应的角度，使怠速转速达到最佳值。
霍尔电流传感器工作原理 1、直放式（开环）电流传感器（CS系列） 当原边电流I P流过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，产生的磁场聚集在磁环内，通过磁环气隙中霍尔元件进行测量并放大输出，其输出电压V S精确的反映原边电流I P。一般的额定输出标定为4V。 2、磁平衡式（闭环）电流传感器（CSM系列） 磁平衡式电流传感器也称补偿式传感器，即原边电流Ip在聚磁环处所产生的磁场通过一个次级线圈电流所产生的磁场进行补偿，其补偿电流Is精确的反映原边电流Ip，从而使霍尔器件处于检测零磁通的工作状态。 具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动功率管并使其导通，从而获得一个补偿电流Is。这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起到指示零磁通的作用，此时可以通过Is来测试Ip。当Ip变化时，平衡受到破坏，霍尔器件有信号输出，即重复上述过程重新达到平衡。被测电流的任何变化都会破坏这一平衡。一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。因此，从宏观上看，次级的补偿电流安匝数在任何时间都与初级被测电流的安匝数相等。 3、霍尔电压（闭环）传感器（VSM系列）
霍尔电压传感器的工作原理与闭环式电流传感器相似，也是以磁平衡方式工作的。原边电压VP通过限流电阻Ri产生电流，流过原边线圈产生磁场，聚集在磁环内，通过磁环气隙中霍尔元件输出信号控制的补偿电流IS流过副边线圈产生的磁场进行补偿，其补偿电流IS精确的反映原边电压VP。 4、交流电流传感器（A-CS系列） 交流电流传感器主要测量交流信号灯电流。是将霍尔感应出的交流信号经过AC-DC及其他转换，变为0～4V、0～20mA（或4～20mA）的标准直流信号输出供各种系统使用。
压力传感器 压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、压阻式压力传感器原理与应用： 压阻式压力传感器是利用单晶硅材料的压阻效应和集成电路技术制成的传感器。压阻式传感器常用于压力、拉力、压力差和可以转变为力的变化的其他物理量（如液位、加速度、重量、应变、流量、真空度）的测量和控制。 压阻效应 当力作用于硅晶体时，晶体的晶格产生变形,使载流子从一个能谷向另一个能谷散射,引起载流子的迁移率发生变化，扰动了载流子纵向和横向的平均量，从而使硅的电阻率发生变化。这种变化随晶体的取向不同而异，因此硅的压阻效应与晶体的取向有关。硅的压阻效应不同于金属应变计，前者电阻随压力的变化主要取决于电阻率的变化，后者电阻的变化则主要取决于几何尺寸的变化（应变），而且前者的灵敏度比后者大50～100倍。 压阻式压力传感器结构 压阻式压力传感器采用集成工艺将电阻条集成在单晶硅膜片上,制成硅压阻芯片,并将此芯片的周边固定封装于外壳之内，引出电极引线。压阻式压力传感器又称为固态压力传感器，它不同于粘贴式应变计需通过弹性敏感元件间接感受外力，而是直接通过硅膜片感受被测压力的。硅膜片的一面是与被测压力连通的高压腔，另一面是与大气连通的低压腔。硅膜片一般设计成周边固支的圆形，直径与厚度比约为20～60。在圆形硅膜片(N型)定域扩散4条P杂质电阻条,并接成全桥，其中两条位于压应力区，另两条处于拉应力区，相对于膜片中心对称。硅柱形敏感元件也是在硅柱面某一晶面的一定方向上扩散制作电阻条，两条受拉应力的电阻条与另两条受压应力的电阻条构成全桥。
电力设备在线监测与故障诊断 第一章： 1、预防性维修的局限性。P2-3 a)经济角度分析：定期试验和大修均需停电，引起电量损失；定期大修和更换部件的 投资，造成巨大的人、财、物的浪费。 b)技术角度分析：试验条件不同于运行条件，多数项目是在低电压下进行检查，很可 能发现不了绝缘缺陷和潜在的故障；绝缘的劣化、缺陷的发展有一定的潜伏和发展 时间，而预试是定期进行的，常常不能及时准确地发现故障，从而出现漏报、误报 或早报。 2、状态维修的具体内容及必要性。P3 具体内容：对运行中电气设备的绝缘状况进行连续的在线监测，随时获得能反映绝缘状态变化的信息。 必要性：预防性维修存在一定的局限性（内容同1），同时状态维修还具有以下优点：可更有效地使用设备，提高利用率；降低备件的库存量以及更换部件与维修所需的时间；有目标地进行维修，可提高维修水平，使设备运行更安全、可靠；可系统地对设备制造部门反馈的质量信息，用以提高产品的可靠性。 3、在线监测系统的技术要求。P7 1）系统的投入和使用不应改变和影响电气设备的正常运行； 2）系统应能自动地连续进行监测、数据处理和存储； 3）系统应具有自检和报警功能； 4）系统应具有较好的抗干扰能力和合理的检测灵敏度； 5）监测结果应具有较好的可靠性和重复性以及合理的准确度； 6）系统应具有在线标定其监测灵敏度的功能； 7）系统应具有故障诊断功能。 第二章： 1、监测系统可由哪些基本部分组成,在线监测系统组成框图及整个监测系统可归纳为哪些子系统？P9-10 信号的变送、信号的处理、数据采集、信号的传输、数据处理、诊断。 可归纳为三个子系统：信号变送系统、数据采集系统、处理和诊断系统。 2、监测系统的分类。P10（分别按使用场所分，按监测功能分，按诊断方式分） 根据使用场所分为便携式和固定式，根据监测功能可分为单参数和多参数，按诊断方式可分
压力变送器的工作原理 压力变送器的工作原理 压力变送器主要由测压元件传感器（也称作压力传感器）、放大电路和支持结构件三类组成。它能将测压元件传感器测量到的气体、液体等物理压力参数变化转换成电信号(如4~20mA等)，以提供指示报警仪、记载仪、调理器等二次仪表进行显示、指示和调整。 压力变送器用于测量液体、气体或蒸汽的液位、密度和压力，然后转换为成4～20mA 信号输出。 压差变送器也称差压变送器，主要由测压元件传感器、模块电路、显示表头、表壳和过程连接件等组成。它能将接收的气体、液体等压力差信号转变成标准的电流电压信号，以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。 差压变送器根据测压范围可分成一般压力变送器（0.001MPa～20MPA）和微差压变送器（0～30kPa）两种。 差压变送器的测量原理是：流程压力和参考压力分别作用于集成硅压力敏感元件的两端，其差压使硅片变形（位移很小，仅μm级），以使硅片上用半导体技术制成的全动态惠斯登电桥在外部电流源驱动下输出正比于压力的mV级电压信号。由于硅材料的强性极佳，所以输出信号的线性度及变差指标均很高。工作时，压力变送器将被测物理量转换成mV级的 电压信号，并送往放大倍数很高而又可以互相抵消温度漂移的差动式放大器。放大后的信号经电压电流转换变换成相应的电流信号，再经过非线性校正，最后产生与输入压力成线性对应关系的标准电流电压信号。 压力传感器工作原理 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用 1 、应变片压力传感器原理与应用 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式
霍尔电流传感器的种类及工作原理 1.简介 霍尔电流传感器可以分为很多种，如果按照原理可以分为开环霍尔电流传感器（Open Loop Hall Effect）和闭环霍尔电流传感器(Close Loop Hall Effect)。基于开环原理的电流传感器结构简单，可靠性好，过载能力强，体积较小，但也有很多缺点，如温度影响大，精度低，反应时间不够快，频带宽度窄等。而闭环霍尔电流传感器等特点是精度高，响应快，频带宽，但同时也有缺点，即过载能力差，体积较大，工艺比较复杂，同时价格也偏高。 1原理图如下： 开环原理霍尔电流传感器示意图 闭环原理霍尔电流传感器示意图 2 霍尔电流传感器的工作原理 霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。 1图片来自PAS 网站
2.1 电流传感 器的输出信号 2当原边导线经过电 流传感器时，原边电流IP 会产生磁力线，原边磁力 线集中在磁芯气隙周围， 内置在磁芯气隙中的霍尔 电片可产生和原边磁力线 成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式：IS*NS= IP*NP。其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS —副边圈匝数；NP / NS—匝数比，一般取NP=1。 电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS 一般小，只有10~400mA。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。 2.2 电流传感器供电电压V A V A指电流传感器的供电电压，它必须在传感器所规定的范围内。超过此范围，传感器不能正常工作或可靠性降低。另外，传感器的供电电压V A又分为正极供电电压V A+和负极 供电电压V A-。要注意单相供电的传感器，其供电电压V Amin是双相供电电压V Amin 的2倍，所以其测量范围要高于双相供电的传感器。 2.3 测量范围Ipmax 测量范围指电流传感器可测量的最大电流值，测量范围 一般高于标准额定值I 。 2.4霍尔电流传感器工作原理 霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。它有两种工作方式，即磁平衡式和直式。霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、（次级线圈）和放大电路等组成。 直放式电流传感器（开环式）：当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。 磁平衡式电流传感器（闭环式）：磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式： IS* NS= IP*NP。（其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。）磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。当与Ip 2董高峰《浅析霍尔电流传感器的应用》
压力传感器是工业实践、仪器仪表控制中最为常用的一种传感器，并广泛应用于各种工业自控环境，涉及水利水电、铁路交通、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用传感器原理及其应用。 力学传感器的种类繁多，如电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器等。但应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。 1、应变片压力传感器原理与应用： 在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 1．1、金属电阻应变片的内部结构：它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 1．2、电阻应变片的工作原理：金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示： 式中：ρ——金属导体的电阻率（Ω·cm2/m） S——导体的截面积（cm2） L——导体的长度（m）

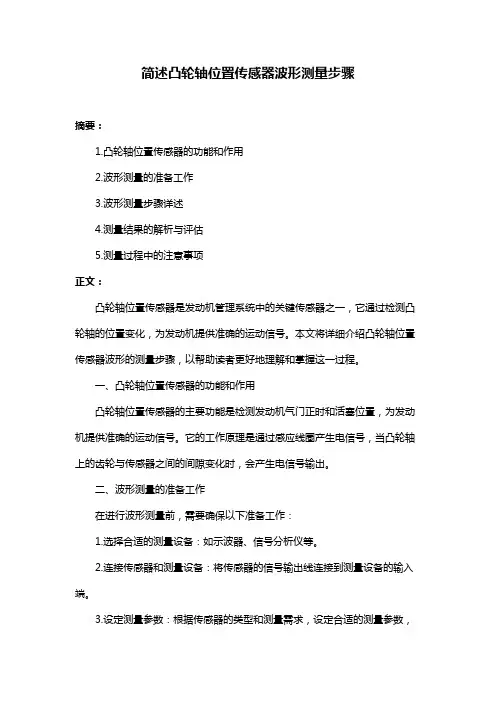

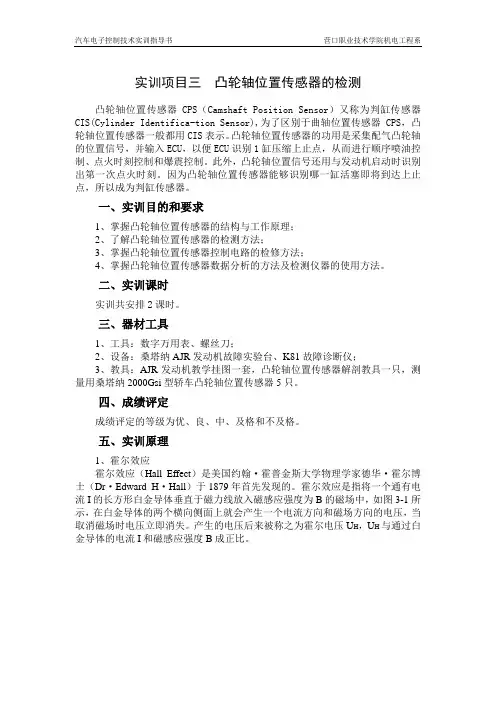

实训项目凸轮轴位置传感器的检测 一、目的和要求 1、了解凸轮轴位置传感器的外观，结构与工作原理。 2、了解凸轮轴位置传感器故障，对整个电控系统的影响。 3、掌握凸轮轴位置传感器的检测方法（电阻测试、电压测试、波形测试、数据流测试）根据工艺流程技术规范术测试。 4．掌握凸轮轴位置传感器数据分析的方法。 二、实训课时 实训共安排 1.0 课时，其中辅导教师讲解 0.5 课时，学生实训、实验、填写检测报告 0.5课时。《实训报告》作为考评时的主要依据，分数记入个人实训总成绩。三、实训器材 1．工具：数字万用表，汽车示波器，一字或十字螺丝刀，12V/5V变压器。 2．设备：桑塔纳动机故障实验台，KT600故障诊断仪。四、原理与应用 霍尔效应是指将一个通有电流 I 的长方形白金导体垂直于磁线放入磁感应强度为B的磁场中，就会产生一个电流方向和磁场方向的电压，当取消磁场时电压立即消失。产生的电压后来被称之为霍尔电压 UH，UH 与通过白金导体的电流 I 和磁感应强度B成正比。利用霍尔效应制成的元件称为霍尔元件，利用霍尔元件制成的传感器称为霍尔效应式传感器，简称霍尔传感器。

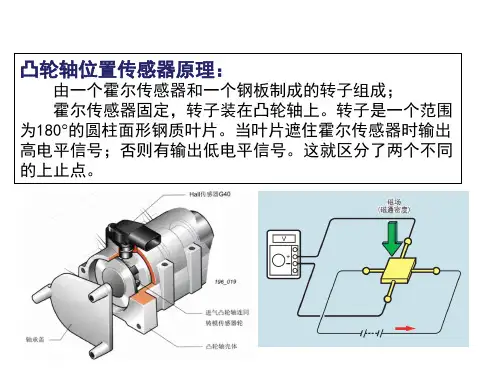

凸轮轴位置传感器（Crankshaft Position Sensor，CPS）又称为判缸传感器，为了区别于曲轴位置传感器CPS，凸轮轴位置传感器一般使用缩写CIS来表示，在形式上分为光电式、磁感应式和霍尔式三种。凸轮轴位置传感器的功用是采集配气机构凸轮轴的位置信号并输入电控单元，以便电控单元识别一缸压缩上止点位置，从而精确计算顺序喷油控制、点火正时控制和燃烧爆震控制。此外，凸轮轴位置信号还用于发动机刚起动时识别出第一次点火时刻。 本次实验使采用的是桑塔纳3000型轿车使用的霍耳式凸轮轴位置传感器（CIS）图3，在大众车系的电路原理图上标注为G40元件，其接线插座上有三个引线端子，端子“1”为传感器电源正极端子，与电控单元“62”端子连接；端子“2”为传感器信号输出端子，与电控单元“76”端子连接，端子“3”为传感器电源负极端子，与电控单元“67”端子连接，连接电路如图所示。 凸轮轴位置传感器安装在发动机气门室盖靠近传动带的一端，其结构如图4所示，主要由霍耳式传感器 2 和信号转子 5 组成。信号转子又称为触发叶轮，安装在凸轮轴上，用定位螺栓和座圈定位固定。信号转子的隔板又称为叶片，在隔板上制有一个缺口，缺口对应产生的信号为低电平信号，隔板（叶片）对应产生的信号为高电平信号。 当霍耳传感器信号中断时，电控单元ECU能够检测
电阻应变式压力传感器工作原理细解 2011-10-14 15:37元器件交易网 字号： 中心议题： 电阻应变式压力传感器工作原理 微压力传感器接口电路设计 微压力传感器接口系统的软件设计 微压力传感器接口电路测试与结果分析 解决方案： 电桥放大电路设计 AD7715接口电路设计 单片机接口电路设计 本文采用惠斯通电桥滤出微压力传感器输出的模拟变量，然后用INA118放大器将此信号放大，用7715A/D 进行模数转换，将转换完成的数字量经单片机处理，最后由LCD 将其显示，采用LM334 做的精密5 V 恒流源为电桥电路供电，完成了微压力传感器接口电路设计，既能保证检测的实时性，也能提高测量精度。 微压力传感器信号是控制器的前端，它在测试或控制系统中处于首位，对微压力传感器获取的信号能否进行准确地提取、处理是衡量一个系统可靠性的关键因素。后续接口电路主要指信号调节和转换电路，即能把传感元件输出的电信号转换为便于显示、记录、处理和控制的有用电信号的电路。由于用集成电路工艺制造出的压力传感器往往存在：零点输出和零点温漂，灵敏度温漂，输出信号非线性，输出信号幅值低或不标准化等问题。本文的研究工作，主要集中在以下几个方面：
(1)介绍微压力传感器接口电路总体方案设计、系统的组成和工作原理。 (2)系统的硬件设计，介绍主要硬件的选型及接口电路，包括A/D 转换电路、单片机接口电路、1602显示电路。 (3)对系统采用的软件设计进行研究，并简要阐述主要流程图，包括主程序、A/D 转换程序、1602显示程序。 1 电阻应变式压力传感器工作原理 电阻应变式压力传感器是由电阻应变片组成的测量电路和弹性敏感元件组合起来的传感器。当弹性敏感元件受到压力作用时，将产生应变，粘贴在表面的电阻应变片也会产生应变，表现为电阻值的变化。这样弹性体的变形转化为电阻应变片阻值的变化。把4 个电阻应变片按照桥路方式连接，两输入端施加一定的电压值，两输出端输出的共模电压随着桥路上电阻阻值的变化增加或者减小。一般这种变化的对应关系具有近似线性的关系。找到压力变化和输出共模电压变化的对应关系，就可以通过测量共模电压得到压力值。 当有压力时各桥臂的电阻状态都将改变，电桥的电压输出会有变化。 式中：Uo 为输出电压，Ui 为输入电压。 当输入电压一定且ΔRi <
传感器应用的发展现状与研究趋势 1 引言 随着工业数字化、智能化发展，传感器在机械加工，温度监测，可穿戴设备、智能家居、智慧交通中得到了广泛的应用。传感器技术水平在一定程度上反映了一个国家科技现代化的水平，传感器在实现自动化控制及测试控制中发挥着重要的作用。传感器技术在近些年来发展迅速，与计算机技术和通信技术一起被称为信息技术的三大支柱，近年来，我国传感器市场发展比较迅猛，但是我国传感器技术并不成熟，在国际竞争中并不占优势，传感器市场被德国、美国、日本等工业国家所主导。根据传感器技术的发展趋势，它将由简单的传感器系统向智能化、集成化、微型化、网络化、多样化的复杂传感器系统方向发展。近年来我国传感器产业快速增长，应用模式也日渐成熟。传感器的重要性可说是不言而喻的，它在机械加工，可穿戴设备、智能家居、智能交通等各个领域都有着极为重要的应用。传感器在智能可穿戴设备、智能家居和智能交通的最新应用，以及目前传感器的市场前景、现代科技中，自动化与智能化己经成为新的发展方向，传感器作为自动测量与控制中的关键环节，在社会的生产生活中应用十分广泛，且具有巨大的发展空间[1-3]。 1 传感器的研究现状 1.1 光电传感器技术 光电式传感器是以光为测量媒介、以光电器件为转换元件的传感器，它具有非接触、响应快、性能可靠等卓越特性。随着光电科技的飞速发展，光电传感器己成为光电传感器己成为各种光电检测系统中实现光电转换的关键元件，并在传感器应用中占据着重要的地位，其中在非接触式测量领域更是扮演者无法替代的角色。光电传感器工作时，光电器件负责将光能(红外辐射、可见光及紫外辐射)信号转换为电学信号。光电器件不仅结构简单，且具有响应快、可靠性强等优势，在自动控制、智能化控制等方面应用前景十分广阔。此外，光电传感器除了对光学信号进行测量，还能够对引起光源变化的构件或其它被测量进行信息捕捉，再通过电路对转换的电学信号进行放大和输出[4]。 1.2生物传感器技术 生物传感器的原理主要由两大部分组成:生物功能物质的分子识别部分和转换部分前者的作用是识别被测物质，当生物传感器的敏感膜与被测物接触时，敏感膜上的某种生化活性物质就会从众多化合物中挑选适合于自己的分子并与之产生作用，使其具有选择识别的能九转换部分，是由于细胞膜受体与外界发生了共价结合，通过细胞膜的通透性改变，诱发了一系列的电化学过程，而这种变换得以把生物功能物质的分子识别转换为电信号，形成了生物传感器[5]。 1.3气敏传感器技术 气体传感器是指将被测气体浓度转换为与其成一定关系的电量输出的装置或器件。被测气体的种类
