电控柜设计规范
1 元器件安装
1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件
需要的灭弧距离
拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险
1.2 组装前首先看明图纸及技术要求
1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符
1.4 检查元器件有无损坏
1.5 必须按图安装 (如果有图）
1.6 元器件组装顺序应从板前视，由左至右，由上至下
1.7 同一型号产品应保证组装一致性
1.8 面板、门板上的元件中心线的高度应符合规定
元件名称安装高度（m）
指示仪表、指示灯 0.6-2.0
电能计量仪表 0.6-1.8
控制开关、按钮 0.6-2.0
紧急操作件 0.8-1.6
组装产品应符合以下条件：
操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法
1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识
1.15 标号应完整、清晰、牢固。标号粘贴位置应明确、醒目
b) 双重的标识
1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，
c) 门上的器件
1.17 保护接地连续性
保护接地连续性利用有效接线来保证。
柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。
门上的接地处（红圈处）要加“抓垫”，防止因为油漆的问题而接触不好，而且连接线尽量短。
1.18 安装因振动易损坏的元件时，应在元件和安装板之间加装橡胶垫减震。
1.19 对于有操作手柄的元件应将其调整到位，不得有卡阻现象。
变压器
1.20 将母线、元件上预留给顾客接线用得螺栓拧紧。
2 二次回路布线
2.1 基本要求：
按图施工、连线正确。
2.2 二次线的连接（包括螺栓连接、插接、焊接等）均应牢固可靠，线束应横平竖直，配置坚牢，层次分明，整齐美观。同一合同的相同元件走线方式应一致。
2.3 二次线截面积要求：
单股导线不小于1.5mm2
多股导线不小于1.0mm2
弱电回路不小于0.5mm2
电流回路不小于2.5mm2
保护接地线不小于2.5mm2
2.4 所有连接导线中间不应有接头。
2.5 每个电器元件的接点最多允许接2 根线。
2.6 每个端子的接线点一般不宜接二根导线，特殊情况时如果必须接两根导线，则连接必须可
靠。
2.7 二次线应远离飞弧元件，并不得防碍电器的操作。
2.9 电流表与分流器的连线之间不得经过端子，其线长不得超过3 米.
2.10 电流表与电流互感器之间的连线必须经过试验端子。
2.11 二次线不得从母线相间穿过。
2.12 带电阻的ProfibusBus 插头的连接（适用于一根电缆的连接）
仅一根电缆连接时，则导线与第一个接口连接
推动开关置“ON”位置
编织的屏蔽带准确的放置
在金属导向装置上
2.13 带电阻的ProfibusBus 插头的连接（适用于二根电缆的连接）
连接的两根导线是在插头之内的串联
推动开关置“OFF”位置
编织的屏蔽带准确的放置
在金属导向装置上
2.14 不带电阻的ProfibusBus 插头的连接
编织的屏蔽带准确的平放在金属导向装置上。
导向装置中的两根红绿线放置在刀口式端子上。绿导线：连接点A
红导线：连接点B
2.15 回拉式弹簧端子的联接
导线的剥线长度： 10 mm
导线插入端子口中，直到感觉到导线已插到底部。
2.16 抽屉中 Profibus 屏蔽电缆的连接
拧紧屏蔽线至约15 mm 长为上；
用线鼻子把导线与屏蔽压在一起；
压过的线回折在绝缘导线外层上；
· 用热缩管固定导线连接的部分。
3 一次回路布线
3.1 一次配线应尽量选用矩形铜母线，当用矩形母线难以加工时或电流小于等于100A 可选用绝缘导线。接地铜母排的截面面积＝电柜进线母排单相
截面面积×1/2
接地母排与接地端子：
以下为错误接法
3.2 汇流母线应按设计要求选取，主进线柜和联络柜母线按汇流选取，分支母线的选择应以自动空气开关的脱扣器额定工作电流为准，如自动空气开关不带脱扣器，则以其开关的额定电流值为准。对自动空气开关以下有数个分支回路的，如分支回路也装有自动空气开关，仍按上述原则选择分支母线截面。如没有自动空气开关，比如只有刀开关、熔断器、低压电流互感器等则以低压电流互感器的一侧额定电流值选取分支母线截面。如果这些都没有，还可按接触器额定电流选取，如接触器也没有，最后才是按熔断器熔芯额定电流值选取。
主回路的走线：
分支回路汇流排的正确接法（红圈处）：
分支回路的汇流排的错误接法（红圈处）。
3.3 铜母线载流量选择需查询有关文档，聚氯乙烯绝缘导线在线槽中，或导线成束状走行时，或防护等级较高时应适当考虑裕量。
以下为错误接法：
3.4 母线应避开飞弧区域。
3.5 当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。
接线不规范，必须把进入线槽的大电缆外层都剥开，把所有导线压进线槽
3.6 电缆与柜体金属有摩擦时，需加橡胶垫圈以保护电缆。
以下为错误接法。
3.7 电缆连接在面板和门板上时，需要加塑料管和安装线槽。柜体出线部分为防止锋利的边缘割伤绝缘层，必须加塑料护套。
以下为错误接法

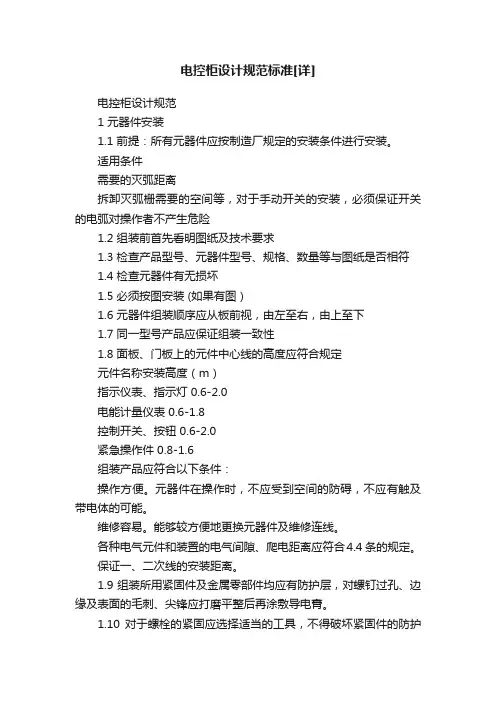

电控柜设计规范 2009年06月02日星期二 1 元器件安装 ??? 前提：所有元器件应按制造厂规定的安装条件进行安装。 ??? ?? 适用条件 ??? ?? 需要的灭弧距离 ??? ?? 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 ??? 组装前首先看明图纸及技术要求 ??? 检查产品型号、元器件型号、规格、数量等与图纸是否相符 ??? 检查元器件有无损坏 ??? 必须按图安装 (如果有图） ??? 元器件组装顺序应从板前视，由左至右，由上至下 ??? 同一型号产品应保证组装一致性 ??? 面板、门板上的元件中心线的高度应符合规定 ??? 元件名称安装高度（m） ??? 指示仪表、指示灯 ??? 电能计量仪表 ??? 控制开关、按钮 ??? 紧急操作件 ??? 组装产品应符合以下条件： ??? ?? 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 ??? ?? 维修容易。能够较方便地更换元器件及维修连线。 ??? ?? 各种电气元件和装置的电气间隙、爬电距离应符合条的规定。 ??? ?? 保证一、二次线的安装距离。 ??? 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 ??? 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 ??? 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。 ???
??? ??? 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法 ???
电气控制柜（箱） 安装接线配线规范 2014年5月 设计文件名称 安装接线配线规范 文件代码 产品型号、名称电气控制柜（箱） 共12页
。 电气控制柜（箱）安装接线配线规范 1.适用范围 本规范适用公司生产的各种低压电气控制柜（箱）、仪表盘及非标准电器产品的安装、接线、配线。 2.目的 规范电气控制柜（箱）的安装、接线、配线，提升产品品质。 3.参照标准 GB5226.1-2002/I E C 60204-1：2000 GB 14048.1-2006 GBT 14048.7-2006 GBT 14048.8-2006
4.电控柜（箱）电器元辅件安装规范 4.1.电控柜（箱）电器元器件安装规范： 4.1.1按产品电气原理图进行安装；根据电气原理图和电气元件清单领取元器件等各类材料。 4.1.2元器件和辅件的代用，须经技术部门同意，并办理代用手续后，方可用于装配。 4.1.3安装前仔细检查元器件是否完整无损，并经入厂检验合格，具有产品合格证和生产许可证的方可进行装配。装配过程中如果发现元器件有问题，凡能修复的应及时修复，不能修复的应更换新的元器件。 4.1.4元器件安装和布置必须考虑到安全可靠，操作方便，维修容易，牢固可靠，对称一致，整齐美观。 4.1.5装配元器件时，安装件应轻拿轻放，避免震动磕碰变形油漆脱落，所有电镀件的镀层（包括元件本身的电镀件和紧固件）不得有起皮、脱落、发黑、发霉及生锈等现象； 4.1.6仪表板、元件板安装，应先衬橡胶条，后上仪表板、元件板；装配板件时允许用木锤轻轻敲打，不允许用铁器猛击。 4.1.7一般大型器件应安装于条架或角钢上，小型器件应安装于座板或板条上。 4.1.8所有元件应按照其制造厂的安装条件（包括使用条件所需的飞弧距离，拆卸灭弧装置需要的空间等）进行安装，对于手动操作开关的安装必须保证开关的电弧对操作者不产生危险。
电控柜设计规范 1 元器件安装 1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。 适用条件 需要的灭弧距离 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 1.2 组装前首先看明图纸及技术要求 1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符 1.4 检查元器件有无损坏 1.5 必须按图安装 (如果有图） 1.6 元器件组装顺序应从板前视，由左至右，由上至下 1.7 同一型号产品应保证组装一致性 1.8 面板、门板上的元件中心线的高度应符合规定 元件名称安装高度（m） 指示仪表、指示灯 0.6-2.0 电能计量仪表 0.6-1.8 控制开关、按钮 0.6-2.0 紧急操作件 0.8-1.6 组装产品应符合以下条件： 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易。能够较方便地更换元器件及维修连线。 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。 保证一、二次线的安装距离。 1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法
1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。 1.14 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。 a) 端子的标识
电控柜元器件的安装及接线规范 一、内容简介 1、元器件安装 2、二次回路布线 由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。二次设备如：测量仪表、继电器、操作开关、按钮、自动控制设备、计算机、信号设备、控制电缆以及提供这些设备能源的一些供电装置(如蓄电池、硅整流器等)。 3、一次回路布线 一次回路:由一次设备相互连接构成发电、输电、配电或进行其他生产的电气回路，称为一次回路或一次接线。一次设备如：发电机、变压器、断路器、隔离开关、母线、电力电缆和输电线路等。 4、电柜布局 5、对电柜的日常维护和检修 6、电工接线标准 二、具体内容描述 1 元器件安装 1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。 适用条件 需要的灭弧距离 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 1.2 组装前首先看明图纸及技术要求 1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符 1.4 检查元器件有无损坏 1.5 必须按图安装 (如果有图） 1.6 元器件组装顺序应从板前视，由左至右，由上至下
1.7 同一型号产品应保证组装一致性 1.8 面板、门板上的元件中心线的高度应符合规定 元件名称、安装高度（m） 指示仪表、指示灯 0.6-2.0 电能计量仪表 0.6-1.8 控制开关、按钮 0.6-2.0 紧急操作件 0.8-1.6 组装产品应符合以下条件： 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易。能够较方便地更换元器件及维修连线。 保证一、二次线的安装距离。 1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。 1.12 对于发热元件 (例如管
低压电控柜的安装标准 1 元器件安装 1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。 适用条件：需要的灭弧距离，拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 1.2 组装前首先看明图纸及技术要求 1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符 1.4 检查元器件有无损坏 1.5 必须按图安装 (如果有图） 1.6 元器件组装顺序应从板前视，由左至右，由上至下 1.7 同一型号产品应保证组装一致性 1.8 面板、门板上的元件中心线的高度应符合规定 元件名称安装高度（m） 指示仪表、指示灯 0.6-2.0 电能计量仪表 0.6-1.8 控制开关、按钮 0.6-2.0 紧急操作件 0.8-1.6 组装产品应符合以下条件： 1、操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 2、维修容易。能够较方便地更换元器件及维修连线。 3、各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。 4、保证一、二次线的安装距离。 1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。 1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。 1.14 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。 a) 端子的标识 1.15 标号应完整、清晰、牢固。标号粘贴位置应明确、醒目 b) 双重的标识 1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致， c) 门上的器件 1.17 保护接地连续性 保护接地连续性利用有效接线来保证。 柜内任意两个金属部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈并注意将垫圈齿面接触零部件表面（红圈处），或者破坏绝缘层。
排版篇 本篇说明 （一） 电柜的元件排版首先应考虑到元件的布置对线路走向和合理性的影响。对大截面导线转弯半径的考虑，对强弱电元件之间的距离放置，对发热元件的方向布置，为最大限度的防干扰对PLC和其他仪器仪表相对于主回路和易产生干扰源元件之间的布置等等。这些都成为排版布置时必须综合考虑的问题。 为使柜内布置结构有一个统一性，把基本元素的间隔距离进行明确的规定是有必要的。这样无论图纸怎样不同，其基本排版结构将是统一的。 本人正在尝试CAD在排版中的应用。虽然刚刚开始，还没有可直接借鉴的经验。但发现CAD在这个方面的应用不但高效而且非常方便，一切排版工作都可以预先完成，而且其竣工资料非常的整洁和统一。借鉴一下CAD/CAM的概念，可以设想在条件都满足的情况下，在没有实际元件到位之前直接在底板上预制安装孔，这样的话，柜的制作效率就又提高了一步。 （二） 虽然收集电气元件资料和制作元件平面图的CAD图库比较花费时间和精力，但如果能仔细做好的话以后的排版工序将完全改观。在制作图库时要注意字体、线型、线条颜色和宽度、图层设置这些因素的统一性。这样在一开始就有个规范统一的属性，将给以后的使用、扩展都会带来极大的方便。 在实际的应用中，使用CAD这个工具来进行排版，最大的优点就是效率的提高。以前排版都要等到元件和材料完全到位后才能开始进行，而且还要把元器件来回摆放进行对比。这样很花时间，而且人的效率很低。自从使用CAD图库进行排版后，这些工作都能在接受到图纸后立即进行，而且排版方案的修改非常的简单。即使元器件不能立即到位时，也可以直接在底板上进行放样，元器件一到马上就能固定，提高了时间和人的利用率，不再有等待的开销。甚至这个工序已经前移到设计环节中，为设计人员直接提供排版方案，使得设计人员能够把箱柜的外形和尺寸最优化。这会缩短整个产品的开发时间并且这可能进行并行工作！ 当有些元件预制信号导线时，传统的做法是将其与柜内相应导线绞接后用绝缘包带包裹。但这样反而不能进行检查。如果连元件的可靠性都不能检查，还谈什么使用和维护呢。因此这些元件附近增加过渡端子以能够转接导线。（见57条） 1. 电气设备应有足够的电气间隙及爬电距离以保证设备安全可靠的工作（见表E）。 CB*/Z342-84, 2. 电气元件及其组装板的安装结构应尽量考虑进行正面拆装。 CB*/Z342-84, 3. 如有可能，元件的安装紧固件应做成能在正面紧固及松托。 CB*/Z342-84, 4. 各电器元件应能单独拆装更换，而不影响其他元件及导线束的固定。
电控柜内接线端子排的安装，应该合下列要求： 一、端子排无损坏，固定牢固，绝缘良好。 二、端子应有序号，端子排应便于更换且接线方便。 三、回路电压超过400V都，端子板应有足够的绝缘并涂以红色标志。 四、强，弱电端子宜分开布置；应有明显标志并设空端子隔开或设加强绝缘 的隔板。 五、正，负电源之间以及经常带电的正电源与合闸或跳闸回路之间，宜以一 个空端子隔开。 六、电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子。 试验端子应接触良好。 七、潮湿环境宜采用防潮端子。 八、接线端子应与导线截面匹配，不应使用小端子配大截面导线。 九、连接件均应采用铜质制品，绝缘件应采用自熄性阻燃材料。 十、各电器，端子牌等应有尽标明编号，名称，用途及操作位置，其标明的 字迹应清晰，工整，且不易脱色。
电控柜内电路接线配线，应该合下列要求 ： 一、按图施工，接线正确。 二、导线与电气元件间采用螺栓连接、插接、或压接线等到，均应牢固可靠。 三、电控柜内的导线不应有接头，导线芯线应无破损伤。 四、电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清 晰且不易脱色。 五、配线应整齐、清晰、美观、导线绝缘应良好，无损伤。 六、每个接线端子的每侧接线宜为1根，得超过2根。对于插接式端子，不 同截面的两根导线不得接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。 七、电路接地应设专用螺栓。 八、动力配线电路采用电压不低于500V的铜芯绝缘导线，在满足载流量和 电压降及有足够机械强度的情况下，可采用不小于0。5m㎡截面的绝缘导线。
用于连接门的电位器、控制台板等 可动部位的导线尚应符合下列要求： 一、应采用多股软导线，敷设长度应有适当裕度。 二、线束应有外塑料管等加强绝缘层。 三、与电器连接时，端部应绞紧，并应加终端附件或搪锡，不等松散、断股。 四、在可动部位两面三刀端应用卡子固定。
电控柜安装接线规范
1 元器件安装 1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。 适用条件 需要的灭弧距离 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 1.2 组装前首先看明图纸及技术要求 1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符 1.4 检查元器件有无损坏 1.5 必须按图安装 (如果有图） 1.6 元器件组装顺序应从板前视，由左至右，由上至下 1.7 同一型号产品应保证组装一致性 1.8 面板、门板上的元件中心线的高度应符合规定元件名 称安装高度（m） 指示仪表、指示灯 0.6-2.0 电能计量仪表 0.6-1.8 控制开关、按钮 0.6-2.0 紧急操作件0.8-1.6组装产品应符合以下条件： 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易。能够较方便地更换元器件及维修连线。 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。 保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地。 下图中为电抗器接地下图为电抗错误接法 1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
电控柜的安装接线的规范 1 元器件安装 1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。 适用条件 需要的灭弧距离 拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险 1.2 组装前首先看明图纸及技术要求 1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符 1.4 检查元器件有无损坏 1.5 必须按图安装 (如果有图） 1.6 元器件组装顺序应从板前视，由左至右，由上至下 1.7 同一型号产品应保证组装一致性 1.8 面板、门板上的元件中心线的高度应符合规定 元件名称安装高度（m） 指示仪表、指示灯 0.6-2.0 电能计量仪表 0.6-1.8 控制开关、按钮 0.6-2.0 紧急操作件 0.8-1.6 组装产品应符合以下条件： 操作方便。元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。 维修容易。能够较方便地更换元器件及维修连线。 各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。 保证一、二次线的安装距离。 1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。 1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。 1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。下图为错误接法
1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。 1.14 接线面每个元件的附近有标牌，标注应与图纸相符。除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。 a) 端子的标识 1.15 标号应完整、清晰、牢固。标号粘贴位置应明确、醒目 b) 双重的标识 1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，

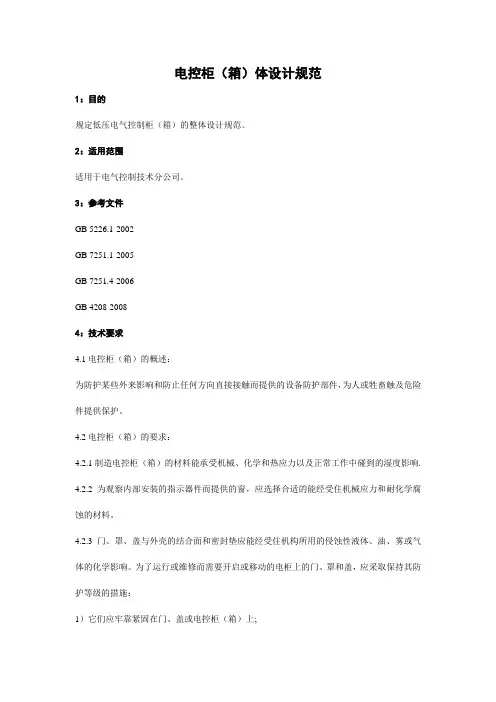

电控柜（箱）体设计规范 1：目的 规定低压电气控制柜（箱）的整体设计规范。 2：适用范围 适用于电气控制技术分公司。 3：参考文件 GB 5226.1-2002 GB 7251.1-2005 GB 7251.4-2006 GB 4208-2008 4：技术要求 4.1 电控柜（箱）的概述： 为防护某些外来影响和防止任何方向直接接触而提供的设备防护部件，为人或牲畜触及危险件提供保护。 4.2 电控柜（箱）的要求： 4.2.1 制造电控柜（箱）的材料能承受机械、化学和热应力以及正常工作中碰到的湿度影响 4.2.2 为观察内部安装的指示器件而提供的窗，应选择合适的能经受住机械应力和耐化学腐蚀的材料。 4.2.3 门、罩、盖与外壳的结合面和密封垫应能经受住机构所用的侵蚀性液体、油、雾或气体的化学影响。为了运行或维修而需要开启或移动的电柜上的门、罩和盖，应采取保持其防护等级的措施：1）它们应牢靠紧固在门、盖或电控柜（箱）上
