串口控制线的制作和USB转串口线的选购方法 (组图)
2008-09-25 09:41
最近 , 需要对网络交换机进行调试，发现交换机没有串口控制线，交换机是 3Com 的 3300 和3900．于是决定自己制作。花了些功夫才焊好串口控制线，又做了一条USB转串口线，以便用笔记本电脑来调试。其间经历许多周折，现在记录下来，给遇到类似问题的读者借鉴。
开始制作串口控制线时首先上网搜索，找到的 3Com 交换机串口控制线是Modem 连接方式，有最简单的 3 线制(发送、接收、信号地 ) 和标准的7线制。焊接好试了都不行。既然没有现成的线序，决定深入研究一下串口的工作原理，以便制作出能用的串口控制线。
这里从硬件角度简述串口的线序、各脚电压、各脚电流。了解了这些参数，再经过测量分析，就可以判断什么样的串口才是正常的了。
计算机出现之前 , 为连接串口设备， EIA 制定了 RS232 标准。 PC 机出现后，已有的串口设备成为 PC机外设，自然采用RS232 标准。目前 PC 机的串行通信接口采用 EIA-RS-232C 标准， C 代表 1969年最新一次的修改。EIA-RS-232( ：标准对电器特性、逻辑电平和各种信号线功能作了规定。EIA-RS-232C标准用正负电压来表示逻辑状态，在数据信号线上若电压在 -3V ～ -15V 之间表示逻辑 1 ，若电压在 +3V～ +15V之间表示逻辑 0 ：在控制信号线上若电压在 -3V ～ -15V 之间表示断开状态，若电压在 +3V ～+15V之间表示接通状态。介于 -3V ～ +3V 之间和低于-15V 、高于 +15V 的电压无意义。
而 (CPU 和终端则采用 TTL 电平及正逻辑， TTL 电平用 +5V 表示逻辑 1 ，0V 表示逻辑 0 ，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。 EIA-RS-232C 标准没有定义连接器的物理特征．因此出现了 DB-25、DB-15 和DB-9 各种类型的连接器， PC 机的 COM1 和 COM2 串行接口采用 DB-9连接器。ELA-RS-232C 标准规定，当误码率小于 4 ％时，允许导线长度 15m 。实际应用中，当使用 9600b ／s、普通双绞屏蔽线时，传输距离可达 30m ～ 35m 。 PC 机的 COM1 和 COM2 两个串行接口采用的 DB 一9连接器是公 ( 针 ) 头，提供异步通信的 9 个引脚功能．分别为：①脚 (DCD) 数据载波检测，②脚 (RXD)接收数据，③脚(TXD) 发送数据，④脚 (DTR) 数据终端准备，⑤脚 (SG) 信号地，⑥脚 (DSR) 数据设备准备好，⑦脚(RaS)请求发送，⑧脚 (CTS) 清除发送，⑨脚 (RI) 振铃指示。 DB-9 公 ( 针 ) 头排列顺序如图 1 ，DB-9母座排列顺序如图 2 ，针 ( 座 ) 朝向自己。在连接器上标有数字。
EIA-RS-232C 标准中 , 有三个发送信号： TXD 、 RTS 和 DTR ，每根线的典型输出电流为± 8mA／±12V 。通常由 RTS 和 DTR 供电的话，可提供约 192mW 功率。
结合上述说明，如果不涉及Modem。串口传输数据只要有接收数据端②脚和发送数据端③脚就能实现．应将一个设备的接收数据端与另一设备的发送数据端相连。即接收与发送彼此交叉，信号地对应相接。接口不是DB-9的设备可以根据这种线序来焊接串口控制线。
经过测试， 3Com 的 3300 和 3900 串口控制线线序如图 3 所示。图 3 是通用异步串口控制线，通常两头都是DB-9母座。②、③脚交叉相连，其余脚一一对应连接。该串口控制线可作为外置 Modem 和 PC 机的 COM 口连接线，联想
iSpirit2524F 交换机就采用这种串口控制线。如果大家找不到设备的串口控制线，可以按照图 3 来焊接试试。
图 4 是。 H3C 的 AR18 路由器串口控制线，一头是 DB-9 母座，连到 PC 机COM 口，另一头是RJ-45，连到路由器上，有类似接口的设备可以根据图 4 来焊接。
图 5 是 APC UPS 串口控制线．线头上标着 940-1524C 、 940-024C 或
940-0272，都是差不多的。接计算机这端需要把①脚和④脚相连，⑦脚和⑧脚相连。
现在．许多 PC 机都没有 COM 口，特别是笔记本电脑。但是有时候还是需要用到 COM 口，于是市场上出现了 USB 转COM口的数据线。这种数据线能实现 USB 信号到 TTL 电平再到 EIA 电平的转换，以模拟出一个 COM 口。图 6 是一根USB转COM 口数据线的原理图， PL2303 用于实现 USB 信号到 TTL 电平的转换， ZT213 用于实现 TTL电平到EIA 电平的转换。 USB 转 COM 口数据线常用集成块还有
FT232 、 CP2101 等。此电路提供了异步通信的9个信号，符合 EIA-RS-232C 标准，笔者的所有设备通
过这条 USB 转 COM 口数据线都可以正常连接。
市场上有些非标准的 USB 转 COM 口数据线，表现为部分设备不能使用，比如外置Modem不能用．或者单片机不能用，甚至完全不能使用。许多人觉得买到一条兼容性好的 USB 转COM口数据线只有靠运气，或者干脆买很贵的数据线。其实，要区分 USB 转 COM口数据线是否符合标准很简单，测量一下电压就可以了。将USB 转COM 口数据线插入电脑 USB 口。不用装驱动程序，用万用表测量COM 口的③脚(TXD) 、④脚 (DTR)、⑦脚 (RTS) 是否都有 -5.5V~6.5V的电压，如果都有，并且电压值均在此范围，那么这条数据线模拟出来的 COM口是标准的。符合 EIA-RS-232C 标准。图 6电路实测③、④、⑦脚电压均为 -6.3v 。笔者曾见到过一条数据线，只有③脚有-6.0V 电压，结果 sim读卡器能用，手机数据线不能用，估计该 USB 转 COM 口数据线只接了 3 条线，仅能提供②脚(RXD) 、③脚 (TXD) 和⑤脚(SG)3 个信号而已。
如果电压不在上述范围，或者不是③、④、⑦脚而是其他脚有电压，也是有问
题的。大家对照EIA-RS-232C标准各个参数就明白了。假如还不放心，可以测试通过该数据线是否能使用外置 Modem，正常就意味着其他设备都能够使用。因为 Modem 和 COM 口通信要用到异步通信的全部 9个信号，缺一不可。测量电压同样可以判断真实的 COM 口是否正常，台式机 COM口③、④、⑦脚实测电压为 -8.4V~-11.7V，大家可以参考。
11.1.2 PLC串口通信原理
PLC各型主机均内建2个通信接口的标准配置，即一个RS232和一个RS485通信接口，其RS232接口主要用于上下载程序或用来与上位机、触摸屏通信，而RS485接口主要用于组建使用RS485协议的网络，实现通信控制。
1．RS232接口
RS232-C接口连接器一般使用型号为DB-9的9芯插头座，只需3条接口线，即"发送数据"、"接收数据"和"信号地"即可传输数据，其9个引脚的定义如图11-3所示。
的传送总是以起始位开始，以停止位结束，字符之间没有固定的时间间隔要求。每一次有一个起始位，紧接着是5~8个的数据位，再后为校验位，可以是奇检验，也可以是偶校验，也可不设置，最后是1比特，或1比特半，或2比特的停止位，停止位后面是不定长度的空闲
位。停止位和空闲位都规定为高电平，这样就保证起始位开始处一定有一个下降沿，以此标
识开始传送数据。
电脑串口及并口连接线大全 (2008-06-20 17:25:44)
转载
标
签：
技术
杂谈
分类：技术文章
串行接口
串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。串口的出现是在1980年前后，数据传输率是115kbps～230kbps，串口一般用来连接鼠标和外置Modem以及老式摄像头和写字板等设备，目前部分新主板已开始取消该接口。
并行接口
并行接口，简称并口，也就是LPT接口，是采用并行通信协议的扩展接口。并口的数据传输率比串口快8倍，标准并口的数据传输率为1Mbps，一般用来连接打印机、扫描仪等。所以并口又被称为打印口。
另外，串口和并口都能通过直接电缆连接的方式实现双机互连，在此方式下数据只能低速传输。多年来PC的串口与并口的功能和结构并没有什么变化。在使用串并口时，原则上每一个外设必须插在一个接口上，如果所有的接口均被用上了就只能通过添加插卡来追加接口。串、并口不仅速度有限，而且在使用上很不方便，例如不支持热插拔等。随着USB接口的普及，目前都已经很少使用了，而且随着BTX规范的推广，是必然会被淘汰的。
在电脑的使用中往往会遇到各种各样的连接线。这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。在介绍之前先对一些市场常用名词做出解释。现在所有的接头都可以分为公头和母头两大类。
公头：泛指所有针式的接头。
母头：泛指所有插槽式的接头。
所有接头的针脚有统一规定，在接头上都印好了的，连接时要注意查看。
在接线时没有提及的针脚都悬空不管。
下面给出串口，并口各针脚功能表以供高级用户维护电缆或接头时使用。
并口针脚功能一览表
25针串口功能一览表
9针串口功能一览表
联机线的连接方法
联机线主要用于直接把两台电脑连接，分为串口（com1,com2）联机线和并口（lpt1）联机线。比较早一点的AT架构的电脑的串口有为9针，和25针两种，现在的ATX架构的电脑两个串口全部是9针。打印机的接口也是25针的但功能、外观上与AT架构的25针串口不一样。于是联机线就分为4种（9针对9针串口联机线，9针对25针串口联机线，25针对25针串口联机线，25针对25针并口联机线）其中3种串口连接，一种并口连接。并口联机线和串口联机线最大的差别就是速度，前者明显快于后者。这些直接电缆连接线的两个头完全相同可以互换的连线方法如下表:
首先我们必须准备2个连接头，以及大约1.5米的联机线，联机线应该选用带屏蔽的多芯线，把多余未用的芯全部接在接头的金属壳（地线）作为屏蔽用。
串口连机线一览表
并口联机线一览表
打印机连接线的
现在使用的打印机连接线端口是25针公头的，和并口联机线使用的接头针脚数一样，但打印机连接线的两个头是不一样的,分别接电脑和打印机不能互换。
首先准备一个25针接头，和一个36线打印口接头。并且先将25针接头的18-25针脚连接在一起。把36线打印口接头的19-30脚连接在一起。然后使用一根芯把这两组连接在一起。其余线的线方法如下表：
打印机连接线一览表
连接完成以后一定要认真检查看是否有错误！！避免不必要的情况发生。
外置调制解调器连接线
现在所使用的外置调制解调器的连线，有两头，一头是通过串口连接电脑，另一头直接连接到调制解调器。连接调制解调器的是用的25针公头，也有用９针的这个连接头与25针串口连接母头有区别。连接电脑可以使用9针母头，也可以使用25针母头。
首先准备9针或25针母头1个。连接调制解调器的25针公头1个。带屏蔽的多芯连接线1米左右。连接方法如下：
9针串口调制解调器连接线
25针串口调制解调器连接线
串口转接线
这种转接线适用于9针串口和25针串口的转换。
首先，根据需要（9转25或25转9）选择两个转接头。选择方法如下：
9针转25针（9针公头，25针母头）。25针转9针（25针公头，9针母头）。然后使用尽量短的带屏蔽的多芯连接线。连接方法如下表
串口转接线一览表
Usb连接线
Usb全称Universal Serial Bus（通用串行总线）是用于将适用USB的外围设备连接到主机的外部总线结构,其主要是用在中速和低速的外设，USB的电缆有四根线,两根传送的是5V 的电源,对于一些外设可以直接利用它来供电。另外的两根是数据线,数据线是单工的,在整个的一个系统中的数据速率是一定的,要么是高速,要么是低速。Usb的针脚定义如下：
如果在某个接口或连接线上面看到usb标志图，就可以确定为usb设备无疑。并且当使用者把usb设备在机器运行的时候连接到电脑上,操作系统会立即探测到usb设备并且自动安装相应的驱动程序完全不需要使用者操心，这就是它的不关机下的真正即插即用。制作usb 连接线首先要有两个usb公头,usb有4个芯，所以我们只需要5根芯（第五根芯将usb接头的金属部分连接）的线就可以了，不过使用屏蔽的多芯连接线把多的芯连接到usb接头的金属部分效果会更好。
串口通信基本接线方法 龚建伟2001.6.20 目次：1.DB9和DB25的常用信号脚说明 2.RS232C串口通信接线方法 3.串口调试中要注意的几点 目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。 1.DB9和DB25的常用信号脚说明 2.RS232C串口通信接线方法（三线制） 首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连 ?同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连； ?两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）
上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战 百胜。 3.串口调试中要注意的几点： ?不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过转换器才能连接； ?线路焊接要牢固，不然程序没问题，却因为接线问题误事； ?串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果； ?强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。

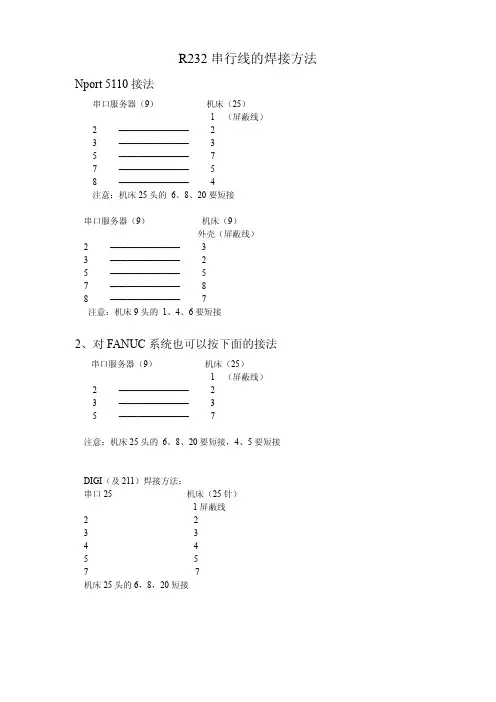

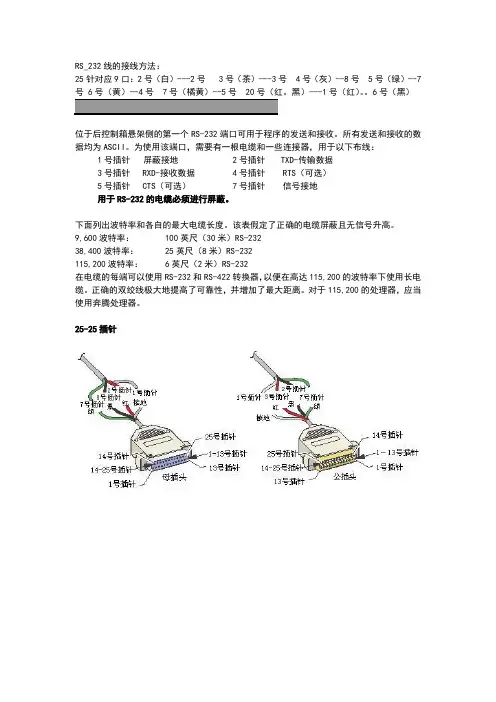

串口线制作方法 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】

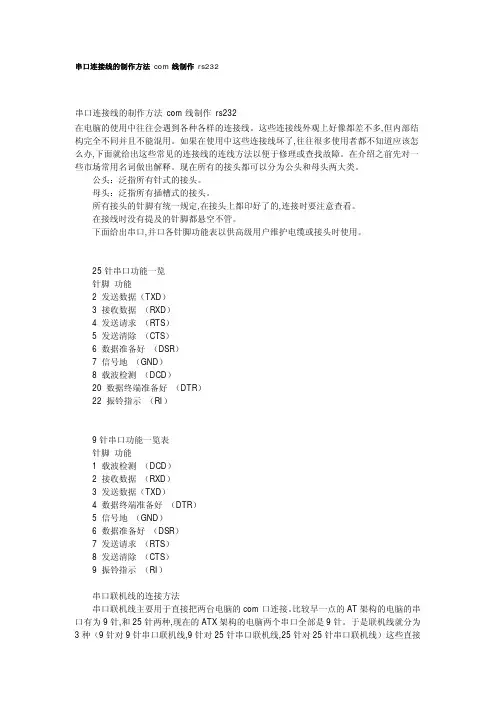

串口连接线的制作方法 com线制作 rs232 2008年07月20日星期日 01:50 在电脑的使用中往往会遇到各种各样的连接线。这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用。如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障。在介绍之前先对一些市场常用名词做出解释。现在所有的接头都可以分为公头和母头两大类。 公头：泛指所有针式的接头。 母头：泛指所有插槽式的接头。 所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看。 在接线时没有提及的针脚都悬空不管。 下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用。 25针串口功能一览 针脚功能 2 发送数据（TXD） 3 接收数据（RXD） 4 发送请求（RTS） 5 发送清除（CTS） 6 数据准备好（DSR） 7 信号地（GND） 8 载波检测（DCD） 20 数据终端准备好（DTR） 22 振铃指示（RI）
