常用电子元件器的测
量

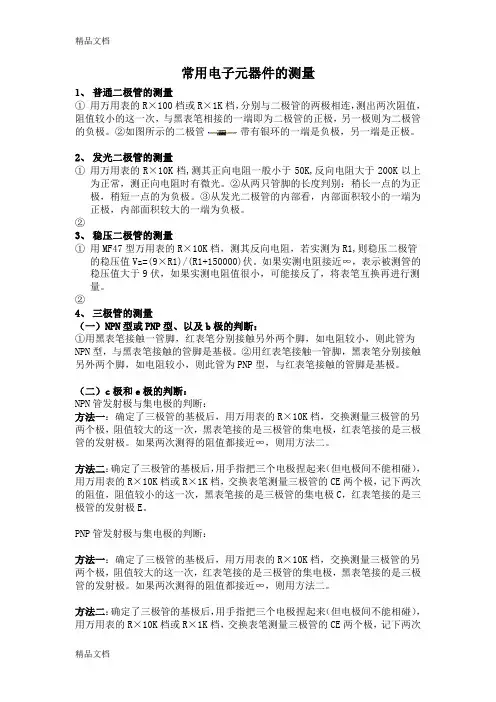

常用电子元器件的测量
1、普通二极管的测量
①用万用表的R×100档或R×1K档，分别与二极管的两极相连，测出两次阻
值，
阻值较小的这一次，与黑表笔相接的一端即为二极管的正极，另一极则为二极管的负极。②如图所示的二极管带有银环的一端是负极，另一端是正极。
2、发光二极管的测量
①用万用表的R×10K档,测其正向电阻一般小于50K,反向电阻大于200K以上为正常，测正向电阻时有微光。②从两只管脚的长度判别：稍长一点的为正极，稍短一点的为负极。③从发光二极管的内部看，内部面积较小的一端为正极，内部面积较大的一端为负极。
3、稳压二极管的测量
①用MF47型万用表的R×10K档，测其反向电阻，若实测为R1,则稳压二极管的稳压值Vz=(9×R1)/(R1+150000)伏。如果实测电阻接近∞，表示被测管的稳压值大于9伏，如果实测电阻值很小，可能接反了，将表笔互换再进行测量。4、三极管的测量
（一）NPN型或PNP型、以及b极的判断：
①用黑表笔接触一管脚，红表笔分别接触另外两个脚，如电阻较小，则此管为NPN型，与黑表笔接触的管脚是基极。②用红表笔接触一管脚，黑表笔分别接触另外两个脚，如电阻较小，则此管为PNP型，与红表笔接触的管脚是基极。
（二）c极和e极的判断：
NPN管发射极与集电极的判断：
方法一：确定了三极管的基极后，用万用表的R×10K档，交换测量三极管的另两个极，阻值较大的这一次，黑表笔接的是三极管的集电极，红表笔接的是三极管的发射极。如果两次测得的阻值都接近∞，则用方法二。
方法二：确定了三极管的基极后，用手指把三个电极捏起来（但电极间不能相碰），用万用表的R×10K档或R×1K档，交换表笔测量三极管的CE两个极，记
下两次的阻值，阻值较小的这一次，黑表笔接的是三极管的集电极C，红表笔接的是三极管的发射极E。
PNP管发射极与集电极的判断：
方法一：确定了三极管的基极后，用万用表的R×10K档，交换测量三极管的另两个极，阻值较大的这一次，红表笔接的是三极管的集电极，黑表笔接的是三极管的发射极。如果两次测得的阻值都接近∞，则用方法二。
方法二：确定了三极管的基极后，用手指把三个电极捏起来（但电极间不能相碰），用万用表的R×10K档或R×1K档，交换表笔测量三极管的CE两个极，记下两次的阻值，阻值较小的这一次，红表笔接的是三极管的集电极C，黑表笔接的是三极管的发射极E。
（三）其它两种方法判断三极管的极性
①带有散热片的三极管，与散热片相连的管脚，是集电极。
②对于三个管脚一字排开的三极管，发射极一般是边上的某一个脚。
5、硅管和锗管的判别
用万用表的“档”，如测得电压降为0.5～0.7V,即为硅管，如果电压降为0.2～0.3V,即为锗管。
6、电容器的检测
①电容量大小的估测：先用导线对电容放电，用万用表的电阻档，表笔交换接电容两极，表针有一个明显的摆动角度，如果电容量较小，就要选择较高的电阻档，积累经验后就可以估测电容量的大小。②漏电电阻的测量：如果电容量较大时，用较低的电阻档对电容充电，迅速拨到较高的电阻档，经一段时间后，指针停在某一刻度上，其读数即为漏电电阻。电容量较小的电容可直接用高阻档测量。测有极性的电解电容时，黑表笔接电解电容的正极，红表笔接电解电容的负极，测出的是电解电容的正向漏电电阻。如果黑表笔接负极，红表笔接正极，测出的是反向漏电电阻。③电解电容极性的判断：A、用万用表交换测量电解电容的漏电电阻。漏电电阻较大的这一次，黑表笔接的是电容的正极，红表笔接的是电容的负极。B、电解电容管脚稍长的一极是正极，管脚稍短的一极是负极。
7、色环电阻的识别
①普通电阻用四条色环表示标称阻值和允许偏差，其中第一环、第二环表示有效数字，第三环表示倍率，第四环表示允许偏差。
②两位有效数字的阻值色标表示法：
②常用E24系列电阻规定24个基本系数：10，11，12，13，15，16，18，
20，22，24，27，30，33，36，39，43，47，51，56，62，68，75，82，91。这些系数再乘以第三环的倍率，即为某一具体电阻器阻值。
③E24系列的电阻如果不是上述基本系数或阻值超出0.01Ω---22MΩ范围，应
使用万用表进行确认，或可能是电阻已经变值，不能使用。
