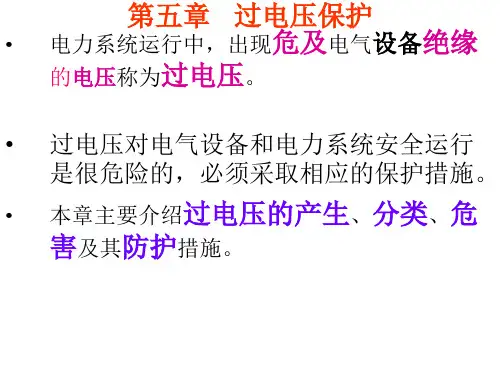

过电压及过电压保护
一什么是过电压
在电力系统中由于某种原因出现的对设备绝缘有危害，暂时性的电压升高现象。
二过电压的分类
分为：内部过电压和外部过电压
（1）系统运行中由于由于断路器的正常操作或系统发生事故时，因电磁能转换所以起的过电压，叫内部过电压。如操作过电压和谐振过电压. 工频过电压
（2）外部过电压（也叫大气过电压）它有两种形式:直击雷（雷电直接对建筑物或其他物体放电，其过电压所以起的雷电流通过这些物体流入大地，产生破坏性很大的热效应和机械效应）。感应雷就是雷电的静电感应或电磁感应所引起得过电压
内部过电压
操作过电压产生主要有3种形式(1)切除空载变压器。（在切除空载变压器时，因断路器可能在电流未过零点时分断，变压器绕组中的磁场能量转换为电能，从而产生过电压。这种过电压与变压器空载电流的大小和断路器的灭弧能力有关。）（2）分合空载长线路。（分合空载长线路时由于断路器触头间电弧多次重燃引起的过电压）（3）弧光接地（在中性点不接地系统中，当发生间歇性的弧光接地时，再发在非故障相引发的高频振荡过电压）工频过电压产生主要有3种形式（1）空载长线路的电压升高（2）三相中性点不接地系统发生单相接地时非故障相对地电压的升高（3）超高大容量线路从满载状态突然甩掉负荷时的电压升高。这种过电压对电器设备的绝缘影响不大，但是操作过电压一般是在工频过电压的基础上发展起来的。
谐振过电压产生主要有2种形式（1）当电网参数选择不当，因某一线路或母线的自振频率与电源谐波频率之一接近，就会产生谐振过电压。（2）高压真空开关的同期性差
三过电压保护
（1）外部过电压保护（也就是防雷保护）
雷电的危害
1.热效应。烧断导线，烧毁电器设备。
2.机械效应。当雷电直接击中房屋、电杆、树木，雷电电流经过木质纤维时，会产生高热，将其炸裂破坏。
3.电磁场效应。在雷电电流通过的周围，将产生很大的电磁场，使附近的导线或金属结构产生很高的感应电压，击穿电气设备一引起火灾和爆炸从而产生极其严重的破坏作用。
4.雷电的闪络放电。烧毁绝缘子造成断路器跳闸，线路停电等供电事故
防雷保护装置
避雷针.（用来保护发电厂，变电所）
作用：将雷电吸引到金属针上，安全的导入大地，从而保护附近的建筑和
设施免受雷击。
原理：在雷雨天气，建筑物上空出现带电云层时，迅雷针被感应上大量电荷，由于避雷针针头是尖的，而静电感应时，导体尖端总是聚集了最多的电荷．这样，避雷针就聚集了大部分电荷．避雷针又与这些带电云层形成了一个电
容器，由于它较尖，即这个电容器的两极板正对面积很小，电容也就很小，也就是说它所能容纳的电荷很少．而它又聚集了大部分电荷，所以，当云层上电荷较多时，避雷针与云层之间的空气就很容易被击穿，成为导体．这样，带电云层与避雷针形成通路，而避雷针又是接地的．避雷针就可以把云层上的电荷导人大地，使其不对所保护的建筑构成危险，保证了它的安全．
避雷针由接闪器、引下线和接地体组成。接闪器（直接截受雷击的避雷针的针尖直径10——12CM长1——2m的圆钢做成）.引下线是指连接接闪器
与接地体的金属导体
（必须保证不被雷电流烧断采用6MM的圆钢或不低于35平方毫米的镀锌钢绞线）。接地体是指埋入土壤中或混凝土基础中作散流用的导体（接地体为金属导体其接地电阻不能大于4欧姆）在发电厂和变电所中，避雷针与电器设备的外壳是不能共用一个接地极的；
如果雷击到避雷针上，雷电流通过构架接地引下线流散到地中，由于构架电感和接地电阻的存在，在构架上会产生很高的对地电位，高电位对附近的电气设备或带电的导线会产生很大的电位差。如果两者间距离小，就会导致避雷针构架对其它设备或导线放电，引起反击闪络而造成事故；
为限制接地导体电位升高，避雷针必须良好接地，并与设备保持一定的距离；避雷针与变配电设备不但不能连接，而且在地面上的空间距离不得小于5米，避雷针接地网与电气设备接地网之间的地下净距离不得小于3米。
避雷线
（主要是保护输电线路也可以用来保护发电厂，变电所）避雷线又称架空地线，架设在杆塔顶部，一根或二根，用于防雷，110-220千伏线路一般沿全线架设。在雷击不严重的110千伏及较低电压的线路上，通常仅在靠近变电所两公里左右范围内装设避雷线，作为变电所进线的防雷措施。
避雷线一般使用镀锌钢绞线架设，常用的截面是25、35、50、70平方
毫米。导线的截面越大，使用的避雷线截面也越大。避雷线也是有三部分组成
金属线.引下线和接地体组成《接地电阻是由接地体附近的土壤电阻决定的但最大不超过30欧姆》
避雷器
作用：防止雷电波沿线路侵入变电所内危害电器设备的绝缘
原理：避雷器与被保护设备并联，当雷电波沿线路传入变电所超过壁垒群殴的保护水平时，避雷器首先对地放电，将雷电压幅值限制在被保护设备雷电压冲击水平以下，使电气设备受到保护。
分类：有5种保护间隙避雷器.管型避雷器.阀型避雷器.磁吹阀式避雷器.氧化锌避雷器。咱们变电所和线路上用的就是氧化锌避雷器。
三内部过电压
工频过电压谐振过电压操作过电压（在咱们这里预防的方法在真空
开关的下侧并联安装一组氧化锌避雷器但是如果是弧光接地引起的操作过电压用这种方法就不行。那就必须采用小电流接地选线装置当发生永久性单相接地故障时在整定时间内可以自动报警或断开故障线路）
过电压保护整定原则
3～110kV电网继电保护装置运行整定规程规定：
a) 过电压保护定值应按电容器端电压不长时间超过1.1倍电容器额定电压的原则整定。
b) 过电压保护动作时间应在1min以内
c) 过电压保护可根据实际情况选择跳闸或发出信号
d）过电压继电器宜有较高的返回系数
e）过电压继电器宜优先选用带有反时限特性的电压继电器
辽宁工业大学 电力系统继电保护课程设计（论文）题目：输电线路电流电压保护设计（7） 院（系）：电气工程学院 专业班级：电气09 学号： 学生姓名： 指导教师：（签字） 起止时间： 2012.12.31-2013.01.11
课程设计（论文）任务及评语
续表 注：成绩：平时20% 论文质量60% 答辩20% 以百分制计算
摘要 电力系统的输、配线路因各种原因可能会发生相间或相地短路故障，因此，必须有相应的保护装置来反映这些故障，并控制故障线路的断路器，使其跳闸以切除故障。 针对电力系统输电线路进行继电保护设计，采用三段式电流电压保护的方法，确定出最大、最小运行方式下的等值电抗。进行了相间短路的最大、最小短路电流的计算。进行了保护1、2、3的电流速断保护整定值计算，并计算了各自的最小保护范围。进行了保护2、3的限时电流速断保护定值计算，并校验了灵敏度。进行了保护1、2、3的过电流保护定值计算，确定保护1、2、3过电流保护的动作时限，校验保护1作近后备，保护2、3作远后备的灵敏度。绘制三段式电流保护原理接线图。并分析了动作过程。采用MATLAB建立系统模型进行输电线路电流电压保护仿真分析。 关键词：三段式电流电压保护；整定值计算；灵敏度；等值电抗
目录 第1章绪论 (4) 第2章输电线路电流保护整定计算 (7) 2.1电流Ι段整定计算 (7) 2.1.1保护3在最大、最小运行方式下的等值电抗 (7) 2.1.2C、D、E母线相间短路的最大、最小短路电流 (8) 2.1.3保护1、2、3的电流速断整定值 (8) 2.2电流Ⅱ段整定计算 (9) 2.3电流Ⅲ段整定计算 (10) 第3章电流保护原理图的绘制与动作过程分析 (12) 3.1电流三段式保护原理接线图 (12) 3.2电流三段式保护原理展开图 (13) 第4章MATLAB建模仿真分析 (15) 第5章课程设计总结 (17) 参考文献 (18)
新疆大学 课程设计报告 所属院系：科学技术学院 专业：电气工程及其自动化 课程名称：电子技术基础上 设计题目：过电压保护电路设计 班级：电气14-1 学生姓名：庞浩 学生学号：20142450007 指导老师: 常翠宁 完成日期：2016. 6. 30
1．双向二极管限幅电路
图2 经典过电压保护电路 经典过电压保护电路虽然有许多优点，但是由于Multisim 12.0中无法找到元件 MAX6495,无法进行仿真，所以不选用该方案。 3．智能家电过电压保护电路 电路原理：该装置工作原理见图，电容器C1将220V 交流市电降压限流后，由二极管1D V 、 2D V 整流，电容器2C 担任滤波，得到12V 左右的直流电压。当电网电压正常时， 稳压二极管VDW 不能被击穿导通，此时三极管VT 处于截止状态，双向可控硅VS 受到电压触发面导通，插在插座XS 中的家电通电工作。（图3） 图3 智能家电过压保护电路 如果电网电压突然升高，超过250V ，此时在RP 中点的电压就导致VDW 击穿导通，VDW 导通后，又使得三极管VT 导通，VT 导通后，其集电极—发射极的压降很小，不足以触发VS ，又导致VS 截止，因此插座XS 中的家电断电停止工作，因而起到了保护的目的。一旦电网电压下降，VT 又截止，VT 的集电极电位升高，又触发VS 导通，家电得电继续工作。 R 电阻5.1K1，RP 电位器15K 选用多圈精密电位器1，C1金属化纸介电容0.47uF 耐压≥400V1，C2电解电容100uF/25V1，1D V 、 2D V 整流二极管IN40072，VDW 稳压二极管 12V 的2CW121，VT 晶体三极管3DA87C 、3DG12等1，VS 双向可控硅6—10A 耐压≥600V1，CZ 电源插座10A 250V1 该装置的调试十分简单，当电网电压为220V 时，调整RP ，使VDW 不击穿，当电压升高至250V ，VT 饱和导通即可，调试时用一调压变压器来模拟市电的变化更方便。 优点：能够保护家用电器避免高电压的冲击带来的伤害，、 缺点：需要购买二极管，NPN 型BJT 以及双向可控硅VS ，不太经济。
高压架空线路的过电压保 护参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
高压架空线路的过电压保护参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 由于架空线路长面广，遍布各地，因此雷电事故一般 较多（占电网雷电事故的90％以上）。为此，对高压架空 线路应采取严格的和全面的过电压保护，其中主要有以下 几项： （1）防止直接雷击的保护如架设避雷线，个别地段 用避雷针保护，以及采用避雷器、保护间隙等。 （2）防止发生反击（闪络）的保护当雷击杆顶或避 雷线时，由于有杆塔电感和接地电阻，雷电流可能导致杆 塔电位达到使线路绝缘发生反击（对导线闪络放电）的数 值。通常，可采用降低接地电阻、加强绝缘和增大耦合系 数等办法来保护。 （3）防止出现工频稳定电弧的保护线路绝缘发生冲
击闪络之后，只要不出现稳定的工频短路电弧，就不会造成线路跳闸。所以，要采用降低绝缘上的电位梯度，中性点不扫地或经消弧线圈接地等方式，使大多数冲击闪络电弧自行消失，而不致造成工频短路。 （4）防止供电中断的保护如采取自动重合闸等补救性保护措施。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
电压保护装置采用面板式安装，高雅、亮丽的外观，为低压电控装置提升档次。 相序保护器、过欠压保护器等）主要用于交流50/60Hz， 400V）、440V（460V）、660V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相(逆相序)、三相电压不平衡等提供继电保
复位方式：相序、缺相故障手动复位；不平衡、过欠压故障自动复位，也可按复位键手动复位。断 电后故障锁存功能。 JL-410电压保护装置功能选型 电压保护装置按功能的组合分以下四个系列，每个系列都有不同电压等级的产品。 ●表示具有该功能 ○表示不具有该功能 电压保护装置不同电压等级的产品选型 产品选型举例 1. 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护、三相电压不平衡保护、相序保护）， 使用于380V 电压，那所选择的电压保护装置产品型号，应该为JL-410。 2. 如用户只需要相序保护，缺相保护两种功能，使用于煤矿660V 的电压，那所选的电压保护装置产品 型号应该为JL-411-60。 JL-410电压保护装置功能描述： 1、过压保护：当电网电压大于设定值时启动该项保护功能，动作门限值设定范围OFF-390-490V ，动作 方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到小于设定值10V 以上时，保护器 自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 2、欠压保护：当电网电压小于设定值时启动该项保护功能，动作门限值设定范围300-370V-OFF ，动作 方式为定时限，动作时间设置范围0.1-25s 。保护动作后电网电压恢复到大于设定值10V 以上时，保护器 自动复位，也可按复位键手动复位。用户可选择是否启用该项保护功能。 3、三相电压不平衡保护：当电网电压三相不平衡度大于设定值时启动该项保护功能，不平衡度动作门 限值设定范围OFF-5-30%，动作方式为定时限，动作时间设置范围1-25s 。当电网电压三相不平衡度恢复 到小于设定门限值2%以上时，保护器自动复位，也可按复位键手动复位。用户可选择是否启用该项保护 功能。 三相电压不平衡度计算公式： A ——电压不平衡度 max U ——三相线电压中最大线电压值 % 100max min max ?-=U U U A
三相组合式过电压保护器（TBP或JPB） 一、概述 过电压保护器是一种取代传统避雷器的新型过电压保护器，它能可靠地保护电气设备的相-地和相-相之间绝缘免受过电压的损坏，对相-地、相-相同时提供过电压保护。这是普通氧化锌避雷器所不可相比的。 过电压保护器有以下特点：体积小，重量轻，密封性能好，防潮防爆，耐碰撞，安装灵活，运输无破损。 二、使用条件 a) 适用于户内、外； b) 环境温度-40℃~+40℃； c) 海拔高度不超过3000m； d) 电源频率不小于48Hz，不大于62 Hz； e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压； f) 地震烈度8度及以下地区； g) 最大风速不超过35m/s； h) 重污秽及以下地区。 三、用途及适用范围 过电压保护器广泛适用于35kV以下中性点非有效接地系统中的高压设备，以及冶金、化工、煤炭、轻工等使用大容量高压电动机的场合，是取代常规避雷器的换代产品。 按保护对象和用途主要分以下几大类： 1．电站型：主要用于保护发电厂，变电站中交流电气设备免受大气过电压和操作过电压和相间及相对地操作过电压的损坏。2．并联补偿电容器型：主要用于抑制真空开关或少油开关操作电容器组引起的相间和相对地操作过电压，达到保护电容器组免受损坏。 3．电机型：主要用于保护旋转电机，限制切合真空开关引起的相间和相对地操作过电压，达到保护变压器和防止真空开关相间和相对地闪络的目的。 4．配电型：主要用于保护相应电压等级的开关柜、变压器、箱式变压器电缆出线头等配电设备免受大气过电压和操作过电压以及相间和相对地操作过电压的损坏。 四、主要规格及技术参数
电力系统的过电压保护（第二版） 1、防止雷电过电压的手段：减少架空电力线路雷害事故的基本方法是安装避雷线，降低杆塔接地装置的接地电阻，适当提高线路的绝缘水平，对特殊杆塔接地和绝缘弱点更须加强保护以及广泛采用自动重合闸等；防止发电厂、变电所的电气设备遭受直接雷击的基本方法是装设避雷针或避雷线；防止侵入过电压波的方法是采用性能良好的母线避雷器和加强进线保护段。早110kV及以下电力网中，绝缘水平主要由雷电过电压决定。 2、内部过电压是由系统两种运行情况之间的过渡过程引起的。操作过电压、弧光接地过电压、谐振过电压。操作和故障》振荡》高次谐波》过电压。影响因素：电力网结构、系统容量及参数、中性点接地方式、断路器的性能、母线上的出现路数、电力网的运行接线、操作方式。@考虑操作过电压时，还要考虑系统突然失去负荷后或者对称短路后切除故障时出现的动态电压升高或空载长线路由于导线的电容效应在线路末端引起的工频电压升高。操作过电压在与动态过电压同时出现时，就有可能引起设备绝缘击穿的事故，在500kV系统中，要采用并联电抗器。@操作过电压取决于中性点接地方式，时间短。a、切电容负荷》断路器电弧重燃》电磁振荡，切空载长线》与线路长度有关的高频振荡电压，空载线路和并联电容器。b、切除含有电感的设备如空载变压器、电抗器、非同期电动机、熔断器熔断、变压器中性点接有消弧线圈时断开最后一条线路的两相接地故障，都会出现过电压。持续时间短的高频振荡波，对绝缘的作用与雷电相似。c、中性点不接地或经消弧线圈接地方式(60kV以下采用，110kV～154kV用经消弧线圈接地方式，以上中性点直接接地)，在单相接地故障时，仍能保持三相电压平衡，继续供电。经消弧线圈接地可以迅速消除单相的瞬间接地电弧，好处很大，尤其在电容电流较大的系统中更应采用。近年来电缆线路大量投入，电容电流迅猛增加，也可以改用高阻或低阻接地方式。@谐振过电压，线性谐振过电压、参数谐振过电压、铁磁谐振过电压。时间较操作过电压长。a、铁磁谐振过电压，断路器非全相拉合闸或保护熔断器非全相动作，在中性点不接地的变压器中性点上产生。解决措施：在中性点上加装高值阻尼电阻(以M欧计)，消除铁磁谐振过电压；避免双侧电源时的工频电压升高，必要时采用放电间隙。
简述过电压保护器试验方法 摘要:在每年的电气预防性试验中，检修试验人员都误认为过电压保护器是一个整体，无法进行正常的高压电气试验，只能放弃过电压保护器电气试验，从而给电力系统安全运行带来了潜在的隐患。 关键词：过电压保护器电气试验 引言：目前，过电压保护器在我们新密局李堂变、园区变、李湾变等变电站10kV或35kV高压开关柜内部安装，为开关柜、母线提供过电压保护作用，如不能定期进行电气预防性试验，一定影响到开关柜等电气设备正常运行。 一、过电压保护器试验方法 过电压保护器在投入使用前以及使用后每年都应进行预防性试验，试验时保护器的四个端子应从其它电器设备上拆下，不允许和其它设备连接时进行试验，试验的具体内容如下： 1）外观检查：检查外绝缘有无损伤。 2）对于无间隙组合式过电压保护器，应进行以下试验：直流 1mA 参考电压：在保护器两两端子之间施加直流电压，当流过保护器的电流稳定于 1mA 后，读取此时保护器两端子之间的电压数值，该值不得小于技术参数表中的规定值。 泄漏电流：在保护器两两端子间施加 0.75 倍的直流 1mA 参考电压，此时流过保护器的泄漏电流不得大于50μA。 无间隙组合式过电压保护器不允许做工频放电电压试验。 3) 对于串联间隙组合式过电压保护器，应进行工频放电电压试验，
试验接线如图所示。试验时在保护器 A、B、C、D 两两端子之间分别施加工频电压，调节自耦变压器 ZT，缓慢加压，观察安培表 A 的电流变化。当安培表 A 的电流突然增大时，表示间隙电极放电，记录此时电压表 V 的电压值，此值即为工频放电电压在变压器原边的数值，此值乘以升压变压器 ST 的变比，即为该两相的工频放电电压值。由于放电电极允许有一定的分散度，以及测试方法的差异，现场测试值不应超出出厂试验值的 20%。如果超出该范围，应停止运行，及时通知厂家处理。 二、过电压保护器注意事项 1）应根据电压等级和被保护对象正确地选择保护器的型号和技术参数。 2）应提供所需连接电缆的长度L。 3）开关柜进行耐压试验时，应将保护器四个端子从母线上拆下，否则，可能损坏保护器。
保护电路设计方法- 过电压保护 2.过电压 保护 ⑴过电 压的产生 及抑制方 法 ①过电压产生的原因 对于IGBT开关速度较高，IGBT关断时及FWD逆向恢复时，产生很高的di/dt，由于模块周围的接线的电感，就产生了L di/dt电压（关断浪涌电压）。 这里，以IGBT关断时的电压波形为例，介绍产生原因和抑制方法，以具体电路（均适用IGBT/FWD）为例加以说明。 为了能观测关断浪涌电压的简单电路的图6中，以斩波电路为例，在图7中示出了IGBT关断时的动作波形。 关断浪涌电压，因IGBT关断时，主电路电流急剧变化，在主电路分布电感上，就会产生较高的电压。关断浪涌电压的峰值可用下式求出： V CESP=E d＋(-L dI c/dt) 式中dl c/dt为关断时的集电极电流变化率的最大值；V CESP为超过IGBT的C-E间耐压(V CES)以至损坏时的电压值。 ②过电压抑制方法 作为过电压产生主要因素的关断浪涌电压的抑制方法有如下几种： 1.在IGBT中装有保护电路（=缓冲电路）可吸浪涌电压。缓冲电路的电容，采用薄膜电容，并靠近IGBT 配置，可使高频浪涌电压旁路。
2.调整IGBT的驱动电路的V CE或R C，使di/dt最小。 3.尽量将电件电容靠近IGBT安装，以减小分布电感，采用低阻抗型的电容效果更佳。 4.为降低主电路及缓冲电路的分布电感，接线越短越粗越好，用铜片作接线效果更佳。 ⑵缓冲电路的种类和特 缓冲电路中有全部器件紧凑安装的单独缓冲电路与直流母线间整块安装缓冲电路二类。 ①个别缓冲电路 为个别缓冲电路的代表例子，可有如下的缓冲电路 1.RC缓冲电路 2.充放电形RCD缓冲电路 3.放电阻止形RCD缓冲电路 表3中列出了每个缓冲电路的接线图。特点及主要用途。 表3 单块缓冲电路的接线圈特点及主电用途
JL-420线路保护器说明书 线路保护器概述 JL-420线路保护器是我公司研制的一款简洁实用型三相 三线制的电源保护继电器。特别适用于起重机械、电梯、制 冷控制系统等对相序错相有特别要求，相序错误时容易造成 安全事故、设备损坏的场合。本品能对设备的供电电源进行 实时监控，在电源发生过电压、欠电压、相序、三相电压不 平衡、断相等异常时迅速切断电源。 JL-420线路保护器不但可替代国内的传统型号的同类产品， 如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D 、 XJ3-D；而且完全可替代国外进口品牌的同类产品，如西门 子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能， 更具有超高的性价比。 线路保护器性能特点 1、采用三相三线制工作方式，能更好的适应如起重机类的三 相三线制供电设备的保护； 2、保护器内部供电采用三相供电，即使任意一相断相也不影 响保护功能的实现及故障指示； 3、采用交流采样技术，实时检测三相电压变化情况，测量更 精确，故障判定更可靠； 4、能准确判断任何状态下的断相（动态断相和静态断相）故障； 5、能准确区分断相故障和相序错故障； 6、能分别指示各种故障状态； 7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1秒； 8、标准HT35导轨式安装更方便； 9、宽度仅为22.5mm，节省柜内空间； 10、压线式接线端子，连接更加方便可靠。 线路保护器规格选型
●表示具有该功能○表示不具有该功能 产品选型举例 如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的线路保护器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420线路保护器。 如用户只需要相序保护，缺相保护两种功能，使用于船用440V的电压，那所选的产品型号应该为JL-420-440T线路保护器。 线路保护器功能介绍 过压和欠压保护： 过压保护判定依据为三相电压中最高电压大于过压判定值，欠压保护判定依据为最低电压小于欠压判定值，发生过欠压故障后保护器‘过/欠压’指示灯闪烁，在延迟设定的动作时间后内部继电器动作，保护动作后‘过/欠压’指示灯常亮。过欠压动作判定值的调节是工作电压与额定电压Ue的百分比，可从Ue±（5%～20%）任意调节，过欠压动作延迟时间可从0.1S～10S任意调节，调节方式均为嵌入式旋钮调节，过欠压同时调节，操作简单方便。过欠压保护复位方式为电压恢复正常后自动复位，复位时设有回差值，有效防止误动作。 三相电压不平衡保护： 三相电压不平衡会给电机类负载造成三相电流不平衡，电机发热量增大，严重时烧毁电机绕组。对于变压器而言，当高压侧断相时会给变压器二次侧造成三相电压不平衡故障。当三相电压
1过电压防护问题 1.1过电压防护的背景 建国初期我国中压电网主要由架空线路和油电缆构成，空气绝缘与油绝缘具有可恢复性，3~4倍的内部过电压对绝缘构不成威胁，所以当时的中压电网只需要对高幅值的雷电过电压采取限制措施，不需要考虑内部过电压的防护问题。采取的具体措施是在相与地之间各安装一只普通的阀式避雷器，用于防护雷电造成的高幅值的相对地过电压。 到了上世纪90年代以后，我国中压电网大量采用真空断路器取代了原有的少油断路器。真空断路器相比少油断路器的免维护、寿命长、运行可靠。但由于真空灭弧室的超强的灭弧能力，往往在电弧过零点之前就被强行截断。真空断路器截流时电感储存的磁能与杂散电容储存的电能之间相互转换的振荡过程，使得操作过电压频繁发生。 企业中压配电网越来越多的由电缆线路取代了架空线路，与架空线路的可恢复性绝缘不同，交联聚乙烯电缆的固体化绝缘是不可恢复的，绝缘击穿具有累积效应。3~5倍的内部过电压会在绝缘介质内部产生局部放电，产生细微的破坏，反复多次的内部过电压就会造成绝缘的累积破坏，导致固体绝缘的运行寿命会明显缩短。 1.2普通避雷器不能限制内部过电压 电网的内部过电压一般在相电压的3—4倍之间，多数在3.5倍左右。过去采用的阀式避雷器是按照躲过电网内部过电压设计的，例如： 工频放电电压U（动作电压）=1.1×3.5×（1.15Ue/3） 按照这样原则设计的参数，普通避雷器在电网内部过电压下是不放电的。另一方面，包括操作过电压、弧光接地过电压在内的电网内部过电压是发生在相与相之间的，而普通避雷器是接在相与地之间的。所以，普通避雷器不能限制电网的内部过电压。 在电缆线路与真空断路器大量使用的大背景下，我国中压配电线路的绝缘越来越多的受到系统内部过电压的威胁，过去的阀式避雷器和普通的氧化锌避雷器已无法满足系统内部过电压与雷电过电压的双重防护要求。由于能不过电压不能有效限制，导致交联聚乙烯电缆一般在投运5~8年后事故率明显上升。 1.3无间隙氧化锌避雷器分析 单只无间隙氧化锌避雷器其核心器件是氧化锌非线性电阻，或者叫氧化锌阀片。单只结构，安装于相与地之间。的设计初衷是针对架空线路不需要考虑其内部操作过电压的绝缘危
过电压保护（装置）及维护 一、过电压的定义及分类 1、过电压：超过电力系统最高工作电压的电压，称为过电压。 2、过电压的分类 ①外部过电压（雷电过电压）：由电力系统外部的雷电引起的 过电压。 ②内部过电压（操作过电压、谐振过电压）：由电力系统内部 原因引起的过电压。 二、过电压保护措施的选用原则 一个世纪以来，始终是遵循着如下原则。 1、选用保护措施、避雷器保护性能、绝缘水平等，归根到底 是经济问题。 保护措施可靠性越高，避雷器保护性能越优，保护系统投资和避雷器售价越大，可以降低绝缘造价或减少运行故障损失得到回报。反之，保护措施可靠性越低，避雷器保护性能越差，保护系统投资和避雷器售价越小，绝缘造价或运行故障损失越大。 总之，选用过电压保护措施，力求达到最佳经济效益。 2、任何防雷技术措施应经实践检验原则 至今，在实验室里不能逼真模拟自然雷。理论计算和模拟试验 只能作某些定性分析。防雷保护技术措施主要依据长期的大量
的运行经验积累，不断地修正和改进。国际上常出现过以假设 为依据的形形色色的防雷保护装置，经实践检验被淘汰掉了。 三、过电压保护措施的发展概况 1、人为制造弱绝缘，最早采用的，也是最简单的是放电间隙。 迄今为止，人们还在应用放电间隙。仅是结构不断改进。放电 间隙存在的问题是不能自动熄灭工频续流电弧。 2、1870~1890年，主要是放电间隙和熔丝构成变电设备防雷 保护装置。 3、1896~1908年，制成羊角放电间隙。为了增强间隙熄弧能 力，在间隙上加装磁吹线圈。为了限制工频续流，间隙串联线 性电阻。随后发展多间隙，构成多间隙又串又并联线性电阻的 防雷保护装置。 4、1907~1920年，发明了氧化铝和氧化铅电阻器来替代多间 隙串并联线性电阻，这是阀式避雷器的原型。 5、1920~1930年，又将氧化铝和氧化铅避雷器加装外串羊角 放电间隙，或内串间隙。比较广泛地采用羊角放电间隙与消弧 线圈配合使用。 6、1930~1940年，发明了碳化硅非线性电阻片。使阀式避雷 器起了质的变化。 7、1940~1950年，碳化硅阀式避雷器迅速发展和普及。至今， 我国仍在采用这种普阀避雷器。即我国第一代阀式避雷器。

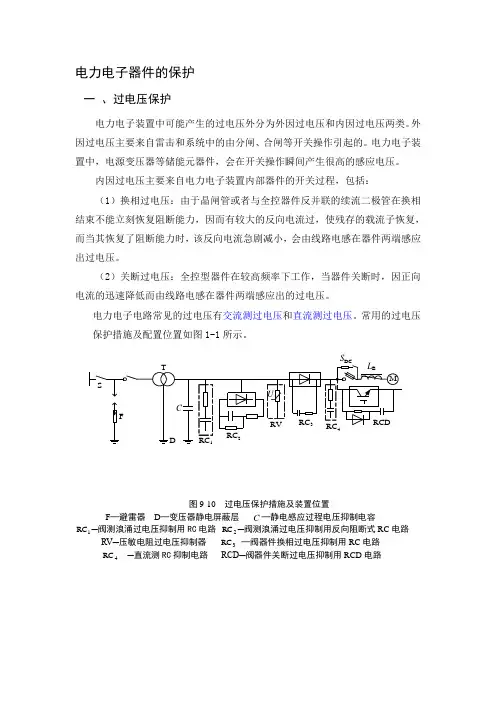

电力电子器件的保护 一 、过电压保护 电力电子装置中可能产生的过电压外分为外因过电压和内因过电压两类。外因过电压主要来自雷击和系统中的由分闸、合闸等开关操作引起的。电力电子装置中，电源变压器等储能元器件，会在开关操作瞬间产生很高的感应电压。 内因过电压主要来自电力电子装置内部器件的开关过程，包括： （1）换相过电压：由于晶闸管或者与全控器件反并联的续流二极管在换相结束不能立刻恢复阻断能力，因而有较大的反向电流过，使残存的载流子恢复，而当其恢复了阻断能力时，该反向电流急剧减小，会由线路电感在器件两端感应出过电压。 （2）关断过电压：全控型器件在较高频率下工作，当器件关断时，因正向电流的迅速降低而由线路电感在器件两端感应出的过电压。 电力电子电路常见的过电压有交流测过电压和直流测过电压。常用的过电压保护措施及配置位置如图1-1所示。 S F RV RCD T D C U M RC 1 RC 2 RC 3 RC 4 L B S DC 图9-10 过电压保护措施及装置位置 F ─避雷器 D ─变压器静电屏蔽层 C ─静电感应过程电压抑制电容 1RC ─阀测浪涌过电压抑制用RC 电路 2RC ─阀测浪涌过电压抑制用反向阻断式RC 电路 RV─压敏电阻过电压抑制器 3RC ─阀器件换相过电压抑制用RC 电路 4RC ─直流测RC 抑制电路 RCD─阀器件关断过电压抑制用RCD 电路
