目录 一、说明 二、外板 1、船底板 2、平板龙骨 3、舭列板 4、舷侧外板 5、舷侧顶列板 三、甲板 1、强力甲板 2、其它甲板 四、单层底 1、实肋板 2、中内龙骨 3、旁内龙骨 4、舭肘板 五、双层底 1、中桁材 2、非水密旁桁材 3、水密旁桁材 4、实肋板 5、水密实肋板 6、内底板 7、货舱区舷侧底部结构 8、双底部分外底纵骨 9、双底部分内底纵骨 10、肘板 六、舷侧骨架 1、货舱区域(#34~#131) 2、机舱部分(#10~#34) 3、首尖舱
4、尾尖舱 七、甲板骨架 1、露天强力甲板计算压头 2、甲板各区域压头值 3、首楼甲板骨架计算 4、尾～#8尾楼甲板骨架 5、#8～#29尾楼甲板骨架 6、尾～#35主甲板骨架 7、#35～#134主甲板骨架 8、#134～首主甲板骨架 9、#35～#134平台骨架 10、机舱平台骨架 11、首尖舱平台骨架 12、主甲板机舱舱口纵桁 13、货舱端横梁 八、水密舱壁 1、舱壁板厚 2、扶强材 3、桁材 4、内舷板纵骨架式骨架 九、首柱 十、机座 十一、支柱 1、支柱负荷计算 2、支柱剖面积计算及支柱壁厚十二、上层建筑及甲板室 1、首楼后壁 2、尾楼前壁 3、首尾楼舷侧 4、甲板室 十三、货舱围板 十四、舷墙
一、说明 本船主要运输矿石及钢材，兼顾煤碳及水泥熟料等货物。航行于长江武汉至宁波中国近海航区及长江A、B级航区。船舶结构首尾为横骨架形式，中部货舱区采用双底双舷、单甲板、纵骨架式形式，所有构件尺寸均按CCS《钢质海船入级与建造规范》(2001)要求计算。 1、主要尺度 设计水线长：L WL107.10米 计算船长：L 104.10米 型宽：B 17.5米 型深：D 7.6米 结构计算吃水：d 5.8米 2、主要尺度比 长深比：L B= 104.1 17.5= 5.95＞5 宽深比：B D= 17.5 7.6= 2.30 ≤2.5 舱口宽度比：b B l= 10.4 17.5=0.594 ＜0.6 舱口长度比：l H l BH= 28 33.6= 0.833 ＞0.7 3、肋距及中剖面构件布置 尾～#10及#140～首肋距为600mm #10～#140 肋距为700mm 本船规范要求的标准肋距为： S = 0.0016L+0.5 = 0.0016×104.1+0.5 = 0.667 m (以下均同)
第一篇船舶常识与船体结构 第一章船舶常识 第一节船舶尺度与主要标志 教学目的：使学生掌握船舶尺度与主要标志。 重点：船舶尺度。 难点；船舶尺度的量取。 计划课时：2节。 作业： 一、船舶尺度 1．船舶尺度及其用途 船舶尺度根据用途的不同，可分为最大尺度、船型尺度和登记尺度三种。 1) 最大尺度 最大尺度又称全部尺度或周界尺度，是船舶靠离码头、系高浮筒、进出港、过桥梁或架空电缆、进出船闸或船坞以及狭水道航行时安全操纵或避让的依据。最大尺度包括: (1)最大长度 最大长度又称全长或总长，是指从船首最前端至船尾最后端(包括外板和两端永久性固定突出物)之间的水平距离。 (2)最大宽度 最大宽度又叫全宽，是指包括船舶外板和永久性固定突出物在内井垂直于纵中线面的最大横向水平距离。 (3)最大高度 是指自平板龙骨下缘至船舶最高桅顶间的垂直距离。最大高度减去吃水即得到船舶在水面以上的高度，称净空高度。 2)船型尺度 船型尺度是《钢质海船入级与建造规范》中定义的尺度，又称型尺度或主尺度。在一些主要的船舶图纸上均使用和标注这种尺度，且用来计算船舶稳性、吃水差、干舷高度、水对船舶的阻力和船体系数等，故又称为计算尺度、理论尺度。船型尺度包括： (1)船长L(垂线间长) 指沿设计夏季载重水线，由首柱前缘量至舵柱后缘的长度(对无舵柱的船舶，则由首柱前缘量至舵杆中心线)，但均不得小于设计夏季载重水线总长的96％，且不必大干97％。 (2)型宽B 指在船舶的量宽处，由—舷的肋骨外缘量至另—舷的肋骨外缘之间的横向水平距离。 (3)型深D(
指在船长中点处，沿船舷由平板龙骨上缘量至卜层连续甲板横梁上缘的垂直距离；对甲板转角为圆弧形的船舶，则由平板龙骨上缘量至横梁上缘延伸线与肋骨外缘延伸线的交点。而在船长中点处，由平板龙骨上缘量至夏季载重线的垂直距离称之型吃水d。 3)登记尺度 登记尺度为《海船吨位丈量规范》中定义的尺度。是主管机关登记船舶、丈量和计算船舶总吨位及净吨位时所用的尺度，它载明于吨位证书中。 (1)登记长度 指量自龙骨板上绿的最小型深85％处水线总长的96％，或沿该水线从首柱前缘量至上舵杆中心线的长度，两者取大值。 (2)登记宽度 指在船舶最大宽度处，两舷外板外表面之间的横向水平距离，但不包括舷外突出物。 (3)登记深度 指在船舶登记长度中点处，自内底板卜缘量至上甲板下缘之间的垂直距离(内底板上有木铺板的，则从木铺板上缘量起)。若是单层底船，则从中内龙骨上缘量至上甲板下缘。 2．船舶主尺度比 船舶的主尺度仅表示船体的大小，而主尺度比却是船体几何形状特征的重要参数，其大小与船舶的各种性能关系密切。 1)船长型宽比L／B( 为垂线间长与型宽的比值，其大小与快速性和航向稳定性有关。比值越大，船体越瘦长，其快速性和航向稳定性越好，但港内操纵不灵活，反之亦然。 2)船长型深比L／D 为垂线间长与型深的比值，其大小主要与船体强度有关。比值大对船体强度不利。 3)船长型吃水比L／d 为垂线间长与型吃水的比值，主要与船舶的操纵性有关。比值大，船舶的操纵回转性能变差。 4)型宽型吃水比B／d 该比值的大小与稳性、横摇周期、耐波性、快速性等因素有关。比值大，船体宽度大，稳性好，但横摇周期小，耐波性变差，航行阻力增加。 5)型深型吃水比D／d 该比值的大小主要与稳性、抗沉性等因素有关。比值大，干舷高，储备浮力大，抗沉性好，但船舱容积增大，重心升高。 二、船舶的主要标志 船舶船体根据需要，在其外壳板上勘划着各种标志(mark)，现就一些主要
船体结构开孔及补强规则 1 范围 本标准规定了船体构件上的应力区域，船体结构开孔（含开口、切口）规则及补强形式。 本标准适用于钢质海船(船长≥20m)建造过程中管系、电缆穿过船体构件时的开孔规则及补强形式， 其它类型船舶及海上工程设施可参照执行。 2. 船体结构开孔规则 2.1 开孔基本原则 2.1.1 开孔形状一般为圆形或腰圆形，孔长轴应沿结构跨度方向或船长方向布置，如需矩形开孔时，其四角需有足够大的圆角，圆角半径R≥h/8(h为孔高)且R≥30。 2.1.2 开孔应远离流水孔、透气孔、减轻孔、人孔、型材贯穿孔等。 2.1.3 开孔边缘应光顺，无影响强度的缺口。 2.1.4 在强构件腹板上开孔时，其开孔位置应尽可能设置在构件的中和轴处或偏近骨架带板（即甲板、壁板或外板）一边，避免在近面板处开孔。 2.1.5 所有肋板、旁桁材上均应开人孔; 所有肋板、旁桁材、纵骨均应有适当的流水孔、透气孔，并应考虑泵的抽吸率；除轻型肋板外，开孔的高度应不大于该处双层底高度的50%, 否则应予加强。各肋板开孔位置在船长方向应尽量按直线排列, 以便利人员出入。在肋板的端部和横舱壁处的 1 个肋距内的旁桁材上, 不应开人孔和减轻孔, 否则开孔边缘应予加强，肋板及旁桁材在支柱下的部分一般不应开孔, 否则应作有效加强。 2.1.6 船中 0.75L 区域内双层底中桁材不允许开孔，特殊情况下必须开孔时，应予以有效加强；船中0.75L 以外中桁材上开孔高度不应大于该处中桁材高度的40%。 2.1.7高强度钢构件尽量少开孔，若开孔应采用圆形或腰圆形。 2.1.8 开孔边缘不要靠近板缝，至少离开50mm；开孔与板缝相交时，孔边缘离板缝不小于75mm，孔中心与板缝距离要尽量小，见图1。 图1 2.1.9 当梁上有密集的小开孔且间距又不满足对开孔间距的要求时，则开孔的宽度和长度的计算值应以全部开孔的最大外轮廓尺寸作为开孔计算的宽度和长度,密集小孔可扩为一腰圆孔。 2.1.10 开孔总长度不能超过0.6 肋距（或0.6 纵骨间距），开孔应分散，不能同时密集在邻近的肋距（或纵骨间距）内。 2.1.11 在船舯0.5L 区域内的强力甲板上开孔，其圆角半径为开口宽度的1/24(Rmin≥300mm)。如舱口围板为套环形式时，圆角半径Rmin≥150mm。 1
船舶结构与设备 特点： 1、知识点多、杂。考点知识多为书本原文，计算、思考等题目较少； 2、与货运、避碰同考，所占比例较小。其中货运160道题目，结构占20-30道题； 3、后期新题更新不多； 4、难点不多，需记忆。如船舶种类及特点、轻型吊杆、舵设备等。
第一章船舶常识（结构货运） 第一节船舶的基本组成与主要标志 一、船舶基本组成 由主船体、上层建筑及其他各种配套设备等组成。 1、主船体 船底：分单层底、双层底。舭部 ★舷侧：首/尾部船首/尾 甲板：上甲板、平台甲板（注：强力甲板、遮蔽甲板、量吨甲板、舱壁甲板定义见“甲板结构”）、甲板命名 舱壁：按方向分横舱壁、纵舱壁（其他分类方式见“舱壁结构”）。★船底、舷侧、舭部构成船壳板 2、上层建筑 定义： 分类：长上层建筑、短上层建筑（定义） 组成：首楼、尾楼、桥楼（位置、作用）、甲板室（长甲板室、短甲板室） ★桅屋属于短甲板室 上层建筑各层甲板：艇甲板、罗经甲板 3、舱室名称 机舱、货舱、压载舱、深舱（定义）、其他舱室 ★隔离空舱（干隔舱）：仅有一个肋骨间距的空舱 二、船舶主要标志
1、球鼻首和首侧推器标志：位置（前、后） 2、吃水标志：公制/英制（10cm/6英尺），★读取 3、甲板线标志：尺寸（300mm×25mm）、★位置 ★4、载重线标志：位置、堪划要求、字母涵义、丈量最小干舷 5、其他标志： 船名船籍港标志：船名字高比船首字高小10%-20%；船籍港字高为船名字高60%-70% 烟囱标志：位置 分舱与顶推位置标志：位置、形状 引航员登离船标志：上白下红 船舶识别号：100总吨及以上客船/300总吨及以上货船，位置 公司名称标志： 第二节船舶尺度与船舶吨位 一、船舶尺度 分为：最大尺度、船型尺度、登记尺度
典型船体结构术语
1典型船体结构术语 图1：单壳油船—典型横剖面图 single hull oil —typical transverse section （transverse adj.横向的, 横断的） 1.强力甲板板strength deck plating （strength n.力, 力量, 力气, 实力, 兵力, 浓度） 2.甲板边板stringer plate 3.舷顶列板sheerstrake （strake n.束紧车轮用的轮铁, 船底板，列板） 4.舷侧板side shell plating （shell n.贝壳, 外形, 炮弹；vt.去壳，炮轰；vi.剥落, 脱壳） 5.舭板bilge plating 6.底部外板bottom shell plating 7.龙骨板keel plate 8.甲板纵骨deck longitudinals 9.甲板纵桁deck girders 10.舷顶列板纵骨sheerstrake longitudinals 11.纵舱壁顶列板longitudinal bulkhead top strake 12.船底纵骨bottom longitudinals 13.船底纵桁bottom girders 14.舭纵骨bilge longitudinals 15.纵舱壁底列板longitudinal bulkhead lower strake (bulkhead n.隔壁, 防水壁) 16.舷侧纵骨side shell longitudinals 17.纵舱壁板longitudinal bulkhead plating (remainder) 18.纵舱壁纵骨longitudinal bulkhead longitudinals 25.甲板横材（中央舱）deck transverse (centre tank ) 26.肋板（中央舱）bottom transverse (centre tank ) 27.甲板横材（边舱）deck transverse (wing tank ) 28.舷侧垂直桁材side shell vertical web 29.纵舱壁垂直桁材longitudinal bulkhead vertical web 30.肋板（边舱）bottom transverse wing tank 31.横撑材struts 31.桁材面板transverse web face plate 图一
目录 1.计算说明 (3) 2.本船主尺度及计算参数 (3) 3.外板 (3) 4.甲板 (4) 5.单层底结构 (5) 6.舷侧骨架 (6) 7.甲板骨架 (7) 8.支柱 (9) 9.平面横舱壁 (10) 10.平面纵舱壁 (12) 11.浮箱结构计算 (13) 12.泵舱结构计算 (16)
1. 计算说明： 本船为无人的非自航的箱形驳船，在甲板上承载新下水船舶。并通过下潜、使新船下水。港内作业，属遮蔽航区。主船体采用纵骨架式结构，滑道部位特殊加强。浮箱采用横骨架式结构。全船结构设计依据中国船级社1996年《钢质海船入级与建造规范》（以下简称“规范”）第2篇之第2章“船体结构”、第5章“油船”及第12章“驳船”部分的要求进行计算。同时，满足中国船级社1992年《浮船坞入级与建造规范》中的有关要求。 2. 本船主尺度及计算参数： 1）船长L=60 m; 2）船宽B=35 m; 3）型深D=6 m; 4）计算吃水d=4 m; 5）方形系数C b= ▽/（L*B*d）≈1; 6）L/D=10, B/D=5.83; 7）纵骨间距S=0.0016L+0.5=0.6m=600mm; 8）肋板、强横梁及强肋骨间距S=2m 。 9）甲板负荷P 及甲板计算压头h： ①一般部位：P1=10t/m2=100kP a ，h1=0.14P1+0.3=14.03m; ②滑道部位：P2=25t/m2=250KP a，h2=0.14P2+0.3=35.3m; 3. 外板 3.1船底板 3.1.1 据规范5.2.1.1，船中部0.4L区域内的船底板厚度应不小于： t1=0.056sf b(L1+170)=0.056×0.6×1×(60+170) =7.728mm t2=6.4sf b d=6.4×0.6×1×6=9.41mm
随着经济的发展，资产评估范围不断扩大；评估对象和评估内容也是复杂多样化；船舶评估也随之而来。我们知道一艘船涉及钢铁、有色金属、机械、电子、化工、轻工、建材、仪表等五十个行业，并涉及导航、通讯、光学、电子等三百多个专业学科。尽管对其不熟悉，但仍然需要评估师去面对，而且要做到快捷与准确的评估，这就是市场经济的需要。评估风险也越来越大，对资产评估师的要求越来越高、压力自然也越来越大。因此，注册资产评估师在接受评估业务时，必须考虑能否有胜任评估对象的评估力量，确保执业质量，竭诚为顾客服务。为了搞好船舶评估,笔者仅就船舶的概念、基本结构、评估方法选择、评估过程，以及应注意的问题,谈一管之见,供业界同行讨论,起抛砖引玉之目的。 一、船舶的概念 （一）船舶的定义 根据《中华人民共和国海商法》第3条规定“本法所称的船舶是指海船和其他海上移动式装置，但是用于军事的，政府公务的船舶和20吨以下的小型船艇除外。上述船舶包括船舶属具”等。《中华人民共和国海商法》所适用的船舶应符合以下条件： 1﹑可航性，即在海上及与海相通水面或水中，具有自航能力的海船或海上移动装置； 2﹑总吨位在20吨以上的船舶；总吨位是指船上所有围蔽空间以100立方英尺为一个吨位的丈量总和。 3﹑该船舶为商业或民用目的，军事的﹑政府公务的船舶不适用本法。
从以上船舶定义看，评估师所涉及的船舶评估大大超出这个范畴。笔者认为评估船舶其定义应为：凡在水上用于交通、运输、捕鱼、科研、港口码头服务和作战等的运载工具均称为船舶。但必须符合中华人民共和国船检规定标准，并取得相关证件，享有占有、使用、收益和处分的权利。 （二）船舶的特征 1﹑船舶的不动产性 从民法原理来看，船舶是可以移动的物，应属于动产法。商然而，由于船舶本身和航海的一些特点，船舶又具有不动产的特征法。 船舶的不动产性主要表现在船舶所有权及抵押权均以登记为对抗要件，我国《中华人民共和国海商法》第9条规定：“船舶所有权的取得﹑转让和消灭，应当向船舶登记机关登记；未经登记的，不得对抗第三人。”第13条规定：“设定船舶抵押权，由抵押权人和抵押人共同向船舶登记机关办理抵押权登记；未经登记的，不得对抗第三人”。 2﹑船舶是合成物 船舶是由本体﹑设备与属具等独立物结合而成的合成物。依民法中有关“主物的处分及于从物”的原则，船舶的处分也应及于船舶设备及属具，但该原则可以通过约定加以限制，如约定其处分不及于从物等3﹑船舶的人格化 船舶的人格化首先表现为船舶国籍的规定法。船舶要取得航行权，必须经过登记，并悬挂该国国旗，这样在海上航行时，便知道该船属于何国了。 船舶的人格化还体现在英美法系的对物诉讼中。船舶被认为是具有
2. 图线及其应用： 表2-1 图线及其应用（续） 序号名称型式（宽度）应用范围示例 1 粗 虚 线 （b） 不可见板材简化线（不包括 规定采用轨道线表示的情况） 轨 道 线 (b) 主船体结构图内不可见水 密板材简化线（肋骨型线图、分 段划分图等除外） 2 细 虚 线 （
表2-1 图线及其应用（续） 序号名称型式（宽度）应用范围示例 7 细 双 点 划 线 （
3. 图形符号： 图形符号按表1-4规定。 表1-4 图形符号 序号名称符号示例1 吃水符号 2 船中符号 3 轴系剖面符号 4 端 接 缝 和 边 接 缝 符 号 一 般 接 缝 分 段 接 缝 5 连续符号 6 间断符号 7 视向符号 8 肋位符号FR
表1-4 图形符号（续） 序号名称符号示例 9 小 开 口 剖 面 符 号 （无扁钢开口） （有扁钢开口） 9 (续) 小 开 口 剖 面 符 号 （无面板） （有面板） 舱底 10 剖切符号
《船体结构与制图》课程标准 一.前言 （一）课程的性质和作用： 《船体结构与船体图识绘》是船舶工程技术专业的一门核心专业课程，是学生学习船舶工程技术的专业基础课，也是学生职业岗位能力的基本能力训练课程。其功能在于让学生通过一系列船体结构的模型、实船、船体图样的识读及船舶图样的绘制，认识船体结构的形式、构件种类、构件名称，掌握船体制图的有关标准、规则和船体图样的绘制方法，从而具备船体加工与装配、造船生产设计、生产组织与管理等职业岗位所需要的基本能力，为学生顶岗就业夯实基础；同时培养学生认真细致、精益求精的工作作风，并为后续专业课程的学习作好前期准备。 后续课程是“船体放样”、“船体建造工艺”、“船舶质量检验与管理”等。 （二）课程基本理念： 本课程的功能是通过对船体结构和船体制图的基础知识，使学生掌握识读和绘制船体图样的基本技能，和把图纸转化为模型的过程，提高学生船体结构分析能力和识图、制图能力,为学生的后续课程打下坚实的基础，同时也为今后在船舶企业从事船舶生产设计、船体检验、计划调度、编制建造工艺等岗位打下基础，使学生具备胜任船体检验员、计调员、船体工艺员等工作岗位的基本知识和能力。 （三）课程设计思路： 本课程的总体设计思路是以船舶工程技术专业（船体方向）在船体结构的认知及识图、绘图相关工作任务和职业能力分析为依据确定课程目标、设计课程内容，以工作任务为线索构建任务引领型课程。 课程结构以识读和绘制船体图样的任务为线索，以“必需、够用，兼顾发展”为原则，包括船体结构、船体图识读和绘制、船体结构节点的模型制作及型线图、分段结构图等图样的手工及计算机绘制，将船体结构的认识和船体图识读与绘制融为一体，让学生用纸板制作船体结构用型材、板材和结构节点模型，加强对对船体结构的认识，理解船体结构的视图表达，让学生通过识读、绘图等活动，增强各种图样识读和绘制的实践技能，掌握型线图、分段结构图等的手工和计算机绘制方法，形成相应的职业能力。课程内容的选取，围绕完成相应的工作任务，按照培养目标和学生的实际状况，重点突出识读、绘图能力的培养。以工作任务为中心，密切结合专业能力要求，采取课堂教学与现场教学交替的形式，实现教学做一体。积极开发学习资源，为学生提供多种学习媒体与学习机会，教学效果重点评价学生识读、绘制船体图样、船体结构节点的模型制作及型线图的绘制方面的职业能力。 本课程建议课时数为80学时。 二.课程目标 （一）课程总体目标： 通过本课程的学习，使学生在读图、绘图的训练过程中，逐步掌握船体结构的分析能力与识读
船体强度与结构设计 复习
绪论 1.总纵强度：在船体总纵强度计算中，通常将船体理想化为一变断面的空心薄壁梁，简 称船体梁。船体梁在外力作用下沿其纵向铅垂面内所发生的弯曲，称为总纵弯曲。船体梁抵抗总纵弯曲的能力，称为总纵强度。 2.船体总纵强度计算的传统方法：将船舶静置在波浪上，求船体梁横剖面上的剪力和弯 曲力矩以及相应的应力，并将它与许用应力相比较以判断船体强度。 3.评价结构设计的质量标准：安全性，营运合适性，船舶的整体配合性，耐久性，工艺 性，经济性。 4.按照静置法所确定的载荷来校核船体的总纵强度，是否反映船体的真实强度，为什 么？答：按照静置法所确定的载荷来校核船体总强度，不反映船体的真实强度，因为海浪是随机的，载荷是动态的，而且当L较大时载荷被夸大，但具有相互比较的意义。 第一章引起船体梁总纵弯曲的外力计算 5.总纵弯曲：船体梁在外力作用下沿其纵向铅垂面内所发生的弯曲。（中拱：船体梁中 部向上拱起，首、尾两端向下垂。中垂：船中部下垂，首、尾两端向上翘起。） 6.重量曲线：船舶在某一计算状态下，描述全船重量沿船长分布状况的曲线。绘制重量 曲线的方法：静力等效原则。 7.浮力曲线：船舶在某一装载情况下，描述浮力沿船长分布状况的曲线 8.载荷曲线：在某一计算状态下，描述引起船体梁总纵弯曲的载荷沿船长分布状况的曲 线。 9.静水剪力：船体梁在静水中所受到的剪力沿船长分布状况的曲线。 10.弯矩曲线：船体梁在静水中所受到的弯矩沿船长分布状况的曲线。 （重量的分类：按变动情况来分：①不变重量，即空船重量，包括：船体结构、舾装设备、机电设备等各项固定重量。②变动重量，即装载重量，包括货物、燃油、淡水、粮食、旅客、压载等各项可变重量。按分布情况来分：①总体性重量，即沿船体梁全长分布的重量，通常包括：主体结构、油漆、锁具等各项重量。②局部性重量，即沿船长某一区段分布的重量。） 11.局部重量的分配原则（P12）：重量的分布原则：静力等效原则。①保持重量的大小 不变，这就是说要使近似分布曲线所围成的面积等于该项实际重量。②保持重量重心的纵向坐标不变，即要使近似分布曲线所围的面积的形心纵坐标与该项重量的重心坐标相等。③近似分布曲线的范围（分配到理论站的范围）与该项重量的实际分布范围相同或大体相同。 12.如何获得实际船舶重量分布曲线：答：通常将船舶重量按20个理论站距分布（民船 尾－首，军船首－尾编排），用每段理论站距间的重量作出阶梯形曲线，并以此来代替重量曲线。作梯形重量曲线时，应使每一项重量的重心在船长方向坐标不变，其重量分布范围与实际占据的范围应大致对应，而每一项理论站距内的重量则当做是均匀的。最终，重量曲线下所包含的面积应等于船体重量，该面积的形心纵向坐标应与船体重心的纵向坐标相同。 13.静水力浮力曲线的绘制：浮力曲线的垂向坐标表示作用在船体梁上单位长度的浮力 值，其与纵向坐标轴所围的面积等于作用在船体上的浮力，该面积的形心的纵向坐标即为浮心的纵向位置。浮力曲线通常根据邦戎曲线来求得。 14.用于总纵强度计算的剪力曲线和弯矩曲线的特点：①首尾端点处的剪力和弯矩为零， 亦即剪力和弯矩曲线在端点处封闭②零载荷点与剪力的极值相对应，零剪力点与弯矩的极值相对应③剪力曲线大致是反对称的，零点在靠近船中的某处，在离首尾约船长的1/4处具有最大正值或负值④弯矩曲线在两端的斜率为零，最大弯矩一般在船中 0.4倍船长范围内。 15.波浪剪力：完全由波浪产生的附加浮力引起的附加剪力。
2014-2015学年第1学期期末考试 《船体结构与制图》试卷（A ） 题 号 一 二 三 四 五 六 七 八 总 分 得 分 本次考试为闭卷考试，考试时间70分钟；试卷满分为100分。请用钢笔填完学号和姓名后再答题 一 、填空题（共20分 ，每空1分） 1.板架结构按纵横构件的数目不同分为横骨架式、纵骨架式两种骨架型式。 2.船体是由船体外板和甲板组成，而船体外板构成船体船底、舭部、及舷侧三部分的外壳，它由许多块钢板并合焊接而成。 3.钢板横向接缝称为端接缝，纵向的接缝称为边接缝。 4.由钢板和骨架构成的结构称为板架结构。 5.船舶的结构形式按骨架形式分为横骨架式、纵骨架式和混合骨架式三种。 6.在单层底中，位于船体中心线上，焊接在平板龙骨上的纵向构件叫做中内龙骨是由T 型材型材制作的。 7.横骨架式单底结构主要由中内龙骨、旁内龙骨、肋板、和舭肘板组成。 8.横骨架式单底结构中，舭肘板用以连接肋板和肋骨。 9.在规定的压力下能保证不透水的肋板称为水密肋板。 10.在肋位剖面图中，箭头指向右→，表示向船首看。 二、 判断题（10分，每题1分） 1.造船只需要考虑安全性，用的材料越多越好。 （× ） 2.外板的开口角隅出要做成直角而不是圆角。 （ × ） 3..舱口端横梁设置在舱口的前后端。 （ √ ） 4.舷侧不受总纵弯曲力影响 ( × ) 5.抗沉性要求高的船舶，其水密舱壁数量多。 （ √ ） 6.水密肋板上不许开孔。 （ √ ） 7.艏柱是立在船首的柱子。 （ × ） 9.基本结构图与中横剖面图组成了表示全船结构的三向视图 （ √ ） 10.纵骨是横骨架式结构的主要构件。 （ × ） 三、选择题（30分，每题2分） 1. 船体总纵弯曲时，船底上受到B 应力。 A. 剪切 B. 拉压 C. 偶然 D. 撞击 2. 船体上最大的总纵弯正应力通常出现在A 。 。 A. 上甲板和船底部结构 B. 舱壁和舷侧 C. 船舶首、尾端 D. 上甲板和舷侧 3. 1. 图纸幅面中，哪一种是在制图中不存在的D 。 A. A0 B. A2 C. A4 D. A8 4. 钢板横向的接缝称为B 。 A. 横接缝 B. 端接缝 C. 边接缝 D. 纵接缝 5. 位于船底的各列板统称为___D___。 A. 外板 B. 平板龙骨 C. 列板 D. 船底板 6. 在船体制图比例选取中， A 是缩小的比例。 A. 1:100 B. 1:0.01 C. 100:1 D. 以上三种都对 7.不属于横骨架式单底结构的是__D____。 A. 中内龙骨 B. 旁内龙骨 C. 肋板 D.肋骨 8.下列关于横骨架式单底结构中中内龙骨的说法，不正确的是___D___。 A. 纵向连续的强构件 B. 由尺寸比较大的T 型材组成 C. 当中内龙骨碰到肋板时候，中内龙骨一般需要保持连续 D. 当中内龙骨碰到肋板时候，中内龙骨一般需要断开 9.甲板结构由甲板板和__C____组成。 A. 甲板纵桁 B. 甲板纵骨 C. 甲板骨架 D.横梁 10.横骨架式甲板骨架由普通横梁、强横梁、___A___和各种肘板等构件构成。 A. 甲板纵桁 B. 水平纵桁 C. 甲板纵骨 D. 垂直桁 11.纵骨架式甲板骨架由强横梁、甲板纵桁、___C___和各种肘板等构件构成。 A. 普通横梁 B. 水平桁材 C. 甲板纵骨 D. 垂直桁 12.在肋位剖面图中，肋位的编号一般用 D 肋位符号和肋位编号组成。 A.* B.^ C.& D.# 13.艏端形状有利于降低船舶兴波阻力的是 __A____。 A. 球鼻艏型 B. 前倾型 C. 飞剪型 D. 直立型 14型钢中，φ50代表圆钢的 B 为50mm 。 A.半径 B.直径 C.壁厚 D. 外径 15.按____A___划分，可以将上层建筑分为艏楼，桥楼、艉楼。 A. 位置 B. 是否参与总纵强度计算 C. 宽度 D. 长度 四、写出编号对应型材名称（12分，每空1分） 1、____平直板___ 2、组合T 型材_ 3、折边板 4、球扁钢 5、角钢 6、扁钢 7、弯曲板 8、槽钢_ 9、T 型钢10工字钢 11、圆钢12、半圆钢 得 分 得 分 1 2 4 3 5 6 7 8 9 10 11 12 得 分 得 分

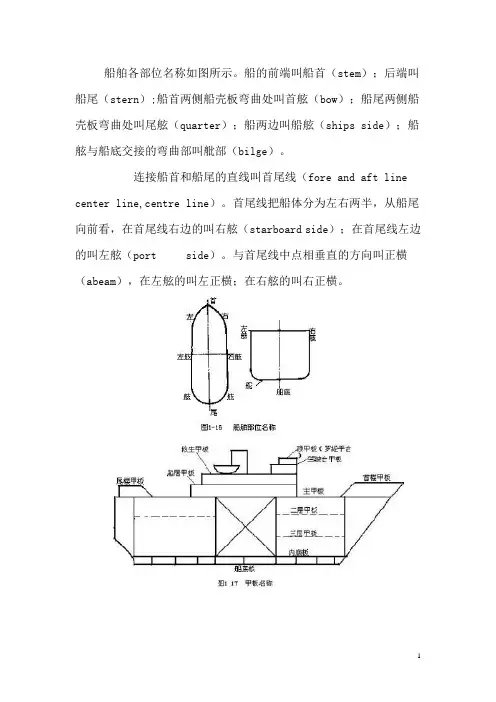

船舶各部位名称如图所示。船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。 连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。
船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。最上一层船首尾的统长甲板称上甲板（upper deck）。这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。 少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。 主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。 在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等 。 在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。在
习题一 1．船舶按其用途分为哪些种？ 运输船，工程船，渔业船，港务船，战斗舰艇，海洋调查船，辅助舰艇 2．运输船舶有哪些种类？ 3．杂货船、散货船、集装箱船、油船各有什么特点？ 杂货船是一种载运包装、袋装、桶装的普通杂物船，多数为不定期的货船。它都为单螺旋桨船，具有 2~3层甲板和双层底。杂货船货舱的数目视船的大小而定大型杂货船有货舱4~6个。 散货船是专门装运谷物、煤和矿砂船德国散货的船舶。如果散货船的货源充足，装载量大，可用大抓斗、吸粮机、装煤机和皮带输送机等装卸货物。它比杂货船的装卸速度快，运输效率高。散货船都为单价板双底层的尾机型船，货舱口比杂货船宽大。 集装箱船是装载规格统一的标准货箱的货船，因此没有普通杂货船装载货物的缺点。 集装箱船适宜于航线长，转口多，联运方便的港口。集装箱船的特点是货舱内河甲板上堆装规格统一的标准货箱，货舱口宽而长，多数依靠港口专用的期货机装卸，少数也与自带起货装置的。 油船是装运石油产品的液体货舱，油船对防火防爆的要求特别高，是有分别装在各个油密的货舱内，一口油泵和输油管进行装卸。油船都为单层甲板单层底的尾机型船。油船的干舷较小，满载时甲板接近水面，容易上浪，设有从尾楼至桥楼或首楼的步桥供船员安全通过。 4．船体受到哪些外力的作用？会产生哪些变形？应具备哪几种强度？ 外力作用：船体的总纵弯曲和作用在船体上的局部载荷和其他受力情况。 产生横向、纵向以及局部形变 应具备总纵强度、横向强度、局部强度、扭转强度。 运输 船舶 客船: 包括客船、客货船 货船 干货船 液货船 杂货船 散货船 单元货物运输船: 集装箱船、滚装船、载驳船 油船 化学品船 液态气体船: LPG(液化石油气船),、LNG(液化天然气船) 渡船
1.极限弯矩：是指在船体剖面内离中和轴最远点的刚性构件中引起的应力达到结构材料屈服极限（在受拉伸时）或构件的临界应力（在受压缩时）的总纵弯曲力矩。 2.总强度:从整体上研究船体梁变形规律和抵抗破坏的能力，通常称为总强度。 3.计算状态：在总纵强度计算中为确定最大弯矩所选取的船舶典型装载状态。 4.剖面模数：W=I/Z,表征船体结构抵抗弯曲变形能力。 5.纵向强力构件：纵向连续并能够有效地传递总纵弯曲应力的构件习惯上被称为纵向强力构件。 6.安全系数：是考虑强度计算中的许多不确定性，为保证设计结构必要的安全度而引入的强度储备。 7.许用应力：是指在结构设计预计的各种工况下，船体结构构件所容许承受的最大应力值。 8.强度储备系数：Mj与在波谷上和波峰上的相应计算弯矩M进行比较，即应满足Mj/M>n, n称为强度储备系数,Mj/M也表明船体结构所具有的承受过载的能力的大小。 9.局部强度：从局部上研究船体梁变形规律和抵抗破坏的能力，通常称为局部强度。 10.带板：为估算骨架的承载能力，把一定宽度的板计算在骨架剖面中，即作为它的组成部分来计算骨架梁的剖面积、惯性矩和剖面模数等几何要素，这部分板称为带板。 11.剖面利用系数：实际剖面模数与理想剖面模数的比值，表明了材料在剖面中分布的合理程度。 12.剖面模数比面积：产生单位剖面模数（W2/3)所需的剖面积。Cw=F/W2/3
13.计算剖面：可能出现最大弯曲应力的剖面。 14.甲板室：上层建筑中宽度与船宽相差较大的围蔽建筑物。 1.集装箱船为什么要进行扭转强度计算，产生扭矩的原因是什么？ 集装箱船具有大开口的技术特征，舱口宽度一般达到甚至超过船宽的85%，舱口长度可以达到舱壁间距的约90%，使得扭转强度的重要性上升到与总纵强度同等的地位。船舶在斜浪中航行、船舶倾斜、船舶横摇 2.船体强度计算应包括下述内容： （1）确定作用在船体和各个结构上的载荷的大小及性质，即所谓外力问题。（2）确定结构剖面中的应力与变形，即结构的响应分析（亦称载荷效应分析）；或者求使结构失去它应起的各个作用中的任何一种作用时的载荷，即结构的极限状态分析（亦称求载荷效应的极限值），即所谓内力问题。 （3）确定合适的强度标准，并检验强度条件。 3.简述计算船体梁所受剪力弯矩的步骤。P10 （1）计算重量分布曲线； （2）计算静水浮力曲线； （3）计算静水载荷曲线； （4）计算静水剪力及弯矩； （5）计算静波浪剪力及弯矩； （6）将静水剪力及弯矩和静波浪剪力及弯矩叠加，即得总纵弯矩和剪力 4.简述坦谷波绘制步骤。P23 5.纵向强力构件分为四类： （1）只承受总纵弯曲的纵向强力构件，称为第一类构件，如不计甲板横荷重
船舶险培训讲义（一） 船舶构造、船舶建造基本知识 一、我国造船发展史概述 我国是世界上最古老的造船国家之一，远在四千多年前就有了船，到了春秋战国时期在我国南方已经有了专门的造船工场——船宫。唐、宋年间，已制成一种“车船”，改进了船舶的驱动方式，在船的前后设有车轮，用脚踏来代替摇橹、划桨，提高了行速，当时有“日行千里”的说法，这种船已大略具备现代化机动船的雏形。这个时期所造的海船，船身大、结构坚固、抗风能力强，加上船工的熟练的航海技术，我国的海船闻名于太平洋和印度洋的航线上，是当今世界上公认的优良船只。到了明代，我国造船能力更加雄厚,有大规模的造船基地。 我国古代造船科学技术是比较先进的。在一千七百多年前，我国海船已应用风帆，在船尾配臵了锚，而且采用了我国特有的推进工具-——橹。而西方各国的船舶到了公元7-9世纪才开始使用风帆，12世纪末才在船上装上了舵。我国很早便知道在船的两侧加设“腰舵”的方法，使船在迎风前进时也能借助风力扬帆而平稳行驶。到11-12世纪，我国在帆船形式方面，即知道采用侧舷弯曲，横梁宽大，省出甲板，多留舵位的设计方法；同时也知道应用水密隔舱的方法使船体在意外受到碰撞损坏时而不致沉没。近年来在广州首次发现一处规模巨大的秦汉时期的造船工场遗址。遗址表明，当时造船已采用船台与滑道下水，这和现代船厂的船台，滑道下水的基本原理是一致的。 二、民用船舶的种类和用途
船舶可以分民用船舶和军舰两大类。 常见的民用船舶的分类方法有以下几种： （一）按船舶用途分类 1、客船它是以载运旅客为主的专用船舶，通常也载运少量的货物和邮件等。客船又分远洋客船、沿海客船和内河客船三种。 2、货船它是以载运货物为主的专用船舶。通常按货物性质分为干货船和液货船（油船）、气体船（石油气）三种。 3、拖船它是用来拖拽没有自航能力的船舶、木排或协助大型船舶进出港口，靠离码头，或作救护海洋遇难船只的船舶。 4、顶推船它是专门用来顶推非自航货船的船舶。它的船首设有专门的顶推设备。 5、工程船为了进行航道整治，协助筑港进行水利建设和打桩等用途的船舶，如挖泥船、采金船、打捞船、测量船、航标船、浮舶坞和起重船等。 6、辅助船间接为船舶运输生产服务的船舶，如交通船、消防船、供产船、引航船和浮码头等。 7、渡船用作火车、汽车和旅客的横渡海峡、海湾、江河及岛屿间之用，如火车轮渡、汽车轮渡等。 8、海洋开发船近年来随着海上石油的勘探和开采，海洋开发船迅速地发展起来。包括海洋调查船、深潜艇和石油转井装臵。 （二）按航行区域分类 1、海船 （1）远洋船航行于环球航线上的船舶。 （2）近海船航行于距岸25海里以外的船舶，可以来往于邻近国际间的港口。
标准肘板的应用 标准肘板的参数设置是根据建模的船体结构“典型节点详图”的要求。例如参照南通联合重工建造的液化气船的肘板类型进行设置。对于其他类型的船体肘板，可以在建模中临时修改参数。在此仅对常用的肘板类型设置作如下说明。 1 语句类型
! 3船体结构 （Construction of Ship Hull）船体是由骨材和钢板组合而成的复杂结构体。由于骨材布置的方式不同，形成了不同的船体结构形式。船体结构各部位的作用不同，各个结构的细节也不相同。现将船体进行分解，按各个部位给出结构细节的名称。 船体结构形式 船体横向布置的骨材间距较小，纵向布置的骨材间距较大，这种船体结构称为横骨架式结构；船体横向布置的骨材间距较大，纵向布置的骨材间距较小，这种船体结构称为纵骨架式结构。船体的强力甲板和船底采用纵骨架式结构，而舷侧和下甲板采用横骨架式结构，这种船体结构称为混合骨架式结构。 ] . ○12○13○15○16○1○2○9○10 ○11 — ○3】
图单甲板横骨架式船体结构 transverse framing system of single-deck hull ○1甲板板 decked plate ○2舷顶列板 top side plate, sheer strake 、 ○3舷侧外板 side plate ○4舭列板 bilge strake ○5船底板 bottom plate ○6龙骨 centerline vertical keel ○7平板龙骨 flat keel，plate keel ○8旁内龙骨 side keelson ○9梁肘板 beam bracket ○10甲板纵骨 deck longitudinal 】 ○11肋骨 frame ○12强肋骨 web frame ○13舷侧纵骨 side longitudinal ○14肋板 floor ○15横梁 beam ○16横舱壁板 transverse bulkhead plate … ○1○2 ○3 ○4○5○6 ○7 ， ○9○10 ○8 ○11○12○13
1. 目的 1.1 旨在确保焊接质量满足或基本达到各国船级社规范所要求的修船焊接质量标准。 2. 适用范围 2.1 适用各类船舶修理中所用的普通结构钢，高强度钢的焊接施工。船体结构的焊缝设计 在此不作明确规定，原则上均以修理项目的具体工艺文件为准。 3. 工艺规程与检验要求 3.1 施工前应将工艺文件和检验标准提交相应船级社认可。文件中未提及的均以通用工艺 为准，确保施工按规定的要求进行。 4. 焊接前的准备 构件的坡口、装配次序、定位精度及装配间隙应符合工艺要求，并应避免强制装配，以减少构件的内应力。若焊接坡口或装配间隙过大应按规定修正后再施焊。 施焊前焊缝坡口区域的铁锈、氧化皮、油污和杂物等应予以清除，并保持清洁和干燥。 涂有车间底漆的钢材，如果车间底漆对焊缝质量有不良影响，则应在焊前将车间底漆清除。 当焊接必须在潮湿、多风或寒冷的露天场所进行时，应对焊接作业区域提供适当的遮敝和防护措施。并保持焊接区域的干燥。 将焊条拿到施工现场时，最多只能那去半天内所使用的数量。 CO2陶瓷衬垫要粘贴牢固、平整且对准坡口中心，保证坡口清洁，随用随贴。 5. 焊接工艺要点 船体重要部位的焊接须由经船级社认可的焊工进行。 普通结构钢在0℃以下施焊时应使用低氢型焊条。当环境温度低于－5℃时必须按照专门的工艺要求采用预热或缓冷措施，以防焊件内产生冷裂纹和不良组织。 当母材的碳当量（Ceq）： Ceq>0.41% 时（Ceq=C+Mn/6+ (Cr+Mo+V)/5+(Ni+Cu)/15），应对焊件进行预热； Ceq>0.45% 时，焊后应对焊件进行热处理。 所焊结构刚性过大、构件板厚较厚或焊段较短时，焊件应进行预热。焊条吸潮过量时，焊
