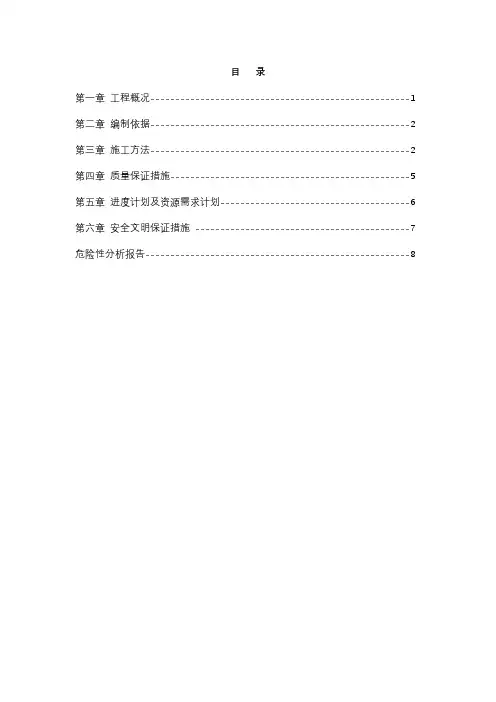

目录
第一章工程概况----------------------------------------------------1 第二章编制依据----------------------------------------------------2 第三章施工方法----------------------------------------------------2 第四章质量保证措施------------------------------------------------5 第五章进度计划及资源需求计划--------------------------------------6 第六章安全文明保证措施 -------------------------------------------7 危险性分析报告-----------------------------------------------------8
第一章工程概况
初期雨水池（3196单元）共有三个水池。其中酸性废水水池（3196-1）长12.6m，宽8.6m，基底标高95.1m，±0.000相当于100.00m；酸碱中和池（3196-2）长9.6m，宽6.6m，基底标高95.85m，±0.000相当于100.00m；酸性废水水池/酸碱中和池（3196-3）长13.6m，宽12.6m，基底标高95.3m，±0.000相当100.00m。以上基础均为钢筋混凝土结构，考虑到施工安全及对水池周边构筑物的保护，土方开挖采用15米拉森钢板桩进行基坑支护，用HW400*400*13*21型钢和609圆管进行围檩支撑。基坑采用两道支撑支护系统，防止土方坍塌及地下水的渗透。方便进行下一道工序的施工。以3196-1为例，支护图如下：
第二章编制依据
《江苏斯尔邦工程项目施工组织设计》
《建筑地基基础设计规范》 GB50007-2011
《建筑地基基础工程施工质量验收规范》 GB50202-2002
《工程测量规范》 GB50026-2007
《混凝土结构工程施工质量验收规范》 GB50204—2011
《炼油、化工施工安全规程》 HGJZ33-87、SHJ505-87 《石油化工装置设备基础工程施工及验收规程》 SH3510—2011
《建筑工程施工质量验收统一标准》 GB50300-2013
第三章施工方法
3.1钢板桩的选用
根据工程所在地场地特点，结合钢板桩的特性、施工方法等方面进行考虑，
选用的拉森Ⅲ型钢板桩，拉森Ⅲ型钢板桩宽度适中，抗弯性能好，其主要技术参数为：W=1600cm3，g=60kg/m，依地质资料及作业条件决定选用钢板桩长度15M 长，要求钢板桩入土深度达桩长0.5倍以上。
3.2打拔桩机的选用
投入钢板桩打拔桩机1台用于施工。打拔桩机为挖掘机（KATO1250）加振动锤改装而成，振动锤为曰本产NPK－HP－7SXB型，激振力200kN。
3.3.水池施工程序
水池施工顺序为：打钢板桩→基坑开挖→基底换填→基础施工→土方回填→拔钢板桩。
1、打钢板桩
（1）打拔桩机侧向施工，便于测量人员观察。挂上振动锤，升高，理顺油管及电缆。
（2）锤下降，开液压口，拉一根桩至打桩锤下，锁口抹上润滑油，起锤。
（3）待钢板桩尖离开水面30cm时，停止上升。锤下降，使桩至夹口中，开动液压机，夹紧桩。上升锤与桩，至打桩地点。
（4）对准桩与定位桩的锁口，锤下降，靠锤与桩自重压桩至淤泥以下一定深度不能下降为止。
（5）试开打桩锤30秒左右，停止振动，利用锤惯性打桩至坚实土层，开动振动锤打桩下降，控制打桩锤下降的速度，尽可能的使桩保持竖直，以便锁口能顺利咬合，提高止水能力。
（6）板桩至设计高度前40cm时，停止振动，振动锤因惯性继续转动一定时间，打桩至设计高度。
（7）松开液压夹口，锤上升，打第二根桩，以上类推至打完所有桩。
打桩前一般应在锁口内涂以黄油、锯末等混合物，在打完钢板桩后，开始进行钢板桩围堰内的止水处理。
2、土方施工
（1）基本要求
土方开挖应注意挖机与基坑边的安全距离，避免超挖。开挖至设计标高向下
500mm后，及时用山皮土换填，换填后及时夯实，验槽合格后及时浇筑垫层。为保证水池施工质量。
（2）其他注意事项
①基坑排水
沟底挖设明沟和集水坑，明沟沿基坑四边留设，宽度300mm，深度200mm，集水坑在基坑边角设置一个，长宽均为800mm，井底比集水明沟深800mm，并要求能满足排水要求。现场准备潜水泵2台，直径75mm塑料水管20m。
开挖过程中如有地下水涌出或发生降雨，要进行不间断排水。排水过程要遵守相关的安全用电规定。雨季施工时，必须要有专职电工24h值班，并持证上岗，现场备有发电设备，防止排水不利造成坑底被水浸泡。定期检验电缆密封的可靠性，以防磨损后水沿电缆芯渗入电机内，影响正常运转。
②临边防护
（1）、边坡上部不准堆放弃土和材料设备等，堆放重物距土坡安全距离不得小于4m，临时材料不得小于2m。
（2）、距离坡上线1.5m外用钢管插入地下做立杆搭设1.2米高，设两道水平栏杆。
③上下通道
用钢管搭设人行上下走梯，每级横向不少于两根钢管，宽度200mm，坡道必须满足多人同时上下行走，并保证其承载力，坡道底部支撑必须放置在300mm
宽的承托板上，不得直接置于土中，坡道要有扶手护栏等齐全的安全设施。
④基坑监护
现场设一名专职监护人员，进行全天监测，如发现有松动、变形、裂缝现象，立即采取坡顶卸载等措施，情况严重立刻撤离现场作业人员，并及时报告上级有关部门，采取防范措施，确保安全生产。在雨天时，严禁施工操作人员在基坑周边及坑底施工，防止雨天基坑边坡坍塌造成人员伤亡。
⑤雨天基坑开挖保证措施
通过网络、电视、报纸等途径每天查看天气预报及时掌握连云港地区天气情况。有物资设备部提前采购雨天应急物资，如：雨靴、雨衣、铁锹、药品等。现
场施工员和安全员及时掌握基坑四周基坑支护的稳定情况，如有情况及时处理上报相关领导。原则上在雨天时，不得在基坑内和基坑安全防护范围内进行施工，如必须施工时，在施工地点必须安排专职安全员进行监督，以保证施工人员的安全。如有安全事故发生及时启动现场安全应急预案，尽可能避免人员的伤亡。
3、拔桩
先用打拔桩机夹住钢板桩头部振动1min～2min，使钢板桩周围的土松动，产生“液化”，减少土对桩的摩阻力，然后慢慢的往上振拔。拔桩时注意桩机的负荷情况，发现上拔困难或拔不上来时，应停止拔桩，显获动1min～2min后再往下锤0.5m～1.0m再往上振拔，如此反复可将桩拔出来。
4、钢板桩的施工中遇到的问题及处理：
钢板桩打拔施工中常遇到一些难题，常采用如下几点办法解决：
①桩过程中有时遇上大的块石或其它不明障碍物，导致钢板桩打入深度不够，采用转角桩或弧形桩绕过障碍物。
②钢板桩杂填土地段挤进过程中受到石块等侧向挤压作用力大小不同容易发生偏斜，采取以下措施进行纠偏：在发生偏斜位置将钢板桩往上拔l.0m～2.0m，再往下锤进，如此上下往复振拔数次，可使大的块石被振碎或使其发生位移，让钢板桩的位置得到纠正，减少钢板桩的倾斜度。
③钢板桩沿轴线倾斜度较大时，采用异形桩来纠正，异形桩一般为上宽下窄和宽度大于或小于标准宽度的板桩，异形桩可根据据实际倾斜度进行焊接加工；倾斜度较小时也可以用卷扬机或葫芦和钢索将桩反向拉住再锤击。
④在基础较软处，有时发生施工当时将邻桩带入现象，采用的措施是把相邻的数根桩焊接在一起，并且在施打当桩的连接锁口上涂以黄油等润滑济减少阻力。
第四章质量保证措施
4.1．质量保证措施
建立健全质量安全管理网络，分工明确，责任到人，及时发现和清除各种质量安全隐患，防患于未然。
（1）以项目经理为质量第一负责人，任命1至2名合适的有资格人员负责质量管理方面的工作，并保持与设计施工等各方面有效协调。
（2）各种原材料，半成品严格按质量要求进行采购。钢板桩送到现场后，应及时检查、分类、编号，钢板桩锁口应以一块长1.5～2.0m标准钢板桩进行滑动检查，凡锁口不合应进行修正合格后方能使用。
（3）钢板桩质量要求
a、桩的垂直度控制在1%以内；
b、桩底高程误差控制在10cm左右；
c、沉桩要连续，不允许出现不连锁现象；
d、桩的平面位移控制在15cm以内。
第五章施工计划及保证措施
5.1施工计划
序号部位开始时间完成时间
1 3196-1 11-8 11-20
2 3196-2 11-10 11-18
3 3196-3 11-12 11-24
5．2 施工计划保证措施
1、技术人员应认真做好技术准备工作，提前发现图纸问题及时解决，减少因图纸问题而造成的停工和窝工现象。
2 、充分发挥计划管理职能，按照项目部的总体计划为依据，编制周、日计划来控制整个现场的施工进度和其他各项管理工作。抓住关键线路和关键工序，开展各个工序作业，基坑的施工尽最快的速度在保质量、保安全的情况下把基础抢上来。
3、充分发挥目标管理职能，加强现场的控制力度,以目标考核为手段，及时
采取措施、进行调整。以每个具体的工序控制结果来保证关键工序的结果和整体的结果。
4、充分发挥整体资源优势，适时平衡和调配人、材、机、物等资源。
5、加强与业主、监理单位的协调、沟通，保证施工时段现场“通水，通电，通路”。
第六章安全文明保证措施
1、机械设备安全保证措施
（1）、机械设备操作人员（或驾驶员）必须经过专门训练，熟悉机械操作性能，经专业管理部门考核取得操作证或驾驶证后上机（车）操作。
（2）、机械设备操作人员和指挥人员严格遵守安全操作技术规程，工作时集中精力，谨慎工作，不擅离职守，严禁酒后驾驶。
（3）、机械设备发生故障后及时检修，决不带故障运行，不违规操作，杜绝机械和车辆事故。
（4）、机械操作人员做好各项记录，达到准确、及时，严格贯彻操作制度，认真执行清洁、润滑、坚固、防腐、安全的十字作业法。
（5）、设备及工具摆放整齐，不得随意摆放。
2、安全文明施工
（1）、进入现场施工人员必须佩戴安全帽，讲究文明用语，杜绝打架斗殴，酗酒等不文明行为。
（2）、泥浆与运土车出场，轮胎要清洗干净。
（3）、注意工地防火，现场要摆放防火器材。
3、安全措施
（1）、合理安排作业区域和时间，保证施工人员正常工作。
（2）、施工平台必须要有标识和防护栏，夜间作业布置警示照明灯。基坑开挖后立即搭设基坑防护栏杆，并经安全部门验收合格后方可继续施工。
（3）、现场必须配备足够的消防设备。
危险性分析报告
公司：中石化第
五建设有
限公司
丙烯腈装置:基坑开挖JHA
编号：日期：.
序号工作
步骤
可能的危
害或损失
风险
评估值
对危害的控制方法
S
严
重
度
L
可
能
性
R
风
险
性
1 熟悉
施工
方案
1、所有参加施工人员必须熟悉丙烯腈装置施工方
案内容的每个步骤，并参加技术交底。2、根据施
工方案，准备好相应安装工具。
2
JHA
交底
人员、环
境的损害
和污染
2 1 2
1、所有安装人员必须参加JHA交底，严格遵守丙
烯腈装置安全规定，按安装方案JHA要求做。2、
进入施工现场穿戴好个人防护用品：如工作衣、
安全帽、工作鞋、防眼镜、防护罩等。3、现场
施工区域应有安全标志和围护设施。
3 材料
的运
输
人员伤
害、车辆
的损坏、
1 2 2
1、基坑开挖的材料应按图纸和施工方案的技术要
求进行准备，各类原材料应有有效的材料合格证。
2、运送材料的车辆、人员，应遵守交通规则和丙
污染环境烯腈装置道路车辆运输有关规定，不得超载、超
高、超宽、超长、超速，不得人物混装，运送材
料的人员不得站在货运车辆的箱板上。3、运送车
辆进入施工现场，应有专人指挥车辆（尤其是车
辆倒车时）。4、搬运施工材料时，搬运人员应相
互配合，轻拿轻放，放在指定的地方，不得乱扔
乱放。
4 人工
开挖
人员伤
害，污染
环境
1 2 2
1、管沟开挖前，首先要办理开挖作业票，注明时
间和区域。2、挖土中发现管道、电缆及其他埋设
物时应及时报告，不得擅自处理。3、挖土时要注
意土壁的稳定性，发现有裂缝及倾坍可能时，人
员应立即离开并及时加固处理。4、人工挖土时，
前后操作人员间距离不应小于2~3m，堆土要在基
坑边沿1m以外，并且高度不得超过1.5m，5、下
雨、下雪后必须检查土壁及支撑稳定情况，在确
保安全的情况下继续工作，并且不得将土和其他
物件堆在支撑上，不得在支撑上行走和站立。6、
大风（6级或6级以上）时，严禁开挖作业，避免
尘土污染周边环境。
5 机械
开挖
人员伤
害、机械
损坏
2 2 4
1、机械挖土，启动前应检查离合器，钢丝绳等，
经空车试运转正常后再开始作业。2、机械操作中
进铲不应过深，提升不应过猛。3、机械不得在输
电线路下工作，应在输电线路一侧工作，不论在
任何情况下，机械的任何部位与架空输电线路的
最近距离应符合安全操作规程要求。4、机械应停
在坚实的地基上，如基础过差，应采取走道板等
加固措施，不得将挖土机履带与控空的基坑平行
2m停、驶。运土汽车不宜靠近基坑平行行驶，防
止坍方翻车。5、电缆两侧1m范围内应采用人工
挖掘。6、配合拉铲的清坡、清底工人，不准在机械回转半径下工作。7、向汽车卸土应在车子停稳后进行，禁铲斗从汽车驾驶室上空越过。
6 施工
用电
人员伤
害、电器
设备损坏
2 2 4
1、电器设备接线送电施工人员必须要有合格的电
工，并持证上岗。2、配电箱和电器设备每天的巡
检记录要完善。3、所使用的工具必须性能良好，
安全装置可靠，电动设备应有可靠的接地，电动
工具必须装置触电保护器4、配电箱内设置必须做
到“一机一闸一保护”。5、合理布置电缆和电箱
位置，禁止就地拖放电线、电缆或用裸管等方式
做保护穿过道路，并用绝缘材料与金属罐体隔绝；
6、配电箱、开关箱内的接触器、刀闸、开关等电
气设备，应动作灵活，接触良可靠，电源线外皮
无破损现象。7、用电单位必须建立用电安全责任
岗位制，明确用各级用电安全负责人。8、严禁非
电工拆装用电设备，严禁乱拉乱接电源线。9、配
电室和现场的开关箱、开关柜应加锁。10、电气
设备的明显部位，应设警示标识。
7 临边、
孔洞、
基坑、
槽的
防护
人员伤
害、机械
伤害
3 2 6
1、指定专人负责基坑周围地面变化情况的巡查，
如发现裂缝、塌陷，应及时加以分析和处理。2、
基坑四周必须设置护栏，要设置一定数量临时上
下施工楼梯。3、临边、洞口应有安全标志和围
护设施。4、基坑、槽的支撑，应按回填土的速度，
施工组织设计要求依此拆除，即填土时应从深到
浅分层进行，填好一层拆除一层，不能事先将支
模拆除。5、雨后作业时一定将基坑、槽内的积水
排放干净，并对坍陷的地方进行加固。6、及时完善临边、洞口、基坑、槽的防护措施。
8 夜间
作业
伤人、损
坏设施
1 2 2
1、夜间作业应有足够的照明，并且办理好夜间作
业票。2、登高作业应及时系挂好安全带，作业处
有牢固的操作平台。3、现场行走应注意头上脚下
及四周的环境地势，以防出现意外。
