住宅小区 10kV变配电系统设计内容探
究
摘要：近年来，随着城乡发展的不断加快，极大地促进着住宅小区建设，在人口数量不断增加的背景下，对于电力资源的需求量越来越大，同时对于供电效率和质量提出了更高的要求，在此情形下，做好住宅小区10kV变配电系统设计工作至关重要。本文首先分析了住宅小区10kV变配电系统设计内容；其次探讨了住宅小区10kV变配电系统设计策略。
关键词：住宅小区；10kV变配电系统；设计内容；策略
住宅小区10kV变配电系统设计，事关国计民生，保证其设计质量至关重要。目前，住宅小区用电设备、照明设备日益增多，这极大地增加了用电负荷。为保障住宅小区用电需求，要加强10kV变配电系统设计与优化工作，确保住宅小区10kV变配电系统的安全、可靠运行，降低故障问题发生几率，保障供电质量。
一、住宅小区10kV变配电系统设计内容分析
（一）配电所设计
住宅小区10kV变配电系统设计时，要重视对建筑物分布状况的分析，确保其符合住宅小区外在形象。配电所设计，是变配电系统设计的重要内容，保证配电所设计的科学合理性尤为关键。要认真调研住宅小区用电负荷，综合考虑到住宅小区规划、线路状况、供电线路距离等诸多方面的因素，科学设计配电所。目前，住宅小区用电主要以10kV供电形式为主，其重要设计内容如下：要确保配电所接近负荷中心及电源，保证其方便性；配电设备运输、安装时，应避开人员流动性较强的时间段和人员密集的场所，尽可能地远离住宅楼，避免发生意外和危险；禁止将配电所设置在公共厕所及有积水的位置，避免触电及发生腐蚀；安装10kV配电所时，要保证其经济性，采购设备时遵循就地就近的原则，降低成本支出，同时要认真做好市场调查工作，货比三家，选择质优价廉的配电设施设
备、信誉高的设备供应商，在保证设备质量的同时，降低采购成本；敷设线路时，应控制好距离，缩短线路长度，达到节省成本地目的。
（二）变配电室设计
住宅小区10kV变配电室设计时，其内容和要点如下：要保证满足供电半径要求，要尽可能地接近用电负荷中心、大容量设备。一般情况下，变配电室和低压用户进线处距离应控制在250m以内，在确保电能质量的基础之上，减少电压损耗；变配电室设计时，要认真考虑变压器搬运问题，保证其便利性，同时也要避免对消防抢修通道造成影响；要确保高压、低压进出线便利，尽可能地靠近建筑物外墙，禁止设置在具有强烈震动、有危险介质的场所；变配电室运行过程中，会产生一定的噪音，对小区用户造成一定的噪音、热量影响，所以在设计时要予以考虑分析，如：对噪声源变压器的振动进行主动隔振设计，降低变压器振动激发的结构声传递效率。或对配电房采用隔声门，减小噪声向外界扩散。亦可对配电房的窗户采取通风消声措施，最大限度地降低噪音影响。变配电室禁止设置在有伸缩缝和沉淀缝的位置，避免建筑倒塌威胁变配电室运行；要结合住宅小区面积、规模等因素，设计适宜数量的变配电室，一般以1-2个为宜，并且要设置备用电源配电房和发电机房[1]。
（三）变压器设计
变压器，是变配电系统设计的重要内容，因此在住宅小区10kV变配电系统变压器设计时，需遵循“小容量，多布点”的原则与要求，保证供电质量。需要注意的是，单台油浸式变压器的容量选择最大不应超过630kVA，单台干式变压器的容量选择最大不应超过1250kVA，公用配电变压器的长期工作负载率不宜大于80%，自备配电变压器的长期工作负载率不宜大于85%。如住宅小区配套的商场（超市）、会所、幼儿园及学校等采用独立回路供电，按照电价类别独立安装电表计费，用电容量在100kW及以上的，应单独设置专变供电。对于地下室照明、抽水、电梯、消防、公共景观及照明等公用设施设备由小区公用变供电，如上述设备单台容量超过100kW及以上时应设置小区专用变供电，计量装置宜设于独立配电室内。要控制好变压器容量、数量，确保满足用电负荷即可，针对小区内物业等重要部门，可使用2台及以上变压器供电。针对昼夜负荷变化较大的用户，
为保障用电经济性，且满足用电需求，亦可使用2台及以上变压器供电。在设置2台及以上变压器的情况下，当其中1台断开，另1台变压器容量应满足一二级负荷用电需求。
（四）系统接线设计
系统接线设计时，一方面应保证其安全性，另一方面应保证其经济性。现阶段，住宅小区10kV变配电系统接线设计时，大多采用下述几种方案：首先是树干式接线法，其优势在于开关设备及有色金属消耗少，经济性高，出线回路少，但也存在供电可靠性差等缺点。其次是放射式接线法，其优势在于各供电线路相互独立，如某线路出现异常，则不会对其他线路造成影响，但是也有电源出线回路多和投资大等缺点。最后是环式接线法，当前该法凭借自身较高的经济性、可靠性、稳定性，在住宅小区10kV变配电系统接线设计中得到了广泛应用。
（五）应急系统设计
近年来，随着高层建筑数量的不断增加，火灾等事故呈现出高发趋势，并且火灾扑救难度明显加大。为满足住宅小区建筑应急工作需求，要重视应急系统设计工作。住宅小区10kV变配电应急系统设计时，主要由应急电源系统、应急照明系统所组成，应急电源系统采用柴油发电机组，确保在停电状态下及时启动响应。发电机组要做好防护工作，保证应急照明系统的正常使用，满足火灾发生后满足应急照明需求，减少人员伤亡和财产损失。
二、住宅小区10kV变配电系统设计策略探讨
（一）明确设计原则
住宅小区10kV变配电系统设计前，要明确设计原则，严格按照原则和要求落实设计工作，保证系统设计的可靠性，尽可能地减少设计漏洞。住宅小区10kV 变配电系统设计初期，应深入分析各项风险，积极借鉴其他优秀小区设计成果，但禁止照抄照搬，而是要结合小区实际情况予以创新设计，避免影响变配电系统的正常使用。同时，住宅小区10kV变配电系统设计时应考虑国家标准与规范，
确保设计符合标准要求，如遇不可抗力因素，则需调整设计内容与方向，为后期10kV变配电系统的设计应用打下良好的基础[2]。
（二）完善设计准备
住宅小区10kV变配电系统设计工作，具备较高的专业性和复杂性，因此在设计前应认真做好各项准备工作也至关重要。在设计环节，要创新应用3S技术，深入全面勘察分析住宅小区概况，确定各项基础设施位置、高度，避免对设计工作造成阻碍，使得设计工作具备更高的可行性。同时，要对住宅小区定位与功能予以明确化，并且要掌握可能影响变配电系统运行的各项因素，以此展开有针对性地设计与优化，确保设计工作有序进行，规避设计风险。此外，要认真保留前期各项勘查数据信息等要素，为后期设计工作的开展提供重要的参考。
（三）合理选择设计选址
住宅小区10kV变配电系统设计过程中，选址是否科学合理，会对供电效率、质量造成极大的影响，所以要明确选址的重要性和必要性。针对靠近大容量电气设备的位置，如：换热站等，为保障电能质量，减少电压损耗，要将变配电室选址设置在距离低压用户进线处200m以内的位置，并且要结合实际情况予以灵活的调整。选址时，还要保证高低压电缆进出线的便利性。以变配电室设计为例，将其设置在建筑物外墙侧面最为适宜，避免造成破坏。只有保证住宅小区10kV 变配电系统和各项设备设置的科学合理性，方可更好地满足后期住宅小区用户用电安全性、稳定性等需求[3]。
（四）加强系统设计维护
在完成住宅小区10kV变配电系统设计并投入使用后，做好后期的设计维护工作也非常的重要。10kV变配电系统初期维护时，要认真检查10kV变配电系统设计是否科学合理，可对各项功能和参数进行测试，进而明确维护内容，保证维护的全面性，尽可能地减少维护漏洞。需要注意的是，设计维护工作的开展，需要一定的空间，所以要提前预防维护空间，尤其是一些损耗率较高的零部件和设备，应重点落实维护工作，制定完善的维护方案和计划，及时发现并处理所潜在
的故障和隐患问题，确保住宅小区10kV变配电系统始终处于安全稳定的运行状态。
结语
综上所述，住宅小区10kV变配电系统设计，是一项关乎民生的工程，要充分意识到住宅小区10kV变配电系统设计的重要性和必要性，明确设计内容和要点，创新设计策略，保障设计科学性与合理性，确保住宅小区10kV变配电系统安全可靠运行，提高供电效率和质量，满足住宅小区用电需求，推动电力事业良好发展。
参考文献：
[1]张静.住宅小区10kV变配电系统设计内容探究[J].中国房地产业，2016(20):176.
[2]陈黎.10kV变配电所供电系统设计实例分析[J].建筑工程技术与设计，2015(08):1358.
[3]于亮.居民住宅小区10kV及以下配网规划与设计研究[J].通讯世界，2016(21):105-107.
浅析住宅小区10kv变电所及配电系统设计 随着社会经济的发展，国民生产力的不断提高，人们对于居住条件的要求也越来越高。电能的分配和使用在人们生活中的地位日益提高。如何将电能从发电厂输送并转化为居民所用电压，是需要研究的重要课题。 本次主要设计内容为小区10Kv变电所以及配电系统设计，实现了降压并分配电能到用户的功能。该小区面积大，考虑到供电半径以及负荷容量问题，共设计了1个主变电所和3个分变电所。该基础理论设计实现了小区电能的转化和分配问题，变电所选址、负荷分配，主接线设计、电气设备选择合理，理论上满足了用户对于电能的需求。 标签：变电所;配电系统;主接线;电气设备 1引言 随着社会经济的发展，国民生产力的不断提高，人们对于居住条件的要求也越来越高。各种高楼大厦在各大城市崛地而起，电能的输送与分配就是这些大厦活力的源头。电能是由发电厂生产的，但是发电厂大都距离城市或者工业中心较远，所以需要输电线路将电能输送到城市或者工业区。输送过程中为了减少损耗，采用高压输电的方式，输送到用户之后再降压，从而实现电能的分配。对于住宅小区而言，-套安全、经济、可靠的供配电系统是日常生活的基本保障，做好供配电系统的设计可以将电能最大化的合理利用，造福社会。而如何设计-个变电所以及配电系统，使其能达到居民的用电的需求，是需要解决的问题。 本次设计主要针对住宅小区的变电所以及配电系统设计，即强电部分设计。设计需按建筑电气设计规范及制图标准，根据所能取得的电源及建筑物用电负荷的实际情况，按照安全可靠、技术先进、经济合理的要求，对小区内进行10KV 变电所选址和电气设计。主要工作是进行负荷的分类与计算，主接线的设计，图纸的绘制，相关电气设备的选择与校验，配电系统的设计，从而实现电能在小区的转化与分配。按建筑电气设计规范及制图标准，根据所能取得的电源及建筑物用电负荷的实际情况，按照安全可靠、技术先进、经济合理的要求，对小区内进行10KV变电所选址和电气设计并绘制图纸。 2负荷计算 2.1负荷分级 电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定[3] -级负荷：
住宅小区 10kV变配电系统设计内容探 究 摘要：近年来，随着城乡发展的不断加快，极大地促进着住宅小区建设，在人口数量不断增加的背景下，对于电力资源的需求量越来越大，同时对于供电效率和质量提出了更高的要求，在此情形下，做好住宅小区10kV变配电系统设计工作至关重要。本文首先分析了住宅小区10kV变配电系统设计内容；其次探讨了住宅小区10kV变配电系统设计策略。 关键词：住宅小区；10kV变配电系统；设计内容；策略 住宅小区10kV变配电系统设计，事关国计民生，保证其设计质量至关重要。目前，住宅小区用电设备、照明设备日益增多，这极大地增加了用电负荷。为保障住宅小区用电需求，要加强10kV变配电系统设计与优化工作，确保住宅小区10kV变配电系统的安全、可靠运行，降低故障问题发生几率，保障供电质量。 一、住宅小区10kV变配电系统设计内容分析 （一）配电所设计 住宅小区10kV变配电系统设计时，要重视对建筑物分布状况的分析，确保其符合住宅小区外在形象。配电所设计，是变配电系统设计的重要内容，保证配电所设计的科学合理性尤为关键。要认真调研住宅小区用电负荷，综合考虑到住宅小区规划、线路状况、供电线路距离等诸多方面的因素，科学设计配电所。目前，住宅小区用电主要以10kV供电形式为主，其重要设计内容如下：要确保配电所接近负荷中心及电源，保证其方便性；配电设备运输、安装时，应避开人员流动性较强的时间段和人员密集的场所，尽可能地远离住宅楼，避免发生意外和危险；禁止将配电所设置在公共厕所及有积水的位置，避免触电及发生腐蚀；安装10kV配电所时，要保证其经济性，采购设备时遵循就地就近的原则，降低成本支出，同时要认真做好市场调查工作，货比三家，选择质优价廉的配电设施设
10KV变电所及低压配电系统的设计 摘要：变电所是电力系统的一个重要组成部分，由电器设备及配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。变电所涉及方面很多，需要考虑的问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。同时进行各种变压器的选择，从而确定变电站的接线方式，再进行短路电流计算，选择送配电网络及导线，进行短路电流计算。选择变电所高低压电气设备，为变电所平面及剖面图提供依据。本变电所的初步设计包括了：（1）总体方案的确定（2）负荷分析（3）短路电流的计算（4）配电系统设计与系统接线方案选择（5）继电保护的选择与整定等容。 关键词：变电所；负荷；输电系统；配电系统
The Design Of 10KV Substation And Power Distribution System Abstract：The substation is an importance part of the electric power system, it is consisted of the electric appliances equipments and the Transmission and the Distribution. It obtains the electric power from the electric power system, through its function of transformation and assign, transport and safety. Then transport the power to every place with safe, dependable, and economical. The region of factory effect many fields and should consider many problems.Analyse change to give or get an electric shock a mission for carrying and customers carries etc. circumstance, make good use of customer data proceed then carry calculation, ascertain the correct equipment of the customer. At the same time following the choice of every kind of transformer, then make sure the line method of the transformer substation, then calculate the short-circuit electric current, choosing to send together with the electric wire method and the style of the wire, then proceeding the calculation of short-circuit electric current. This first step of design included:(1) ascertain the total project (2) load analysis(3) the calculation of the short-circuit electric current (4) the design of an electric shock the system design to connect with system and the choice of line project (5) the choice and the settle of the protective facility (6) the contents to defend the thunder and protection of connect the earth. Keywords：substation；load；transmission system；power distribution system

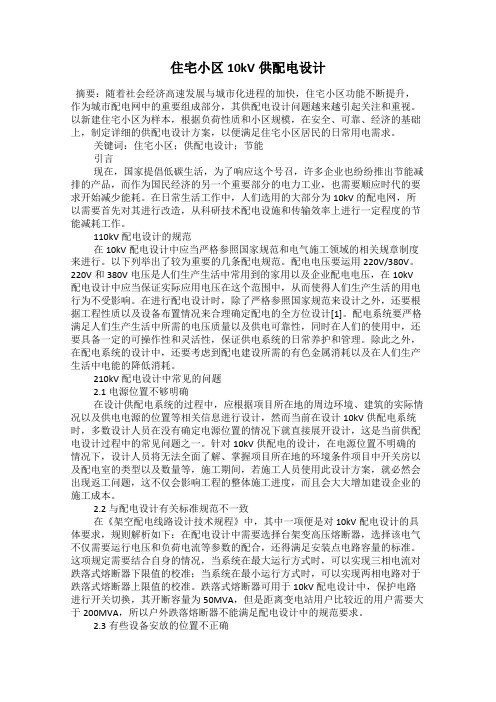

住宅小区10kV供配电设计 摘要：随着社会经济高速发展与城市化进程的加快，住宅小区功能不断提升，作为城市配电网中的重要组成部分，其供配电设计问题越来越引起关注和重视。以新建住宅小区为样本，根据负荷性质和小区规模，在安全、可靠、经济的基础上，制定详细的供配电设计方案，以便满足住宅小区居民的日常用电需求。 关键词：住宅小区；供配电设计；节能 引言 现在，国家提倡低碳生活，为了响应这个号召，许多企业也纷纷推出节能减排的产品，而作为国民经济的另一个重要部分的电力工业，也需要顺应时代的要求开始减少能耗。在日常生活工作中，人们选用的大部分为10kV的配电网，所以需要首先对其进行改造，从科研技术配电设施和传输效率上进行一定程度的节能减耗工作。 110kV配电设计的规范 在10kV配电设计中应当严格参照国家规范和电气施工领域的相关规章制度来进行。以下列举出了较为重要的几条配电规范。配电电压要运用220V/380V。220V和380V电压是人们生产生活中常用到的家用以及企业配电电压，在10kV 配电设计中应当保证实际应用电压在这个范围中，从而使得人们生产生活的用电行为不受影响。在进行配电设计时，除了严格参照国家规范来设计之外，还要根据工程性质以及设备布置情况来合理确定配电的全方位设计[1]。配电系统要严格满足人们生产生活中所需的电压质量以及供电可靠性，同时在人们的使用中，还要具备一定的可操作性和灵活性，保证供电系统的日常养护和管理。除此之外，在配电系统的设计中，还要考虑到配电建设所需的有色金属消耗以及在人们生产生活中电能的降低消耗。 210kV配电设计中常见的问题 2.1电源位置不够明确 在设计供配电系统的过程中，应根据项目所在地的周边环境、建筑的实际情况以及供电电源的位置等相关信息进行设计，然而当前在设计10kV供配电系统时，多数设计人员在没有确定电源位置的情况下就直接展开设计，这是当前供配电设计过程中的常见问题之一。针对10kV供配电的设计，在电源位置不明确的情况下，设计人员将无法全面了解、掌握项目所在地的环境条件项目中开关房以及配电室的类型以及数量等，施工期间，若施工人员使用此设计方案，就必然会出现返工问题，这不仅会影响工程的整体施工进度，而且会大大增加建设企业的施工成本。 2.2与配电设计有关标准规范不一致 在《架空配电线路设计技术规程》中，其中一项便是对10kV配电设计的具体要求，规则解析如下：在配电设计中需要选择台架变高压熔断器，选择该电气不仅需要运行电压和负荷电流等参数的配合，还得满足安装点电路容量的标准。这项规定需要结合自身的情况，当系统在最大运行方式时，可以实现三相电流对跌落式熔断器下限值的校准；当系统在最小运行方式时，可以实现两相电路对于跌落式熔断器上限值的校准。跌落式熔断器可用于10kV配电设计中，保护电路进行开关切换，其开断容量为50MVA，但是距离变电站用户比较近的用户需要大于200MVA，所以户外跌落熔断器不能满足配电设计中的规范要求。 2.3有些设备安放的位置不正确
