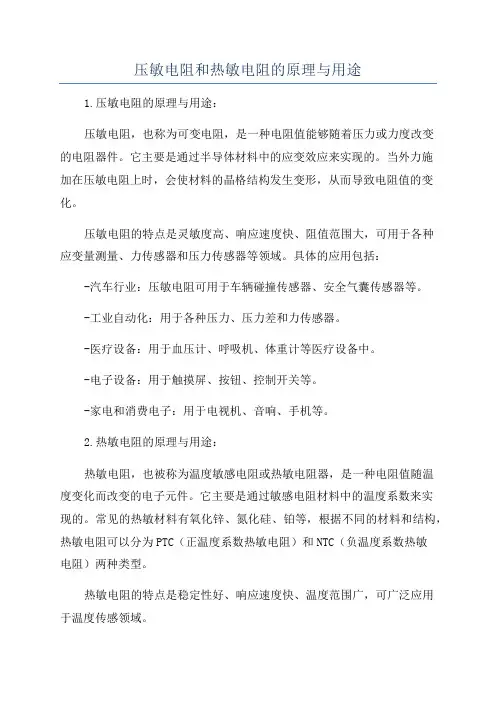

压敏电阻和热敏电阻的原理与用途
问题1: NTC电阻串联在交流电路中主要是起什么作用!它是怎样工作!请大侠指点!谢谢!
问题2: 压敏电阻并联在交流侧电路中主要是起什么作用!它是怎样工作!如果
没有以上两个元器件!会造成什么影响!谢谢!!
以下是一些网友针对这个问题的讨论，删除了一些水贴，以及我认为是错误的观点。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
NTC电阻串联在交流电路中主要是起“电流保险”作用.
压敏电阻并联在交流侧电路中主要是起“限制电压超高”作用.
为了避免电子电路中在开机的瞬间产生的浪涌电流,在电源电路中串接一个功率型NTC热敏电阻器,能有效地抑制开机时的浪涌电流,并且在完成抑制浪涌电流作用以后,由于通过其电流的持续作用,功率型NTC热敏电阻器的电阻值将下降到非常小的程度,它消耗的功率可以忽略不计,不会对正常的工作电流造成影响,所以,在电源回路中使用功率型NTC热敏电阻器,是抑制开机时的浪涌,以保证电子设备免遭破坏的最为简便而有效的措施。
压敏电阻的工作原理:比如一个“标称300V”的压敏电阻在220V的工作中,突然220V上升到310V!这时压敏电阻被击穿,通过很大的电流,熔断了保险丝后,就保护了后面的电路,然后压敏电阻又恢复了原来的状态.
我的故事讲完了.
老人家:^_^按照你说的意思是压敏电阻设计时最好是放在保险管后面咯,那样压敏电阻导通时不会对电网有什么危害吗?而保险管一般都是慢断的!
是NTC没错.
没通电时,NTC的阻值高,一通电霎那,阻值仍高,限制了涌流,随着NTC有电流流过,温度增加,阻值下降到很低,可以忽略.
明白了,但是这样的话,正常工作时,电流小,阻值就小,那么突然来一个浪涌电流,或者电路那段路使得电流增大,那就起不了保护作用了吧,也就是说只能拿来防通电时的浪涌了吗?
正常工作后基本就没有浪涌电流了吧?只有浪涌电压.如果真有浪涌电流,例如电源短路了,由于NTC已经导通了,对它也无能为力,只有靠保险丝起作用.记住NTC 只是起开机保护的就可以了.
试想若电路已经正常上电,NTC已低阻,这时遭遇高压NTC是无能为力的
说的不错,在电源正常工作一段时间后,再进行频繁开关机,会对电源造成伤害的,因为这时由于NTC的温度上升,阻值下降,对浪涌的抑制能力已经及其有限了
说的对,采用NTC抑制开机浪涌的电源设备,不能够频繁的开关机.需要等NTC冷却,恢复至其冷态阻值后,才能再次开机.要不,安装NTC的意义就没有了.
对小功率电源电流小NTC不怎么发热,所以有一定作用.
我知道是用NTC电阻．
如果用普通电阻+继电器或者可控硅,不知可否?
很好,比单纯用NTC电阻强多了,NTC在断电又立即上电时将失去抑制作用.
所以频繁开关机,NTC就无效了
好东西啊,有创意!哥们.
但是可控硅的偏置电路单搞电阻也不行啊,并且估计大功率电源上不行,那样肯定损耗有点大啊
PTC是保险作用,NTC是限制浪涌电流.
NTC:负温电阻,温度越高,电阻越小,用于串在输入回路中限制开机浪涌电流.正常工作时发热,电阻降低,不影响工作,但是它是消耗能量的,功耗不能忽略.NTC
也可用于测温.

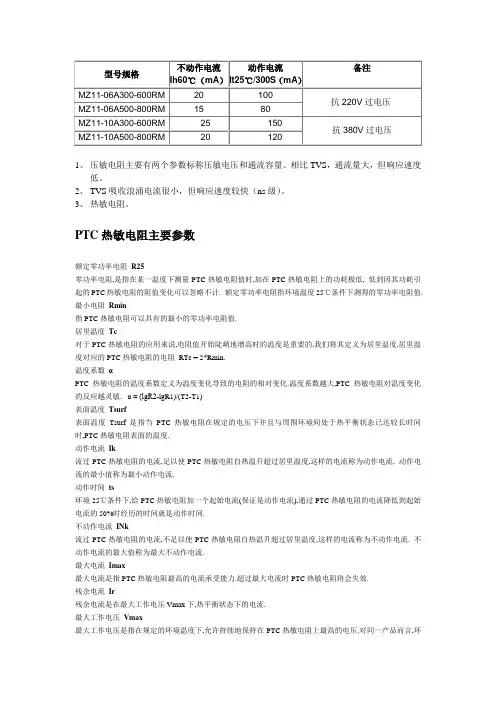

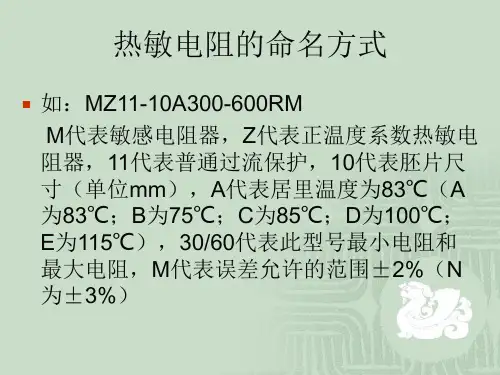

PTC:正温电阻,串在输入回路中,又称为:自恢复保险丝.过流时发热,电阻增大,与输入等效断开,冷确后电阻降低,可继续工作,不需要更换,常与压敏电阻、TVS 同时使用.
压敏电阻:类似稳压DIODE的雪崩效应,超过嵌位电压后电流迅速增大,但不会短路,这点与放电管不同.
PTC用途很多,如彩电的消磁电路,电冰箱压缩机的启动电路等.
过温保护有时也用PTC
串在回路中PTC,NTC都可能用到,但PTC是相当于保险丝作用的,NTC是限制开机电流用的.
受教谢谢前辈们.
用压敏电阻(突波吸收器)
NTC(负温度系数)即温度变高阻值变小,(PTC)热敏电阻(正温度系数)则相反,两个作用截然不同,NTC串联于L线上,而PTC并联于L,N线上,NTC的作用起到一个缓冲作用,即开机瞬冲击电流很大,所以串一个NTC可以降低开机瞬间冲击电流,(在电路上串一电阻也可得此效果,但电阻上有一定损耗,造成效率低)它工作情况如下:刚开机瞬间,由于常温,那么阻抗大,此时相当于在电路上串一电阻,当电路工作,电流流过NTC,温度升高,阻抗变小,此时相当于短路,即开机可以抑制瞬间电流,而正常工作时又可损耗小(几乎零损耗).不能当保险丝看等,要想炸掉NTC,恐怕PCB也全黑了.PTC是一高压抑制作用,也可叫防雷管,说到防雷管也许大家就不陌生了,标准电压AV2500V,工作原理相似于稳压管,也就是两脚电压达到击穿电压时,两脚相当于短路,电流可达十几A到上百A不等,而工作电压也取决于取值.7D471K/271K.还有一种放电压管200,高压可达AC4000V.但大家可能会想到,雷电打在输入端,那么在输入线接PTC怎么于起到防雷作用呢?这个如果要解释,那么我又得说好多了,所以这个问题其它网友回答吧
如果电源炸压敏电阻,可能是那些情况引起的呢?
还有电路设计时如何选择压敏电阻呢?
问一下,SCK057热敏电阻稳定电流是多大!
我串在220AC中电流在1A时就开始发烫,到3A已经烫得不得了!!
现在220AC电路上有个好10A得该怎么办呀??
请问热敏电阻放在零线上可以吗,是不是一定要放在火线上啊?
对于2PIN的线来说,交流输入其实哪条都一样了
哦,那对于3PIN的来说还是有要求的吧,还有,有没有安规要求啊,比如,在热敏电阻的两脚之间有没有不能走铜的距离要求,其本体有没有要架高的要求?谢谢!
东西是死的,人是活的,理解它的工作原理,明白自己的需要,灵活运用才是关键
有哪位XD帮忙解释下PTC的工作原理啊,小弟先谢谢了!
你可以看看书籍《开关电源设计技术与应用实例》,上面有很清楚的介绍.
开关电源,热敏电阻的选取原则是什么?
在满足稳态电流的情况下,在温度在25摄氏度的条件下测到的电阻值应为:
R>=1.414*E/Im
E:输入电压
Im:浪涌电流,其提到,一般在开关电源中,浪涌电流为稳态电流的100倍.
