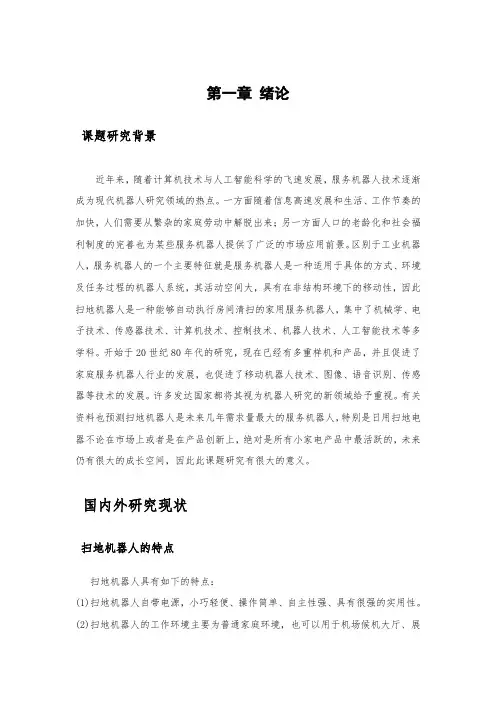

第一章绪论
1.1 课题研究背景
近年来，随着计算机技术与人工智能科学的飞速发展，服务机器人技术逐渐成为现代机器人研究领域的热点。一方面随着信息高速发展和生活、工作节奏的加快，人们需要从繁杂的家庭劳动中解脱出来；另一方面人口的老龄化和社会福利制度的完善也为某些服务机器人提供了广泛的市场应用前景。区别于工业机器人，服务机器人的一个主要特征就是服务机器人是一种适用于具体的方式、环境及任务过程的机器人系统，其活动空间大，具有在非结构环境下的移动性，因此扫地机器人是一种能够自动执行房间清扫的家用服务机器人，集中了机械学、电子技术、传感器技术、计算机技术、控制技术、机器人技术、人工智能技术等多学科。开始于20世纪80年代的研究，现在已经有多重样机和产品，并且促进了家庭服务机器人行业的发展，也促进了移动机器人技术、图像、语音识别、传感器等技术的发展。许多发达国家都将其视为机器人研究的新领域给予重视。有关资料也预测扫地机器人是未来几年需求量最大的服务机器人，特别是日用扫地电器不论在市场上或者是在产品创新上，绝对是所有小家电产品中最活跃的，未来仍有很大的成长空间，因此此课题研究有很大的意义。
1.2 国内外研究现状
1.2.1 扫地机器人的特点
扫地机器人具有如下的特点：
(1)扫地机器人自带电源，小巧轻便、操作简单、自主性强、具有很强的实用性。
(2)扫地机器人的工作环境主要为普通家庭环境，也可以用于机场候机大厅、展览馆、图书馆等公共场所。环境的共同特征为有限的封闭空间、平整的地板以及走动的人员，因此可以归结为复杂多变、结构化的动态环境。所以环境适应性是对此类机器人的基本要求。
(3)扫地机器人的任务是清扫地面，工作的对象是地面的灰尘、纸屑以及其他一些小尺寸物体，而大尺寸物体不作为扫地机器人的处理对象。考虑到安全因素，扫地机器人必须对人及家庭物品等不构成任何危害，同时扫地机器人还必须具备自我保护的能力。
随着近年来计算机技术、人工智能技术、传感技术以及移动机器人技术的迅速发展，扫地机器人控制系统的研究和开发己具备了坚实的基础和良好的发展前景。扫地机器人的控制与工作环境往往是不确定的或多变的，因此必须兼顾安全可靠性、抗干扰性以及扫地度。用传感器探测环境，分析信号，以及通过适当的建模方法来理解环境，具有特别重要的意义。近年来对智能机器人的研究表明，目前发展较快并且对扫地机器人发展影响较大的关键技术是：路径规划技术、传
感技术、吸尘清扫技术、电源技术等。
①路径规划技术
扫地机器人的路径规划就是根据机器人所感知到的工作环境信息，按照某种优化指标，在起始点和目标点规划出一条与环境障碍无碰撞的路径，并实现所需清扫区域完全路径覆盖。按机器人工作环境不同可分为静态结构化环境、动态己知环境和动态不确定环境，按机器人获取环境信息的方式不同可以分为基于模型的路径规划和基于传感器的路径规划。根据机器人对环境信息知道的程度不同，可以分为两种类型：全局路径规划和局部路径规划。常用的环境建模的主要方法有：可视图法、自由空间法、栅格法、势场法等。与其它移动机器人相比较，扫地机器人作业环境和作业任务相对简单，机器人要实现自主路径规划、控制和作业并不困难。
②传感技术
扫地机器人在工作时需要实时地检测自身状态信息和收集外界环境息，以控制自身状态、建立环境地图、自主导航和定位，进行路径规划，感知作业对象的状态，检查扫地效果等。通常采用的传感器分为内部传感器和外部传感器。其中内部传感器有：编码器、线加速度计、陀螺仪、磁罗盘等。其中编码器用于确定当前机器人的位置，线加速度计获取线加速度信息，进而得到线加速度和位置信息：陀螺仪用以得到机器人的姿态角、运动方向和转动时运动方向的改变等绝对航向信息。外部传感器有：视觉传感器、超声波传感器、红外传感器、接触和接近传感器。视觉传感器采用CCD 摄像机进行机器人的视觉导航与定位、目标识别和地图构造等；超声波传感器测量机器人工作环境中障碍物的距离信息和地图构造等。红外线传感器一般采用红外接近开关探测机器人工作环境中的障碍物以避免碰撞。使用时，往往需要多传感器同时工作并进行数据融合才能获得精确的信息以确定机器人的工作状态。
③吸尘、清扫技术
目前采用的扫地机器人有两类：真空扫地机器人和气流滤尘器。真空扫地机器人是由高速旋转的风扇在机体内形成真空从而产生强大的气流，将尘埃和脏物通过吸口吸入机体内的滤尘袋内。气流滤尘器是一个全封闭系统，既无外部气体吸入，也无机内气体排除，其原理是利用附壁效应形成低压涡流气体，最后将沉渣截留于扫地机器人内的涡流腔内。
④电源技术
目前扫地机器人基本上都采用电池作为能源，电池有一次电池、二次电池和燃料电池。作为机器人能源的一次电池要求能量密度高、自放电少、可靠性高，一次电池有锰干电池、碱性锰电池、锂电池等。二次电池又叫蓄电池，有铅酸电池、银锌电池、镍镐电池和镍锌电池等。铅酸电池是一种比较好的机器人能源，电压高、寿命长、价格低、结构简单可靠、工艺成熟，但能量密度低。燃料电池体积小、重量轻、寿命长、效率高、无污染，是一种非常好的扫地机器人用电源，但总的来说，目前还处于研究开发阶段。
目前，国内外在清扫机器人的研究领域完成了许多工作，取得了一定的成果。下面介绍国内外的几种典型的研究产品。
1.2.2 国外扫地机器人研究现状
早在20 世纪80 年代SANYO 公司就正式开始进行自主吸尘机器人的研发工作。但总的来看，自主吸尘机器人的研究还刚刚起步，在自主能力和工作效率上还有待提高。下面对一些主要产品和样机在自主能力、路径规划、环境适应性、工作效率等方面进行介绍。英国Dyson（戴森）公司2001 初推出一种型号为DC06 的智能吸尘器。据说它装备的感应器比登陆火星的机器人还多，这是世界首次开发研制的全自动“吸尘机器人”。
2002年 3 月日本松下电器公司展示了一种可自动为房屋进行真空吸尘的机器人，它的前后部都带有酷似眼睛的小灯，能发出50 种传感信号（其中包括声波、红外线等）。这些传感信号可让机器人在撞上墙壁或滑落楼梯之前自动转身。吸尘机器人每次充电后可运转55 分钟。工作时，它首先绕房间转一圈，计算出房间的大小，然后在房间内作水平及垂直运动。其缺点是机器人在宽度超1.2 英寸的障碍物前6 英寸处就停步，无法清扫墙壁边缘处的灰尘。
著名的家电厂商伊莱克斯在英国也推出了他们的机器人吸尘器“三叶虫”。这款“三叶虫”吸尘器使用超声波探测障碍物，并且可以自行设计出在房间中行走的最佳路线。它通过超声波躲避桌椅腿和宠物等障碍，超声波系统同时帮助它测量房间的尺寸，而最佳行进路线就是根据这些测量数据通过机器内部的计算机算出的。使用者必须在房间门口和楼梯尽头贴上磁条作为无形的墙壁阻止机器人的前进。“三叶虫”是由可充电电池驱动的，每次充电后可以运行60 分钟。“三叶虫”分三个挡位运作：正常、快速和点清理，吸尘器充满垃圾时还会发出灯光警告。“三叶虫”的高度只有13 厘米，可以钻到桌子和床底下清理。由于“三叶虫”完全自动，使用者可以把它留在家里清理房间，自己出去轻松消遣。
1.2.3 国内扫地机器人研究现状
目前，国内也已开始有关的研究开发工作，特别是在移动机器人的运动规划与控制方面取得了一定的成就，为研究开发扫地机器人奠定了技术基础。
哈尔滨工业大学与香港中文大学合作研制了全方位移动地面清扫机器人，并由海尔公司进行产品化工作。该机器人具有遥控操作和自主操作两种运动方式，并具有智能电源管理功能，延长了运行时间，提高了对有限的移动动力资源的利用率。其吸尘机构可实现吸尘腔路的自主转换，提高了吸尘效率。同时采用万向轮实现任意方向移动，使得机器人可执行对狭窄区域的清扫任务。
浙江大学机械电子研究所与苏州TEK 公司也合作研发了智能自主吸尘机器人。该机器人首先进行环境学习，利用超声波测距信息与墙保持一定距离行走，在扫地这些角落的同时获得房间的尺寸信息，从而决定清扫时间；之后，利用随机加局部遍历规划的策略产生高效的扫地路径；清扫结束后，自行回到充电座，补充动力。目前，系统还在进一步的升级中。其他大学如华南理工大学、上海交通大学、东南大学等都对扫地机器人相关技术进行了研究，但是没有形成产品。
第二章扫地机器人的结构系统
2.1 扫地机器人的硬件结构
2.1.1 移动机构
机器人按移动机构可分为轮式、履带式、步行方式或其他方式机器人。轮式和履带式机器人适合于条件较好的路面，而步行机器人则适于条件较差的路面。轮式移动机构运动平稳，自动操纵简单，最适合平地行走，在无人工厂中，常用来搬运零部件或做其他工作，应用最广泛。本论文中的机器人为扫地机器人，一般用于室内，所以采用轮式结构。
机器人外形为圆形，是具有三个轮子的轮式扫地机器人，扫地机器人的运动系统由两个步进电机、两个驱动轮、一个万向轮组成。两个步进电机通过齿轮传动带动左右两边的驱动轮。由于步进电机是通过改变输入的脉冲频率进行调速，因此输入不同的脉冲频率，可使两个驱动轮获得不同的速度，实现扫地机器人的前进、后退、转弯等功能。
扫地机器人的运动机构采用单片机控制，单片机发出两路脉冲信号送给步进电机驱动器，脉冲信号的频率控制电机的转速，从而控制机器人左、右轮的运动速度、移动距离和旋转角度。在对扫地机器人位置的计算时，假设下面几个基本条件成立：
①扫地机器人运动的路面为光滑的平面。
②左、右车轮在运动过程中，在车轮所在方向作纯滚动，在纵向和横向都无
打滑运动。
③扫地机器人驱动机构的相关参数，如给定的脉冲数和左、右驱动轮旋转速度的关系在机器人负载与空载时情况相同。
2.1.2 传感器系统
任何机器人都离不开传感器，机器人要具备智能行为必须不断感知外界环境，从而做出相应的决策行为。机器人上装有防跌落感应装置，碰撞感应开关、红外线障碍传感器，灰尘感应装置等传感器。
2.1.2 测距与防碰撞传感器
测距与防碰撞的感知任务由红外测距传感器与碰撞传感器来完成。红外传感器分别安装在扫地机器人的正前方和左右两边。红外传感器方向分辨率高，距离分辨率较低。在相邻的红外传感器间存在测量盲区，因此，在扫地机器人的前端设计了约180°的碰撞板，在碰撞板左右两侧各装有一个光电开关。此结构可避免测量盲区带来的误差。扫地机器人在任何方向上的碰撞，都会引起左右光电开关的响应，从而根据碰撞的方向做出相应的反应。
（1）红外传感器
红外线传感器工作原理如下图所示。该传感器包括一个可以发射红外光的固态发光二极管和一个用作接收器的固态光敏二极管。由红外发光管发射经过调制的信号，红外光敏管接收目标物反射的红外调制信号，环境红外光干扰的消除由信号调制和专用红外滤光片保证。红外传感定位具有灵敏度高、结构简单、成本低等优点，但因为它们角度分辨率高，而距离分辨率低，因此在移动机器人中，常用作接近觉传感器，探测临近或突发运动障碍，便于机器人紧急避障。
本文中扫地机器人机采用RE002 型红外传感器在距障碍物表面500mm 探测到障碍物，而后扫地机器人控制系统会对探测到的信号进行处理并对行走方向进行调整。大约在距离障碍物表面250mm 处扫地机器人机身开始反应进行旋转行走，执行绕障策略。
（2）防碰撞传感器
因各种因素的影响，扫地机器人难免会有撞上障碍物的可能。为了处理这种情况，我们利用光电开关传感器来感应车体受到的碰撞，及碰撞的大概位置，以使扫地机器人做出相应的决策。
在扫地机器人的前端设计了约180°的碰撞板，在碰撞板左右两侧各装有一个光电开关。光电开关由一对红外发射对管组成，发光二极管发射的红外光线通过扫地机器人机身特制的小孔被光敏二极管接受，当机身碰撞板受到碰撞时，碰撞板就会挡住机身特制小孔，阻碍红外线的接受从而向控制系统传达信息。光电开关工作原理如图 3.2 所示。此结构可避免测量盲区带来的误差。扫地机器人在任何方向上的碰撞，都会引起左右光电开关的响应，从而根据碰撞的方向做出相应的反应。
2.1.2.2 防跌落感应装置
防跌落感应装置安装在扫地机器人的底盘上，可以防止扫地机器人移动到楼梯口或是有落差的空间，通过防跌落感应即时控制驱动系统回车，避免操作不慎引起的摔落。
2.1.2.3 光电编码器
光电编码器是扫地机器人上的位置和速度检测的传感器，扫地机器人上的光电编码器通过减速器和驱动轮的驱动电机同轴相连，并以增量式编码的方式记录驱动电机旋转角度对应的脉冲。由于光电编码器和驱动轮同步旋转，利用码盘、减速器、电机和驱动轮之间的物理参数，可将检测到的脉冲数转换成驱动轮旋转的角度，即机器人相对于某一参考点的瞬时位置，这就是所谓的里程计。光电编码器已经成为在电机驱动内部、轮轴，或在操纵机构上测量角速度和位置的最普遍的装置。因为光电编码器是本体感受式的传感器，在机器人参考框架中，它的位置估计是最佳的。
2.1.2.4 电子罗盘
电子罗盘是利用地磁场，检测电子罗盘模块相对于地磁场方向的偏转角度的传感器。电子罗盘模块是由高可靠性的磁性传感器及驱动芯片组成，集成度非常高，实现了高可靠性、高精度、强抗磁场干扰的数码电子罗盘功能。电子罗盘模块有两个磁性传感器和一个驱动芯片构成。磁性传感器里面包含一个LR振荡电路，当磁性传感器与地球磁感线平行方向夹角发生变化时，LR振荡电路的磁感应系数也会发生变化。驱动芯片通过磁性传感器磁感应系数的变化可以计算出磁性传感器与地球磁感线之间的夹角，驱动芯片可以连接三个磁性传感器，这三个磁性传感器方向互为垂直，这样就可以测量在三维方向上与地球磁感线的夹角，从而得到当前的三维方向。电子指南针模组只要得到水平方向上与地球磁感线的夹角就可以测得方向。
2.1.2.5 陀螺仪
针对电子罗盘容易受到电磁干扰以及光电编码器会受到轮子打滑等不确定因素造成的角度测量不准的特点，确定物体的运动方向还需要一个传感器，在上述情况发生时能够精确测量运动物体运动的角度。陀螺仪是用来测量运动物体的角度、角速度和角加速度的传感器，它能够有效解决上述问题。利用陀螺可以测量运动物体的姿态角，精确测量其角速度。依据不同的物理学原理可以制造出不同类型的陀螺，一般可以划分为机械陀螺（mechanical gyroscope）、压电陀螺（piezoelectric gyroscope）、光学陀螺（opticalgyroscope）等几类。本课题需要一个体积小、质量轻、精度高、价格便宜的陀螺仪，由于机械陀螺存在精度不高、体积大的缺点以及光学陀螺存在价格偏高的缺点。本文选用微机械电子陀螺仪芯片来设计电路。
第三章全区域覆盖的迂回式路径规划
3.1 对未知区域的边沿学习
由于我们研究的清洁机器人采用的是红外线传感器，考虑到红外线的探测范围和清扫环境的未知性，采用了一种沿边学习的方式，即让清洁机器人从指定位置沿墙壁及其靠近墙壁的障碍物外缘按逆时针（或顺时针）方向绕房行走一周，行走过程中实时记录清洁机器人中心点的位置坐标，这样就可以大致描述出清扫环境的轮廓及靠墙障碍物的分布情况。并记录下当y坐标达到最大值y max时，x 能达到的最大值x max（考虑到障碍物可能存在于墙壁的右下角）。
在机器人的整个运动过程中，采用角度测量系统对当前的自身角度进行检测并由光电编码器得到在该方向上运行的位移，通过实时记录，并对运动路线进行积分，得到当前位置。如下图所示：
3.2 全区域覆盖路径规划方案
为了使清洁机器人能按照我们所要求的工作模式进行清扫，首先要规定其运动规律，如下图所示：
A
B
C
D
若该区域内无任何障碍物出现，则主要是控制程序驱动清洁机器人在该区域内做直线带状往复运动，当机器人前方的红外传感器检测到其运动到x方向最大位置，则机器人绕右侧轮子转180°，在机器人转角时，只驱动一个驱动轮，以另一个驱动轮为支点向左或向右转，这样做能够使得机器人在转过180°后正好移过一个车位，保证机器人在往返清扫过程中不留下清扫死区。
若在运动过程中遇到障碍物，则机器人能够智能越障。障碍物主要分三种情况，一种是靠最远处墙壁的障碍物，如障碍物D，第二种是不靠墙障碍物，第三种是其他靠墙障碍物。由于在清扫前，机器人进行了边沿学习，获得了空间的边缘信息，因此可自动将第三种障碍物作为墙壁处理。若障碍物不是靠墙障碍物，则机器人能利用红外测距传感器沿障碍物边沿行走，直到其在y轴方向的位置移动一个车位，然后转180°运动。同时系统内的存储单元可以记录该障碍物的y 轴最大坐标和最小坐标，即记录障碍物在y轴方向的尺寸，当机器人超高障碍物运动到x轴最大或者最小位置处时，需要沿y轴反方向走一个障碍物尺寸的距离，然后继续清洁障碍物另一侧的区域。若障碍物靠最远处墙壁时，若y轴达到最大值，且x轴方向未达到x max，且前方传感器检测到障碍物，则机器人绕过障碍物运动y轴方向最远处，清扫剩余区域，当y轴方向和x轴方向同时达到边沿检测时得到的最大位置值时，停止检测。
扫地机器人的运动规律如下表：
实现小区域清扫
考虑如下情况，若需要清洁机器人对指定垃圾进行清理，则无需其全区域运动，只需要将其放置在垃圾附近区域，同时将ymax和xmax设置为需要清理的区域范围，即可根据之前描述的运动规律实现小范围清理。
定时清扫
