用户系统分配
1. 分配器
2. 分支器
3. 多分支系统
4. 数字电视机顶盒
分配器的工作原理
? 1 ?分配器的电路原理
?2?分配器的主要元件的作用
分配器的主要特性和使用方法
?1 ?阻抗匹配及驻波比
?2?分配损失
?3?隔离度
?4?反射损耗
?5■分配器的使用方法
分配器的使用方法
(1) 正向能量分配
(2) 作为干线无源分路器
卫星及有线电视基本知识
第一部份系统组成 任何一个有线电视系统不论多么复杂，都是由前端、干线传输、用户分配三个部分组成。 一、前端部分 该部分对系统提供各种各样的信号，以满足客人的需要。 前端的设备主要有：有线电视机顶盒、卫星天线、解调器、调制器、放大器等。 二、干线传输部分 该部分的任务是把前端输出的高质量信号尽可能保质保量地传送给用户分配系统。 三、用户分配部分 该部分是把干线传输来的信号分配给系统内所有的房间和区域，并保证各个用户的信号质量。 用户分配系统部分包括分配放大器、线路延长放大器、分配器、分支器、输出端（即用户）。 有线电视系统前端
?字电视型号并转化成高质量的音视频信号 输出的设备，是一种能够让用户在现有模拟 电视上，观看安装卫星电视节。 信息发布器 ?信息发布器是一种通过网络来获取信 息，在本系统主要用于发布酒店信息，信息 上传端的服务器在销售部。 调制器 调制器是有线电视系统中将视频信号（V）、音频信号（A）调制成电视射频信号的设备，它的输入端直接与摄像机、录像机、DVD、卫星接收机、电视解调器等设备连接， 输出端通常接入多路混合器。 混合器 前端调制器，信号处理器等输出的射频电视信号，各自工作在不同频率范围，利用频分复用技术，实现了采用一根同轴射频电缆，同时传送几十套电视信号。混合器就是完成将多路输入信号混合成一路输出的器件。 放大器 放大器是有线电视系统中最重要的器件之一，广泛应用于前端、干线传输、用户分配网络。放
大器的作用是在满足载噪比和非线性失真指标的前提下，尽可能地把输入端的低电平信号放大，以补偿同轴电缆的传输损耗和为用户提供合适的电平信号。 信号强度单位—分贝 60~80 分配器 将一路输入的电视信号电平（功率或电压）平均分成几路输出的器件，称为分配器。分配损耗：信号从输入端分配到输出端的传输损失。 分支器 分支器与分配器不同，它是取出一小部分电平（功率或电压）馈送给支干线，大部分信号电平给主干线继续传输。插入损耗：指从主路输入的信号电平传送到主路输出端后信号电平的损失。分支损耗：指从主路输入端输入的信号电平传送到分支输出端的信号电平的损失。 第二部分检测与依据
合肥市第五人民医院综合楼弱电及系统集成工程项目 卫星及有线电视系统设计方案 目录 1、系统概述 (3) 1.1工程概况 (3) 1.2系统概况 (3) 1.3用户需求分析 (3) 1.4系统信号源 (4) 1.5遵从的技术标准与规范 (4) 2、系统结构与配置 (5) 2.1系统结构 (5) 2.2系统说明 (6) 3、系统功能描述 (6) 3.1有线数字电视系统功能 (6) 3.2卫星电视系统功能描述及机房技术要求 (6) 4、系统性能及技术指标 (8) 4.1系统技术性能指标 (8) 4.2系统前端 (10) 4.3传输分配系统 (10) 4.4用户终端盒 (10) 4.5系统设备工作环境 (10) 4.6设备技术指标 (11) 4.6.1分配器 (11) 4.6.2分支器 (12) 4.6.3终端电阻 (12) 4.6.4设备箱 (12)
4.6.5解调器 (13) 4.6.6混合器 (14) 4.6.7用户终端盒 (15) 4.6.8同轴电缆与接头 (15) 4.6.9射频放大器 (15) 4.6.10无源器件 (16) 5、其它必须的内容 (16) 5.1系统调试 (16) 5.1.1系统调试所需仪器 (16) 5.1.2系统检验设备 (17) 5.1.3调试前的准备工作 (17) 5.1.4系统调试 (17) 5.2系统供电及接地 (17) 5.3竣工验收 (17) 5.4附表—涉外宾馆等单位申请接收的境外卫星电视收费表（2008） (18)
1、系统概述 1.1工程概况 合肥市第五人民医院医疗综合楼总体分为：地下一层为设备用房，一、二、三、四层为大厅及门诊，五层为血透中心，六、七层为内科护理标准层，八层、十一层为内科、外科护理单元，九层为儿科护理单元，十层为骨科护理单元，十二层为妇科护理单元，十三层为产科护理单元，十四层为产房、ICU、手术准备层，十五层为手术层，十六层为手术设备和电梯机房层。大楼总建筑面积约2万㎡，建筑高度66.40米，属于一类高层建筑。 1.2系统概况 按照招标文件要求，本有线电视系统包含有线电视和卫星电视两大部分。 有线电视由市有线电视、卫星电视节目及自办节目组成。中心机房设置卫星接收机房，有线电视机房。从网络设备室向其他区域传输接收解码后的卫星电视信号及市有线电视信号。有线电视系统采用数字机顶盒音频、视频信号作为有线电视信号源，加上卫星电视信号、自办电视音频、视频信号，通过固定频率调制器，重新分配频段，分类后作为医院病区内部各相关部门有线电视信号源。 本系统一共设计了201个有线电视终端。 1.3用户需求分析 根据用户需求，该系统达到以下功能： （1）信号源包括：有线电视、自办节目（播放摄像机、录像机和DVD的输出）共四套。 （2）采用双向邻频传输方式，带宽为5—860MHz，上行频段为5—65MHz，下行频段为87—860MHz，其中87—550 MHz用于电视广播信号传输；550—860 MHz为数据信号传输；87—108 MHz为调频广播频段。 （3）分配网络设计为双向网络，以适应将来交互式电视系统和互联网络的需要(系统配置双向干线放大器，双向分配放大器及高隔离的分支分配器，导线选用四屏蔽同轴电缆)。 （4）调制器应选用捷变频邻频860MHz调制器。
第1章有线电视技术方案设计 1.1 技术方案设计原则和标准 1.1.1 设计原则 网络带宽：5～750 MHz。 传输特性：双向传输。 接收质量：有线电视接收质量是有线电视网络建设最为关心的问题，按国家GB-6510标准规定，接收点的信号电平应在57～83dB 之间，载噪比大于43 dB，即图像客观评价质量达到国家标准4分以上要求。 稳定性和安全性：这是有线电视网络建设最关心的问题，只有安全稳定运行的网络，才能确保有线电视终端的接收质量，网络的技术先进性是网络高性能的保证和基础，也是未来有线电视网络节目增容的保障，还可有效地减少使用人员和维护人员的麻烦。 通过建成的有线电视网络可传输有线电视台传送的电视节目和调频立体声节目。 1.1.2 有线电视系统设计依据 1）【GB8898】《电网电源供电的家用和类似一般用途的电子及有关设备的安全要求》 2）【GB6510】《30MHz～1GHz声音和电视信号的电缆分配系统》3）【GY106-92】《有线电视广播系统技术规范》 4）《民用建筑电缆电视系统工程技术规范》 5）【GB6510-86】《声音和电视信号的电缆分配系统》
6）【GB50200】《有线电视系统工程技术规范》 7）【GY/T121】《有线电视系统测量方法》 8）广电部“关于有线电视现阶段网络技术体制的意见” 1.2 有线电视系统的构成 有线电视一般是由天线、前端、干线传输和用户分配网络几个部分构成。 天线系统的主要功能是接收无线电波，并将接收到的高频电视信号馈送给前端系统。天线系统处于整个有线电视系统的最前端，它对最终用户接收到的图像质量有非常重要的影响。前端设备位于天线和干线传输网络之间，它的主要功能是将来自天线的高频电视信号和电视台自己开办节目的电视信号进行必要的处理，比如滤波、调制、频率转换等,然后对所有这些高频电视信号进行混合并将混合后的信号发送到用户分配网络。 如果把整个有线电视传输系统比作一颗树的话，那么干线网络相当树干，而用户分配网络相当于枝叶茂盛的树枝，而普通用户的电视机相当于一片一片树叶。由此可以看出用户分配网络的主要功能是接收干线上的高频电视信号将将其分配到各个用户。 用户分配网络通常是由延长分配放大器、分支器、分配器、串接单元分支线、分支线、用户线和用户终端盒构成的。 就网络的拓扑结构而言，目前人们对星形拓扑结构、环形拓扑结构和星-树形结构比较感兴趣。所谓星形结构就是将用户分为一个一个小区，每个小区均用光纤直接与网络中心相连。这种方式的优
有线、卫星电视系统设计方案 1系统概述 有线、卫星电视系统是华侨城欢乐海岸智能化系统集成项目一个重要配套子项目,系统不仅提供丰富的国际、国内政治、经济、金融信息和文化娱乐节目，满足对高品质电视信号接收的要求，而且还具有双向传输的功能，以及为综合数据业务的接入预留接口，使其能够满足VOD视频点播和综合数据业务传输的应用需求。 节目源包括本地有线电视节目和卫星电视节目，其中卫星电视提供于酒店、会所、休闲度假公寓，系统还可以为系统预留自办节目接口，可提供精彩丰富的自办节目。此外，系统在设备的选型上兼顾满足目前需求的同时，充分考虑了未来的可能需求，具有很好的扩展性 2设计要点 ?有线、卫星电视系统根据酒店、商业、SOHO办公分别设置，酒店、会所、休闲度假公寓部分设卫星接收天线（接收天线设于SOHO办公楼楼顶），并接入部分深圳市有线电视台数字电视信号，进行数字调制后送至酒店、会所、休闲度假公寓内各有线电视终端；商业及SOHO部分仅设有线电视传输系统，将市有线电视信号传送至商铺及SOHO办公楼的有线电视终端。 ?本系统采用860MHz双向网络标准针对华侨城欢乐海岸有线、卫星电视系统工程的实际情况，建设一个满足多功能应用的860MHz双向有线电视系统。 ?系统选用的前端产品为积木式结构，可根据实际需要自行添加，为系统扩展预留了一定的余量，业主和使用部门可根据收视需要自行增加相关的部件即可。 ?系统结构简单但稳定可靠，维护方便。 3方案设计 整个系统由前端、干线传输网络和分配网络三部分组成。 系统结构如图：
3.1信号源 有线电视系统信号源由天威视讯有限公司提供，酒店、会所、休闲度假公寓采用卫星接收亚太6号卫星信号。酒店、会所、休闲度假公寓卫星接收系统在SOHO办公楼楼顶设Ku波段卫星接收天线及前端传输机房，接收的境外卫星电视信号室外单模铠装光缆传输至有线电视机房，在该机房配置数字电视调制设备，将境外卫星电视及部分境内电视节目以数字电视的形式送至酒店、会所、休闲度假公寓各有线电视终端。 根据广电部对于卫星电视接收的相关规定，本系统建议采用 2.4米天线接收位于134.0°E的亚太6号卫星Ku波段的境外节目。境外卫星电视必须严格按规定通过国家广电总局境外卫星电视平台定向接收，故接收境外节目均需要使用指定的接收解码器（境外加密频道），此接收设备须由业主提出申请并经批准后到当地相关代理机构统一购买，并按要求交纳收视费用。境外卫星电视统一平台包含了众多极品频道,其中包括了著名的CNN、BBC、NHK、CNBC 、ESPN 、Discovery Channel、NGC、凤凰卫视、卫视体育、Channel V、MTV以及众多世界及亚洲著名的电影频道如HBO、CINEMAX、卫视国际电影台、凤凰卫视电影台等，均属当今世界及亚洲的顶级品质的电视节目，另外可收到一套图文含游戏及43套广播节目。
卫星及电视系统方案
卫星电视系统及公共天线系统方案 本工程安装卫星电视接收天线4面，接收并传送卫星电视节目32套。 1. 设计依据 本设计是遵照国家有关规范及标准作出的。 卫星电视接收、电视系统在规划、设计、设备和器材的选用、安装调试的工艺要求等方面，都严格按下列标准和规范执行： l 《有线电视系统工程技术规范》GB50200-94 l 《30MHZ-1GHZ声音和电视信号的电缆分配系统》GB6510-86 l 《有线电视广播系统技术规范》GY/T106-92 l 《有线电视加解扰系统通用技术要求》GY/T114-94 l 《建筑智能化系统工程设计标准》DBJ13-32-2000 l 《卫星广播电视地球站设计规范》GYJ41-89 2.系统容量和频道配置 2.1系统容量 本系统可利用电视频道数有89个，本期工程容量共设计32个电视频道，剩余的频道预留给今后扩充使用。
具体接收电视内容见下表： 节目源类型接收或传送方式接收内容 卫星接收亚洲3S卫星：（24套） 中央一台、东方卫视、安徽卫视、江苏卫视、福建卫视、江西卫视、湖南卫视、湖北卫视、四川卫视、广东卫视、广西卫视、河南卫视、内蒙卫视、陕西卫视、青海卫视、辽宁卫视、吉林卫视、黑龙卫视、 凤凰卫视、凤凰资讯、音乐卫视、体育卫视、 香港美亚电影台卫视、香港星空电影台娱乐卫视、 卫星接收亚太2R卫星（1套） 美国好莱坞电影台 卫星接收国际704卫星（1套） 香港卫视电影台 公共天线上海电视节目：（4套） 新闻综合、生活时尚、新闻娱乐、东方文艺 酒店自播视频节目（2套） DVD、DVD
2.2 频道配置原则 本系统按860MHz模拟邻频传输设计，频道配置避开共用天线电视所占用的频道以及当地大功率发射的开路电视频道对本系统的同频干扰。由于共用天线电视节目采用550MHz邻频传输方式，已占有V端全部频道。为降低终端接收成本，相次卫星电视前端不采用增补频道，而采用550MHz端的邻频标准电视频道。 3. 系统组成及信号处理方式 3.1系统组成 CATV系统网络由总前端（卫视前端、上海共用天线电视混合组成总前端）和用户分配网络二部分组成。 用户终端盒分配如下： 用户终端分布情况表 楼层电视信息点数（300个） 3.2信号处理方式 卫星电视接收天线接收下来的卫视下行微波信号，经高频头下变频后，送到卫星电视接收设备。卫星电视接收设备输出的AV信号经过视、音频调制、处理后，变成RF射频信号送入混合器。为降低建设成本，卫视前端信号、自办节目信号与共用天线电视并网采取宽带混合，若出现宽带信号中有个别频道指标达不到技术规范要求，采用频道处理器进行下变频、中频处理后再上变频后进入混合器，以提高前端输出信号质量。
第一章卫星及有线电视系统 一、概述 XXX是一座集写字、办公、商务、娱乐、健身、餐饮、宾馆为一体的综合性建筑。共分公寓楼1、公寓楼2和办公楼，因此，该大楼的卫星及有线电视系统工程在规划建设中还要紧密地与北京有线电视发展相结合，符合北京有线电视总体规划要求。 本系统按860MHZ邻频传输设计，以传输大量国内外综合节目、新闻、科技、信息、金融等，还保留传输数据信息、数字广播、立体声调频广播，并留有较大的传输容量，以适应今后广播科技发展需要，并满足北京地区有线电视系统连网的要求。 二、设计采用标准和依据 GB6510-86《30MHZ-1GC声音和电视信号的电缆分配系统》 GB50200-4《有线电视系统工程技术规范》 GBJ79-5《工业企业通信接地设计规范》 GBJ57-3《建筑防雷设计规范》 GY/T106-2《有线电视广播系统技术规范》 广播电视管理条例 国务院129号令《卫星电视地面广播接收设施管理规定》 广播电影电视部九二年2号令、5号令 三、系统功能规划 1、传送模拟电视节目； 2、传送数字电视节目； 3、传送调频立体声广播节目； 4、具有回传功能； 5、各用户具有双向传输功能，开展股票、点播、Internet等业务； 6、自办电视节目。 四、领频传输系统的频普分配 按当地有线电视的发展和规划，XXXCATV系统按860MHz规划，并留有1GC发展余地。如下： 5-45MHZ 回传数据
50-550MHZ 下行国内模拟电视节目 560-750MHZ 下行数字加密境外卫星电视节目 760-860MHZ 下行数据通道 870-1GC 预留上行数据通道 五、系统节目规划 1、传送北京地区有线电视节目43套； 2、传送境外卫星电视节目： （1）东京105.5 oE，亚洲三号星上12个台。凤凰卫视中文台、卫视体育台、NHKBS1、NHKBS2、卫视音乐台、NGC、卫视国际台、ESPN、NOW、CNN、SVN。 （2）东经169 oE泛亚3号星上节目，BBC英国新闻台。 （3）东经110.5 oE鑫诺号星上节目，澳门电视卫星台、澳门卫视旅游台、澳门亚洲台。 （4）东经76.5 oE亚太2号卫星6套节目，HBO、SONYAXN、CINEMAX、TVB8、TVB8GALAX、HALLMARK。 3、自办节目： 自办电视节目2套、实时播放各会议实况、播放DVD大片、播放录像带等。 六、系统传输网络规划 为保证有线电视和卫星电视系统传输容量和信号质量，考虑到网络的稳定性和可靠性，系统的传输覆盖网在规划中采用HFC形式，其网络结构采用环型自愈网，使得网络的可靠性提高。 分配网络规划分支-分配方式，一台放大器带动用户数不超过100户，末级电缆传输部分放大器不超过一级，以提高信号质量同时满足用户上行信息的传输。 七、主要设备和装置技术指标 有线电视天线系统 系统技术指标 频率范围：VHF段 UHF段 有源部分：5～750MHz 无源部分：5～1GHz，包括38个增补频道 信号质量 载噪比： 53dB
第1章卫星接收及有线电视系统说明 1.1总体设计方案 1.1.1系统概况 构成了现代化高标准的办公写字间和完善的社会化服务功能，在该楼内卫星及有线电视系统做为现代信息化的一个组成部分，提供高质量的电视节目，即时传播世界各地的政治、经济、文化、军事动态等各种音视频信息等功能。。 1.1.2系统设计依据 1、GY/T106-99《有线电视广播系统技术规范》； 2、GB6510-86《30MHZ-1GHZ声音和电视信号的电缆分配系统》； 3、GBJ《民用建筑电缆电视系统工程设计规范》； 4、GBJ1200-88《工业企业共用天线电视系统设计规范》； 5、GBJ57-83《建筑防雷设计规范》 6、GBJ79-85《工业企业通讯接地设计规范》； 7、B11318.5-89 《30MHZ-1GHZ声音和电视信号的电缆分配系统设备与部件， 可靠性要求与试验方法》； 8、广发技字[1992]7号《关于有线电视现阶段网络技术体制的意见》； 9、GB50200-94《有线电视系统工程技术规范》。 10、GYJ33-88《广播电视工程建筑设计防火标准》 11、GB50303-2002《建筑电气工程施工质量验收标准》 1.2系统设计方案 1.2.1总体要求及总体设计方案 本有线电视网络系统按双向传输860MHZ信号容量进行系统设备配置。系统由大连有线电视台的有线电视电视节目和卫星电视节目、自办节目信号构成。在
共缆传输网络的任意一个终端，可接收所有的传送节目。 1.2.2系统前端设计与设备选择 节目源： 根据下发的《大连外商通关大厦卫星电视设计与施工招标文件》的要求，确定节目源为： 自办节目：来自DVD、录象机、多媒体计算机节目等。（根据甲方实际需要可选择配置） 大厦拟开通卫星电视节目表 卫星节目接收表
有线电视分支器与分配器的功能及图形 1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器 2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器 3、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。 4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。 5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。 6、分配器对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。 7、分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。 8、分支器不一样，比如说410分支器是一个进口（IN) 5个出口其中只有一 个(OUT)口其余4个是BR（分支）口 BR口衰减是 10DB OUT口衰减是2DB 也就是我们常说的插入损耗。在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。而对于某几级的分支器的分支输出口，则关系不大。 9、分支/配器区别：分支器输出、输入的电平不相等，分配器输出、输入的电平完全相等。 10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。 分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性，只要在主输出口接有标准阻抗的同轴电缆或终端匹配电阻，分支口开路或短路对输入口的网络的影响不大，有线电视网络运用这个特性来连接用户终端主输入口。 分支器:从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。主路的输出/输入口分别用OUT和IN表示，支路的分支口用BR表示。分配器输入信号等分到输出口的功率电平分配器件称为分二分配一分支器表示。IN和OUT输入口分别用/配器。输出 器二分支器三分配器三分支器四分配器四分支器八 分配器 分支/分配器基本常识 分支/分配器是一种高频宽带信号功率分配的无源器件。它的带宽目前已达到5—1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线 电视领域。器件分为室内型和野外型两种结构，以适应不同环境的需要。野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。 分支/分配器对信号功率的分配分量大小用db（分贝）表示，这是一个相 对量，类似我们日常所熟悉的倍数。例如：我们把一个信号按1/2平均分配，每个信号即为0.5。换算成分贝表示即：lg0.5(取0.5的对数)X 10 = -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。但在实际运用中，这
第1章卫星电视及有线电视系统 1.1系统概述 根据上海某大学新校区的结构特点，有线电视系统设计的结构如下： ?前端系统选用PBI的产品，传输分配系统选择杰士美的产品； ?本次设计3.2M双波段卫星天线一套，分别用于接收鑫诺一号卫星上6 套免费卫星电视节目； ?卫星电视系统按照860MHZ带宽有线电视传输系统要求设计，其中550MHZ 以下留给当地有线电视信号，550-860MHZ安排给卫星节目和自办节目； ?有线电视前端机房位于图文信息中心大楼有线电视机房，卫星接收天线 安装在该楼楼顶。 上海某大学新校区具有面积大、建筑分布广的特点，需要保证干线传输的距离和衰减性能能完全满足CATV国家标准要求；功能上既能满足目前需要，又要考虑日后扩容。我司所设计的有线电视系统将会给业主带来极佳的收视效果和最 大的经济性。 1.2用户需求分析 本工程需考虑卫星接收及有线电视系统，根据使用功能拟分为2大块，即教学区和生活区，两个功能分区接收到电视节目要严格的分开。 节目源要求接收设鑫诺一号卫星其中的六套免费节目及上海浦东地区的开路电视信号，同时预留有自办节目和上海有线电视网传送的电视信号本系统设置与地区有线电视网联网的接口。 本系统采用860MHz全频段电缆电视分配传输系统，可满足实施邻频传输方式的需要和适用于增补频道传输的需要。系统分配，放大等信号处理设备和器件配置均应满足双向传输的需要。 上述电视及调频广播节目信号，经前端设备的解调，放大和重新调制或移频，以一定的频道分布方式插入合适的频道，经混合器后，合成一路信号，经电视电
缆分配系统送至各用户终端。 系统支持双向传输，预留数据业务的带宽。 1.3系统设计 1.3.1系统功能 ?系统向下传电视信号，包括有线电视信号、卫星节目信号等，可回传视 ?系统满足国际要求的双向系统，设计为860MHZ双向邻频HFC宽带综合 业务网。其中下传通道为87-860MHz，回传通道为5-65MHz； ?系统支持100套电视节目（包括当地有线电视、卫星节目）； ?电缆网选用国产四屏蔽物理发泡电缆并满足国标要求； ?系统主要设备选用进口产品，分支分配器用户终端选用国际优质产品； 分配器、分支器、终端出口设备带宽为5M~1GHZ； ?系统各终端及输出口图像质量符合国标技术要求，由电平计算表可看 出，所有终端电平都位于65±4dB,满足国标对邻频传输系统的电平要 求；图象等级按四级标准设计； ?系统具有可扩展性。宽频带放大器、混合器等设备带宽达到860MHZ； ?系统充分考虑了余量，为业主今后对有线电视系统的扩容做好了准备。 只需增加设备和做局部调整，而无需改动整个系统； ?自办节目为3套，节目源来自DVD和录放机，会议电视等，可以是各种 拍摄的录像或自制光盘； ?系统接收鑫诺一号卫星上6套卫星电视节目开路信号及调频广播。 1.3.2系统总体规划 CATV系统为由以下四部分组成：接收信号源、前端设备、干线传输系统、
有线电视（CATV）分支器，分配器，放大器区别 分配器：普通家庭有多台电视，可以用这种。它可以将一路入户的有线信号分成多路信号输出到电视，输出信号相互隔离，不会发生串扰的现象。各路输出的信号对比输入信号会有一定的衰减，衰减也都相同。 分支器：TAP口又叫BR口，意思为分支，如果有将分支设备串联需要的时候，就要用到分支器。它的形式与分配器类似。但它的输出只有一个OUT口其余为若干个BR口，OUT口的衰减很小，为分支器与分支器之间的连接接口。BR口的信号衰减较大，不可再作为分支器串联的干路连接，一般直接连接到终端。 放大器：如果入户信号不强，分配给多个电视后，由于分配器会产生对信号衰减的副作用，电视画面会出现较大的雪花。这时可以在分配器前加一个放大器，增强信号增益，减少画质劣化。即使不使用分配器，也可以使用放大器放大信号。 城市有线电视网络通到每个用户家里的信号，一般可以保证达到一个终端的收看标准，当您家中有多台电视机时，就要加装分配器，以保证多台电视机的收看。分配器是有衰减的，但是它的衰减也是平均的，以三分配器为例，它的三个分配端口的衰减量都是一样的6dB,而您现在使用的是分支器，它的各输出端的衰减是不一样的，OUT端是主输出端，它的衰减叫插入损耗，仅仅只有1-2dB,而BR(branch)端是分支端，它的衰减量叫分支衰减量，依型号不同在6-24dB,这也就是您接OUT清楚而接BR不行的原因。所以您只要将分支器换成分配器就可以了，只要您家信号强度比较好，接入分配器也是看不出什么衰减的。你需要分四路，就选择四分配器。不要留富余，因为分配数量与衰减量是成正比的。 举个例子：一路信号有80dB通过二分配器204，每个输出口衰减了4dB，成为2路76dB的信号，同样80dB信号通过一分支器108，分支口输出衰减8dB，成为72dB，另一路主路输出衰减2dB，成为78dB。如果通过一分支器112，分支口输出衰减12dB，成为68dB，另一路主路输出衰减1dB，成为79dB。 这就是分支器和分配器的区别，分配器是平均分配，分支器可以根据需要分得合适的电平。 另外在使用时分配器输出口必须阻抗匹配（不能悬空也不能短路）否则会产生反射，干扰其他用户；分支器的主路输出也必须阻抗匹配，但是分支口可以开路或
卫星电视和有线电视接收系统 7.1系统概述 在智能建筑工程设计中，卫星电视和有线电视接收系统是适应人们使用功能 需求而普遍设置的基本系统，该系统将随着人们对电视收看质量要求的提高和有 线电视技术的发展，在应用和设计技术上不断的提高。从目前我国智能化大楼的 建设来看，此系统已经成为必不可少的部分。 7.1.1有线电视系统简介 有线电视系统采用一套专用接收设备，用来接收当地的电视广播节目，以有 线方式（目前一般采用光缆）将电视信号传送到建筑或建筑群的各用户。这种系统克服了楼顶天线林立的状况，解决了接收电视信号时由于反射而产生重影的影响，改善了由于高层建筑阻挡而形成电波阴影区处的接收效果。但是，在智能建筑中，人们并不满足于有线电视系统仅接收传送广播电视信号这种单一的功能， 而还需要它能传送其它信号，例如用录像机和影碟机自行播放教育节目、文娱节目以及调频广播等。 有线电视系统一般可分为天线、前端、干线及分支分配网络等三个部分。天线部分采用有线电视专用接收天线、 FM调频广播天线、自播节目设备以及各种卫星天线。前端部分包括 U－V 变换器、频道放大器、导频信号发生器、调制解调器、混合器以及卫星电视专用接收设备等。干线及分支分配网络部分包括干线传输电缆、干线放大器、线路均衡器、分配放大器、线路延长放大器、分支电缆、分配器、分支器以及用户输出端。 7.1.2有线电视系统的发展 有线电视 ( CATV) 系统在我国发展很快，现已发展到城市联网、地区联网阶段，并有发展成为宽带综合信息传输通道的明显趋势。它不仅能够为智能建筑提供丰 富多彩的电视及语言广播节目，而且必将成为其与外界信息交换的重要手 段。 CATV 系统目前已做到了 1GHz甚至更高的带宽，为日后的双向通信奠定了 基础。 早期的 CATV 系统主要用来改善接收电视台所发射的高频电视信号的效果，其规模不大，接收的高频电视信号的频道也不多，但是随着广播电视事业和科学技术的发展，各地新建的电视台也越来越多，特别是卫星电视的发展，使系统能获得节目源的渠道增多。另一方面系统的规模也越来越大，不仅用户终端数多， 而且信号覆盖面越来越广，故信号传输的距离也越来越远。对若干个 CATV 系统 互相联网，进行信息交换的技术已成熟，今后的发展方向是考虑全市性和地区性的联网。 7.1.3卫星电视接收系统简介 所谓卫星广播电视系统，就是利用卫星来直接转发电视信号的系统。其作用相当于一个空间转发站。主发射站把需要广播的电视信号以 f1 的上行频率发射给卫星，卫星收到该信号，经过放大和变换，以 f2 的下行频率向地球上的预定服务区发射。主发射站也接收该信号做监视用。 卫星电视覆盖面积大，即只三颗同步卫星变能覆盖全球。使用卫星电视系统
有线电视系统施工方法及措施 1.施工工艺流程 系统的工艺流程如下：放线T管槽安装T穿线放缆T放大器安装 T终端插座、分配器及分支器安装T系统调试T工程交验 2.有线电视系统施工工艺及措施 2.1现场定位测量 按照施工图中的设备、线路位置，进行现场实地测量安装支、吊架均属标准件，其长度往往不能满足安装位置的要求，需要现场测量实际尺寸，制作必要的支架、吊架，将标准支、吊架安装在自制支、吊架上。测定电缆桥架、金属线槽、钢管的敷设位置，支、吊架安装固定位置，确定敷设方位，测量具体尺寸，画出支、吊架草图，测出桥架、金属线槽三通、弯头等尺寸，以便进行施工材料选购订货。 22支、吊架加工制作： 首先根据支、吊架设备的重量，选用适当的型材，如角钢或扁钢。按照现场测绘的尺寸进行加工，支架、吊架应焊接牢固，外观尽量美观，加工完毕的支、吊架及其他附件均应除锈，除锈干净后涂一遍防锈底漆，再涂两遍色漆，油漆颜色要和设备颜色或建筑物的颜色一致。 2.3线路敷设 信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。
2.4放大器的安装，在各视频电缆敷设完毕，电源线引入室内，接地线已敷设完毕，室内的地面施工完毕，粉刷和装饰工程已经结束，可进行。 2.5设备配接线 电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm处开始成捆绑扎，根据电缆的数量每隔200~ 400cm绑扎一次。所有电缆整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。 弓I入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。 视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头是，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母应将插头插座琐紧。安装时应合理计算每根电缆的长度，按照每盘电缆的总
五星级酒店卫星接收及有线电视系统 1.1设计概要 卫星及有线电视网络已成为当今智能化系统中必不可少的一个子系统，根据今后信息网络发展的需要和业主的要求，卫星及有线电视系统将是一个多功能、宽频带、高性能的图像、语音、数据和控制信号的实时传输系统，本项目此系统带宽为5~860MHz，且具有双向临频传输功能。其中，上行频段为5~65MHz，65~87 MHz为过渡带，87~550 MHz为电视广播信号传输，550~750 MHz为数据信号传输，450~550 MHz为卫星电视频段，调频广播频段为87~108 MHz。其中自办节目4套：可以是VCD，VCR，DVD/CD/MP3，也可以各种拍摄的录像或自制光盘。 酒店卫星接收及有线电视系统可配备一台电动卫星接收天线，用于接收具有收看意义的境外电视节目。本工程选用数字卫星电视接收机，其他设备按相应配套装置配备。 1.1.1建议接收鑫诺一号卫星上的电视节目 根据国家广电总局广发社字[2001]1535号文件，从2002年1月起，所有允许接收的境外卫星电视节目通过国家指定卫星传输平台（鑫诺一号卫星KU波段，简称“平台“）统一传送。由此,可以看出国家管理境外卫星电视信号源的重视。 根据这个精神，需对系统进行了优化，卫星信号统一由鑫诺一号接收。 建议接收的电视节目如下： ?美国有线新闻网CNN台（Ku，V，付费收视） ?凤凰卫视中文台（Ku，V，免费收视） ?凤凰卫视资讯台（Ku，V，免费收视） ?阳光卫视（Ku，V，免费收视） ?星空卫视（Ku，V，免费收视） ?澳门卫视（Ku，V，免费收视） ?日本动漫HNK台（动漫）（Ku，V，免费收视） ?美国BBC台（Ku，V，免费收视） ?法国电视5台（Ku，V，免费收视） ?香港新知台（Ku，V，免费收视） ?香港无线TVB8台（Ku，V，免费收视） ?美国家庭影院HBO台（Ku，V，付费收视） 1.1.2开办自办节目 ?DVD节目1 ?DVD节目2 ?DVD节目3 ?DVD节目4
有线电视系统施工方案 1、安装要求 承担有线电视机房内机架及所有电视设备的安装及线缆接驳，要求线缆走向清晰，走线整齐，设备排列合理美观。 充分利用提供的管道和电缆支架敷设CATV干线电缆并有效地接续。所有接口均在地面上，不得留在地下管道处，系统设置放大器箱及分支分配器箱。 充分利用甲方提供的各垂直，水平电缆走线槽桥架，引下线铁管，进行电缆穿敷。 负责对大楼内的有线电视分接箱内所有设备的安装和线缆接续以及终端盒的安装和接续。 2、安装施工工艺 1)按有关标准的施工工艺要求施行。 机房设备连线排列整齐有序，以利调试、维修、除尘保养等。信号线与电源采用正交排列，避免干扰。各线缆严格按照规定的曲率半径换向过渡。同类型线缆用扎带捆扎固定。 严格规范连接器接头工艺，接头制作后及时测试并记录，并采用监督审查制，经审查通过后方可密封。 2)分配器与分支器的安装①.明装： a 安装方法是按照部件的安装孔位，用φ6mm合金钻头打孔后，塞进塑料膨胀管，再用木螺丝对准安装孔加以紧固。塑料型分支器、分配器或安装孔在盒盖内的金属型分配、分支器，则要揭开盒盖，对准安装盒钻眼；压铸型分配、分支器，则对准安装孔钻眼。 b 对于非防水性分配器和分支器，明装的位置一般是在分配共用箱内或走廊、阳台下面，必须注意防止雨淋受潮，连接电缆水平部分留出长250～300mm左右的余量，然后导线向下弯曲，以防雨水顺电缆流入部件内部。
②.暗装： 暗装有木箱与铁箱两种，并装有单扇或双扇箱门，颜色与墙面相同。在木箱上装分配器或分支器时，可按安装孔位置，直接用木螺丝固定。采用铁箱结构可利用二层板将分配器或分支器固定在二层板上，再将二层板固定在铁箱上。 3)用户终端安装①.检查修理盒子口： 检查盒子口有不平整处，应及时检修平整。暗盒的外口应与墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢固。相邻两个用户盒安装见图3-74所示。 ②.结线压接 先将盒内电缆接头剪成100～150mm的长度，然后把25mm的电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm，留出3mm的绝缘台和 12mm芯线，将线芯压在端子上，用Ω卡压牢铜网套处见图3-75所示。 ③.固定盒盖 一般用户盒插孔的阻抗为75Ω（也有300Ω），彩色电视机其天线输入插孔阻抗为75Ω，把固定好导线的面板（即盒盖）固定在暗装盒的两个固定点处，同时调整好面板再固定牢固。 3、调试和试运行 在系统所有设备安装完毕基础上,负责整个有线电视系统的调试及试运行工作。 3.1.前端设备调试 1)各频道天线信号接入混合器 接入有源放大型混合器输入端，调整输入端电位器，使输出电平差在2dB左右。 2)接入无源混合器输入端（在强信号频道的混合器输入端加接衰减器），调整混合器输出端，各频道电平差控制在±2dB内。 3)调整交、互调干扰： a 混合器输出端与线路放大器输入端相接，以提高电视信号的输出电 平。 b 放大器输出端接一电视接收机观察：
卫星接入及数字有线电视系统施工方案 1有线电视系统安装 1. 承担有线电视机房内机架及所有电视设备的安装及线缆接驳，要求线缆走向清晰，走线整齐，设备排列合理美观。 2. 充分利用提供的管道和电缆支架敷设CATV干线电缆并有效地接续。所有接口均在地面上，不得留在地下管道处，系统设置放大器箱及分支分配器箱。 3. 充分利用甲方提供的各垂直，水平电缆走线槽桥架，引下线铁管，进行电缆穿敷。 4. 负责对大楼内的有线电视分接箱内所有设备的安装和线缆接续以及终端盒的安装和接续。 5. 机房设备连线排列整齐有序，以利调试、维修、除尘保养等。信号线与电源采用正交排列，避免干扰。各线缆严格按照规定的曲率半径换向过渡。同类型线缆用扎带捆扎固定。 6. 严格规范连接器接头工艺，接头制作后及时测试并记录，并采用监督审查制，经审查通过后方可密封。 7. 分配器与分支器的安装 ①.明装： a 安装方法是按照部件的安装孔位，用φ6mm合金钻头打孔后，塞进塑料膨胀管，再用木螺丝对准安装孔加以紧固。塑料型分支器、分配器或安装孔在盒盖内的金属型分配、分支器，则要揭开盒盖，对
准安装盒钻眼；压铸型分配、分支器，则对准安装孔钻眼。 b 对于非防水性分配器和分支器，明装的位置一般是在分配共用箱内或走廊、阳台下面，必须注意防止雨淋受潮，连接电缆水平部分留出长250～300mm左右的余量，然后导线向下弯曲，以防雨水顺电缆流入部件内部。 ②.暗装： 暗装有木箱与铁箱两种，并装有单扇或双扇箱门，颜色与墙面相同。在木箱上装分配器或分支器时，可按安装孔位置，直接用木螺丝固定。采用铁箱结构，可利用二层板将分配器或分支器固定在二层板上，再将二层板固定在铁箱上。 8. 用户终端安装 ①.检查修理盒子口 检查盒子口有不平整处，应及时检修平整。暗盒的外口应与墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢固。 ②.结线压接 先将盒内电缆接头剪成100～150mm的长度，然后把25mm的电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm，留出3mm 的绝缘台和12mm芯线，将线芯压在端子上，用Ω卡压牢铜网套处见图3-75所示。 ③.固定盒盖 一般用户盒插孔的阻抗为75Ω（也有300Ω），彩色电视机其天线输入插孔阻抗为75Ω，把固定好导线的面板（即盒盖）固定在暗

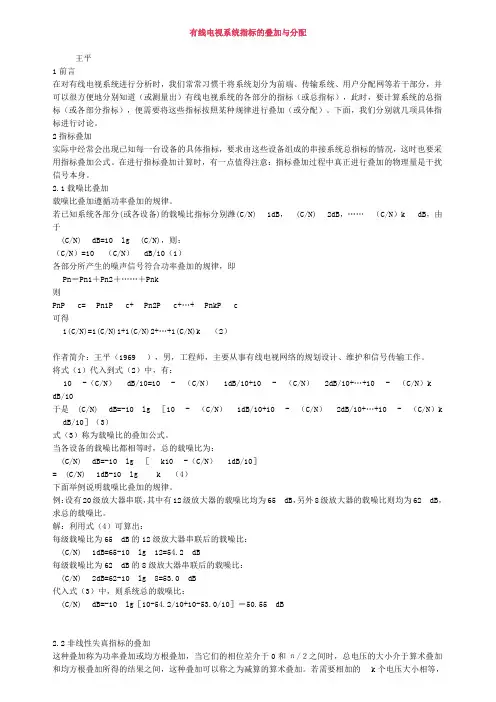

有线电视放大器、分频器作用及安装方法 一、有线电视信号要求： 1：信号强度 用户信号电平：60-80dBμV 信号电平低于60dBμV时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμV时,电视屏幕出现扭曲或浮雕状画面. 2：信号质量 载噪比：≥43dB 载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。 载波互调比：≥54 dB 载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。 交扰调制比：≥46 dB 交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。 注：信号质象在传输中不断下降，任何一个部件的接入都会降低信号质量。 二、有线电视信号放大器的主要作用： 1. 电视信号强度不够时，增强信号电平，减少屏幕雪花点。 2. 多台电视机同时使用时，补偿分支分配器的信号损耗，保证信号强度。 3. 远距离收看电视时，补偿电缆传输的信号损耗。（标准75-5 电缆750MHz/100 米的损耗约18 dB.） 三、使用效果欠佳原因分析： 1．使用效果不明显。 当信号电平强度达到规定要求，信号质量（载噪比，载波互调比，交扰调制比）的某项指标达不到规定的要求，造成电视画面出现不清晰的图像时，装上电视信号放大器对信号进行放大，此时信号强度增强，但信号质量没有改变，由于信号强度在放大前已经达到规定要求，所以电视画面依然出现不清晰图像，使用效果不明显。 2．使用后图像反而变差。 当信号电平强度较强时（75-80 dB μV），信号质量的某项指标达不到规定的要求，造成电视画面出现不清晰图像时，装上电视信号放大器对信号进行放大，较强的信号放大后，输出的信号电平超出放大器自身最大的输出电平，放大器工作于非线性区，非线性失真使系统中产生大量的谐波对图像造成严重的干扰，即载波互调比及交扰调制比严重下降，所以图像反而变差。 3．使用后图像好差颠倒。 当信号电平不同频段内偏差较大时（通常V段电平较强，U段电平偏低），信号质量基本满足规定要求，收看时部分频道清晰，部分频道雪花干扰。装上电视信号放大器对信号进行放大后，原先清晰频道出现干扰，而原先出现雪花干扰的频道反而清晰，造成这种现象是因为原先清晰的频道信号电平较强，放大后失真产生谐波干扰图像，而原先有雪花干扰的频道由于信号电平不够，放大后信号电平达到规定的要求，图像清晰。解决这种现象的办法可以通过带斜率调整的放大器，将V段较强信号电平适当衰减后再放大，保证整个频段内信号强
目录 卫星接收及有线电视系统 (1) 1系统概述 (1) 2设计依据 (1) 3系统组成与功能 (2) 3.1实现功能 (2) 3.2系统具备以下特点： (3) 3.3点位分布表 (3) 3.4系统组成 (3) 3.5传输网络 (4) 3.6用户终端盒 (4)
卫星接收及有线电视系统 1系统概述 有线电视系统是建筑弱电系统中应用最普遍的系统。有线电视系统国际上称“Community Antenna Television”，缩写为CATV系统。 由于通信技术的迅速发展，CATV系统不但能接收电视塔发射的电视节目，还可能通过卫星地面站接收卫星传播的电视节目。有了CATV系统，电视图像就不会因高山或高层建筑的遮挡或反射，出现重影或雪花干扰。人们不但可以看好电视节目，还可以利用这套设备来自己播放节目(如电视教学)以及从事传真通讯和各种信息的传递工作。由于电视接收机的普及和高层建筑的增多，CATV系统已成为人们生活中不可缺少的服务设施。 2设计依据 系统的设计、安装施工须符合国家政府及有关部门的政策法规。并遵循技术先进、设备优良、经济合理和质量优良的原则。 1、系统的设计、安装技术要求须符合现行国家标准： GB50200-94 《有线电视系统工程技术规程》 GY/T114-94 《有线电视加解扰系统通用技术要求》 DBJ13-32-2000 《建筑智能化系统工程设计标准》 GYJ41-89 《卫星广播电视地球站设计规范》 GB6510-86 《30MHz-1GHz 声音和电视信号的电缆分配系统》； GB11318-89 《30MHZ-1GHZ声音和电视信号的电缆分配系统设备和备件：可靠性要求与实验方法》 GBJ 《民用建筑电缆电视系统工程技术规范》； GY/T106-92 《有线电视广播糸统技术规范》； 甲方的招标要求 2、卫星电视设计规划及技术要求 1）网络技术水准 - - 1
