制冷空调用直动式电子膨胀阀

产品说明书

上海俊乐制冷自控元件有限公司

2003年3月

1 适用范围

本说明书介绍了俊乐公司直动式电子膨胀阀的型式、基本参数、主要技术要求和使用注意事项。

2 产品型号规格

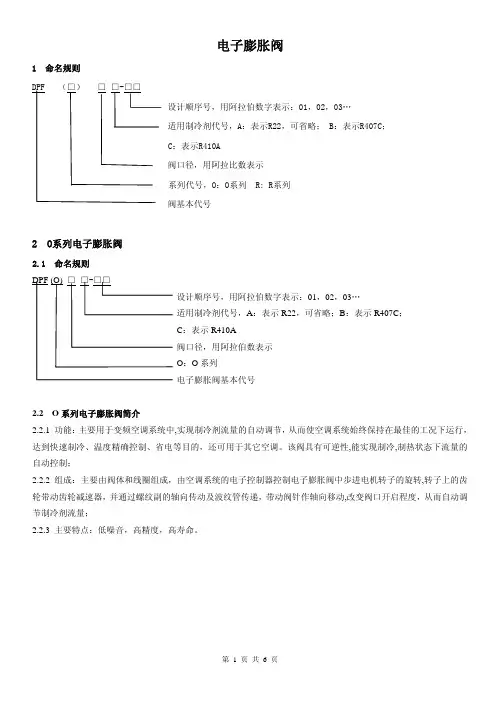

2.1 产品型号表示方法

2.2 产品规格

推荐配用机型

型号

(R22,制冷量kW)

DPF1.5 2.0~3.5

DPF1.6 2.0~3.6

DPF1.8 2.5~5.0

DPF2.0 3.5~6.0

DPF2.2 5.0~8.0

DPF2.4 6.0~10.0

DPF3.0 8.0~15.0

3 基本参数

3.1 适用环境温度:-30℃~+60℃。

3.2 适用介质温度:-30℃~+70℃。

3.3 适用环境湿度:95%RH以下。

3.4 安装方向:线圈在上,阀体竖直前后左右±15°以内。

3.5 使用压力:0 MPa~2.95MPa。

3.6 流动方向:正反皆可。

3.7 线圈绝缘等级:E级。

3.8 驱动方式:四相永磁型步进电机,直动式,电压:DC12V±15%;励磁方式:1-2相励磁;

励磁频率:30~90PPS。

3.9 驱动电流:口径2.4mm以下的膨胀阀,线圈电流小于0.25A;口径2.4mm以上(包括2.4mm)、

3.0mm以下(包括3.0mm)的膨胀阀,线圈电流小于0.35A;

3.10 阀开度:0为全闭;500为全开。

3.11 线圈接线方式及励磁顺序

红 蓝

动作顺序:1→2→3→4→5→6→7→8 关阀;8→7→6→5→4→3→2→1 开阀。

4 主要技术要求

4.1 外形尺寸及外观质量

膨胀阀的外形及安装尺寸应符合规定程序批准的图样要求;外观应光洁平整,零部件无损伤,标志清晰。 4.2 气密性

膨胀阀在3.3MPa的气体(干燥氮气)压力下,应无渗漏。 4.3 耐压强度

膨胀阀应能承受4.42MPa的压力,不应有泄漏及变形现象。 4.4 破环压力

膨胀阀应能承受液压12MPa,1min的破坏压力试验,不应破裂。 4.5 最大开阀压差及工作电压范围

膨胀阀能承受的最大开阀压差不小于2.26MPa。电源电压在额定电压的85%~115%范围内,膨胀阀应能正常工作。 4.6 泄漏量

正向:膨胀阀A 端口(横管或弯管)接1.0MPa 氮气,B 端口(竖管)通大气;反向:膨胀阀B 端口接1.47MPa 氮气,A 端口通大气。泄漏量的值应符合表1的规定。

表1 不同口径膨胀阀的泄漏量

规格型号 正向 ml/min 反向 ml/min DPF1.5 <250 <1500 DPF1.6 <250 <1500 DPF1.8 <250 <1500 DPF2.0 <350 <1800 DPF2.2 <350 <1800 DPF2.4 <450 <2000 DPF3.0

<600

<2500

4.7 流量

膨胀阀A端口(横管或弯管)接0.1MPa氮气,B端口(竖管)通大气,中开(250脉冲)和全开(500脉冲)时流量应符合表2的规定。

表2 中开流量和全开流量

规格型号 中开流量

NL/min

全开流量

NL/min

DPF1.5 18±3 ≥28

DPF1.6 20±4 ≥30

DPF1.8 28±5 ≥40

DPF2.0 35±6 ≥50

DPF2.2 40±8 ≥62

DPF2.4 54±9 ≥73

DPF3.0 75±12 ≥94

4.8 绝缘电阻

膨胀阀在环境温度5℃~43℃、相对湿度不超过85%时,线圈接线端与外壳之间的绝缘电阻不小于100MΩ。在耐水性试验和恒定湿热试验后,绝缘电阻应大于2MΩ。

4.9 电气强度

膨胀阀在环境温度5℃~43℃、相对湿度不超过85%时,线圈与外壳之间应能经受500V、频率为50Hz的基本正弦波电压的电气强度试验,历时1min应无绝缘击穿和表面闪络现象(泄漏电流整定值为1mA)。在大批连续生产时允许用电压600V、历时1s的试验代替。

4.10 线圈电阻

口径2.4mm以下的膨胀阀,常温下线圈电阻52Ω±4Ω/相;口径2.4mm以上(包括2.4mm)、3.0mm以下(包括3.0mm)的膨胀阀,常温下线圈电阻34Ω±3Ω/相。同一定子的4相绕组电阻值相差小于2Ω。

4.11 线圈温升

在DC13.8V、1-2相励磁、60PPS励磁频率、50%通电率的驱动条件下,口径2.4mm以下的膨胀阀,其线圈温升不大于35K;阀口径2.4mm以上(包括2.4mm口径)线圈温升不大于60K(13.8V)。

4.12 引线拉力

膨胀阀定子线圈每根引线承受19.6N拉力,历时1min,应无引线脱离,破损现象。试验后应符合4.8、4.9、4.10条要求。

4.13 耐水性

膨胀阀定子线圈浸没水中24h。试验后仍应符合4.8、4.9条要求。

4.14 耐湿热

膨胀阀应能经受湿热试验。严酷等级:高温温度+40℃,相对湿度93%,持续时间96h。试验后应符合4.8、4.9条要求。

4.15 耐低温

膨胀阀应能经受低温试验。严酷等级:低温温度-30℃,持续时间96h。试验后仍应符合4.5~4.9条要求。

4.16 耐高温

膨胀阀应能经受高温试验。严酷等级:高温温度+100℃,持续时间96h。试验后仍应符合4.5~4.9条要求。

4.17 耐振动

膨胀阀应能经受频率33Hz、加速度45m/s2的定频振动试验。试验后零部件应无松动,膨胀阀应能正常工作,并符合4.2、4.5~4.9条要求。

4.18 耐久性

在规定的试验方法下,膨胀阀应能经受10万次开闭循环试验。试验后,膨胀阀应能正常工作,其泄漏量不超过4.6条(表1)规定值的两倍,并且仍应符合4.2、4.5和4.7条要求。

5 注意事项

5.1 建议管路中使用100目以上的过滤网。

5.2 焊接时先卸下定子线圈,同时冷却阀体,使阀体温度不超过120 o C。待阀体部件焊接后,

再装配线圈并固定。

5.3 零脉冲起点的调整:控制器上电复位,加600个的关阀脉冲,累计脉冲数清零;控制器正

常工作,进行关阀时,现有阀脉冲数加8作为关阀的脉冲数。

5.4 控制过程中,使阀当前脉冲数在30~500之间,避免碰撞止动器而失步。

5.5 停止驱动:在停止的励磁相上,施加励磁0.5sec以上,再停止驱动。

5.6 开始驱动:在上回停止运转的励磁相上,施加励磁0.5sec以上,再开始驱动。

5.7 倒转驱动:在返回的励磁相上,施加励磁0.5sec以上,再做倒转驱动。

5.8 6根引线中有2根为公共端引线(红色),请将该公共端引线接电源正极。

5.9 保持阀当前开度无需通电。

5.10 介质的流动方向推荐如下:冷暖型:A→B(制热循环)/ B→A(制冷循环);单冷型:

A→B。

A

*

B

注:DPF2.4和DPF3.0的该尺寸为111±3

附录二:

100

200

300400500600

010

20

30

40

50

60

DPF1.5

DPF1.8

DPF1.6

DPF2.0

氮气流量(N l /m i n )

DPF 型电子膨胀阀氮气流量图(一)(入口压力0.1MPa ,出口大气压)

100

200

300400500600

010203040506070

8090100110

DPF2.4DPF2.2

DPF2.8DPF3.0氮气流量(N l /m i n )

DPF 型电子膨胀阀氮气流量图(二)(入口压力0.1MPa ,出口大气压)
