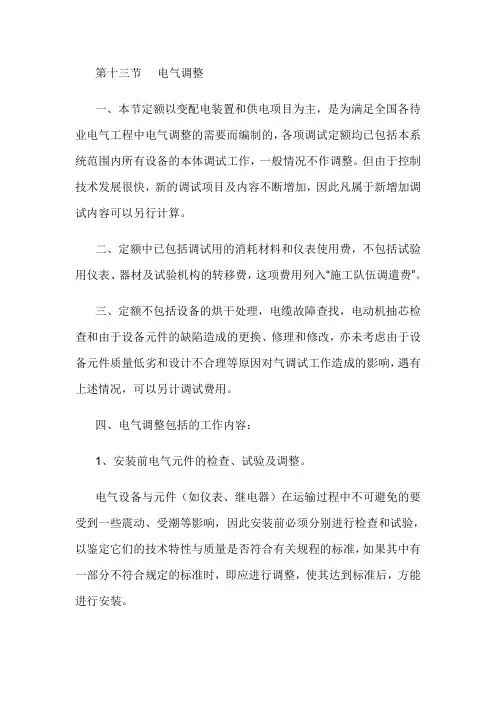

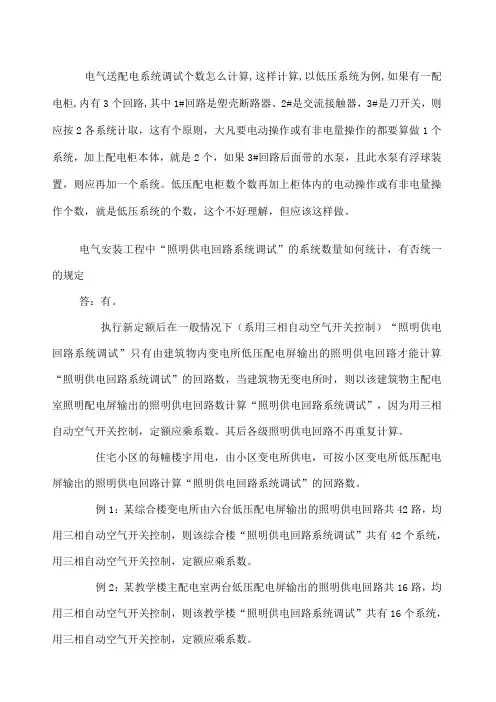

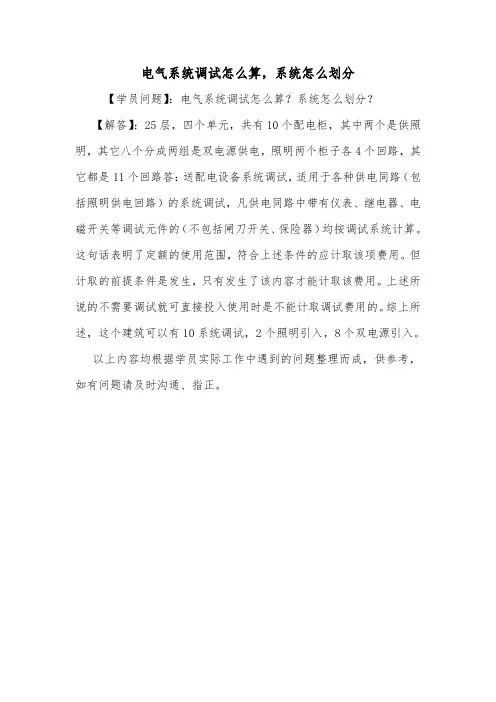

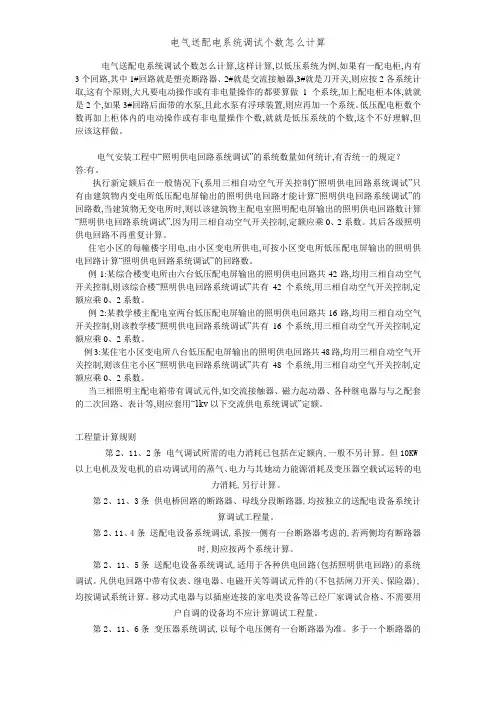

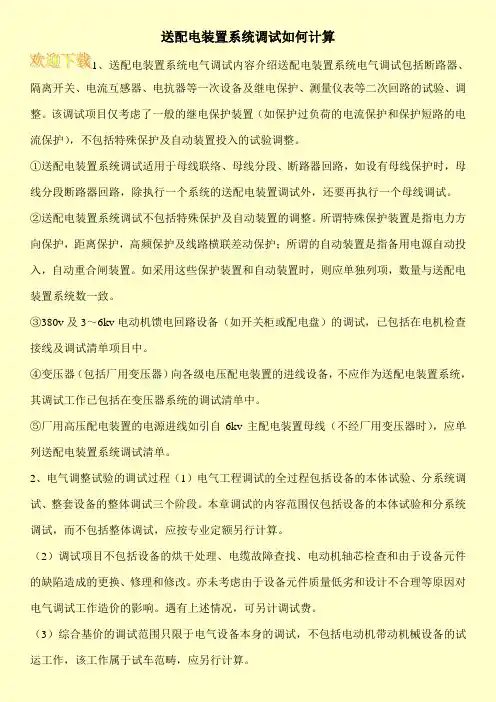

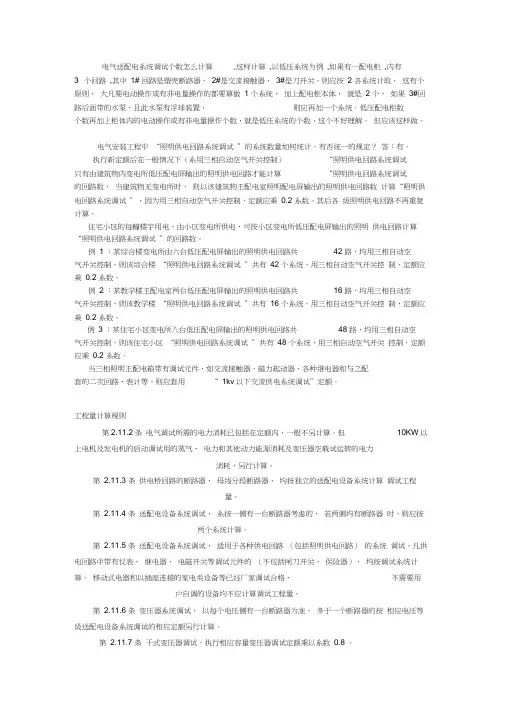

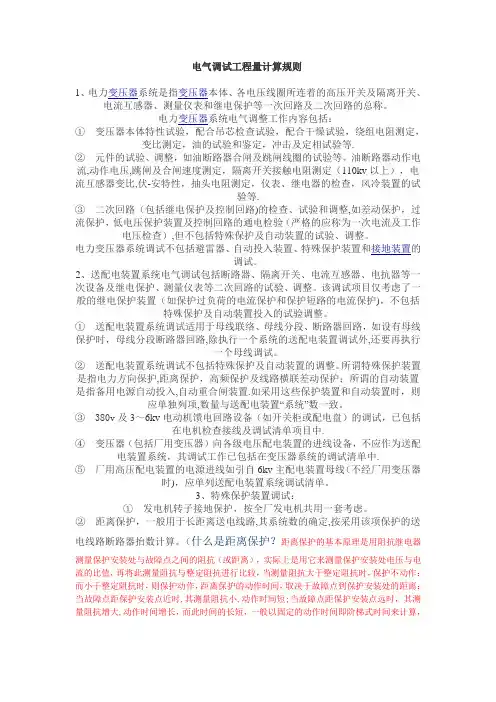

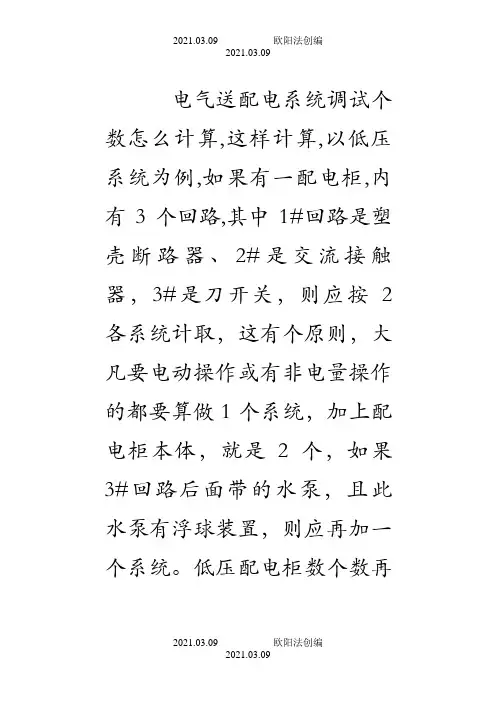

电气送配电系统调试个数怎么计算,这样计算,以低压系统为例,如果有一配电柜,内有3个回路,其中1#回路是塑壳断路器、2#是交流接触器，3#是刀开关，则应按2各系统计取，这有个原则，大凡要电动操作或有非电量操作的都要算做1个系统，加上配电柜本体，就是2个，如果3#回路后面带的水泵，且此水泵有浮球装置，则应再加一个系统。低压配电柜数个数再加上柜体内的电动操作或有非电量操作个数，就是低压系统的个数，这个不好理解，但应该这样做。
电气安装工程中“照明供电回路系统调试”的系统数量如何统计，有否统一的规定？答：有。
执行新定额后在一般情况下（系用三相自动空气开关控制）“照明供电回路系统调试”只有由建筑物内变电所低压配电屏输出的照明供电回路才能计算“照明供电回路系统调试”的回路数，当建筑物无变电所时，则以该建筑物主配电室照明配电屏输出的照明供电回路数计算“照明供电回路系统调试”，因为用三相自动空气开关控制，定额应乘0.2系数。其后各级照明供电回路不再重复计算。
住宅小区的每幢楼宇用电，由小区变电所供电，可按小区变电所低压配电屏输出的照明供电回路计算“照明供电回路系统调试”的回路数。
例1：某综合楼变电所由六台低压配电屏输出的照明供电回路共42路，均用三相自动空气开关控制，则该综合楼“照明供电回路系统调试”共有42个系统，用三相自动空气开关控制，定额应乘0.2系数。
例2：某教学楼主配电室两台低压配电屏输出的照明供电回路共16路，均用三相自动空气开关控制，则该教学楼“照明供电回路系统调试”共有16个系统，用三相自动空气开关控制，定额应乘0.2系数。
例3：某住宅小区变电所八台低压配电屏输出的照明供电回路共48路，均用三相自动空气开关控制，则该住宅小区“照明供电回路系统调试”共有48个系统，用三相自动空气开关控制，定额应乘0.2系数。
当三相照明主配电箱带有调试元件，如交流接触器、磁力起动器、各种继电器和与之配套的二次回路、表计等，则应套用“1kv以下交流供电系统调试”定额。
工程量计算规则
第2.11.2条电气调试所需的电力消耗已包括在定额内，一般不另计算。但10KW以上电机及发电机的启动调试用的蒸气、电力和其他动力能源消耗及变压器空载试运转的电力
消耗，另行计算。
第2.11.3条供电桥回路的断路器、母线分段断路器，均按独立的送配电设备系统计算
调试工程量。
第2.11.4条送配电设备系统调试，系按一侧有一台断路器考虑的，若两侧均有断路器
时，则应按两个系统计算。
第2.11.5条送配电设备系统调试，适用于各种供电回路（包括照明供电回路）的系统调试。凡供电回路中带有仪表、继电器、电磁开关等调试元件的（不包括闸刀开关、保险器），均按调试系统计算。移动式电器和以插座连接的家电类设备等已经厂家调试合格、不需要用
户自调的设备均不应计算调试工程量。
第2.11.6条变压器系统调试，以每个电压侧有一台断路器为准。多于一个断路器的按
相应电压等级送配电设备系统调试的相应定额另行计算。
第2.11.7条干式变压器调试，执行相应容量变压器调试定额乘以系数0.8。
第2.11.8条特殊保护装置，均以构成一个保护回路为一套，工程量计算规定如下（特殊保护装置未包括在各系统调试定额之内，应另行计算）：
1．发电机转子接地保护，按全厂发电机共用一套考虑。
2．距离保护，按设计规定所保护的送电线路断路器台数计算。
3．高频保护，按设计规定所保护的送电线路断路器台数计算。
4．故障录波器的调试，以一块屏为一套系统计算。
5．失灵保护，按设置该保护的断路器台数计算。
6．失磁保护，按所保护的电机台数计算。
7．变流器的断线保护，按变流器台数计算。
8．小电流接地保护，按装设该保护的供电回路断路器台数计算。
9．保护检查及打印机调试，按构成该系统的完整回路为一套计算。
第2.11.9条自动装置及信号系统调试，均包括继电器、仪表等元件本身和二次回路的调整试验，具体规定如下：
1．备用电源自动投入装置，按连锁机构的个数确定备用电源自投装置系统数。一个备用厂用变压器，作为三段厂用工作母线备用的厂用电源，计算备用电源自动投入装置调试时，应为三个系统。装设自动投入装置的两条互为备用的线路或两台变压器，计算备用电源自动投入装置调试时，应为两个系统。备用电动机自动投入装置亦按此计算。
2．线路自动重合闸调试，按采用自动重合闸装置的线路自动断路器的台数计算系统数。综合重合闸调试也按此规定计算。
3．自动调频装置的调试，以一台发电机为一个系统。
4．同期装置调试，按设计构成一套能完成同期并车行为的装置为一个系统计算。
5．蓄电池及直流监视系统调试，一组蓄电池按一个系统计算。
6．事故照明切换装置调试，按设计能完成交直流切换的一套装置为一个调试系统计算。
7．周波减负荷装置调试，凡有一个周率继电器，不论带几个回路均按一个调试系统计算。
8．变送器屏以屏的台数计算。
9．中央信号装置调试，按每一个变电所或配电室为一个调试系统计算工程量。
10．不间断电源装置调试按容量以"套"为计量单位计算。
系统调试现在存在争议。
以前定额的说明上是这样写的：送配电设备系统调试，系按一侧有一台断路器考虑的，若两侧均有断路器时，则应按两个系统计算。这一点写的很模糊，根本无法具体划分。但是计算规则书上是这样写的：凡回路中有需作调试的元件均可划分为一个系统，可调试元件如：
仪表（PA，PV，PT，PC，PS）；继电器（KA、KD、KV，KT，KM，KS，KP，KH等）；电磁开关（接触器KM，起动器QST）均属调试系统。低压回路中的电度表、保险器、闸刀等不作设备调试，只是试亮、试通工作。自动空气开关、漏电开关也不作为调试工作，及不需用户自
己调试的设备均不划分为调试系统。
浙江定额解释上说的比较清楚。
以前和班组结算时，老是因为是这个问题在扯。各方的理解和划分方式不一样。后来去定额站去咨询，定额站的说：现在出厂的一、二次设备都是在出厂前由厂家调试好了，都能不再计取了；包括电动机调试这部分，也是厂家调试好的，计算了电动机检查接线，不能
再计取电动机调试费用。
