电力电缆技术规格书编制：
目次
1．概述 (3)
2．标准 (3)
3．设计 (4)
3.1使用环境 (4)
3.2 导体 (5)
3.3 绝缘 (5)
3.4 缆芯、填充及内衬层 (5)
3.5 铠装 (5)
3.5 外护套 (6)
4．检查和试验 (6)
5．标记 (6)
6．其它 (7)
7．供货方式 (7)
……
1．概述
本规格书为电力电缆的的最基本的技术要求。
2．标准
高、低压电缆应符合本规格书及以下最新版法规及规范的要求。
2.1国家标准
GB/T2951.1－7－1997电缆绝缘和护套材料通用试验方法
GB5013.1~4-97
（IEC60245）
额定电压450V/750V及以下橡皮绝缘电缆GB/T3956-1997电缆的导体
GB/T12666.1－7－89电线电缆燃烧试验方法
GB/T2706.1－3－91 IEC60502额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆
GB3906-913～35KV交流金属封闭开关设备
GB50150－91电气装置安装工程电气设备交接试验标准
GB50171－92电气装置工程盘、柜及二次回路结线施工及验收规范
GB2706交流高压电气动热稳定试验方法2.2 国际标准
IEC60228(1978-01)绝缘电缆的导体
IEC60332电缆在着火条件下的试验
IEC60502额定电压1kV－35kV的挤压固体电介质绝缘电力电缆
IEC60811电缆绝缘和护套材料通用试验方法IEC60183选择高压电缆的指引
IEC60228绝缘电缆的导体
IEC60287-1电缆-电流的额定值计算-第1部分：额定电流
公式（100%载荷因素）及损失的计算IEC60287-2电缆-电流额定值的计算-第2部分：热敏电阻IEC60287-3电缆-电流额定制的计算–第3部分：各区操作
条件
IEC60332火灾情况下的电缆的测试
IEC60445人机界面、标识及识别（设备端子及某种设计
的导体的端子的识别，包括文字数字系统的一
般规定）的基本原则及安全原则IEC60502额定电压在1千伏（U<（指数）m>=102千伏）
到30千伏（U<（指数）m>36千伏）带挤压绝
缘的电缆及其配件
IEC60754焚烧电缆材料时对气体的检测
其它有关规范
制造厂采用上述规范及上述规范所指定的规范应为最新版本。
3．设计

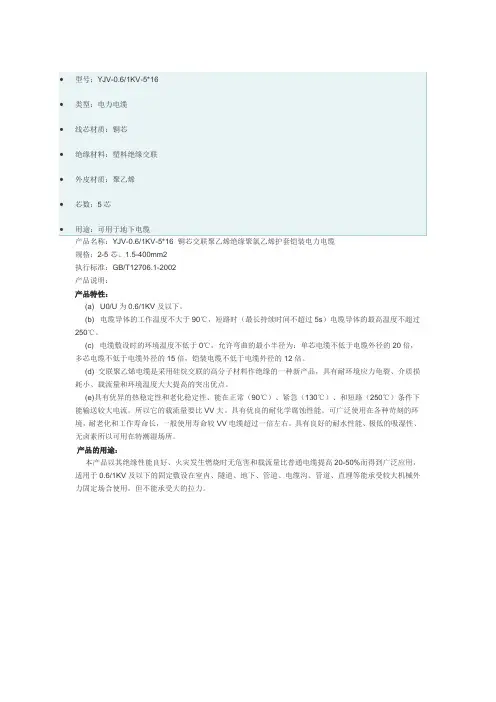

3.1使用环境
3.1.1 电缆应能安装在焦化现场中规定的使用条件，额定电压U0/U
为0.6/1kV，额定频率为50Hz。
3.1.2 电缆能适用于焦化工厂内的动力配电、控制及照明。
3.1.3 电缆用于TN-S直接接地系统。
3.1.4 电缆的敷设方式采用地下敷设和地上敷设。地下敷设采用直接
埋地敷设、穿钢管埋地敷设，地上敷设采用电缆桥架敷设，沿吊架
吊钩敷设，穿钢管及PVC硬塑料管明配。
3.1.5 电缆的性能应符合IEC60502及本规格书要求。
3.1.6 根据IEC60332的要求，电缆应为阻燃型。
3.1.7 电缆导体的长期允许工作温度为70℃。
3.1.8 短路时（最长持续时间不超过5s）电缆导体的最高温度不超过160℃。
3.2 导体
3.2.1 导体结构、性能及外观符合GB/T3956-1997的规定。
3.2.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
3.3 绝缘
3.3.1 绝缘紧密挤包在导体上，且容易剥离而不损伤导体。绝缘表面平整，色泽均匀。绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
3.3.2绝缘的平均厚度不小于GB/T12706.1-2002中规定的标称值，绝缘的最薄点厚度不小于标称值的90%-0.1mm。
3.3.3 绝缘线芯采用颜色识别，分色规则符合GB6995-1986的规定。
3.4 缆芯、填充及内衬层
3.4.1 电缆绝缘线芯成缆方向为右向。
3.4.2 电缆的缆芯中用非吸湿性材料填充。
3.4.3 VV22型电缆成缆线芯外绕包两层PVC黑带作为内衬层，其厚度符合GB/T12706.1-2002的规定。
3.5 铠装
3.5.1 单芯电缆采用双层不锈钢带铠装，多芯电缆铠装采用双层镀锌
钢带铠装。
3.5.2 钢带螺旋式绕包，绕包间隔不超过钢带宽度的50%。
3.5.2 钢带厚度符合GB/T12706.1-2002的规定，钢带绕包圆整光滑。
3.5 外护套
3.6.1 电缆外护套紧密挤包在铠装层上，护套表面光洁，色泽均匀。
3.6.2 护套厚度符合GB/T12706.1-2002的规定，其任一点的最小厚
度不小于标称厚度80%-0.2mm。
4．检查和试验
4.1 例行试验依据国家标准和IEC60502进行。
4.2 除例行试验外，应依据IEC60502，16.2.1条测量电缆的绝缘电阻。
4.3 试验和最终补充检查项目的证明，应由买方认可。
4.4 成品电缆经受3500V交流电压，时间5min的试验而不击穿。
4.5 电缆的绝缘电阻常数：20℃时，不小于36.7MΩ·km；70℃时，不小
于0.037MΩ·km。
4.6 电缆导体20℃时直流电阻符合GB/T3956-1997的规定。
4.7 成品电缆的不圆度不大于10%。
4.8 成品电缆能通过GB/T18380.1-2001的不延燃试验。
5．标记
5.1 电缆标记应符合国家标准和IEC60502，第三条的要求。
5.2 电缆应成盘运输，盘上两处应有耐风雨漆标明以下内容：
合同号：XXXXX
订货号：XXXXX
盘号：XXXXX
型号：XXXXX
规格：XXXXX
电缆编号：XXXXX
长度：XXXXX
毛重：XXXXX
6．其它
配相应专业工具。（包括：4套套筒扳手、4套梅花扳手、3套液压压线钳、2套M11C中英文线号机）
7．供货方式
按同种规格定长成盘供货。
