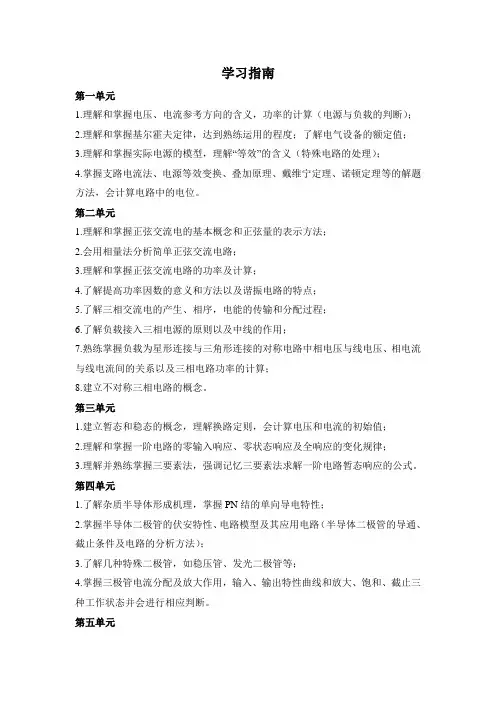

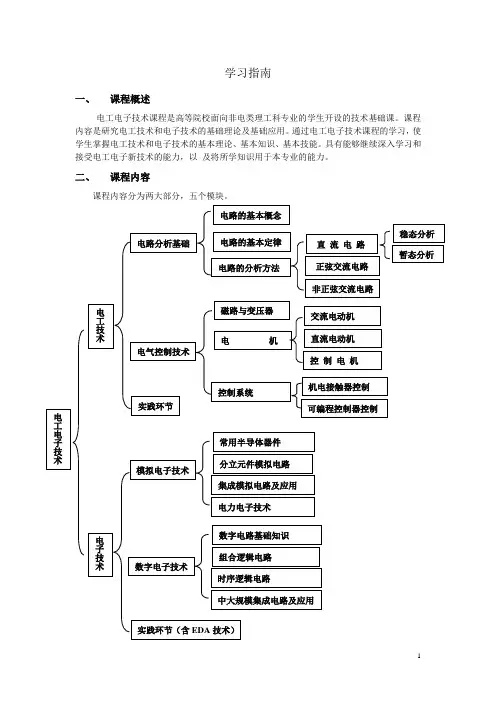

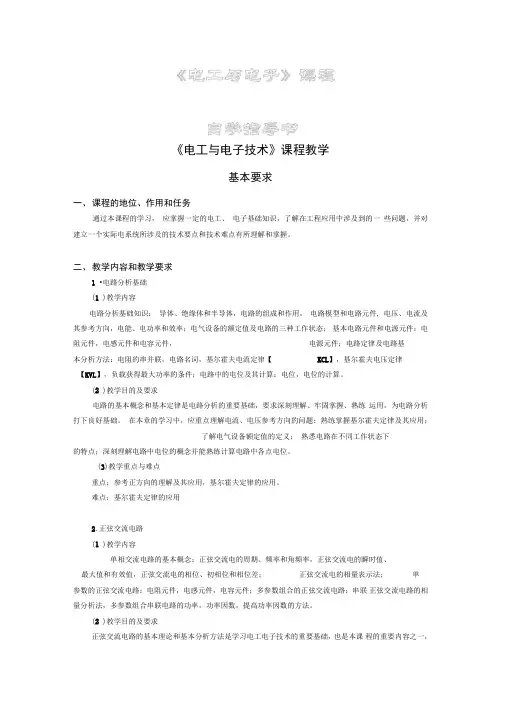

电工电子技术-学习指南

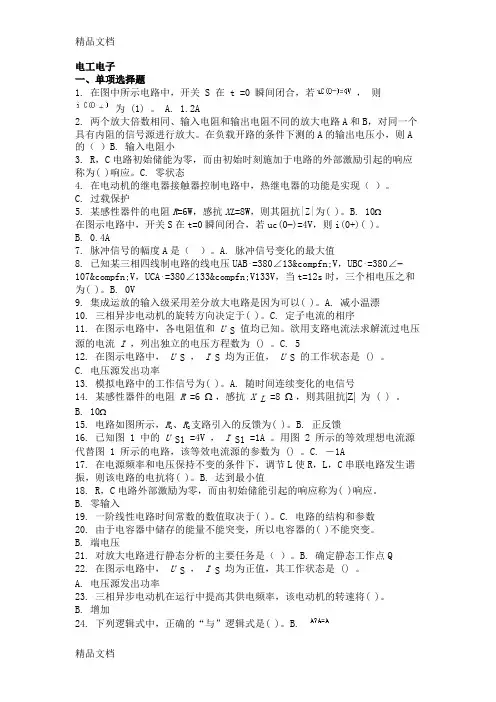

一、单选题
1.理想二极管的反向电阻为（）。
A.零
B.无穷大
C.约几百千欧
D.以上都不对
2.在换路瞬间，下列各项中除( )不能跃变外，其他全可跃变。
A.电感电压
B.电容电压
C.电容电流
3.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（）。
A.减少负载的工作电流
B.减少负载的有功功率
C.减少负载的无功功率
D.减少线路的功率损耗
4.十进制数100对应的二进制数为（）。
A.1011110
B.1100010
C.1100100
D.11000100
5.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( )。
A.Φ1 >Φ2
B.Φ1<Φ2
C.Φ1=Φ2
6.一负载电阻为RL，经变压器接到内阻R0＝800Ω的电源上，变压器原.副绕组的额定电流为2A/20A，若使从变压器原绕组看进去的等效负载电阻RL′＝R0时，则RL等于（）
A.0.8Ω
B.8Ω
C.80Ω
D.800Ω
k的电阻中通过2mA的电流，试问电阻两端的电压是（）。
7.3Ω
A.10V
B.6mV
C.1.5V
D.6V
8.有一额定值为5W 500Ω的线绕电阻，其额定电流为（）。
A.2500
B.100
C.1
D.0.1
9.一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（）W。
A.125
B.250
C.500
D.1000
10. 稳压管起稳压作用，是利用它的（）。
A.正向特性
B.单向导电性
C.双向导电性
D.反向击穿特性
11.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（）。
A.700V A
B.100V A
C.500V A
12.稳压管反向击穿后，其后果为（）。
A.永久性损坏
B.只要流过稳压管的电流值不超过允许范围，管子不会损坏
C.由于击穿而导致性能下降
D.以上都不对
13.采用差分放大电路是为了（）
A.加强电路对称性
B.抑制零点漂移
C.增强放大倍数
D.以上都不对
14.交流放大电路中，晶体管一旦进入饱和或截止状态，I B对I C将（）
A.增强控制能力
B.控制能力不变
C.失去控制能力
D.它们之间没有关系
15.电路如图所示，根据工程近似的观点，a.b两点间的电阻值约等于（）
A.1kΩ
B.101kΩ
C.200kΩ
D.201kΩ
16.如图电路中电压U为（）
A.-50V
B.-10V
C.10V
D.50V
17.若交流电路的电流相位比电压相位超前，则电路成（）
A.电阻性
B.电感性
C.电容性
18.在电阻元件的交流电路中，电压和电流的相位（）
A.相同
B.电压的相位比电流的相位超前90°
C.电压的相位比电流的相位落后90°
19.在电感元件的交流电路中，电压和电流的相位（）
A.相同
B.电压的相位比电流的相位超前90°
C.电压的相位比电流的相位落后90°
20.若交流电路的电流相位比电压相位超前，则电路成（）
A.电阻性
B.电感性
C.电容性
21.动态电阻r Z是表示稳压二极管性能的一个重要参数，它的大小与稳压性能的关系是（）。
A. r Z越小则稳压性能越差
B. r Z越小则稳压性能越好
C. r Z的大小不影响稳压性能
D.以上都不对
22.二极管两端加上正向电压时（）
A.一定导通
B.超过死区电压才导通
C.超过0.7V才导通
D.超过0.3V才导通
23.稳压二极管的动态电阻r Z是指（）。
A.稳定电压U z与相应电流I Z之比
B.稳压管端电压变化量ΔU Z与相应电流变化量ΔI Z的比值
C.稳压管正向压降与相应正向电流的比值
D.以上都不对
24.对三极管放大作用的实质，下面说法正确的是（）
A.三极管可以把小能量放大成大能量
B.三极管可以把小电流放大成大电流
C.三极管可以把小电压放大成大电压
D.三极管可用较小的电流控制较大的电流
25.二极管两端加上正向电压时（）
A.一定导通
B.超过死区电压才导通
C.超过0.7V才导通
D.超过0.3V才导通
26.理想二极管的正向电阻为（）。
A.零
B.无穷大
C.约几千欧
D.以上都不对
27.我国通常应用的交流电工频为（）Hz。
A.50
B.60
C.100
28. 就放大作用而言，射极输出器是一种( )。
A.有电流放大作用而无电压放大作用的电路
B.有电压放大作用而无电流放大作用的电路
C.电压和电流放大作用均没有的电路
D.以上都不对
29.当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。
A.380/3V
B.380/V V D.380V
30 触发器输出的状态取决于( )。
A.输入信号
B.电路的原始状态
C.输入信号和电路的原始状态
D.以上都不对
31.交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( ) 。
A.增大
B.减小
C.不变
D.以上都不正确
32. 双稳态触发器的类型有（）
A.基本RS触发器；
B.同步RS触发器；
C.主从式触发器；
D.前三种都有
33.八输入端的编码器按二进制数编码时，输出端的个数是（）。
A.2个
B.3个
C.4个
D.8个
34.四数字电路中使用的数制是其输出端最多为（）。
A.4个
B.8个
C.10个
D.16个
35. 存在空翻问题的触发器是（）
A.D触发器；
B.同步RS触发器；
C.主从JK触发器
36.一个两输入端的门电路，当输入为1和0时，输出不是1的门是（）。
A.与非门
B.或门
C.或非门
D.异或门
37.多余输入端可以悬空使用的门是（）。
A.与门
B.TTL（加上TTL）与非门
C.或门
D.或非门
38.数字电路中使用的数制是（）。
A.二进制
B.八进制
C.十进制
D.十六进制
39.能驱动七段数码管显示的译码器是（）。
A.74LS48
B.74LS138
C.74LS148
D.TS547
40.描述时序逻辑电路功能的两个重要方程式是（）。
A. 状态方程和输出方程
B.状态方程和驱动方程
C. 驱动方程和特性方程
D.驱动方程和输出方程
41.四位移位寄存器构成扭环形计数器是（）计数器。
A.四进制；
B.八进制；
C.十六进制。
42. 将正弦波变为同频率的矩形波应选用（）
A.移位寄存器；
B.施密特触发器；
C.单稳态电路。
43.改变555定时电路的电压控制端（管脚5）CO的电压值，可改变（）
A.555定时电路的高.低输出电平；
B.开关放电管的开关电平；
C.高输入端.低输入端的电平值；
D.置“0”端的电平值。
44.热继电器作电动机的保护时，适用于（）
A.重载起动间断工作时的过载保护；
B.频繁起动时的过载保护；
C.轻载起动连续工作时的过载保护；
D.任何负载、任何工作制的过载保护。
45.欧姆定律适合于（）
A.非线性电路
B.线性电路.
C.任何电路
46.基尔霍夫定律包括（）个定律。
A.1
B.2
C.3
47.支路电流法是以（）为求解对象。
A. 节点电压
B.支路电流
C.电路功率
48.用一个电动势和内阻串联表示的电源称为（）。
A.电压源
B.电流源
C.受控源
49.用一个电激流和内阻并联表示的电源称为（）。
A.电压源
B.电流源
C.受控源
50.戴维南定理适用于（）
A.有源线性二端网络
B.非线性二端网络
C.任意二端网络
二、填空题
1.电路由，和中间环节三部分组成。
2.如果某一元件上的电压和电流的实际方向相反，那么这一元件是。
3.半导体是一种其导电能力介于与之间的物质。
4.半导体分为半导体和型半导体。
5.本征半导体和杂质半导体中都存在现象，产生，在外电场作用下可定向运动而形成微小的电流（在常温下）。
6.在本征半导体中掺入微量五价元素可得到型杂质半导体，在本征半导体中掺入微量三价元素可得到型杂质半导体。
7.在N型杂质半导体中，多数载流子是，少数载流子是。
8.集成运放级间耦合方式是采用耦合。
9.集成运算放大器输出级的主要特点是输出电阻，带负载能力。
10.在P型杂质半导体中，多数载流子是，少数载流子是。
11.Ｎ型半导体主要靠来导电，Ｐ型半导体主要靠来导电。
12.PN结具有性，即加正向电压时，PN结，加反向电压时，PN结。
13.半导体二极管的两个主要参数是和。
14.半导体二极管按其所使用的材料可分为管和管两类。
15.硅管的导通压降约为V，锗管的导通压降约为V。
16.硅管的死区电压约为V，锗管的死区电压约为V。
17.半导体二极管实质上就是一个结，它具有的特性是导电性。
18.半导体三极管分为型和型两类。
19.半导体三极管的结构分为三个区，分别是区, 区, 区。
20.欲使晶体管工作在放大区，则外电路所加电压必须使晶体管的发射结偏，同时使集电结偏。
21.在放大电路中，晶体管的基极电流I B通常称为电流，产生基极电流I B 的电路称为电路。
22.对一个放大电路进行静态分析，首先应作该放大电路的通路，而作动态分析时，应作该放大电路的电路。
23.若放大电路的静态工作点设置不合理或信号太大，在放大信号时会容引起输出信号失真，非线性失真分为失真和失真。
24.多级放大电路中级与级之间的耦合方式主要有耦合和耦合。
25.在画放大电路的直流通路时常将耦合电容视作，而在画其交路时常将耦合电容视作。
26.三极管的三个电极分别称为极、极、极，分别用字母C、B、E表示。
27.一个三极管有两个PN结，分别称为结和结。
28.三极管的输出特性曲线可分为三个工作区，分别为区、区、区。
29.要使三极管工作在放大状态，则外电路所加电压必须使三极管的发射结正偏，同时使集电结偏。
30.三极管具有开关特性：当三极管工作在饱和状态时，U CE≈，当三极管工作在截止状态时，U CE≈。
31．已知u=10sin(ωt+30?)V，分别写出幅值U m= ，有效值U= ，相量ù= 。
32.三相对称电源做星形连接，线电压U l与相电压U p的相位差是，U L=
U P。
33.在任意瞬时，某一结点的电流之和应等于由该结点的电流之和，这就是。
34.计算电位时，必须选定电路中某一点作为，通常设它为零。
35．三相电路中，负载的连接方法主要有和两种，若负载相电压需为
380V，则需采用连接方式。
36.交流量是指和都随时间而变化的量。
37.PN结具有性，即加正向电压时，PN结，加反向电压时，PN结。38．要使三极管工作在放大状态，则外电路所加电压必须使三极管的发射结偏，同时使集电结偏。
39.并联的负载电阻越多，总电阻，电路中的总电流就。
40.一个电压源一个电阻，可以等效变换为一个电流源一个电阻。
41.应用支路电流法对电路进行求解时，对于具有n个结点和b条支路的电路，可以列出独立的结点方程，其余的个方程可由网孔列出。
42.用叠加原理求解电路时，当对某一电源求解电路时，其他的电源要除去，即电压源，电流源。
43.戴维宁定理中，将除去负载电阻外，可将其余部分看作一个有源二端网络，即可以等效为一个串联一个的形式。
44.在画放大电路的直流通路时常将耦合电容视作，而在画其交流通路时常将耦合电容视作。
45.若放大电路的静态工作点设置不合理或信号太大，在放大信号时会容易引起输出信号失真。非线性失真分为失真和失真。
46.对称三相电路作三角形联结时，U L= U P，I L= I P。
47.三相电路中，负载的连接方法主要有和两种连接方式。
48.在电容元件的交流电路中，电压的相位比电流的相位。
49.提高交流电路功率因数的意义在于，其方法是。
50.对称三相电路作星形联结时，其电路中线电压U L.相电压U P，线电流I L.相电流I P之间的关系为U L= U P，I L= I P。
三、判断题
1.电路中的参考方向与实际方向是相同的。（）
2.如果某一元件上的U和I的实际方向相同，电流从“+”端流入，则该元件是负载。（）
3.在任一瞬时，一个结点上电流的代数和恒等于零。（）
4.在某一确定电路中，某一点的电位是一定的。（）
5.在某一确定电路中，电阻上的电压是一定的。（）
6.选取不同的参考点，电路中各点的电位也将随之改变；（）
7.施密特触发器在输入信号为0时，其状态可以是0，也可以是1。（）
8.在交流电路中，电感元件和电容元件的平均功率为0，所以并不消耗能量。（）
9.三相正弦交流电，当三相负载对称时，任何时刻三相电流之和总是等于零。（）
10.集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。（）
11.一个计数器在任意初始状态下如果都能进入到有效循环状态时，称其能自启动。（）
12.磁感应强度B是表示磁场空间某点的磁场强弱和方向的物理量，是矢量。( )
13.磁场内各点磁感应强度的大小和方向均相同。( )
14.放大电路一般采用的反馈形式为负反馈。（）
15.铁损?Pfe包括磁滞损耗?Ph和铜损?Pcu。( )
16.变压器原.副绕组的电流与匝数成正比。( )
17.电压比较器的输出电压只有两种数值。（）
18.三极管的交流放大倍数和直流放大倍数是两个不同的概念，但其值近似相等。（）
19.阻容耦合和直接耦合的多级放大电路中，各级的静态工作点都相互独立。（）
20.放大电路的输出电阻越大，其带负载能力越强。（）
21.Ｎ型半导体的多数载流子是自由电子，因此Ｎ型半导体带负电。（）
22.Ｐ型半导体的多数载流子是空穴，因此Ｐ型半导体带正电。（）
23.因为晶体三极管由两个PN结组成，所以能用两个晶体二极管反向连接起来当晶体三极管使用。（）
24.因为晶体三极管由两个PN结组成，所以晶体三极管可以当同材料的晶体二极管使用。（）
25.发射结处于正向偏置的晶体三极管，其一定是工作在放大状态。（）
26.发射结处于反向偏置的晶体三极管，其一定是工作在截止状态。（）
27.在半导体中，自由电子和空穴都是载流子。（）
28.在外电场作用下，半导体中会同时出现电子电流和空穴电流。（）
29.一般情况下，晶体三极管的电流放大系数随温度的增加而减小。（）
30.今在电路中测得晶体三极管的三个管脚的电位分别为4V、3.4Ｖ和9Ｖ，说明这个晶体三极管是NPN型硅管。（）
31.今在电路中测得晶体三极管的三个管脚的电位分别为-2.3V、-2Ｖ和-6Ｖ，说明这个晶体三极管是PNP型锗管。（）
32.半导体中空穴带正电，电子带负电。（）
33.二极管的反向电压一旦超过其最高反向工作电压时就会损坏。（）
34.P型半导体带正电，N型半导体带负电。（）
35.发光二极管在使用时必须加适当的正向电压才会发光。（）
36.由于发射区和集电区的掺杂浓度以及面积不同，因此三极管的集发射与电极极不能互换使用。（）
37.二极管具有开关特性，三极管不具有开关特性。（）
38.二极管和三极管都具有明显的温度特性。（）
39.半导体的导电能力介于导体与绝缘体之间，硅和锗是最重要的两种半导体材料。（）
40.三极管的交流放大倍数和直流放大倍数是两个不同的概念，但其值近似相等。
（）
41.n个电阻串联，总的阻值等于n个电阻各自倒数之和的倒数。（）
42.电阻a和b并联，如果a>>b,那么并联后的等效电阻可约等于b电阻的阻值。（）
43.一个电压源并联一个电阻的形式可等效为一个电流源串联一个电阻。（）
44.任何一个有源二端线性网络都可以用一个电动势和一个电阻串联来等效代替。（）
45.任何一个有源二端线性网络都可以用一个电流源和一个电阻串联来等效代替。（）
46.产生零点漂移的主要原因是晶体管参数受温度的影响。（）
47.在电容元件的交流电路中，电压的相位比电流的相位超前90°（）
48.在交流电路中，电感元件和电容元件的平均功率为0，所以并不消耗能量（）
49.三相正弦交流电，当三相负载对称时，任何时刻三相电流之和总是等于零。（）
50．相电压是指每一相线圈或负载上的电压；线电压是指每两相线路之间的电压。（）
电工电子技术-学习指南答案
一、单选题
1.理想二极管的反向电阻为（B ）。
A.零
B.无穷大
C.约几百千欧
D.以上都不对
2.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。
A.电感电压
B.电容电压
C.电容电流
3.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（D ）。
A.减少负载的工作电流
B.减少负载的有功功率
C.减少负载的无功功率
D.减少线路的功率损耗
4.十进制数100对应的二进制数为（C ）。
A.1011110
B.1100010
C.1100100
D.11000100
5.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。
A.Φ1 >Φ2
B.Φ1<Φ2
C.Φ1=Φ2
6.一负载电阻为RL，经变压器接到内阻R0＝800Ω的电源上，变压器原.副绕组的额定电流为2A/20A，若使从变压器原绕组看进去的等效负载电阻RL′＝R0时，则RL等于（ B ）
A.0.8Ω
B.8Ω
C.80Ω
D.800Ω
k的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。
7.3Ω
A.10V
B.6mV
C.1.5V
D.6V
8.有一额定值为5W 500 的线绕电阻，其额定电流为（ D ）。
A.2500
B.100
C.1
D.0.1
9.一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（ B ）W。
A.125
B.250
C.500
D.1000
10. 稳压管起稳压作用，是利用它的（D ）。
A.正向特性
B.单向导电性
C.双向导电性
D.反向击穿特性
11.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（C ）。
A.700V A
B.100V A
C.500V A
12.稳压管反向击穿后，其后果为（B ）。
A.永久性损坏
B.只要流过稳压管的电流值不超过允许范围，管子不会损坏
C.由于击穿而导致性能下降
D.以上都不对
13.采用差分放大电路是为了（ B ）
A.加强电路对称性
B.抑制零点漂移
C.增强放大倍数
D.以上都不对
14.交流放大电路中，晶体管一旦进入饱和或截止状态，I B对I C将（D ）
A.增强控制能力
B.控制能力不变
C.失去控制能力
D.它们之间没有关系
15.电路如图所示，根据工程近似的观点，a.b两点间的电阻值约等于（B ）
A.1kΩ
B.101kΩ
C.200kΩ
D.201kΩ
16.如图电路中电压U为（C）
A.-50V
B.-10V
C.10V
D.50V
17.若交流电路的电流相位比电压相位超前，则电路成（C ）
A.电阻性
B.电感性
C.电容性
18.在电阻元件的交流电路中，电压和电流的相位（A ）
A.相同
B.电压的相位比电流的相位超前90°
C.电压的相位比电流的相位落后90°
19.在电感元件的交流电路中，电压和电流的相位（B ）
A.相同
B.电压的相位比电流的相位超前90°
C.电压的相位比电流的相位落后90°
20.若交流电路的电流相位比电压相位超前，则电路成（C ）
A.电阻性
B.电感性
C.电容性
21.动态电阻r Z是表示稳压二极管性能的一个重要参数，它的大小与稳压性能的关系是（ B ）。
A. r Z越小则稳压性能越差
B. r Z越小则稳压性能越好
C. r Z的大小不影响稳压性能
D.以上都不对
22.二极管两端加上正向电压时（B ）
A.一定导通
B.超过死区电压才导通
C.超过0.7V才导通
D.超过0.3V才导通
23.稳压二极管的动态电阻r Z是指（ B ）。
A.稳定电压U z与相应电流I Z之比
B.稳压管端电压变化量ΔU Z与相应电流变化量ΔI Z的比值
C.稳压管正向压降与相应正向电流的比值
D.以上都不对
24.对三极管放大作用的实质，下面说法正确的是（D ）
A.三极管可以把小能量放大成大能量
B.三极管可以把小电流放大成大电流
C.三极管可以把小电压放大成大电压
D.三极管可用较小的电流控制较大的电流
25.二极管两端加上正向电压时（ B ）
A.一定导通
B.超过死区电压才导通
C.超过0.7V才导通
D.超过0.3V才导通
26.理想二极管的正向电阻为（ B ）。
A.零
B.无穷大
C.约几千欧
D.以上都不对
27.我国通常应用的交流电工频为（A ）Hz。
A.50
B.60
C.100
28. 就放大作用而言，射极输出器是一种( A )。
A.有电流放大作用而无电压放大作用的电路
B.有电压放大作用而无电流放大作用的电路
C.电压和电流放大作用均没有的电路
D.以上都不对
29.当三相对称交流电源接成星形时，若线电压为380V，则相电压为（B ）。
A.380/3V
B.380/V V D.380V
30 触发器输出的状态取决于( C )。
A.输入信号
B.电路的原始状态
C.输入信号和电路的原始状态
D.以上都不对
31.交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( A ) 。
A.增大
B.减小
C.不变
D.以上都不正确
32. 双稳态触发器的类型有（D ）
A.基本RS触发器；
B.同步RS触发器；
C.主从式触发器；
D.前三种都有
33.八输入端的编码器按二进制数编码时，输出端的个数是（B ）。
A.2个
B.3个
C.4个
D.8个
34.四数字电路中使用的数制是其输出端最多为（D ）。
A.4个
B.8个
C.10个
D.16个
35. 存在空翻问题的触发器是（B ）
A.D触发器；
B.同步RS触发器；
C.主从JK触发器
36.一个两输入端的门电路，当输入为1和0时，输出不是1的门是（C ）。
A.与非门
B.或门
C.或非门
D.异或门
37.多余输入端可以悬空使用的门是（B ）。
A.与门
B.TTL（加上TTL）与非门
C.或门
D.或非门
38.数字电路中使用的数制是（A ）。
A.二进制
B.八进制
C.十进制
D.十六进制
39.能驱动七段数码管显示的译码器是（A ）。
A.74LS48
B.74LS138
C.74LS148
D.TS547
40.描述时序逻辑电路功能的两个重要方程式是（B ）。
A. 状态方程和输出方程
B.状态方程和驱动方程
C. 驱动方程和特性方程
D.驱动方程和输出方程
41.四位移位寄存器构成扭环形计数器是（B ）计数器。
A.四进制；
B.八进制；
C.十六进制。
42. 将正弦波变为同频率的矩形波应选用（B ）
A.移位寄存器；
B.施密特触发器；
C.单稳态电路。
43.改变555定时电路的电压控制端（管脚5）CO的电压值，可改变（C ）
A.555定时电路的高.低输出电平；
B.开关放电管的开关电平；
C.高输入端.低输入端的电平值；
D.置“0”端的电平值。
44.热继电器作电动机的保护时，适用于（D ）
A.重载起动间断工作时的过载保护；
B.频繁起动时的过载保护；
C.轻载起动连续工作时的过载保护；
D.任何负载、任何工作制的过载保护。
45.欧姆定律适合于（B ）
A.非线性电路
B.线性电路.
C.任何电路
46.基尔霍夫定律包括（ B ）个定律。
A.1
B.2
C.3
47.支路电流法是以（ B ）为求解对象。
A. 节点电压
B.支路电流
C.电路功率
48.用一个电动势和内阻串联表示的电源称为（ A ）。
A.电压源
B.电流源
C.受控源
49.用一个电激流和内阻并联表示的电源称为（ B ）。
A.电压源
B.电流源
C.受控源
50.戴维南定理适用于（ A ）
A.有源线性二端网络
B.非线性二端网络
C.任意二端网络
二、填空题
1.电路由电源，负载和中间环节三部分组成。
2.如果某一元件上的电压和电流的实际方向相反，那么这一元件是电源。
3.半导体是一种其导电能力介于导体与绝缘体之间的物质。
4.半导体分为本征半导体和PN 型半导体。
5.本征半导体和杂质半导体中都存在本征激发现象，产生自由电子，在外电场作用下可定向运动而形成微小的电流（在常温下）。
6.在本征半导体中掺入微量五价元素可得到N 型杂质半导体，在本征半导体中掺入微量三价元素可得到P 型杂质半导体。
7.在N型杂质半导体中，多数载流子是自由电子，少数载流子是空穴。
8.集成运放级间耦合方式是采用多级直接耦合。
9.集成运算放大器输出级的主要特点是输出电阻越小，带负载能力越强。
10.在P型杂质半导体中，多数载流子是空穴，少数载流子是自由电子。
11.Ｎ型半导体主要靠自由电子来导电，Ｐ型半导体主要靠空穴来导电。
12.PN结具有单向导电性，即加正向电压时，PN结导通，加反向电压时，PN结截止。
13.半导体二极管的两个主要参数是最大整流电流和最大反向工作电压。
14.半导体二极管按其所使用的材料可分为硅管和锗管两类。
15.硅管的导通压降约为0.7 V，锗管的导通压降约为0.2 V。
16.硅管的死区电压约为0.5 V，锗管的死区电压约为0.1 V。
17.半导体二极管实质上就是一个PN 结，它具有的特性是单向导电性。
18.半导体三极管分为NPN 型和PNP 型两类。
19.半导体三极管的结构分为三个区，分别是发射区, 基区,集电区。
20.欲使晶体管工作在放大区，则外电路所加电压必须使晶体管的发射结正偏，同时使集电结反偏。
21.在放大电路中，晶体管的基极电流I B通常称为偏置电流，产生基极电流I B 的电路称为共基极电路。
22.对一个放大电路进行静态分析，首先应作该放大电路的直流通路，而作动态分析时，应作该放大电路的交流电路。
23.若放大电路的静态工作点设置不合理或信号太大，在放大信号时会容引起输出信号失真，非线性失真分为截止失真和饱和失真。
24.多级放大电路中级与级之间的耦合方式主要有阻容耦合和直接耦合。
25.在画放大电路的直流通路时常将耦合电容视作断路，而在画其交路时常将耦合电容视作短路。
26.三极管的三个电极分别称为集电极. 基极. 发射极，分别用字母
C.B.E表示。
27.一个三极管有两个PN结，分别称为发射结和集电结。
28.三极管的输出特性曲线可分为三个工作区，分别为饱和区.截止区.放大区。
29.要使三极管工作在放大状态，则外电路所加电压必须使三极管的发射结正偏，同时使集电结反偏。
30.三极管具有开关特性：当三极管工作在饱和状态时，U CE≈ 0 ，当三极管工作在截止状态时，U CE≈Ucc 。
31．已知u=10sin(ωt+30?)V，分别写出幅值U m= 10 ，有效值U= 10/52 ，相量ù= 10∠30 °。
32.三相对称电源做星形连接，线电压U l与相电压U p的相位差是30°，U L= J3 U P。
33.在任意瞬时，流入某一结点的电流之和应等于由该结点流出的电流之和，这就是KCL定律。
34.计算电位时，必须选定电路中某一点作为参考点，通常设它为零。35．三相电路中，负载的连接方法主要有星形连接和三角形连接两种，若负载相电压需为380V，则需采用三角形连接方式。
36.交流量是指大小和方向都随时间而变化的量。
37.PN结具有单向导电性，即加正向电压时，ＰＮ结处于导通状态，加反向电压时，PN结处于截止状态。
38．要使三极管工作在放大状态，则外电路所加电压必须使三极管的发射结
正偏，同时使集电结反偏。
39.并联的负载电阻越多，总电阻越小，电路中的总电流就越大。
40.一个电压源串联一个电阻，可以等效变换为一个电流源并联一个电阻。
41.应用支路电流法对电路进行求解时，对于具有n个结点和b条支路的电路，可以列出n-1 独立的结点方程，其余的b-（n-1）个方程可由网孔列出。
42.用叠加原理求解电路时，当对某一电源求解电路时，其他的电源要除去，即
电压源短路，电流源开路。
43.戴维宁定理中，将除去负载电阻外，可将其余部分看作一个有源二端网络，即可以等效为一个电压源串联一个电阻的形式。
44.在画放大电路的直流通路时常将耦合电容视作开路，而在画其交流通路时常将耦合电容视作短路。
45.若放大电路的静态工作点设置不合理或信号太大，在放大信号时会容易引起输出信号失真。非线性失真分为饱和失真和截止失真。
46.对称三相电路作三角形联结时，U L= 1 U P，I L= J3 I P。
47.三相电路中，负载的连接方法主要有星形和三角形两种连接方式。
48.在电容元件的交流电路中，电压的相位比电流的相位滞后90°。
49.提高交流电路功率因数的意义在于增加有用功，其方法是并联电容。
50.对称三相电路作星形联结时，其电路中线电压U L.相电压U P，线电流I L.相电流I P之间的关系为U L= J3 U P，I L= 1 I P。
三、判断题
1.电路中的参考方向与实际方向是相同的。（×）
2.如果某一元件上的U和I的实际方向相同，电流从“+”端流入，则该元件是负载。（√ ）
3.在任一瞬时，一个结点上电流的代数和恒等于零。（√ ）
4.在某一确定电路中，某一点的电位是一定的。（×）
5.在某一确定电路中，电阻上的电压是一定的。（√ ）
6.选取不同的参考点，电路中各点的电位也将随之改变；（√ ）
7.施密特触发器在输入信号为0时，其状态可以是0，也可以是1。(× )
8.在交流电路中，电感元件和电容元件的平均功率为0，所以并不消耗能量。（×）
9.三相正弦交流电，当三相负载对称时，任何时刻三相电流之和总是等于零。（×）
10.集成运放未接反馈电路时的电压放大倍数称为开环电压放大倍数。（√ ）
11.一个计数器在任意初始状态下如果都能进入到有效循环状态时，称其能自启动。（√ ）
12.磁感应强度B是表示磁场空间某点的磁场强弱和方向的物理量，是矢量。( √ )
13.磁场内各点磁感应强度的大小和方向均相同。( ×)
14.放大电路一般采用的反馈形式为负反馈。（√）
15.铁损?Pfe包括磁滞损耗?Ph和铜损?Pcu。( √ )
16.变压器原.副绕组的电流与匝数成正比。( √ )
17.电压比较器的输出电压只有两种数值。（√ ）
18.三极管的交流放大倍数和直流放大倍数是两个不同的概念，但其值近似相等。（√）
19.阻容耦合和直接耦合的多级放大电路中，各级的静态工作点都相互独立。（×）
20.放大电路的输出电阻越大，其带负载能力越强。（×）
21.Ｎ型半导体的多数载流子是自由电子，因此Ｎ型半导体带负电。（×）
22.Ｐ型半导体的多数载流子是空穴，因此Ｐ型半导体带正电。（×）
23.因为晶体三极管由两个ＰＮ结组成，所以能用两个晶体二极管反向连接起来当晶体三极管使用。（×）
24.因为晶体三极管由两个ＰＮ结组成，所以晶体三极管可以当同材料的晶体二极管使用。（√ ）
25.发射结处于正向偏置的晶体三极管，其一定是工作在放大状态。（×）
26.发射结处于反向偏置的晶体三极管，其一定是工作在截止状态。（√ ）
27.在半导体中，自由电子和空穴都是载流子。（√ ）
28.在外电场作用下，半导体中会同时出现电子电流和空穴电流。（√ ）
29.一般情况下，晶体三极管的电流放大系数随温度的增加而减小。（√ ）
30.今在电路中测得晶体三极管的三个管脚的电位分别为4V、3.4Ｖ和9Ｖ，说明这个晶体三极管是NPN型硅管。（×）
31.今在电路中测得晶体三极管的三个管脚的电位分别为-2.3V、-2Ｖ和-6Ｖ，说明这个晶体三极管是PNP型锗管。（√ ）
32.半导体中空穴带正电，电子带负电。（√ ）
33.二极管的反向电压一旦超过其最高反向工作电压时就会损坏。（√ ）
34.P型半导体带正电，N型半导体带负电。（×）
35.发光二极管在使用时必须加适当的正向电压才会发光。（√ ）
36.由于发射区和集电区的掺杂浓度以及面积不同，因此三极管的集发射与电极极不能互换使用。（√ ）
37.二极管具有开关特性，三极管不具有开关特性。（×）
38.二极管和三极管都具有明显的温度特性。（√ ）
39.半导体的导电能力介于导体与绝缘体之间，硅和锗是最重要的两种半导体材料。（√ ）
40.三极管的交流放大倍数和直流放大倍数是两个不同的概念，但其值近似相等。（√ ）
41.n个电阻串联，总的阻值等于n个电阻各自倒数之和的倒数。（×）
42.电阻a和b并联，如果a>>b,那么并联后的等效电阻可约等于b电阻的阻值。（×）
43.一个电压源并联一个电阻的形式可等效为一个电流源串联一个电阻。（×）
44.任何一个有源二端线性网络都可以用一个电动势和一个电阻串联来等效代替。（√ ）
45.任何一个有源二端线性网络都可以用一个电流源和一个电阻串联来等效代替。（×）
46.产生零点漂移的主要原因是晶体管参数受温度的影响。（×）
47.在电容元件的交流电路中，电压的相位比电流的相位超前90°（×）
48.在交流电路中，电感元件和电容元件的平均功率为0，所以并不消耗能量（×）
49.三相正弦交流电，当三相负载对称时，任何时刻三相电流之和总是等于零。（×）
50．相电压是指每一相线圈或负载上的电压；线电压是指每两相线路之间的电压。（×）
电工电子技术 实验指导书 目录 实验一基尔霍夫定律的验证 实验二叠加原理的验证 实验三用三表测量电路等效参数 实验四正弦稳态交流电路相量的研究 实验五三相交流电路电压、电流的测量 实验六三相鼠笼异步电动机正反转控制电路 实验七单级放大电路 实验八比例、求和运算电路 实验九门电路 实验十实验十一实验十二触发器 计数器 译码显示电路
《电工电子技术》课程实验指导书 使用说明 《电工电子技术 I 》实验指导书适用于机械制造及其自动化本科专业和专科专业，共有验证型实验 12 个，综合型实验 0 个、设计型实验 0 个。其中机械制造及其自 动化专业实验 10 学时，实验 / 理论学时比为 20/104 ，包括基尔霍夫定律的验证、叠加原理的验证、用三表测量电路等效参数、正弦稳态交流电路相量的研究和三 相交流电路电压、电流的测量三相鼠笼异步电动机正反转控制电路、单管交流 放大电路、比例求和电路、门电路、触发器、 计数器、译码显示电路等 12 个实验项目。本电工实验现有主要实验设备 8 台（套），每轮实验安排学生 15 人，每组 2-3 人，本电子实验现有主要实验设备 16 台（套），每轮实验安排学生 30 人，每组 2 人，每轮实验需要安排实验指导教师 2 人。
实验一 实验学时： 2 实验类型：验证型 实验要求：（选修） 一．实验目的 1 2 二．实验设备 1．直流电压表0～ 20 2．直流毫安表 3．恒压源（+6V，+12V，0～30V） 4． EEL — 01 组件（或EEL—16 组件） 三．原理说明 基尔霍夫定律是电路的基本定律 ,测量某电路的各支路电流及多个元件两端的电压，应能分别满足基尔霍夫电流定律和电压定律。即对电路中的任一个节点而言 ,应有∑ I＝ 0；对任何一个闭合回路而言，应有∑ U＝0 四．实验内容 实验线路如图 1—1 1．实验前先任意设定三条支路的电流参考方向，如图中的I 1、I 2、 I 3所示，并熟悉线路结构，掌握 F I1510ΩA1kΩ I 2B ＋R1R2 ＋ 6V E1E212V －R3510Ω－ 510Ω330Ω I 3 E R4D R5C 图 1—1 2．分别将 E1、E2两路直流稳压源（E1为 +6V ， +12V 切换电源， E2接 0～ 30V 可调直流稳压源）接入电路，令 E1＝ 6V， E2＝ 12V 3．熟悉电源插头的结构，将电流插头的两端接至数字毫安表的“＋、－”两端。 4 5．用直流数字电压表分别测量两路电源及电阻元件上的电压值，记入数据表中 待测量 I 1(mA) I 2(mA) I 3(mA)R1(V)R2(V)V AB (V) V CD (V) V AD (V) V DE (V) V FA (V) 计算值 测量值 相对误差 五．实验注意事项 1．所有需要测量的电压值，均以电压表测量的读数为准，不以电源表盘指示值为 2 3．若用指针式电流表进行测量时，要识别电流插头所接电流表的“＋、－”极性，倘若不换接极
电工电子技术实验指导书 实验一日光灯电路及功率因数的改善 一、实验目的 1、验证交流电路的基尔霍夫定律。 ⒉了解日光灯电路的工作原理。 ⒊了解提高功率因数的意义和方法。 二、实验仪器及设备 ⒈数字万用表一块 ⒉交流电流表一块 ⒊ZH－12电学实验台 ⒋日光灯管、镇流器、电容器、起辉器各一个 三、实验原理 ⒈日光灯工作原理： 日光灯电路由灯管、启动器和镇流器组成，如图5-1所示。 ①日光灯：灯管是内壁涂有荧光物质的细长玻璃管，管的两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和少量的水银蒸汽。它的起辉电压是400～500V，起辉后管压降只有80V左右。因此，日光灯不能直接接在220V电源上使用。 图5-1 日光灯的原理电路
②启辉器：相当于一个自动开关，是由一个充有氖气的辉光管和一个小容量的电容器组成。辉光管的两个金属电极离得相当近，当接通电源时，由于日光灯没有点亮，电源电压全部加在启动器辉光管的两个电极之间，使辉光管放电，放电产生的热量使到“U”形电极受热趋于伸直，两电极接触，这时日光灯的灯丝通过电极与镇流器及电源构成一个回路。灯丝因有电流通过而发热，从而使氧化物发射电子。同时，辉光管两个电极接通时，电极间的电压为零，辉光放电停止，倒“U”形双金属片因温度下降而复原，两电极分开，回路中的电流突然被切断，于是在镇流器两端产生一个瞬间高压。这个高感应电压连同电源电压一起加在灯管的两端，使热灯丝之间产生弧光放电并辐射出紫外线，管内壁的荧光粉因受紫外线激发而发出可见光。 小电容用来防止启燃过程中产生的杂散电波对附近无线电设备的干扰。 ③镇流器：它的作用一是在灯管起燃瞬间产生一高电压，帮助灯管起燃 ；二是在正常工作时，限制电路中的电流。 ⒉提高功率因数的意义和方法 在电力系统中，当负载的有功功率一定，电源电压一定时，功率因数越小，线路中的电流就越大，使线路压降、功率损耗增大，从而降低了电能传输效率，也使电源设备得不到充分利用。因此，提高功率因数具有重大的经济意义。 在用户中，一般感性负载很多。如电动机、变压器、电风扇、洗衣机等，都是感性负载其功率因数较低。提高功率因数的方法是在负载两端并联电容器。让电容器产生的无功功率来补偿感性负载消耗的无功功率以减少线路总的无功功率来达到提高功率因数的目的。四、实验内容及步骤 ⒈了解日光灯的各部件及其工作原理 ⒉按图5-2接好线路，电容器先不要接入电路。
电子电工综合实验论文 专题：裂相（分相）电路 院系：自动化学院 专业：电气工程及其自动化 姓名：小格子 学号： 指导老师：徐行健
裂相(分相)电路 摘要: 本实验通过仿真软件Mulitinism7，研究如何将一个单相的交流分裂成多相交流电源的问题。用如下理论依据：电容、电感元件两端的电压和电流相位差是90度，将这种元件和与之串联的电阻当作电源，这样就可以把单相交流源分裂成两相交流电源、三相电源。同时本实验还研究了裂相后的电源接不同的负载时电压、功率的变化。得到如下结论： 1.裂相后的电源接相等负载时两端的电压和负载值成正相关关系； 2.接适当的负载，裂相后的电路负载消耗的功率将远大于电源消耗的功率； 3.负载为感性时，两实验得到的曲线差别较小，反之，则较大。 关键词：分相两相三相负载功率阻性容性感性 引言 根据电路理论可知，电容元件和电感元件最容易改变交流电的相位，又因它们不消耗能量，可用作裂相电路的裂相元件。所谓裂相，就是将适当的电容、电感与三相对称负载相配接，使三相负载从单相电源获得三相对称电压。而生活和工作中一般没有三相动力电源,只有单相电源,如何利用单相电源为三相负载供电,就成了值得深入研究的问题了。 正文 1．实验材料与设置装备 本实验是理想状态下的实验，所有数据都通过在电路专用软件Multisim 7中模拟实验测得的；所有实验器材为（均为理想器材） 实验原理： (1). 将单相电源分裂成两相电源的电路结构设计 把电源U1分裂成U1和U2输出电压，如下图所示为RC桥式分相电压原理，可以把输入电压分成两个有效值相等，相位相差90度的两个电压源。 上图中输出电压U1和U2与US之比为
电工电子技术实验 一、实验目的 1、掌握常用电工仪表测量电压、电流，学会根据实验电路图 联接实验电路。 2、验证线性电路叠加原理的正确性，加深对线性电路的叠加 性和齐次性的认识。 二、实验原理： 1、叠加原理：几个电势共同作用的线性电路，任一支路的电 流（电压）等于各个电势单独作用在该支路所产生的电流（电压）的代数和。 2、线性电路的齐次性是指当激励信号（某独立源的值）增加 或减小K倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。 三、实验器材序号名称型号与规格数量备注1直流稳压电源0"30V可调22万用表1 （自备）3直流数字电压表0、200V14直流数字毫安表0~200mA15叠加原理实验线路板1 （DGJ-03） 四、实验内容实验线路如图（DGJ-03挂箱的“基尔霍夫定律/ 叠加原理”线路）。 1、将两路稳压源的输出分别调节为12V和6V,接入U1和U2 处。
2、令U1电源单独作用(将开关K1投向U1侧，开关K2投向 短路侧)。用直流数字电压表和毫安表(接电流插头)测量各支路电流及各电阻元件两端的电压，数据记入下表。 测量项目实验内容 U1(V)U2(V)I1(mA)12(mA)13(mAUAB(V)UCD(V)UAD(V)UDE(V)UFA(V) U1单独作用U1单独作用U1 U2共同作用2U2作用 3、令U2电源单独作用(将开关K1投向短路侧，开关K2投向U2狈U),重复实验步骤2的测量和记录，数据记入上表。 4、令U1和U2共同作用(开关K1和K2分别投向U1和U2 侧)，重复上述的测量和记录，数据记入表1-1。 5、将U2的数据调至+12V,重复上述第3项的测量和记录，数据记入上表。 五、实验报告 1、根据实验数据表格进行分析、比较、归纳、总结实验结 论，即验证线性电路的叠加性和齐次性。 2、各电阻器所消耗的功率能否用叠加原理计算得出？试用上 述实验数据，进行计算并作结论。 3、心得体会及其他。实验二 日光灯电路的测定 一、实验目的 1、掌握日光灯电路的工作原理及电路联接。
电工电子技术基础教材 （第一版） 主编：马润渊张奋
目录 第一章安全用电 (1) 第二章直流电路基础 (2) 第三章正弦交流电路 (21) 第四章三相电路 (27) 第五章变压器 (39) 第六章电动机 (54) 第七章常用半导体 (59) 第八章基本放大电路 (65) 第九章集成运算放大器 (72) 第十章直流稳压电源 (75) 第十一章数制与编码 (78) 第十二章逻辑代数基础 (81) 第十三章门电路和组合逻辑电路 (84)
第一章安全用电 学习要点： 了解电流对人体的危害 掌握安全用电的基本知识 掌握触点急救的方法 1.1 触电方式 安全电压：36V和12V两种。一般情况下可采用36V的安全电压，在非常潮湿的场所或 容易大面积触电的场所，如坑道内、锅炉内作业，应采用12V的安全电压。 1.1.1直接触电及其防护 直接触电又可分为单相触电和两相触电。两相触电非常危险，单相触电在电源中性点接地的情况下也是很危险的。其防护方法主要是对带电导体加绝缘、变电所的带电设备加隔离栅栏或防护罩等设施。 1.1.2间接触电及其防护 间接触电主要有跨步电压触电和接触电压触电。虽然危险程度不如直接触电的情况，但也应尽量避免。防护的方法是将设备正常时不带电的外露可导电部分接地，并装设接地保护 等。 1.2 接地与接零 电气设备的保护接地和保护接零是为了防止人体接触绝缘损坏的电气设备所引起的触电事故而采取的有效措施。 1.2.1保护接地 电气设备的金属外壳或构架与土壤之间作良好的电气连接称为接地。可分为工作接地和保护接地两种。 工作接地是为了保证电器设备在正常及事故情况下可靠工作而进行的接地，如三相四线制电源中性点的接地。 保护接地是为了防止电器设备正常运行时，不带电的金属外壳或框架因漏电使人体接触时发生触电事故而进行的接地。适用于中性点不接地的低压电网。 1.2.2保护接零 在中性点接地的电网中，由于单相对地电流较大，保护接地就不能完全避免人体触电的危险，而要采用保护接零。将电气设备的金属外壳或构架与电网的零线相连接的保护方式叫保护接零。
《电工电子技术》实验指导书 马文烈主编 江西农业大学工学院 二○○九年三月二十八日
目录 电工电子技术实验概述------------------------------------------------------3 实验一、基尔霍夫定律的验证------------------------------------------5 实验二、戴维南定理和诺顿定理验证---------------------------------7 实验三、叠加原理验证---------------------------------------------------9 实验四、正弦交流电路中R、L、C元件性能-----------------14 实验五、功率因数的改善--------------------------------------------16 实验六、串联谐振电路--------------------------------------------------19 实验七、三相电路-------------------------------------------------21 实验八、三相异步电动机-----------------------------------------------24 实验九、电动机的基本控制电路--------------------------------27 实验十、元件伏安特性的测定-------------------------------------28 实验十一、单级交流放大电路----------------------------------------35 实验十二、整流、滤波电路--------------------------------------------38 实验十三、集成运放及其应用----------------------------------------40 实验十四、集成T T L门电路逻辑功能及参数测量-------------43 实验十五、基本组合逻辑电路----------------------------------------47 实验十六、时序逻辑电路-----------------------------------------------51
电工与电子技术的实验报告 篇一：电工与电子技术实验报告XX 实验一电位、电压的测量及基尔霍夫定律的验证 一、实验目的 1、用实验证明电路中电位的相对性、电压的绝对性。 2、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 3、掌握直流电工仪表的使用方法，学会使用电流插头、插座测量支路电流的方法。 二、实验线路 实验线路如图1-1所示。 D AE1 2 B C 图1-1 三、实验步骤 将两路直流稳压电源接入电路，令E1=12V，E2=6V（以直流数字电压表读数为准）。 1、电压、电位的测量。 1）以图中的A点作为电位的参考点，分别测量B、C、D各点的电位值U及相邻两点之间的电压值UAB、UCD、UAC、UBD，数
据记入表1-1中。 2）以C点作为电位的参考点，重复实验内容1）的步骤。 2、基尔霍夫定律的验证。 1）实验前先任意设定三条支路的电流参考方向，如图中的I1，I2，I3所示，熟悉电流插头的结构，注意直流毫安表读出电流值的正、负情况。2）用直流毫安表分别测出三条支路的电流值并记入表1-2中，验证?I=0。 3）用直流电压表分别测量两路电源及电阻元件上的电压值并记入表1-2中，验证?U=0。 四、实验数据表1-1 表1-2 五、思考题 1、用万用表的直流电压档测量电位时，用负表棒（黑色）接参考电位点，用正表棒（红色）接被测各点，若指针正偏或显示正值，则表明该点电位参考点电位；若指针反向偏转，此时应调换万用表的表棒，表明该点电位参考点电位。 A、高于 B、低于 2、若以F点作为参考电位点，R1电阻上的电压 ()A、增大B、减小 C、不变 六、其他实验线路及数据表格 图1-2 表1-3 电压、电位的测量 实验二叠加原理和戴维南定理 一、实验目的
《电工电子》实验指导书 海南经贸职业技术学院 二○一○年三月十二日
实验一 万用表的使用 ——直流电压、直流电流和电阻的测量 一、实验目的 1.学会对万用表转换开关的使用和标度尺的读法，了解万用表的内部结构； 2.学会较熟练地使用万用表正确测量直流电和直流电流； 3.学会较熟练地使用万用表正确测量电阻。 二、实验器材 1.万用表 一块 2.面包板 一块 3.恒压电压源 一台 4.导线 若干根 5.电阻 若干只 三、实验内容及步骤 图1-1 1.电阻的测量 （1）未接成电路前分别测量图1-1电路的各个电阻的电阻值，将数据记录在表1；再按图1-1所示连成电路，并将图中各点间电阻的测量和计算数据记录在表2中，注意带上单位。 表1-1电阻测量 2.直流电流、电压的测量 开启实训台电源总开关，开启直流电源单元开关，调节电压旋钮，对取得的直流电源进行测量，测量后将数据填入表1-2中。 2 U S 2
万用表：主要用来测量交流直流电压、电流、直流电阻及晶体管电流放大位数等。现在常见的主要有数字式万用表和机械式万用表两种。 （1）数字式万用表 在万用表上会见到转换旋钮，旋钮所指的是次量的档位： V～：表示的是测交流电压的档位 V- ：表示的是测直流电压档位 MA ：表示的是测直流电压的档位 Ω(R)：表示的是测量电阻的档位 HFE ：表示的是测量晶体管电流放大位数 万用表的红笔表示接外电路正极，黑笔表示接外电路负极。优点：防磁、读数方便、准确（数字显示）。 （2）机械式万用表 机械式万用表的外观和数字表有一定的区别, 但它们俩的转挡旋钮是差不多的,档位也基本相同。在机械表上会见到有一个表盘，表盘上有八条刻度尺： 标有“Ω”标记的是测电阻时用的刻度尺 标有“～”标记的是测交直流电压.直流电流时用的度尺刻 标有“HFE”标记的是测三极管时用的刻度尺 标有“LI”标记的是测量负载的电流.电压的刻度尺 标有“DB”标记的是测量电平的刻度尺 （3）万用表的使用 数字式万用表：测量前先打到测量的档位，要注意的是档位上所标的是量程，即最大值； 机械式万用表：测量电流、电压的方法与数学式相同，但测电阻时，读数要乘以档位上的数值才是测量值。例如：现在打的档位是“×100”读数是200，测量传题是 200×100=20000Ω=20K，表盘上“Ω”尺是从左到右，从大到小，而其它的是从左到右，从小到大。 （4）注意事项 调“零点”(机械表才有)，在使用表前，先要看指针是指在左端“零位”上，如果不是，则应小改锥慢慢旋表壳中央的“起点零位”校正螺丝，使指针指在零位上。 万用表使用时应水平放置(机械才有)，测试前要确定测量内容，将量程转换旋钮旋到所示测量的相应档位上，以免烧毁表头，如果不知道被测物理量的大小，要先从大量程开始试测。表笔要正确的插在相应的插口中，测试过程中，不要任意旋转档位变换旋钮，使用完毕后，一定要将不用表档位变换旋钮调到交流电压的最大量程档位上。测直流电压电流时，要注意电压的正、负极、电流的流向，与表笔相接 (时)正确，千万不能用电流档测电压。在不明白的情况下测交流电压时，再好先是从大的挡位测起，以防万一。
直流电路基本知识 随着电力工业和现代科学技术的日益发展，电能已成为生产和人民日常生活中不可缺少的能源，我们的世界几乎是一个电的世界。作为一名维修电工，掌握一定的电工基础知识和电工操作技能，以适应现代化生产和生活的需要，就显得十分重要。 学习目标 1．电路的基本组成、电路的三种工作状态和额定电压、电流、功率等概念。 2．掌握电流、电压、电功率、电能等基本概念。 3．掌握电阻定律、欧姆定律，了解电阻与温度的关系。 4. 理解电动势、端电压、电位的概念。 5. 掌握电阻串联分压关系与并联分流关系。 6. 学会分析计算电路中各点电位。 7．掌握基尔霍夫定律及其应用，学会运用支路电流法分析计算复杂直流电路。 第一章电路的基本结构 一、直流电源的概念 在日常生产和生活中，大部分环节使用的都是交流电，但也有很多场合使用直流电，比如：手机充电器、蓄电池、干电池电路等等。直流电的特点是大小和方向都不随时间变化，理想的直流电在坐标系里是一条直线，但实际上直流电有很小的脉动。 二、电路的组成及状态 1、电路的基本组成 （1）什么是电路 一个基本的电流回路称为电路。例如：在使用灯具（或其他电气设备）之前，总要用导线把它们和电源连接起来，这种将电源和负载连接起来的电流通路称为电路。即电路是由各种元器件(或电工设备)按一定方式联接起来的总体，为电流的流通提供了路径。如图所示为一个简单电路： （2）电路的基本组成 通常组成一个简单电路，至少要有电源、连接导线、开关和负载。负载、连接导线和开关称为外电路，电源内部的电路称为内电路。电路的基本组成包括以下四个部分： 电源(供能元件)：为电路提供电能的设备和器件(如电池、发电机等)。 电源就是一个能量转换装置，把非电能转换为电能的一种装置。比如：干电池是把化学能转换为电能的装置，而发电机是把机械能转换为电能的装置。直流
电子技术实验指导 电子技术实验，实验仪器与被测电路的基本连接方法，如图1所示。 实验1 共发射极单级放大器 一、实验目的 1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。 2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。 3、熟悉常用电子仪器及模拟电路实验设备的使用。 二、实验原理 图1-1为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路由B1R 和B2R 分压电路组成，发射极接有电阻E R ，以稳定放大器的静态工作点。当放大器的输入端加入输入信号i u 后，在放大器的输出端便可得到一个与i u 相位相反、幅值被放大了的输出信号o u ，从而实现电压放大。 图1 测量模拟电子电路常用电子仪器的接法
在图1-1电路中，当流过偏置电阻B1R 和B2R 的电流远大于晶体管T 的基极电流B I 时（一般大5～10倍），它的静态工作点可用下式估算。 2 12 B B C C B B R U U R R ≈+， B B E C E U U I R -≈， C B I I β=，)(E C C CC CE R R I U U +-= 放大器的动态参数，电压放大倍数为 1 )1(//E be L C V R r R R A ββ ++-= 输入电阻为 121//[(1)]i B B be E R R R r R β=//++ 输出电阻为 C o R R ≈ 由于电子器件性能的分散性比较大，因此在设计和制作晶体管放大电路时，离不开测量和调试技术。在设计前应测量所有元器件的参数，为电路设计提供必要的依据，在完成设计和配装以后，还必须测量和调试放大器的静态工作点和各项性能指标。一个优质的放大器，必须是理论设计与实验调整相结合的产物。因此，除了学习放大器的理论知识和设计方法外，还必须掌握必要的测量与调试技术。 放大器的测量和调试包括：放大器静态工作点的测量与调试和放大器动态参数的测量与调试等。 1、放大器静态工作点的测量与调试 （1）静态工作点的测量：测量放大器的静态工作点，应在输入信号0=i u 的情况下进行。将放大器输入端与地端短接，用直流电压表分别测量晶体管各电极对地的电位B U 、C U 和E U 。然后算出 C I ≈E I =E U /E R ；BE U =B U —E U ，CE U =C U —E U 。为了减少误差，提高测量精度，应选用内阻 较高的直流电压表。 （2）静态工作点的调试：是指对管子集电流C I （或CE U ）的调整与测试。 静态工作点是否合适，对放大器的性能和输出波形都有很大影响。以NPN 型三极管为例，如果工作点偏高，放大器易产生饱和失真，此时o u 的负半周被缩底，如图1-2a 所示。如果工作点偏低则易产生截止失真，即o u 的正半周被缩顶，如图1-2b 所示。所以在选定工作点以后还必须进行动态调试，即在放大器的输入端加入一定的i u ，检查输出电压o u 的大小和波形是否满足要求。如果不满足，则应调节静态工作点。 改变电路参数CC U 、C R 、B R （1B R 、2B R ）都会引起静态工作点的变化，通常采用调节偏置电阻2B R 的方法来改变静态工作点，如减小2B R ，可使静态工作点提高。 最后还要说明的是：工作点“偏高”或“偏低”不是 绝对的，是相对信号的幅度而言，如果信号幅度很小，即使工作点较高或较低也不一定会出现失真。所以确切的说，产生波形失真是信号幅度与静态工作点设置配合不当所致。如需满足较大信号幅度的要求，静态工作点最好靠近交流负载的中点。 (a)截止失真 (b)饱和失真 图1-2 静态工作点对o u 的影响
实验一 电位、电压的测定及基尔霍夫定律 1.1电位、电压的测定及电路电位图的绘制 一、实验目的 1.验证电路中电位的相对性、电压的绝对性 2. 掌握电路电位图的绘制方法 三、实验内容 利用DVCC-03实验挂箱上的“基尔霍夫定律/叠加原理”实验电路板，按图1-1接线。 1. 分别将两路直流稳压电源接入电路，令 U 1＝6V ，U 2＝12V 。（先调准输出电压值，再接入实验线路中。） 2. 以图1-1中的A 点作为电位的参考点，分别测量B 、C 、D 、E 、F 各点的电位值φ及相邻两点之间的电压值U AB 、U BC 、U CD 、U DE 、U EF 及U FA ，数据列于表中。 3. 以D 点作为参考点，重复实验内容2的测量，测得数据列于表中。 图 1-1
四、思考题 若以F点为参考电位点，实验测得各点的电位值；现令E点作为参考电位点，试问此时各点的电位值应有何变化？ 答： 五、实验报告 1．根据实验数据，绘制两个电位图形，并对照观察各对应两点间的电压情况。两个电位图的参考点不同，但各点的相对顺序应一致，以便对照。 答： 2. 完成数据表格中的计算，对误差作必要的分析。 答： 3. 总结电位相对性和电压绝对性的结论。 答：
1.2基尔霍夫定律的验证 一、实验目的 1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2. 学会用电流插头、插座测量各支路电流。 二、实验内容 实验线路与图1-1相同，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。 1. 实验前先任意设定三条支路电流正方向。如图1-1中的I1、I2、I3的方向已设定。闭合回路的正方向可任意设定。 2. 分别将两路直流稳压源接入电路，令U1＝6V，U2＝12V。 3. 熟悉电流插头的结构，将电流插头的两端接至数字电流表的“＋、－”两端。 4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。 5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。 三、预习思考题 1. 根据图1-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定电流表和电压表的量程。 答： 2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字电流表进行测量时，则会有什么显示呢？ 答：
《电工电子技术A》实验指导书 电工技术部分 实验学时：12学时
实验一基尔霍夫定律 一、实验目的 1.对基尔霍夫电压定律和电流定律进行验证，加深对两个定律的理解。 2.学会用电流插头、插座测量各支路电流的方法。 二、原理说明 KCL和KVL是电路分析理论中最重要的的基本定律，适用于线性或非线性电路、时变或非变电路的分析计算。KCL和KVL是对于电路中各支路的电流或电压的一种约束关系，是一种“电路结构”或“拓扑”的约束，与具体元件无关。而元件的伏安约束关系描述的是元件的具体特性，与电路的结构（即电路的接点、回路数目及连接方式）无关。正是由于二者的结合，才能衍生出多种多样的电路分析方法（如节点法和网孔法）。 KCL指出：任何时刻流进和流出任一个节点的电流的代数和为零，即 Σi(t)＝０或ΣI＝0 KVL指出：任何时刻任何一个回路或网孔的电压降的代数和为零，即 Σu(t)＝０或ΣU＝0 运用上述定律时必须注意电流的正方向，此方向可预先任意设定。 序号名称型号与规格数量备注 1 直流稳压电源0～30V 1台RTDG-1 2 直流数字电压表1块RTT01 3 直流数字毫安表1块RTT01 4 实验电路板挂箱1个RTDG02 实验线路如图2-1所示。 图2-1 1.实验前先任意设定三条支路的电流参考方向，如图中的I1、I2、I3所示，并熟悉线路结构，掌握各开关的操作使用方法。 2.分别将两路直流稳压源接入电路，令E1＝6V，E2＝12V，其数值要
用电压表监测。 3.熟悉电流插头和插孔的结构，先将电流插头的红黑两接线端接至数字毫安表的“＋、－”极；再将电流插头分别插入三条支路的三个电流插孔中，读出相应的电流值，记入表2-1中。 4.用直流数字电压表分别测量两路电源及电阻元件上的电压值，数据记入表2-1中。 五、实验注意事项 1.两路直流稳压源的电压值和电路端电压值均应以电压表测量的读数为准，电源表盘指示只作为显示仪表，不能作为测量仪表使用，恒压源输出以接负载后为准。 2.谨防电压源两端碰线短路而损坏仪器。 3.若用指针式电流表进行测量时，要识别电流插头所接电流表的“＋、－”极性。当电表指针出现反偏时，必须调换电流表极性重新测量，此时读得的电流值必须冠以负号。 六、预习思考题 1.根据图2-1的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定毫安表和电压表的量程。 2.若用指针式直流毫安表测各支路电流，什么情况下可能出现指针反偏，应如何处理？在记录数据时应注意什么？若用直流数字毫安表进行测量时，则会有什么显示？ 七、实验报告 1.根据实验数据，选定实验电路中的任一个节点，验证KCL的正确性；选定任一个闭合回路，验证KVL的正确性。 2.误差原因分析。 3.本次实验的收获体会。
电工电子技术实验报告 学院 班级 学号 姓名 天津工业大学电气工程与自动化学院电工教学部 二零一三年九月
目录 第一项实验室规则------------------------------------------------------------------ i 第二项实验报告的要求------------------------------------------------------------ i 第三项学生课前应做的准备工作------------------------------------------------ii 第四项基本实验技能和要求----------------------------------------------------- ii 实验一叠加定理和戴维南定理的研究------------------------------------------ 1实验二串联交流电路和改善电路功率因数的研究--------------------------- 7实验三电动机的起动、点动、正反转和时间控制--------------------------- 14实验四继电接触器综合性-设计性实验----------------------------------------20 实验五常用电子仪器的使用---------------------------------------------------- 22实验六单管低频电压放大器---------------------------------------------------- 29实验七集成门电路及其应用---------------------------------------------------- 33 实验八组合逻辑电路------------------------------------------------------------- 37实验九触发器及其应用---------------------------------------------------------- 40 实验十四人抢答器---------------------------------------------------------------- 45附录实验用集成芯片---------------------------------------------------------- 50
实验一基尔霍夫定律的验证 班级姓名学号 一、实验目的 1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。 2、学会用电流插头、插座测量各支路电流。 二、原理说明 基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律(KCL)和电压定律(KVL)。即对电路中的任一个节点而言，应有I=O;对任何一个闭合回路而言，应有U=0。 运用上述定律时必须注意各支路电流或闭合回路的正方向，此方向可预先任意设定。 三、实验设备 可调直流稳压电源，万用表，实验电路板 四、实验内容 实验线路图如下，用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。 1、实验前先任意设定三条支路电流正方向。如图中的I1, I2, I3的方向己设定。 闭合回路的正方向可任意设定。 2、分别将两路直流稳压源接入电路，令U1=6V, U2=12V。 3、熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“+、-”两端。 4、将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。
五、实验注意事项 1、所有需要测量的电压值，均以电压表测量的读数为准。U1、U2也需测量，不应取 电源本身的显示值。 2、防止稳压电源两个输出端碰线短路。 3、用指针式电压表或电流表测量电压或电流时，如果仪表板指针反偏，则必须调换仪 表极性，重新测量。此时指针不偏，但读得电压或电流值必须冠以负号。若用数显电压表或电流表测量，则可直接读出电压或电流值。但应注意：所读得的电压或电流值的正确正负号应根据设定的电流参考方向来判断。 六、思考题 1、根据实验数据，选定节点A，验证KCL的正确性。 2、根据实验数据，选定实验电路中的任一个闭合回路，验证KVL的正确性。 3、误差原因分析。
实验一 基尔霍夫定律的验证 一．实验目的 1．验证基尔霍夫电流定律（KCL ）和电压定律（KVL ），加深对基尔霍夫定律的理解。 2．掌握直流电流表的使用以及学会用电流插头、插座测量各支路电流的方法。 3．通过对电路中个点电压的测量，加深对电位、电压以及它们之间关系的理解。 4. 通过实验进一步加强对参考方向的掌握和运用能力。 二．预习内容 1.复习基尔霍夫定律。 2.阅读本书中有关仪器仪表的使用方法。 3. 根据图3－1的电路参数，计算出待测的电流I 1、I 2、I 3和各电阻上的电压值，记入表3－2中，以便实验测量时，可正确地选定毫安表和电压表的量程。 三．原理说明 1. 基尔霍夫电流定律（KCL ）： 在集总电路中，任何时刻，对任意结点，所有流出节点的支路电流的代数和恒等于零，即对任一结点有 0=∑I 或出入I I ∑=∑ 如果流出结点的电流前面取“+”号，则流入节点的电流前面取“-”号。电流是流出结点还是流入结点，均由电流的参考方向来判断。 2. 基尔霍夫电压定律（KVL ）： 在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零，即沿任一回路有 0=∑u 上式取和时，需要任意指定一个回路的绕行方向，如果支路电压的参考方向与回路的绕行方向一致，前面取“+”号；如果支路电压的参考方向与回路的绕行方向相反，前面取“-”号。 3.参考方向与实际方向的关系 电压、电流的实际方向可以根据电压表、电流表测量结果的正负来判断。而在电路分析中，当涉及电路的电压（电流）时，为了分析、计算方便而人为设定的电压（电流）的方向就是参考方向。当元件电压（电流）的参考方向与实际方向一致时，电压（电流）取正；当元件电压（电流）的参考方向与实际方向相反时，电压（电流）取负。 四．实验设备 1．直流数字电压表、直流数字电流表； 2．恒压源（双路0～30V 可调）； 3．MEEL －06组件。 五．实验内容 实验电路如图3－1所示，图中的电源U S1用恒压源I 路0～＋30V 可调电压输出端，并将输出电压调到＋6V ，U S2用恒压源II 路0～＋30V 可调电压输出端，并将输出电压调到
《电工电子实训》学生学习手册 1、实训项目概况 电工电子技术实训是矿山机电专业的必修课程，是一门应用性很强的课程，通过实操训练，使学生了解安全用电和电气防火的基本知识，认识常用低压电器、电子元器件，掌握电气识图、电路安装等专业技能。同时培养学生实事求是的科学态度和严谨的工作作风，提高学生分析问题和解决问题的能力，为今后从事工程技术工作做准备。 2、实训教学目标 （1）能力培养任务 （1）了解常用电工工具和仪表种类、作用。 （2）理解电工工具和仪表基本原理。 （3）常用低压电器种类、作用和低压电器基本原理。 （4）握电阻元件特性以及电阻值的色标法。 （5）了解电感和电容元件的特性。 （6）具备利用色标法估计电阻值的能力。 （7）会应用所学知识解决实际问题。 （2）知识培养任务 （1）掌握电气工具、仪表的正确使用方法。 （2）具有电气识图和分析的能力。 （3）掌握常用低压电器、电子元器件选择检测的能力。 （4）会正确进行导线连接、控制电路的安装。 （5）具有电子元器件和简单电子电路焊接的能力。 （3）素质培养任务 本课程教学中注重教书与育人相结合，通过思想品德教育的渗透，使学生树立正确的人生价值观，端正学习态度： 1）具有主动参与、积极进取、崇尚科学、探究科学的学习态度和思想意识； 2）具有理论联系实际，严谨认真、实事求是的科学态度； 3）具有辩证思维能力和创新精神，通过情境的学习能举一反三； 4）具有爱岗敬业的思想，实事求是的工作作风； 5）增强职业道德的意识，增强密切联系工程实践的能力。 3、实训主要任务及内容 1.3.1常用电子元器件的认识、选择和使用
通过对各类常用电子元器件和控制面板上各类低压元器件的实物观察，了解其构造和工作原理，并学会使用、测量。其中包括电阻、电容、二极管、三极管、可控硅、光敏电阻、集成芯片、闸刀开关、空气开关、熔断器、交流接触器、热继电器等各类低压元器件。 重点：掌握交流接触器、可控硅、光敏电阻等工作原理及测量方法。 难点：掌握集成芯片的工作原理。 1.3.2三表法测试线圈参数 （1）了解交流电压表、电流表，自耦变压器和功率表的使用方法。 （2）掌握用直流法测定线圈的直流电阻值，并进行直流电阻与交流电阻的比较。 （3）理解电压三角形和阻抗三角形各量之间的关系。 （4）根据接线图，并按照电工操作规范进行实际接线。 重点：要求掌握电压表、电流表，自耦变压器和功率表的使用方法。 1.3.3晶闸管可控整流电路 （1）了解单结晶体管特性和工作情况。 （2）了解可控整流主回路和移相脉冲发生器的波形。 重点：掌握可控整流输出电压的变化。 1.3.4日光灯电路的连接及功率因素的提高 了解日光灯的内部结构和工作原理，能够对其进行实际的安装接线，掌握日光灯照明线路的安装工艺及过程。 重点：掌握日光灯的工作原理。 1.3.5声光控电子开关的安装及焊接技术 （1）认识声光控开关电路的结构和原理。 （2）掌握放大电路的分析。 （3）熟练掌握焊接元器件的方法。 重点：学会电烙铁及烙铁架的正确使用方法。 4、实训主要过程 （1）任务布置 （2）教师演示 （3）学生操作、边练边讲 （4）教师指导学生完成项目过程 （5）给学生评定成绩 （6）组织学生做好项目总结工作
实验报告 课程名称：电工电子学实验指导老师：实验名称：直流稳压电源 一、实验目的 1.掌握单相半波及桥式整流电路的工作原理。 2.观察几种常用滤波电路的效果。 3.掌握集成稳压器的工作原理和使用方法。 二、主要仪器设备 1.XJ4318型双踪示波器。 2.DF2172B型交流毫伏表。 3.MS8200G型数字万用表。 4.MDZ—2型模拟电子技术实验箱。 5.单级放大、集成稳压实验板。 三、实验内容 1.单相整流、滤波电路 取变压器二次侧电压15V挡作为整流电路的输入电压U2，并实测U2的值。负载电阻R L=240Ω，完成表18-1所给各电路的连接和测量。(注：以下各波形图均在示波器DC挡测得) 表18-1 (R L=240Ω，U2=13.5V) 电路图 测量结果计算值U L/V /V U ~ L u L波形γ6.22 7.3 1.174 14.08 2.6 0.185 专业：应用生物科学 姓名： 学号：__ _ 日期： 地点：
16.20 0.61 0.038 15.45 0.44 0.028 11.89 5.7 0.479 16.30 1.3 0.080 16.96 0.97 0.057 16.16 0.183 0.011
2.集成稳压电路 (1)取变压器二次侧电压15V 挡作为整流电路的输入电压U 2，按图18-2连接好电路，改变负载电阻值R L ，完成表18-2的测量。(注：以下各波形图均在示波器DC 挡测得) 图18-2 整流、滤波、稳压电路 表18-2 (U 2=14V) 负载 测量结果 R L /Ω U L /V /V U ~ L I L /mA u L 波形 ∞ 11.98 0.004 0 240 11.97 0.008 0.050 120 11.95 0.02 0.100 (2)取负载电阻R L =120Ω不变，改变图18-2电路输入电压U 2(调变压器二次侧抽头)，完成表18-3的测量。(注：以下各波形图均在示波器DC 挡测得)
电工电子工艺基础实验报告完整版 电工电子工艺基础实验报告专业年级: 学号: 姓名: 指导教师: 2013 年 10 月 7 日
目录 一．手工焊点焊接方法与工艺,贴片、通孔元器件焊接工艺。 二．简述磁控声光报警器的工作原理,画出电路组成框图,实物图片。 三．简述ZX—2005型稳压源/充电器的工作原理,画出电路组成框图,实物图片;附上实习报告。四．简述流水灯工作原理,画出电路组成框图,实物图。 五．简述ZX2031FM微型贴片收音机的工作原理,画出电路组成框图,实物图。 六．简述HTDZ1208型—复合管OTL音频功率放大器的工作原理,画出电路组成框图,实物图。七．总的实训体会,收获,意见。 一．手工焊点焊接方法与工艺,贴片、通孔元器件焊接工艺。 （1）电烙铁的拿法 反握法:动作稳定,不易疲劳,适于大功率焊接。 正握法:适于中等功率电烙铁的操作。
握笔法:一般多采用握笔法,适于轻巧型的电烙铁,其 烙铁头就是直的,头端锉成一个斜面或圆锥状,适于焊 接面积较小的焊盘。 （2）焊锡的拿法 （3）焊接操作五步法 左手拿焊条,右手拿焊铁,处于随时可焊状态。 加热焊件、送入焊条、移开焊条、移开电烙铁。（4）采用正确的加热方法 让焊件上需要锡侵润的各部分均匀受热 （5）撤离电烙铁的方法 撤离电烙铁应及时,撤离时应垂直向上撤离 （6）焊点的质量要求 有可靠的机械强度、有可靠的电气连接。 （7）合格焊点的外观 焊点形状近似圆锥体,椎体表面呈直线型、表面光泽 且平滑、焊点匀称,呈拉开裙状、无裂纹针孔夹 渣。 （8）常见焊点缺陷分析 二．简述磁控声光报警器的工作原理,画出
