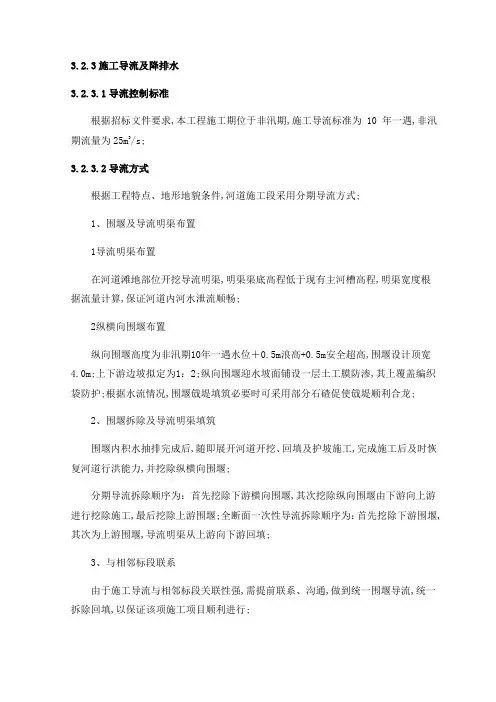

3、2、3施工导流及降排水

3、2、3、1导流控制标准

根据招标文件要求,本工程施工期位于非汛期,施工导流标准为10年一遇,非汛期流量为25m3/s。

3、2、3、2导流方式

根据工程特点、地形地貌条件,河道施工段采用分期导流方式。

1、围堰及导流明渠布置

(1)导流明渠布置

在河道滩地部位开挖导流明渠,明渠渠底高程低于现有主河槽高程,明渠宽度根据流量计算,保证河道内河水泄流顺畅。

(2)纵横向围堰布置

纵向围堰高度为非汛期10年一遇水位+0、5m浪高+0、5m安全超高,围堰设计顶宽4、0m。上下游边坡拟定为1:2。纵向围堰迎水坡面铺设一层土工膜防渗,其上覆盖编织袋防护。根据水流情况,围堰戗堤填筑必要时可采用部分石碴促使戗堤顺利合龙。

2、围堰拆除及导流明渠填筑

围堰内积水抽排完成后,随即展开河道开挖、回填及护坡施工,完成施工后及时恢复河道行洪能力,并挖除纵横向围堰。

分期导流拆除顺序为:首先挖除下游横向围堰,其次挖除纵向围堰(由下游向上游进行挖除施工),最后挖除上游围堰。全断面一次性导流拆除顺序为:首先挖除下游围堰,其次为上游围堰,导流明渠从上游向下游回填。

3、与相邻标段联系

由于施工导流与相邻标段关联性强,需提前联系、沟通,做到统一围堰导流,统一拆除回填,以保证该项施工项目顺利进行。

导流、围堰施工布置示意图如下图所示:

水流方

主河槽纵向围堰

滩地滩地

右岸堤防

左岸堤防

一期导流水流方

主河槽二期上游围堰

纵向围堰

滩地

滩地

右岸堤防

左岸堤防

二期导流

分期导流

二期下游围堰

一期上游围堰

一期下游围堰

施工导流及降排水方案

围堰断面图

清基填粘土

开挖砂石料填筑

土工膜防渗

迎水面装土编织袋防护

非汛期10年一遇水位

非汛期10年一遇水位+0.5m浪高+0.5m安全超高

施工导流及降排水方案

3、2、3、3围堰内排水、降水

围堰合龙后,立即进行围堰内基坑排水。

初期排水用多台水泵强排水。经常性排水系统布置以不妨碍开挖与运输工作为原则。先在沟槽两侧布置平行流向的排水干沟、设集水井,泵置于集水井强排,沟深约1、0m。随着基坑开挖工作的进展,逐渐加深排水干沟与支沟,确保基坑内覆盖层的开挖。基坑其她部位开挖期间排水类同。

根据河道地下水位情况,在河道边坡坡脚两侧每百米设一处集水坑,集水坑的深度比河道的深度低1m左右,用离心泵或污水泵进行地下水抽排降水,将水排至堤防外侧合适地点。

3、2、3、4基坑排水

1、初期排水

围堰封闭后,即可进行基坑排水,水抽排至过水的另一侧河道。大量水在基坑低洼部位设置集水井,采用离心泵集中抽排,局部少量在适当位置用潜水排污泵进行抽排。

2、经常性排水

经常性排水主要由降雨、施工弃水与渗水等组成。

在低洼处设经常性排水泵站,设集水坑,布设适量排水泵进行长期抽排。其它部位的水修排水沟引至集水坑进行抽排。

各部位的排水设备配置见表。

地下水排水、降水设备表
